Tripp Lite PV2000FC DC-naar-AC Omvormer Handleiding

Ingang 12 VDC
Uitgang 120V, 60 Hz. AC

• Automatische Overbelastingsbeveiliging
• Automatische "Batterijbesparing" Laagspanningsuitschakeling
• Hoogrendement DC-naar-AC Omvorming
• Multifunctionele Lampjes en Schakelaars
• Optionele Mogelijkheid tot Afstandsbediening
• Frequentiegeregelde Uitgang
• Vochtbestendige Constructie*
• Batterijlading Behoud (Belastingsensor)

GARANTIEREGISTRATIE
Registreer uw product vandaag nog en maak automatisch kans op een ISOBAR^® overspanningsbeveiliging in onze maandelijkse trekking!

tripplite.com/warranty

Belangrijke veiligheidsinstructies

BEWAAR DEZE INSTRUCTIES!
Deze handleiding bevat belangrijke instructies en waarschuwingen die moeten worden opgevolgd tijdens de installatie, bediening en opslag van dit product.

Locatiewaarschuwingen

• Hoewel uw omvormer vochtbestendig is, is deze NIET waterdicht. Het onderdompelen van het apparaat in water veroorzaakt kortsluiting en kan leiden tot persoonlijk letsel door elektrische schokken. Dompel het apparaat nooit onder en vermijd gebieden waar water kan blijven staan. Montage moet op de droogst mogelijke plaats plaatsvinden. De omvormer moet worden beschermd tegen weersinvloeden van buitenaf.
• Laat minimaal 2" ruimte aan de voor- en achterkant van de omvormer voor voldoende ventilatie. Om automatische uitschakeling van de omvormer door overmatige hitte te voorkomen, moet elk compartiment dat de omvormer bevat, goed worden geventileerd met voldoende luchtstroom van buitenaf. Hoe zwaarder de belasting van aangesloten apparatuur, hoe meer warmte het apparaat zal genereren.

  Als uw omvormer/oplader is gemonteerd op een locatie waar geen goede ventilatie is, kan het oppervlak van de metalen behuizing heet worden. Laat afkoelen voordat u het aanraakt. Als de omvormer/oplader moet worden geïnstalleerd op een locatie waar geen goede ventilatie is, monteer het apparaat dan zo dat de bovenkant van de metalen behuizing niet per ongeluk in contact komt tijdens bedrijf.
• Installeer de omvormer niet direct in de buurt van magnetische opslagmedia, omdat dit kan leiden tot datacorruptie.
• Installeer de omvormer niet in de buurt van ontvlambare materialen, brandstof of chemicaliën.

Waarschuwingen voor batterijaansluiting

• De omvormer werkt pas als er batterijen zijn aangesloten.
• Meerdere batterijsystemen moeten bestaan uit batterijen met identieke spanning, leeftijd, ampère-uurcapaciteit en type.
• Omdat er explosief waterstofgas kan ophopen in de buurt van batterijen als ze niet goed geventileerd worden, mogen uw batterijen niet worden geïnstalleerd (hetzij voor een mobiele of stationaire toepassing) in een "dood lucht" compartiment. Idealiter zou elk compartiment enige ventilatie naar buitenlucht hebben.
• Er kunnen vonken ontstaan tijdens de laatste batterijaansluiting. Neem altijd de juiste polariteit in acht bij het aansluiten van batterijen.
• Laat geen objecten in contact komen met de twee DC-ingangsklemmen. Sluit deze klemmen niet kort of overbrug ze niet met elkaar. Dit kan leiden tot ernstig persoonlijk letsel of schade aan eigendommen.

Waarschuwingen voor apparatuuraansluiting

• Gebruik geen Tripp Lite omvormer in levensondersteunende of gezondheidszorgtoepassingen waar een storing of uitval van een Tripp Lite omvormer kan leiden tot het uitvallen van, of een significante verandering in de prestaties van, een levensondersteunend apparaat of medische apparatuur.
• U kunt oneven prestatieresultaten ervaren als u een overspanningsbeveiliging, lijnconditioner of UPS-systeem aansluit op de uitgang van de omvormer.
• De hoofdaardingslip moet met een 8 AWG-draad (minimaal) op het chassis van het voertuig worden aangesloten.

Bedieningswaarschuwingen

• Uw omvormer vereist geen routineonderhoud. Open het apparaat om geen enkele reden. Er zijn geen door de gebruiker te onderhouden onderdelen binnenin.
• Er zijn potentieel dodelijke spanningen aanwezig in de omvormer zolang de batterij is aangesloten. Tijdens onderhoudswerkzaamheden moet de batterijvoeding worden losgekoppeld.
• Sluit geen batterijen aan of los ze niet los terwijl de omvormer in werking is. Er kan gevaarlijke vonkvorming ontstaan. De bedieningsmodusschakelaar moet in de OFF-stand staan.

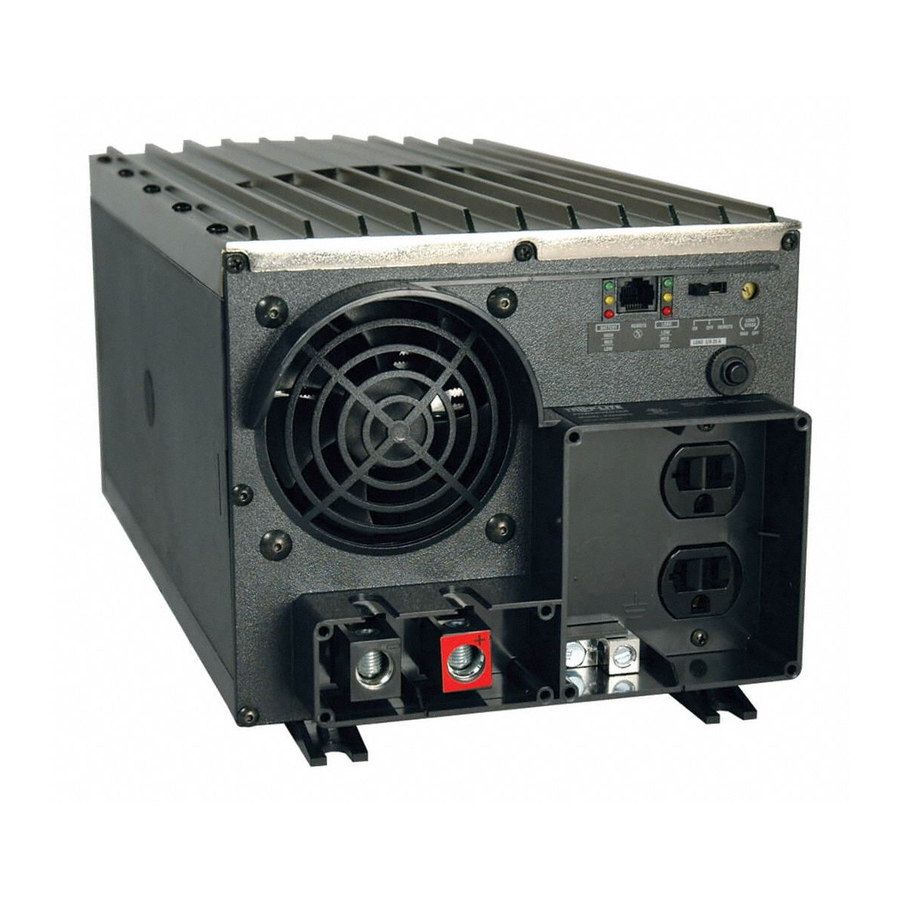

Functie-identificatie

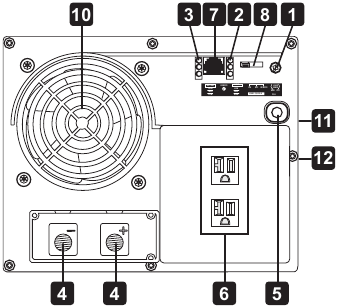

PV2000FC Frontpaneel

PV2000FC Achterpaneel

1. AAN-UIT-AFSTANDS-schakelaar:
   • Zet de schakelaar in de AAN-stand om uw omvormer aangesloten apparatuur van wisselstroom te laten voorzien door gelijkstroom van een aangesloten batterij om te zetten.
   • Laat de schakelaar in de UIT-stand staan wanneer u aangesloten apparatuur niet gebruikt om te voorkomen dat de batterij leegloopt.
   • Zet de 3-standenschakelaar op REMOTE om uw omvormer op afstand te bedienen met een bekabelde afstandsbedieningsmodule (Tripp Lite Model # APSRM4; apart verkrijgbaar).
2. "LOAD" LED's: intuïtieve "verkeerslicht" signalen tonen het geschatte belastingniveau van aangesloten apparatuur. Zie het gedeelte Bediening voor instructies over het aflezen van de indicatielampjes.
3. "BATTERY" LED's: deze drie lampjes gaan in verschillende volgorden AAN om het geschatte laadniveau van de batterij aan te geven. Zie het gedeelte Bediening voor instructies over het aflezen van de indicatielampjes.
4. DC-voedingsterminals: sluit aan op uw batterijterminals. Zie het gedeelte Batterijaansluiting voor instructies.
5. Resetbare Stroomonderbreker: beschermt uw omvormer tegen schade als gevolg van overbelasting van de uitgang. Als de stroomonderbreker wordt geactiveerd, verminder dan een deel van de belasting op de omvormer om overbelasting te voorkomen, en wacht vervolgens minstens 1 minuut om componenten te laten afkoelen voordat u de stroomonderbreker reset.
6. NEMA 5-15/20R AC Stopcontacten: hiermee kunt u apparatuur aansluiten die normaal gesproken in een stopcontact zou worden gestoken.
7. Afstandsbedieningsmoduleconnector: maakt bewaking en bediening op afstand mogelijk met een optionele module (Tripp Lite Model #APSRM4; apart verkrijgbaar). Raadpleeg de handleiding van de afstandsbedieningsmodule voor aansluitinstructies.
8. Batterijlading Behoud (Belastingsensor) Draaiknop: bespaart batterijvermogen door het lage belastingsniveau in te stellen waarop de omvormer automatisch wordt uitgeschakeld. Zie het gedeelte Configuratie voor instelinstructies.
9. Hoofdaardingslip: aardt de omvormer correct op het aardingssysteem van het voertuig of op de aarde. Zie het gedeelte Configuratie voor instructies.
10. Ventilator met Meerdere Snelheden: stille, efficiënte ventilator verlengt de levensduur van de apparatuur.
11. Ontstekingsschakelaar Besturingsaansluiting (zijpaneel, niet getoond): gebruik om de omvormer aan te sluiten op de ontstekingsschakelaar van uw voertuig (met door de gebruiker geleverde kabel) om de omvormer automatisch te bedienen met de ontstekingsschakelaar van het voertuig. Zie het gedeelte Bediening.
12. Omvormer AAN/UIT Indicatoraansluiting (zijpaneel, niet getoond): gebruik om de omvormer aan te sluiten op een door de gebruiker geleverde aan/uit-indicator. Zie het gedeelte Bediening.

Bediening

Schakelmodi

Schakel tussen de volgende bedieningsmodi, afhankelijk van uw situatie:

ON: Zet de schakelaar in de AAN-stand om uw omvormer aangesloten apparatuur van wisselstroom te laten voorzien door gelijkstroom van een aangesloten batterij om te zetten.

OFF: Zet de schakelaar in de UIT-stand om de omvormer volledig uit te schakelen, waardoor deze geen stroom meer van de batterij verbruikt. Laat de schakelaar in de UIT-stand staan wanneer u aangesloten apparatuur niet gebruikt om te voorkomen dat de batterij leegloopt. Gebruik deze instelling ook om het apparaat automatisch te resetten als het wordt uitgeschakeld als gevolg van overbelasting of oververhitting. Verwijder eerst de overmatige belasting of laat het apparaat voldoende afkoelen (van toepassing op uw situatie). Schakel naar UIT en vervolgens terug naar AAN. Als het apparaat niet reset, verwijder dan extra belasting of laat het apparaat verder afkoelen en probeer het opnieuw.

REMOTE: Zet de schakelaar in de REMOTE-stand om uw omvormer op afstand te bedienen met een bekabelde afstandsbedieningsmodule (Tripp Lite Model # APSRM4; apart verkrijgbaar). Raadpleeg de handleiding van de afstandsbedieningsmodule voor meer informatie.

Indicatielampjes

Uw omvormer is uitgerust met een eenvoudige, intuïtieve, gebruiksvriendelijke set indicatielampjes.
BATTERY HIGH/MED/LOW LED's: Als de bedieningsschakelaar REMOTE in de AAN- of REMOTE-stand staat, geven de LED's het geschatte laadniveau en de spanning van uw aangesloten batterijbank aan en waarschuwen ze u voor verschillende foutcondities.

LED-functie met schakelaar in AAN- of REMOTE-stand

Geschat Laadniveau van de Batterij*

Indicator Brandend		Batterijcapaciteit
1	Groen	91%–Volledig
2	Groen & Geel	81%–90%
3	Geel	61%–80%
4	Geel & Rood	41%–60%
5	Rood	21%–40%
6	Knipperend Rood (2/seconde)	1%–20%
7	Knipperend Rood (4/seconde)	0% (Omvormer uitgeschakeld)**

* Vermelde niveaus zijn schattingen. De werkelijke omstandigheden variëren afhankelijk van de staat van de batterij en de belasting.
** Het uitschakelen van de omvormer beschermt de batterij tegen schade als gevolg van overmatige ontlading.

LOAD LOW/MED/HIGH LED's: Deze drie lampjes tonen de vermogensvraag op uw omvormer.

LED-functie met schakelaar in AAN- of REMOTE-stand

Indicator Brandend		Belastingsniveau*
1	Groen	0%-50%
2	Groen & Geel	51%-75%
3	Geel	76%-100%
4	Rood	101%-125%
5	Knipperend rood (2/seconde)	OVERBELASTING
	Knipperend rood (4/seconde)	OVERBELASTING (Omvormer is uitgeschakeld)**
6	Alle drie de lampjes uit	Omvormer uit

* Vermelde niveaus zijn schattingen en variëren per toepassing.
** Het uitschakelen van de omvormer beschermt de omvormer, batterijen en apparatuur tegen mogelijke schade als gevolg van overbelastingsomstandigheden.

Foutconditie

LED's Brandend		Foutconditie
1	Alle drie de lampjes knipperen langzaam*	Overmatige ontlading (Omvormer uitgeschakeld)

*Ongeveer ½ seconde aan, ½ seconde uit. Zie het gedeelte Probleemoplossing. Het uitschakelen van de omvormer beschermt de batterij tegen schade als gevolg van overmatige ontlading.

Uw Omvormer Resetten om de Wisselstroomtoevoer te Herstellen

Uw omvormer kan de wisselstroomtoevoer stoppen om zichzelf te beschermen tegen overbelasting of om uw elektrische systeem te beschermen. Om de normale werking te herstellen:
Reset bij Uitschakeling vanwege Lage Batterijspanning: Zet de schakelaar op "OFF" (UIT) en laat de motor van het voertuig draaien om de batterij op te laden. Wanneer de batterij voldoende is opgeladen, zet u de schakelaar terug op "ON" (AAN) of "REMOTE" (AFSTANDSBEDIENING).
Reset bij Uitschakeling vanwege Overbelasting: Zet de schakelaar op "OFF" (UIT) en verminder een deel van de aangesloten elektrische belasting (d.w.z. schakel een aantal van de wisselstroomapparaten uit die stroom verbruiken en die mogelijk de overbelasting van het apparaat hebben veroorzaakt). Wacht één minuut en zet de schakelaar vervolgens terug op "ON" (AAN) of "REMOTE" (AFSTANDSBEDIENING).
Reset van de Uitgangsstroomonderbreker: Controleer ook de uitgangsstroomonderbreker op het voorpaneel van het apparaat. Als deze is geactiveerd, verminder dan een deel van de elektrische belasting en wacht vervolgens één minuut om componenten te laten afkoelen voordat u de stroomonderbreker reset. Zie Probleemoplossing voor andere mogelijke redenen waarom de wisselstroomuitgang afwezig kan zijn.

Extra Aansluitingen—Optioneel

Draaiknop Batterijlading Behoud (Belastingsensor) Instellen—OPTIONEEL
Om batterijvermogen te besparen, schakelt de omvormer automatisch uit bij afwezigheid van vermogensvraag van aangesloten apparatuur of toestellen (de elektrische belasting). Wanneer het apparaat een belasting detecteert, schakelt het automatisch in. Gebruikers kunnen de minimale belasting kiezen die de omvormer detecteert door de draaiknop Batterijlading Behoud (zie diagram) aan te passen. Gebruik een klein hulpmiddel om aan de draaiknop met de klok mee te draaien om de minimale belasting te verlagen die wordt gedetecteerd, waardoor de omvormer inschakelt voor kleinere belastingen. Wanneer de draaiknop volledig met de klok mee is gedraaid, werkt de omvormer zelfs wanneer er geen belasting is. Draai de draaiknop tegen de klok in om de minimale belasting te verhogen die wordt gedetecteerd, waardoor de omvormer uit blijft totdat de nieuwe minimale belasting is bereikt.

Opmerking: de fabrieksinstelling voor de draaiknop is volledig met de klok mee. Op basis van de drempelbelasting waarop u wilt dat de omvormer reageert, moet u de draaiknop echter tegen de klok in aanpassen om de gevoeligheid te verminderen totdat de omvormer alleen actief is wanneer aangesloten apparatuur of toestellen daadwerkelijk in gebruik zijn.

Afstandsbediening Aansluiten—OPTIONEEL
Alle modellen zijn voorzien van een 8-aderige telefoonstijl aansluiting op het voorpaneel voor gebruik met een optionele afstandsbedieningsmodule (Tripp Lite model APSRM4, apart verkrijgbaar). De afstandsbedieningsmodule maakt het mogelijk om de omvormer uit het zicht in een compartiment of kast te monteren, terwijl deze gemakkelijk vanaf het dashboard van een voertuig kan worden bediend. Zie de instructies die bij de afstandsbedieningsmodule zijn verpakt.
Ontstekingsschakelaar Besturingsaansluiting Aansluiten—OPTIONEEL
Deze aansluiting (op het zijpaneel van de omvormer) kan worden gebruikt om de omvormer aan te sluiten op de ontstekingsschakelaar van uw voertuig om de omvormer automatisch te bedienen. Deze aansluiting is optioneel; de omvormer zal functioneren zonder deze aansluiting.

DE ONTSTEKINGSSCHAKELAAR BESTURINGSFUNCTIE IS ALLEEN VOOR GEBRUIK MET 12V NEGATIEVE AARDINGSSYSTEMEN. Het bedraden van de ontstekingsschakelaar besturingskabel naar de ontsteking van uw voertuig vereist een gekwalificeerde technicus, die de juiste bedradingsprocedure moet bepalen.

Wanneer deze is aangesloten op de ontstekingsschakelaar van het voertuig, schakelt deze functie automatisch de wisselstroomuitgang van de omvormer uit (schakelt deze uit) wanneer de ontstekingsschakelaar van het voertuig in de "Motor Draait"-stand staat. Deze functie voldoet aan de lokale voorschriften en eisen met betrekking tot videomonitors (of tv's) die zich in het zicht van een bestuurder bevinden door ze automatisch uit te schakelen wanneer de motor wordt gestart. Tripp Lite maakt een stroombegrensde kabelassemblage (onderdeelnummer 73-0977) voor dit doel. Sluit de rode draad van de stroombegrensde kabel aan op de "Motor Draait"-aansluiting van de ontstekingsschakelaar. De zwarte draad van de kabel kan niet worden afgesloten. Sluit vervolgens de mini-stekker van de stroombegrensde kabel aan op de Ontstekingsschakelaar Besturingsaansluiting op het zijpaneel van de omvormer. Nadat u de interfacekabel hebt aangesloten, zet u de schakelaar van de omvormer op "ON" (AAN). De mini-stekker van de stroombegrensde kabel moet in de Ontstekingsschakelaar Besturingsaansluiting van de omvormer blijven zitten wanneer de ontsteking is ingeschakeld om kortsluiting van de batterij te voorkomen.
Omvormer AAN/UIT Indicatoraansluiting Aansluiten—OPTIONEEL
Deze aansluiting kan worden gebruikt om de omvormer aan te sluiten op een door de gebruiker geleverde aan/uit-indicator. Deze aansluiting is optioneel; de omvormer zal functioneren zonder deze aansluiting. Raadpleeg het diagram voor de pinfuncties van de aansluiting.

Toepassingsgids

Stem de ampère-uurcapaciteit van de batterij af op uw toepassing

Selecteer een batterij of een systeem van batterijen die uw omvormer de juiste DC-spanning en een voldoende ampère-uurcapaciteit biedt om uw toepassing van stroom te voorzien. Hoewel Tripp Lite-omvormers zeer efficiënt zijn in DC-naar-AC-omzetting, worden hun nominale uitgangscapaciteiten beperkt door de totale ampère-uurcapaciteit van aangesloten batterijen en de ondersteuning van de dynamo van uw voertuig als de motor draaiende wordt gehouden.

• STAP 1: Bepaal het totale benodigde vermogen
  Tel het wattage van alle apparatuur die u op uw omvormer aansluit, bij elkaar op. Wattage wordt meestal vermeld in de handleidingen van de apparatuur of op de typeplaatjes. Als uw apparatuur in ampères wordt aangegeven, vermenigvuldig dat aantal dan met de AC-netspanning om het wattage te bepalen. (Voorbeeld: een boormachine van ¼ inch heeft 2½ ampère nodig. 2½ ampère × 120 volt = 300 watt.)
  Voorbeeld
  Gereedschap
  ¼" boormachine

  300W
  +
  Excentrische schuurmachine

  220W
  +
  Acculader

  20W
  =
  540W
  Apparaten
  Blender

  300W
  +
  Kleurentelevisie

  140W
  +
  Laptopcomputer

  100W
  =
  540W
  Opmerking: uw omvormer werkt efficiënter bij ongeveer 75% - 80% van het nominale vermogen.
• STAP 2: Bepaal de benodigde DC-batterijampères
  Deel het totale benodigde wattage (van stap 1 hierboven) door de batterijspanning (12) om de benodigde DC-ampères te bepalen.
  540 watt ÷ 12V = 45 DC-ampères
• STAP 3: Schat de benodigde ampère-uren van de batterij (voor gebruik dat niet door de dynamo wordt ondersteund)
  Vermenigvuldig de benodigde DC-ampères (van stap 2 hierboven) met het aantal uren dat u verwacht uw apparatuur uitsluitend op batterijvermogen te gebruiken voordat u uw batterijen moet opladen. Compenseer voor inefficiëntie door dit getal met 1,2 te vermenigvuldigen. Dit geeft u een ruwe schatting van hoeveel ampère-uren aan batterijvermogen (van één of meerdere batterijen) u op uw omvormer moet aansluiten.
  45 DC-ampères × 5 uur gebruiksduur × 1,2 = 270 ampère-uren
  Opmerking: de ampère-uurwaarden van de batterij worden meestal gegeven voor een ontladingssnelheid van 20 uur. De werkelijke ampère-uurcapaciteiten zijn lager wanneer batterijen sneller worden ontladen. Batterijen die in 55 minuten worden ontladen, leveren bijvoorbeeld slechts 50% van hun vermelde ampère-uurwaarden, terwijl batterijen die in 9 minuten worden ontladen slechts 30% van hun ampère-uurwaarden leveren.

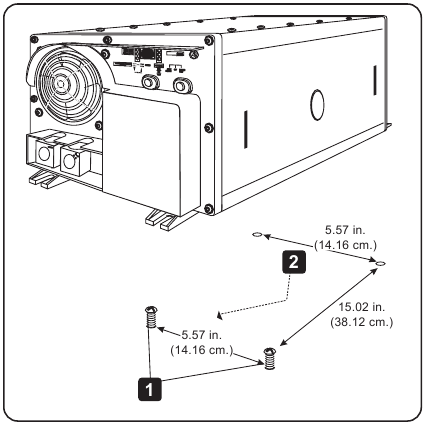

Montage (optioneel)

Monteer uw omvormer VOORDAT u de DC-batterij en de AC-voeding aansluit. Het niet opvolgen van deze instructies kan leiden tot persoonlijk letsel en/of schade aan de omvormer en aangesloten systemen.

Tripp Lite produceert een verscheidenheid aan verschillende omvormers met verschillende montagemogelijkheden voor gebruik in voertuigen of niet-voertuigtoepassingen. Tripp Lite beveelt een permanente montage van uw omvormer aan. De gebruiker moet montagemateriaal leveren en is verantwoordelijk voor het bepalen of de hardware en het montageoppervlak geschikt zijn om het gewicht van de omvormer te dragen. Neem contact op met Tripp Lite als u verdere hulp nodig heeft bij het monteren van uw omvormer.

1. Gebruik de afmetingen van het diagram en installeer twee door de gebruiker geleverde ¼" (6 mm) bevestigingsmiddelen in een stevig horizontaal oppervlak, waarbij u de koppen iets verhoogd laat.
2. Schuif de omvormer naar voren over de bevestigingsmiddelen om de montagevoeten op de voorkant van de omvormerkast in te schakelen. Installeer en draai extra door de gebruiker geleverde ¼" (6 mm) bevestigingsmiddelen vast in de montagevoeten die op de achterkant van de omvormerkast zijn gegoten. De achterste voeten steken uit voorbij de kast van de unit om voldoende ventilatieruimte achter de koelventilator(en) te bieden; ze mogen niet worden verwijderd.
   De polycarbonaat kast en montagevoeten van uw omvormer zijn duurzaam genoeg om ook verticale montage mogelijk te maken, als het compartiment van uw voertuig deze configuratie vereist. Voor verticale montage moet het bedieningspaneel van de omvormer naar boven wijzen.
   Laat minimaal 2" (5 cm) ruimte aan de voor- en achterkant vrij voor voldoende ventilatie.


Aansluitschema batterij en kabeldimensionering

Sluit uw omvormer aan op uw batterijen met behulp van de volgende procedures:

DC-bedrading aansluiten

Hoewel uw omvormer een zeer efficiënte omzetter van elektriciteit is, wordt de nominale uitgangscapaciteit beperkt door de lengte en dikte van de kabels die van de batterij naar de unit lopen. Gebruik de kortste lengte en de grootste kabeldiameter (maximaal 2/0 gauge) die past op de DC-ingangsaansluitingen van uw omvormer. Kortere en dikkere kabels verminderen de DC-spanningsval en maken een maximale stroomoverdracht mogelijk. Uw omvormer is in staat om piekvermogen te leveren tot 200% van zijn nominale continue vermogen gedurende korte perioden. Er moeten dikkere kabels worden gebruikt wanneer zware apparatuur continu onder deze omstandigheden wordt gebruikt. Draai de aansluitingen van uw omvormer en batterij aan tot ongeveer 3,5 Newtonmeter koppel om een efficiënte verbinding te creëren en overmatige verwarming bij deze verbinding te voorkomen. Onvoldoende aandraaien van de aansluitingen kan uw garantie ongeldig maken.

DC-connectoren

Aarde aansluiten

Sluit met behulp van een #8 AWG-draad of groter de hoofdaardingslip direct aan op het chassis van het voertuig of de aarde. Raadpleeg het gedeelte Functie-identificatie om de hoofdaardingslip op uw specifieke omvormermodel te vinden. Alle installaties moeten voldoen aan nationale en lokale voorschriften en verordeningen.

Zekering aansluiten

NEC (National Electrical Code) artikel 551 vereist dat u al uw positieve DC-aansluitingen van de omvormer rechtstreeks aansluit op een UL-goedgekeurde zekering(en) en zekeringblok(ken) binnen 18 inch van de batterij. De waarde van de zekering moet gelijk zijn aan of hoger zijn dan de minimale DC-zekeringwaarde die in de specificaties van uw omvormer wordt vermeld. Zie de onderstaande diagrammen voor de juiste plaatsing van de zekering.

• Als u uw omvormer niet goed aardt op het chassis van een voertuig of op de aarde, kan dit leiden tot een dodelijk elektrische schok.
• Probeer nooit uw omvormer te gebruiken door deze rechtstreeks aan te sluiten op de uitgang van een dynamo in plaats van een batterij of een batterijbank.
• Neem de juiste polariteit in acht bij alle DC-aansluitingen.

Minimaal aanbevolen kabeldimensioneringstabel^†

Draai elk paar kabels altijd losjes in elkaar voordat u ze afzonderlijk aansluit op de juiste DC-aansluiting op de omvormer (positief of negatief).

Draaddikte

† N/R = Niet aanbevolen. OPMERKING: Acceptabel vermogen is direct gerelateerd aan de kabellengte (d.w.z. - hoe korter de kabel, hoe beter de prestaties)

Voertuig

De nominale DC-ingangsspanning van uw omvormer moet overeenkomen met de spanning van uw batterij of batterijen — 12 volt in de meeste voertuigtoepassingen.
Het is mogelijk om uw omvormer aan te sluiten op de hoofdbatterij binnen het elektrische systeem van uw voertuig. In de meeste voertuigen wordt de omvormer aangesloten op een of meer speciale hulpbatterijen (huisbatterijen) die zijn geïsoleerd van het aandrijfsysteem om mogelijke ontlading van de hoofdbatterij te voorkomen.

12 volt hoofdbatterijaansluiting

12 volt hoofd- en hulpbatterijaansluiting (geïsoleerd parallel)

1. 12 volt dynamo
2. Aarding voertuigbatterij
3. 12 volt hoofdbatterij
4. 12 volt hulpbatterij (huisbatterij)
5. UL-goedgekeurde zekeringen en zekeringblokken (gemonteerd binnen 18 inch van de batterij)
6. Batterij-isolator
7. Kabels met grote diameter, maximaal 00 gauge om op de aansluitingen te passen
8. 8 AWG (minimaal) aardingsdraad

AC-uitgangsaansluiting

Om overbelasting van uw omvormer te voorkomen, moet u ervoor zorgen dat de vermogensvereisten van de apparatuur die u op enig moment wilt gebruiken (tel hun totale wattages bij elkaar op) overeenkomen met het uitgangsvermogen van uw omvormermodel. Wanneer u de vermogensvereisten van uw apparatuur berekent, moet u het "continue" wattage niet verwarren met het "piek"wattage. De meeste elektromotoren hebben extra vermogen nodig bij het opstarten ("piek"wattage) dan nodig is om continu te draaien na het opstarten, soms meer dan 100% meer. Sommige motoren, zoals in koelkasten en pompen, starten en stoppen met tussenpozen afhankelijk van de vraag, waardoor "piek"wattage nodig is op meerdere, onvoorspelbare momenten tijdens het gebruik.

• DoubleBoost™ Functie: Tripp Lite-omvormers leveren tot twee keer hun nominale wattage gedurende maximaal 10 seconden,* en bieden het extra vermogen dat nodig is om zware gereedschappen en apparatuur koud te starten.
• OverPower™ Functie: Tripp Lite-omvormers leveren tot 150% van hun nominale wattage gedurende maximaal 1 uur,* en bieden voldoende reservevermogen om gereedschappen en apparatuur langer betrouwbaar te ondersteunen.

* De werkelijke duur is afhankelijk van de leeftijd van de batterij, het laadniveau van de batterij en de omgevingstemperatuur.

Probleemoplossing

Probeer deze oplossingen voor veelvoorkomende omvormerproblemen voordat u om hulp belt. Bel de klantenservice van Tripp Lite op (773) 869-1234 voordat u uw unit terugstuurt voor service.

Service

Volg deze stappen voordat u uw omvormer terugstuurt voor service:

1. Bekijk de installatie- en bedieningsinstructies om er zeker van te zijn dat het serviceprobleem niet voortkomt uit een verkeerde interpretatie van de instructies. Controleer ook of de stroomonderbreker(s) niet zijn geactiveerd.*
2. Als het probleem aanhoudt, neem dan geen contact op met de dealer en stuur de omvormer niet terug naar de dealer. Bel in plaats daarvan Tripp Lite op 773.869.1234. Een servicetechnicus zal vragen naar het modelnummer, het serienummer en de aankoopdatum van de omvormer en zal proberen het probleem telefonisch op te lossen.
3. Als het probleem service vereist, zal de technicus u een Returned Material Authorization (RMA)-nummer verstrekken, dat vereist is voor service. Verpak de omvormer veilig om schade tijdens verzending te voorkomen. Gebruik indien mogelijk het originele verpakkingsmateriaal dat bij de unit is geleverd. Gebruik geen piepschuimkorrels voor de verpakking.** Alle schade (direct, indirect, speciaal, incidenteel of gevolgschade) aan de omvormer die is opgelopen tijdens de verzending naar Tripp Lite of een erkend Tripp Lite-servicecentrum wordt niet gedekt door de garantie. Voor omvormers die naar Tripp Lite of een erkend Tripp Lite-servicecentrum worden verzonden, moeten de transportkosten vooraf worden betaald. Markeer het RMA-nummer aan de buitenkant van het pakket. Als de omvormer binnen de garantieperiode valt, voeg dan een kopie van uw aankoopbewijs toe. Stuur de omvormer terug voor service met behulp van een verzekerde vervoerder naar het adres dat u heeft gekregen van de Tripp Lite-servicetechnicus.

* Dit is een veelvoorkomende oorzaak van serviceaanvragen die eenvoudig kunnen worden verholpen door de resetinstructies in deze handleiding te volgen. ** Als u verpakkingsmateriaal nodig heeft, kan de technicus regelen dat u het juiste verpakkingsmateriaal wordt toegestuurd.

Onderhoud

Uw omvormer vereist geen onderhoud en bevat geen door de gebruiker te onderhouden of te vervangen onderdelen, maar moet te allen tijde droog worden gehouden. Controleer, reinig en draai indien nodig periodiek alle kabelverbindingen aan, zowel bij de unit als bij de batterij.

Garantie en productregistratie

Tripp Lite garandeert dat haar producten vrij zijn van defecten in materialen en vakmanschap gedurende een periode van één jaar (binnenlands) of 120 dagen (export) vanaf de datum van eerste aankoop. De verplichting van Tripp Lite onder deze garantie is beperkt tot het repareren of vervangen (naar eigen goeddunken) van dergelijke defecte producten. Om service onder deze garantie te verkrijgen, moet u een Returned Material Authorization (RMA)-nummer verkrijgen van Tripp Lite of een erkend Tripp Lite-servicecentrum. Producten moeten worden geretourneerd aan Tripp Lite of een erkend Tripp Lite-servicecentrum met vooruitbetaalde transportkosten en moeten vergezeld gaan van een korte beschrijving van het geconstateerde probleem en een bewijs van de aankoopdatum en -plaats. Deze garantie is niet van toepassing op apparatuur die is beschadigd door een ongeluk, nalatigheid of verkeerd gebruik of die op enigerlei wijze is gewijzigd. Deze garantie is alleen van toepassing op de oorspronkelijke koper die het product correct moet hebben geregistreerd binnen 10 dagen na aankoop.
BEHALVE ZOALS HIERIN VERMELD, GEEFT TRIPP LITE GEEN GARANTIES, EXPLICIET OF IMPLICIET, INCLUSIEF GARANTIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL. Sommige staten staan geen beperking of uitsluiting van impliciete garanties toe; daarom is het mogelijk dat de bovengenoemde beperking(en) of uitsluiting(en) niet van toepassing zijn op de koper.
BEHALVE ZOALS HIERBOVEN VERMELD, IS TRIPP LITE IN GEEN GEVAL AANSPRAKELIJK VOOR DIRECTE, INDIRECTE, SPECIALE, INCIDENTELE OF GEVOLGSCHADE DIE VOORTVLOEIT UIT HET GEBRUIK VAN DIT PRODUCT, ZELFS NIET ALS GEWEZEN IS OP DE MOGELIJKHEID VAN DERGELIJKE SCHADE. In het bijzonder is Tripp Lite niet aansprakelijk voor kosten, zoals gederfde winst of inkomsten, verlies van apparatuur, verlies van gebruik van apparatuur, verlies van software, verlies van gegevens, kosten van vervanging, claims van derden of anderszins.

Productregistratie

Ga naar tripplite.com/warranty om uw nieuwe Tripp Lite-product te registreren. U doet automatisch mee aan een verloting om kans te maken op een GRATIS Tripp Lite-product!*

* Geen aankoop noodzakelijk. Ongeldig waar verboden. Er gelden bepaalde beperkingen. Zie de website voor meer informatie.

Identificatienummers voor naleving van de regelgeving

Voor de doeleinden van certificeringen en identificatie van de naleving van de regelgeving heeft uw Tripp Lite-product een uniek serienummer gekregen. Het serienummer is te vinden op het naamplaatje van het product, samen met alle vereiste keurmerken en informatie. Vermeld altijd het serienummer wanneer u informatie over de naleving van dit product opvraagt. Het serienummer moet niet worden verward met de mark-ing-naam of het modelnummer van het product.
Tripp Lite heeft een beleid van voortdurende verbetering. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Foto's en illustraties kunnen enigszins afwijken van de werkelijke producten.

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

Copyright © 2022 Tripp Lite. Alle rechten voorbehouden.
