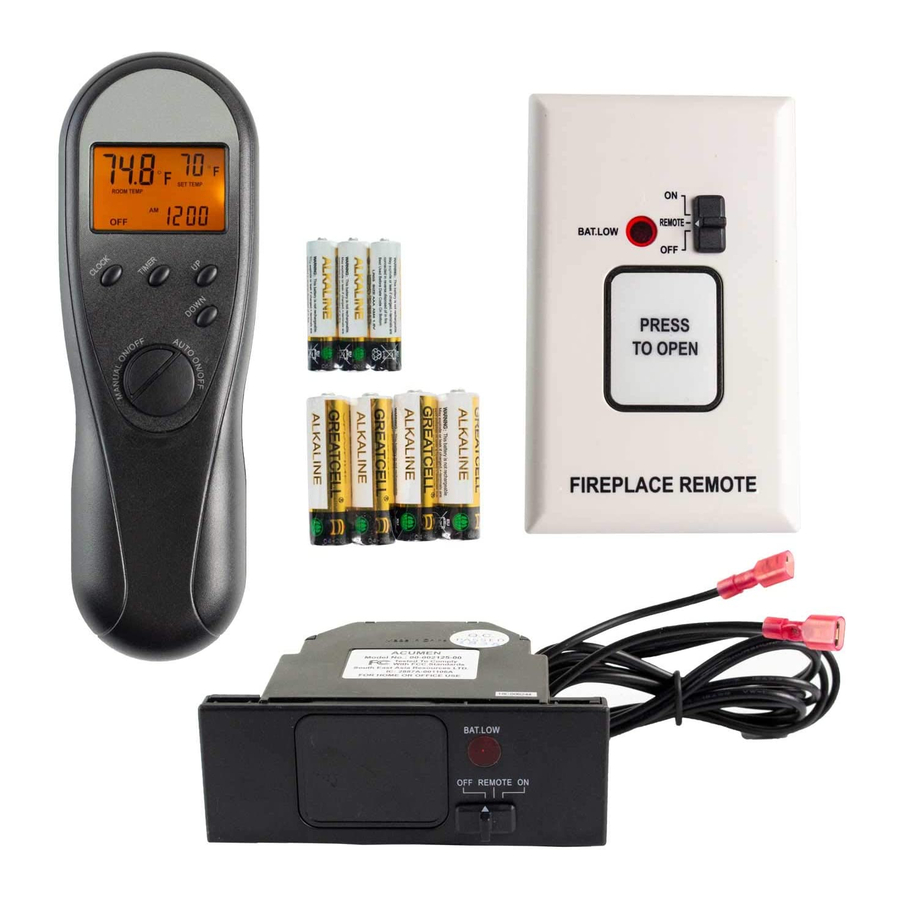

Acumen FDC 504 Handleiding

Bedieningsinstructies voor de huiseigenaar

De Model L afstandsbediening is ontworpen voor gebruik met decoratieve gas open haarden en wandkachels die gebruik maken van een Millivolt gaskraan.

VOORDAT U BEGINT

De waakvlam moet branden en de gaskraan moet op "ON" (AAN) staan om de afstandsbediening correct te laten werken. Lees alle veiligheidsvoorschriften in de gebruikershandleiding van uw open haard voordat u deze afstandsbediening gebruikt. De thermostaat is niet bedoeld voor onbeheerd gebruik.

VERSE BATTERIJEN PLAATSEN

Let op: Het is niet nodig om uw persoonlijke code opnieuw in te stellen wanneer u verse batterijen plaatst.

De open haard MOET uitgeschakeld zijn voordat u de batterijen van de zender vervangt.

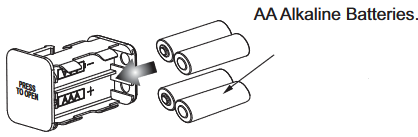

BATTERIJEN IN DE ONTVANGER PLAATSEN

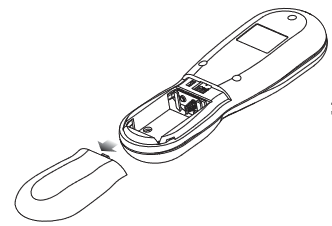

BATTERIJEN IN DE ZENDER PLAATSEN

Vervang de batterijen minstens om de 6 maanden.

DE AFSTANDSBEDIENING ZET DE OPEN HAARD AUTOMATISCH UIT WANNEER DE BATTERIJEN IN DE AFSTANDSBEDIENING BIJNA LEEG ZIJN.

WERKING VAN DE ONTVANGER

Open haard uit

Open haard bediend door afstandsbediening

Open haard aan

WERKING VAN DE ZENDER

HET DUURT ENIGE TIJD VOOR DE ONTVANGER OM OP DE ZENDER TE REAGEREN. DRUK NIET MEER DAN ÉÉN KEER PER 2 SECONDEN OP DE KNOPPEN VOOR EEN CORRECTE WERKING.

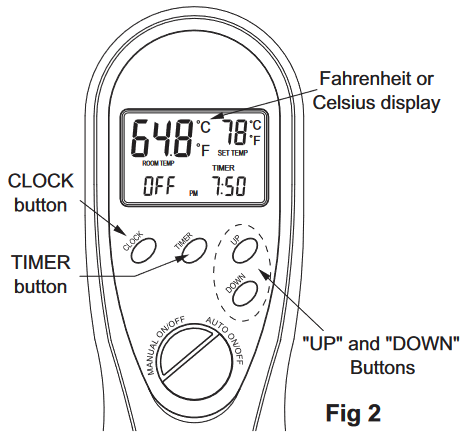

DE KLOK / TEMPERATUURMODUS INSTELLEN.
Zie Figuur 2
Houd de klokknop ongeveer 2 seconden ingedrukt totdat de uurweergave begint te knipperen (de afstandsbediening moet in de automatische modus staan). Gebruik de omhoog- en omlaagknoppen om het uur in te stellen. Door nogmaals op de klokknop te drukken, gaat de minutenweergave knipperen. Gebruik de omhoog- en omlaagknoppen om de minuten in te stellen.
Druk een derde keer op de klokknop om de °F- of °C-weergave te activeren. Gebruik de omhoog- en omlaagknoppen om de gewenste modus in te stellen. Om de instelmodus te verlaten, drukt u op de klokknop.

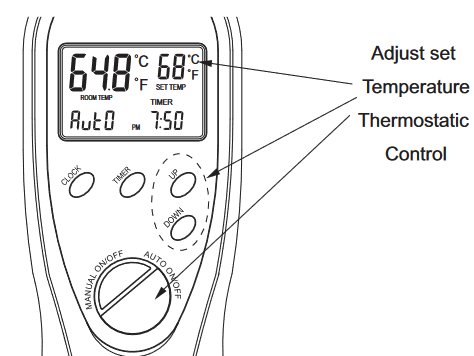

Automatische modus.
Zie Figuur 3
De automatische modus werkt als een thermostaat en schakelt de kachel in en uit om de gewenste temperatuur te bereiken.

DE AFSTANDSBEDIENING ZET DE OPEN HAARD AUTOMATISCH UIT NA ZES UUR ONONDERBROKEN GEBRUIK. DRUK OP DE AUTO AAN/UIT KNOP OP DE AFSTANDSBEDIENING OM DE AFSTANDSBEDIENING TE RESETTEN EN DRUK VERVOLGENS NOGMAALS OP DE AUTO AAN/UIT KNOP OM DE WERKING TE HERVATTEN.

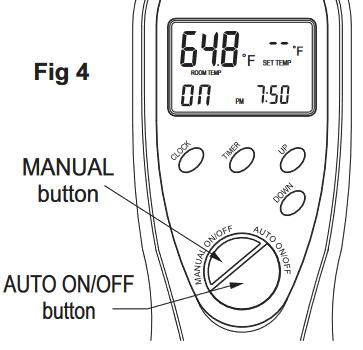

Handmatige modus. Zie Figuur 4

1. Druk eenmaal op de Manual On/Off button (Handmatig aan/uit knop) om de open haard aan te steken. Druk nogmaals op de knop om hem uit te schakelen.
2. In de handmatige modus schakelt de afstandsbediening de open haard niet handmatig uit/aan, zelfs niet als de kamertemperatuur de doeltemperatuur overschrijdt.

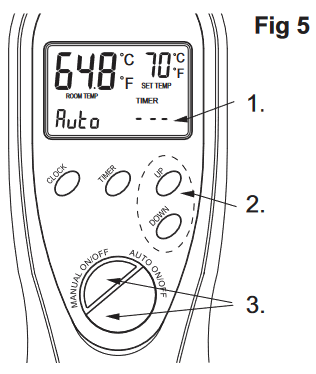

TIMER WERKING. Zie Figuur 5

1. U kunt de timer instellen op de tijdsduur dat u de open haard wilt laten werken (1 tot 120 minuten).
2. Druk eenmaal op de TIMER button (TIMER-knop). De timerweergave "---" knippert.
3. Druk op de Up and Down buttons (Omhoog- en Omlaagknoppen) om de timer in te stellen. Het LCD-scherm geeft de gekozen tijd weer.
4. De timerinstelling kan op elk moment worden geannuleerd door de "TIMER" button (TIMER-knop) ingedrukt te houden.
5. Druk op Manual (Handmatig) of de Auto On/Off button (Auto aan/uit knop) om de open haard aan te zetten.
6. De open haard wordt uitgeschakeld aan het einde van de timerinstelling.

1. Druk op de "TIMER" button (TIMER-knop), de "---" begint te knipperen.
2. Gebruik de "UP" (OMHOOG) en "DOWN" (OMLAAG) buttons (knoppen) om de tijd in te stellen.
3. Druk op Manual (Handmatig) of de Auto On/Off buttons (Auto aan/uit knoppen) om de timer te starten.

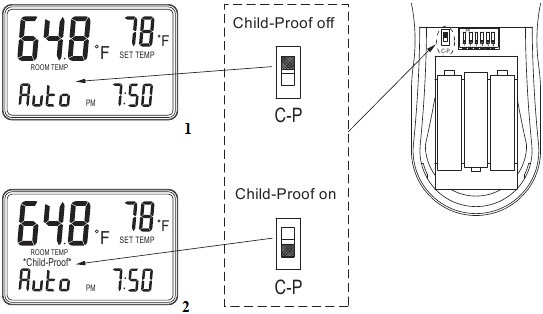

Kindveilige functie, zie Figuur 6
De Child-Proof switch (Kinderslot schakelaar) schakelt de knoppen aan de voorkant van de afstandsbediening uit. De thermostaat- en timerfuncties blijven werken.

1. Verwijder de afdekking aan de achterkant van de afstandsbediening om de CHILD-PROOF switch (Kinderslot schakelaar) bloot te leggen.
2. Schuif de CHILD-PROOF switch (Kinderslot schakelaar) naar de positie gemarkeerd met C/P om de CHILD-PROOF function (Kinderslot functie) te activeren. "*ChildProof*" verschijnt op het LCD-scherm.
3. In de CHILD-PROOF mode (Kinderslot modus) zal de afstandsbediening de afstandsbedieningsontvanger niet bedienen totdat de "child-Proof" code (kinderslot code) is gebruikt of de switch (schakelaar) is teruggezet naar de andere positie.
4. Druk op de Up and Down buttons (Omhoog- en Omlaagknoppen) in de volgende volgorde:
   Up-Down-Down-Up-Down
   binnen 2 seconden wordt de knopfunctie tijdelijk hersteld, "*Child-Proof*" (kinderslot) verdwijnt van het LCD-scherm.
5. Als er binnen 2 minuten geen knop wordt ingedrukt, keert de afstandsbediening terug naar de Child-Proof function (Kinderslot functie) en verschijnt "*Child-Proof*" (kinderslot) opnieuw op het LCD-scherm totdat de Child-Proof switch (Kinderslot schakelaar) terug naar de andere positie wordt geschoven of de omhoog-omlaag sequentie wordt herhaald.

Fig 6

1. De woorden "Child-Proof" (Kinderslot) verdwijnen van het LCD-scherm.
2. De woorden "Child-Proof" (Kinderslot) verschijnen hier wanneer de Child-Proof function (Kinderslot functie) is ingeschakeld.
3. De "Child-Proof " (Kinderslot) verdwijnt van het LCD-scherm.
4. Om Child-Proof (Kinderslot) te ontgrendelen, drukt u op. OMHOOG OMLAAG OMLAAG OMHOOG OMLAAG

PERSOONLIJKE CODE INSTELLEN. Zie Figuur 7
Er kan een privacycode worden ingesteld om te voorkomen dat de open haard per ongeluk wordt bediend door andere zenders in de buurt.

1. Verwijder de afdekking aan de achterkant van de afstandsbediening om de codeschakelaars bloot te leggen. Schuif de codeschakelaars naar uw keuze van aan of uit posities. De fabrieksinstelling is allemaal "uit".
2. Zorg ervoor dat de schuifschakelaar op de afstandsbedieningsontvanger in de Off-positie staat.
3. Breng de afstandsbediening dicht bij de open haard of de afstandsbedieningsontvanger (minder dan 2-10 voet van de open haard of afstandsbedieningsontvanger wordt aanbevolen).
4. Schuif de schuifschakelaar op de afstandsbedieningsontvanger naar de REMOTE positie (AFSTANDSBEDIENING positie).
5. Plaats verse AAA alkalinebatterijen in de afstandsbediening.
6. Druk op een willekeurige knop op de afstandsbediening, de afstandsbedieningsontvanger produceert een "beep" (piep) geluid wanneer deze de code van de afstandsbediening ontvangt.
7. Als u geen "beep" (piep) geluid hoort van de afstandsbedieningsontvanger, verwijder dan de batterijen uit de afstandsbediening en schuif de schuifschakelaar op de afstandsbedieningsontvanger naar de Off-positie, wacht 1 minuut en herhaal stap 3 tot 6.
8. Plaats de afdekking van de afstandsbediening en de ontvanger terug. Het systeem is nu klaar voor gebruik.
9. Als u meerdere afstandsbedieningsontvangers met één afstandsbediening wilt bedienen, blijft u de knop op de afstandsbediening ingedrukt houden terwijl u de afstandsbediening binnen 2-10 voet van elke afstandsbedieningsontvanger brengt en vervolgens de schuifschakelaar op de afstandsbedieningsontvangers naar de REMOTE positie (AFSTANDSBEDIENING positie) schuift. Elk zal de ontvangst van de codering bevestigen met een pieptoon.

PERSOONLIJKE CODE INSTELLEN:

Selecteer de codepositie

Plaats 4AA batterijen

Plaats het batterijcompartiment in de ontvanger

Schakel de ontvanger uit

Plaats 3AAA batterijen

Schakel de ontvanger naar afstandsbediening

Druk op een willekeurige knop

Let op: Belangrijke veiligheidsfunctie

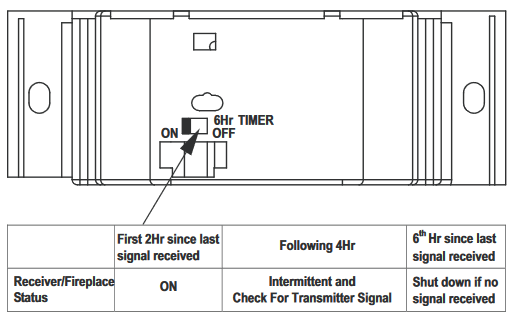

6 UUR VEILIGHEIDSTIMER (FABRIEKSINSTELLING IS "AAN")

Inschakelen - Timer ingesteld op "AAN"
In het geval van een zenderfout (storing / batterij leeg) of buiten het zendbereik, schakelt de ontvanger de open haard automatisch uit na 6 uur geen zendersignaaldetectie.

Uitschakelen - Timer ingesteld op "UIT"
De ontvanger en open haard blijven werken in de laatste instelling en worden niet automatisch uitgeschakeld, zelfs niet in geval van een zenderfout. (Opmerking: Niet aanbevolen)

FCC-vereisten

Veranderingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken. Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, in overeenstemming met deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-tv-technicus voor hulp.

Dit apparaat voldoet aan deel 15 van de FCC-regels.
De werking is onderworpen aan de volgende twee voorwaarden:
(1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en
(2) Dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Canadese apparatuurvereisten

Dit digitale apparaat overschrijdt de (klasse A/klasse B)* limieten voor radio-emissies van digitale apparaten die zijn vastgesteld in de Radio Interference Regulations van het Canadian Department of Communications niet.
Dit apparaat voldoet aan RSS-210 van Industry and Science Canada. De werking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen interferentie veroorzaken, en (2) dit apparaat moet alle interferentie accepteren, inclusief interferentie die een ongewenste werking van het apparaat kan veroorzaken.
Alle bedrading moet worden uitgevoerd door een gekwalificeerde elektricien en moet in overeenstemming zijn met de lokale voorschriften en met de National Electirc Code ANSI/NFPA No. 70-current (in de Verenigde Staten), of met de huidige CSA C22.1 Canadian Electirc Code (in Canada).

Installatie-instructies

GELIEVE DE INSTRUCTIES AAN DE HUISBEWONER ACHTER TE LATEN.

De Model L afstandsbediening is ontworpen voor gebruik met decoratieve gas open haarden en wandkachels die gebruik maken van een millivolt gasklep.

Installatievoorzorgsmaatregelen

De Model L afstandsbediening is getest en veilig bevonden wanneer deze wordt geïnstalleerd in overeenstemming met deze installatiehandleiding. Het is uw verantwoordelijkheid om alle instructies te lezen voordat u met de installatie begint en om deze instructies zorgvuldig te volgen tijdens de installatie.
De Model L afstandsbediening MOET worden geïnstalleerd door een gekwalificeerde servicetechnicus.
De Model L afstandsbediening is zorgvuldig ontworpen en MAG ALLEEN worden geïnstalleerd zoals aangegeven. Als u deze of een van de componenten wijzigt, kunt u mogelijk brandgevaar veroorzaken.

De ontvanger installeren

1. Zorg ervoor dat de schuifschakelaar op de afstandsbediening-ontvanger in de OFF (UIT) positie staat.

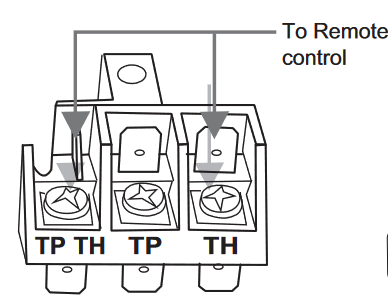

2. Sluit de draden aan op de TH- en TPTH-aansluitingen van de Millivolt klep. Zie Figuur 1.

   Figuur 1

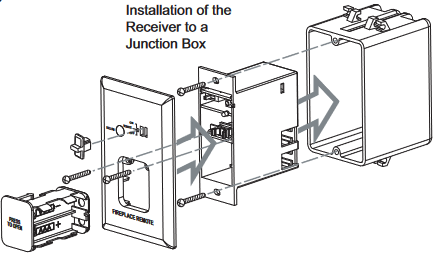

3. De afstandsbediening-ontvanger op een wandmontage installeren:
   • Bevestig de afstandsbediening-ontvanger aan de wandmontage.
   • Gebruik de meegeleverde schroeven om het voorblad aan de afstandsbediening-ontvanger te bevestigen. Zie Figuur 2.


     Figuur 2

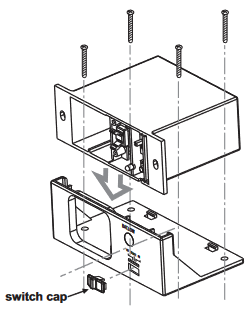

4. De afstandsbediening-ontvanger in een open haard installeren:
   • Bevestig de montageplaat van de open haard aan de basispan van de open haard.
   • Schuif de afstandsbediening-ontvanger in de montageplaat van de open haard. Zie Figuur 3.

     Figuur 3

5. Plaats de schakelaar kap op de schuifschakelaar.

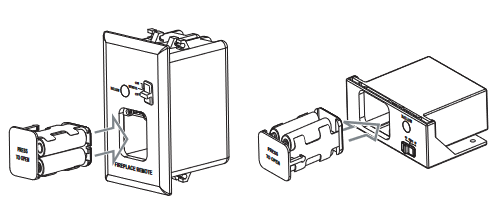

6. Schuif het batterijcompartiment in de afstandsbediening-ontvanger. Zie Figuur 4.

   Figuur 4

7. Om te voorkomen dat de afstandsbediening-ontvanger (alleen open haard installatie) oververhit raakt, plaatst u een hitteschild (optioneel item) boven de afstandsbediening-ontvanger. Zie Figuur 5.

   Figuur 5

BELANGRIJKE VEILIGHEIDSFUNCTIE

U kunt een privécode instellen in uw systeem om onbedoelde bediening door een andere zender in de buurt te voorkomen. Zie Figuur 6.

Figuur 6

Coderingsinstructies

1. Verwijder de afdekking aan de achterkant van de afstandsbediening-zender om de codeschakelaars bloot te leggen. Schuif de codeschakelaars naar uw keuze van ON (AAN) of OFF (UIT) posities. FABRIEKSINSTELLING IS ALLEMAAL "OFF (UIT)".
2. Zorg ervoor dat de schuifschakelaar op de afstandsbediening-ontvanger in de OFF (UIT) positie staat.
3. Houd de afstandsbediening-zender en de afstandsbediening-ontvanger binnen 2-10 voet (0,6 - 3 meter).
4. Schuif de schuifschakelaar op de afstandsbediening-ontvanger naar de REMOTE (AFSTANDSBEDIENING) positie.
5. Plaats nieuwe AAA alkaline batterijen in de afstandsbediening-zender.
6. Druk op een willekeurige knop op de afstandsbediening-zender, de afstandsbediening-ontvanger produceert een 'beep' (piep) geluid wanneer deze de code van de afstandsbediening-zender ontvangt.
7. Als u geen 'beep' (piep) geluid hoort van de afstandsbediening-ontvanger, verwijder dan de batterijen uit de afstandsbediening-zender en schuif de schuifschakelaar op de afstandsbediening-ontvanger naar de OFF (UIT) positie. Wacht 1 minuut en herhaal stap 2 tot 6.
8. Plaats de afdekking van de afstandsbediening-zender en de ontvanger terug. Het systeem is nu klaar voor gebruik.

FCC-vereisten

Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken. Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, in overeenstemming met deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisie-ontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Heroriënteer of verplaats de ontvangende antenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Dit apparaat voldoet aan deel 15 van de FCC-regels.
De werking is onderworpen aan de volgende twee voorwaarden:
(1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en
(2) Dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Canadese apparatuurvereisten

Dit digitale apparaat overschrijdt niet de (klasse A/klasse B)* limieten voor radio-emissies van digitale apparaten zoals uiteengezet in de Radio Interference Regulations van het Canadian Department of Communications.
Dit apparaat voldoet aan RSS-210 van Industry and Science Canada. De werking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen interferentie veroorzaken, en (2) dit apparaat moet alle interferentie accepteren, inclusief interferentie die een ongewenste werking van het apparaat kan veroorzaken.
Alle bedrading moet worden uitgevoerd door een gekwalificeerde elektricien en moet in overeenstemming zijn met de lokale voorschriften en met de National Electric Code ANSI/NFPA nr. 70-current (in de Verenigde Staten), of met de huidige CSA C22.1 Canadian Electric Code (in Canada).
