Grandstream GXP 2160 Enterprise IP-telefoon Handleiding

De GXP2160 is niet vooraf geconfigureerd om noodoproepen naar een ziekenhuis, wetshandhavingsinstantie, medische zorginstelling ("Nooddiensten") of enige andere vorm van nooddienst te ondersteunen of door te verbinden. U moet aanvullende maatregelen treffen om toegang te krijgen tot Nooddiensten. Het is uw verantwoordelijkheid om een SIP-compatibele internettelefoondienst aan te schaffen, de GXP2160 correct te configureren om die dienst te gebruiken en uw configuratie periodiek te testen om te bevestigen dat deze werkt zoals u verwacht. Indien u dit niet doet, is het uw verantwoordelijkheid om traditionele draadloze of vaste telefoondiensten aan te schaffen om toegang te krijgen tot Nooddiensten.
GRANDSTREAM BIEDT GEEN VERBINDINGEN MET NOODDIENSTEN VIA DE GXP2160. NOCH GRANDSTREAM, NOCH HAAR FUNCTIONARISSEN, WERKNEMERS OF GELIEERDE ONDERNEMINGEN KUNNEN AANSPRAKELIJK WORDEN GEHOUDEN VOOR ENIGE VORDERING, SCHADE OF VERLIES, EN U DOET HIERBIJ AFSTAND VAN ALLE DERGELIJKE VORDERINGEN OF RECHTSVORDERINGEN DIE VOORTVLOEIEN UIT OF VERBAND HOUDEN MET UW ONVERMOGEN OM DE GXP2160 TE GEBRUIKEN OM CONTACT OP TE NEMEN MET NOODDIENSTEN, EN UW NALATEN OM AANVULLENDE MAATREGELEN TE TREFFEN OM TOEGANG TE KRIJGEN TOT NOODDIENSTEN IN OVEREENSTEMMING MET DE ONMIDDELLIJK VOORAFGAANDE PARAGRAAF.

VOORZORGSMAATREGELEN

Schakel de GXP2160 NIET uit en weer in (power cycle) tijdens het opstarten van het systeem of de firmware-upgrade. U kunt firmware-images beschadigen en ervoor zorgen dat het apparaat niet meer goed functioneert.

Gebruik alleen de voedingsadapter die in de GXP2160-verpakking is meegeleverd. Het gebruik van een alternatieve, niet-gekwalificeerde voedingsadapter kan het apparaat mogelijk beschadigen.

OVERZICHT

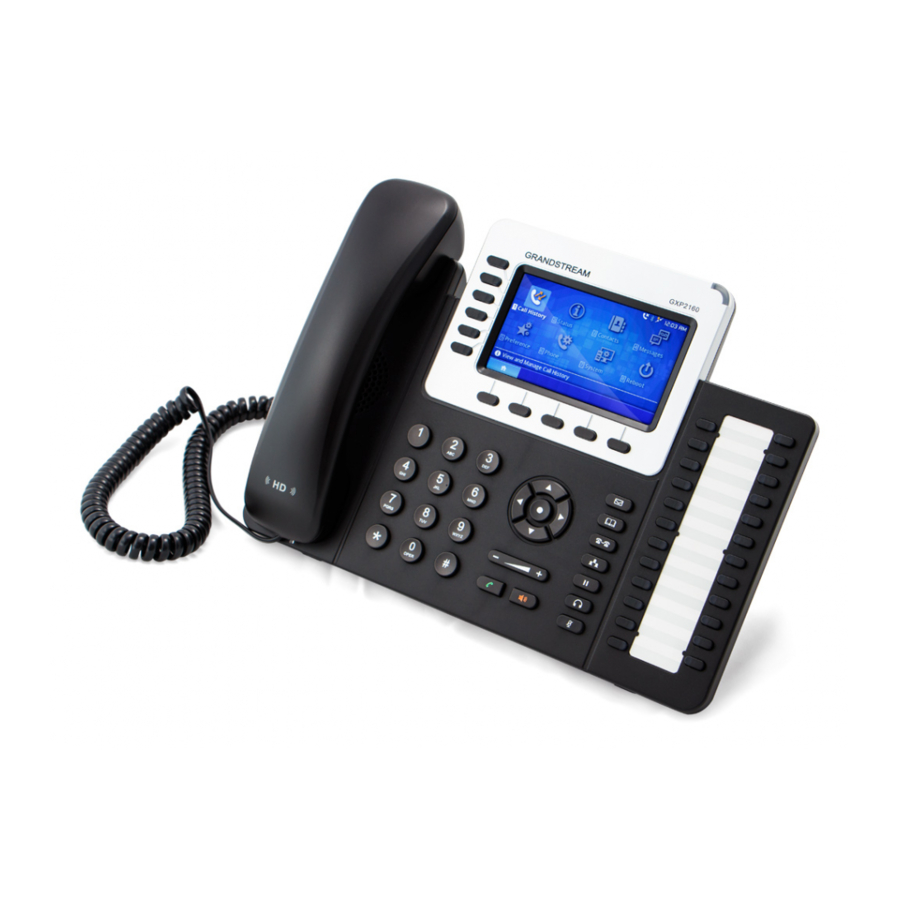

GXP2160 is een next-generation enterprise grand IP-telefoon met maximaal 6 lijnen, een 4,3-inch LCD-scherm, 5 XML-programmeerbare contextgevoelige softkeys, dubbele Gigabit-netwerkpoorten, geïntegreerde PoE en Bluetooth, 5-weg conferentie en Electronic Hook Switch (EHS). De GXP2160 ondersteunt ook geautomatiseerde provisioning voor eenvoudige implementatie, geavanceerde beveiliging voor privacy en brede interoperabiliteit met de meeste SIP-apparaten van derden en toonaangevende SIP/NGN/IMS-platforms. De GXP2160 is de perfecte keuze voor zakelijke gebruikers die op zoek zijn naar een hoogwaardige, veelzijdige multiline executive IP-telefoon met geavanceerde functionaliteiten en prestaties.

VERPAKKINGSINHOUD

1 x GXP2160 Hoofdbehuizing

1 x Handset

1 x 12V Voedingsadapter

1 x Ethernetkabel

1 x Telefoonkabel

1 x Telefoonstandaard

1 x Snelstartgids

1 x Muurbeugel

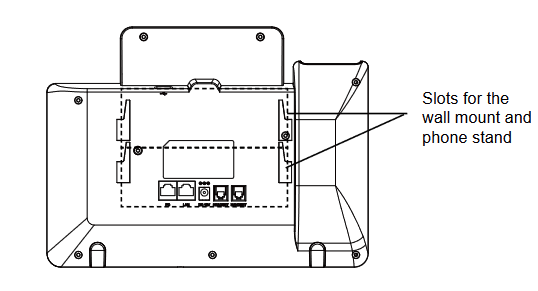

TELEFOONINSTALLATIE

De telefoon installeren (muurbevestiging)

1. Bevestig de muurbeugel aan de gleuf aan de achterkant van de telefoon.
2. Bevestig de telefoon aan de muur via het muurbevestigingsgat.
3. Trek het lipje uit de handsethouder (zie onderstaande afbeelding).
4. Draai het lipje en steek het terug in de gleuf met de verlenging omhoog om de handset vast te houden terwijl de telefoon aan de muur is bevestigd (zie onderstaande afbeelding).



De telefoon installeren (telefoonstandaard)

Om de telefoon op tafel te installeren met de telefoonstandaard, bevestigt u de telefoonstandaard aan de onderkant van de telefoon waar zich een gleuf voor de telefoonstandaard bevindt (bovenste deel, onderste deel).

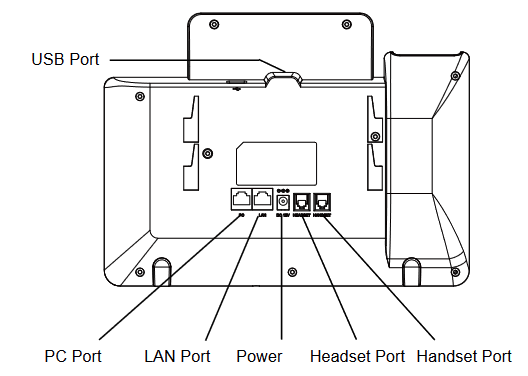

DE TELEFOON AANSLUITEN

Volg de onderstaande stappen om de GXP2160 in te stellen:

1. Verbind de handset en de hoofdtelefoonbehuizing met de telefoonkabel.
2. Sluit de LAN-poort van de telefoon aan op de RJ-45-aansluiting van een hub/switch of een router (LAN-zijde van de router) met behulp van de Ethernet-kabel.
3. Sluit de 12V DC-uitgangsstekker aan op de voedingsaansluiting van de telefoon; steek de voedingsadapter in een stopcontact.
4. Het LCD-scherm toont informatie over provisioning of firmware-upgrades. Wacht voordat u verdergaat tot de datum/tijd wordt weergegeven.
5. Met behulp van de ingebouwde webserver of het configuratiemenu van de telefoon kunt u de telefoon verder configureren met behulp van een statisch IP-adres of DHCP.

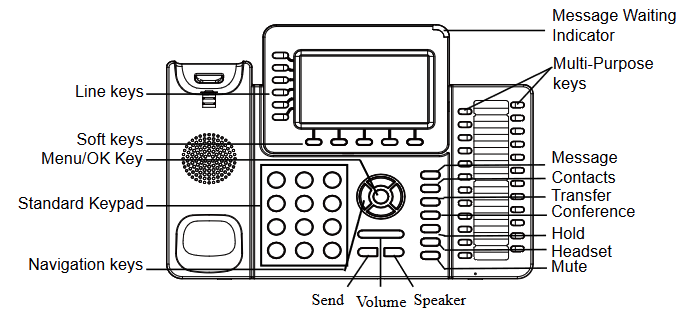

Tips voor het gebruik van het toetsenblok

1. Om toegang te krijgen tot het MENU, drukt u op de ronde MENU-knop.
2. Navigeer door het menu met behulp van de OMHOOG/OMLAAG en LINKS/RECHTS knoppen.
3. Druk op de ronde MENU-knop om een menuselectie te bevestigen.
4. De telefoon verlaat automatisch de MENU-modus bij een inkomende oproep, de telefoon gaat off-hook of de MENU-modus blijft 60 seconden inactief.

TELEFOONCONFIGURATIE

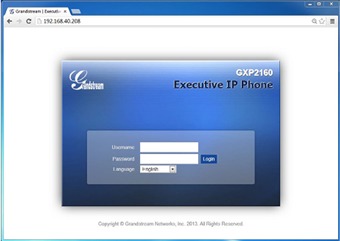

De GXP2160 configureren met behulp van een webbrowser

1. Zorg ervoor dat uw telefoon is ingeschakeld en verbonden met internet.
2. Druk op de OMHOOG-knop om het IP-adres te zien.
3. Typ het IP-adres van de telefoon in uw pc-browser (zie afbeelding aan de rechterkant).
4. De standaard gebruikersnaam en het wachtwoord van de beheerder zijn "admin" (beheerder); de standaard gebruikersnaam voor de eindgebruiker is "user" (gebruiker) en het wachtwoord is "123".


De GXP2160 configureren met behulp van het toetsenblok

1. Zorg ervoor dat de telefoon inactief is.
2. Druk op de MENU-knop om toegang te krijgen tot het toetsenblok MENU om de telefoon te configureren.
3. Selecteer MENU-> Phone-> SIP-> Account om instellingen te configureren voor SIP Proxy, Outbound Proxy, SIP User ID, SIP Auth ID en SIP Password.
4. Volg de MENU-opties om de basisfuncties van de telefoon te configureren. Bijvoorbeeld: het IP-adres als u een statisch IP-adres gebruikt. Raadpleeg de GXP2160 User Manual (gebruikershandleiding) voor meer informatie.
5. Neem contact op met uw ITSP (Internet Telephony Service Provider) voor aanvullende instellingen die nodig kunnen zijn om de telefoon te configureren.

Opmerking: download de gedetailleerde gebruikershandleiding van: http://www.grandstream.com/support

Grandstream Networks, Inc.
126 Brookline Ave, 3rd Floor
Boston, MA 02215
Voice: (617) 566-9300
Fax: (617) 249-1987
www.grandstream.com
Voor garantie- en RMA-informatie gaat u naar www.grandstream.com
