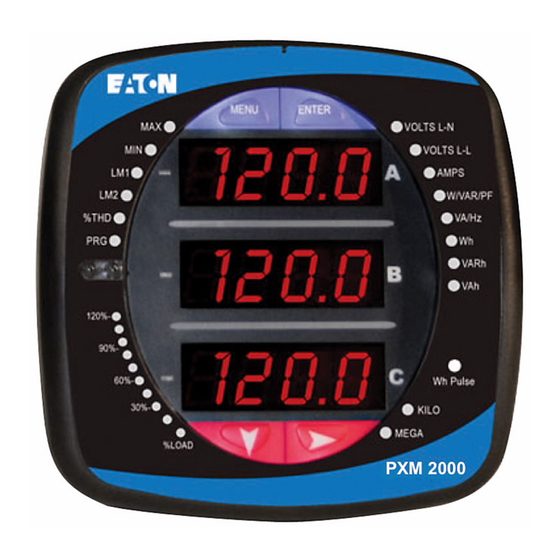

EATON Power Xpert Meter 2000 Serie Handleiding

Mechanische Installatie

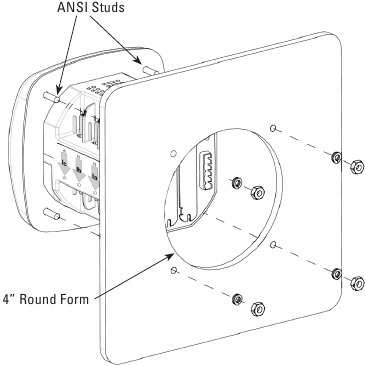

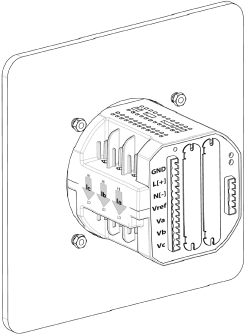

4" Diameter ronde montage
Draai ANSI-bouten los voor DIN-installatie

Draai de moeren niet te vast, want dit kan de meter beschadigen. Het maximale installatiekoppel is 0,4 Newton-meter.

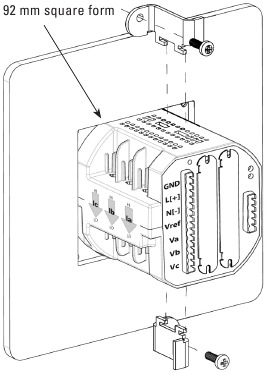

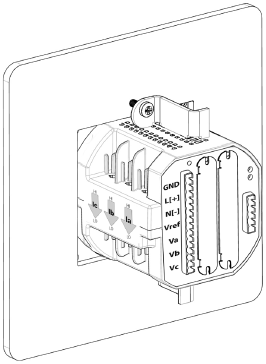

92 mm Vierkante Vorm

Elektrische Bedrading

Opmerking: Andere bedradingsconfiguraties zijn beschikbaar. Zie de Power Expert Meter 2000 User and Installation Guide voor aanvullende informatie.

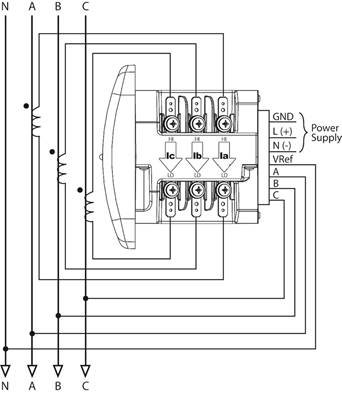

WYE Direct 3-fase, 4-draads

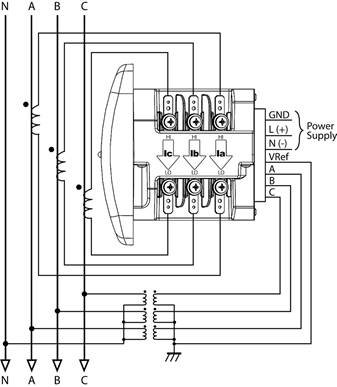

WYE met PT's 3-fase, 4-draads

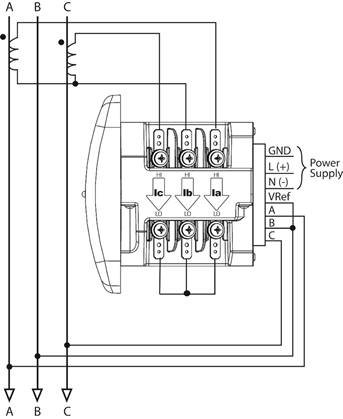

DELTA Direct 3-fase, 3-draads

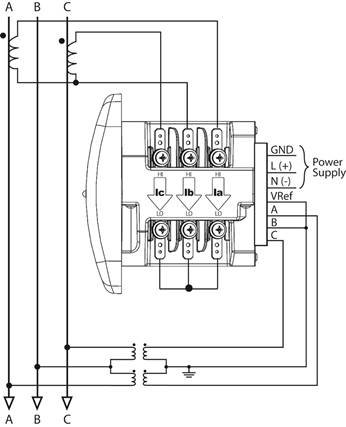

DELTA met PT's 3-fase, 3-draads

Netwerkplanning

De hardware voor de Power Xpert Meter 2000-familie is vergelijkbaar met andere EATON IQ 250- en 260-meters, behalve dat deze meters een geïntegreerde, multifunctionele Ethernet-netwerk gatewaykaart bevatten. De Power Xpert Meter 2000 Gateway Card biedt veel van de functies die in de rest van de Power Xpert-lijn van meters te vinden zijn, waaronder:

• Lokale webserver
• Modbus/TCP communicatie
• SNMP communicatie
• Power Xpert Software (PXS) communicatie
• BACnet/IP communicatie

De netwerk-PC vereist een webbrowser (Internet Explorer versie 7 of 8 worden ondersteund) en een geïnstalleerde versie 6 of later van de JAVA J2SE JRE (Java Runtime Environment). Als Java nog niet is geïnstalleerd, kunt u of de netwerkbeheerder deze downloaden van www.java.com en installeren volgens de instructies van Sun. Zie de Power Expert Meter 2000 User and Installation Guide voor aanvullende informatie.
Een Ethernet-verbinding wordt gebruikt voor het configureren van de communicatie-instellingen van de gatewaykaart van de meter via een webbrowser. Mogelijk moet u contact opnemen met uw netwerkbeheerder voor bepaalde netwerk- en configuratie-informatie. Ter voorbereiding moet u beslissen of de meter handmatig een vast (statisch) IP-adres krijgt toegewezen of dat automatisch een vast IP-adres wordt toegewezen door een DHCP-server ergens in het netwerk. Bij beide methoden mag het toegewezen netwerkadres niet veranderen zodra de meter is geïmplementeerd. Het wijzigen van het IP-adres veroorzaakt verlies van communicatie totdat de bijbehorende client-pc's de IP-adressen van de betreffende meter wijzigen.
Bespreek met uw netwerkbeheerder of u de meter handmatig moet configureren met een toegewezen IP-adres of dat de DHCP-server er een toewijst. Om de DHCP-server een vast IP-adres te laten verstrekken, moet uw netwerkbeheerder het MAC-adres van de meter weten.

Eaton raadt ten zeerste aan om een vast IP-adres te gebruiken als een Eaton PXS-systeem toegang heeft tot de meter. Anders, als het IP-adres verandert (bijvoorbeeld na een stroomstoring), heeft PXS geen toegang meer tot gegevens van de meter.

Het MAC-adres staat op een klein etiket dat uit 14 letters en cijfers bestaat. Het ziet er ongeveer zo uit:
002080850047EF
Zoek het MAC-adres op uw meter en noteer het.
Geef het MAC-adres door aan de netwerkbeheerder en noteer het vaste IP-adres dat de netwerkbeheerder aan uw meter zal toewijzen in de DHCP-server.

De Gatewaykaart Lokaliseren

De kaart wordt op afstand geconfigureerd. Ga naar het gedeelte met de titel Het IP-adres verifiëren

Indien Nee:
Noteer de volgende informatie die door de netwerkbeheerder wordt verstrekt:
IP-adres
Subnetmasker
Standaardgateway
Primair DNS Server IP-adres
Secundair DNS Server IP-adres

Zorg er eerst voor dat de meter van stroom wordt voorzien.
De Power Expert Meter 2000 Gateway Card is de blauwe kaart die is geïnstalleerd in de meest rechtse optiesleuf (sleuf 2) aan de achterkant van de meter. De kaart is gelabeld: Power Xpert Gateway PXM Series 2000.

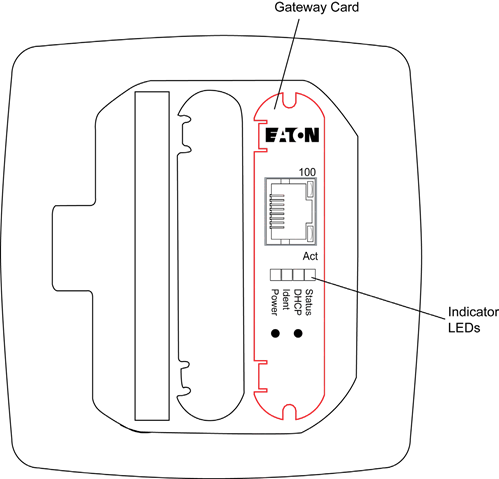

Locatie van Gatewaykaart

Er zijn vier indicatie-LED's op de Gateway Card met de labels: Status, DHCP, Ident, en Power. Wanneer de stroom voor het eerst wordt ingeschakeld, moeten alle lampjes een paar seconden uit zijn en dan gaat het Power lampje branden. Dit geeft aan dat de kaart stroom heeft en actief is.

De Gatewaykaart van de Meter Configureren voor Netwerktoegankelijkheid

Een Vast IP-adres Configureren voor de Gatewaykaart met behulp van een Lokale PC

Uw netwerkbeheerder heeft een IP-adres, een subnetmasker en een standaardgateway verstrekt (die u in het vorige gedeelte hebt ingevoerd). Deze informatie moet in de Gateway Card worden ingevoerd met behulp van een lokale PC, zoals een laptop.

Deze methode vereist een PC met het volgende:

• een Ethernet-poort
• een Ethernet-kabel (recht of cross-over)
• Een webbrowser zoals Internet Explorer 7 of 8
• een geïnstalleerde versie 6 of later JAVA J2SE JRE (Java Runtime Environment). Indien nog niet geïnstalleerd, kunt u deze downloaden van www.java.com en installeren. (Als Java niet is geïnstalleerd, wordt u gevraagd deze te installeren.)

Om de Gateway Card te configureren:

1. Start op de PC het Java Control Panel (Configuratiescherm) (beschikbaar via het Windows Configuring the Meter's Gateway Card for Network Accessibility Configuratiescherm (Control Panel)).
2. Klik op het tabblad Algemeen (General) op de knop Instellingen (Settings) onder Tijdelijke internetbestanden (Temporary Internet Files).
3. Zorg ervoor dat het selectievakje Tijdelijke bestanden op mijn computer bewaren (Keep Temporary Files on My Computer) is uitgeschakeld.
4. Verbind de PC met de Gateway Card via een Ethernet-kabel (recht of cross-over CAT 5-kabel).
   Er bevinden zich twee groene lampjes (LED's) op de Ethernet-poort van de gatewaykaart. Als de Ethernet-kabel is aangesloten op een actieve Ethernet-poort op de PC, moeten beide lampjes branden (het lampje met het label Act kan knipperen als gevolg van netwerkactiviteit).
5. Het standaard Ethernet IP-adres van de kaart is 192.168.1.1. Stel het adres van de PC in op een adres in hetzelfde subnet, zoals 192.168.1.100. Gebruik hiervoor de volgende stappen:
   1. Klik op Start (Start) van Windows.
   2. Kies Instellingen > Configuratiescherm (Settings > Control Panel) (Windows 2000) of Configuratiescherm (Control Panel) (Windows XP).
   3. Klik in het Configuratiescherm (Control Panel) op Netwerkverbindingen (Network Connections) en klik met de rechtermuisknop op LAN-verbinding (Local Area Connection). Selecteer Eigenschappen (Properties) in het snelmenu.
   4. Klik op de knop Eigenschappen (Properties).
   5. Selecteer in het dialoogvenster Eigenschappen (Properties) Internet Protocol (TCP/IP) en klik op de knop Eigenschappen (Properties).
   6. Selecteer in het dialoogvenster Eigenschappen van Internet Protocol (TCP/IP) (Internet Protocol (TCP/IP) Properties) Het volgende IP-adres gebruiken (Use the following IP address) en voer het volgende in het veld IP-adres (IP address) in: 192.168.1.100
   7. Klik op OK (OK) in de verschillende dialoogvensters.
6. Start een webbrowser en navigeer naar het volgende IP-adres: 192.168.1.1
   Als er een informatiescherm verschijnt met de melding dat het certificaat niet kan worden geverifieerd en wordt gevraagd of u het toch wilt uitvoeren, selecteert u uitvoeren (run).
   Pagina laden (Loading Page)

   Java wordt geladen en vervolgens verschijnt de Home (Home) pagina van de meter.

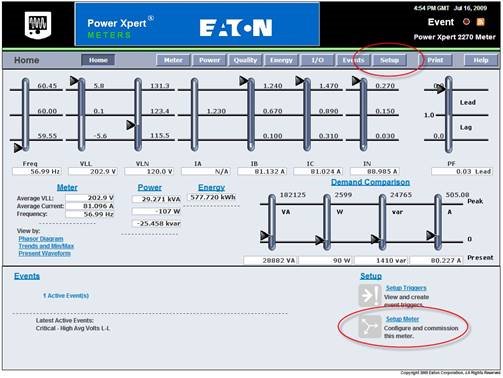

   Homepagina Meter (Meter Home Page)

7. Klik op de knop Instellingen (Setup). De pagina Instellingen (Setup) verschijnt. (U kunt ook op de link Instellingen Meter (Setup Meter) onder aan de pagina klikken om rechtstreeks naar de map Snel instellen (Quick Setup) te gaan.)
8. Zoek en klik op het open pictogram links van de map Snel instellen (Quick Setup). De map wordt geopend en toont twee submappen: Meter en Netwerk (Network).
   De map Snel instellen openen (Opening the Quick Setup Folder)


9. Klik op de map Netwerk (Network).
10. Klik op de knop Bewerken (Edit).
    Knop Bewerken (aan de rechterkant van de pagina) (Edit Button (on the right of the page))

    Een dialoogvenster Inloggen (Login) verschijnt.

11. De standaard Gebruikersnaam (Username) is admin en het standaard Wachtwoord (Password) is admin. Log in met deze inloggegevens.
    Dialoogvenster Inloggen (Login dialog)

12. Als u succesvol bent ingelogd als admin , kunt u de kaart nu configureren voor de instellingen die zijn opgegeven door uw netwerkbeheerder. Raadpleeg de eerder vastgelegde netwerkinstellingen. U kunt ook optionele informatie invoeren, zoals de locatie van de meter, wie u moet contacteren in geval van problemen, enz.
13. Wanneer u de configuratie hebt voltooid, klikt u op de knop OK (OK).
    Het nieuwe IP-adres wordt kort na het klikken op OK (OK) van kracht. De Gateway Card zal u doorverwijzen naar het nieuwe IP-adres en de Java-applet opnieuw laden. U kunt de meter blijven configureren nadat deze is verbonden met uw LAN.
    Raadpleeg de PXM 2000 Meter User's Guide (IM02601001E) voor aanvullende configuratiedetails.
14. Koppel de Ethernet-kabel los van de PC en sluit de meter aan op het LAN.
    Opmerking: Vergeet niet de netwerkinstellingen van de PC opnieuw te configureren voor uw LAN.
    Dit sluit de netwerkconfiguratie af. U kunt nu doorgaan met het verifiëren van het IP-adres.

Het IP-adres Verifiëren

Om het IP-adres te controleren vanaf het voorpaneel van de meter:

1. Als de meter stroom heeft, moet het display normale gegevens tonen, zoals spanning, stroom, enz.
2. Druk op de _MENU (MENU) knop op de voorkant van de meter. Het hoofdmenuscherm verschijnt.
3. Druk herhaaldelijk op _DOWN (OMLAAG) totdat IP knippert.
4. Druk op _ENTER (ENTER) en het IP-adres van de meter verschijnt, wat er ongeveer zo uit zou moeten zien:
   010.2
   22.05
   1.066
   In dit voorbeeld is het IP-adres 010.222.051.066. Dit moet overeenkomen met het adres dat de netwerkbeheerder voor deze meter heeft verstrekt.
5. Druk op _MENU (MENU) om terug te keren naar het hoofdmenu.

Netwerktoegang

Zodra het netwerk-IP-adres bekend is, kunnen de meeste meterfuncties en configuratie via het netwerk worden uitgevoerd. Gebruik een client-pc in het netwerk met versie 6 of later van de JAVA J2SE JRE en een webbrowser zoals Internet Explorer 7 of 8 om naar het IP-adres van de meter te navigeren. Zie de volledige gebruikershandleiding van de meter voor meer informatie.

Opnieuw Opstarten en Fabrieksinstellingen

De gatewaykaart biedt de mogelijkheid om opnieuw op te starten en zichzelf terug te zetten naar de fabrieksinstellingen. Er is een kortstondige drukknopschakelaar die toegankelijk is via een klein gaatje in de voorplaat van de gatewaykaart. Hoewel deze niet wordt gebruikt bij normale operaties, kunt u met deze schakelaar de gatewaykaart in de meter opnieuw opstarten.

De Gatewaykaart Opnieuw Opstarten

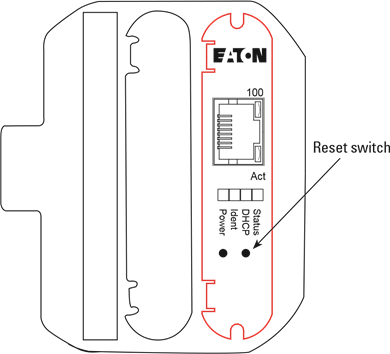

De drukknopschakelaar voor het opnieuw opstarten van de gatewaykaart bevindt zich achter het gat in de voorplaat van de kaart, het dichtst bij de LED met het label DHCP. Deze schakelaar wordt gebruikt om alleen de gatewaykaart opnieuw op te starten (niet de meter) als het nodig is om te herstellen van een abnormale toestand. Druk kort op de schakelaar door een klein apparaat in het gat te duwen om de schakelaar te activeren.

Opmerking: Het kan ongeveer vijf minuten duren voordat de meterpagina's waarden beginnen weer te geven.

Reset Schakelaar Gatewaykaart (Gateway Card Reset Switch)

Aanvullende Informatie

Gedetailleerde informatie over toepassingen en opties is te vinden in de PXM 2000 Meter User's Guide (IM02601001E) op de CD die bij de meter is geleverd. De gids is ook te vinden op http://www.eaton.com/powerxpert
