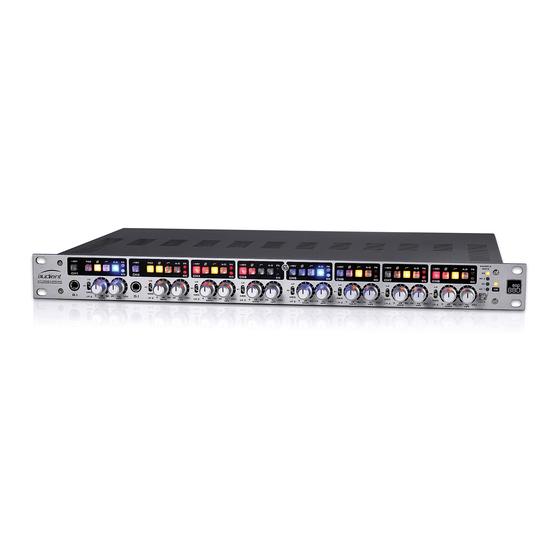

Audient ASP880 Handleiding

Kenmerken omvatten:

• 8 x uitstekende klasse-a microfoon voorversterkers & 2 x discrete JFET instrumentingangen
• Schone & stabiele P48 fantoomvoeding
• 60dB schone versterking met -10dB pads op kanalen 1 & 2 voor kick, snare etc.
• Polariteitsomkering om fasecoherente opname op alle sporen mogelijk te maken
• Variabele ingangsimpedantie die een "driehoek van toon" (triangle-of-tone) biedt. Met de Lo-, med- en hi-instellingen kunt u uw microfooncollectie inspreken met een simpele schakelaar!
• Superglad 12dB/octaaf instelbaar hoogdoorlaatfilter (25 tot 250Hz) om lage frequenties op te schonen!
• De nieuwe A-D insert-schakelaar biedt directe toegang op lijnniveau tot converters voor het integreren van externe processing tussen de microfoon voorversterkers en ADC
• Geïntegreerde Burr-Brown 115dB ADC met AES- en SMUX ADAT-uitgangen
• Geïntegreerde ventilatorloze, geluidsarme PSU met wereldwijde werking

Inhoud van de doos

In uw ASP880-verpakking vindt u de volgende items:

• ASP880
• Mains IEC-kabel (in beschermbuis aan de achterkant)
• Snelstartgids

Bezoek: www.audient.com/products/asp880/ downloads om de nieuwste versie van de snelstartgids en deze handleiding te downloaden. Bekijk/beluister onze voorbeeldvideo-inhoud en pak handige dingen zoals een sessie-oproepblad etc.

De geïntegreerde voeding in ASP880 accepteert lijnspanningen van 90 - 264V en kan overal ter wereld werken zonder herconfiguratie - gebruik gewoon de juiste IEC-kabel voor het elektriciteitsnet.
We hopen dat u ASP880 met plezier gebruikt, waar u ook bent, en dat het u helpt bij het maken van geweldig klinkende muziek!

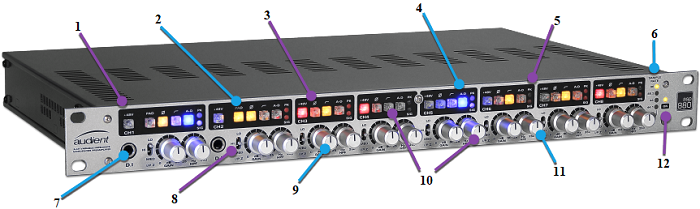

ASP880 Overzicht

1. 48V FANTOOMVOEDING (48V PHANTOM POWER)
   Stabiele gereguleerde voeding voor uw microfoons
2. 10dB PAD
   Behoud uw headroom op kick- en snaredrums
3. POLARITEITSOMKERING (POLARITY REVERSE)
   zodat u er zeker van kunt zijn dat alles in fase is en zo vol mogelijk klinkt
4. ADC DIRECTE TOEGANG / INSERT (ADC DIRECT ACCESS / INSERT)
   Plaats analoge apparatuur tussen de microfoon voorversterker en ADC of gebruik ASP880 als een standalone line-level ADC
5. SIGNAAL / PIEKMETERS (SIGNAL / PEAK METERS)
   +18dBu = 0dBFS Clip Indicators
   PEAK = -2dBFS
   SIG = -28dBFS
6. SAMPLE RATE INDICATORS (SAMPLE RATE INDICATORS)
   Sample rate switch = groen bij gebruik van externe klokbron, schakel door intern bij 4 sample rates en vervolgens externe sync
7. DISCRETE JFET D.I INPUT
   Klinkt fantastisch op gitaren & bassen!
8. VARIABELE INGANGSIMPEDANTIE (VARIABLE INPUT IMPEDANCE)
   Driehoek van toon voor uw microfoons! 200, 1400 of 3600 Ω
9. 60dB of CLASS-A GAIN
   Schoon, stil & pittig!
10. SWEEPABLE HPF
    Bypassable, soepele 12dB/octaaf variabel van 25 tot 250Hz - ruim gerommel en modder op
11. STEVIGE ALUMINIUM KNOPPEN (SOLID ALUMINIUM KNOBS)
    TIP* rol ze soepel tussen uw vingers voor een gemakkelijke bediening
12. POWER ON INDICATOR (POWER ON INDICATOR)

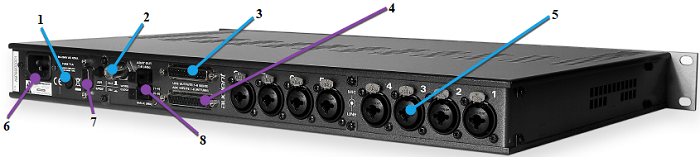

1. MAINS VEILIGHEIDSZEKERING (MAINS SAFETY FUSE)
   T1A Time Delay (vervangen door hetzelfde type)
2. BNC WORDCLOCK INPUT
   Hi-Z of 75Ω Terminatie beschikbaar op schakelaar op het achterpaneel
3. DB25 ANALOGE UITGANGEN (DB25 ANALOGUE OUTPUTS)
   Gebruik om de microfoon voorversterkers naar outboard te sturen voor processing
4. DB25 ADC INGANGEN (DB25 ADC INPUTS)
   Line level input direct naar ADC om te gebruiken als standalone A-D converter, of return outboard hier om een insert punt te vormen (door op de A-D schakelaar op het voorpaneel te drukken)
5. XLR MIC / TRS LINE INGANGEN (XLR MIC / TRS LINE INPUTS)
   Line inputs zijn beschikbaar op combi jacks (gepad in de microfoon pre) en hebben toegang tot alle input functies (behalve P48)
6. MAINS IEC INPUT
   90-264Va.c Werking overal ter wereld!
7. AES of S/PDIF OUTPUT
   9-Pin DSUB - formaat geselecteerd met drukschakelaar op het achterpaneel
8. ADAT SMUX OUTPUT
   Bovenste poort 8 kanalen <48kHz Beide poorten 4 kanalen gesplitst >48kHz

Veiligheidsinformatie

Belangrijke veiligheidsinstructies
Lees al deze instructies en bewaar ze voor latere raadpleging voordat u de IEC-voedingskabel aansluit en de ASP880 inschakelt. Om elektrische schokken en brandgevaar te voorkomen, volgt u alle instructies op de achterkant van de ASP880.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

DE APPARATUUR MOET GEAARD ZIJN
NIET BLOOTSTELLEN AAN REGEN OF VOCHT

ASP880 bevat geen door de gebruiker te onderhouden onderdelen in de interne voeding en neem in geval van een storing in de voeding contact op met audient support zodat we een geschikte service kunnen regelen.
www.audient.com/support

Een ventilatieruimte van 1 RU boven het apparaat wordt aanbevolen en het wordt niet aangeraden om het apparaat in een rack boven hete apparaten te plaatsen, zoals klep outboard en meerkanaals AD/DA-converters, zonder voldoende ventilatieruimte rond het apparaat.
Het interne switch-mode voedingsontwerp accepteert elke A.C lijnspanning van 90v tot 264v @ 47-63Hz. Daarom zal het apparaat overal ter wereld probleemloos werken, maar zorg ervoor dat uw A.C netspanning binnen deze specificatie ligt en dat u een geschikte kabel voor de regio gebruikt. Raadpleeg een gekwalificeerde technicus als u vermoedt dat er problemen zijn. Probeer niet te knoeien met de voeding of netspanningen - GEVAARLIJK VOOR DE GEZONDHEID.

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.
GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. RAADPLEEG GEKWALIFICEERD SERVICEPERSONEEL VOOR ONDERHOUD.

1. Lees deze instructies
2. Bewaar deze instructies
3. Neem alle waarschuwingen in acht
4. Volg alle instructies
5. Gebruik deze apparatuur niet in de buurt van water
6. Maak alleen schoon met een droge doek
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparatuur (inclusief versterkers) die warmte produceren
9. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien voor vervanging van het verouderde stopcontact
10. Bescherm voedingskabels tegen betreden of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit de apparatuur komen
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd
12. Voor producten die niet in een rack kunnen worden gemonteerd: Gebruik alleen met een kar, standaard, statief, beugel of tafel die is gespecificeerd door de fabrikant of die bij de apparatuur wordt verkocht. Wanneer een kar wordt gebruikt, wees voorzichtig bij het verplaatsen van de kar/apparatuurcombinatie om letsel door kantelen te voorkomen
13. Koppel deze apparatuur los tijdens onweer of wanneer deze lange tijd niet wordt gebruikt
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer de apparatuur op enigerlei wijze is beschadigd, zoals een beschadigde voedingskabel of stekker, er vloeistof is gemorst of er voorwerpen in de apparatuur zijn gevallen, de apparatuur is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen
15. Voor producten die op het elektriciteitsnet worden aangedreven: De apparatuur mag niet worden blootgesteld aan druppels of spatten en er mogen geen met vloeistof gevulde voorwerpen (zoals vazen) op de apparatuur worden geplaatst

Verklaring van overeenstemming

Wij, Audient Ltd, verklaren dat het product, de iD22, waarop deze verklaring betrekking heeft, in materiële overeenstemming is met de toepasselijke CE-normen en -richtlijnen voor een audioproduct dat is ontworpen voor consumentengebruik.
Audient Ltd heeft waar van toepassing voldaan aan de Richtlijn 2002/95/EG van de Europese Unie betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen (RoHS), evenals aan de volgende secties van de Californische wet die verwijzen naar RoHS, namelijk secties 25214.10, 25214.10.2 en 58012, Health and Safety Code; Sectie 42475.2, Public Resources

Hardwarefuncties

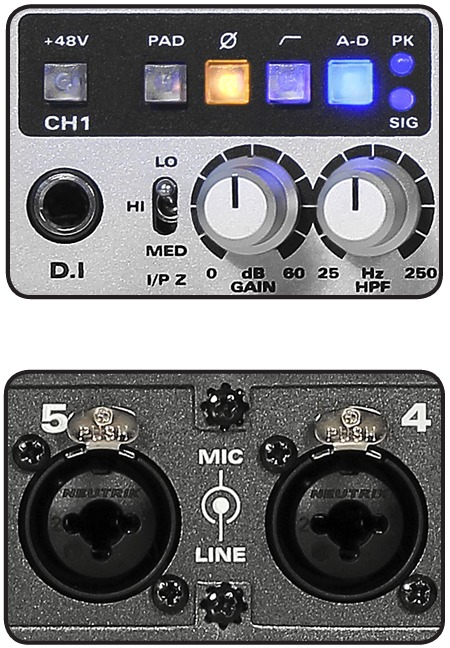

Microfoonvoorversterkers & lijn-ingangen

ASP880 is voorzien van acht onberispelijk geoptimaliseerde klasse-A microfoonvoorversterkers.

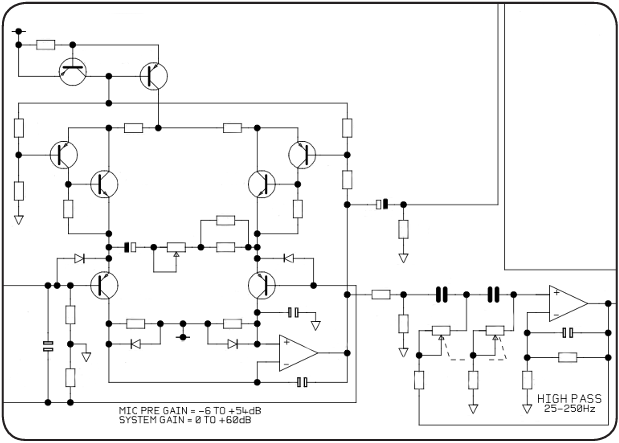

Met een discrete 8-transistor front-end is de microfoonvoorversterker geoptimaliseerd voor 0 tot 60dB versterking met een EIN (equivalent input noise) van -127,5 dB. De frontend heeft een hoge input headroom en accepteert probleemloos elk niveau van uw microfooncollectie, maar voor situaties waarin u zeer hoge signaalniveaus bereikt, zoals bij drumopnames, is een schakelbare -10dB pad opgenomen op kanalen 1 & 2 om een gedempt versterkingsbereik van -10 tot +50dB te bieden.
Microfooningangen zijn aanwezig op het achterpaneel met behulp van Combi XLR-connectoren - hier biedt de 1/4" Combi Jack-connector een gedempte gebalanceerde lijn-ingang (ingangsimpedantie >10kΩ) rechtstreeks naar de microfoonvoorversterker.
Deze Combi Jack-lijningangen lopen via de microfoonvoorversterker, wat zorgt voor een iets zoetere toon (vanwege de 2e en 3e harmonische vervorming in de microfoonvoorversterker) en hebben toegang tot alle input conditioning functies, afgezien van fantoomvoeding.
Houd er rekening mee dat de ingangsimpedantieschakelaar functioneert als een variabele pad voor elk lijningangssignaal (een secundair voordeel!).

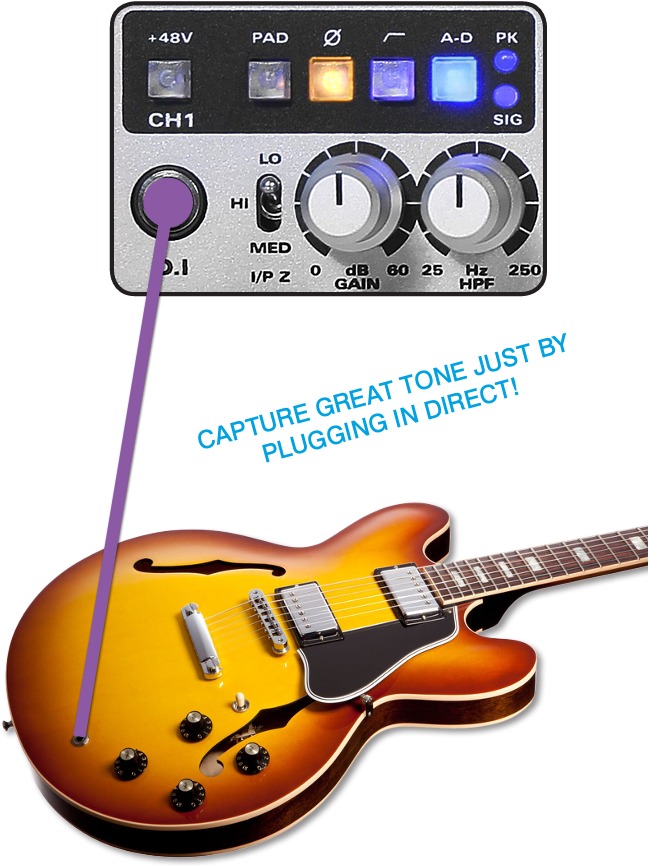

Discrete JFET D.I (Instrument) Ingangen

ASP880 is voorzien van twee discrete klasse-A JFET D.I-ingangen (kanalen 1 & 2). Door in te pluggen in deze jacks wordt automatisch het D.I-signaal geselecteerd boven de signalen die aan de achterkant aanwezig zijn.

Waarom JFET?
Junction Field Effect Transistors staan bekend om hun zoete toon en buisachtige eigenschappen bij oversturing. Om deze reden worden JFET's vaak gebruikt in gitaarpedalen en dergelijke. Ze klinken goed en "kunnen" (kunnen) net een vleugje zoetheid en een grotere dan levensechte toon geven. JFET's hebben ook een zeer hoge ingangsimpedantie (vaak ongeveer 10¹² Ω) en dit maakt ze ideaal voor buffercircuits die het bronapparaat niet belasten.
In het geval van elektrische gitaren of bassen met vintage stijl passieve pickups, kan de uitgangsimpedantie van het instrument vaak 6.000 tot 40.000Ω zijn, afhankelijk van de volume- en toonpotposities. Typisch moeten we een belasting leveren die 10 keer de bron is om een echt overbruggingssysteem te creëren. Daarom hebben we minstens een 400kΩ-belasting nodig om het meeste signaal en toon uit onze instrumenten te halen. Het zou dan geen verrassing moeten zijn dat de meeste klassieke buisgitaarversterkers een zeer hoge ingangsimpedantie hebben - 1MegΩ!
We hebben de JFET-ingang op ASP880 ontworpen met een ingangsimpedantie van 1MegΩ en passen dus het belastingseffect aan dat te vinden is op klassieke gitaarversterkers.
Dit zorgt ervoor dat je de meeste toon uit je instrument haalt en wanneer het JFET-circuit wordt gepusht, zal het veel 2e en 3e harmonische vervorming leveren (minimaal 0,03% tot veel!) waardoor je instrument een rijk geluid en wat k l e u r heeft!

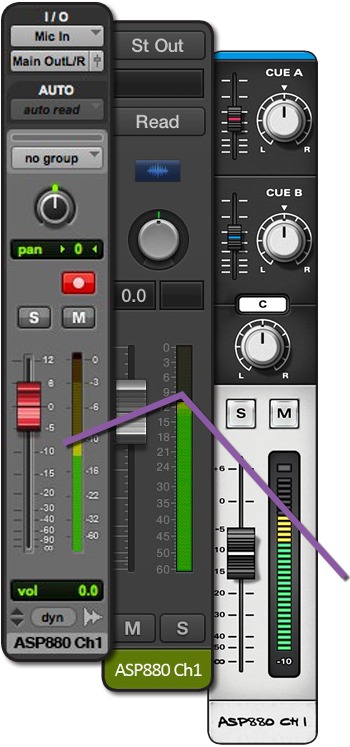

Niveaus & Gain instellen

Streef naar -10dBFS pieken op de luidste secties bij het instellen van gain & opnameniveaus in de DAW!

ASP880 heeft voldoende analoge headroom en werkt intern op +/-18V DC-rails.
De unit kan tot +27,5dBu leveren op de analoge output DB25 aan de achterkant van de unit.
Het zou echter typisch zijn in moderne digitale opnamesituaties dat ASP880 onze eigen ongerepte 115dB ADC-converters gebruikt om een digitale output te produceren voor opname via AES of ADAT digitale output.
In dit geval heeft de ASP880 een digitale line-up referentie van +18dBu = 0dBFS (full scale), daarom heeft de analoge circuitry ergens tussen de 4 en 9,5dB headroom boven het digitale maximum (maak je er geen zorgen over!).
Als richtlijn raden we aan om de ASP880-gainpots te verhogen om een pieksignaalniveau van -10dBFS in uw DAW te produceren tijdens het opnemen. Dit behoudt voldoende headroom en dingen klinken vaak beter in de DAW als je opneemt met veel headroom.
Om dit te doen, past u de gainknop op ASP880 aan terwijl u de metering in uw interface of DAW-applicatie observeert.
De hardware metering op de ASP880 toont signaal aanwezig op -28dBFS (-10dBu) en waarschuwt voor mogelijke overbelasting op -2dBFS (+16dBu), maar u moet vertrouwen op de opnamebestemming voor nauwkeurige metering.

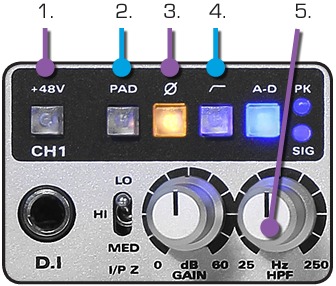

Input Conditioning

Om ingangssignalen correct te conditioneren, biedt ASP880 de volgende functies:

• P48 Fantoomvoeding
• 10dB Pad (kanalen 1 & 2)
• Polariteitsomkering
• Sweepable High Pass Filter

P48 Fantoomvoeding
Fantoomvoeding kan per kanaal worden geleverd door op de P48-schakelaar (1) te drukken. Deze wordt geleverd op 48V +/-4v @ 10mA per kanaal en is volledig in overeenstemming met de DIN45596-specificatie. Dit is geschikt voor alle fantoomgevoede condensatormicrofoons, of ribbons met on-board actieve hoofdversterkers etc.

-10dB Pad
De 10dB pad (2) kan worden gebruikt in combinatie met de gainregeling om eventuele hete signalen op kanalen 1 & 2 aan te passen. Houd er rekening mee dat de daadwerkelijke dempingswaarde van deze pad zal variëren met de micpre ingangsimpedantie (laag, medium of hoog) en daarom is het gebruik van uw oren en ogen hier het beste beleid!

ø Polariteitsomkering
Polariteitsomkering (180 graden) kan op elk kanaal worden toegepast om ervoor te zorgen dat multi-mic setups zo vol mogelijk klinken. VERGEET NOOIT DE FASE TE CONTROLEREN.
Om de fasecoherentie op multi-mic setups te controleren, gebruikt u eerst altijd een zorgvuldige microfoonplaatsing en drukt u vervolgens op de ø-schakelaar (3) op verschillende combinaties van kanalen om de volste, meest solide lage frequentieweergave van de bron te vinden.
Bij drumkitopnames kan het zijn dat de kickdrum uit fase is met de overheads, of dat de onderste snaredrummicrofoon uit fase is met de bovenste snaredrummicrofoon, enz. Soms is een overhead uit fase met de kickdrum, dus verplaats microfoons eerst en gebruik vervolgens de polariteitsomkeerschakelaar om het beste compromis te vinden.

Sweepable High Pass Filter

De sweepable HPF is 2e orde 12dB per octaaf en kan worden gebruikt om headroom te vergroten en lage frequentie rumble etc. op te schonen. Schakel dit in door op de schakelaar (4) te drukken en de frequentie control (5) aan te passen.

Variabele ingangsimpedantie

Een opvallende functie van de ASP880 is de variabele ingangsimpedantie (Z) regeling.
Er zijn drie impedantie-instellingen op de unit, en deze kunnen worden gebruikt om verschillende voicings uit uw microfooncollectie te halen door de uitgangstrap van de microfoon anders te belasten.
Met name microfoons met transformatoruitgangen, zoals SM57 / SM7 dynamische microfoons of Coles 4038 ribbon microfoons, bieden vaak merkbare veranderingen in toon wanneer ze in verschillende belastingen worden gebruikt.

De drie instellingen op ASP880 zijn:

• LO 200 Ω
• MED 1400 Ω
• HI 3600 Ω

Neem bijvoorbeeld de dynamische uitgangsimpedantie van een SM57 (alleen ter illustratie):

De bron (microfoon) en belasting (microfoonvoorversterker) vormen een overbruggingsspanningsdeler, die verschillende weerstandswaarden bevat voor de bron bij verschillende frequenties - waardoor een variërende frequentierespons ontstaat (of verschillende uitgangsniveaus voor elk deel van de SM57 impedantiecurve) en dus een verandering in toon kan worden waargenomen.

MIC - BRON
310 Ω @ 1kHz
Variërend bij alle frequenties

Doorgaans is er een verandering in niveau, timbre, punch en toon bij het veranderen van Z. Ribbonmicrofoons staan erom bekend dat ze van HI-Z ingangen houden.

Variabele ingangsimpedantie - Luisteren
Tijdens het luisteren kan dit diagram nuttig zijn als je je oor probeert te trainen om de verschillen te horen.

Let op het volgende:

1. Verandering in niveau
2. Verandering in snelheid (Transient Response)
3. Verandering in toon (Frequentierespons)
4. Verandering in detail

Houd er rekening mee dat sommige microfoontypes (transformatorloze condensatortypes) mogelijk geen hoorbare veranderingen produceren vanwege hun elektronisch gebufferde uitgangstrappen die lineaire uitgangsimpedanties hebben met betrekking tot frequentie en daarom minder vatbaar zijn voor veranderingen in belasting.
Raadpleeg in geval van twijfel uw microfoon datasheet & fabrikant.

Analoge lijnuitgangen

ASP880 is voorzien van 8 analoge, cross-coupled lijn driver uitgangen op DB25. Deze volledig gebalanceerde uitgangen gebruiken dezelfde circuitry als onze beproefde ASP8024 vlaggenschip console en bieden "transformatorachtige" differentiële lijn drive en hoge headroom met een stevig, transparant paar operationele versterkers.


Gebruik deze uitgangen om ASP880 te gebruiken als een standalone acht kanaals analoge mic pre.

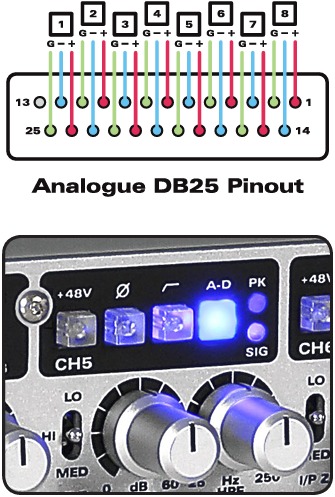

Deze uitgangen zijn bedraad als Tascam DB25 standaard met 100Ω uitgangsimpedantie en +27.5dBu maximum level.

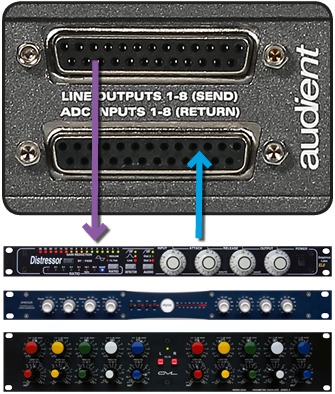

AD Converter Direct Access / Inserts

ADC gebalanceerde lijningangen zijn beschikbaar op een DB25-connector op het achterpaneel (ook Tascam-formaat). U kunt deze gebruiken om rechtstreeks toegang te krijgen tot de AD-converter met +18dBu ingang headroom (0dBFS = +18dBu) voor lijnniveau signalen, waardoor u de ADC kunt voeden vanuit andere bronnen, zoals alternatieve mic pres etc. Dit biedt echter ook een pad waarin u processing outboard kunt invoegen, zoals EQ & compressie tussen de mic pres en ADC - handig!!
Om de directe AD-toegang te activeren, drukt u op de A-D-schakelaar (switch) op het voorpaneel op elk kanaal.

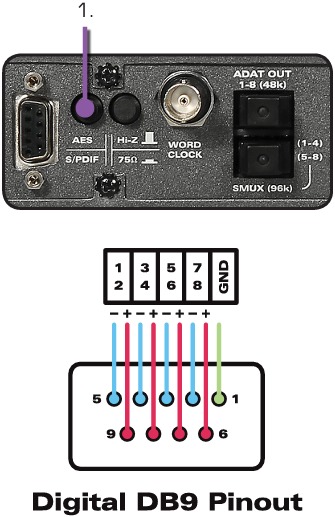

Digitale uitgangen - AES - S/PDIF

De on-board digitale kaart in ASP880 kan zowel dubbele snelheid (96kHz) AES- als ADAT-uitgangssignalen leveren.
De AES-uitgang is beschikbaar op een 9-pins DSUB-connector en is volledig transformator gebalanceerd volgens de AES-specificatie. De 9-pins DB9-connector biedt acht kanalen gebalanceerde AES digitale uitgang en de bedradingspinout wordt hieronder weergegeven.

Door op de AES - S/PDIF-schakelaar (1) te drukken, wordt de DB9-uitgangstrap omgeschakeld naar consumentenformaat (lagere signaalamplitude enz.) voor S/PDIF-werking. In de meeste gevallen gebruikt u waarschijnlijk de AES professionele output, dus deze schakelaar kan in de uit-stand blijven totdat deze nodig is.

Digitale uitgangen - ADAT SMUX

De digitale kaart biedt ook gelijktijdige ADAT optische output op de achterkant van de unit met volledige SMUX dubbele snelheidscapaciteit.
Voor <48kHz werking moet een enkele optische kabel worden aangesloten vanaf de bovenste (1-4) ADAT-poort. Dit levert 8 kanalen @ 48kHz. Voor >48kHz werking moeten twee optische kabels worden gebruikt, met vier kanalen op elk voor volledige 8ch 98kHz werking.

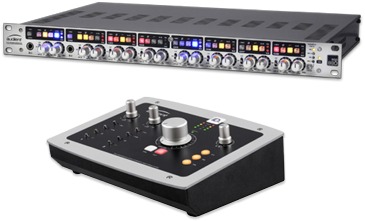

ASP880 & iD22 - Perfecte Harmonie
Door ASP880 te combineren met onze iD22 USB-opname-interface via ADAT - krijg je 10 audient mic preamps, 10 top-of-the-range Burr-Brown AD-converters en 6 ongerepte DAC-uitgangen voor monitoring! Mooi!

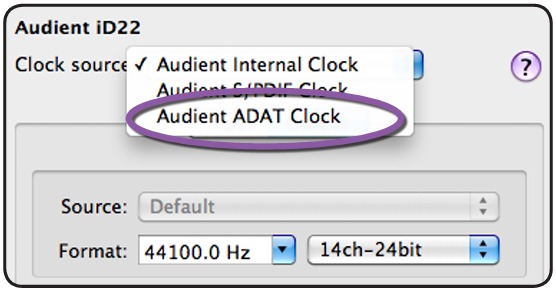

Clocking met de ASP880

Er zijn twee manieren om ASP880 digitaal in uw systeem te integreren:

• Als een MASTER klokbron - interne klok
• Als een SLAVE apparaat - externe klok

Master Clock Operation - INTERN
Ervan uitgaande dat u de ASP880 digitale output aansluit op een DAW/opname-interface met AES- of ADAT-ingangen, kan de ASP880 als volgt als bron worden ingesteld:

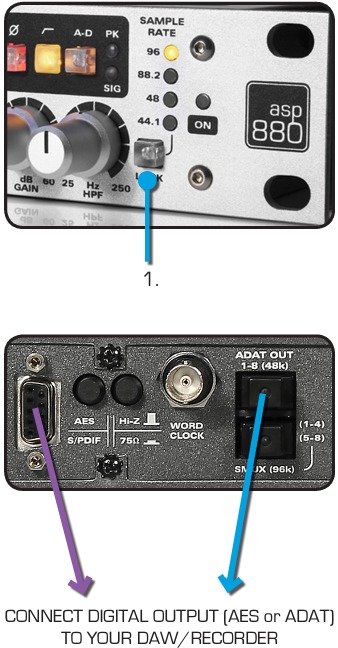

Selecteer de juiste sample rate op de voorkant van ASP880 door op de SAMPLE RATE-schakelaar (1) te drukken.

Zorg ervoor dat uw DAW/recorder sessie is ingesteld op dezelfde sample rate en dat de klokbron is ingesteld op externe digitale input (AES of ADAT).
Uw DAW/recorder zou automatisch de sample rate moeten volgen die is ingesteld op de voorkant van de ASP880. Let op: zowel de AES- als ADAT-output zijn gelijktijdig, zodat u tegelijkertijd een back-up recorder kunt voeden op locatie gigs!

Slave Clock Operation - EXTERNE
U heeft mogelijk een studio master klokbron zodat alle digitale apparaten synchroniseren met uw sessie sample rate, of misschien wilt u dat de ASP880 uw DAW/recorder sessie sample rate volgt, zodat u de unit niet opnieuw hoeft te configureren wanneer u tussen sessies met verschillende sample rates schakelt.
Om dit te doen, moet u de ASP880 digitale kaart instellen op SLAVE op een externe klokbron.

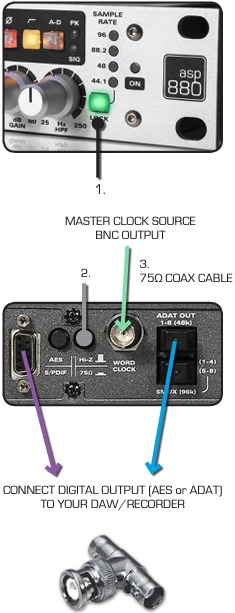

Druk op de SAMPLE RATE schakelaar (1) totdat deze groen knippert (externe klokmodus).
Zorg ervoor dat uw master klokbron is aangesloten via een 75Ω coaxiale BNC-kabel op de Word Clock-ingang op ASP880 (2) - met een geldig kloksignaal aanwezig, moet de groene LED in de SAMPLE RATE schakelaar continu branden, wat duidt op externe vergrendeling.
Als ASP880 het enige of laatste apparaat in de klokketen is dat wordt gevoed door de master klok, ga dan verder en druk op de 75Ω terminatieschakelaar (3) om ervoor te zorgen dat de kloklijn correct wordt belast om transmissielijneffecten te stoppen.
Als u een BNC T-Bar gebruikt om kloksignalen naar verschillende apparaten te distribueren - zorg er dan voor dat het laatste apparaat in de keten is afgesloten (75Ω).

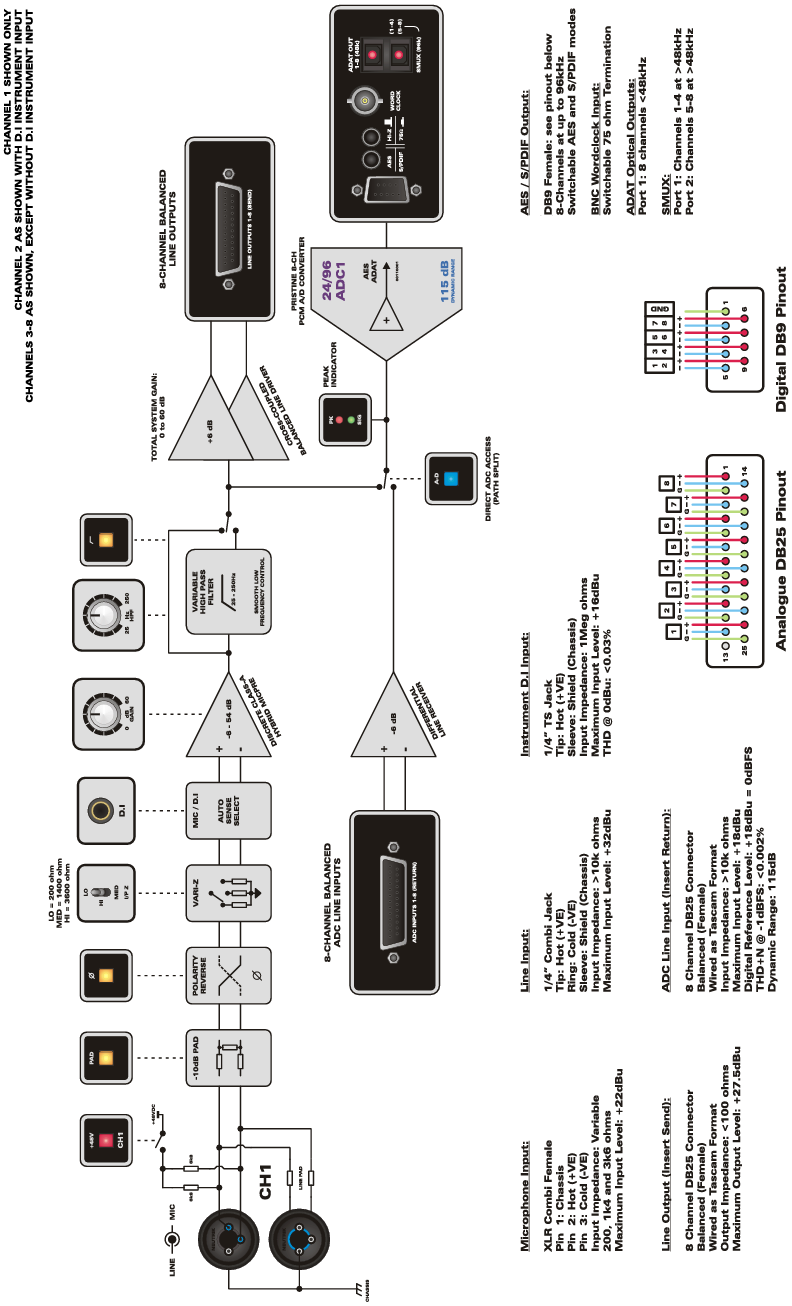

ASP880 Blokdiagram

Probleemoplossing

Mijn microfoons produceren geen signaal?

Controleer nogmaals of de fantoomvoeding is ingeschakeld via de schakelaar (switch) op het voorpaneel, probeer XLR-kabels te verwisselen en controleer vervolgens alle aansluitingen op de recorder.

Ik kan de ASP880 niet clocken vanaf een externe klokbron, of je ervaart klikken & pops?

Controleer nogmaals of u de klokbron hebt ingesteld op extern door de SAMPLE RATE schakelaar (switch) op het voorpaneel te gebruiken, druk erop totdat deze groen knippert. Dit selecteert de externe klokmodus.
Controleer vanaf hier uw master klokbron nogmaals en zorg ervoor dat deze is aangesloten via een 75Ω BNC coaxiale kabel op de ASP880 BNC wordclock-ingang.
Mits u een geldige klokbron heeft, zou ASP880 er zonder problemen mee moeten synchroniseren en de SAMPLE RATE led in de schakelaar (switch) continu branden. Dit laat zien dat de unit is vergrendeld. Als u pops & clicks ervaart - controleer dan alle master/slave apparaatconfiguraties en bekabeling. Een systeem mag slechts één master klok hebben.

FAQs

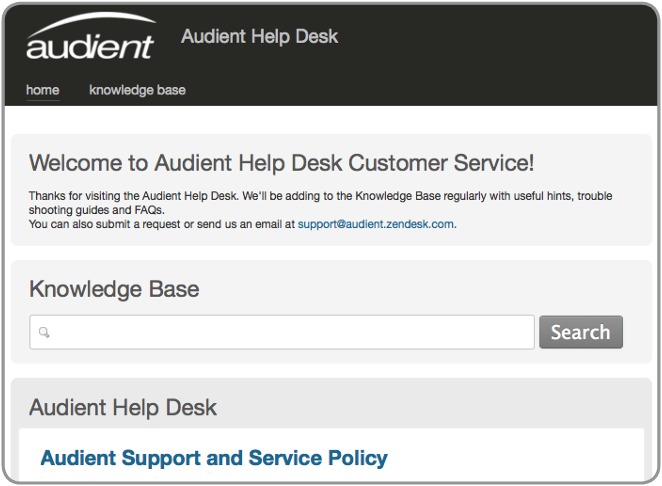

Voor meer informatie en service-informatie / ondersteuning, zoek in onze online Knowledge Base hier: www.audient.com/support

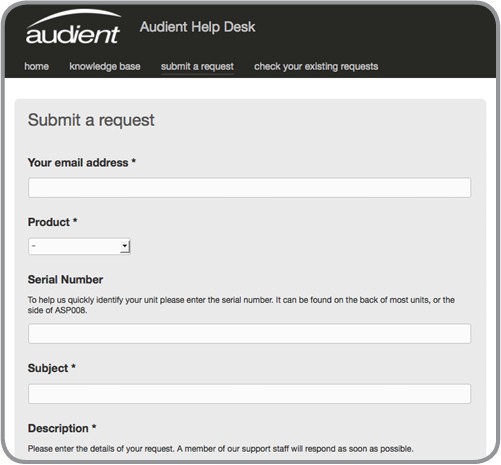

Voor technische ondersteuning kunt u een ticket aanmaken in ons online support systeem, Zendesk, dat ook te vinden is in de support sectie van onze website (zie link hierboven).

Raadpleeg de garantieverklaring voor meer informatie over servicevereisten en ons beleid.

Specificaties

MICROFOON VOORVERSTERKERS:
(gemeten tot insert send)
MIC GAIN: -10 tot +60dB (-10dB Pad)
LINE GAIN: -16 tot +44dB (-10dB Pad)*
PHANTOM POWER: 48v +/-4v @ 10mA/kanaal
MIC EIN: <-127.5dBu
CMRR: >80dB @ 100 tot 10kHz
MAXIMAAL INGANGSNIVEAU: +22dBu (+32dBu met Pad)
INGANGSIMPEDANTIE
Mic LO: 200Ω Balanced
Mic MED: 1k4Ω Balanced
Mic HI: 3k6Ω Balanced
Line (All Z): >10kΩ Balanced
FREQUENCY RESPONSE: +/-0.5dB 10Hz tot 100kHz
CROSSTALK: <-85dBu @ 1kHz & 10kHz
THD+N @ 0dBu (1kHz): 0.003% (-90.5dBu)
SNR: >90dB
HPF: Sweepable van 25Hz tot 250 Hz
2e orde (12dB/Octave)
XLR: Pin 2 (Hot), Pin 3 (Cold) & Pin 1 (Shield)
1/4" JACK: TIP (Hot), RING (Cold) & SLEEVE (Shield)

* Het line input niveau bij de combi jacks wordt beïnvloed door de input impedantie switch positie, dit kan gebruikt worden als een tweede pad controle om line input ranges aan te passen op alle kanalen.

DISCRETE JFET D.I (Kanalen 1 & 2):
(gemeten tot line outputs / insert send)
D.I GAIN: -10 tot +60 dB (-10dB Pad)
MAXIMAAL INGANGSNIVEAU: +16dBu (typerend), +22dBu
INGANGSIMPEDANTIE: 1MegΩ Unbalanced
FREQUENCY RESPONSE: +/-0.5dB 10Hz tot 50kHz
THD+N @ 0dBu (1kHz): <0.03% (-70dBu)
SNR: 89dB
1/4" JACK: TIP (Hot) & SLEEVE (Shield)

LINE OUTPUTS (Insert Sends):
MAXIMAAL OUTPUT NIVEAU: +27.5dBu
OUTPUT IMPEDANTIE: <100Ω Balanced

ADC LINE INPUTS (Insert Returns):
(gemeten bij AES output onder AES-17)
MAXIMAAL INGANGSNIVEAU: +18dBu
DIGITAAL REFERENTIE NIVEAU: 0dBFS = +18dBu
INGANGSIMPEDANTIE: >10kΩ Balanced
FREQUENCY RESPONSE: +/-0.5dB 10Hz tot Fs/2
CROSSTALK: <-80dBu @ 1kHz & 10kHz
THD+N @ -1dBFS (1kHz): <0.002% (-94dB)
THD+N @ -6dBFS (1kHz): <0.002% (-94dB)
DYNAMIC RANGE: 113dB un-weighted
115dB A-weighted
PEAK LED LINEUP: +16dBu (-2dBFS)
SIGNAL LED LINEUP: -10dBu (-28dBFS)

DIGITAL i/o:
ADAT 8 KANALEN SMUX: 44.1 - 96kHz
AES | S/PDIF 8 KANALEN: 44.1 - 96kHz
CLOCK: Internal of External
WORDCLOCK INPUT: 75Ω BNC
Optionele 75Ω Termination

POWER SUPPLY:
High stability, low noise internal SMPS
Fanless, quiet operation
Works anywhere in the world without reconfiguring
LINE VOLTAGES: 90 to 264V (a.c)
INTERNAL RAILS: +/-18VDC, +48VDC & +5VDC
FUSE: T1A (1Amp Time Delay)
CONSUMPTION: Maximum 40 Watts

GEWICHT: 4.0 kg

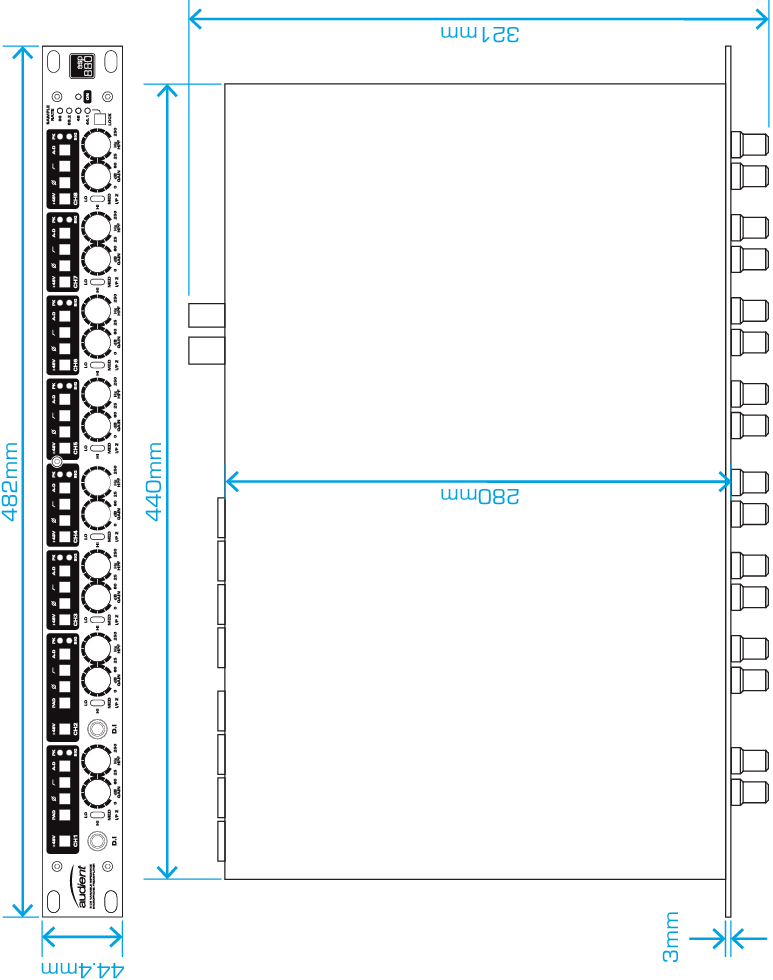

Afmetingen

Garantie

Garantieverklaring
Uw ASP880 wordt geleverd met een fabrieksgarantie van één jaar (12 maanden) vanaf de datum van verzending naar de eindgebruiker.
De garantie dekt defecten als gevolg van defecte materialen die bij de fabricage zijn gebruikt en defecte fabricage.
Tijdens de garantieperiode zal audient naar eigen goeddunken de defecte eenheid repareren of vervangen, mits deze franco is geretourneerd naar een geautoriseerd audient servicecentrum. We bieden geen garantiereparatie als dit naar onze mening het gevolg is van ongeautoriseerde modificatie, misbruik, nalatigheid of een ongeval.
Wij aanvaarden de aansprakelijkheid om uw ASP880 te repareren of te vervangen zoals hierboven beschreven. Wij aanvaarden geen enkele aanvullende aansprakelijkheid. Deze garantie heeft geen invloed op uw wettelijke rechten jegens de persoon die dit product heeft geleverd - deze is een aanvulling op die rechten.

Garantiebeperkingen
Deze garantie dekt geen schade als gevolg van een ongeval of misbruik. De garantie is ongeldig tenzij reparaties worden uitgevoerd door een erkend servicecentrum. De garantie is ongeldig als de unit is aangepast anders dan op instructie van de fabrikant. De garantie dekt geen componenten met een beperkte levensduur en die periodiek moeten worden vervangen voor optimale prestaties. Wij garanderen niet dat de unit op een andere manier zal werken dan beschreven in deze handleiding.

Audient Ltd
Aspect House
Herriard
Hampshire
RG25 2PN
Verenigd Koninkrijk
Tel: 0044 1256 381944
www.audient.com

Service

Service Informatie
ASP880 bevat geen door de gebruiker te onderhouden componenten, raadpleeg gekwalificeerd servicepersoneel voor diagnose en reparatie. Uw garantie vervalt als u knoeit met het apparaat op componentniveau. Als u vragen heeft met betrekking tot de reparatie, neem dan contact op met Audient Ltd.
In het geval dat uw ASP880 gerepareerd moet worden, is het noodzakelijk om voorafgaand aan de verzending contact op te nemen met Audient Ltd en wordt een Return Materials Authorization (RMA) nummer toegewezen. Dit nummer dient als referentie voor u en helpt het retourproces te vergemakkelijken en te versnellen. Wanneer de unit wordt geretourneerd, voeg dan dit RMA-nummer samen met een beschrijving van de fout toe in de verpakkingsdoos. Audient vereist dat zendingen vooraf betaald zijn (voor reparaties onder garantie dekken wij de retourzending).
Om een RMA aan te vragen, toegang te krijgen tot technische ondersteuning & FAQs, om hulp bij het oplossen van problemen te vragen of een vraag te stellen, gaat u naar: www.audient.com/support

Verklarende woordenlijst

Connect met ons
facebook.com/audient
twitter.com/audientworld
youtube.com/audienthampshire

Referenties

• Overview - Audient
• Audient - Home
• Facebook
• http://twitter.com/audientworld
• Audient - YouTube

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Audient ASP880 Handleiding

Beschikbare talen
