Excalibur RS-360-EDP Handleiding

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke storing veroorzaken en (2) Dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.
De fabrikant is niet verantwoordelijk voor radio- of tv-storingen veroorzaakt door ongeautoriseerde wijzigingen aan deze apparatuur. Dergelijke wijzigingen kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

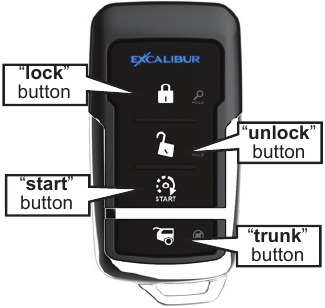

Zenderoverzicht

Onderdeelnummer zender:
1411-03
Neem contact op met uw dealer of bezoek www.caralarm.com om vervangende zenders te bestellen.

Batterij vervangen:
Verwijder de kleine schroef van de onderste achterkant en scheid de zenderhelften. Vervang de CR2032 batterij (of met 2 CR2016 batterijen) en zet de zenderbehuizing weer in elkaar.

Dit systeem is ECHO-compatibel, wat betekent dat u op elk moment kunt upgraden naar 2-weg functionaliteit en een groter bereik (tot 1,6 km!). Het is een eenvoudige upgrade die slechts enkele minuten duurt, dus praat vandaag nog met uw dealer over upgraden met ECHO TECHNOLOGY!!

Zenderfuncties

LOCK (VERGRENDELEN): Druk op de "LOCK" (VERGRENDELEN) knop en laat deze los.

• DE PARKEERLICHTEN KNIPPEREN EENMAAL.
• ALS DE BEVEILIGING IS INGESCHAKELD, ZAL DE SIRENE / HOORN CHIRPEN.

UNLOCK (ONTGRENDELEN): Druk op de "UNLOCK" (ONTGRENDELEN) knop en laat deze los.

• DE PARKEERLICHTEN KNIPPEREN TWEE KEER EN BRANDEN VERVOLGENS 30 SECONDEN.
• ALS DE BEVEILIGING IS INGESCHAKELD, ZAL DE SIRENE / HOORN TWEE KEER CHIRPEN.

TRUNK RELEASE / CHANNEL 2 (KOFFERBAK OPENEN / KANAAL 2): Houd de "TRUNK" (KOFFERBAK) knop 3 seconden ingedrukt.

• HET SYSTEEM WORDT UITGESCHAKELD / ONTGRENDELD EN DE KOFFERBAK GAAT OPEN (INDIEN AANWEZIG).

REMOTE START (STARTEN OP AFSTAND): Druk tweemaal binnen 5 seconden op de "START" (STARTEN) knop en laat deze los (zie gebruikersfunctie #8 voor extra opties).

• DE PARKEERLICHTEN KNIPPEREN EENMAAL EN HET STATUSLAMPJE KNIPPERT SNEL.
• HET SYSTEEM SCHAKELT DE ONTSTEKING IN EN GAAT VERDER MET HET STARTEN VAN DE MOTOR.
• ZODRA DE MOTOR DRAAIT, GAAN DE PARKEERLICHTEN BRANDEN EN BLIJVEN BRANDEN EN DE STATUSLAMPJES KNIPPEREN LANGZAAM.

• Als de motor afslaat, zal het systeem maximaal 3 extra pogingen ondernemen.
• Elke keer dat u parkeert, stelt u de klimaatregeling in zoals gewenst wanneer u de startmotor op afstand gebruikt. De motor draait gedurende de vooraf ingestelde looptijd (zie gebruikersfunctie #1).
• Run Time Extender (Looptijdverlenger): Druk één keer op de "START" (STARTEN) knop tijdens het starten op afstand om de timer voor de motorlooptijd opnieuw te starten.
  OPMERKING: Dit kan slechts één keer per startcyclus op afstand worden gebruikt.
• Als u besluit niet met uw voertuig te rijden, kunt u de startmotor op afstand uitschakelen met dezelfde methode om deze in te schakelen (standaard = druk twee keer op "START" (STARTEN) binnen 5 seconden).
  OPMERKING: Als de activering van de startmotor op afstand is geprogrammeerd voor 1 keer drukken, activeert de eerste keer drukken de Run Time Extender (Looptijdverlenger), dus een extra keer drukken is vereist om de startmotor op afstand uit te schakelen.
• Bij het betreden van het voertuig tijdens de startmodus op afstand, draait u de contactsleutel naar de "ON/RUN" (AAN/DRAAIEN) positie (NIET STARTEN!!). Wanneer u het rempedaal intrapt, wordt de startmotor op afstand uitgeschakeld, waardoor de contactsleutel het overneemt.

PANIC (PANIEK): Houd de "LOCK" (VERGRENDELEN) of "UNLOCK" (ONTGRENDELEN) knop 3 seconden ingedrukt.

• DE SIRENE / HOORN GAAT AF, DE PARKEERLICHTEN KNIPPEREN EN DE DEUREN WORDEN VERGRENDELD OF ONTGRENDELD, AFHANKELIJK VAN WELKE KNOP WORDT INGEDRUKT.

SILENT LOCK / UNLOCK (STILLE VERGRENDELING / ONTGRENDELING): Druk tweemaal binnen 5 seconden op de "TRUNK" (KOFFERBAK) knop.

• DE PARKEERLICHTEN KNIPPEREN EN HET SYSTEEM WORDT VERGRENDELD/INGESCHAKELD OF ONTGRENDELD/UITGESCHAKELD, AFHANKELIJK VAN DE HUIDIGE SYSTEEMSTATUS.

REMOTE VALET (VALET OP AFSTAND): Druk binnen 5 seconden op "LOCK" (VERGRENDELEN) en vervolgens op "UNLOCK" (ONTGRENDELEN) en vervolgens op "TRUNK" (KOFFERBAK) + "START" (STARTEN).

• HET SYSTEEM GAAT NAAR DE VALET-MODUS.

SENSOR BYPASS (SENSOR OVERSLAAN): Druk binnen 5 seconden na het vergrendelen/inschakelen van het alarmsysteem op de "TRUNK" (KOFFERBAK) knop en laat deze los.

• HET SYSTEEM GEEFT EEN CHIRP AAN OM AAN TE GEVEN DAT DE SENSOR IS OVERGESLAGEN.
  OPMERKING: ALARMFUNCTIES MOETEN ZIJN INGESCHAKELD EN EEN OPTIONELE SENSOR MOET ZIJN TOEGEVOEGD OM DEZE FUNCTIE TE GEBRUIKEN.

LOW VOLTAGE/TEMP AUTO START (AUTOMATISCH STARTEN BIJ LAGE SPANNING/TEMPERATUUR): Druk binnen 5 seconden na het vergrendelen/inschakelen van het systeem op de "START" (STARTEN) knop en laat deze los.

• HET SYSTEEM GEEFT EEN CHIRP AAN OM AAN TE GEVEN DAT HET AUTOMATISCH STARTEN BIJ LAGE SPANNING/LAGE TEMPERATUUR (ALLEEN 15 GRADEN) IS GEACTIVEERD.
  OPMERKING: AUTOMATISCH STARTEN BIJ LAGE TEMPERATUUR IS ALLEEN BESCHIKBAAR OP EDP+ MODELLEN.

AUXILIARY FUNCTIONS 1-4 (AUXILIAIRE FUNCTIES 1-4):
De werkelijke werking van deze functies zal van auto tot auto verschillen. Ze zijn ontworpen om extra functies te bedienen, zoals automatische schuifdeuren of gemotoriseerde luiken. Aux 1-4 zijn virtuele uitgangen die alleen beschikbaar zijn wanneer dit systeem is geïntegreerd met het datanetwerk van het voertuig. Raadpleeg uw installateur om te achterhalen of een van deze functies beschikbaar is en bevestig vervolgens elke bewerking.

• Auxiliary 1 Function (Auxiliaire functie 1): Om deze functie te activeren, drukt u tegelijkertijd op de knoppen "trunk" (kofferbak) en "start" (starten) en laat u ze los)
• Auxiliary 2 Function (Auxiliaire functie 2): Om deze functie te activeren, drukt u tegelijkertijd op de knoppen "lock" (vergrendelen) en "trunk" (kofferbak) en laat u ze los)
• Auxiliary 3 Function (Auxiliaire functie 3): Om deze functie te activeren, drukt u tegelijkertijd op de knoppen "unlock" (ontgrendelen) en "start" (starten) en laat u ze los)
• Auxiliary 4 Function (Auxiliaire functie 4): Om deze functie te activeren, drukt u tegelijkertijd op de knoppen "unlock" (ontgrendelen) en "trunk" (kofferbak) en laat u ze los)

Andere functies voor starten op afstand

AUTOMATISCH STARTEN BIJ LAGE BATTERIJSPANNING/LAGE TEMPERATUUR

OPMERKING: Temperatuurgerelateerde functies zijn alleen beschikbaar op EDP+ modellen.

Deze functie start de motor automatisch als de batterijspanning van het voertuig onder de 11 volt zakt of als de binnentemperatuur daalt tot 15 (of 32) graden Fahrenheit. U moet deze functies elke keer activeren wanneer u uw auto parkeert om ze te gebruiken. Ze kunnen op een van de volgende twee manieren worden geactiveerd:

Methode 1 - Valet-schakelaar

• Zet de contactsleutel "aan" en vervolgens "uit" (motor draait niet) en druk binnen 7 seconden tweemaal op de valet-schakelaar. Als er een vertraging van 2 seconden is zonder extra keren op de valet-knop te drukken, zal de claxon 3 keer klinken om de startmodus voor lage spanning te activeren.
• Om het starten bij lage temperatuur te activeren, gaat u naar de startmodus voor lage spanning zoals hierboven beschreven, maar direct nadat de claxon klinkt, drukt u 1 keer (15 graden) of 2 keer (32 graden) binnen 5 seconden op de valet-schakelaar. De claxon klinkt ter bevestiging van uw selectie.

Methode 2 - Met de controller (lage spanning + lage temperatuur - alleen 15 graden)

• Druk binnen 5 seconden na het indrukken van LOCK (VERGRENDELEN) op de START (STARTEN) knop. U krijgt één chirp ter bevestiging.

OPMERKING: Wanneer de startmodus voor lage temperatuur is geactiveerd, wordt ook de startmodus voor lage spanning geactiveerd. Deze functies werken eenmaal per twee uur totdat de contactsleutel "AAN" wordt gezet.

TURBO TIMER FUNCTIE

Dit wordt aanbevolen voor voertuigen die zijn uitgerust met een turbolader. Het zorgt ervoor dat de motor na het rijden stationair draait om de turbo af te koelen. Wanneer deze door de installateur programmeerbare functie (#10) is ingeschakeld, houdt het systeem de motor automatisch als volgt draaiende:

• Houd met draaiende motor het rempedaal ingedrukt en trek de parkeerrem aan. Wanneer het rempedaal wordt losgelaten, houdt het systeem de motor gedurende de geprogrammeerde tijd (1, 2 of 3 minuten) draaiende en schakelt het vervolgens automatisch uit.
• Het systeem kan worden vergrendeld terwijl de motor draait. Turbo Timer kan worden voorkomen, of "overgeslagen" indien gewenst, door de motor uit te schakelen voordat de parkeerrem wordt aangetrokken.

PIT-STOP FUNCTIE

Met deze functie kunt u uw motor laten draaien voor snelle boodschappen. Om deze functie te gebruiken, laat u de motor normaal draaien met de contactsleutel en uw voet van het rempedaal. Druk tweemaal op de valet-schakelaar; de parkeerlichten knipperen en de claxon chirpt 5 keer. Zet de sleutel uit en de motor blijft draaien gedurende de geprogrammeerde looptijd.

STARTEN MET HANDGESCHAKELDE VERSNELLINGSBAK

Starten op afstand met een handgeschakelde versnellingsbak vereist een andere installatiemethode en installateurfunctie #11 moet worden ingeschakeld. Ook moet een installatieprocedure worden uitgevoerd die ervoor zorgt dat de versnellingsbak in de neutraalstand is gezet telkens wanneer u uw voertuig verlaat en van plan bent om later de startmotor op afstand te gebruiken. Voer deze stappen uit:

1. Houd met draaiende motor het rempedaal ingedrukt, trek de parkeerrem aan en laat het rempedaal los.
2. Gebruik de zender alsof u de startmotor op afstand activeert (standaard: druk tweemaal op START). Het statuslampje begint langzaam te knipperen.
3. Zet de contactsleutel uit en verlaat het voertuig.
4. Druk op LOCK (VERGRENDELEN) op de zender. De motor wordt uitgeschakeld (tenzij de turbotimer is ingeschakeld) en het statuslampje knippert elke 2 seconden om aan te geven dat de startmotor op afstand kan worden gestart.

OPMERKING: het starten met een handgeschakelde versnellingsbak wordt geannuleerd als u het voertuig betreedt nadat u de installatieprocedure hebt uitgevoerd.

Beveiligingssysteemfuncties (OPTIONEEL)

Dit systeem is uitgerust met onze exclusieve VIRTUAL ALARM (VIRTUEEL ALARM) technologie. De beveiligingsfuncties die in dit gedeelte worden beschreven, zijn beschikbaar als een eenvoudige upgrade bij uw dealer. Het kan een plug-in module en wat extra configuratie vereisen, maar zal de mogelijkheden van uw systeem aanzienlijk verbeteren en diefstalbeveiliging aan uw voertuig toevoegen.

NEEM VANDAAG NOG CONTACT OP MET UW DEALER OVER UPGRADEN!

LAATSTE DEUR INSCHAKELEN

Dit systeem kan worden geconfigureerd om automatisch in te schakelen wanneer alle deuren van het voertuig zijn gesloten (zie gebruikersfunctie #9). Indien ingeschakeld, zal de sirene/claxon eenmaal chirpen wanneer alle deuren zijn gesloten. Het start een aftelling van 30 seconden (aangegeven door een snel knipperend statuslampje), waarna het systeem wordt vergrendeld en/of ingeschakeld. De inschakelvertraging van 30 seconden wordt gepauzeerd terwijl een toegangspunt open is. Het AAN zetten van de contactsleutel annuleert de inschakelreeks totdat de sleutel wordt uitgezet en de deuren weer allemaal zijn gesloten.

OPMERKING: Installateurfunctie #13 moet AAN staan en het systeem moet zijn aangesloten voor beveiligingsfuncties.

AUTOMATISCH HERINSCHAKELEN

Dit schakelt het alarm automatisch opnieuw in als het systeem wordt uitgeschakeld vanaf de afstandsbediening (zie gebruikersfunctie #10). Wanneer het systeem op afstand wordt uitgeschakeld, start het systeem een aftelling van 90 seconden (snel knipperend statuslampje) om het systeem in te schakelen. Dit is handig als de controller per ongeluk het systeem uitschakelt wanneer het in een tas of zak wordt bewaard waar andere items mogelijk op de knoppen kunnen drukken. Met ENHANCED AUTO REARM (VERBETERD AUTOMATISCH HERINSCHAKELEN) kunt u de aftelling annuleren door UNLOCK (ONTGRENDELEN) een tweede keer in te drukken binnen 5 seconden na de eerste keer drukken om het alarm uit te schakelen.

OPMERKING: Installateurfunctie #13 moet AAN staan en het systeem moet zijn aangesloten voor beveiligingsfuncties.

VOORWAARSCHUWINGSDETECTIE

EXTERNE SENSOREN ZIJN OPTIONELE UPGRADES. NEEM CONTACT OP MET UW DEALER.
De optionele impactsensor is ontworpen om, naast het detecteren van een volledige impact, potentiële overtreders te waarschuwen wanneer deze een lichte impact op het voertuig detecteert. Het systeem reageert door 3 keer met de sirene/claxon te chirpen en de deuren te vergrendelen. Dit is erg handig wanneer een indringer de deur probeert te openen met "slim jim"-achtige apparaten.

WANNEER HET SYSTEEM AFGAAT

Als het systeem zou worden gecompromitteerd terwijl het is ingeschakeld, zal het afgaan, waarbij de sirene/claxon klinkt en de parkeerlichten 30 seconden knipperen (programmeerbaar). Bij het uitschakelen van het systeem na een trigger-evenement, zal de sirene/claxon 4 keer chirpen en de parkeerlichten 4 keer knipperen in plaats van de standaard 2 keer.

LOCK ON TRIGGER (VERGRENDELEN BIJ TRIGGER): Als een deur wordt geopend wanneer het systeem wordt geactiveerd, wacht het tot de deur weer is gesloten en vergrendelt vervolgens de deuren. Deze gepatenteerde functie is handig om een dief verder de toegang tot het voertuig te ontzeggen.
STORM SAFE MODE (STORMVEILIGE MODUS): Wanneer het systeem wordt geactiveerd, stopt het indrukken van de knop "UNLOCK" (ONTGRENDELEN) het alarm met afgaan, maar blijven de deuren vergrendeld. Deze functie is handig als u een valse triggersituatie heeft als gevolg van heftig weer.
ZONE VIOLATION RECALL (ZONE SCHENDING OPROEPEN): Het systeem kan u vertellen welke zones het laatst zijn geactiveerd. Het statuslampje van het systeem knippert om aan te geven welke zone is geactiveerd. Dit gebeurt tijdens de alarmcyclus EN na het uitschakelen. Het systeem slaat de laatst geactiveerde zone op totdat de contactsleutel van het voertuig wordt aangezet. Zie het gedeelte "Het statuslampje" voor een verdere uitleg van deze functie.
NUISANCE PREVENTION (OVERLAST PREVENTIE): Als het systeem binnen 15 minuten 5 keer voorwaarschuwt, slaat het de zone over voor de rest van de 15 minuten voordat het de voorwaarschuwingszone opnieuw inschakelt. Als bovendien een volledige triggerzone open blijft, zal het systeem in totaal 3 keer worden geactiveerd voordat de zone wordt overgeslagen. Zodra de zone weer is gesloten, wordt die zone opnieuw ingeschakeld.

De Valet-schakelaar gebruiken

NOOD-OVERRIDE

Als u uw controller verliest of breekt, moet u een nood-override uitvoeren om het systeem uit te schakelen en uw voertuig te gebruiken. Voer hiervoor de volgende stappen uit:

STAP 1 - Betreed het voertuig (het alarm zou moeten afgaan).
STAP 2 - Zet de contactsleutel in de "ON" (AAN) positie.
STAP 3 - Druk eenmaal op de valet-schakelaar (bevindt zich op de raam-montage antenne).
STAP 4 - Zet de ontsteking "UIT".

VALET-MODUS

De Valet-modus schakelt alle beveiligings- en afstandsbedieningsfuncties volledig uit. Keyless entry is nog steeds bruikbaar. Om de Valet-modus te activeren, voert u de volgende stappen uit:

STAP 1 - Schakel het systeem uit met de afstandsbediening of door een nood-override uit te voeren.
STAP 2 - Houd de valet-schakelaar 2 seconden ingedrukt. Het systeem zal eenmaal chirpen en het statuslampje gaat branden.

VALET-MODUS VERLATEN - Druk eenmaal op de valet-schakelaar en laat deze los. Het statuslampje gaat uit.

Het Statuslampje

De statuslampjes, die zich in de raamantenne bevinden, geven een visuele indicatie van de status van het systeem.

STATUS BEVEILIGINGSSYSTEEM

UIT: Het alarm is uitgeschakeld en voert geen automatische functies uit.
AAN: Het alarm bevindt zich in de valetmodus.
LANGZAAM KNIPPEREN: Het alarm is ingeschakeld en bewaakt alle toegangspunten.
SNEL KNIPPEREN: Een van de automatische inschakelfuncties is bezig.

AUTOMATISCHE ZENDERVERIFICATIE

Telkens wanneer u de contactsleutel aanzet, knippert het statuslampje een aantal keer dat gelijk is aan het aantal zenders dat op het systeem is geprogrammeerd. Deze unieke beveiligingsfunctie bestrijdt potentiële dieven (valetmedewerker, monteur, enz.) die zonder uw medeweten hun eigen zender toevoegen en later toegang krijgen tot uw voertuig.

ALARMZONE-SCHEIDINGSGEHEUGEN

Als het beveiligingssysteem wordt geactiveerd, knipperen de statuslampjes bij het uitschakelen een aantal keer om precies aan te geven welke zones zijn geschonden. Het slaat de laatste 2 geschonden circuits op en herhaalt voortdurend het knipperpatroon totdat de contactsleutel van het voertuig wordt aangezet.

2 KEER KNIPPEREN: Motorkaptrigger
3 KEER KNIPPEREN: Deurtrigger
4 KEER KNIPPEREN: Sensorpoorttrigger

STATUS AFSTANDSBEDIENING STARTEN

LANGZAAM KNIPPEREN: De motor is succesvol op afstand gestart en draait.
SNEL KNIPPEREN: De startsequentie op afstand is begonnen en is bezig met het starten van de motor van het voertuig.
2 KEER KNIPPEREN, PAUZE: De motor draait terwijl het alarm is ingeschakeld.

DIAGNOSTIEK AFSTANDSBEDIENING STARTEN

Het startsysteem op afstand kan ook aangeven welke zone de laatste startcyclus op afstand heeft beëindigd. Om deze indicator te zien, plaatst u het systeem in de valetmodus. Direct na de pieptoon knippert het statuslampje om aan te geven welke zoneschending heeft plaatsgevonden.

1 KEER KNIPPEREN: Looptijd verlopen.
2 KEER KNIPPEREN: Rempedaal is ingetrapt.
3 KEER KNIPPEREN: Motor afgeslagen of een slecht toerentalsignaal.
4 KEER KNIPPEREN: Commando van zender ontvangen om te stoppen.
5 KEER KNIPPEREN: Het neutrale veiligheidscircuit is geactiveerd.
6 KEER KNIPPEREN: Het alarm is geactiveerd of lage accuspanning.

Anti-Carjacking bescherming

Het systeem is uitgerust met twee afzonderlijke Anti-Carjacking-beschermingsfuncties (ontsteking, open deur of beide) die kunnen worden geselecteerd via gebruikersfunctie #12. Eenmaal geactiveerd, heeft de gebruiker 53 seconden om het Anti-Carjacking-beschermingsproces te annuleren (hieronder beschreven). Als Anti-Carjacking niet wordt geannuleerd, begint de sirene 53 seconden na activering 7 seconden te piepen om de gebruiker te waarschuwen dat het systeem op het punt staat in een alarmtoestand te komen. De Valet-schakelaar mag tijdens deze periode nog eenmaal worden ingedrukt om het Anti-Carjacking-proces te annuleren.
Als het Anti-Carjacking-proces niet wordt geannuleerd voordat de countdown van 60 seconden verloopt, komt het systeem in een alarmtoestand, waarbij de sirene klinkt en de parkeerlichten knipperen. 30 seconden nadat dit is gebeurd, of als de ontsteking in de tussentijd wordt uitgeschakeld, wordt de startonderbreker ingeschakeld. Zodra het systeem in de alarmtoestand komt, reageert het niet op de zender, noch wordt het systeem na 60 seconden automatisch gereset, en het kan alleen worden uitgeschakeld door:

Stap 1 De ontsteking van het voertuig uitschakelen.
Stap 2 De ontsteking weer aanzetten.
Stap 3 Voer binnen 5 seconden een noodonderdrukking uit met behulp van de Valet-schakelaar.

SOORTEN ANTI-CARJACKING BESCHERMING

Ontsteking geactiveerde Anti-Carjacking activeert elke keer dat de ontsteking van het voertuig wordt aangezet. De Valet-schakelaar moet binnen 60 seconden na activering worden ingedrukt om Anti-Carjacking te annuleren.
Deur Anti-Carjacking (optioneel) activeert wanneer een deur wordt geopend nadat het voertuig is gestart en de motor draait. De Valet-schakelaar moet binnen 60 seconden na activering worden ingedrukt om Anti-Carjacking te annuleren.

Zenders programmeren

Standaardprogrammering: Deze methode om extra of vervangende zenders te programmeren heeft geen invloed op de functie "Unauthorized Transmitter Alert" (UTA). Zorg ervoor dat u alle zenders die het systeem moeten bedienen bij de hand hebt voordat u begint.
Stap 1 Zet vervolgens de ontsteking "aan" (start de motor niet).
Stap 2 Druk binnen 5 seconden na stap 1 5 keer op de Valet-schakelaar. De sirene/hoorn klinkt kort om te bevestigen dat het systeem klaar is om een zendercode te leren.
Stap 3 Druk één voor één op de "lock" (vergrendelen) knop op elke zender. Het systeem piept één keer met de sirene/hoorn om te bevestigen dat elk is geleerd. Als er binnen 10 seconden na stap 2 geen code wordt ontvangen, wordt het leerproces automatisch afgesloten.
Stap 4 Zet vervolgens de ontsteking "uit" of wacht 10 seconden om de programmeermodus te verlaten.

Als de functie "Unauthorized Transmitter Alert" is ingeschakeld, activeert het programmeren van een zender op het systeem de "UTA"-waarschuwing en de uitgebreide statuslampje-indicatie. Gedurende de volgende 48 uur klinkt er een korte reeks pieptonen van de sirene/hoorn telkens wanneer de contactsleutel van het voertuig wordt aangezet.

Speciale programmeerprocedure om de UTA-functie in te schakelen: Gebruik deze methode om zenders of optionele controllers te programmeren en om de functie "Unauthorized Transmitter Alert" in te schakelen.
Volg dezelfde stappen als de Standaardprogrammering, maar druk op de zender/controller die wordt geprogrammeerd in plaats van op de "lock" (vergrendelen) knop, druk op de "lock" (vergrendelen) en de "unlock" (ontgrendelen) knoppen samen. Deze actie schakelt de functie "Unauthorized Transmitter Alert" in en programmeert tegelijkertijd de zender of controller om het systeem te bedienen.
Zodra de functie "Unauthorized Transmitter Alert" is ingeschakeld, klinkt de waarschuwing 48 uur na elke zenderprogrammering. Deze functie kan alleen weer worden uitgeschakeld door het systeem terug te sturen naar Omega voor een reset.

Functies programmeren

Een matrix van alle programmeerbare functies en hun opties staat op de laatste pagina van deze handleiding. Raadpleeg de volgende sectie voor gedetailleerde informatie over elke functie. Gebruik de onderstaande procedure om de nodige wijzigingen aan te brengen.

FUNCTIES HANDMATIG WIJZIGEN:
Stap 1 Zet de contactsleutel "AAN" en vervolgens "UIT" (start de motor niet).
Stap 2 Druk binnen 5 seconden na stap 1 5 keer op de valet-schakelaar om toegang te krijgen tot de gebruikersfuncties (druk 10 keer om toegang te krijgen tot de installateurfuncties).
~ De sirene/hoorn klinkt en het statuslampje gaat branden.
Stap 3 Druk binnen 10 seconden na stap 2 op de valet-schakelaar het aantal keren dat overeenkomt met het nummer van de gewenste functie.
~ De sirene/hoorn piept gelijk aan de geselecteerde functie.
Stap 4 Wijzig de functie door op de knop van de afstandsbediening te drukken die overeenkomt met de gewenste instelling.
~ De sirene/hoorn piept gelijk aan de geselecteerde instelling.
Stap 5 Als u meer functies wilt wijzigen, herhaalt u op dit moment stap 3 & 4.
Stap 6 Om het programmeren te verlaten, zet u de contactsleutel "AAN" en vervolgens "UIT". Of het wordt automatisch afgesloten na 10 seconden inactiviteit.

Door de gebruiker programmeerbare functies

Functie #1 - Looptijd Afstandsbediening Starten

10 minuten	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
5 minuten	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
15 minuten	(druk op de "trunk" (kofferbak) knop om te programmeren)
20 minuten	(druk op "start" (starten) om te programmeren)

Dit stelt de maximale tijd in dat de afstandsbediening de motor laat draaien als deze niet op andere manieren wordt uitgeschakeld

Functie #2 - Knipperende Lichtbevestigingen

Ontgrendelen: AAN, RS: AAN	(druk op de "lock" (vergrendelen) knop om te programmeren)
Ontgrendelen: AAN, RS: Knipperen	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
Ontgrendelen: Knipperen, RS: AAN	(druk op de "trunk" (kofferbak) knop om te programmeren)
Ontgrendelen: Knipperen, RS: Knipperen	(druk op de "start" (starten) knop om te programmeren) - STANDAARD

Deze functie beïnvloedt de parkeerlichtbevestigingen voor het ontgrendelen van het systeem en de startfuncties op afstand. Met de bovenstaande opties kunt u elke combinatie selecteren van:
Ontgrendelen: Knipperen - Knippert twee keer na ontgrendelen.
Ontgrendelen: AAN - Knippert twee keer en blijft vervolgens 30 seconden aan na ontgrendelen.
RS: AAN - Blijft aan tijdens de startmodus op afstand.
RS: Knipperen - Knippert één keer per 15 seconden tijdens de startmodus op afstand.

Functie #3 - Bevestiging Pieptoon Volume

Laag (zachtst)	(druk op de "lock" (vergrendelen) knop om te programmeren)
Midden Laag	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
Midden Hoog	(druk op de "trunk" (kofferbak) knop om te programmeren) - STANDAARD
Hoog (luidst)	(druk op de "start" (starten) knop om te programmeren)

Met deze functie kunt u verschillende pieptoonvolumeniveaus kiezen, en bij het programmeren wordt elke selectie bevestigd in het gekozen volume, waardoor het gemakkelijk is om de meest geschikte instelling te kiezen.

Functie #4 - BRUINE Draad Hoorbare Uitvoer

Gepulseerde Claxon Laag	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
Gepulseerde Claxon Gemiddeld	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
Gepulseerde Claxon Hoog	(druk op de "trunk" (kofferbak) knop om te programmeren)
Constante Sirene	(druk op de "start" (starten) knop om te programmeren)

Dit wijzigt de hoorbare uitvoer van de BRUINE draad wanneer het alarm wordt geactiveerd. Constante sirene moet worden geselecteerd bij gebruik van een sirene (andere claxonuitgangen blijven op de Gemiddelde instelling). De claxonopties hebben ook invloed op alle claxonuitgangen die worden gebruikt en wijzigen de functie van de BRUINE draad.

Functie #5 - Ontsteking Gestuurde Vergrendeling/Ontgrendeling

Uit	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
Vergrendelen met Ontsteking Aan	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
Ontgrendelen met Ontsteking Uit	(druk op de "trunk" (kofferbak) knop om te programmeren)
Vergrendelen en Ontgrendelen met Ontsteking	(druk op de "start" (starten) knop om te programmeren)

Deze functie regelt de vergrendelings-/ontgrendelingshandelingen wanneer de contactsleutel wordt aangezet/uitgezet.

Functie #6 - Open Deur Bypass van Ontstekingsvergrendeling

Aan	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
Uit	(druk op de "unlock" (ontgrendelen) knop om te programmeren)

Deze functie annuleert het automatisch vergrendelen of ontgrendelen van de deuren van het voertuig als een van de deuren open is wanneer de ontstekingsschakelaar wordt aangezet of uitgezet.

Functie #7 - Ontgrendelen met Kofferbakontgrendeling

Aan	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
Uit	(druk op de "unlock" (ontgrendelen) knop om te programmeren)

"2e kanaal" wordt het meest gebruikt voor het ontgrendelen van de kofferbak, in welk geval het alarm ook moet worden uitgeschakeld. Wanneer deze functie is ingeschakeld, configureert het systeem om te ontgrendelen/uitschakelen wanneer het 2e kanaal wordt geactiveerd.

Functie #8 - Afstandsbediening Starten Activering Vanaf De Afstandsbediening

Druk 1 keer op de "start" (starten) knop	(druk op de "lock" (vergrendelen) knop om te programmeren)
Druk 2 keer op de "start" (starten) knop	(druk op de "unlock" (ontgrendelen) knop om te programmeren) - STANDAARD
Druk 3 keer op de "start" (starten) knop	(druk op de "trunk" (kofferbak) knop om te programmeren)
Druk 4 keer op de "start" (starten) knop	(druk op de "start" (starten) knop om te programmeren)

Deze functie wijzigt de manier waarop de functie Afstandsbediening Starten wordt geactiveerd vanaf de afstandsbediening.

Functie #9 - Laatste Deur Inschakeling

Uit	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
Aan zonder deuren te vergrendelen	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
Aan met deuren vergrendelen	(druk op de "trunk" (kofferbak) knop om te programmeren)

"Laatste Deur Inschakeling" zorgt ervoor dat het systeem zichzelf automatisch inschakelt telkens wanneer u het voertuig verlaat.

Functie #10 - Automatisch Herinschakelen

Uit	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
Aan zonder deuren te vergrendelen	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
Aan met deuren vergrendelen	(druk op de "trunk" (kofferbak) knop om te programmeren)
Verbeterd automatisch herinschakelen	(druk op de "start" (starten) knop om te programmeren)

"Automatisch Herinschakelen" schakelt het alarm opnieuw in als het per ongeluk wordt uitgeschakeld. Opties zijn om Automatisch Herinschakelen te laten werken met of zonder ook de deuren te vergrendelen wanneer het systeem opnieuw wordt ingeschakeld. Met Verbeterd automatisch herinschakelen kunt u de herinschakelingssequentie annuleren door na het uitschakelen een 2e keer op ontgrendelen te drukken.

Functie #11 - Bevestigingspieptonen

Sirene + Claxon	(druk op de "lock" (vergrendelen) knop om te programmeren)
Alleen Sirene	(druk op de "unlock" (ontgrendelen) knop om te programmeren) - STANDAARD
Op aanvraag (sirene+claxon)	(druk op de "trunk" (kofferbak) knop om te programmeren)
Uit	(druk op de "start" (starten) knop om te programmeren)

Deze functie selecteert of de sirene en/of claxon bevestigingspieptonen geven. Beide uitgangen klinken altijd wanneer het alarmsysteem wordt geactiveerd of in de paniekmodus staat.

OPMERKING: Zowel de sirene- als de claxonuitgang moeten zijn aangesloten om deze functie te laten werken.

Functie #12 - Anti-Carjacking

Alleen Ontsteking	(druk op de "lock" (vergrendelen) knop om te programmeren)
Alleen Deur	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
Ontsteking + Deur	(druk op de "trunk" (kofferbak) knop om te programmeren)
Uit	(druk op de "start" (starten) knop om te programmeren) - STANDAARD

Dit selecteert tussen de 2 vormen van anti-carjacking bescherming.

Door de installateur programmeerbare functies

Deze groep van door de installateur programmeerbare functies zijn allemaal toegankelijk als een groep in het tweede niveau van functies programmeren. Deze functies hebben een direct effect op de werking van het systeem met betrekking tot de installatie en het voertuigtype EN MOGEN ALLEEN DOOR DE INSTALLATEUR WORDEN GEWIJZIGD!!!

Functie #1 - Afstandsbediening starten activeren vanaf de WITTE/BLAUWE draad

1 puls	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
2 pulsen	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
3 pulsen	(druk op de "trunk" (kofferbak) knop om te programmeren)
4 pulsen	(druk op de "start" knop om te programmeren)

Deze functie wijzigt hoe de afstandsbedieningsstartfunctie wordt geactiveerd vanaf de (-) activeringsingangsdraad.

Functie #2 - Functie van de ROZE/WITTE (IGN #2) draad

Ignition (Ontsteking)	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
Accessory (Accessoire)	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
Starter (Starter)	(druk op de "trunk" (kofferbak) knop om te programmeren)

Deze functie wijzigt de werking van de grote ROZE/WITTE uitgangsdraad van de unit. Deze functie mag alleen door de installateur worden geprogrammeerd.

Functie #3 - Methode voor motordetectie

Tachless Hi	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
Tachless Lo	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
Tach Wire	(druk op de "trunk" (kofferbak) knop om te programmeren)
Data Tach	(druk op de "start" knop om te programmeren)
Crank Only	(druk op "lock" (vergrendelen) & "unlock" (ontgrendelen) om te programmeren)

Deze functie selecteert de methode waarmee de afstandsbediening start de lopende toestand van de motor in de afstandsbedieningsstartmodus bewaakt.

De gevoeligheidsmodus "Tachless Hi" gebruikt een vooraf ingestelde krukastijd (zie installateurfunctie #7) en bewaakt het spanningsniveau van het voertuig om te bepalen of de motor draait. Deze instelling zoekt naar een spanningsverhoging van 0,3 V na het starten.
De gevoeligheidsmodus "Tachless Lo" werkt net als de "Tachless Hi"-instelling, maar zoekt naar een spanningsverhoging van 0,5 V na het starten.
"Tach Wire" Voordat deze instelling wordt geprogrammeerd, raadpleegt u het gedeelte "Violet/White wire" (Violet/Witte draad) van de installatiehandleiding voor de juiste bedradingsaansluiting en de Tach Learn Procedure (Tach Leerprocedure). De motor wordt maximaal 3 seconden gestart of totdat een tachosignaal wordt gedetecteerd.
De modus "Data Tach" werkt net als de instelling "Tach Wire", behalve dat de meting wordt uitgevoerd via de D2D-datapoort in plaats van de Violet/White-draad te gebruiken. Controleer voordat u deze gebruikt of deze functie wordt ondersteund door de Databus Interface-module.
"Crank Only" AKA "blind start" (blinde start) is vergelijkbaar met de "Tachless"-instellingen, maar er wordt slechts één startpoging gedaan en de motorloopomstandigheden worden niet bewaakt. Dit is handig voor veel voertuigen met "push-to-start".

Functie #4 - Benzine- of dieselmotor

Gasoline (Benzine)	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
Diesel 15 Sec. Delay (Diesel 15 sec. vertraging)	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
Diesel 20 Sec. Delay (Diesel 20 sec. vertraging)	(druk op de "trunk" (kofferbak) knop om te programmeren)
Diesel 30 Sec. Delay (Diesel 30 sec. vertraging)	(druk op de "start" knop om te programmeren)

Deze functie wijzigt de timing van het systeem van de ontsteking en de startuitgangsreeks voor benzine- of dieselmotoren. Benzine: de startuitgang vindt 3 seconden plaats nadat de ontstekingen zijn ingeschakeld. In de "Tachless"-modus wordt de status van de draaiende motor 10 seconden na het starten bepaald. Diesel: de startuitgang vindt 15, 20 of 30 seconden plaats nadat de ontstekingen zijn ingeschakeld (maakt het opwarmen van de gloeibougie mogelijk). In de "Tachless"-modus wordt de status van de draaiende motor 40 seconden na het starten bepaald.

Functie #5 - Satellietpoort, functie groene draad

Dome Light Output (Plafondlamp uitgang)	(druk op de "lock" (vergrendelen) knop om te programmeren)
Start	(druk op de "unlock" (ontgrendelen) knop om te programmeren) - STANDAARD
Ignition Output (Ontsteking uitgang)	(druk op de "trunk" (kofferbak) knop om te programmeren)
Accessory Output (Accessoire uitgang)	(druk op de "start" knop om te programmeren)
Status / GWR	(druk op de "lock" (vergrendelen) & "unlock" (ontgrendelen) knop om te programmeren)

Dit bepaalt de functie van de groene draad op de satellietrelaispoort. Deze uitgang kan naar behoefte voor verschillende functies worden geprogrammeerd.

Functie #6 Satellietpoort, functie blauwe draad

Ignition (Ontsteking)	(druk op de "lock" (vergrendelen) knop om te programmeren)
Status / GWR	(druk op de "unlock" (ontgrendelen) knop om te programmeren) - STANDAARD
Defrost Pulse (EDP+ Models Only) (Ontdooi puls (alleen EDP+ modellen))	(druk op de "trunk" (kofferbak) knop om te programmeren)
Pulse After Engine Off (Puls na motor uit)	(druk op de "start" knop om te programmeren)
Horn (Claxon)	(druk op de "lock" (vergrendelen) & "unlock" (ontgrendelen) knop om te programmeren)

Dit bepaalt de functie van de blauwe draad op de blauwe satellietrelaispoort. De Status-instelling wordt kort ingeschakeld vóór de Ignition-uitgang en blijft aan tijdens de afstandsbedieningsstartmodus. De andere pulsinstellingen geven een puls van 0,8 seconden onder de geselecteerde omstandigheden. Defrost Pulse (Ontdooi puls) stuurt alleen een puls na het starten wanneer de cabinetemperatuur onder het vriespunt ligt. Op niet-EDP+-modellen stuurt deze instelling altijd een puls na het starten.

Functie #7 - Startmotortijd

0.75 Second (0,75 seconde)	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
1.00 Second (1,00 seconde)	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
1.5 Seconds (1,5 seconden)	(druk op de "trunk" (kofferbak) knop om te programmeren)
2.25 Seconds (2,25 seconden)	(druk op de "start" knop om te programmeren)

Deze functie bepaalt de krukastijd van de 1e startpoging in de "Tachless"-modus. Als de motor niet start bij de eerste poging, wordt de poging maximaal 3 keer herhaald, waarbij de krukastijd bij elke poging met nog eens 0,2 seconde wordt verlengd.

Functie #8 - Uitgangen deurvergrendeling/ontgrendeling

0.8 Second Outputs (0,8 seconde uitgangen)	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
3 Second Outputs (3 seconde uitgangen)	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
Double Pulse Unlock Output (Dubbele puls ontgrendeling uitgang)	(druk op de "trunk" (kofferbak) knop om te programmeren)
Total Closure Lock Output (Totale sluiting vergrendeling uitgang)	(druk op de "start" knop om te programmeren)

Dit wijzigt de deurvergrendelingsuitgangen van het systeem om aan verschillende voertuigvereisten te voldoen. De totale sluitingsinstelling biedt een vergrendelingspuls van 28 seconden (druk op LOCK (VERGRENDELEN) of UNLOCK (ONTGRENDELEN) tijdens de puls om deze te stoppen) en een ontgrendelingspuls van 0,8 seconden.

Functie #9 Vergrendelingsbediening starten op afstand

Off (Uit)	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
Lock After Start (Vergrendelen na starten)	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
Unlock Before Start (Ontgrendelen voor starten)	(druk op de "trunk" (kofferbak) knop om te programmeren)
Unlock Before RS & Lock After RS (Ontgrendelen voor RS & Vergrendelen na RS)	(druk op de "start" knop om te programmeren)

Deze functie maakt OEM-alarm-/vergrendelingsbediening mogelijk in relatie tot afstandsbedieningsstartbewerkingen, waardoor extra bedrading voor OEM-alarmbediening overbodig wordt.

Functie #10 - Turbotimer

Off (Uit)	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
Run 1 Minute (1 minuut draaien)	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
Run 2 Minutes (2 minuten draaien)	(druk op de "trunk" (kofferbak) knop om te programmeren)
Run 3 Minutes (3 minuten draaien)	(druk op de "start" knop om te programmeren)

Wanneer deze functie is ingeschakeld, configureert deze het systeem om de motor automatisch kort te laten draaien nadat de sleutel is uitgeschakeld. Deze bewerking is speciaal ontworpen voor voertuigen met turbomotoren.

OPMERKING: Deze functie is afhankelijk van de juiste bedrading van het neutrale veiligheidscircuit.

Functie #11 - Handgeschakelde transmissiemodus

On (Aan)	(druk op de "lock" (vergrendelen) knop om te programmeren)
Off (Uit)	(druk op de "unlock" (ontgrendelen) knop om te programmeren) - STANDAARD

Deze functie wijzigt de parameters van de afstandsbedieningsstartbewerking van het systeem, zodat deze geschikt is voor voertuigen met handgeschakelde versnellingsbak via een "setup"-procedure die moet worden gevolgd bij het verlaten van het voertuig om ervoor te zorgen dat de versnellingsbak in de neutrale stand staat.

Functie #12 Datapoortprotocol

Green: DBI, Black: DBI (Groen: DBI, Zwart: DBI)	(druk op de "lock" (vergrendelen) knop om te programmeren) - STANDAARD
Green: iData, Black: iData (Groen: iData, Zwart: iData)	(druk op de "unlock" (ontgrendelen) knop om te programmeren)
Green: DBI, Black: iData (Groen: DBI, Zwart: iData)	(druk op de "trunk" (kofferbak) knop om te programmeren)
Green: iData, Black: DBI (Groen: iData, Zwart: DBI)	(druk op de "start" knop om te programmeren)

Deze functie bepaalt welk dataprotocol op elke datapoort wordt gebruikt. Kies dit op basis van het accessoire dat op de poort is aangesloten.

Functie #13 - Virtueel alarm

On (Aan)	(druk op de "lock" (vergrendelen) knop om te programmeren)
Off (Uit)	(druk op de "unlock" (ontgrendelen) knop om te programmeren) - STANDAARD

Deze functie zet het systeem om in een beveiligings-/afstandsbedieningsstartsysteem door antidiefstal-alarmgeoriënteerde bewerkingen en functies in te schakelen. OPTIONELE MODULES KUNNEN VEREIST ZIJN.

Functie #14 - Pulsontsteking bij uitschakeling

On (Aan)	(druk op de "lock" (vergrendelen) knop om te programmeren)
Off (Uit)	(druk op de "unlock" (ontgrendelen) knop om te programmeren) - STANDAARD

Deze functie pulseert de ontsteking en activeert elke aangesloten immobilisator-bypassmodule voor voertuigen waarbij de ontsteking moet worden ingeschakeld om het OEM-alarm uit te schakelen.

Functie #15 Vergrendelen bij voorwaarschuwing

On (Aan)	(druk op de "lock" (vergrendelen) knop om te programmeren)
Off (Uit)	(druk op de "unlock" (ontgrendelen) knop om te programmeren) - STANDAARD

Deze functie vergrendelt automatisch de deuren om ongeoorloofde toegang door lockpicking te voorkomen wanneer de voorwaarschuwingszone wordt geactiveerd. EEN OPTIONELE SENSOR IS VEREIST.

Functie #16 - Functies startonderbreker-uitgang (alleen EDP+-modellen)

Alarm Only (Alleen alarm)	(druk op de "lock" (vergrendelen) knop om te programmeren)
Anti-Grind Only (Alleen anti-grind)	(druk op de "unlock" (ontgrendelen) knop om te programmeren) - STANDAARD
Alarm & Anti-Grind (Alarm & Anti-Grind)	(druk op de "trunk" (kofferbak) knop om te programmeren)
Automatic (Automatisch)	(druk op de "start" knop om te programmeren)

Alarm Only (Alleen alarm) - De startonderbreker is actief wanneer het alarm is ingeschakeld.
Anti-Grind Only (Alleen anti-grind) - De startonderbreker is actief wanneer de afstandsbediening start is ingeschakeld.
Alarm & Anti-Grind (Alarm & Anti-Grind) - Deze instelling schakelt de startonderbreker in wanneer het alarm is ingeschakeld EN wanneer het systeem in de afstandsbedieningsstartmodus staat. Dit voorkomt dat de startmotor gaat malen als de gebruiker per ongeluk de sleutel naar "START" draait tijdens het starten op afstand.
Automatic (Automatisch) - Dit zorgt ervoor dat de startonderbreker-uitgang automatisch 90 seconden nadat het contactslot is uitgeschakeld en na het uitschakelen van het systeem wordt ingeschakeld.

Functie #17 Lage temperatuurstartverlenger (alleen EDP+-modellen)

0ms (Off) (0ms (Uit))	(druk op de "lock" (vergrendelen) knop om te programmeren)
200ms	(druk op de "unlock" (ontgrendelen) knop om te programmeren) - STANDAARD
300ms	(druk op de "trunk" (kofferbak) knop om te programmeren)
400ms	(druk op de "start" knop om te programmeren)

Wanneer de interieurtemperatuur van het voertuig onder het vriespunt ligt, voegt deze functie extra starttijd toe aan de basistiming (zie installateurfunctie #7). Het is alleen van toepassing op tachless-modi (installateurfunctie #3).

Programmeerbare functies matrix

	Gebruikersfunctie programmering: Contact aan, uit, druk 5 keer op valet
	# Functie	Lock Button (Vergrendelknop) (Rem x 1)	Unlock button (Ontgrendelknop) (Rem x 2)	Trunk button (Kofferbakknop) (Rem x 3)	Start button (Startknop) (Rem x 4)	Lock (Vergrendelen) + Unlock (Ontgrendelen) (Rem x 5)
G E M A K	1 Remote Start Run Time (Looptijd afstandsbediening starten)	10 min	5 min	15 min	20 min
	2 Flashing Light Confirmations (Knipperlicht bevestigingen)	Unlock (Ontgrendelen): ON RS: ON	Unlock (Ontgrendelen): ON RS: Flash (Knipperen)	Unlock (Ontgrendelen): Flash (Knipperen) RS: ON	Unlock (Ontgrendelen): Flash (Knipperen) RS: Flash (Knipperen)
	3 Confirmation Chirp Volume (Bevestigingstoon volume)	Low (Laag)	Med-Low (Midden-Laag)	Med-High (Midden-Hoog)	High (Hoog)
	4 BROWN Wire (Bruine draad): Siren (Sirene) / Pulsed Horn (Gepulste claxon)	Pulse LOW (Laag gepulst)	Pulse MED (Midden gepulst)	Pulse HI (Hoog gepulst)	Steady Siren (Continue sirene)
	5 Ignition Lock / Unlock (Contact vergrendelen / ontgrendelen)	Off (Uit)	Ign On (Contact aan) = Lock (Vergrendelen)	Ign. Off (Contact uit) = Unlock Lock (Ontgrendelen) + Unlock (Ontgrendelen)
	6 Door Open Bypass for Feat. #5 (Deur openen bypass voor functie #5)	On (Aan)	Off (Uit)
	7 Unlock w/ Trunk Release (Ontgrendelen met kofferbak openen)	On (Aan)	Off (Uit)
	8 RS Activation (Remote) (RS activatie (Afstandsbediening))	Start (Starten) x 1	Start (Starten) x 2	Start (Starten) x 3	Start (Starten) x 4
V E I L I G H E I D	9 Last Door Arming (Laatste deur inschakelen)	Off (Uit)	On (Aan) w/o Lock* (zonder vergrendeling*)	On (Aan) w/ Lock* (met vergrendeling*)
	10 Automatic Rearming (Automatisch opnieuw inschakelen)	Off (Uit)	On (Aan) w/o Lock (zonder vergrendeling)	On (Aan) w/ Lock (met vergrendeling)	Enhanced (Verbeterd)
	11 Confirmation Chirps (Bevestigingstonen)	Siren (Sirene) + Horn (Claxon)	Siren Only (Alleen sirene)	On Demand (Op aanvraag)	Off (Uit)
	12 Anti-Carjacking	Ignition (Contact)	Door* (Deur*)	Ignition (Contact) + Door* (Deur*)	Off (Uit)
	Installateur functie programmering: Contact aan, uit, druk 10 keer op valet
A L L E E N V O O R I N S T A L L A T E U R S	1 RS Activation (WHITE/BLUE wire) (RS activatie (WITTE/BLAUWE draad))	1 Pulse (Puls)	2 pulses (Pulsen)	3 pulses (Pulsen)	4 pulses (Pulsen)
	2 PINK/WHITE Wire (ROZE/WITTE Draad)	Ignition (Contact)	Accessory (Accessoire)	Starter (Starter)
	3 Engine Detection (Motor detectie)	Tachless Hi (Toerentalloos Hoog)	Tachless Lo (Toerentalloos Laag)	Tach Wire (Toerentalkabel)	Data-tach	Crank Only (Alleen starten)
	4 Gasoline or Diesel Engine (Benzine of dieselmotor)	Gasoline (Benzine)	15 sec Diesel	20 sec Diesel	30 sec Diesel
	5 Sat Port GREEN Wire (Sat Poort GROENE Draad)	Dome Light (Interieurverlichting)	Start (Starten)	Ignition (Contact)	Accessory (Accessoire)	Status
	6 Sat Port BLUE Wire (Sat Poort BLAUWE Draad)	Ignition (Contact)	Status	Pulse After Start (Puls na starten) below freezing (onder het vriespunt)	Pulse After (Puls na) Engine Off (Motor uit)	Horn (Claxon)
	7 Crank Time (Starttijd)	0.75 sec	1 sec	1.5 sec	2.25 sec
	8 Door Lock/Unlock Outputs (Deur vergrendelen/ontgrendelen uitgangen)	0.8 sec	3 sec	Double Unlock (Dubbel ontgrendelen)	Total Closure (Totale sluiting)
	9 Remote Start Lock Control (Afstandsbediening starten vergrendelingscontrole)	Off (Uit)	Lock after Start (Vergrendelen na starten)	Unlock before Start (Ontgrendelen voor starten)	Lock (Vergrendelen) + Unlock (Ontgrendelen)
	10 Turbo Timer	Off (Uit)	1 min	2 min	3 min
	11 Manual Transmission (Handgeschakelde versnellingsbak)	On (Aan)	Off (Uit)
	12 Data Port Protocol (Datapoort protocol)	Green (Groen): DBI Black (Zwart): DBI	Green (Groen): iData Black (Zwart): iData	Green (Groen): DBI Black (Zwart): iData	Green (Groen): iData Black (Zwart): DBI
	13 Virtual Alarm (Virtueel alarm)	On (Aan)	Off (Uit)
	14 Pulse Ign. on Disarm (Puls contact bij uitschakelen)	On (Aan)	Off (Uit)
	15 Lock On Prewarn (Vergrendelen bij voorwaarschuwing)	On (Aan)	Off (Uit)
	16 Starter Interrupt (Startonderbreker) (EDP+ modellen only (alleen EDP+ modellen))	Alarm Only (Alleen alarm)	Anti-grind Only (Alleen anti-grind)	Alarm/Anti-Grind	Automatic (Automatisch)
	17 Low Temp Crank Extender (Verlengstuk voor starten bij lage temperatuur) (EDP+ models only (alleen EDP+ modellen))	0 ms	200 ms	300 ms	400 ms
	Grijze achtergrond = VIRTUAL ALARM (Virtueel alarm) (installateur functie #13) Moet AAN staan * Deurstatus is vereist op datapoorten via externe module.

Referenties

• CarAlarm.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Excalibur RS-360-EDP Handleiding

Beschikbare talen
