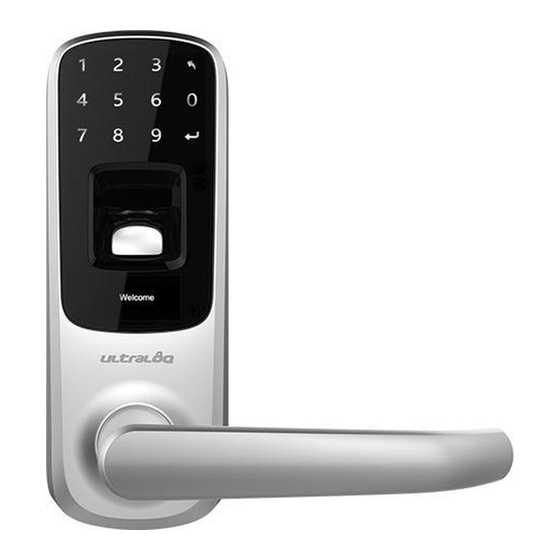

U-tec Ultraloq UL3 Smart Lock Handleiding

Installatievideo

Bekijk onze eenvoudige stapsgewijze installatievideo voordat u probeert uw Ultraloq UL3 vingerafdruk- en touchscreen smart lock te installeren.

www.u-tec.com/support
Als u vragen heeft over het installatieproces, neem dan contact met ons op via customerservice@u-tec.com

Belangrijke opmerkingen

• Gebruik alleen een boormachine voor het maken van een gat. Gebruik hem niet voor de installatie.
• Installeer en test het slot met de deur open om te voorkomen dat u buitengesloten raakt.
• Lees alle instructies voordat u contact opneemt met de klantenservice.
• Neem contact op met de klantenservice voordat u het product terugbrengt naar de winkel.
• Plaats GEEN batterijen voordat u het slot installeert! Volg de instructies in de juiste volgorde!
• Als u dit slot eerder op een andere deur heeft geïnstalleerd, moet u EERST een fabrieksreset uitvoeren! Zie de gebruikershandleiding voor meer informatie.
• Dit slot is ontworpen voor de volgende bedrijfstemperaturen:
• Buitenkant slotbehuizing (buiten gemonteerd): -35 °C tot 70 °C
• Binnenkant slotbehuizing (binnen gemonteerd): -10 °C tot 55 °C

Hulp nodig?
Voor technische documenten en meer
Ga naar www.u-tec.com/support
Tel: 844-HEY-UTEC (844-439-8832)
E-mail: customerservice@u-tec.com

Inbegrepen in de doos

Buitenmontage

Binnenmontageplaat

Binnenmontage

Sluitplaat

Sluitpal

Reserve Sleutels

Veer

Schroef A

Schroef B

Schroef C

Schroef D

Schroef E

Hendel

Spindel

Boor

Schroevendraaier

AA Batterijen

Deur voorbereiden

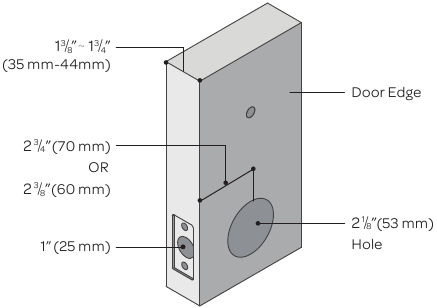

1. Controleer de afmetingen van de deur

2. Boor een gat in de deur

   Gebruik de boorsjabloon in de doos.

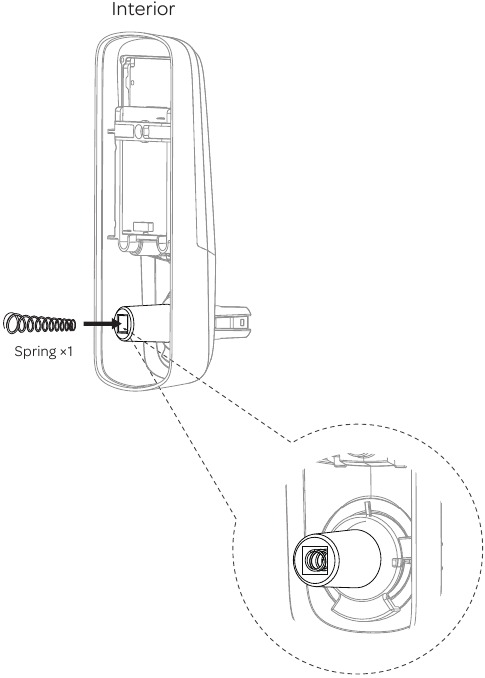

   Als uw deur dikker is dan 42 mm (16,5 inch), installeer dan deze veer.

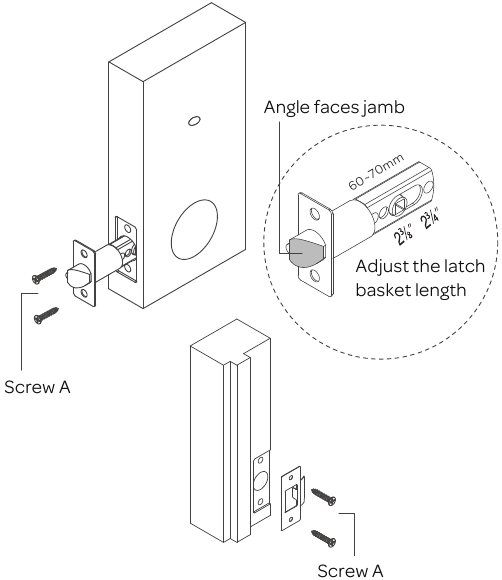

Sluitpal en sluitplaat installeren

1. Installeer de sluitpal op de deur. Zorg ervoor dat de hoek van de sluitpal naar de deurstijl wijst.
2. Installeer de sluitplaat op het deurkozijn en zorg ervoor dat de grendel in het midden van de sluitplaat zit.


Voordat u het slot op de deur installeert

1. Draai de schroef los waarmee de batterijklep is bevestigd.
2. Schuif de batterijklep omhoog en naar buiten (let op de twee lipjes aan de onderkant van de batterijklep).
3. Verwijder de binnenste montageplaat (met pakking) van de achterkant (deurzijde) van de binnenmontage.

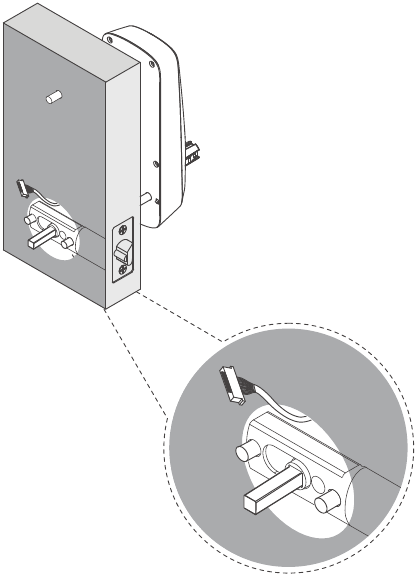

Buitenmontage installeren

1. Installeer de buitenmontage.
   Leid de kabel onder de grendel door en door het hieronder aangegeven gat.

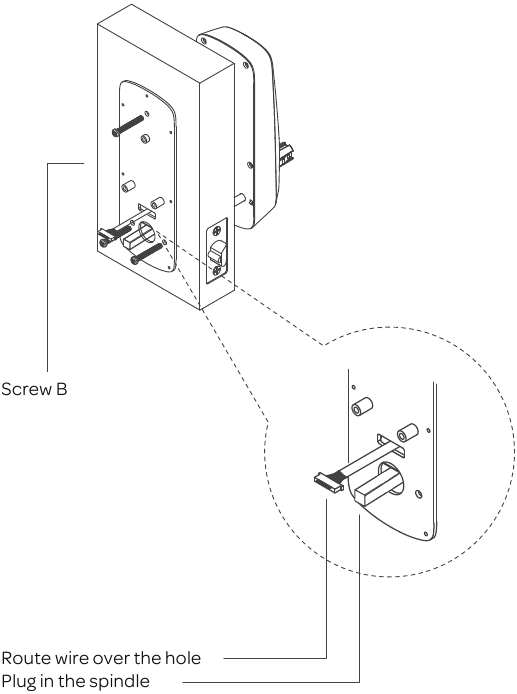

Binnenmontageplaat installeren

1. Installeer de binnenmontageplaat. Bevestig deze aan de buitenmontage met schroeven.
2. Steek de spindel erin.

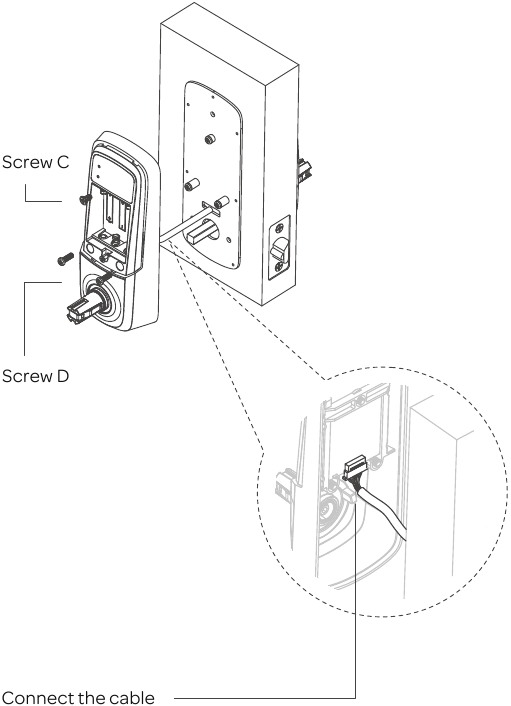

Binnenmontage installeren

1. Bevestig de kabel aan de printplaat (PCB) van de binnenmontage door de inkepingen op de kabelconnector uit te lijnen met de sleuven op de PCB-connector. Druk de connector stevig aan met uw duimen totdat deze volledig vastzit.
2. Zet de binnenmontage vast met schroeven.

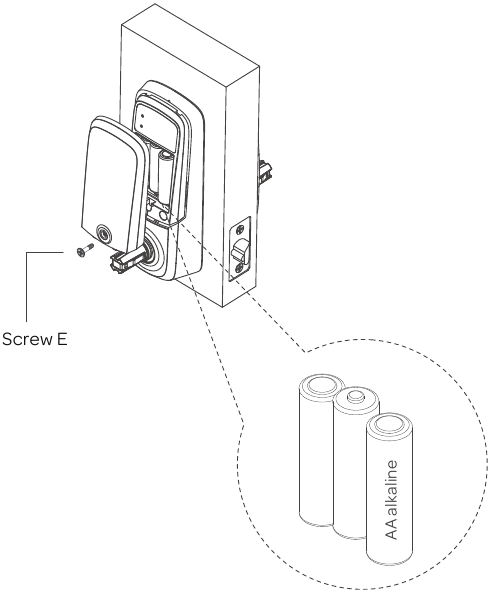

Batterijen plaatsen

1. Plaats 3 AA alkalinebatterijen.
2. Plaats de batterijklep en draai de schroef vast.

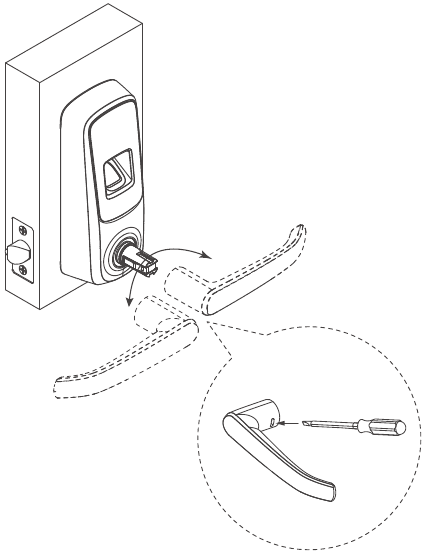

Handgrepen plaatsen

1. Druk de hendels op de hendelstiften.
2. Test de mechanische werking van het slot door de hendel van binnenuit te draaien. De beweging van de grendel moet soepel en onbelemmerd zijn. Als de werking niet soepel verloopt, controleer dan de vorige stappen om er zeker van te zijn dat de installatie correct is.

   Als de handgrepen in de verkeerde richting zijn geïnstalleerd, moet u ze verwijderen en opnieuw installeren.
   Om de hendel te verwijderen, moet u de schroevendraaier in het gat in de hendel steken, naar binnen duwen en vasthouden. Trek vervolgens de hendel eruit.

Gefeliciteerd!
U hebt de Ultraloq UL3 vingerafdruk- en touchscreen smart lock succesvol geïnstalleerd.

Positie van de stekker van de hendel

De hendel is correct aangesloten.

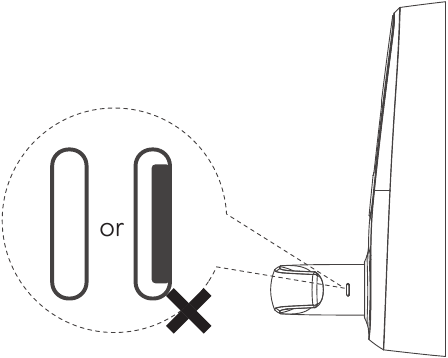

De hendel is niet volledig aangesloten.

De merken en producten van U-tec en Ultraloq zijn handelsmerken en worden beschermd door de wetgeving in de Verenigde Staten. Ongeautoriseerd gebruik is verboden.
Ultraloq is een submerk van U-tec Group Inc.
2016 © U-tec Group Inc. Alle rechten voorbehouden.
