Maytronics Dolphin M600 Handleiding

Inhoud

Maytronics Dolphin M600

SPECIFICATIES

Motorbescherming: IP 68
Minimale diepte: 0.80m / 2.64ft
Maximale diepte: 5m / 16.4ft
Digitale voeding
Input: 100-240V / 50-60Hz 2A
Output: <30 VDC IP 54

WAARSCHUWINGEN EN VOORZORGSMAATREGELEN

BELANGRIJKE VEILIGHEIDSINSTRUCTIES
LEES EN VOLG ALLE INSTRUCTIES

Houd u strikt aan de volgende WAARSCHUWINGEN:

Waarschuwing
Haal de Robot Pool Cleaner uit het zwembad voordat u mensen het zwembad laat betreden.

Waarschuwing
Koppel de hoofdstroomtoevoer los wanneer u de Robot Pool Cleaner onderzoekt.

Waarschuwing
Zorg ervoor dat kinderen niet proberen toegang te krijgen tot de Robot Pool Cleaner terwijl deze in werking is.

Waarschuwing
Houd de Robot Pool Cleaner buiten het bereik van kinderen of personen met verminderde fysieke, zintuiglijke of mentale vermogens, of een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen.

Waarschuwing
Er mag te allen tijde alleen een originele stroomkabel worden gebruikt. Vervangen door een Robot Pool Cleaner-gecertificeerde technicus, in geval van nood om gevaar te voorkomen.

Waarschuwing
Het apparaat mag alleen worden aangesloten op een voedingscircuit dat wordt beschermd door een aardlekstroomonderbreker (GFCI). Deze GFCI moet regelmatig worden getest. Om de GFCI te testen, drukt u op de testknop. De GFCI moet de stroom onderbreken. Druk op de reset-knop. De stroom moet worden hersteld. Als de GFCI niet op deze manier werkt, is de GFCI defect. Als de GFCI de stroom naar de voedingseenheid onderbreekt zonder dat de testknop wordt ingedrukt, kan er een aardlekstroom vloeien, wat kan wijzen op de mogelijkheid van een elektrische schok. Gebruik de voedingseenheid niet. Koppel de voedingseenheid los en neem contact op met de fabrikant voor hulp.

Waarschuwing
Om het risico op een elektrische schok te verminderen, moet u een beschadigd snoer onmiddellijk vervangen. Gebruik geen verlengsnoer om het apparaat op de elektrische voeding aan te sluiten; zorg voor een correct geplaatst stopcontact.

Zorg ervoor dat de volgende VOORZORGSMAATREGELEN worden getroffen:

Voorzichtigheid
De bediener moet de handen uit de buurt van het aandrijfriemmechanisme houden.

Voorzichtigheid
Plaats de Caddy en de voedingseenheid op minstens 3,5 m/12 ft van de rand van het zwembad - tijdens de werking.

Voorzichtigheid
Voor voortdurende bescherming tegen mogelijke elektrische schokken moet de voedingseenheid minstens 11 cm/4 inch boven de grond worden geplaatst.

Voorzichtigheid
Wees voorzichtig om rugletsel te voorkomen bij het optillen van de Robot Pool Cleaner.

Voorzichtigheid
Begraaf het snoer niet - plaats het snoer zo dat misbruik door grasmaaiers, heggenscharen en andere apparatuur wordt geminimaliseerd.

Voorzichtigheid
Deze Robot is bedoeld voor gebruik met permanent geïnstalleerde zwembaden. Niet gebruiken met opslagbaden. Een permanent geïnstalleerd zwembad is gebouwd in of op de grond of in een gebouw, zodat het niet gemakkelijk kan worden gedemonteerd voor opslag en weer in elkaar kan worden gezet tot zijn oorspronkelijke integriteit.

Watercondities

Gebruik de Robotic Pool Cleaner in de volgende watercondities:

Chloor Maximaal 4 ppm
pH 7.0-7.8
Temperatuur 6-34°C / 43-93°F
NaCl Maximaal 5000 ppm

Belangrijk: De Wi-Fi® instellen

Om u te helpen met tips, productupdates en communicatie met het Dolphin-ondersteuningsteam, moet u verbonden zijn met de Wi-Fi®.
Zorg ervoor dat u het volgende heeft:

  1. Uw Wi-Fi®-thuisnetwerk dekt het zwembadgebied.
  2. Uw Wi-Fi®-router heeft een voldoende sterk signaal in de buurt van de locatie van de voeding.
  3. Zorg ervoor dat uw smartapparaat (telefoon of tablet) een Wi-Fi®-verbinding heeft.
    Als u een zwak signaal heeft, gebruik dan een Wi-Fi®-verlenger.
    Opmerking: De voeding van de robot ondersteunt alleen 2,4 GHz Wi-Fi®-frequentie.

ONDERDELEN VAN DE ROBOTIC POOL CLEANER

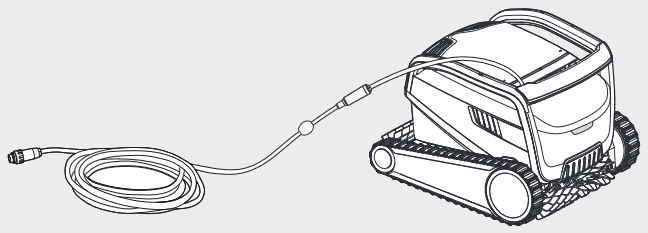

Robotic Pool Cleaner
ONDERDELEN VAN DE ROBOTIC POOL CLEANER - Robotic Pool Cleaner

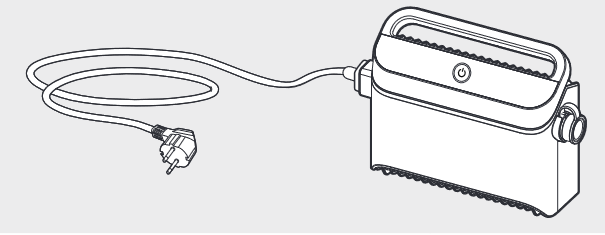

Voeding
ONDERDELEN VAN DE ROBOTIC POOL CLEANER - Voeding

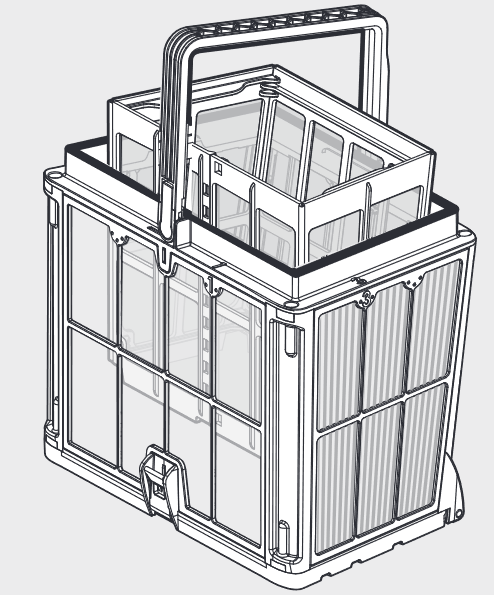

Filtratie
Begin het seizoen met de netfilters voor groot vuil en gebruik vervolgens ultrafijne filters voor dagelijks gebruik.
ONDERDELEN VAN DE ROBOTIC POOL CLEANER - Filtratie Aanzicht 1

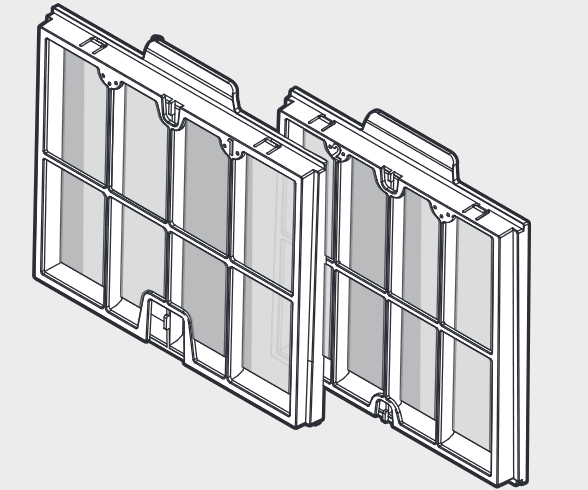

ONDERDELEN VAN DE ROBOTIC POOL CLEANER - Filtratie Aanzicht 2
* De netfilters zijn gemonteerd in de filtermand.

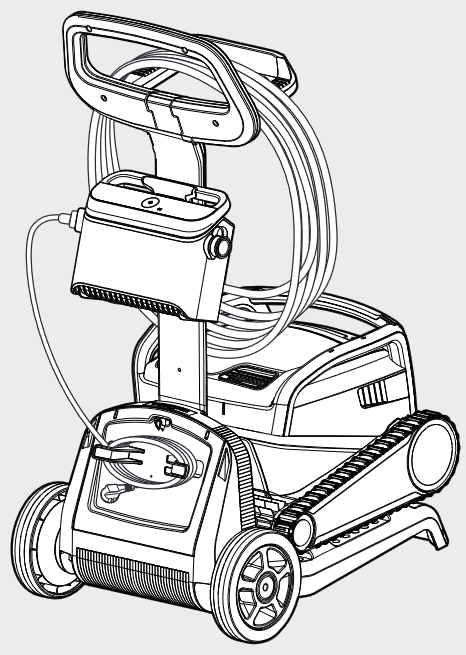

Caddy kit
ONDERDELEN VAN DE ROBOTIC POOL CLEANER - Caddy kit

DE ROBOTISCHE ZWEMBADREINIGER GEBRUIKEN

Installatie

Voer de volgende stappen uit voordat u de robotische zwembadreiniger voor de eerste keer gebruikt:

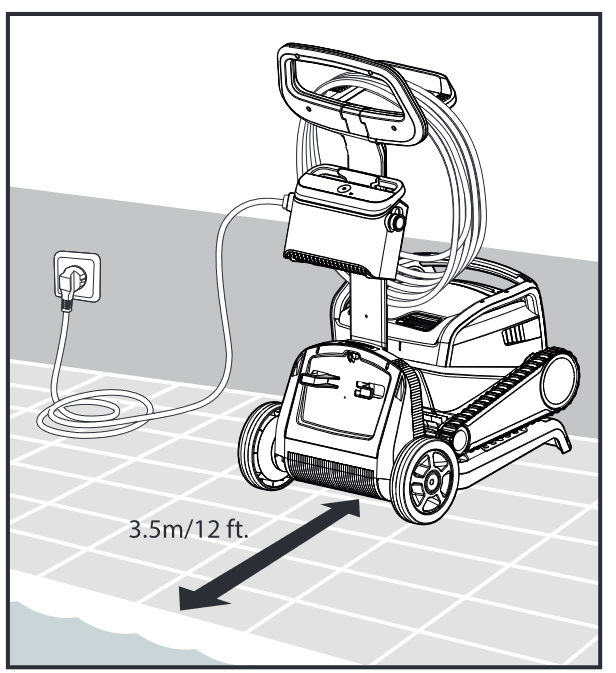

  1. Plaats de voeding ongeveer in het midden van de lange zijde van het zwembad, op een afstand van minstens 3,5 m.
    DE ROBOTISCHE ZWEMBADREINIGER GEBRUIKEN Stap 1

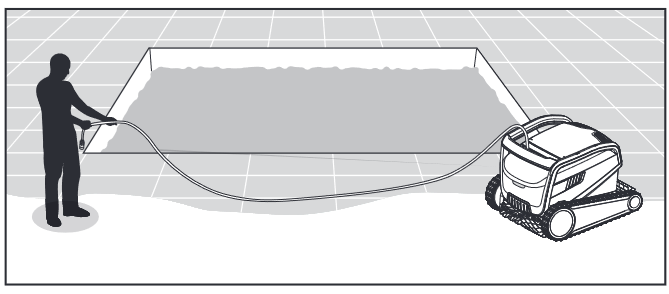

  2. Rol de kabel af en strek hem volledig uit, zodat er geen knikken in zitten.
    DE ROBOTISCHE ZWEMBADREINIGER GEBRUIKEN Stap 2

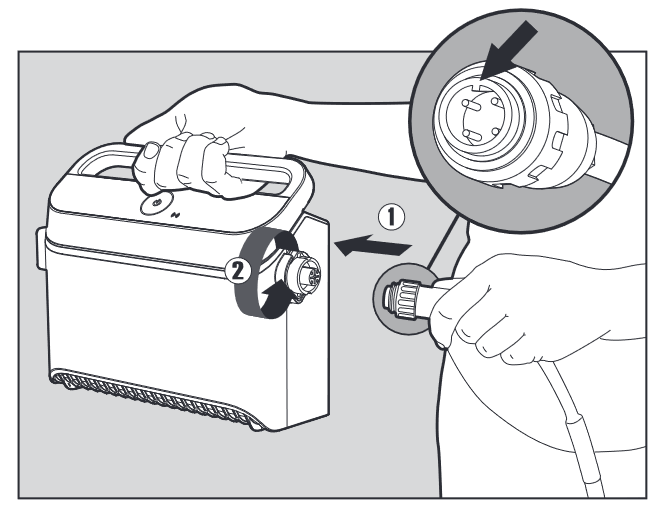

  3. Bevestig de drijvende kabel aan de voeding: steek de kabel met de inkeping op de connector (1) in lijn met de groef in de aansluiting op de voeding en draai met de klok mee (2).
    DE ROBOTISCHE ZWEMBADREINIGER GEBRUIKEN Stap 3

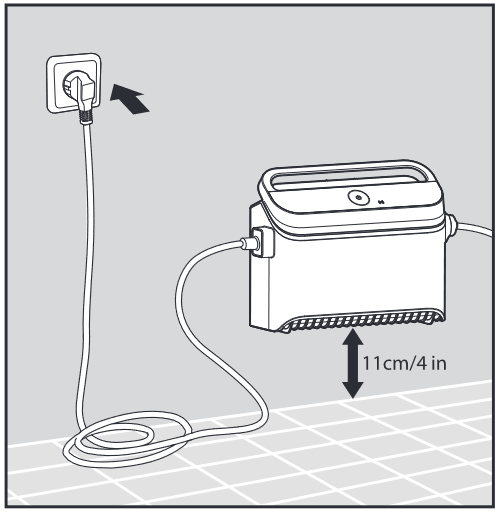

  4. Steek de stekker van de voeding in het stopcontact en laat deze in de "OFF" (UIT) positie staan.
    DE ROBOTISCHE ZWEMBADREINIGER GEBRUIKEN Stap 4

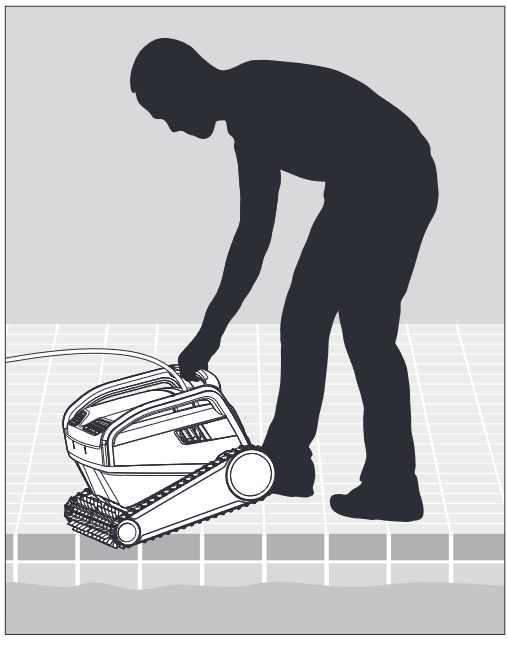

De robotische zwembadreiniger in het zwembad plaatsen

Plaats de robotische zwembadreiniger in het zwembad.
Laat hem los en laat hem naar de bodem van het zwembad zinken.
Zorg ervoor dat de drijvende kabel vrij is van obstakels.
DE ROBOTISCHE ZWEMBADREINIGER GEBRUIKEN Stap 5

De robot verbinden met uw smart device (telefoon of tablet)

Volg deze eenvoudige stappen:

  1. Download de MyDolphin™ Plus-app naar uw smart device (telefoon of tablet) van Google Play of de App Store .
  2. Activeer Bluetooth® en Wi-Fi® op uw smart device (telefoon of tablet).
  3. Tijdens de eerste verbinding met de robot moet het smart device verbonden zijn met uw Wi-Fi®-thuisnetwerk (zie paragraaf 3.2).
  4. Activeer de MyDolphin™ Plus-app op uw smart device.
  5. Scan de QR-code aan de zijkant van de voeding en volg de instructies.

Na het voltooien van de installatie hebt u toegang tot geavanceerde functies, tips voor probleemoplossing en extra programmeeropties.

De robotische zwembadreiniger bedienen zonder uw smart device te gebruiken

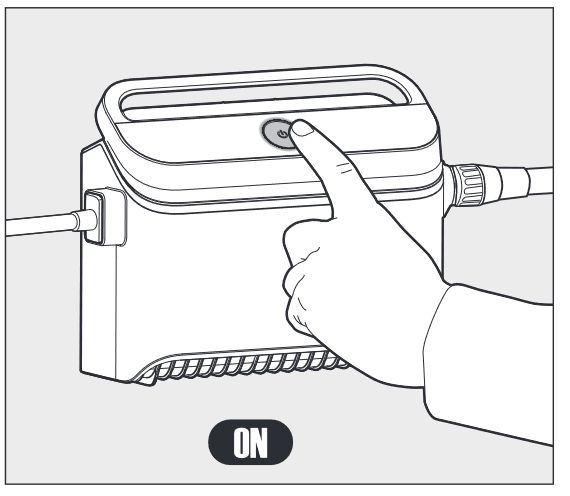

Druk op de aan/uit-knop om de robot AAN te zetten. De robotische zwembadreiniger werkt nu totdat het einde van de reinigingscyclus is bereikt.
DE ROBOTISCHE ZWEMBADREINIGER GEBRUIKEN Stap 6

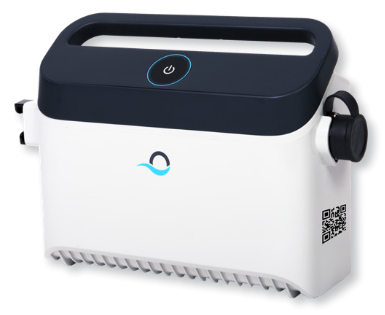

De voeding gebruiken

Uw voeding is ontworpen om u de meest geavanceerde functies te bieden om uw ervaring te verbeteren.

  • Een enkele aan/uit-knop voor een eenvoudige bediening.
  • Led-indicatoren voor de geavanceerde functies.
    DE ROBOTISCHE ZWEMBADREINIGER GEBRUIKEN - De voeding gebruiken

Tabel met led-indicaties:

Lampjes Betekenis
Blauwe cirkel knippert 4 keer Treedt op na het aansluiten van de voeding op het stopcontact.
Blauw verbindingslampje brandt constant Bluetooth® verbonden
Groene en blauwe verbindingslampjes knipperen afwisselend Koppelingsproces is bezig
Groen verbindingslampje brandt Wi-Fi® verbonden met thuisnetwerk

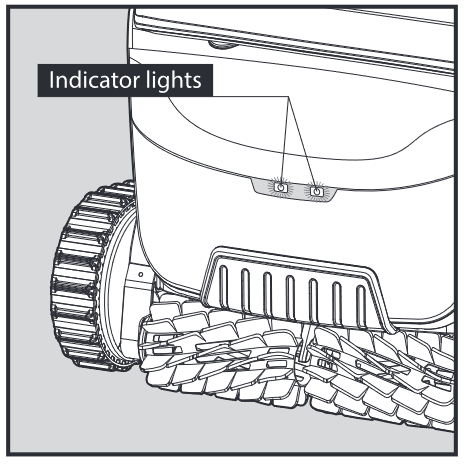

Indicatielampjes robotische zwembadreiniger

Lampje Indicatie
Blauw knipperend Normale werking van de robotische zwembadreiniger
Groen knipperend Afstandsbediening of smartphone communiceert met de robotische zwembadreiniger
Rood constant Robotfout. Raadpleeg het gedeelte Probleemoplossing voor oplossingen. Als geen van de oplossingen het probleem oplost, neem dan contact op met uw dealer om de robotische zwembadreiniger te controleren.

Indicatielampjes
DE ROBOTISCHE ZWEMBADREINIGER GEBRUIKEN - Indicatielampjes

De robotische zwembadreiniger uit het zwembad halen

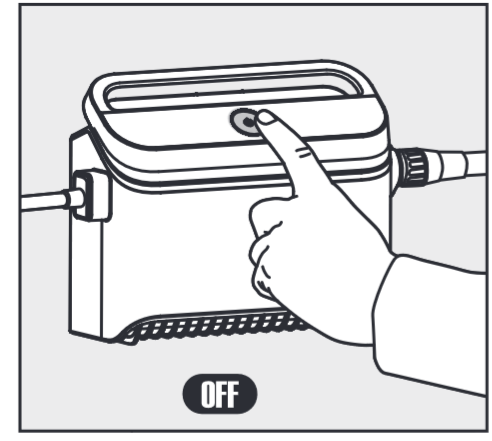

  1. DE ROBOTISCHE ZWEMBADREINIGER GEBRUIKEN - De robot uit het zwembad halen Stap 1
    gevaarSchakel de voeding UIT en trek de stekker uit het stopcontact.

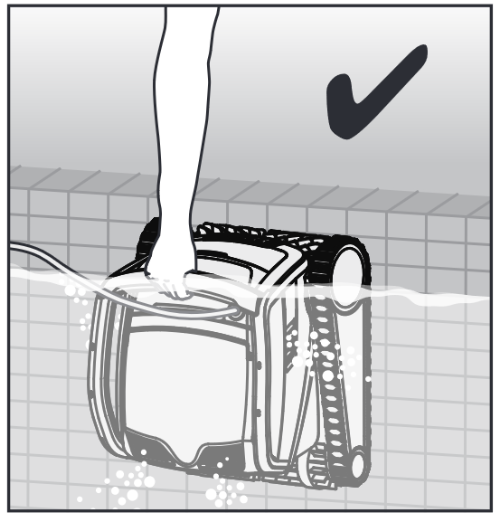

  2. Gebruik de drijvende kabel om de robotische zwembadreiniger naar de zijkant van het zwembad te trekken. Gebruik de handgreep om de robot uit het zwembad te halen.
    DE ROBOTISCHE ZWEMBADREINIGER GEBRUIKEN - De robot uit het zwembad halen Stap 2
    DE ROBOTISCHE ZWEMBADREINIGER GEBRUIKEN - De robot uit het zwembad halen Stap 3

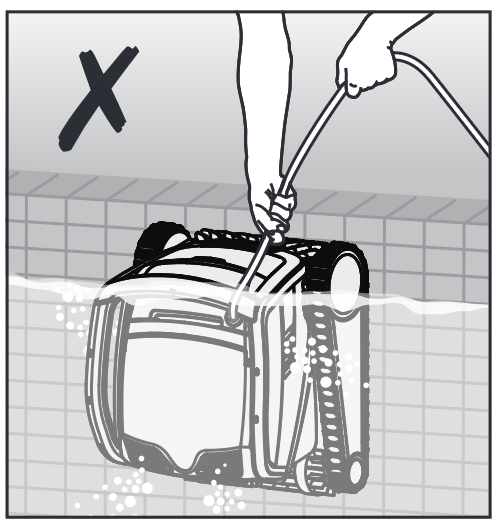

    waarschuwingTREK DE ZWEMBADREINIGER NIET AAN DE KABEL UIT HET ZWEMBAD.

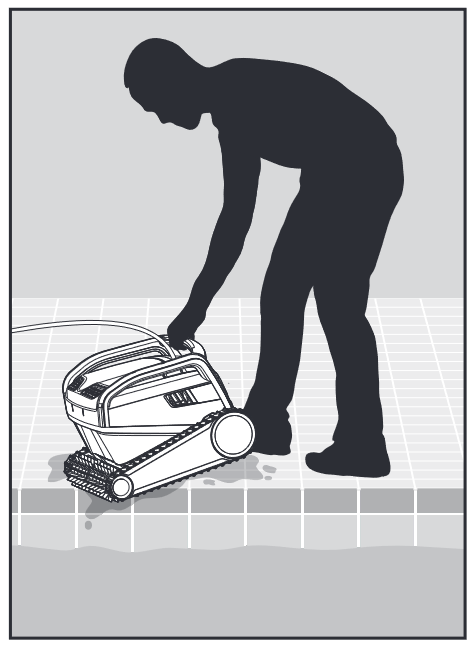

  3. Plaats de robotische zwembadreiniger aan de zijkant van het zwembad en laat het water eruit lopen.

  4. DE ROBOTISCHE ZWEMBADREINIGER GEBRUIKEN - De robot uit het zwembad halen Stap 4

ONDERHOUD EN VERZORGING

gevaarZorg ervoor dat de voeding is uitgeschakeld en de stekker uit het stopcontact is getrokken.

We raden ten zeerste aan om de filtermand na elke reinigingscyclus schoon te maken.
Opmerking: laat de filterpanelen niet uitdrogen voordat u ze schoonmaakt.

Reinigen na gebruik - De dubbele filtermand verwijderen en reinigen

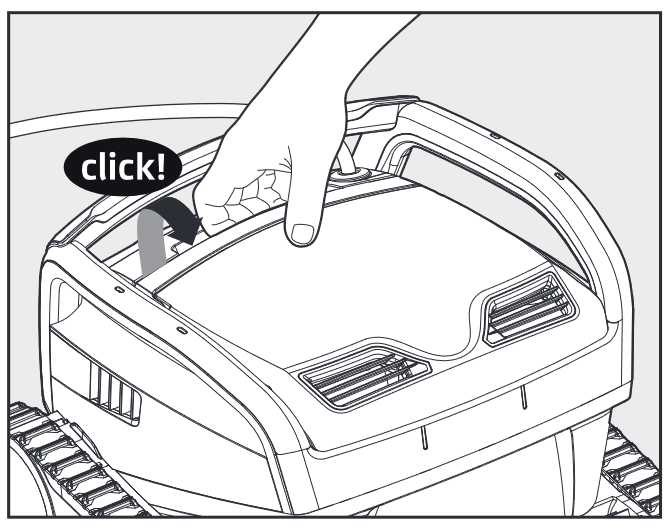

  1. Open het filterdeksel.
    ONDERHOUD EN VERZORGING - Reinigen na gebruik Stap 1

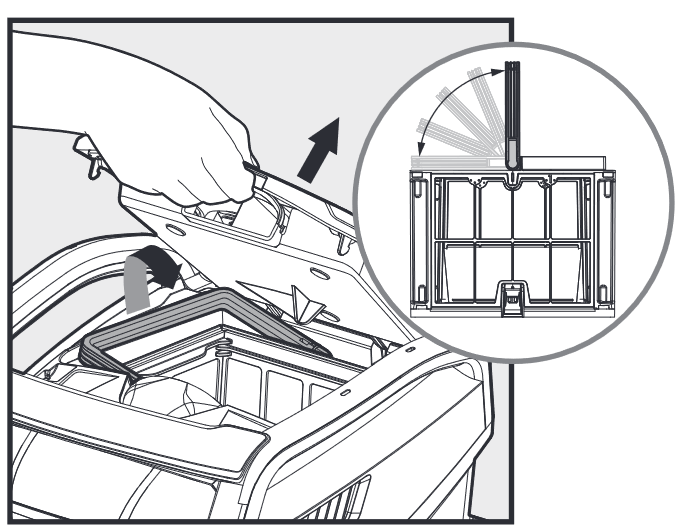

  2. Bij het openen van het filterdeksel komt de handgreep automatisch omhoog.
    ONDERHOUD EN VERZORGING - Reinigen na gebruik Stap 2

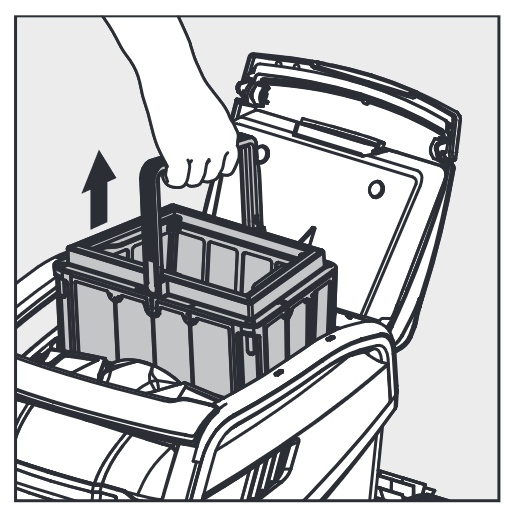

  3. Til de mand op.
    ONDERHOUD EN VERZORGING - Reinigen na gebruik Stap 3

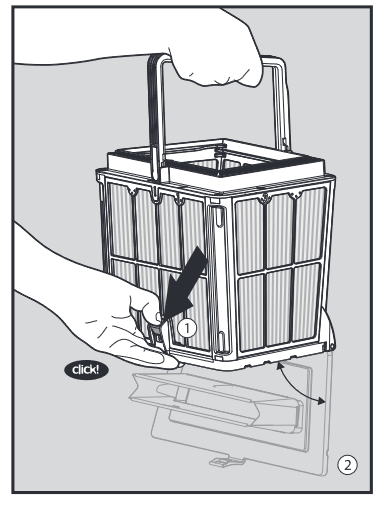

  4. Open de vergrendeling om het onderste deksel los te maken.
    ONDERHOUD EN VERZORGING - Reinigen na gebruik Stap 4

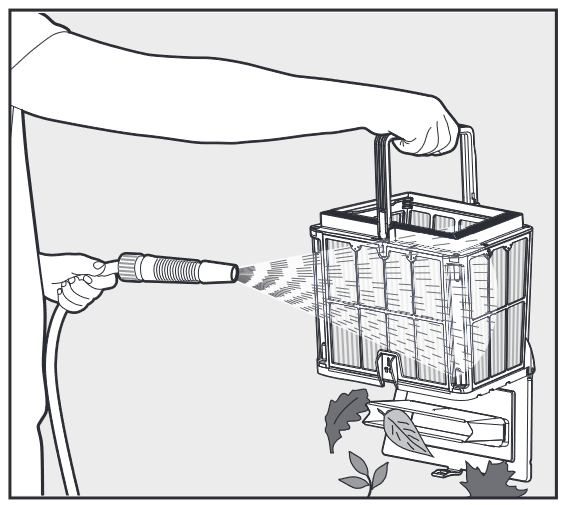

  5. Reinig de filtermand met een slang.
    ONDERHOUD EN VERZORGING - Reinigen na gebruik Stap 5

Demonteer de 4 ultrafijne filterpanelen van de buitenste mand, volgens de volgende stappen:

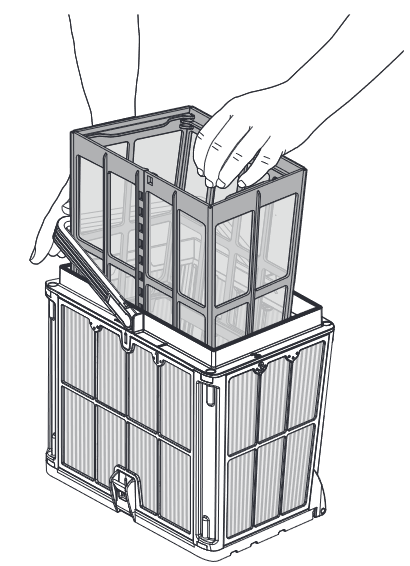

  1. Houd de handgreep omlaag om de binnenste netmand te verwijderen.
    ONDERHOUD EN VERZORGING - Periodieke filterreiniging Stap 1

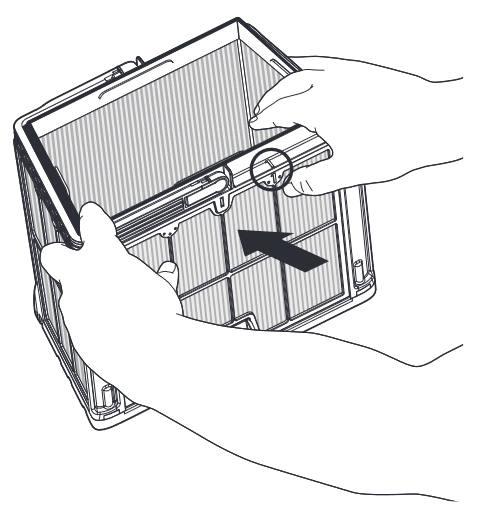

  2. Demonteer de panelen; begin met het indrukken van paneel 1 met uw duimen.
    ONDERHOUD EN VERZORGING - Periodieke filterreiniging Stap 2

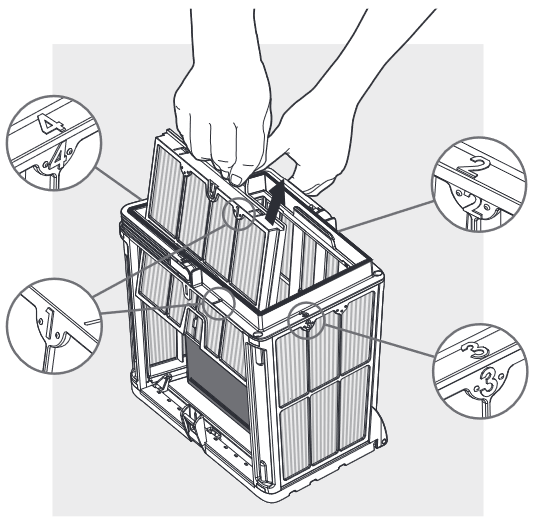

  3. Ga verder met het demonteren van de panelen in volgorde: 2 — > 3 — > 4.
    ONDERHOUD EN VERZORGING - Periodieke filterreiniging Stap 3

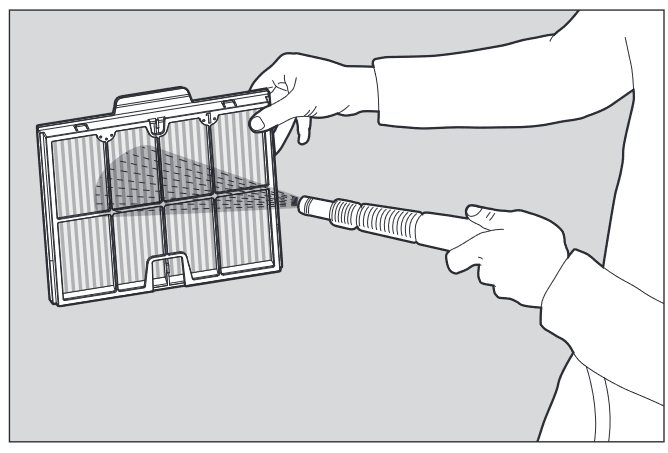

  4. Reinig de filterpanelen met een slang.
    ONDERHOUD EN VERZORGING - Periodieke filterreiniging Stap 4

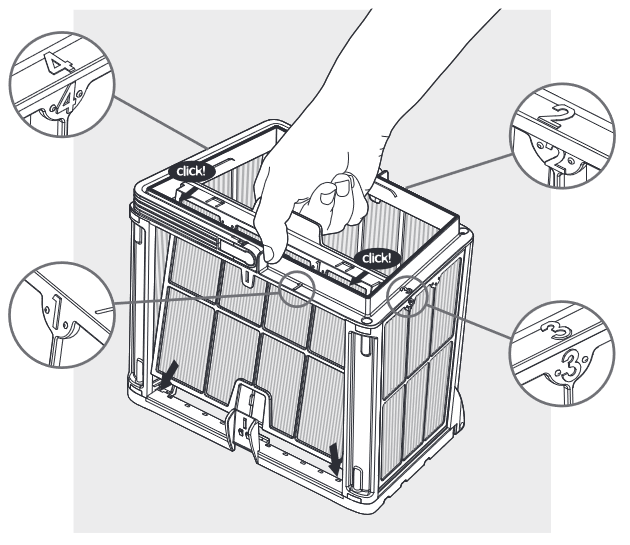

  5. Monteer de filterpanelen in de volgende volgorde: Paneel 4 — > 3 — > 2 — > 1.
    ONDERHOUD EN VERZORGING - Periodieke filterreiniging Stap 5

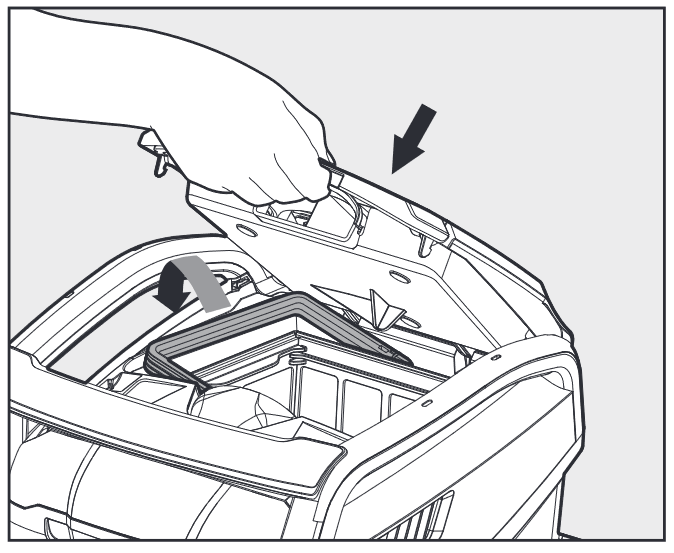

  6. Plaats de schone filtermand en sluit het filterdeksel.
    ONDERHOUD EN VERZORGING - Periodieke filterreiniging Stap 6

De impeller reinigen

Als u merkt dat er vuil vastzit in de impeller:
gevaarZorg ervoor dat de voeding is uitgeschakeld en de stekker uit het stopcontact is getrokken.

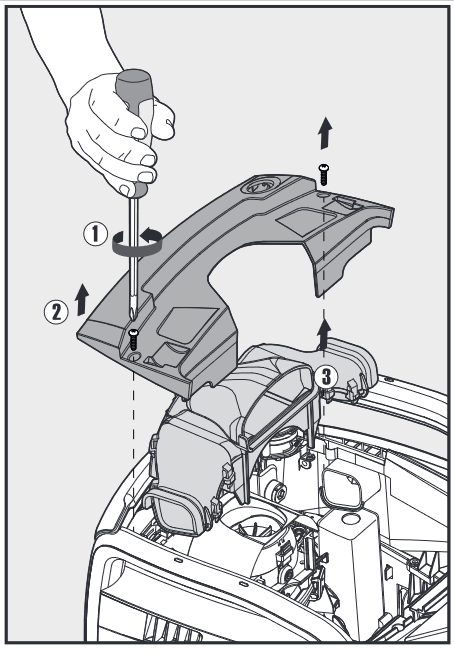

Reinig het vuil dat vastzit in de impelleropening, volgens de volgende stappen:

  1. ONDERHOUD EN VERZORGING - De impeller reinigen Stap 1

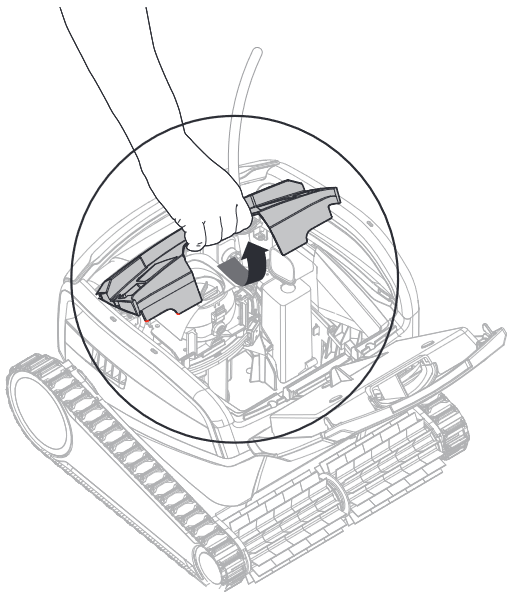

  2. ONDERHOUD EN VERZORGING - De impeller reinigen Stap 2

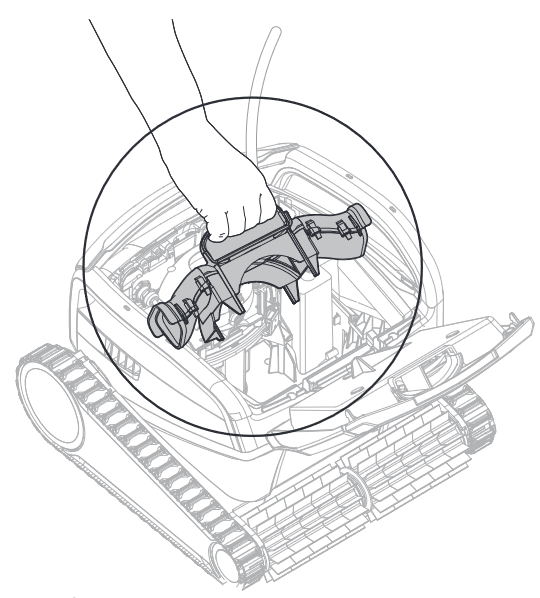

  3. ONDERHOUD EN VERZORGING - De impeller reinigen Stap 3

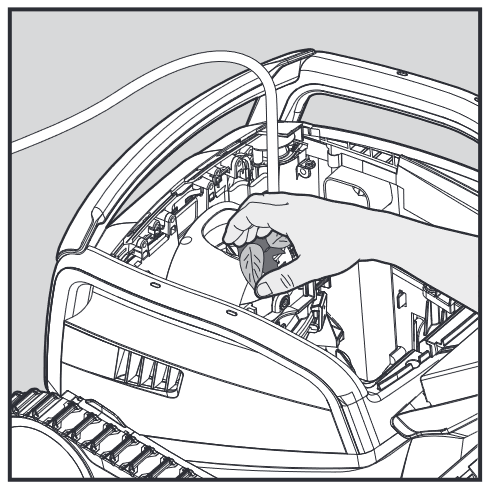

  4. ONDERHOUD EN VERZORGING - De impeller reinigen Stap 4

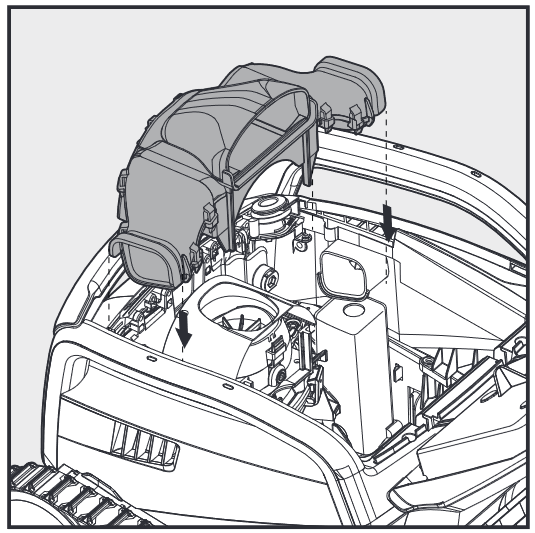

  5. ONDERHOUD EN VERZORGING - De impeller reinigen Stap 5

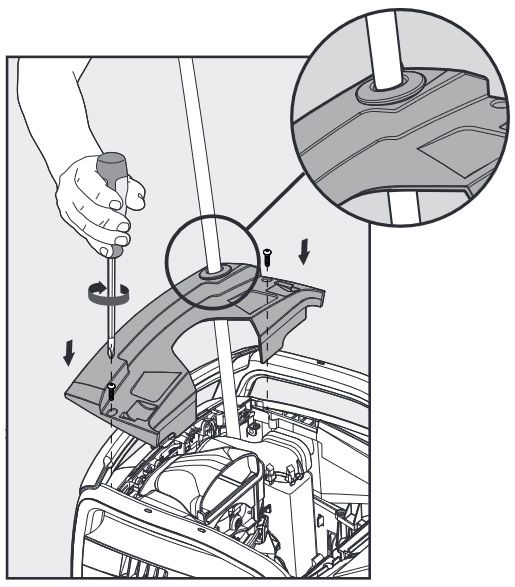

  6. ONDERHOUD EN VERZORGING - De impeller reinigen Stap 6
  • Als de kabel nat is, spreid hem dan plat en recht uit in de tuin en laat hem minstens vijf uur drogen om te voorkomen dat de kabel draait.
  • Was de robotische zwembadreiniger met vers water om schade door de chemicaliën in het zwembadwater te verminderen.

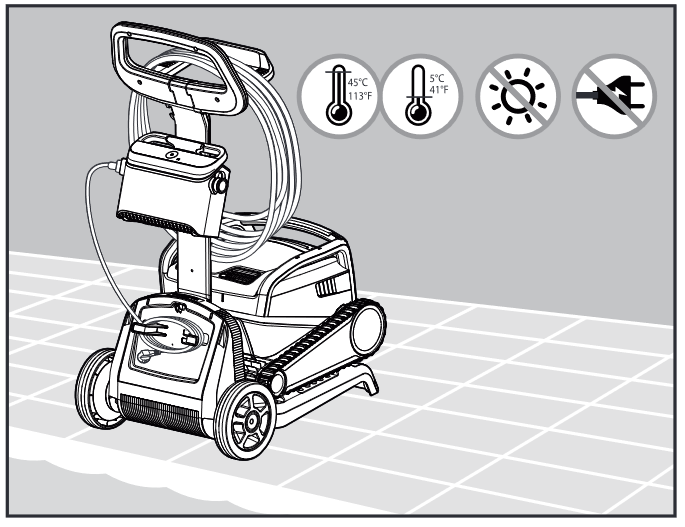

OPSLAG BUITEN HET SEIZOEN

Als de Robotic Pool Cleaner voor een langere periode niet wordt gebruikt, voer dan de volgende opslagstappen uit:

  • Zorg ervoor dat er geen water in de Robotic Pool Cleaner achterblijft.
  • Reinig de filtermand en panelen grondig en plaats ze terug.
  • Rol de kabel op zodat er geen knikken in zitten.
  • Bewaar de Robotic Pool Cleaner in een beschermde ruimte, uit direct zonlicht/regen/vorst, bij een temperatuur tussen 5°- 45°C / 41°- 113°F.

Als de Robotic Pool Cleaner voor een langere periode niet wordt gebruikt, voer dan de volgende opslagstappen uit:

  • Zorg ervoor dat er geen water in de Robotic Pool Cleaner achterblijft.
  • Reinig de filtermand en panelen grondig en plaats ze terug.
  • Rol de kabel op zodat er geen knikken in zitten.
  • Bewaar de Robotic Pool Cleaner in een beschermde ruimte, uit direct zonlicht/regen/vorst, bij een temperatuur tussen 5°-45°C / 41°-113°F.
    OPSLAG BUITEN HET SEIZOEN

PROBLEEMOPLOSSING

Als de voorgestelde oplossingen het probleem niet verhelpen, neem dan contact op met uw dealer of servicecentrum.

Symptoom Mogelijke reden Correctieve actie
De voeding of de LED-indicator op de schakelaar werkt niet.
  • Geen spanning in het stopcontact in de muur.
  • De voeding is niet ingeschakeld (ON).
  • De voedingskabel is niet correct aangesloten op de voedingsingang.
  • De aardlekschakelaar is uitgeschakeld (OFF) (gesloten).
  • Controleer of er spanning is op het stopcontact in de muur.
  • Controleer of de voeding is aangesloten en ingeschakeld (ON).
  • Controleer of de voedingskabel goed is aangesloten op de voeding.
  • Schakel de voeding uit (OFF). Wacht 30 seconden en schakel hem weer in (ON).
De Robotic Pool Cleaner beweegt NIET.
  • De drijvende kabel is niet goed aangesloten op de uitgang van de voeding.
  • Een obstakel blokkeert de waaier, rupsbanden of wielen.
  • Controleer of de drijvende kabel goed is aangesloten op de voeding.
  • Koppel de voeding los. Open de waaierdeksel en controleer of er niets vastzit in de waaier.
  • Controleer of er niets de rupsbanden of wielen blokkeert.
De Robotic Pool Cleaner beweegt in cirkels.
  • Verstopte filtermand.
  • Vuil vast in het waaierhuis of de waaierdeksel.
  • De voeding is verkeerd geplaatst.
  • Algenvorming of zwembadwater voldoet niet aan de specificaties.
  • Reinig de filtermand.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierdeksel (zie afbeeldingen 6.3.1 tot 6.3.4).
  • Plaats de voeding op een positie waardoor de Robotic Pool Cleaner het hele zwembadgebied vrij kan bereiken.
  • Corrigeer de zwembad- en watercondities.
De Robotic Pool Cleaner draait niet of beweegt slechts in één richting.
  • Vuil vast in het waaierhuis of de waaierdeksel.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierdeksel (zie afbeeldingen 6.3.1 tot 6.3.4).
De Robotic Pool Cleaner beweegt, maar reinigt het zwembad niet.
  • Verstopte filtermand.
  • Vuil vast in het waaierhuis of de waaierdeksel.
  • Reinig de filtermand.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierdeksel (zie afbeeldingen 6.3.1 tot 6.3.4).
De Robotic Pool Cleaner reinigt slechts een deel van het zwembad.
  • De voeding is verkeerd geplaatst.
  • Er is niet genoeg drijvende kabel vrijgegeven voor de correcte werking van de Robotic Pool Cleaner.
  • Plaats de voeding op een positie waardoor de Robotic Pool Cleaner het hele zwembadgebied vrij kan bereiken, en controleer of de minimale afstand tot het zwembad 3,5 m / 12 ft is en de minimale hoogte boven de grond 11 cm / 4 inch.
  • Controleer of er voldoende speling in de drijvende kabel is zodat de Robotic Pool Cleaner het hele zwembad kan bereiken.
  • Reinig de filtermand.
De drijvende kabel heeft knikken.
  • Verstopte filtermand.
  • Vuil vast in het waaierhuis of de waaierdeksel.
  • Reinig de filtermand.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierdeksel. (zie afbeeldingen 6.3.1 tot 6.3.4).
  • Om de knikken te verwijderen, strekt u de drijvende kabel volledig uit en laat u deze minstens een dag in de zon liggen.
De Robotic Pool Cleaner klimt niet tegen de wanden op.
  • Verstopte filtermand.
  • Algen op de wanden.
  • Ongeschikt pH-niveau.
  • Vuil vast in het waaierhuis of de waaierdeksel.
  • Reinig de filtermand.
  • Controleer het niveau van chemicaliën in het water. Onjuiste niveaus kunnen de groei van algen bevorderen, waardoor de wanden glad worden. Pas in dat geval de niveaus aan en schrob de wanden.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierdeksel (zie afbeeldingen 6.3.1 tot 6.3.4).
Kan geen verbinding maken met uw Wi-Fi® en de communicatie-LED knippert groen.
  • De voeding is te ver van de router verwijderd (zwak signaal) of uw router werkt niet goed.
  • Reset de voeding (koppel het netsnoer los) en wacht 1 minuut.
  • Controleer of uw smartphone een sterke Wi-Fi®-verbinding heeft in de buurt van de voeding (probeer een online videostreaming-app af te spelen).
  • Controleer of de thuisrouter goed werkt.
  • Plaats de voeding zo dicht mogelijk bij de thuisrouter.
  • Installeer een Wi-Fi®-extender (2,4 GHz) om ervoor te zorgen dat u een voldoende signaalsterkte heeft.
  • Opmerking: Als de communicatie-LED nog steeds groen knippert, heeft u de optie om verbinding te maken via Bluetooth®.
Kan geen verbinding maken met uw robot via Bluetooth® en de communicatie-LED knippert blauw.
  • De voeding is te ver van het slimme apparaat verwijderd, of uw Bluetooth® is uitgeschakeld of werkt niet goed.
  • Probeer de Bluetooth® op uw smartphone uit en weer in te schakelen (Turn Off en Turn On) Voor IOS – Ga naar instellingen (settings) → Bluetooth®. Voor Android – Ga naar schuifregelaar en schakel het Bluetooth®-pictogram uit (Off)/aan (On).
  • Ga dichter bij de IoT-voeding staan.
  • Zorg ervoor dat u geen interferentie/obstakels heeft.
  • Schakel de voeding uit (Off) en vervolgens weer in (On).
  • Als geen van de bovenstaande probleemoplossingen helpt, neem dan contact op met de dealer voor verdere hulp.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

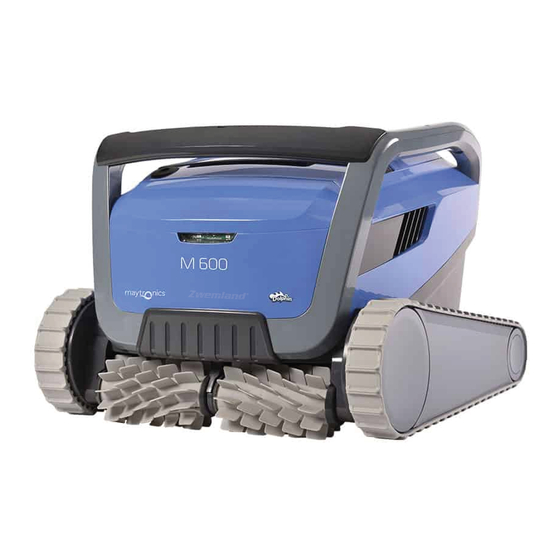

Download Maytronics Dolphin M600 Handleiding

Beschikbare talen

Gerelateerde Handleidingen voor Maytronics Dolphin M600

Inhoudsopgave
