Rode Wireless-Go Microfoonsysteem Handleiding
OVERZICHT

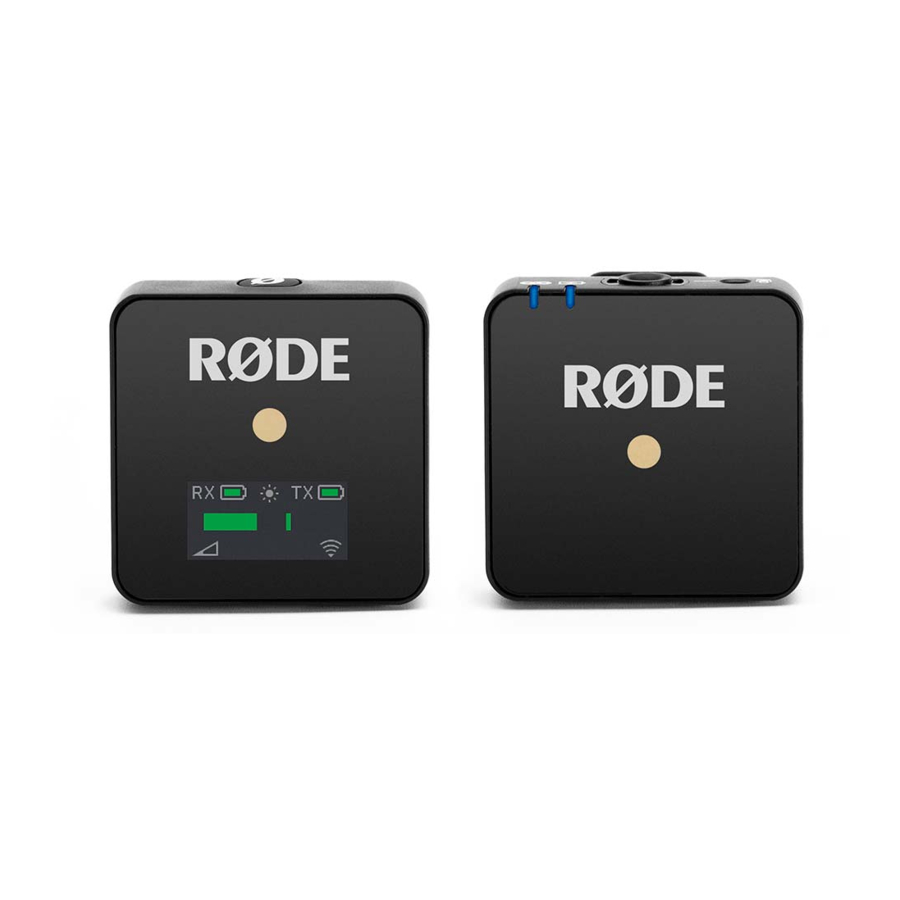

De Wireless Go is een compact draadloos microfoonsysteem dat werkt in de 2.4GHz-band. De kit bevat een zender met een interne microfoon en een ontvanger met een 3.5mm TRS-uitgang.
INSTALLATIE
Houd de aan/uit-knop 3 seconden ingedrukt om de RX (ontvanger) in te schakelen.
Houd de aan/uit-knop 3 seconden ingedrukt om de TX (zender) in te schakelen.
De eenheden zijn al gekoppeld en beginnen met het verzenden van audio, de zender gebruikt de interne microfoon.
Klik indien nodig de meegeleverde windkap erop.
Sluit desgewenst een compatibele externe microfoon aan en de TX schakelt automatisch de audio-ingang in.
Sluit de 3.5mm TRS-uitgang van de RX aan op de microfooningang van een camera of een vergelijkbaar audioapparaat.

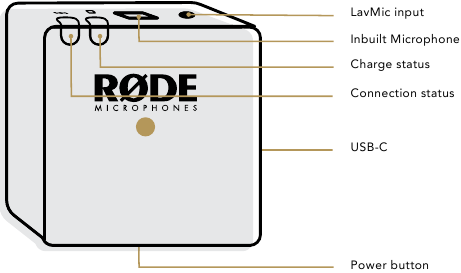

ZENDER – TX
Aan/uit-knop
Houd de aan/uit-knop 3 seconden ingedrukt om het apparaat in te schakelen.
Houd de aan/uit-knop 3 seconden ingedrukt om het apparaat uit te schakelen.
Druk één keer om in te schakelen wanneer het apparaat in de oplaadmodus staat.
Interne microfoon
De zender gebruikt de interne microfoon als er geen externe microfoon is aangesloten.
On-board verwerking geoptimaliseerd voor de menselijke stem.
Audio-uitgang
Standaard 3.5mm TRS microfooningang.
Levert 2.8V plugin-stroom voor compatibele microfoons.
"Power" (Stroom) en "Link" (Verbinding) LED's.
Power LED
Continu = interne batterij is boven 20%
Langzame flits = interne batterij is onder 20%
Snelle flits = interne batterij is onder 10%
Dubbele flits = Opladen via USB (continu wanneer 100% lading is bereikt)
Link LED
Continu = Gekoppeld en verzendend naar een RX
Langzame flits = Niet verbonden met de RX of buiten bereik
Snelle flits = in koppelmodus (time-out na 3 seconden)
Uit = TX is in de oplaadmodus en verzendt niet naar een ontvanger
USB-C
Gestandaardiseerde USB-C-poort.
Wordt gebruikt voor het opladen met USB-voedingen en kan worden aangesloten op een computer voor toekomstige firmware-updates.
De power-LED geeft de oplaadmodus weer als het apparaat is aangesloten op de stroom terwijl het is uitgeschakeld, een snelle enkele druk op de aan/uit-knop schakelt de TX in.

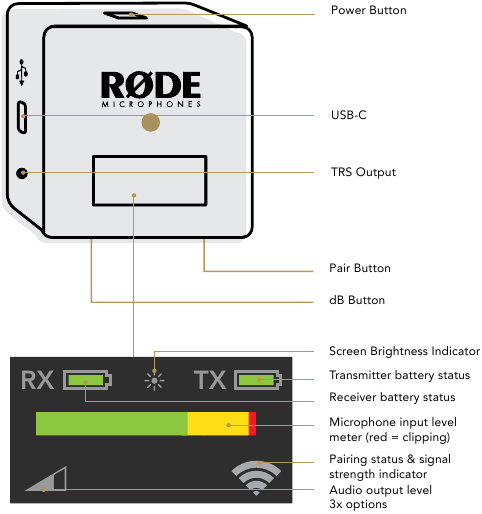

ONTVANGER – RX
Aan/uit-knop
Houd de aan/uit-knop 3 seconden ingedrukt om het apparaat in te schakelen.
Houd de aan/uit-knop 3 seconden ingedrukt om het apparaat uit te schakelen.
Druk één keer om in te schakelen wanneer het apparaat in de oplaadmodus staat.
Druk één keer wanneer het apparaat is ingeschakeld om de helderheidsmodus van het scherm te wijzigen.
Heldere modus – Scherm blijft verlicht tijdens gebruik.
Gedimde modus – Scherm dimt na 3 seconden.
"dB" (dB)-knop
Druk op de "dB" (dB)-knop om door de drie audio-uitgangsniveaus te bladeren (0dB, -6dB, -12dB).
Stel het niveau in volgens de vereisten van het apparaat dat de audio ontvangt. d.w.z. draagbare recorder, smartphone, camera, enz.
De RX onthoudt de gekozen selectie voor toekomstig gebruik.
Link-knop
De RX en TX worden vooraf gekoppeld geleverd.
Als koppelen vereist is.
Houd de knop 3 seconden ingedrukt.
Het signaalsterktepictogram op het scherm begint te knipperen.
Druk één keer op de aan/uit-knop op de TX.
De TX en RX zouden onmiddellijk moeten koppelen.
Audio-uitgang
Standaard 3.5mm TRS-uitgang.
Multi-monosignaal.
USB-C
Gestandaardiseerde USB-C-poort.
Wordt gebruikt voor het opladen met USB-voedingen en kan worden aangesloten op een computer voor toekomstige firmware-updates.
Het scherm geeft de oplaadmodus weer als het apparaat is aangesloten op de stroom terwijl het is uitgeschakeld, een snelle enkele druk op de aan/uit-knop schakelt de RX in.
SPECIFICATIES
| Transmissietype: | 2.4GHz Frequentie Agile Digitaal Systeem |
| Interne Capsule | |
| Akoestisch principe: | Voorgepolariseerde druktransducer |
| Polair patroon: | Omnidirectioneel |
| Equivalent ingangsgeluid @ Maximale versterking: | 21.8dB (A-gewogen) |
| Frequentiebereik: | 50Hz - 20kHz |
| Externe microfooningang Microfooningang: | 20Hz - 20kHz |
| Maximale uitvoer Niveau: | +3dBu |
| Maximale SPL (microfoon): | 100dB SPL (1kHz @ 1m) |
| Dynamisch bereik: | 100dBA (Microfoonvoorversterkers) |
| Stroomvereisten: | Ingebouwde Li-po batterij oplaadbaar via USB |
| Levensduur batterij: | Tot 7 uur |
| Analoge ingangen: | 3.5mm TRS lavalier microfooningang (Zender) |
| Analoge uitgangen: | 3.5mm TRS (Ontvanger) |
| Computerconnectiviteit: | USB (Firmware-update) |
| OS-vereisten: | (Alleen voor firmware-update) macOS 10.11 en hoger Windows 10 en hoger |
| Vormfactor: | Clip-on pack |
| Gewicht (g): | TX: 31 RX: 31 |
| Afmetingen (B×L×H, mm): | TX: 44 × 45.3 × 18.5 RX: 44 x 46.4 x 18.5 |
| Meegeleverde accessoires: | 2 x vacht windscherm, 1 x etui, 2 x USB-A naar USB-C kabel, 1 x SC2 kabel |
