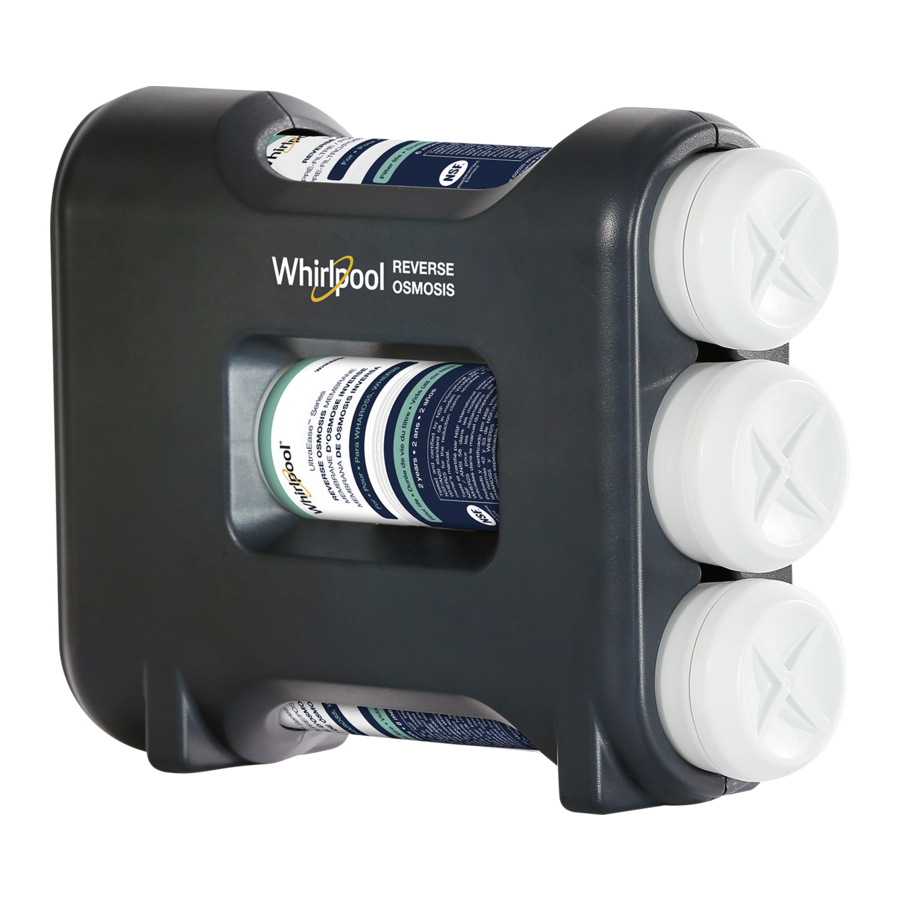

Whirlpool WHAROS5 Reverse Osmosis Handleiding

Retourneer het apparaat niet naar de winkel

Als u vragen of opmerkingen heeft tijdens de installatie, bediening of het onderhoud van uw waterfiltratiesysteem, bel dan ons gratis nummer:
1-866-986-3223
Maandag t/m vrijdag, 7:00 - 18:00 uur CST
of bezoek whirlpoolwatersolutions.com
Wanneer u belt, zorg er dan voor dat u het modelnummer en de datumcode van uw product bij de hand heeft, deze staan op de typeplaat aan de achterkant.

Systeem getest en gecertificeerd door NSF International volgens NSF/ANSI-standaard 42 voor de reductie van chloorsmaak en -geur, en standaard 58 voor de reductie van arseen, barium, cadmium, chroom (hexavalent), chroom (trivalent), koper, cysten, lood, nitraat (als N), nitriet (als N), radium 226/228, selenium, troebelheid en TDS.

NIET RETOURNEREN NAAR DE WINKEL
Hulp nodig?
Bel gratis op:
1-866-986-3223
7:00 - 18:00 uur CST M-F

Hulp is beschikbaar voor:

• Ontbrekende of kapotte onderdelen
  Items worden kosteloos verzonden
• Installatie
• Bediening
• Onderhoud
• Garantie
• Alle andere vragen die u mogelijk heeft over uw nieuwe systeem

Dingen om te onthouden!

• Het duurt even voordat er water beschikbaar is bij de kraan. Het kan 1-4 uur duren voordat de maximale mogelijke doorstroming uit de kraan beschikbaar is.
• De waterdruk van de Reverse Osmosis-kraan zal lager zijn dan uw standaard kraan vanwege het hoge filtratieniveau dat door het systeem wordt uitgevoerd.
• De kraan kan worden gemonteerd in een bestaand gat in de gootsteen (sproeier, zeepdispenser enz.) of er kan een nieuw gat worden geboord.
• Er loopt water naar de afvoer terwijl het Reverse Osmosis-systeem gezuiverd water produceert, zelfs als u geen water uit de kraan tapt. U kunt een kleine hoeveelheid water naar de afvoer horen lopen wanneer het systeem gezuiverd water produceert. Het water dat naar de afvoer gaat, wordt automatisch afgesloten wanneer de opslagtank vol is.
• Dit apparaat kan op afstand (kelder, machinekamer) of onder de gootsteen worden geïnstalleerd.

GARANTIE

ÉÉN JAAR BEPERKTE GARANTIE OP REVERSE OSMOSIS WATERFILTRATIESYSTEEM (Exclusief filterpatronen en R.O.-membraan)
Garantieverlener: Ecodyne Water Systems, 1890 Woodlane Drive, Woodbury, MN 55125
De garantieverlener garandeert aan de oorspronkelijke eigenaar dat het Reverse Osmosis Waterfiltratiesysteem, indien geïnstalleerd en onderhouden in overeenstemming met de instructies, vrij zal zijn van defecten in materialen en vakmanschap gedurende een periode van één (1) jaar vanaf de aankoopdatum. Als binnen het eerste jaar een onderdeel na inspectie defect blijkt te zijn, zal de garantieverlener, naar eigen goeddunken, het onderdeel vervangen of repareren zonder kosten, met uitzondering van normale verzend- en installatiekosten. Arbeid om de apparatuur te onderhouden valt niet onder de garantie. Filters en membranen, die verbruiksartikelen zijn, vallen niet onder de garantie.
OM GARANTIEONDERDELEN TE VERKRIJGEN, BELT U GEWOON 1-866-986-3223, maandag - vrijdag, 7.00 - 18.00 uur CST, voor hulp. Deze garantie is alleen van toepassing zolang dit product in gebruik is in de Verenigde Staten of Canada.

Algemene bepalingen
De bovenstaande garanties zijn van kracht op voorwaarde dat het Reverse Osmosis Waterfiltratiesysteem wordt gebruikt bij waterdrukken van niet meer dan 125 psi en bij watertemperaturen van niet meer dan 100°F; verder op voorwaarde dat het Reverse Osmosis Waterfiltratiesysteem niet wordt blootgesteld aan misbruik, verkeerd gebruik, wijziging, verwaarlozing, bevriezing, ongevallen of nalatigheid; en verder op voorwaarde dat het Reverse Osmosis Waterfiltratiesysteem niet wordt beschadigd als gevolg van een ongebruikelijke natuurkracht, zoals, maar niet beperkt tot, overstroming, orkaan, tornado of aardbeving.
De garantieverlener is verontschuldigd als het niet nakomen van zijn garantieverplichtingen het gevolg is van stakingen, overheidsvoorschriften, materiaalschaarste of andere omstandigheden buiten zijn controle.

*ER ZIJN GEEN ANDERE GARANTIES OP HET REVERSE OSMOSIS WATERFILTRATIESYSTEEM DAN DEGENE DIE SPECIFIEK HIERBOVEN ZIJN BESCHREVEN. ALLE IMPLICIETE GARANTIES, INCLUSIEF ELKE IMPLICIETE GARANTIE VAN VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALD DOEL, WORDEN AFGEWEZEN VOOR ZOVER ZE ZICH MOGELIJK UITSTREKKEN BUITEN DE BOVENSTAANDE PERIODEN. DE ENIGE VERPLICHTING VAN DE GARANTIEVERLENER ONDER DEZE GARANTIES IS HET VERVANGEN OF REPAREREN VAN HET COMPONENT OF ONDERDEEL DAT BINNEN DE SPECIFIEKE PERIODE DEFECT BLIJKT TE ZIJN, EN DE GARANTIEVERLENER IS NIET AANSPRAKELIJK VOOR GEVOLG- OF INCIDENTELE SCHADE. GEEN ENKELE DEALER, AGENT, VERTEGENWOORDIGER OF ANDERE PERSOON VAN DE GARANTIEVERLENER IS BEVOEGD OM DE HIERBOVEN UITDRUKKELIJK BESCHREVEN GARANTIES UIT TE BREIDEN OF TE VERRUIMEN.

Sommige staten staan geen beperkingen toe op de duur van een impliciete garantie of uitsluitingen of beperkingen van incidentele of gevolgschade, dus de beperkingen en uitsluitingen in deze garantie zijn mogelijk niet op u van toepassing. Deze garantie geeft u specifieke wettelijke rechten, en u kunt andere rechten hebben die van staat tot staat verschillen. Deze garantie is alleen van toepassing op installaties in consumentenbezit.

Specificaties & Afmetingen

Limieten voor waterdruk van de toevoer	40-100 psi (280-689 kPa)
Limieten voor watertemperatuur van de toevoer	40-100°F (4.5-37.7°C)
Maximaal totaal aan opgeloste vaste stoffen (TDS)	2000 ppm
Maximale waterhardheid @ 6.9 pH	10 gpg
Maximaal ijzer, mangaan, waterstofsulfide	0
Chloor in watertoevoer (max. ppm)	2.0
pH-limieten voor watertoevoer (pH)	4-10
Product (kwaliteit) water, 24 uur1	18.4 gal. (69.6 liter)
Percentage afstoting van TDS, minimum (nieuw membraan)1	86.5
Automatische uitschakelregeling	ja
Efficiëntie2	12.2 %
Herstel3	22.9 %

Dit systeem voldoet aan NSF/ANSI 58 voor de specifieke prestatieclaims zoals geverifieerd en onderbouwd door testgegevens.

¹@ Watertoevoer bij 50 psi, 77°F en 750 TDS --- De kwaliteit van de waterproductie, de hoeveelheid afvalwater en het percentage afstoting variëren allemaal met veranderingen in druk, temperatuur en totale opgeloste vaste stoffen.
²Efficiëntie betekent het percentage van het influentwater naar het systeem dat beschikbaar is voor de gebruiker als met omgekeerde osmose behandeld water onder bedrijfsomstandigheden die de typische dagelijkse gebruik benaderen.
³Herstel betekent het percentage van het influentwater naar het membraangedeelte van het systeem dat beschikbaar is voor de gebruiker als met omgekeerde osmose behandeld water wanneer het systeem wordt gebruikt zonder een opslagtank of wanneer de opslagtank wordt omzeild.

Niet-drinkbare waterbronnen: Probeer dit product niet te gebruiken om veilig drinkwater te maken van niet-drinkbare waterbronnen. Gebruik het systeem niet op microbiologisch onveilig water, of water van onbekende kwaliteit zonder adequate desinfectie voor of na het systeem. Dit systeem is gecertificeerd voor cystenreductie en mag worden gebruikt op gedesinfecteerd water dat filtreerbare cysten kan bevatten.
Arseenreductie: Dit systeem mag alleen worden gebruikt voor arseenreductie op gechloreerde watertoevoer die detecteerbaar residu vrij chloor bevat bij de systeeminlaat. Watersystemen die een inline chlorinator gebruiken, moeten een chloorcontacttijd van één minuut bieden vóór het omgekeerde osmosesysteem.
Nitraat/Nitriet Test Kit: Dit systeem is acceptabel voor de behandeling van influentconcentraties van niet meer dan 27 mg/L nitraat en 3 mg/L nitriet in combinatie gemeten als N. Het is alleen gecertificeerd voor nitraat/nitrietreductie voor watertoevoer met een druk van 280 kPa (40 psig) of hoger. Dit systeem wordt geleverd met een nitraat/nitriet testkit. Het productwater moet periodiek worden gecontroleerd volgens de instructies die bij de testkit worden geleverd.
TDS-testkits: TDS-testkits zijn verkrijgbaar door te bellen naar 1-800-949-8220 of controleer het water testgedeelte van uw lokale telefoongids.
Installaties in het Gemenebest Massachusetts: Het Gemenebest Massachusetts vereist dat de installatie wordt uitgevoerd door een erkende loodgieter en staat het gebruik van zadelkleppen niet toe. Loodgieterscode 248-CMR van het Gemenebest Massachusetts moet in deze gevallen worden gevolgd.
Productwatertesten: Het Reverse Osmosis-systeem bevat een vervangbaar behandelingsonderdeel dat van cruciaal belang is voor de effectieve reductie van totale opgeloste vaste stoffen. Het productwater moet periodiek worden getest om te verifiëren dat het systeem naar behoren werkt.
Vervanging van het omgekeerde osmose-onderdeel: Dit omgekeerde osmosesysteem bevat een vervangbaar onderdeel dat cruciaal is voor de efficiëntie van het systeem. Vervanging van het omgekeerde osmose-onderdeel moet gebeuren met een onderdeel met identieke specificaties, zoals gedefinieerd door de fabrikant, om dezelfde efficiëntie en verontreinigingsprestaties te garanderen.

FIG. 1

Prestatiegegevens

Reverse Osmosis Water Filtration System Model WHAROS5

BELANGRIJKE MEDEDELING: Lees deze prestatiegegevens en vergelijk de mogelijkheden van dit apparaat met uw werkelijke waterbehandelingsbehoeften. Het wordt aanbevolen dat u, voordat u een waterbehandelingsapparaat aanschaft, uw watervoorziening laat testen om uw werkelijke waterbehandelingsbehoeften te bepalen. Dit filtersysteem is ontworpen voor de reductie van de hieronder vermelde stoffen. Niet gebruiken waar water microbiologisch onveilig of van onbekende kwaliteit is, zonder adequate desinfectie voor of na het systeem. Systemen die gecertificeerd zijn voor cystenreductie mogen worden gebruikt op gedesinfecteerd water dat filtreerbare cysten kan bevatten. Dit systeem is acceptabel voor de behandeling van influentconcentraties van niet meer dan 27 mg/L nitraat en 3 mg/L nitriet in combinatie, gemeten als N, en is gecertificeerd voor nitraat/nitrietreductie alleen voor watervoorzieningen met een druk van 280 kPa (40 psig) of hoger. Dit systeem is getest voor de behandeling van water dat pentavalent arseen (ook bekend als As (V), As (+5) of arsenaat) bevat in concentraties van 0,30 mg/L of minder. Dit systeem vermindert pentavalent arseen, maar vermindert mogelijk geen andere vormen van arseen. Dit systeem moet worden gebruikt op watervoorzieningen die een detecteerbaar vrij chloorresidu aan de systeeminlaat bevatten of op watervoorzieningen waarvan is aangetoond dat ze alleen pentavalent arseen bevatten. Behandeling met chlooramine (gecombineerd chloor) is niet voldoende om een volledige omzetting van trivalant arseen naar pentavalent arseen te garanderen. Zie het gedeelte Arseenfeiten voor meer informatie. Hoewel de tests zijn uitgevoerd onder standaard laboratoriumomstandigheden, kan de werkelijke prestatie van dit systeem variëren op basis van lokale wateromstandigheden. Sommige of alle verontreinigingen die door dit apparaat worden verminderd, bevinden zich mogelijk niet in uw watervoorziening. Zie elders in deze gebruikershandleiding voor verdere instructies over filtervervanging, systeeminstallatie, bedieningsprocedures en garantie. De onderhoudsinstructies moeten worden gevolgd om ervoor te zorgen dat het product presteert zoals hieronder aangegeven.

Algemene informatie
Dit product is een ondersysteem dat kwaliteitsdrinkwater filtert en opslaat, klaar voor gebruik. Het bevat een koolstofsedimentfilter, RO-membraan en een actieve koolstof-nabehandeling. De kraanindicator bewaakt de tijdsduur dat het filter is geïnstalleerd en zal continu oranje knipperen; wat aangeeft dat de filters en de batterij moeten worden vervangen. Dit systeem is getest volgens NSF/ANSI 58 en 42 voor de reductie van hieronder vermelde stoffen. De concentratie van de aangegeven stoffen in water dat de systemen binnenkomt, werd gereduceerd tot een concentratie die kleiner is dan of gelijk is aan de toegestane limiet voor water dat het systeem verlaat, zoals gespecificeerd in NSF/ANSI 58. De tests werden uitgevoerd met behulp van met chloor verrijkt, vrij van gedeïoniseerd water met ≤1 NTU-troebelheid, 7,5 ± 0,5 pH, 25 ±1°C en 1µS/cm geleidbaarheid.

Onderhoud
Vervangingsfilterprijzen kunnen variëren. Geschatte kosten van vervangende filterelementen (onderdeelnummer WHEERF), of vervangende membranen (onderdeelnummer WHEERM), variëren van $39 tot $59.

Toepassingsspecificaties voor toevoerwater

Druk	40-100 psig (2.8-7.0 kg/cm2)
Temperatuur	40-100°F (5-38°C)
Maximaal TDS-niveau	2000 mg/L
Maximale hardheid @ 6.9 pH	10 gpg1 (171 mg/L)
Maximaal ijzer, mangaan, waterstofsulfide	0 mg/L
Maximaal chloor	2.0 mg/L2
pH-bereik	4-10

¹ Grains per gallon (granen per gallon).
² Een koolstofprefilter is onderdeel van dit systeem om het omgekeerde osmosemembraan te beschermen tegen aantasting als er chloor in het toevoerwater zit. Dit omgekeerde osmosesysteem bevat een vervangbaar behandelingsonderdeel dat cruciaal is voor een effectieve reductie van TDS. Het productwater moet periodiek worden getest om te controleren of het systeem naar behoren functioneert.

PRESTATIECLAIMS VOOR WHAROS5

Stof	NSF Vereiste influent-uitdagingsconcentratie (mg/L)1	NSF Max. Toegestane productwaterconcentratie (mg/L)1	Gemiddelde influent (mg/L)1	Gem. / Max. Effluent (mg/L)1	Gem. / Min. Procentuele reductie
Arseen (pentavalent)2	0.30 ±10%	0.010	0.320	0.006 / 0.011	98.2 / 96.6
Barium2	10 ±10%	2.0	10	0.23 / 0.58	97.8 / 94.4
Cadmium2	0.03 ±10%	0.005	0.028	0.0005 / 0.0012	98.1 / 95.7
Chroom (VI)2	0.3 ±10%	0.1	0.310	0.009 / 0.017	97.0 / 94.4
Chroom (III)2	0.3 ±10%	0.1	0.310	0.005 / 0.007	98.3 / 97.7
Koper2	3.0 ±10%	1.3	2.9	0.033 / 0.047	98.8 / 98.4
Cysten2	≥50,000 #/mL4	99.95%3	160,000 #/mL4	9 / 33 #/mL4	99.99 / 99.98
Fluoride	8.0 ±10%	1.5	8.4	0.3 / 0.4	96.5 / 95.2
Lood2	0.15 ±10%	0.010	0.16	0.001 / 0.003	99.1 / 98.1
Nitraat plus nitriet (als N)2	30 ±10%	10.0	29	7.2 / 8.6	75.4 / 70.8
Nitraat (als N)2	27.0 ±10%	10	26	6.6 / 7.9	74.9 / 70.0
Nitriet (als N)2	3.0 ±10%	1.0	3.2	0.61 / 0.75	80.9 / 76.6
Radium 226/2282	25 pCi/L5 ±10%	5 pCi/L5	25 pCi/L5	5 / 5 pCi/L5	80 / 80 pCi/L5
Seleen2	0.10 ±10%	0.05	0.10	0.002 / 0.003	98.0 / 97.0
Troebelheid2	11 ±1 NTU6	0.5 NTU6	11 NTU6	0.1 / 0.2 NTU6	99.0 / 98.3
TDS2	750 ±10%	187	740	70 / 100	90.6 / 86.5
Chloorsmaak en -geur	2.0 ±10%	1.0	1.9	0.09 / 0.19	95.2 / 90.5
Ammonium7	1.2 ±10%	1.08	2.5	0.24	90
Bicarbonaat7	300 ±10%	1008	280	10	96
Bromide7	1.5 ±10%	3.38	11	1.3	89
Chloride7	800 ±10%	2508	770	60	92
Magnesium7	30 ±10%	108	31	<1.0	97
Natrium7	350 ±10%	1178	340	40	88
Sulfaat7	800 ±10%	2508	780	12	98
Tannine7	3.0 ±10%	1.08	2.9	0.1	97
Zink7	1.5 ±10%	5.08	1.5	0.25	98

Dagelijkse productiesnelheid Model WHAROS5: 18.46 gal./day (69.87 liter/dag)²
Efficiëntieclassificatie Model WHAROS5: 12.22%⁹
Herstelclassificatie Model WHAROS5: 22.95%¹⁰

¹ Milligram per liter, wat overeenkomt met parts per million (PPM).
² Getest door NSF International volgens NSF/ANSI Standard 58.
³ NSF minimale vereiste voor procentuele reductie. Het acceptatieniveau voor deze stof is gebaseerd op procentuele reductie, in plaats van maximale effluentconcentratie.
⁴ Deeltjes per milliliter.
⁵ Pico Curies per liter.
⁶ Nephelometrische troebelheidseenheden.
⁷ Getest door Spectrum Labs, een gekwalificeerd onafhankelijk laboratorium, volgens een geaccepteerd brancheprotocol.
⁸ Er is geen maximale toegestane effluentconcentratie voor deze stof omdat deze niet is opgenomen in de chemische reductieclaims die in NSF Standard 58 worden vermeld. De maximale effluentconcentraties die worden vermeld, zijn vastgesteld door Spectrum Labs en zijn gebaseerd op een derde van de beoogde influent.
⁹ Efficiëntieclassificatie betekent het percentage van het influentwater naar het systeem dat beschikbaar is voor de gebruiker als omgekeerd osmosebehandeld water onder bedrijfsomstandigheden die het dagelijkse gebruik benaderen.
¹⁰ Herstelclassificatie betekent het percentage van het influentwater naar het membraangedeelte van het systeem dat beschikbaar is voor de gebruiker als omgekeerd osmosebehandeld water wanneer het systeem wordt gebruikt zonder opslagtank of wanneer de opslagtank wordt omzeild.

ARSEENFEITEN

Achtergrond
Arseen (afgekort As) kan van nature voorkomen in bronwater. Er zijn twee vormen van arseen: pentavalent arseen [ook wel As(V), As(+5) en arsenaat genoemd] en trivalant arseen [ook wel As(III), As(+3) en arseniet genoemd]. Hoewel beide vormen potentieel schadelijk zijn voor de menselijke gezondheid, wordt trivalant arseen als schadelijker beschouwd dan pentavalent arseen. In bronwater kan arseen pentavalent, trivalant of een combinatie van beide zijn. Aanvullende informatie over arseen in water is te vinden op internet op de website van het U.S. Environmental Protection Agency (USEPA): www.epa.gov/safewater/arsenic.html.

Uw water testen
Arseen in water heeft geen kleur, smaak of geur. Het moet worden gemeten door een laboratoriumtest. Openbare waterbedrijven moeten hun water laten testen op arseen. U kunt de resultaten opvragen bij uw waterbedrijf. Als u een eigen bron heeft, kunt u het water laten testen. De plaatselijke gezondheidsdienst of de staatsmilieugezondheidsdienst kan een lijst van gecertificeerde laboratoria verstrekken. De kosten bedragen doorgaans $15 tot $30.

Pentavalente vs. Trivalente arseenverwijdering
Deze systemen zijn zeer effectief in het verminderen van pentavalent arseen uit drinkwater. Deze modellen zijn in een laboratorium getest en het is bewezen dat ze 300 parts per billion (ppb) pentavalent arseen reduceren tot onder 10 ppb, de USEPA-norm voor veilig drinkwater.
RO-systemen zijn niet zo effectief in het verminderen van trivalant arseen uit water. Deze modellen zetten trivalant arseen niet om in pentavalent arseen. Als u vrij chloorresidu in contact heeft met uw watervoorziening gedurende ten minste één minuut, wordt alle trivalente arseen omgezet in pentavalent arseen en gereduceerd door deze RO. Andere waterbehandelingschemicaliën zoals ozon en kaliumpermanganaat zullen ook trivalant arseen veranderen in pentavalent arseen. Een gecombineerd chloorresidu (ook wel chlooramine genoemd) converteert mogelijk niet alle trivalente arseen. Als u uw water van een openbaar waterbedrijf krijgt, neem dan contact op met het bedrijf om te achterhalen of er vrij chloor of gecombineerd chloor wordt gebruikt in het watersysteem.

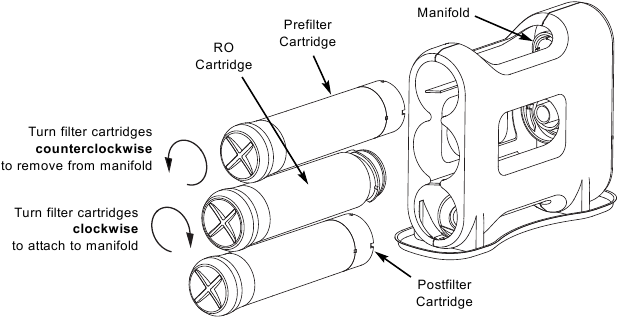

Onderhoud
Het wordt ten zeerste aanbevolen dat u de onderhoudsinstructies volgt en uw water periodiek laat testen om er zeker van te zijn dat het systeem naar behoren functioneert. Zie bovenstaande informatie over vervangingselementen voor aanbevelingen over het onderhoud van uw Reverse Osmosis-waterfiltratiesysteem.

Inspectie van de zending

Uw Reverse Osmosis-waterfiltratiesysteem wordt compleet in één doos verzonden. Verwijder alle items uit uw verzenddoos.
Controleer alle items aan de hand van de onderstaande paklijst. Noteer alle items die tijdens de verzending verloren of beschadigd zijn geraakt.

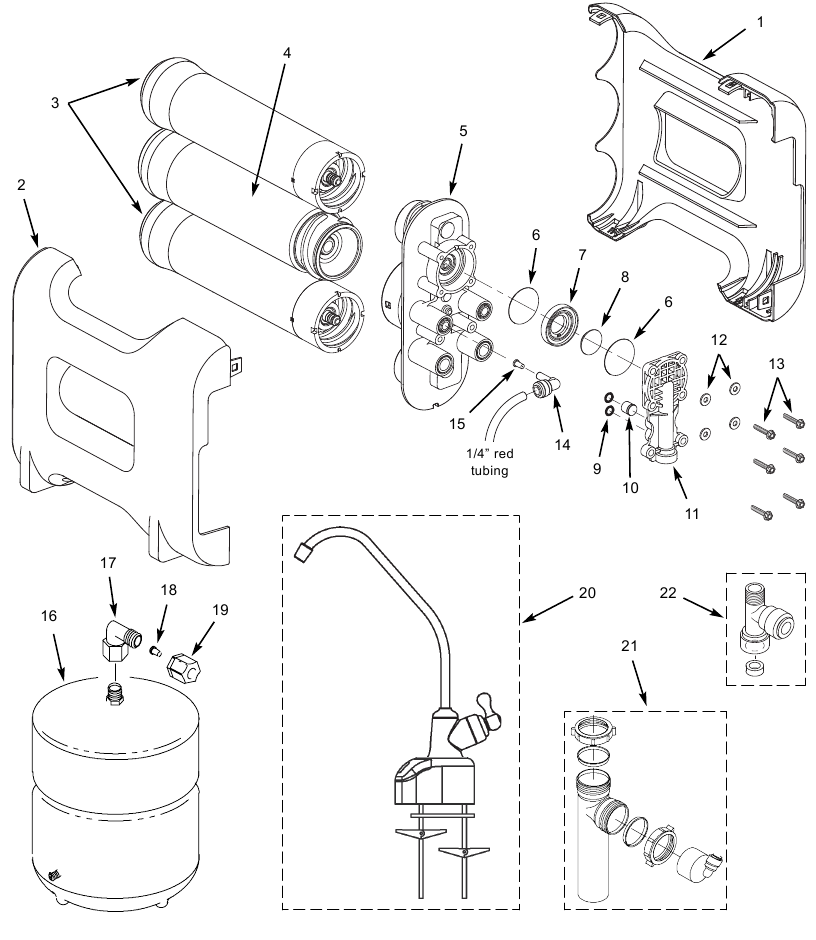

Noteer eventuele schade aan de verzenddoos. Raadpleeg de exploded view en de onderdelenlijst achter in de handleiding voor de onderdeelnamen en -nummers van ontbrekende of beschadigde onderdelen. Als er problemen zijn, raadpleeg dan de website of het gratis nummer dat in deze handleiding wordt vermeld.
Bewaar de kleine onderdelen in de onderdelenzak totdat u klaar bent om ze te installeren.

OPMERKING: Codes in de staat Massachusetts vereisen installatie door een erkende loodgieter en staan het gebruik van zadelkleppen niet toe.
Als u in de staat Massachusetts woont, raadpleeg dan de loodgieterscode 248-CMR van het Gemenebest van Massachusetts voordat u verdergaat met de installatie.

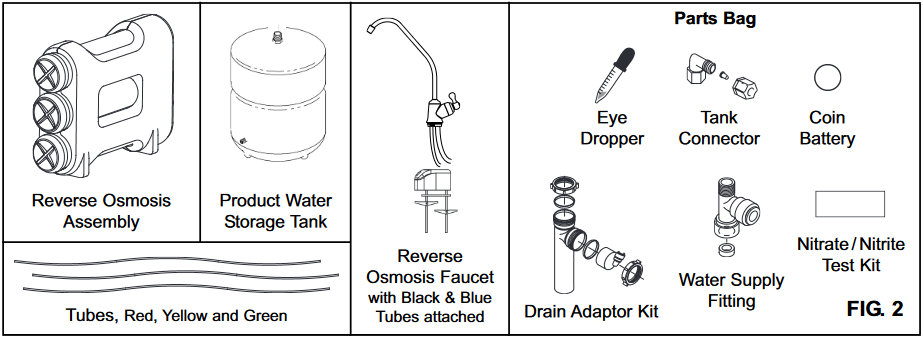

Paklijst

Retourneer het apparaat niet naar de winkel.
Als u vragen heeft, of als er onderdelen ontbreken of beschadigd zijn, bel dan gratis naar Toll Free 1-866-986-3223, maandag - vrijdag, 7.00 - 18.00 uur CST, of bezoek whirlpoolwatersolutions.com
Wanneer u belt, houd dan het model, de datumcode en het serienummer bij de hand, te vinden op het classificatieplaatje op de achterkant.

Benodigde gereedschappen

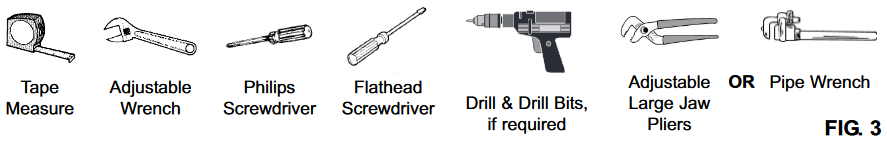

Bekijk de lijst met benodigde gereedschappen. Zie Afb. 3. Verzamel de benodigde gereedschappen voordat u met de installatie begint. Lees en volg de instructies die bij de hier vermelde gereedschappen zijn geleverd.

Plan uw installatie

Lees de hele handleiding door voordat u met de installatie begint. Volg alle stappen precies. Het lezen van deze handleiding helpt u ook om alle voordelen van uw systeem te benutten.
Uw omgekeerde osmose waterfiltratiesysteem kan onder een gootsteen of op een afgelegen locatie worden geïnstalleerd. Typische afgelegen locaties zijn een wasruimte of een bijkeuken. Bekijk de onderstaande locatie-opties en bepaal waar u uw systeem gaat installeren.

LOCATIE ONDER DE GOOTSTEEN

De omgekeerde osmose filtereenheid en opslagtank kunnen in een keuken- of badkamergootsteenkast worden geïnstalleerd. Zie Afb. 4. Er is een geschikt afvoerpunt nodig voor afvalwater van het omgekeerde osmosesysteem.

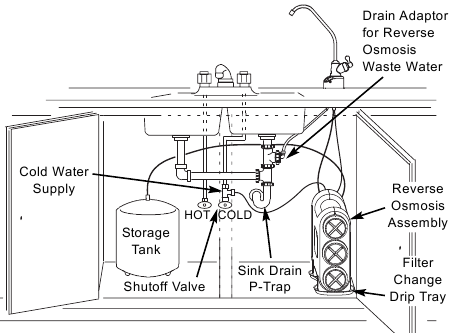

Typische installatie onder de gootsteen
Alle installatieonderdelen inbegrepen in de verpakking.
FIG. 4


Laat voldoende open ruimte achter het waterfiltratiesysteem om scherpe bochten of knikken in de slang te voorkomen.

AFGELEGEN BINNENLOCATIE

De omgekeerde osmose filtereenheid en opslagtank kunnen ook op een afgelegen binnenlocatie worden geïnstalleerd, weg van de omgekeerde osmose kraan. U hebt een nabijgelegen waterbron en afvoerpunt nodig. Zie Afb. 5.

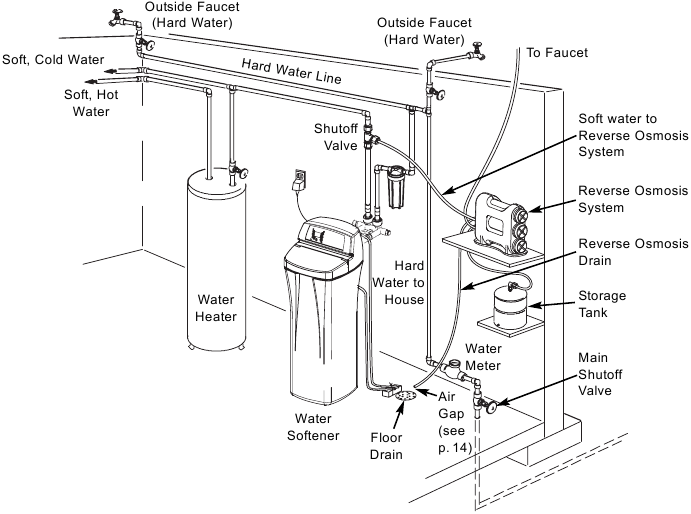

Typische afgelegen installatie
Extra onderdelen vereist.
FIG. 5


Laat voldoende open ruimte achter het waterfiltratiesysteem om scherpe bochten of knikken in de slang te voorkomen.

CONTROLEER DE RUIMTEVEREISTEN

Controleer de grootte en positie van de items voor een correcte installatie op de gekozen locatie.

Overzicht en locatievoorbereiding

OVERZICHT

Lees de hele handleiding door voordat u met de installatie begint. Er zijn zeven stappen voor het installeren van uw omgekeerde osmose waterfiltratiesysteem. Ze zijn als volgt:
STAP A - Installatie van de koudwatertoevoeraansluiting
STAP B - Installatie van de afvoeradapter

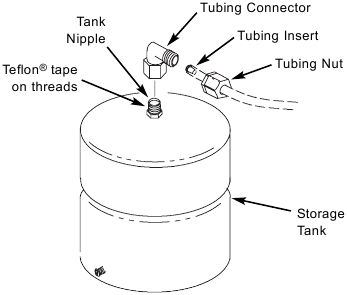

STAP C - Installatie van de opslagtank
STAP D - Installatie van de omgekeerde osmose kraan
STAP E - Aansluiten van de slangen
STAP F - Sanitair maken, druktesten en het systeem zuiveren
Deze stappen worden in detail uitgelegd in de volgende paragrafen. Volg alle stappen. Het lezen van deze handleiding helpt u ook om alle voordelen te ontvangen en te gebruiken die uw omgekeerde osmose waterfiltratiesysteem u kan bieden.

BEREID DE LOCATIE VOOR OP INSTALLATIE

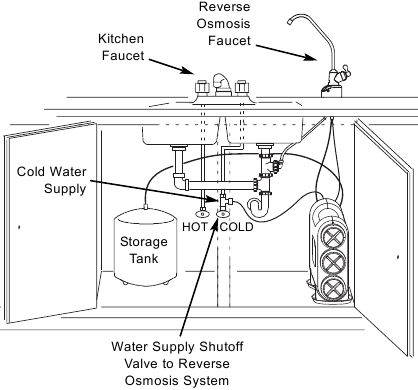

1. Sluit voordat u begint de warm- en koudwaterafsluiters (zie afbeelding 6).
2. Plaats de tank en filtereenheid tijdelijk op de geplande locatie. Controleer de positie van de items en de ruimte die nodig is voor een correcte installatie. Zorg ervoor dat de buizen kunnen worden geleid zonder te knikken.
3. Verwijder de tank en het filter van de geplande locatie en zet ze opzij.

OPMERKING: U moet alle lokale sanitaire voorschriften controleren en naleven.

OPMERKING: De voorschriften in de staat Massachusetts vereisen installatie door een erkende loodgieter en staan het gebruik van zadelventielen niet toe. Als u in de staat Massachusetts woont, raadpleeg dan de sanitaire voorschriften 248-CMR van het Gemenebest van Massachusetts voordat u verdergaat met de installatie.

OPMERKING: Voor de beste systeemprestaties moet het toevoerwater naar het systeem worden verzacht of een hardheid hebben van minder dan 10 korrels per gallon, zonder ijzer.

Installatie-instructies

Koude Watertoevoerfitting Installeren

KIES HET TYPE WATERFITTING OM TE INSTALLEREN

Controleer en voldoe aan de lokale sanitaire voorschriften tijdens het plannen en installeer vervolgens een koudwatertoevoerfitting. Raadpleeg het gedeelte Specificaties voor de eisen aan het toevoerwater. De fitting moet een lekvrije verbinding bieden met de RO 1/4" slang. Een typische verbinding met behulp van de meegeleverde watertoevoerfitting wordt weergegeven in Afbeelding 6. Een optionele verbinding met behulp van standaard sanitaire fittingen (niet meegeleverd) wordt weergegeven in Afbeelding 7.

Koudwatertoevoeraansluiting
(met behulp van de meegeleverde watertoevoerfitting)

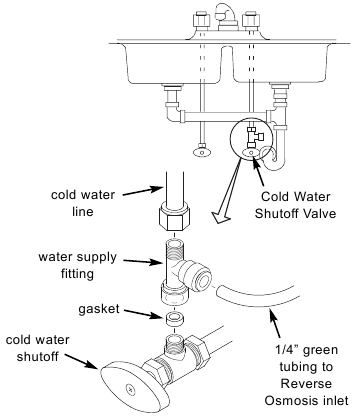

AFB. 6

Koudwatertoevoeraansluiting
(met behulp van compressiefitting - niet meegeleverd)

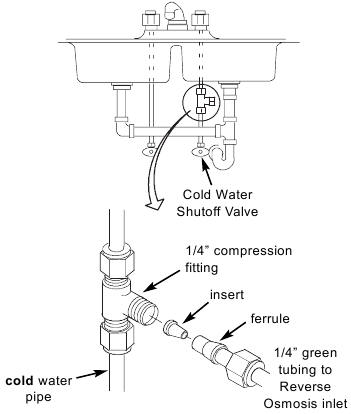

AFB. 7

OPMERKING: Lokale voorschriften kunnen bepalen welk type waterfitting wordt gebruikt. Raadpleeg een loodgieter als u niet bekend bent met de lokale voorschriften of sanitaire procedures.

OPMERKING: De voorschriften in de staat Massachusetts vereisen installatie door een erkende loodgieter en staan het gebruik van zadelventielen niet toe. Als u in de staat Massachusetts woont, raadpleeg dan sanitaire code 248-CMR van het Commonwealth of Massachusetts voordat u verder gaat met de installatie.

KOUDE WATERTOEVOERFITTING INSTALLEREN (Meegeleverd)

Deze fitting wordt op de koudwaterleiding geïnstalleerd. De fitting moet een lekvrije verbinding bieden met de Reverse Osmosis 1/4" slang. Zoek de koudwaterleiding in de gootsteenkast. Het wordt aanbevolen, maar is niet vereist, dat de koudwaterleiding zacht water is. Voltooi de volgende stappen om de watertoevoerfitting te installeren.

1. Sluit de waterafsluiter (hoekstopkraan) waarop de watertoevoerfitting wordt geïnstalleerd en open de kraan/kranen om de druk te verlagen.
2. Koppel de bestaande koudwaterleiding los van de waterafsluiter.
3. Zorg ervoor dat de pakking van de watertoevoerfitting zich in het binnendraadgedeelte van de fitting bevindt.
4. Installeer de watertoevoerfitting op de koudwaterafsluiter, waar de bestaande koudwaterleiding is verwijderd, en draai deze met de hand vast. Pas op dat u de schroefdraad niet beschadigt of te vast aandraait.
5. Sluit de bestaande koudwaterleiding aan op het buitendraadgedeelte van de watertoevoerfitting en draai deze met de hand vast. Pas op dat u de schroefdraad niet beschadigt of te vast aandraait.

OPTIONELE LEIDINGFITTINGEN (compressietype afgebeeld)

OPMERKING: Zorg ervoor dat u de watertoevoer afsluit en een kraan opent om de leiding te laten leeglopen.

In overeenstemming met de sanitaire voorschriften, installeert u een fitting op de koudwaterleiding om 1/4" OD-slang aan te passen. Een typische verbinding wordt weergegeven in Afbeelding 7. Als schroefdraadfittingen worden gebruikt, zorg er dan voor dat u leidingcompound of schroefdraadafdichtingstape op de buitendraad gebruikt.

RO-afvoer Onder de Gootsteen Installeren

INLEIDING

Er is een geschikt afvoerpunt nodig voor het afvalwater van het Reverse Osmosis Filter. U hebt twee opties om uit te kiezen:

• Installeer de afvoeradapter die bij uw unit is meegeleverdZie Afb. 8, Afb. 9 en Afb. 10. Deze wordt gebruikt bij installaties onder de gootsteen. De afvoeradapterkit wordt geïnstalleerd op uw gootsteenafvoerleiding boven de zwanenhals. Zie Afb. 8.
• Gebruik een andere bestaande afvoer in uw huis(Zie Afb. 11 & 12) Deze wordt meestal gebruikt bij installaties op een externe locatie. De afvoerslang van het Reverse Osmosis Filter loopt rechtstreeks naar een open afvoer. Zie Afb. 11 & 12.

Installatie Onder de Gootsteen
AFB. 8

AFB. 9

Plaats de afvoeradapter zo dat de zwarte afvoerslang van de Reverse Osmosis Kraan recht naar de adapter loopt, zonder dips, lussen of knikken.
AFB. 10

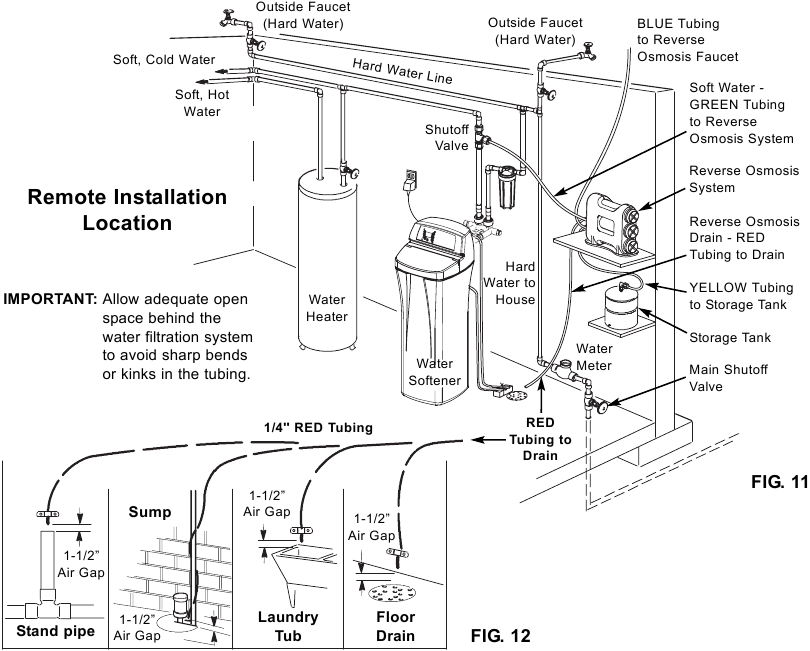

Externe Installatielocatie


Laat voldoende open ruimte achter het waterfiltratiesysteem om scherpe bochten of knikken in de slang te voorkomen.

OPMERKING: Een verkeerd aangesloten afvoerpunt kan ervoor zorgen dat er water uit de luchtspleet van de kraan lekt.

OPMERKING: Lokale voorschriften kunnen bepalen welk type afvoerinstallatie wordt gebruikt. Anders dan de lokale voorschriften, kan elk type afvoerinstallatie worden gebruikt bij zowel installaties onder de gootsteen als op een externe locatie. Raadpleeg een loodgieter als u niet bekend bent met sanitaire procedures.

AFVOERADAPTERKIT INSTALLEREN (Installatie onder de gootsteen)

Er is een afvoeradapterkit in uw pakket inbegrepen. Bekijk de onderdelen van de afvoeradapterkit in Afb. 9. Installeer de afvoeradapter boven of voor de zwanenhals. Zie Afb. 8 & 10. Zorg ervoor dat u voldoet aan uw lokale sanitaire voorschriften. De afvoeradapter past op gootsteenafvoerleidingen van 1-1/2". Andere afvoerpijpfittingen, die lokaal kunnen worden gekocht, kunnen naast de adapter nodig zijn.

1. Demonteer langzaam de gootsteenafvoerleiding tussen de gootsteen-zwanenhals en het gootsteenstaartstuk. Zie Afb. 8 & 10.
2. Reinig het gootsteenstaartstuk om een lekvrije pasvorm te garanderen.
3. Installeer de afvoeradapter rechtstreeks op het gootsteenstaartstuk met behulp van de ferrule en moer. Draai de moer vast, maar draai deze niet te vast. Zie Afb. 9.
4. Monteer de slangconnector op de afvoeradapter met behulp van de ferrule en moer. Draai de moer vast, maar draai deze niet te vast. Zie Afb. 9.
   OPMERKING: Plaats deze zo dat de afvoerslang van de Reverse Osmosis-kraan recht naar de adapter loopt, zonder dips, lussen of knikken. Zie Afb. 10.

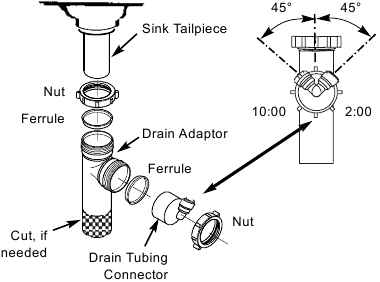

5. Draai de connector ongeveer 45° (10:00 of 2:00 positie). Zie Afb. 9. Draai de moer stevig vast.
6. Monteer de zwanenhals op de afvoeradapter en andere afvoerpijpfittingen zoals vereist om de afvoerleiding te voltooien. Zie Afb. 8.
   OPMERKING: Indien nodig kunt u het uiteinde zonder schroefdraad van de adapter afsnijden om deze passend te maken. Snijd niet te kort, anders maakt de adapter geen lekvrije afdichting met de verbindingsfitting.
7. Draai alle verbindingen vast, maar draai plastic verbindingen niet te vast.

RO-afvoer op een Externe Locatie Installeren

EEN EXTERN AFVOERPUNT EN LUCHTSPLEET INSTALLEREN (Externe Locatie)

Leid de afvoerslang naar een bestaande afvoer in het huis. Een vloerafvoer, wasbak, standpijp, opvangbak, enz. zijn geschikte afvoerpunten. Zie Afb. 12. Dit type afvoer heeft de voorkeur boven de zwanenhals-afvoeradapter.
Zorg ervoor dat u een luchtspleet van 1-1/2" tussen het uiteinde van de slang en het afvoerpunt voorziet. Dit voorkomt dat er water terugstroomt in het systeem.

OPMERKING: Controleer uw lokale sanitaire voorschriften. Om een extern afvoerpunt te installeren, volgt u de volgende stappen:

1. Zoek de 1/4" rode slang en bepaal of deze lang genoeg is om van de Reverse Osmosis filtereenheid naar het afvoerpunt te reiken. Zie Afb. 11.
2. Als een langere slang nodig is, raadpleeg dan de onderdelenlijst achterin de handleiding en vervang de rode slang door een slang van de juiste lengte van 1/4".
3. Snijd een uiteinde van de afvoerslang vierkant af. Zie Afb. 17.
4. Steek deze slang helemaal in de rode klemfitting op de Reverse Osmosis filtereenheid. Zie Afb. 18, 19 & 22.
5. Trek aan de slang om er zeker van te zijn dat deze stevig in de fitting wordt vastgehouden.
   OPMERKING: Er bevindt zich een stroomregelinzetstuk in de elleboogfitting waarop de afvoerslang is aangesloten. Raadpleeg Afb. 27. Laat deze fitting op zijn plaats zitten.
6. Leid de slang naar het afvoerpunt en zet deze aan het einde vast met een beugel (niet meegeleverd). Zie Afb. 12. Voorzie een luchtspleet van 1-1/2" tussen het uiteinde van de slang en de afvoer. Zie Afb. 12.

Opslagtank Installeren

AFB. 13

1. Breng Teflon^® tape (2 wikkelingen met de klok mee) aan op de schroefdraad van de nippel aan de bovenkant van de tank. Zie Afb. 13.
2. Zoek de slangconnector. Zie Afb. 13. Draai de slangconnector langzaam 7-8 volledige slagen op de tanknippel vast, om te voorkomen dat de schroefdraad beschadigt of te vast wordt aangedraaid.
3. Sluit de slang op dit moment niet aan. Dit gebeurt later tijdens de montage.
4. Plaats de opslagtank naast de Reverse Osmosis Eenheid. De tank kan rechtop of op zijn kant worden geplaatst.

RO-kraan installeren

LOCATIE KIEZEN VOOR HET MONTAGEGAT VAN DE OMGEKEERDE OSMOSE KRAAN

U moet de locatie van de omgekeerde osmose kraan kiezen. U heeft drie opties om uit te kiezen:

• Gebruik het bestaande gat in de spoelbak voor de sproeislang of zeepdispenser (Moet 1-3/8" in diameter zijn)
• Boor een nieuw gat in de spoelbak
• Boor een nieuw gat in het aanrecht naast de spoelbak

1. Bepaal waar u uw omgekeerde osmose kraan gaat installeren.
2. Controleer of de omgekeerde osmose kraan vlak tegen het montageoppervlak kan worden gemonteerd.
3. Bekijk visueel de route van de slangen van de omgekeerde osmose filterunit naar de kraan. Controleer of er voldoende ruimte is voor de slangroute tussen de kraan en de filterunit.
4. Als er geboord moet worden, boor dan een gat van 1-3/8" diameter in het montageoppervlak.

Het boren van gaten in aanrechtbladen en spoelbakken mag alleen worden uitgevoerd door een installateur die gekwalificeerd is voor het boren in dergelijke materialen. Het boren in oppervlakken van steen of massieve oppervlaktematerialen zoals graniet, marmer, Corian™ of andere kunsthars producten of spoelbakken van porselein of roestvrij staal kan permanente, onherstelbare schade aan de spoelbak of het aanrechtblad veroorzaken.

AFB. 14

OMGEKEERDE OSMOSE KRAAN INSTALLEREN

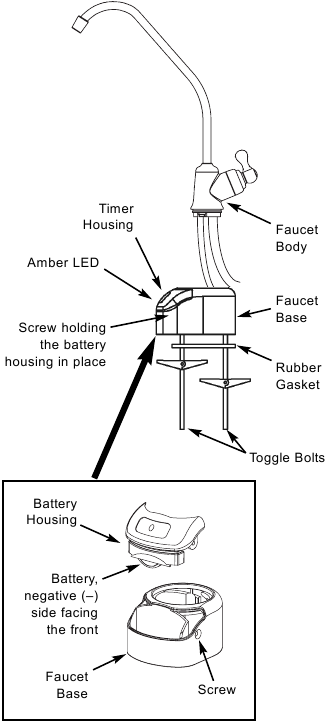

1. Zoek en organiseer uw RO-kraan installatieonderdelen. Raadpleeg Afb. 15.

   AFB. 15
2. Monteer de kraanvoet op het gat in de spoelbak totdat de kraanvoet plat tegen het oppervlak van de spoelbak ligt. De rubberen pakking moet zich tussen het oppervlak van de spoelbak en de kraanvoet bevinden.
3. Draai de tuimelbouten vast (gebruik een schroevendraaier om van bovenaf vast te draaien) totdat de voet stevig op het oppervlak van de spoelbak is gemonteerd. Draai niet te vast.
4. Zoek de 1/4" rode slang en snijd één uiteinde recht af. Zie Afb. 17.
5. Steek deze slang helemaal in de rode klemkoppeling op de omgekeerde osmose filterunit. Zie Afb. 18, 19 & 22.
6. Trek aan de slang om er zeker van te zijn dat deze stevig in de fitting zit.
7. Zoek het kraanhuis. De zwarte en blauwe slangen zijn al aangesloten op de kraan. Steek deze slangen in het gat in de spoelbak totdat er ongeveer dertig centimeter slanglengte en het kraanhuis boven het aanrecht uitsteken. Knijp de slangen niet af tijdens het proces. Zie Afb. 14.
   OPMERKING: Als u de rode afvoerslang rechtstreeks naar een extern afvoerpunt gaat leiden, sla dan stap 8-11 over en ga verder met stap 12.
8. Leid het losse uiteinde van de 1/4" rode slang omhoog door het aanrecht naar de kraan. Zie Afb. 22.
9. Snijd de slang recht en op lengte. Zie Afb. 17.
10. Steek helemaal op de 1/4" kraan pijpaansluiting op de kraan. Zie Afb. 16.
11. Trek aan de slang om er zeker van te zijn dat deze stevig in de fitting zit.
12. Monteer het kraanhuis op de kraanvoet, 1/4 draai.

AFB. 16

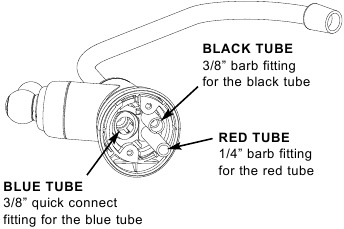

KRAAN ELEKTRONICA

In de kraanvoet bevindt zich een batterijgevoede 6 maanden timer. Een amberkleurige LED-indicator bevindt zich ook aan de voorkant van de kraanvoet. Deze LED knippert continu nadat er 6 maanden zijn verstreken. Dit geeft aan dat het tijd is om de batterij, het voorfilter en het nafilter te vervangen.

BATTERIJ INSTALLEREN

Om de batterij te installeren, voert u de volgende stappen uit.

1. Verwijder de schroef aan de rechterkant van de kraanvoet.
2. Duw de batterijhouder van de voorkant van de kraanvoet omhoog totdat deze loskomt van de kraanvoet. Zie Afb. 15.
3. Plaats de batterij (CR 2032 of equivalent). Plaats de batterij in de houder met de positieve (+) kant naar de achterkant van de houder gericht.
4. Wanneer de batterij is geplaatst, knippert de LED zes keer en gaat uit. Dit geeft aan dat de batterij volledig is opgeladen. Na de zes flitsen gaat de timer de tijdcyclus van 6 maanden in.
   OPMERKING: Als de LED herhaaldelijk twee keer knippert, moet de batterij worden vervangen.
5. Plaats de batterijhouder terug en draai de bevestigingsschroef stevig vast. Zie Afb. 15.

Slangen aansluiten

HOE DE SLANGEN TE SNIJDEN EN AAN TE SLUITEN

Uw omgekeerde osmose systeem bevat push-in fittingen voor een snelle slangaansluiting. Lees de volgende instructies door voordat u de slangen in de volgende stap aansluit. Het niet opvolgen van deze instructies kan leiden tot toekomstige lekkages.

Snijd de slangen op lengte

1. Gebruik een scherp mes of mes om het uiteinde van de slang af te snijden. Snijd de slang altijd recht af. Zie Afb. 17.
2. Inspecteer de slang tot 2,5 cm vanaf het uiteinde om er zeker van te zijn dat er geen inkepingen, krassen of andere ruwe plekken zijn. Snijd de slang indien nodig opnieuw af. Zie Afb. 17.

OPMERKING: De slanglengtes moeten het mogelijk maken om de unit te verwijderen van de ophangringen voor onderhoud. Als de slanglengtes worden ingekort voor een netter uiterlijk, kan het nodig zijn om de unit op de ophangringen te houden voor onderhoud.

Slangen aansluiten

1. Duw de slang door de klem, totdat deze de o-ring raakt. Zie Afb. 18. Blijf duwen totdat de slang de achterkant van de fitting raakt. Zie Afb. 19. Stop niet met duwen wanneer de slang de o-ring raakt. Het niet opvolgen van deze instructies kan leiden tot toekomstige lekkages. Wanneer een 1/4" slang volledig is aangesloten, is 11/16" van de slang in de fitting gestoken. Wanneer een 3/8" slang volledig is aangesloten, is 3/4" van de slang in de fitting gestoken. Markeer de slang met een stuk tape of een marker.
2. Als er extra slang nodig is, zie dan de onderdelenlijst aan het einde van deze handleiding.

Slangen loskoppelen

1. Duw de klem met een vingertop naar binnen. Zie Afb. 21.
2. Houd de klem naar binnen gedrukt terwijl u de slang eruit trekt. Zie Afb. 21.

Snijd de slang recht af met het uiteinde van de slang rond, glad, zonder sneden, inkepingen of platte plekken.
Slang correct afgesneden
AFB. 17

Slang gedeeltelijk aangesloten op fitting
AFB. 18

Slang volledig aangesloten op fitting
AFB. 19

Klem en O-Ring
AFB. 20

Slang loskoppelen
AFB. 21

OPMERKING: De codes in de staat Massachusetts vereisen installatie door een erkende loodgieter en staan het gebruik van zadelkleppen niet toe. Als u in de staat Massachusetts woont, lees dan de loodgieterscode 248-CMR van het Commonwealth of Massachusetts voordat u verdergaat met de installatie.

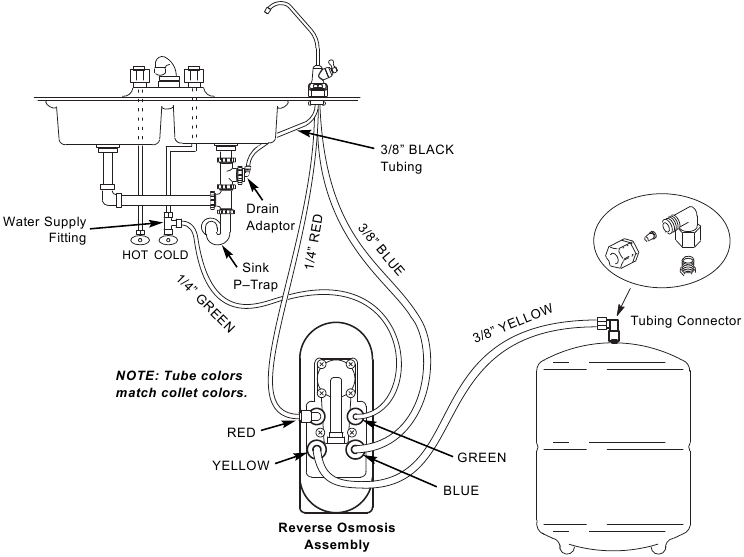

Slangaansluitingen
AFB. 22

GELE SLANG VAN DE OMGEKEERDE OSMOSE UNIT AANSLUITEN OP DE OPSLAGTANK

1. Zoek de 3/8" gele slang en snijd één uiteinde recht af. Zie Afb. 17.
2. Steek helemaal in de gele klemkoppeling op de omgekeerde osmose filterunit. Zie Afb. 18, 19 & 22.
3. Leid het andere uiteinde van deze slang naar de fitting bovenop de opslagtank. Zie Afb. 22.
4. Snijd de slang recht en op lengte. Zie Afb. 17.
5. Sluit op dit moment niet aan. Dit gebeurt in de desinfectiestap.

GROENE SLANG VAN DE KOUDWATERTOPVOERLEIDING AANSLUITEN OP DE OMGEKEERDE OSMOSE UNIT

1. Zoek de 1/4" groene slang en snijd één uiteinde recht af. Zie Afb. 17.
2. Sluit aan op de koudwatertoevoerfitting. Zie Afb. 6.
3. Leid het andere uiteinde van deze slang naar de groene klemkoppeling op de omgekeerde osmose filterunit. Zie Afb. 22
4. Snijd de slang recht en op lengte. Zie Afb. 17.
5. Steek helemaal in de fitting. Zie Afb. 18 & 19.
6. Trek aan de slang om er zeker van te zijn dat deze stevig in de fitting zit.

BLAUWE SLANG VAN DE OMGEKEERDE OSMOSE KRAAN AANSLUITEN OP DE OMGEKEERDE OSMOSE UNIT

1. Zoek de 3/8" blauwe slang die aan de kraan is bevestigd. Afb. 22.
2. Leid het losse uiteinde van deze slang naar de blauwe klemkoppeling op de omgekeerde osmose filterunit. Zie Afb. 22.
3. Snijd de slang recht en op lengte. Zie Afb. 17.
4. Steek helemaal in de fitting. Zie Afb. 18 & 19.
5. Trek aan de slang om er zeker van te zijn dat deze stevig in de fitting zit.

ZWARTE SLANG VAN DE OMGEKEERDE OSMOSE KRAAN AANSLUITEN OP DE AFVOERADAPTER

1. Zoek de 3/8" zwarte slang die aan de kraan is bevestigd. Afb. 22.
2. Het losse uiteinde moet worden bevestigd aan de zwarte klemkoppeling op de gootsteenafvoeradapter.
3. Snijd deze slang indien nodig bij om deze zo recht mogelijk te leiden, zonder lussen, dips of knikken.
4. Snijd het uiteinde van de slang recht af. Zie Afb. 17.
5. Steek helemaal in de fitting. Zie Afb. 18 & 19.
6. Trek aan de slang om er zeker van te zijn dat deze stevig in de fitting zit.

RODE SLANG NAAR DE OMGEKEERDE OSMOSE KRAAN

De rode slangaansluiting is voltooid in de stappen voor de kraanmontage.

Sanitiseren, testen en spoelen van het systeem

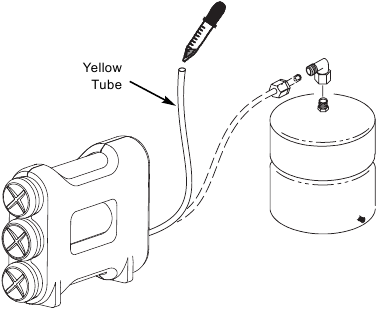

HET SYSTEEM SANITISEREN

Sanitisatie wordt aanbevolen direct na de installatie van het omgekeerde osmosesysteem. Het wordt ook aanbevolen na het onderhouden van interne onderdelen. Het is belangrijk dat de persoon die het systeem installeert of onderhoudt, schone handen heeft bij het hanteren van interne onderdelen van het systeem. Voltooi de volgende stappen om het systeem te saniteren. Zie Afb. 23.

AFB. 23

1. Zorg ervoor dat de watertoevoer naar het omgekeerde osmosesysteem is afgesloten.
2. Open de omgekeerde osmosekraan. Als de tank nog niet leeg is, laat het water dan leeglopen.
3. Zoek de druppelaar in de onderdelenzak en de gewone huishoudbleek (5,25%).
4. Voeg 3 ml bleek toe aan het open uiteinde van de gele buis. Behandel bleek volgens de aanbevelingen van de bleekmiddelenfabrikant. Zie Afb. 23.
5. Sluit de gele buis aan op de tankconnector. Zie Afb. 13 en 22.
6. Het saniteren van het systeem zal worden voltooid tijdens de druktest- en spoelstappen hieronder.

OPMERKING: De bleek moet uit het systeem worden verwijderd voordat u het water drinkt. Zie de spoelinstructies hieronder.

De fabrikant adviseert om de Model 7301203-sanitiseringskit te gebruiken

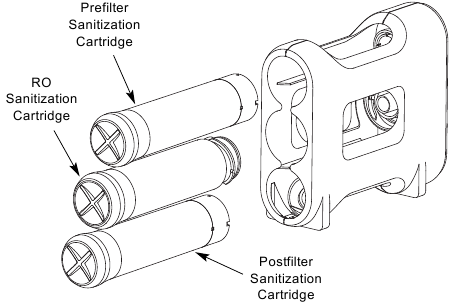

Deze herbruikbare sanitiseringskit (niet inbegrepen) wordt aanbevolen om uw omgekeerde osmosesysteem jaarlijks eenvoudig en volledig te saniteren.

De kit bevat het volgende:

• Sanitiseringspatroon voor voorfilter (bevat geen filtratiemedia)
• Sanitiseringspatroon voor nafilter (bevat geen filtratiemedia)
• RO-sanitiseringspatroon (bevat geen RO-membraan)
• Spuit, 30 ml.
• Volledige instructies

Gebruikt standaard 5,25% huishoudbleek (niet inbegrepen) om het omgekeerde osmosesysteem volledig te saniteren.

Om te bestellen, gaat u naar whirlpoolwatersolutions.com en klikt u op de link "Replacement Parts" (Vervangingsonderdelen) onder het tabblad "Owner Center" (Eigenaarscentrum), of bel gratis 1-866-986-3223 van maandag tot en met vrijdag, 7.00 - 18.00 uur CST

HET SYSTEEM ONDER DRUK TESTEN

OPMERKING: Voltooi de sanitiseringsprocedures voordat u de druk test.

Om het systeem onder druk te testen, volgt u de volgende stappen.

1. Open de watertoevoerkraan naar het ReverseOsmosis-systeem.
2. Verwijder lucht uit de huisleidingen door verschillende huiskranen te openen. Sluit de kranen wanneer het water soepel loopt, zonder te spuiten.
3. De druk zal zich beginnen op te bouwen in het RO-systeem. Controleer na ongeveer 2 uur alle fittingen en aansluitingen. Controleer op waterlekken. Repareer lekken als er worden gevonden. Als er problemen zijn, raadpleeg dan de probleemoplossingstabel of bel het gratis nummer hieronder).

OPMERKING: Wanneer het systeem voor het eerst onder druk wordt gezet, kan er water uit het ventilatiegat van de kraan "spuiten" totdat de lucht uit het RO-systeem is verdwenen.

Bekijk de volgende bedieningsfuncties voordat u uw omgekeerde osmosesysteem gebruikt:
U heeft niet onmiddellijk gefilterd water. Het kan enkele uren duren voordat de opslagtank is gevuld en er maximale doorstroming is vanuit de omgekeerde osmosekraan.
De waterdruk van de omgekeerde osmosekraan zal lager zijn dan die van uw standaardkraan. Er zal water naar de afvoer lopen terwijl het omgekeerde osmosesysteem water produceert, zelfs als u geen water uit de omgekeerde osmosekraan haalt. U kunt af en toe een kleine hoeveelheid water naar de afvoer horen lopen als er geen water wordt gebruikt. Dit is normaal. Het water dat naar de afvoer gaat, wordt automatisch afgesloten wanneer de opslagtank vol is.

HET SYSTEEM SPOELEN

Voltooi de volgende stappen om het systeem te spoelen.

1. Open de omgekeerde osmosekraan en laat het water gedurende 24 uur door het systeem stromen. De waterstroom zal op dit moment een langzaam straaltje zijn.
   OPMERKING: Consumeer geen water uit het RO-systeem totdat het spoelen is voltooid.
2. Sluit de omgekeerde osmosekraan nadat de spoelperiode van 24 uur is voltooid.
3. Wanneer het spoelen is voltooid, is uw omgekeerde osmosesysteem klaar voor gebruik.

AFB. 24

OPMERKING: Codes in de staat Massachusetts vereisen installatie door een erkende loodgieter en staan het gebruik van zadelkleppen niet toe. Als u in de staat Massachusetts woont, raadpleeg dan de loodgieterscode 248-CMR van het Gemenebest van Massachusetts voordat u verdergaat met de installatie.

OPMERKING: Zoals met alle andere watertoeassingen kunnen er lekken optreden. Omdat de systeemdruk langzaam opbouwt, zijn lekken mogelijk niet direct zichtbaar. Controleer opnieuw op lekken 24 uur nadat het spoelen van het systeem is voltooid.

Hoe uw RO-watersysteem werkt

HOE UW REVERSE OSMOSIS-SYSTEEM WERKT

Introductie: Uw Reverse Osmosis (RO) waterfiltratiesysteem gebruikt uw waterdruk in huis om water door drie filters te persen. Mineralen en onzuiverheden worden eruit gefilterd. Heerlijk smakend drinkwater gaat naar de opslagtank, klaar voor uw gebruik. Mineralen en onzuiverheden worden afgevoerd. De volgende paragrafen leggen in detail uit hoe uw Reverse Osmosis-waterfiltratiesysteem werkt.
Voorfilter: Water uit de koude toevoerleiding komt het voorfilter binnen. Zie afb. 25. Het voorfilter is een vervangbare sedimentpatroon met actieve kool in zijn samenstelling. De patroon vermindert smaak, geur, zand, slib, vuil, andere sedimenten en tot de hoeveelheid chloor die in de specificaties wordt weergegeven.
Reverse Osmosis-patroon: Gefilterd water stroomt van het voorfilter naar de Reverse Osmosis-membraanpatroon. Zie afb. 25. De Reverse Osmosis-patroon is een strak gewonden speciaal membraan. Het membraan vermindert de opgeloste vaste stoffen en organisch materiaal. Hoogwaardig productwater (ongeveer één ounce per minuut) verlaat de Reverse Osmosis-patroon. Het productwater stroomt naar de opslagtank, het nafilter of de Reverse Osmosis-kraan. Afvalwater, met de opgeloste vaste stoffen en organisch materiaal, wordt naar de afvoer geleid.
Opslagtank: De opslagtank bevat productwater. Zie afb. 25. Een membraan in de tank houdt water onder druk tot ongeveer de helft van de toevoerwaterdruk wanneer de tank vol is. Dit zorgt voor een snelle doorstroming naar de Reverse Osmosis-kraan. Wanneer de tank leeg is, is de druk bij de luchtklep 5 - 7 psi.
Nafilter: Water gaat door het nafilter voordat het naar de Reverse Osmosis-kraan gaat. Zie afb. 25. Het nafilter is een filter van het type actieve kool. Eventuele resterende smaken en geuren worden uit het productwater verwijderd. Schoon drinkwater van hoge kwaliteit is beschikbaar bij de kraan.
Reverse Osmosis-kraan: De gootsteen- of aanrechtkraan heeft een handbediende knop om drinkwater te tappen. Zie afb. 25. Een luchtspouw is ingebouwd in de afvoeraansluiting van de kraan om te voldoen aan de sanitaire voorschriften.
Kraanelektronica: In de kraanvoet bevindt zich een batterijgevoede timer van 6 maanden. Zie afb. 15. Een amberkleurige LED-indicator bevindt zich aan de voorkant van de kraanvoet. Deze LED knippert continu nadat er 6 maanden zijn verstreken. Dit geeft aan dat het tijd is om de batterij, het voorfilter en het nafilter te vervangen.
Afsluitmechanisme: De unit heeft een automatisch afsluitsysteem om water te besparen. Wanneer de opslagtank tot de maximale capaciteit is gevuld en de drinkwaterkraan is gesloten, sluit de druk de afsluiter om de toevoer naar de afvoer te stoppen. Nadat er voldoende drinkwater is gebruikt, daalt de druk in het systeem en gaat de afsluiter open om de tank opnieuw te vullen. Zie afb. 25.
Terugslagklep: Een terugslagklep bevindt zich in het Reverse Osmosis-verdeelstuk boven de middelste patroon. De terugslagklep voorkomt een terugwaartse stroom van productwater van de opslagtank naar de afvoer. Een terugwaartse stroom kan het Reverse Osmosis-membraan beschadigen. Zie afb. 25.
Doorstroomregeling: De waterstroom naar de afvoer wordt beperkt door de doorstroomregeling. Het handhaaft de gewenste stroomsnelheid om drinkwater van de hoogste kwaliteit te verkrijgen. De doorstroomregeling bevindt zich in de elleboogfitting op de afvoeraansluiting van het Reverse Osmosis-verdeelstuk. Zie afb. 25.

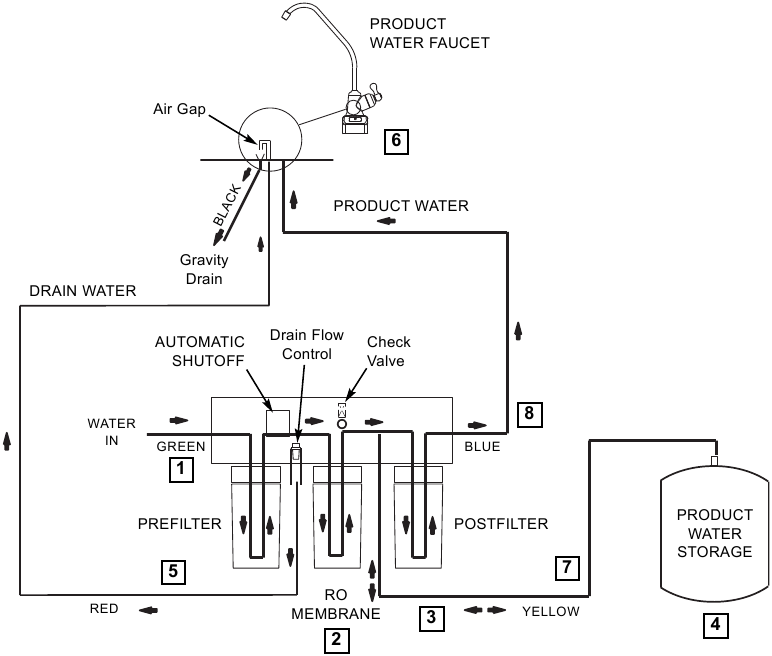

Schematische voorstelling van de waterstroom van Reverse Osmosis
AFB. 25

Beschrijving van de waterstroom

1. Water komt het voorfilter binnen. Zand, slib en andere sedimenten worden verminderd. Chloor wordt ook verminderd. Zie afb. 25.
2. Water verlaat het voorfilter en gaat naar de Reverse Osmosis-patroon.
3. Water komt het Reverse Osmosis-membraan binnen. Opgeloste vaste stoffen worden verminderd.
4. Bewerkt water verlaat het Reverse Osmosis-membraan en stroomt naar de opslagtank.
5. Afvalwater met opgeloste vaste stoffen verlaat het Reverse Osmosis-membraan en stroomt naar de afvoer.
6. Kraan is geactiveerd.
7. Bewerkt water verlaat de opslagtank en stroomt naar het nafilter, waar het wordt gefilterd om een ​​frisse smaak te garanderen.
8. Water stroomt naar de Reverse Osmosis-kraan.

Onderhoud

ONDERHOUD VOORFILTER / NAFILTER

OPMERKING: Het wordt aanbevolen om de batterij, het voorfilter en de nafilterpatronen minstens elke 6 maanden productwatergebruik te vervangen. Vervang vaker als ze verstopt raken met sediment.

Het voorfilter en het nafilter zijn vervangbare sedimentpatronen met actieve kool in hun samenstelling. Zie afb. 26. U moet het voorfilter en de nafilterpatroon periodiek vervangen. Dit beschermt het RO-membraan tegen vernietiging door chloor. Het voorkomt ook dat de filters verstopt raken met sediment.
U kunt een tragere output van productwater opmerken naarmate het voorfilter en het nafilter zich opbouwen met sediment. Vervang de voorfilter- en nafilterpatronen wanneer dit gebeurt. U moet de batterij vervangen wanneer u de patronen vervangt.

ONDERHOUD RO-MEMBRAANPATROON

De Reverse Osmosis-patroon is een strak gewonden speciaal membraan. Zie afb. 26. Het membraan vermindert de opgeloste vaste stoffen en organisch materiaal. De levensduur van de Reverse Osmosis-membraanpatroon hangt vooral af van de pH-waarde en hardheid van het toevoerwater (zie Specificaties). De levensduur van de patroon is korter bij een hogere pH-waarde. Als de pH-waarde van het toevoerwater bijvoorbeeld 6,8 tot 7,7 is, kan de patroon ruim een ​​jaar meegaan. De levensduur van de patroon kan echter slechts 6 maanden zijn als de pH-waarde zo hoog is als 8,5 tot 10. Een hogere pH-waarde verzwakt het patroonmembraan en veroorzaakt gaatjes. Het is tijd om de Reverse Osmosis-patroon te vervangen wanneer de productiesnelheid en / of kwaliteit van het productwater daalt. Productwater kan anders gaan smaken, wat aangeeft dat vaste stoffen en organische stoffen door het Reverse Osmosis-membraan gaan. Zie Reverse Osmosis-patroon vervangen.

OPMERKING: U kunt wat water onder het systeem opmerken tijdens het vervangen van het filter.
AFB. 26

Registreer u voor herinneringen om filters te vervangen op whirlpoolwatersolutions.com

REVERSE OSMOSIS-PATROON VERVANGEN

Voltooi de volgende stappen om de patronen te vervangen.

1. Verwijder (draai tegen de klok in) de voorfilterpatroon uit het verdeelstuk om de toevoer naar de Reverse Osmosis-patroon te stoppen.
2. Verwijder de Reverse Osmosis-patroon.
3. Verwijder de nafilterpatroon.
4. Gooi de patronen op de juiste manier weg.
5. Installeer nieuwe patronen in omgekeerde volgorde: nafilter, Reverse Osmosis en vervolgens voorfilter. Draai de patronen met de klok mee om ze opnieuw aan het verdeelstuk te bevestigen. Draai niet te vast.
6. Verwijder en vervang de timerbatterij.
7. Reinig het Reverse Osmosis-systeem.

VOORFILTER / NAFILTER PATROON VERVANGEN

Voltooi de volgende stappen om de patronen te vervangen.

1. Verwijder (draai tegen de klok in) de voorfilterpatroon uit het verdeelstuk. Verwijder vervolgens de nafilterpatroon.
2. Gooi de patronen op de juiste manier weg.
3. Installeer nieuwe patronen in omgekeerde volgorde: eerst nafilter, dan voorfilter. Draai de patronen met de klok mee om ze opnieuw aan het verdeelstuk te bevestigen. Draai niet te vast.
4. Verwijder en vervang de timerbatterij.
5. Reinig het Reverse Osmosis-systeem.

AFVOERDOORSTROOMREGELING

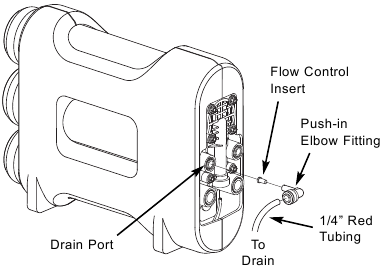

De doorstroomregeling is vereist voor een goede werking van het Reverse Osmosis-systeem. Zie afb. 27. De doorstroomregeling, die zich in de push-in elleboogfitting op de afvoeraansluiting van de Reverse Osmosis-filterassemblage bevindt, zorgt ervoor dat het water met de vereiste snelheid door het membraan stroomt. Dit zorgt ervoor dat het systeem productwater van de beste kwaliteit produceert.
Controleer periodiek de doorstroomregeling om er zeker van te zijn dat het kleine gaatje erdoorheen schoon en onbelemmerd is.
Als de doorstroomregeling onderhoud nodig heeft, bekijk dan het explosieoverzicht in afb. 27. Monteer en demonteer zoals afgebeeld. Als de doorstroomregeling in het verdeelstuk blijft zitten wanneer de push-in elleboogfitting wordt verwijderd, moet u de klem en o-ring van de afvoeraansluiting verwijderen, zoals weergegeven in de volgende sectie, om deze terug te halen.

KLEM EN O-RING VERVANGEN

1. Verwijder de klem en o-ring uit de fitting met een kleine schroevendraaier. Kras niet op de binnenwanden van de klempoort. Zie afb. 28 & 29.
2. Reinig de klempoort, smeer met een smeermiddel op siliconenbasis en steek de o-ringafdichting in de bodem van de poort. Zie afb. 28 & 29.
3. Duw de klem naar binnen totdat deze op zijn plaats vergrendelt. Zie afb. 28 & 29.

BATTERIJ VERVANGEN

Voltooi de volgende stappen om de batterij te vervangen.

1. Verwijder de schroef aan de rechterkant van de kraanvoet. Zie afb. 30.
2. Druk de batterijbehuizing van de voorkant van de kraanvoet omhoog totdat deze loskomt van de kraanvoet. Zie afb. 30.
3. Vervang de batterij (CR 2032 of gelijkwaardig). Plaats de batterij in de houder met de positieve (+) kant naar de achterkant van de houder gericht.
4. Wanneer de batterij is geïnstalleerd, knippert de LED zes keer en gaat uit. Dit geeft aan dat de batterij volledig is opgeladen. Na de zes flitsen gaat de timer de tijdcyclus van 6 maanden in. Als het herhaaldelijk twee keer knippert, is het geen volledig opgeladen batterij.
5. Installeer de batterijbehuizing opnieuw en draai de bevestigingsschroef stevig vast. Zie afb. 30.

AFB. 27

Duw de o-ringafdichting in de bodem van de poort en volg met de klem.
Klem en O-Ring vervangen
AFB. 28

Slang loskoppelen
AFB. 29

AFB. 30

Probleemoplossing

Probleem: Chloorsmaak en/of -geur in het RO-productwater.
Oorzaak: Het chloorgehalte in uw watertoevoer overschrijdt de maximale limieten en heeft het Reverse Osmosis-membraan vernietigd.	Correctie: Als de watertoevoer meer dan 2,0 ppm chloor bevat, is extra filtering van de watertoer naar de Reverse Osmosis vereist. Neem contact op met uw lokale waterleverancier. Corrigeer deze situatie voordat u onderhoud aan het Reverse Osmosis-systeem uitvoert.
Oorzaak: Het voorfilter vermindert niet langer chloor uit de watertoevoer.	Correctie: Vervang de voorfilter-, nafilter- en Reverse Osmosis-membraanpatronen.
Probleem: Andere smaak en/of geur.
Oorzaak: Na-filter verbruikt. Oorzaak: Reverse Osmosis-membraanpatroon verbruikt.	Correctie: Vervang de na-filterpatroon. Als de smaak en geur aanhouden, vervang dan de voorfilterpatroon en de Reverse Osmosis-membraanpatroon.
Oorzaak: Verontreiniging in de productwateropslagtank.	Correctie: Gebruik reinigingsprocedures. Vervang de voorfilter- en na-filterpatronen.
Oorzaak: Systeemverontreiniging.	Correctie: Reinig het gehele systeem. Bel 1-866-986-3223 voor instructies.
Probleem: Systeem maakt productwater te langzaam.
Oorzaak: Watertoevoer naar het Reverse Osmosis-systeem niet binnen specificaties.	Correctie: Verhoog de waterdruk, conditioneer het water, enz., indien nodig om te voldoen voordat u onderhoud aan het Reverse Osmosis-systeem uitvoert.
Oorzaak: Voorfilter- of Reverse Osmosis-membraanpatronen verstopt met sediment.	Correctie: Vervang de voorfilterpatroon. Als de snelheid niet toeneemt, vervang dan de na-filterpatroon en de Reverse Osmosis-membraanpatroon.
Probleem: Systeem maakt minder productwater dan normaal.
Oorzaak: Luchtdruk in de opslagtank minder dan 5-7 psi.	Correctie: Open de Reverse Osmosis-kraan en laat de tank leeglopen totdat de stroom vertraagt tot een druppel. Houd de kraan open en controleer de tankdruk. Als deze laag is, breng dan op druk tot 6 psi. Sluit de kraan om de tank opnieuw te vullen.
Probleem: Hoge totale opgeloste vaste stoffen (TDS) in productwater.
Oorzaak: Watertoevoer naar het Reverse Osmosis-systeem niet binnen specificaties.	Correctie: Verhoog de waterdruk, conditioneer het water, enz., indien nodig om te voldoen voordat u onderhoud aan het Reverse Osmosis-systeem uitvoert. Correctie: Stuur behandelde en onbehandelde watermonsters naar een wateranalyselaboratorium voor testen. Het is belangrijk om zowel het behandelde als het onbehandelde water te testen om de systeemprestaties te bepalen. Als de TDS niet binnen de prestatierichtlijnen van het systeem valt, vervang dan de voorfilter, na-filter en RO-membraanpatronen.
Oorzaak: Verstopte afvoerdoorstroomregelinzet.	Correctie: Vervang de afvoerdoorstroomregelinzet.
Probleem: Continue waterstroom naar de afvoer en lage of geen waterproductie.
Oorzaak: Ontbrekende doorstroomregelinzet in de afvoerpoort.	Correctie: Zorg ervoor dat de doorstroomregelinzet op zijn plaats zit.
Probleem: Waterlekkage uit het luchtgat in de kraan.
Oorzaak: Afvoerkant van het luchtgat van de kraan (3/8" zwarte slang) verstopt, beperkt of onjuist aangesloten op het afvoerpunt.	Correctie: Inspecteer en elimineer de beperking of verstopping. Controleer of de afvoerleiding correct is aangelegd. Raadpleeg de installatie-instructies voor de juiste afvoeraansluiting.
Probleem: LED-indicatorlampje van de kraan werkt niet na het vervangen van de batterij.
Oorzaak: Batterij leeg.	Correctie: Vervang door een nieuwe batterij.
Oorzaak: Batterij verkeerd geïnstalleerd.	Correctie: Installeer de batterij correct.
Probleem: Waterlekkage bij push-connect-fittingen.
Oorzaak: Slang niet recht afgesneden.	Correctie: Snijd de slang recht af.
Oorzaak: Slang niet helemaal ingeduwd.	Correctie: Duw de slang helemaal in.
Oorzaak: Slang ingekeept.	Correctie: Verwijder de slang uit de aansluiting. Verwijder het ingekeepte gedeelte door de slang tot een kortere lengte af te snijden. Plaats opnieuw in de aansluiting. Als u de afvoerleiding verwijdert, laat dan de bochtfitting zitten waarop deze is aangesloten.
Oorzaak: Buitenste slangoppervlak niet glad.	Correctie: Verwijder de slang uit de aansluiting. Verwijder het probleemgebied door de slang tot een kortere lengte af te snijden. Plaats opnieuw in de aansluiting. Als u de afvoerleiding verwijdert, laat dan de bochtfitting zitten waarop deze is aangesloten.

Hulp nodig bij het oplossen van problemen?
Bel gratis 1-866-986-3223 Maandag - vrijdag, 7.00 - 18.00 uur CST of bezoek whirlpoolwatersolutions.com

Explosietekening

Om reparatieonderdelen te bestellen, bel gratis 1-866-986-3223, maandag - vrijdag, 7.00 - 18.00 uur CST.
Gefabriceerd en gegarandeerd door Ecodyne Water Systems 1890 Woodlane Drive Woodbury, MN 55125

Onderdelenlijst

Sleutel nr.	Onderdeel nr.	Beschrijving
1	1128-02-04	Kast, links
2	1128-02-03	Kast, rechts
3	WHEERF	Voor- en na-filterpatroon
4	WHEERM	RO-membraanpatroon
5	1128-02-HB	Verv. verdeelstukmontage (inclusief sleutel nrs. 6-13)
–	7333179	Diafragma Kit (inclusief sleutel nrs. 7, 8 & 2 van sleutel nr. 6)
6		Diafragma (2 vereist)
7		Afstandhouderring
8		Plunjer
–	7333137	Terugslagklep Kit (inclusief sleutel nr. 10 & 2 van sleutel nr. 9)
9		O-ring, Auto. Afsluitdeksel (2 vereist)
10		Terugslagklep Montage
–	7333145	Automatische Afsluitkit (inclusief sleutel nr. 11, 4 van sleutel nr. 12 & 6 van sleutel nr. 13)
11		Automatische Afsluitdeksel Montage
12		Sluitring (4 vereist)
13		Schroef (6 vereist)
–	7333153	Doorstroomregelingskit (inclusief sleutel nrs. 14 & 15)
14		Elleboog, Plug-in, 1/4" Steel x 1/4" Slang
15		Doorstroomregelinzet
16	7205326	Opslagtank
–	7333161	Tank Connector Kit (inclusief sleutel nr. 17-19)
17		Connector, 1/4" NPT x 3/8" Jaco
18		Inzetstuk, 3/8" Slang
19		Moer, 3/8" Slang
20	7292682	Kraan, met basis en elektronica
21	7208489	Afvoeradapter
22	119-8600084	Watertoevoeraansluiting, 1/4" Q.C.
■	7301203	Reinigingskit ●
■	7315189	Extra Opslagtank ●
■	7161823	Slang, 1/4" x 20' - wit ▲●
■	7157280	Slang, 3/8" x 20' - wit ▲●
■	7314183	Knoopcelbatterij
■	7279749	Druppelaar

Koop vervangende patronen bij de winkel waar u uw omgekeerde osmosesysteem hebt gekocht.
■ Niet afgebeeld.
● Niet inbegrepen.
▲ Slanglengtes voor externe installaties, directe vervanging voor gekleurde slanglengtes.

OPMERKING: Codes in de staat Massachusetts vereisen installatie door een erkende loodgieter en staan ​​het gebruik van zadelkleppen niet toe.

Gefabriceerd en gegarandeerd door Ecodyne Water Systems 1890 Woodlane Drive Woodbury, MN 55125

® / TM © 2015 Whirlpool. Alle rechten voorbehouden.

Referenties

• Whirlpool Water Solutions | Waterontharder- en filtratiesystemen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Whirlpool WHAROS5 Reverse Osmosis Handleiding

Beschikbare talen
