Nest Learning Thermostat 3e generatie installatiehandleiding

WIJ NEMEN UW PRIVACY SERIEUS
We zijn toegewijd aan open en eerlijk te zijn over hoe we gegevens gebruiken. We zullen altijd om toestemming vragen voordat we persoonlijk identificeerbare informatie zoals uw e-mailadres delen, en we werken er hard aan om uw gegevens veilig te bewaren. Ga voor meer informatie over ons privacybeleid naar nest.com/privacy

Compatibiliteit

Op basis van de online compatibiliteitscontrole van Nest werkt de Nest Thermostat met de meeste 24V-systemen, waaronder gas, elektrisch, olie, geforceerde lucht, variabele snelheid, warmtepomp en straling. Het kan het volgende regelen:

• Verwarming: één, twee en drie fasen (W1, W2, W3)
• Koeling: één en twee fasen (Y1, Y2)
• Warmtepomp: met hulp- en noodverwarming (O/B, AUX, E)
• Ventilator (G, G2, G3)
• Stroom (C, RH, RC)
• Luchtbevochtiger of -ontvochtiger (HUM, DEHUM)

De *connector van de Nest Thermostat kan slechts één van deze draden accepteren: W3, E, HUM of DEHUM.
De Nest Thermostat is ontworpen om te werken, zelfs als uw huis geen gemeenschappelijke (C) draad heeft. Zelden is het nodig om een nieuwe C-draad te installeren.
Professionele installatie aanbevolen voor:

• Dual-fuel systemen (warmtepomp met verwarming)
• Luchtbevochtigers en -ontvochtigers voor het hele huis

Bekijk de video

Om te zien hoe het gedaan is, bekijk onze installatievideo op nest.com/support/thermostat

In de doos

Display

Basis

Schroevendraaier

Optionele afdekplaat

Optionele stalen plaat

Muur schroeven

Optionele schroeven voor stalen plaat

Schakel de stroom uit

Dit beschermt u en voorkomt het doorbranden van een zekering in uw apparatuur. Pas de temperatuur op uw oude thermostaat aan om er zeker van te zijn dat uw systeem uitgeschakeld is.

Stroomonderbreker
of

Schakelaar

Verwijder de afdekking

Sommige afdekkingen klikken eraf, terwijl andere moeten worden losgeschroefd.

Controleer uw systeem

Als uw oude thermostaat is gelabeld met 120V of 240V of dikke draden heeft met draadmoeren, dan is uw systeem hoogspanning. Niet zeker? Neem contact op met de ondersteuning.

Sluit Nest niet aan op hoogspanningsdraden.

Verwijder eventuele jumperdraden

Jumperdraden zijn korte draden tussen twee connectoren. U hebt ze niet nodig. Een R-draad kan in zowel RC als RH.

Label draden

Trek de onderstaande labels eraf en bevestig ze aan de overeenkomstige draden van de thermostaat.
Gebruik de witte labels voor alle W3-, E-, HUM- of DEHUM-draden. De *connector kan slechts op één van deze draden worden aangesloten.
Ziet u twee namen voor elke connector op de achterplaat van uw oude thermostaat? Ga naar nest.com/2labels voor hulp.

Twee labels

Tip: Maak een foto van de draden op uw oude thermostaat om u te helpen ze te onthouden.

Koppel de draden los en verwijder de basis

Nadat u de basis hebt verwijderd, raden we aan de draden voorzichtig om een pen of potlood te wikkelen om ervoor te zorgen dat ze niet terug in het gat in de muur vallen.

Vergeet niet dat de stroom naar uw HVAC-systeem moet zijn uitgeschakeld om te voorkomen dat er een zekering in uw apparatuur doorbrandt.

Markeer waar schroeven komen

Gebruik de waterpas om ervoor te zorgen dat de Nest Thermostat waterpas hangt.

Optioneel in de meeste huizen

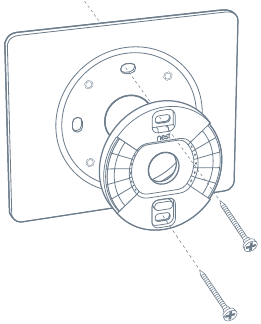

Gebruik indien nodig de afdekplaat

U kunt gaten of markeringen van uw oude thermostaat bedekken met de optionele afdekplaat. Klik de basis en de afdekplaat in elkaar en schroef ze vervolgens aan de muur vast. U vindt de afdekplaat onder in de doos.

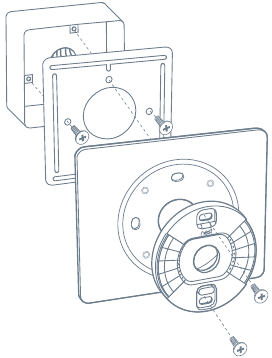

Montage op een elektriciteitskast

Elektriciteitskasten komen niet vaak voor, maar als u er een hebt, bevestigt u de stalen plaat aan de elektriciteitskast met twee van de korte schroeven voor de stalen plaat. Steek de schroeven in de lange sleuven op de stalen plaat. Gebruik de andere twee korte schroeven om de Nest-basis en de afdekplaat aan de stalen plaat te bevestigen.

Bevestig de Nest-basis

Trek de draden door het midden van de basis en bevestig deze vervolgens met de schroeven aan de muur.

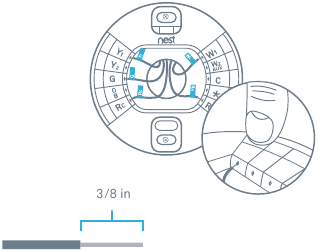

Sluit de draden aan

Nadat alle draden stevig zijn aangesloten, duwt u ze naar beneden om ervoor te zorgen dat ze gelijk liggen met de basis.

De blootliggende draad moet recht zijn.

Bevestig het display

Druk het display op de basis totdat het vastklikt.

Schakel de stroom weer in

Stroomonderbreker
of

Schakelaar

Installatie en Nest-account

De Nest Thermostat wordt ingeschakeld en leidt u door de installatie. Draai gewoon aan de ring en druk om te selecteren. Tijdens de installatie kunt u de thermostaat verbinden met Wi-Fi.
Ga naar nest.com/account of download de Nest-app om een Nest-account te maken. De app laat u zien hoe u uw Nest-account en thermostaat kunt verbinden.

Vergeet niet dat u de gratis Nest-app kunt downloaden van de App Store^® of Google Play™. Weergegevens worden geleverd door The Weather Channel™.
Vragen over het toevoegen van een thermostaat aan uw Nest-account? Ga naar nest.com/pair

Nest Labs, Inc. Beperkte Garantie Learning Thermostat

Voor meer informatie, bezoek nest.com
Hulp nodig? Neem contact met ons op via nest.com/support
Voor de FCC Compliance Statement (FCC-nalevingsverklaring), bezoek nest.com/legal/fcc-compliance-notice

Recycle alstublieft de verpakking van Nest.
RECYCLING EN VERWIJDERING
Bezoek nest.com/recycle

DEZE BEPERKTE GARANTIE BEVAT BELANGRIJKE INFORMATIE OVER UW RECHTEN EN PLICHTEN, EVENALS BEPERKINGEN EN UITSLUITINGEN DIE OP U VAN TOEPASSING KUNNEN ZIJN.

1. WAT DEZE BEPERKTE GARANTIE DEKT; DEKKINGSPERIODE
   Nest Labs, Inc. ("Nest Labs"), 3400 Hillview Avenue, Palo Alto, Californië USA, garandeert aan de eigenaar van het bijgevoegde product dat het product in deze doos ("Product") vrij zal zijn van defecten in materialen en vakmanschap gedurende een periode van twee (2) jaar vanaf de leveringsdatum volgend op de oorspronkelijke aankoop in de detailhandel, en als een Nest Pro het Product verkoopt en installeert en een geldige Nest Pro ID invoert tijdens de installatie, een extra drie (3) jaar, wat resulteert in een garantieperiode van vijf (5) jaar voor dat Product (gezamenlijk de "Garantieperiode"). Als het Product niet voldoet aan deze Beperkte Garantie tijdens de Garantieperiode, zal Nest Labs, naar eigen goeddunken, ofwel (a) een defect Product of onderdeel repareren of vervangen; of (b) de terugzending van het Product accepteren en het geld terugbetalen dat daadwerkelijk door de oorspronkelijke koper voor het Product is betaald. Reparatie of vervanging kan worden uitgevoerd met een nieuw of gereviseerd product of onderdelen, naar eigen goeddunken van Nest Labs. Als het Product of een onderdeel dat erin is opgenomen niet langer beschikbaar is, kan Nest Labs, naar eigen goeddunken, het Product vervangen door een soortgelijk product met een vergelijkbare functie. Dit is uw enige en exclusieve verhaalsmogelijkheid voor schending van deze Beperkte Garantie. Elk Product dat is gerepareerd of vervangen onder deze Beperkte Garantie, wordt gedekt door de voorwaarden van deze Beperkte Garantie gedurende de langste van (a) negentig (90) dagen vanaf de leveringsdatum van het gerepareerde Product of vervangende Product, of (b) de resterende Garantieperiode. Deze Beperkte Garantie is overdraagbaar van de oorspronkelijke koper op volgende eigenaars, maar de Garantieperiode wordt niet verlengd in duur of uitgebreid in dekking voor een dergelijke overdracht.
2. RETOURBELEID VOLLEDIGE TEVREDENHEID
   Als u de oorspronkelijke koper van het Product bent en u bent om welke reden dan ook niet tevreden met dit Product, kunt u het binnen dertig (30) dagen na de oorspronkelijke aankoop in de originele staat retourneren en een volledige terugbetaling ontvangen.
3. GARANTIEVOORWAARDEN; HOE U SERVICE KUNT KRIJGEN ALS U EEN CLAIM WILT INDIENEN ONDER DEZE BEPERKTE GARANTIE
   Voordat een claim wordt ingediend onder deze Beperkte Garantie, moet de eigenaar van het Product (a) Nest Labs op de hoogte stellen van de intentie om een claim in te dienen door nest.com/support te bezoeken tijdens de Garantieperiode en een beschrijving te geven van het vermeende defect, en (b) de verzendinstructies van Nest Labs voor retournering volgen. Nest Labs heeft geen garantieverplichtingen met betrekking tot een geretourneerd Product als het, naar redelijk oordeel na onderzoek van het geretourneerde Product, vaststelt dat het Product een niet-in-aanmerking komend Product is (hieronder gedefinieerd). Nest Labs draagt alle kosten van retourzending naar de eigenaar en vergoedt alle verzendkosten die door de eigenaar zijn gemaakt, behalve met betrekking tot een niet-in-aanmerking komend Product, waarvoor de eigenaar alle verzendkosten draagt.
4. WAT DEZE BEPERKTE GARANTIE NIET DEKT
   Deze Beperkte Garantie dekt niet het volgende (gezamenlijk "Niet-in-aanmerking komende producten"): (i) Producten die zijn gemarkeerd als "sample" (voorbeeld) of "Not for Sale" (Niet te koop), of worden verkocht "AS IS" (zoals ze zijn); (ii) Producten die zijn blootgesteld aan: (a) modificaties, wijzigingen, geknoei of onjuist onderhoud of reparaties; (b) behandeling, opslag, installatie, testen of gebruik dat niet in overeenstemming is met de gebruikershandleiding of andere instructies van Nest Labs; (c) misbruik of verkeerd gebruik van het Product; (d) storingen, schommelingen of onderbrekingen in de elektrische stroom of het telecommunicatienetwerk; of (e) Overmacht, inclusief maar niet beperkt tot bliksem, overstroming, tornado, aardbeving of orkaan; of (iii) hardwareproducten van andere merken dan Nest Labs, zelfs indien verpakt of verkocht met Nest Labs-hardware. Deze Beperkte Garantie dekt geen verbruiksartikelen, inclusief batterijen, tenzij de schade te wijten is aan defecten in materialen of vakmanschap van het Product, of software (zelfs indien verpakt of verkocht met het product). Nest Labs raadt aan om alleen geautoriseerde serviceproviders te gebruiken voor onderhoud of reparatie. Ongeautoriseerd gebruik van het Product of de software kan de prestaties van het Product verminderen en deze Beperkte Garantie ongeldig maken.
5. DISCLAIMER VAN GARANTIES
   BEHALVE ZOALS HIERBOVEN VERMELD IN DEZE BEPERKTE GARANTIE, EN VOOR ZOVER MAXIMAAL TOEGESTAAN DOOR DE TOEPASSELIJKE WETGEVING, WIJST NEST LABS ALLE EXPLICIETE, IMPLICIETE EN WETTELIJKE GARANTIES EN VOORWAARDEN MET BETREKKING TOT HET PRODUCT AF, INCLUSIEF DE IMPLICIETE GARANTIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL. VOOR ZOVER MAXIMAAL TOEGESTAAN DOOR DE TOEPASSELIJKE WETGEVING, BEPERKT NEST LABS OOK DE DUUR VAN ALLE TOEPASSELIJKE IMPLICIETE GARANTIES OF VOORWAARDEN TOT DE DUUR VAN DEZE BEPERKTE GARANTIE.
6. BEPERKING VAN SCHADE
   NAAST DE BOVENSTAANDE GARANTIE-DISCLAIMERS ZAL NEST LABS IN GEEN GEVAL AANSPRAKELIJK ZIJN VOOR ENIGE GEVOLGSCHADE, INCIDENTELE SCHADE, VOORBEELDSCHADE OF SPECIALE SCHADE, INCLUSIEF ENIGE SCHADE VOOR VERLOREN GEGEVENS OF GEDERFDE WINST, VOORTVLOEIEND UIT OF GERELATEERD AAN DEZE BEPERKTE GARANTIE OF HET PRODUCT, EN DE TOTALE CUMULATIEVE AANSPRAKELIJKHEID VAN NEST LABS VOORTVLOEIEND UIT OF GERELATEERD AAN DEZE BEPERKTE GARANTIE OF HET PRODUCT ZAL NIET HOGER ZIJN DAN HET BEDRAG DAT DAADWERKELIJK VOOR HET PRODUCT IS BETAALD DOOR DE OORSPRONKELIJKE KOPER.
7. BEPERKING VAN AANSPRAKELIJKHEID
   DE ONLINE DIENSTEN VAN NEST LABS ("DIENSTEN") BIEDEN U INFORMATIE ("PRODUCTINFORMATIE") MET BETREKKING TOT UW NEST-PRODUCTEN OF ANDERE RANDAPPARATUUR DIE OP UW PRODUCTEN IS AANGESLOTEN ("PRODUCTRANDAPPARATUUR"). HET TYPE PRODUCTRANDAPPARATUUR DAT OP UW PRODUCT KAN WORDEN AANGESLOTEN, KAN VAN TIJD TOT TIJD VERANDEREN. ZONDER DE ALGEMEENHEID VAN DE BOVENSTAANDE DISCLAIMERS TE BEPERKEN, WORDT ALLE PRODUCTINFORMATIE VOOR UW GEMAK VERSTREKT, "ZOALS HET IS" (as is), EN "ZOALS BESCHIKBAAR" (as available). NEST LABS VERKLAART, GARANDEERT OF WAARBORGT NIET DAT PRODUCTINFORMATIE BESCHIKBAAR, NAUWKEURIG OF BETROUWBAAR IS OF DAT PRODUCTINFORMATIE OF GEBRUIK VAN DE DIENSTEN OF HET PRODUCT VEILIGHEID IN UW HUIS ZAL BIEDEN. U GEBRUIKT ALLE PRODUCTINFORMATIE, DE DIENSTEN EN HET PRODUCT NAAR EIGEN GOEDDUNKEN EN RISICO. U BENT ALS ENIGE VERANTWOORDELIJK VOOR (EN NEST LABS WIJST AF) ALLE VERLIES, AANSPRAKELIJKHEID OF SCHADE, INCLUSIEF AAN UW BEDRADING, ARMATUREN, ELEKTRICITEIT, HUIS, PRODUCT, PRODUCTRANDAPPARATUUR, COMPUTER, MOBIEL APPARAAT EN ALLE ANDERE ITEMS EN HUISDIEREN IN UW HUIS, ALS GEVOLG VAN UW GEBRUIK VAN DE PRODUCTINFORMATIE, DIENSTEN OF HET PRODUCT. PRODUCTINFORMATIE DIE DOOR DE DIENSTEN WORDT VERSTREKT, IS NIET BEDOELD ALS VERVANGING VOOR DIRECTE MANIEREN OM DE INFORMATIE TE VERKRIJGEN. EEN MELDING DIE VIA DE SERVICE WORDT VERSTREKT, IS BIJVOORBEELD NIET BEDOELD ALS VERVANGING VOOR HOORBARE EN ZICHTBARE INDICATIES IN HUIS EN OP HET PRODUCT, NOCH VOOR EEN BEWAKINGSDIENST VAN DERDEN DIE DE ALARMSTATUS BEWAAKT.
8. UW RECHTEN EN DEZE BEPERKTE GARANTIE
   Deze Beperkte Garantie geeft u specifieke wettelijke rechten. U kunt ook andere wettelijke rechten hebben die per staat, provincie of rechtsgebied verschillen. Evenzo zijn sommige beperkingen in deze Beperkte Garantie mogelijk niet van toepassing in bepaalde staten. De voorwaarden van deze Beperkte Garantie zijn van toepassing voor zover toegestaan ​​door de toepasselijke wetgeving. Voor een volledige beschrijving van uw wettelijke rechten dient u te verwijzen naar de wetten die van toepassing zijn in uw rechtsgebied en kunt u contact opnemen met een relevante consumentenadviesdienst.
