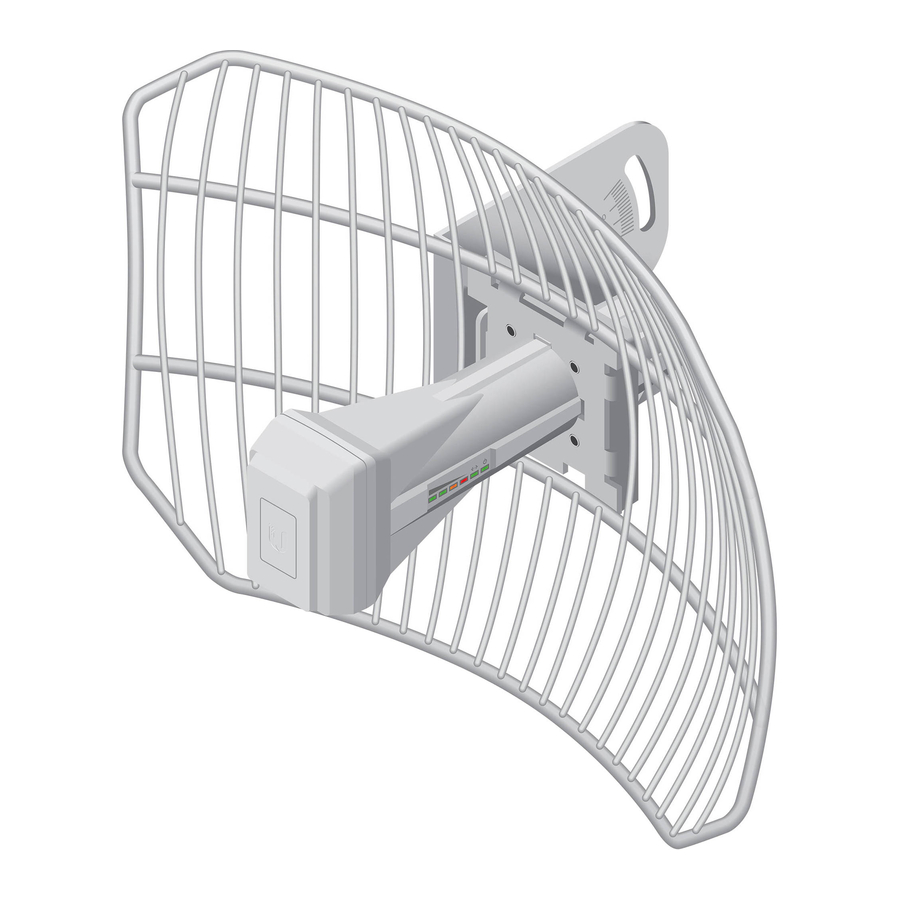

Introductie

Deze Snelstartgids is ontworpen om u door de installatie te leiden en bevat garantievoorwaarden.

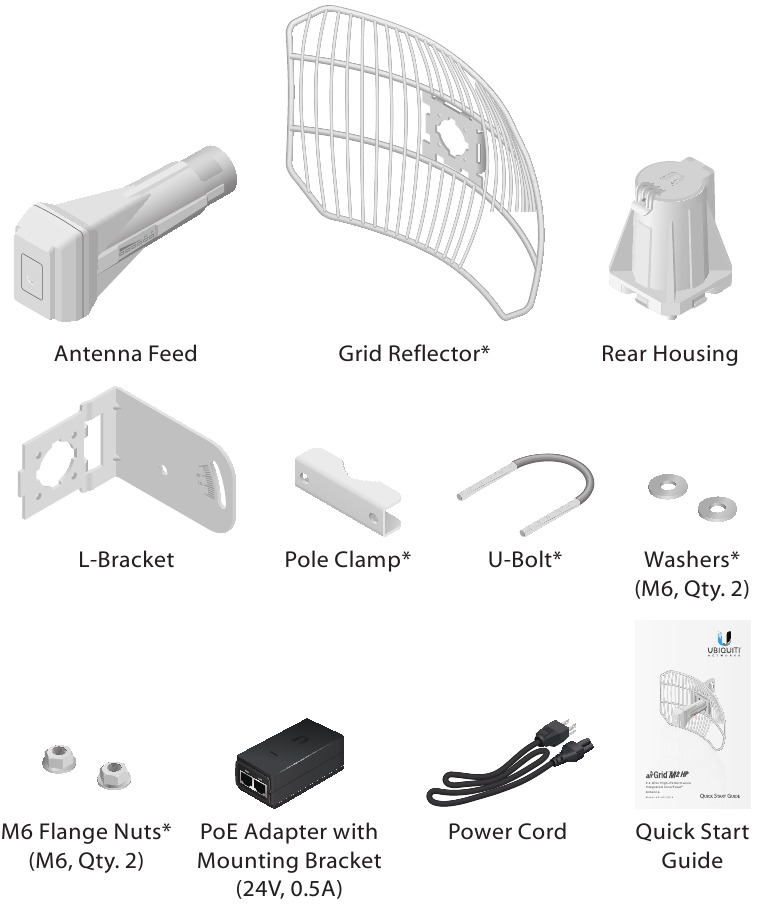

Inhoud van de verpakking

* De Grid Reflector en montagehardware zijn afzonderlijk verpakt. Producten kunnen afwijken van de afbeeldingen en kunnen zonder voorafgaande kennisgeving worden gewijzigd.

GEBRUIKSVOORWAARDEN: Ubiquiti-radioapparaten moeten professioneel worden geïnstalleerd. Afgeschermde Ethernet-kabel en aarding moeten worden gebruikt als voorwaarden voor de productgarantie. TOUGHCable ontworpen voor buiteninstallaties. Het is de verantwoordelijkheid van de klant om de lokale landelijke voorschriften te volgen, inclusief werking binnen legale frequentiekanalen, uitgangsvermogen en Dynamic Frequency Selection (DFS)-vereisten.

Installatievereisten

• 10 mm of 3/8" steeksleutel
• Afgeschermde categorie 5 (of hoger) bekabeling moet worden gebruikt voor alle bekabelde Ethernet-verbindingen en moet worden geaard via de AC-aarde van de PoE.
  We raden aan uw netwerken te beschermen tegen schadelijke omgevingen buitenshuis en destructieve ESD-gebeurtenissen met industriële, afgeschermde Ethernet-kabels van Ubiquiti Networks. Ga voor meer informatie naar: www.ubnt.com/toughcable

Toepassingsvoorbeelden

De airGrid die buiten is gemonteerd met de geïnstalleerde Grid Reflector zorgt voor directionele dekking buitenshuis (gain reflector-afhankelijk).


De airGrid die buiten is gemonteerd zonder de geïnstalleerde Grid Reflector biedt buiten-naar-binnen dekking met behulp van de 3 dBi Antenna Feed only.

LED's

	Signaal In airOS kunt u de draadloze signaalsterkte drempelwaarden voor elke LED wijzigen op het tabblad Geavanceerd onder Signaal-LED-drempels. De standaardwaarden worden hieronder weergegeven:
		LED brandt groen als de draadloze signaalsterkte hoger is dan -65 dBm.
		LED brandt groen als de draadloze signaalsterkte hoger is dan -73 dBm.
		LED brandt oranje als de draadloze signaalsterkte hoger is dan -80 dBm.
		LED brandt rood als de draadloze signaalsterkte hoger is dan -94 dBm.
	Ethernet De Ethernet-LED brandt continu groen wanneer er een actieve Ethernet-verbinding is gemaakt en knippert wanneer er activiteit is.
	Power (Stroom) De Power (Stroom) LED brandt groen wanneer het apparaat is aangesloten op een stroombron.

Hardware-installatie

Monteer de airGrid volgens de door u gekozen polarisatie.

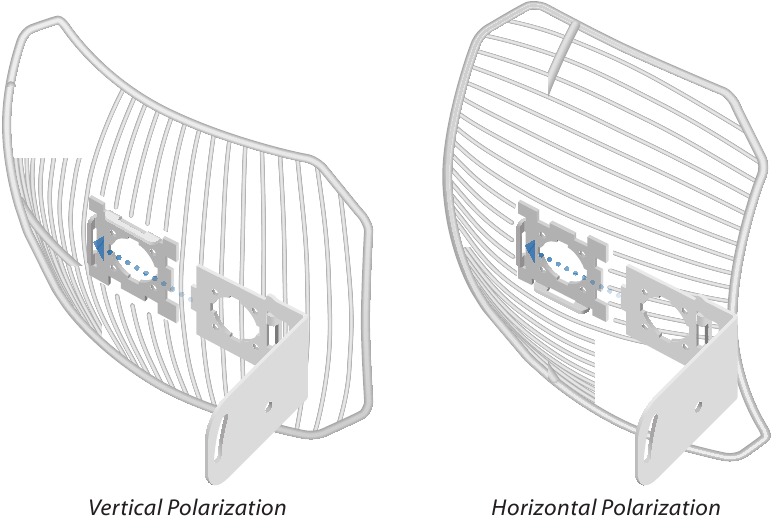

1. Bevestig de L-beugel aan de Grid Reflector door de lipjes in de sleuven te schuiven.


   De polarisatie van de airGrids moet overeenkomen aan beide uiteinden van de draadloze verbinding (horizontaal tot horizontaal, verticaal tot verticaal).

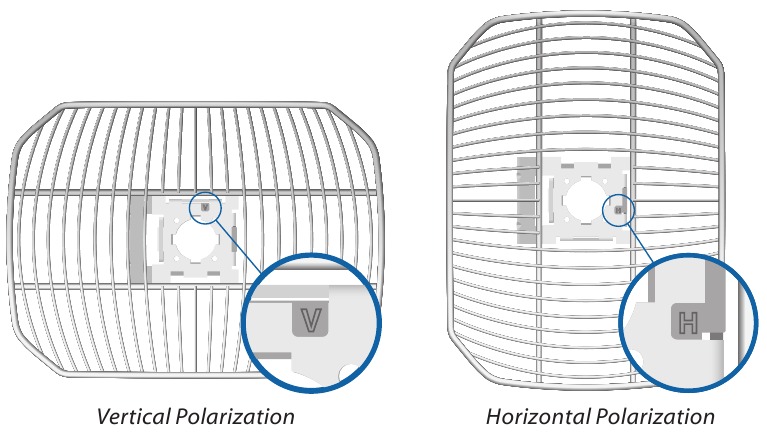

2. Zorg ervoor dat de polarisatie-indicator, V of H, op de voorkant van de airGrid correct overeenkomt met de gewenste polarisatie.

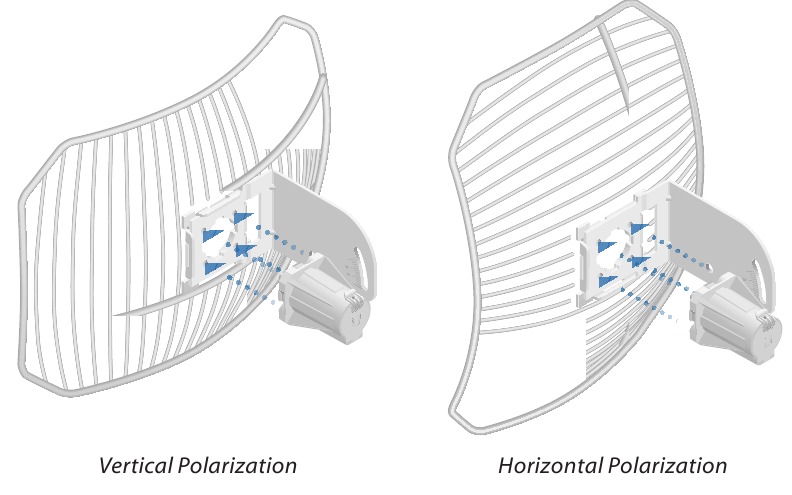

3. Bevestig de achterbehuizing:

   1. Zorg ervoor dat de vier uitlijningsgaten op de Grid Reflector en de L-beugel zijn uitgelijnd.
   2. Oriënteer de achterbehuizing met het vergrendelingslipje van de kabeltoevoerdeur naar boven gericht.
   3. Steek de uitlijnpennen van de achterbehuizing in de uitlijningsgaten en duw totdat de achterbehuizing met een klik op zijn plaats vergrendelt.

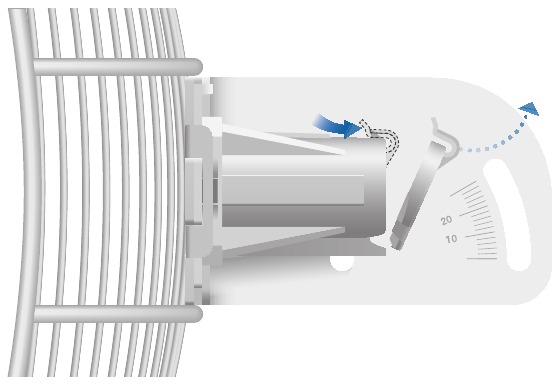

4. Til het vergrendelingslipje van de kabeltoevoerdeur op en maak de deur los van de achterbehuizing.

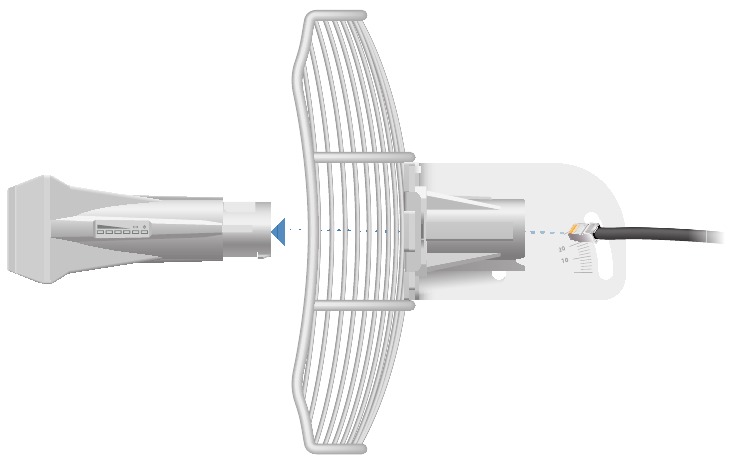

5. Leid een Ethernet-kabel door de achterbehuizing. Sluit de kabel aan op de Ethernet-poort aan de achterkant van de Antenna Feed.

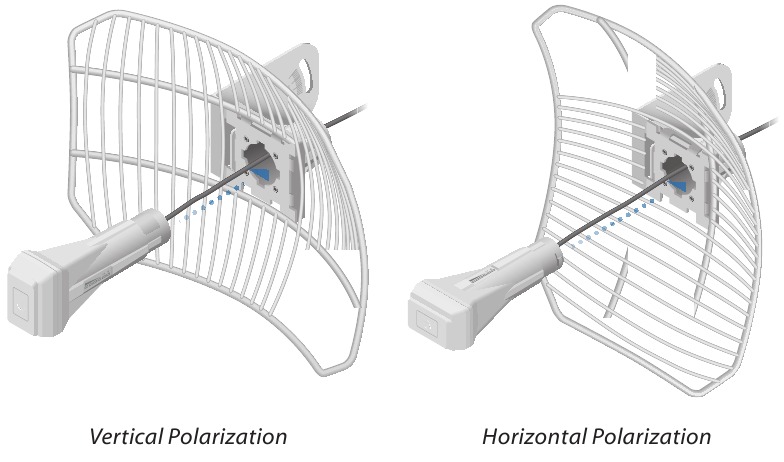

6. Bevestig de Antenna Feed:

   1. Draai de Antenna Feed om de signaal polarisatie aan te passen.
   2. Steek de Antenna Feed in de achterbehuizing en duw totdat deze met een klik op zijn plaats vergrendelt.

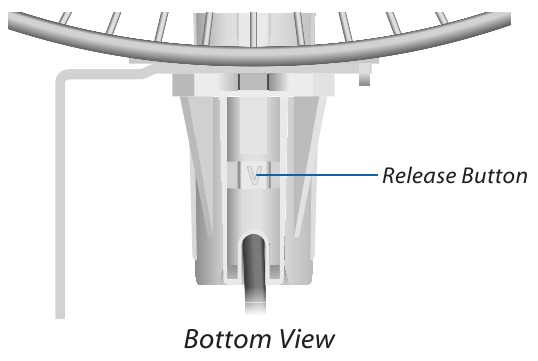

7. Trek lichtjes aan de Antenna Feed om ervoor te zorgen dat de Release Button (Ontgrendelknop) volledig is ingeschakeld en op zijn plaats is vergrendeld.

   Note (Opmerking): Als u de Antenna Feed moet verwijderen, moet u eerst de Release Button (Ontgrendelknop) indrukken.

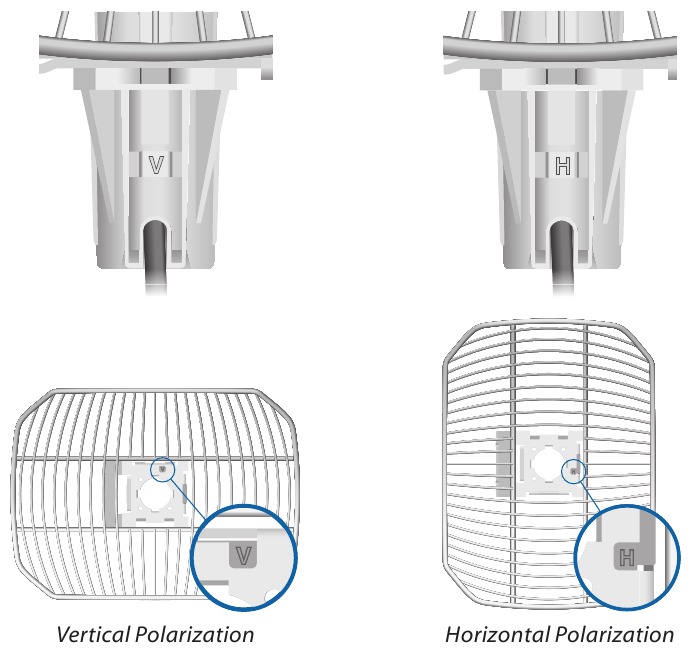

8. De Release Button (Ontgrendelknop) geeft de polarisatie van de Antenna Feed aan. Bevestig dat de polarisatie-indicator, V of H, op de Antenna Feed overeenkomt met de indicator op de Grid Reflector.

   De polarisatie-indicatoren moeten overeenkomen.


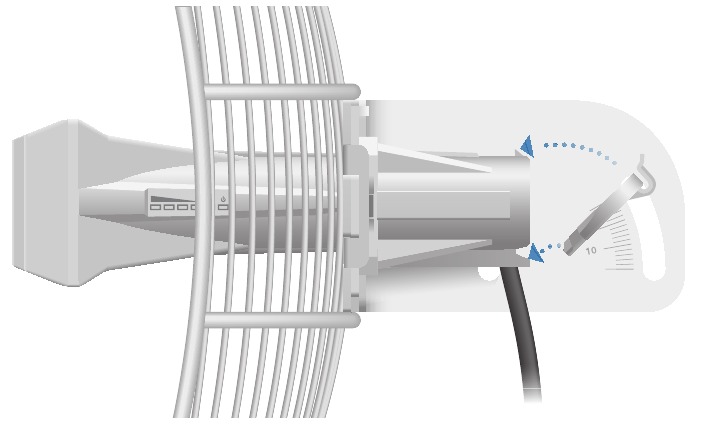

9. Bevestig de kabeltoevoerdeur opnieuw aan de achterbehuizing. Zorg ervoor dat het vergrendelingslipje stevig vastklikt aan de achterbehuizing.

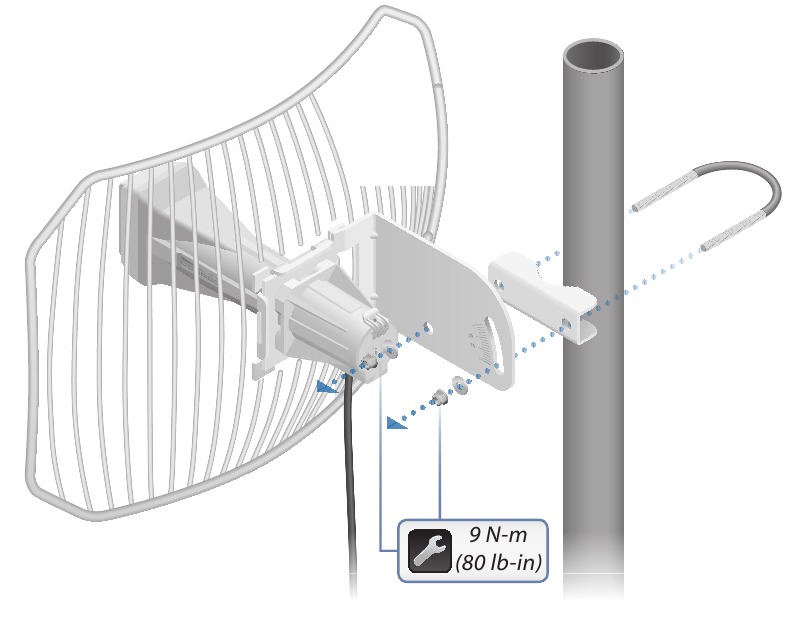

10. Steek de U-bout in de paalklem en de L-beugel. Zet elk uiteinde van de U-bout vast met een sluitring en een flensmoer.

    Note (Opmerking): De montage kan worden aangepast aan een Ø 32 ‑ 56 mm (1.25 ‑ 2.2") paal.

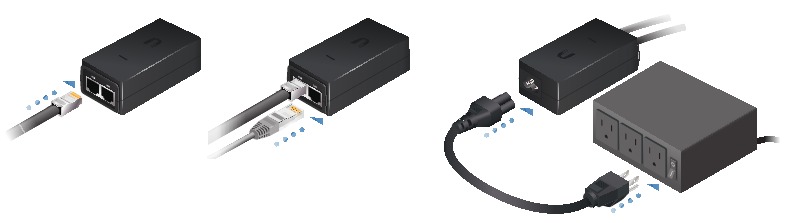

Aansluiten op Power over Ethernet

1. Sluit de Ethernet-kabel van de airGrid aan op de POE-poort van de PoE-adapter.
2. Sluit een Ethernet-kabel van uw LAN aan op de LAN-poort van de PoE-adapter.
3. Sluit het netsnoer aan op de adapter en steek vervolgens de netsnoer in een stopcontact.

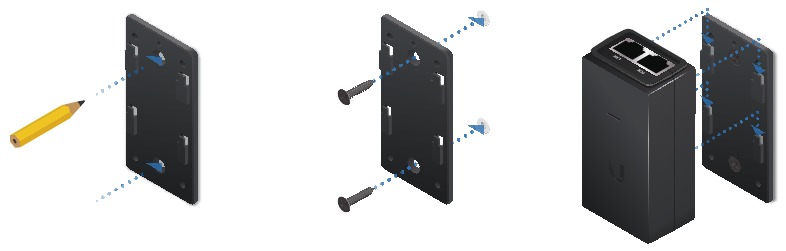

De PoE-adapter monteren (optioneel)

1. Verwijder de PoE-montagebeugel van de adapter, plaats de beugel op de gewenste locatie en markeer de twee gaten.
2. Boor de gaten voor indien nodig en bevestig de beugel met twee bevestigingsmiddelen (niet inbegrepen).
3. Lijn de sleuven van de adapter uit met de lipjes van de PoE-montage Beugel en schuif de adapter vervolgens naar beneden.

airOS® Configuratie

Controleer de connectiviteit in de airOS Configuration Interface en selecteer de airGrid-antenne grootte.

1. Zorg ervoor dat uw hostsysteem via Ethernet is verbonden met de airGrid.
2. Configureer de Ethernet-adapter op uw hostsysteem met een statisch IP-adres in het 192.168.1.x subnet.

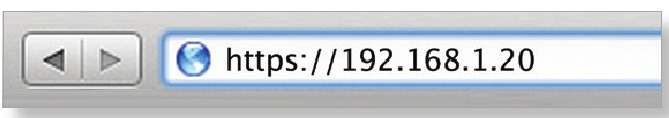

3. Start uw webbrowser en typ https://192.168.1.20 in het adresveld. Druk op enter (invoeren) (PC) of return (terugkeren) (Mac).

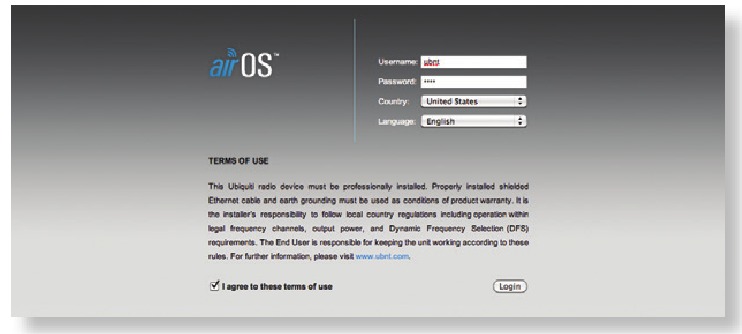

4. Het inlogscherm verschijnt. Voer ubnt in bij Gebruikersnaam en Wachtwoord velden. Selecteer uw land en taal. U moet akkoord gaan met de Gebruiksvoorwaarden om het product te kunnen gebruiken. Klik op Login (Inloggen).
   Note (Opmerking): U.S. productversies zijn vergrendeld op de U.S. Landcode om te zorgen voor naleving van de FCC-regelgeving.

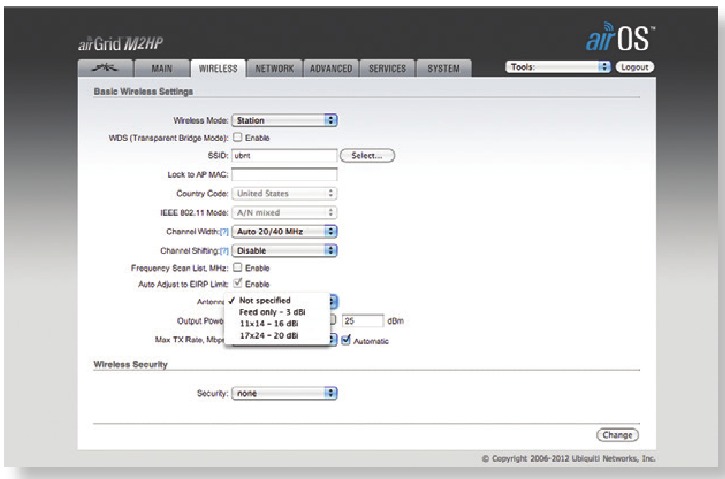

5. Selecteer de airGrid-antenne grootte:

   Pas indien nodig extra instellingen aan om de installatie te voltooien.
   1. Klik op het tabblad Wireless.
   2. Selecteer in de vervolgkeuzelijst Antenna de juiste optie.
   3. Klik op Change (Wijzigen) om op te slaan.
   4. Klik op OK om te bevestigen.

Voor meer informatie over de airOS Configuration Interface, raadpleeg de gebruikershandleiding die beschikbaar is op: documentation.ubnt.com/airmax

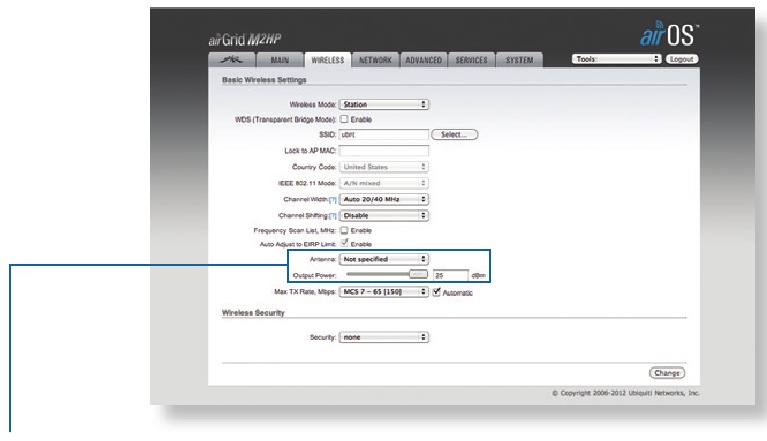

Verantwoordelijkheid voor naleving door installateur

Apparaten moeten professioneel worden geïnstalleerd en het is de verantwoordelijkheid van de professionele installateur om ervoor te zorgen dat het apparaat wordt bediend binnen de wettelijke vereisten van het land.

Aangezien Ubiquiti Networks apparatuur kan worden gecombineerd met een verscheidenheid aan antennes en kabels, worden de velden Antenne en Uitgangsvermogen aan de professionele installateur verstrekt om te helpen bij het voldoen aan de wettelijke vereisten.

Specificaties

Veiligheidsvoorschriften

1. Lees, volg en bewaar deze instructies.
2. Neem alle waarschuwingen in acht.
3. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.

   Gebruik dit product niet op een locatie die kan worden ondergedompeld in water.

   Vermijd het gebruik van dit product tijdens een onweersbui. Er kan een klein risico bestaan op een elektrische schok door bliksem.

Elektrische veiligheidsinformatie

1. Naleving is vereist met betrekking tot de spanning, frequentie en stroomvereisten die op het etiket van de fabrikant staan vermeld. Aansluiting op een andere stroombron dan die zijn aangegeven, kan leiden tot een onjuiste werking, schade aan de apparatuur of brandgevaar als de beperkingen niet worden nageleefd.
2. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in deze apparatuur. Onderhoud mag alleen worden uitgevoerd door een gekwalificeerde onderhoudstechnicus.
3. Deze apparatuur wordt geleverd met een afneembaar netsnoer met een integrale veiligheidsaardedraad die bedoeld is voor aansluiting op een geaard veiligheidsstopcontact.
   1. Vervang het netsnoer niet door een netsnoer dat niet van het meegeleverde goedgekeurde type is. Gebruik nooit een adapterstekker om aan te sluiten op een 2-draads stopcontact, omdat dit de continuïteit van de aardingsdraad tenietdoet.
   2. De apparatuur vereist het gebruik van de aardingsdraad als onderdeel van de veiligheidscertificering, modificatie of misbruik kan een schokgevaar opleveren dat kan leiden tot ernstig letsel of de dood.
   3. Neem contact op met een gekwalificeerde elektricien of de fabrikant als er vragen zijn over de installatie voordat u de apparatuur aansluit.
   4. Beschermende aarding wordt geleverd door een vermelde AC-adapter. Gebouw installatie moet zorgen voor een adequate kortsluitbeveiliging.
   5. Beschermende vereffening moet worden geïnstalleerd in overeenstemming met de lokale nationale bedradingsvoorschriften en -voorschriften.

Beperkte garantie

UBIQUITI NETWORKS, Inc ("UBIQUITI NETWORKS") garandeert dat de product(en) die hieronder worden geleverd (de "Product(en)") vrij zijn van defecten in materiaal en vakmanschap gedurende een periode van één (1) jaar vanaf de verzenddatum door UBIQUITI NETWORKS bij normaal gebruik en bediening. De enige en exclusieve verplichting en aansprakelijkheid van UBIQUITI NETWORKS onder de voorgaande garantie is dat UBIQUITI NETWORKS, naar eigen goeddunken, elk Product repareert of vervangt dat niet voldoet aan de bovenstaande garantie gedurende de bovenstaande garantieperiode. De kosten van verwijdering en herinstallatie van een Product zijn niet inbegrepen in deze garantie. De garantieperiode van een gerepareerd of vervangen Product strekt zich niet uit tot na de oorspronkelijke termijn.
www.ubnt.com/support/warranty
