Ubiquiti Dream Machine Pro UDM-Pro handleiding

Inhoud van de verpakking

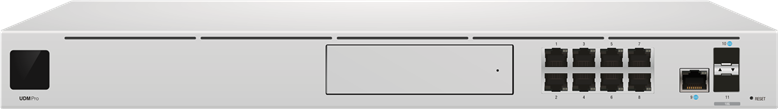

UniFi Dream Machine Pro

Stroomkabel

Rackmontagebeugels (Aant. 2)

Beugelschijven (Aant. 8)

Montageschroeven (Aant. 4)

Kooimoeren (Aant. 4)

Veiligheidsschroef

2,5" HDD-schroeven (Aant. 4)

Rubberen voetjes (Aant. 4)

Systeemvereisten

Een van de volgende opties is vereist:

• iOS- of Android™-mobiel apparaat waarop de UniFi-app is geïnstalleerd
• Webbrowser: Google Chrome (andere browsers hebben mogelijk een beperkte functionaliteit)

We raden ten zeerste aan om een UPS-back-up en stroomregeling te gebruiken om schade aan apparatuur te voorkomen als gevolg van stabiliteitsproblemen met lokale wisselstroom.

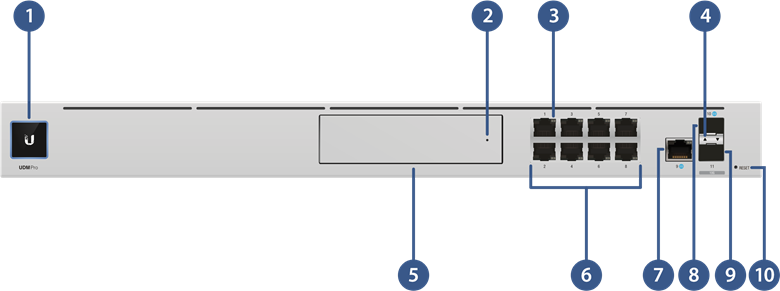

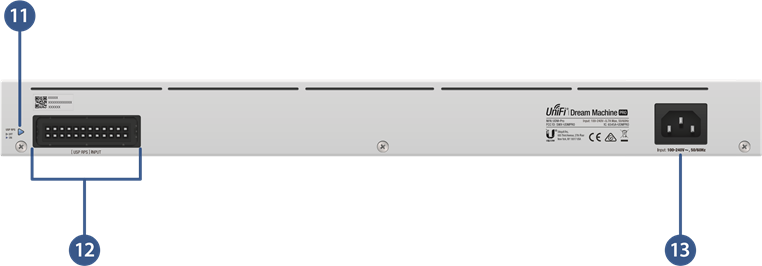

Hardware-overzicht

LED's

Systeem-LED

HDD-LED

Installatievereisten

• Kruiskopschroevendraaier
• Standaardformaat, 19" breed rack met minimaal 1U hoogte beschikbaar
• Gebruik voor binnentoepassingen categorie 5 (of hoger) UTP-bekabeling die is goedgekeurd voor gebruik binnenshuis.
• Gebruik voor buitentoepassingen afgeschermde categorie 5 (of hoger) bekabeling voor alle bedrade Ethernet-verbindingen en aard deze via de AC-aarde van de voeding.
  We raden u aan uw netwerken te beschermen tegen schadelijke omgevingen buitenshuis en destructieve ESD-gebeurtenissen met industriële, afgeschermde Ethernet-kabel van Ubiquiti.
  Ga voor meer informatie naar: ui.com/toughcable

Opmerking: hoewel de bekabeling buiten kan worden geplaatst, moet de UDM-Pro zelf in een beschermende behuizing worden geplaatst.

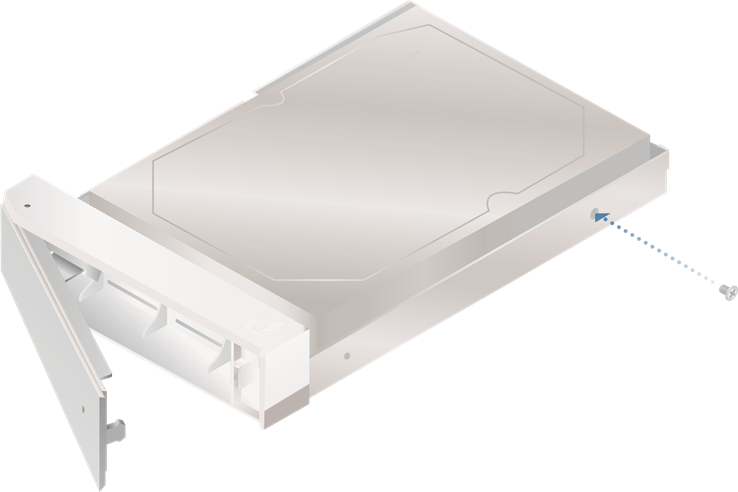

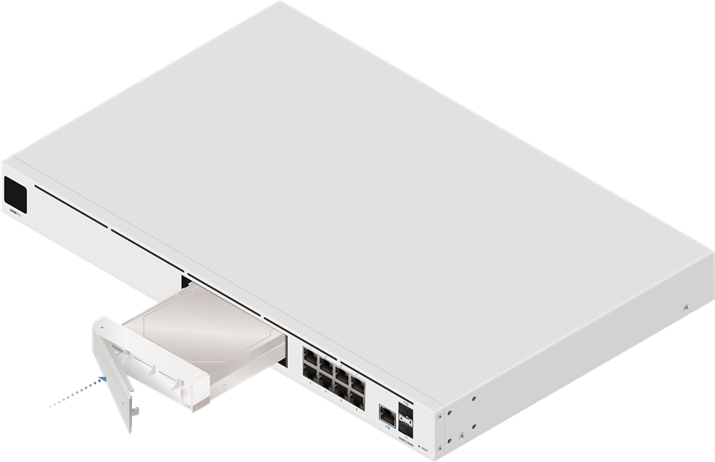

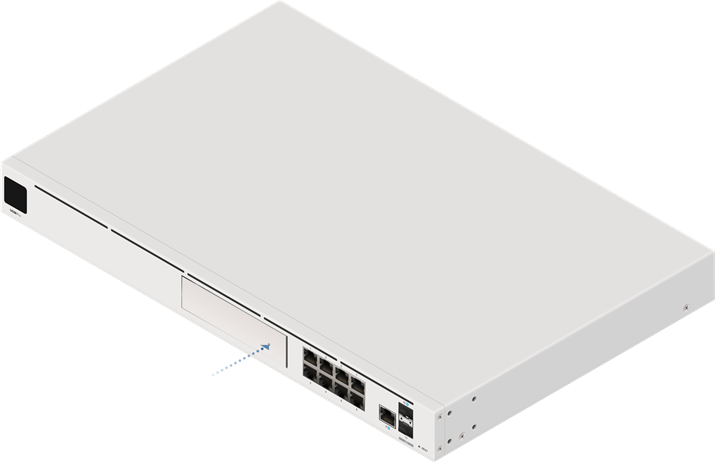

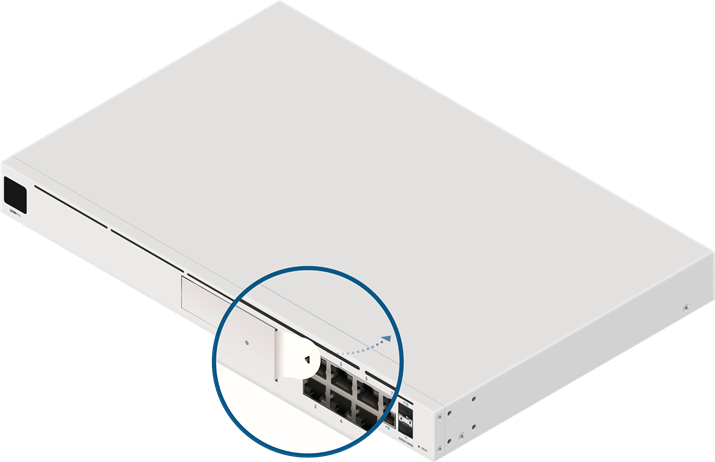

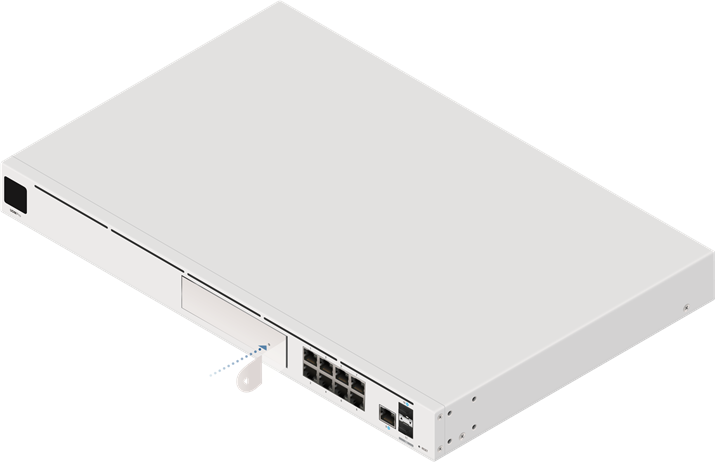

Voordat je begint

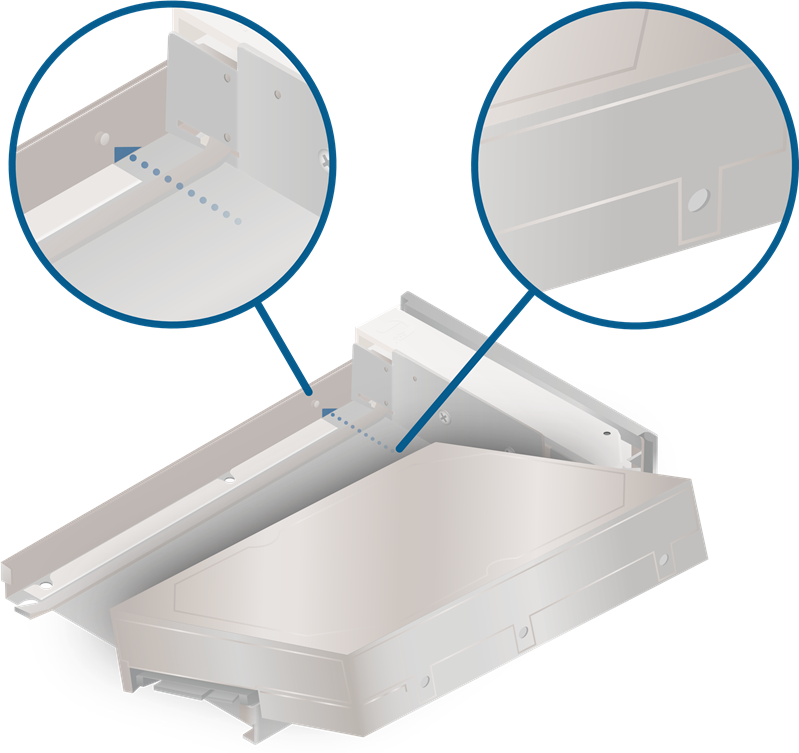

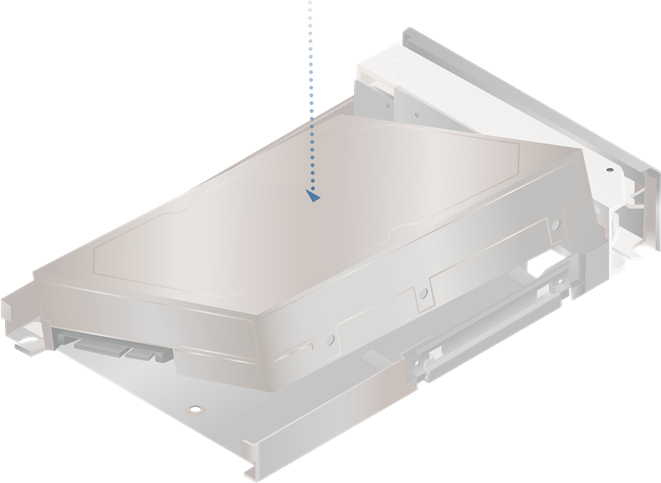

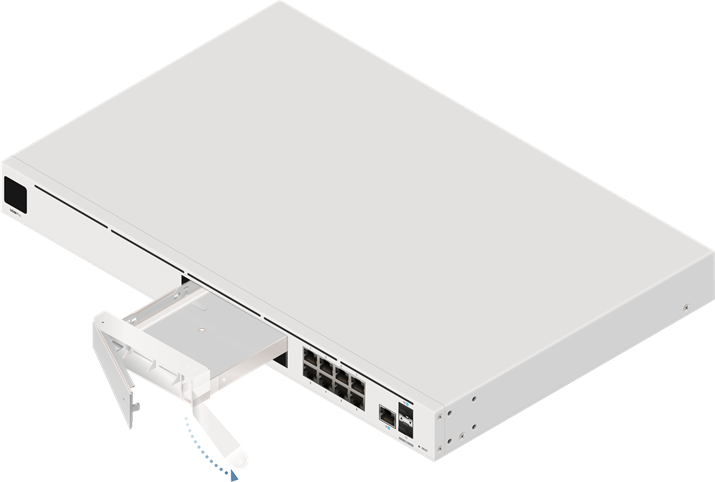

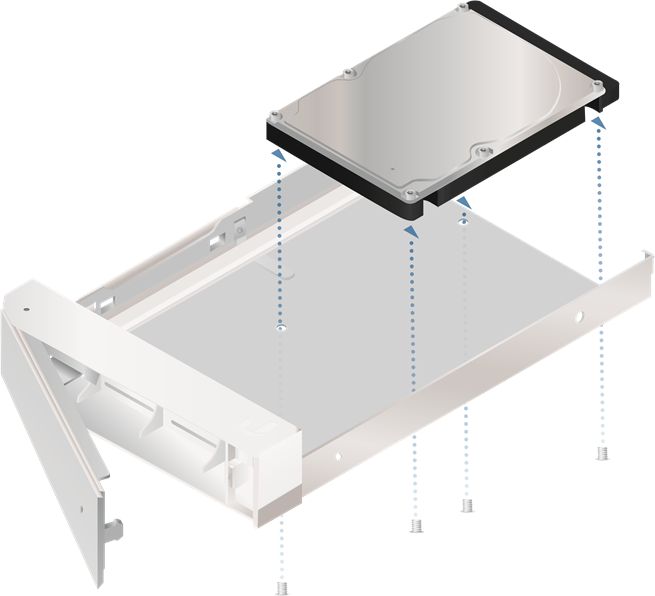

Zorg ervoor dat het apparaat is uitgeschakeld voordat u de 3,5" of 2,5" HDD installeert (niet meegeleverd).

OF

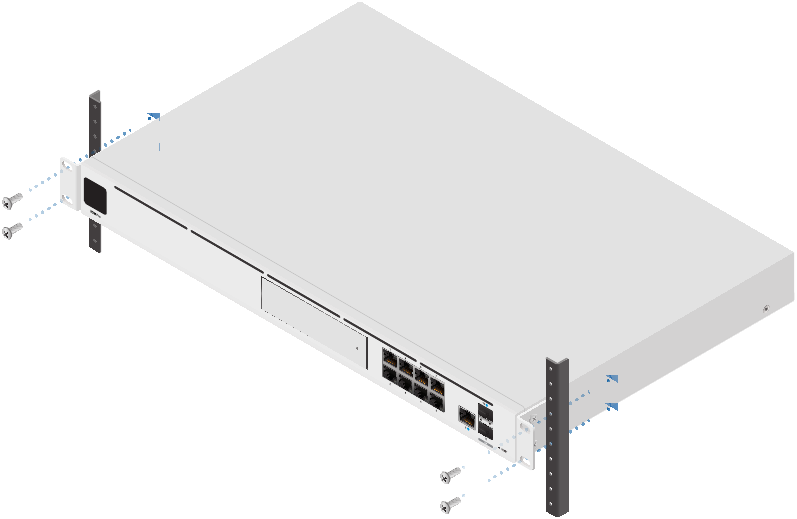

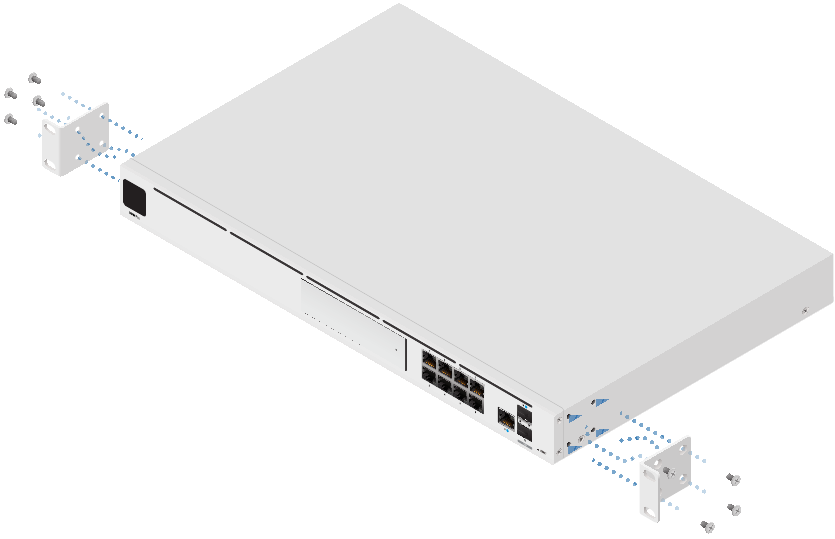

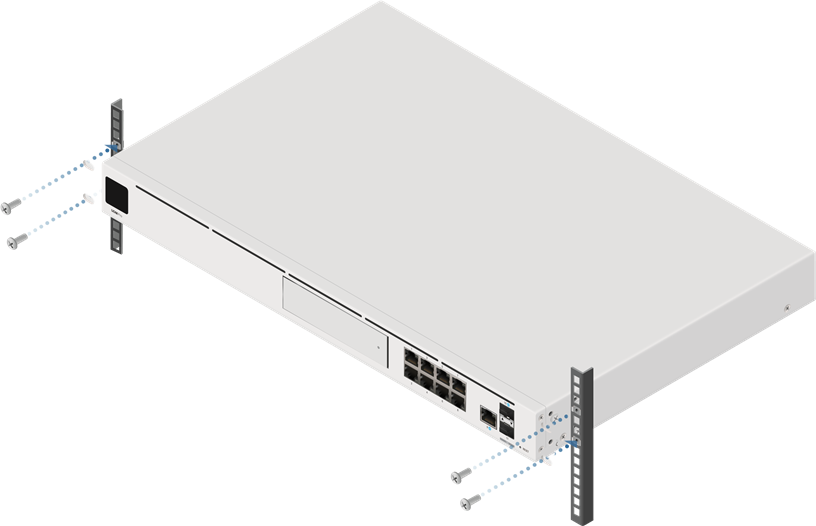

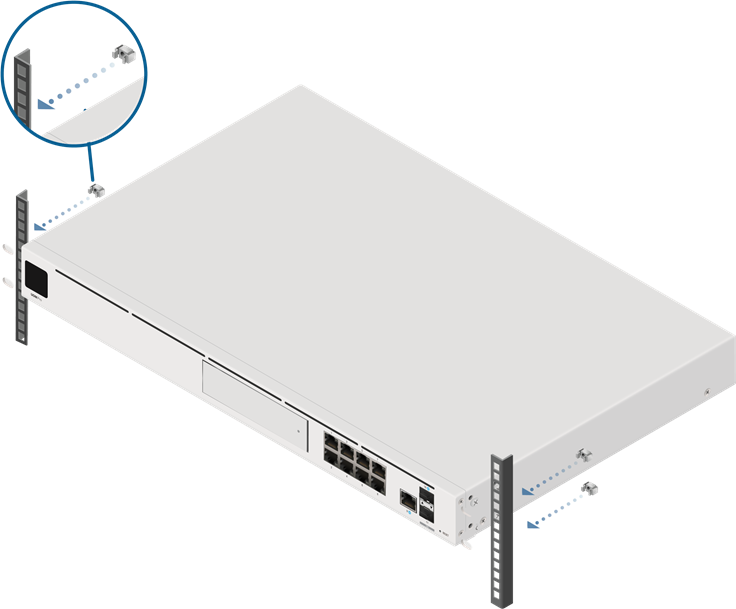

Hardware-installatie

OF

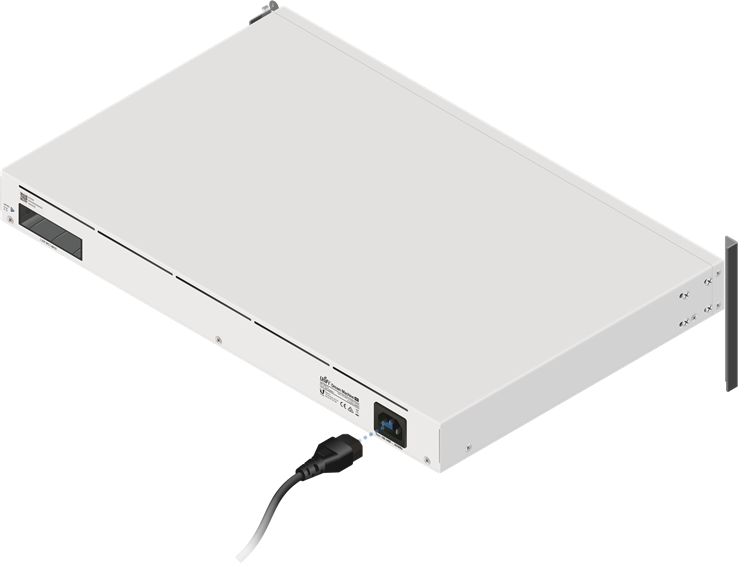

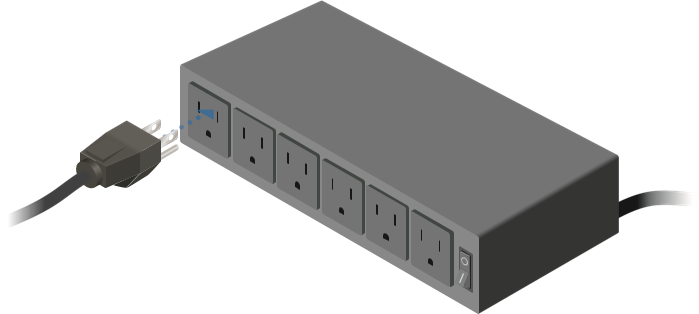

Stroom aansluiten

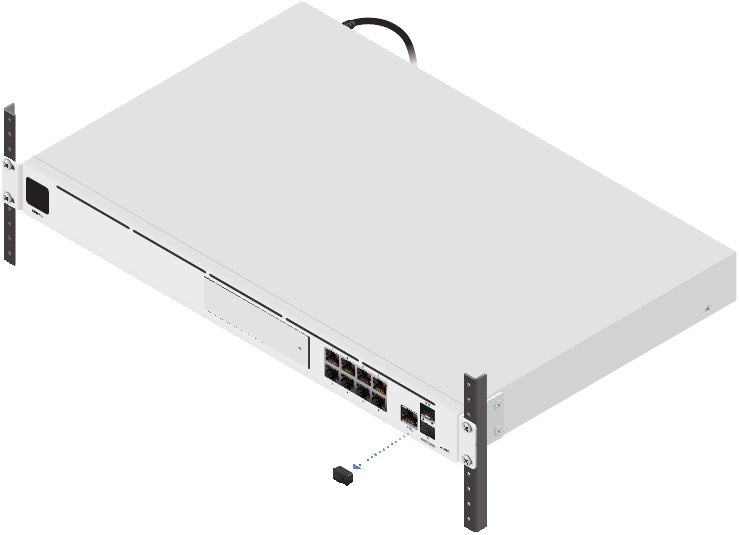

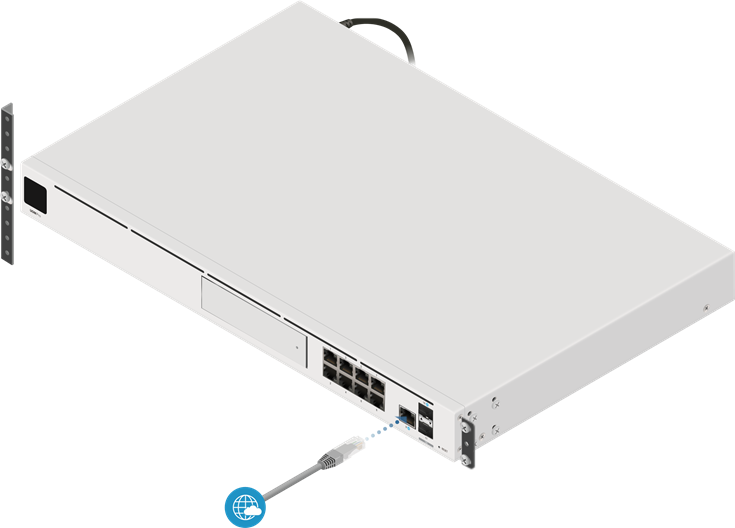

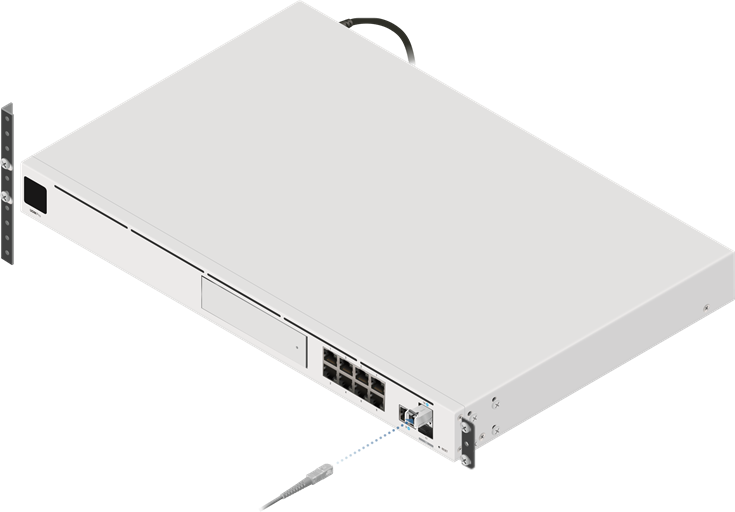

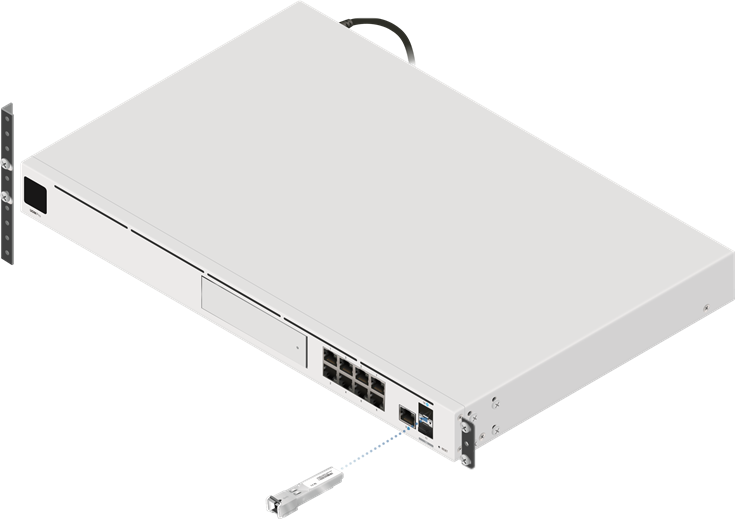

Verbinding maken met internet

Ga voor informatie over compatibele fiber SFP-modules naar: ubnt.link/UniFi_SFP_DAC_Compatibility

OF

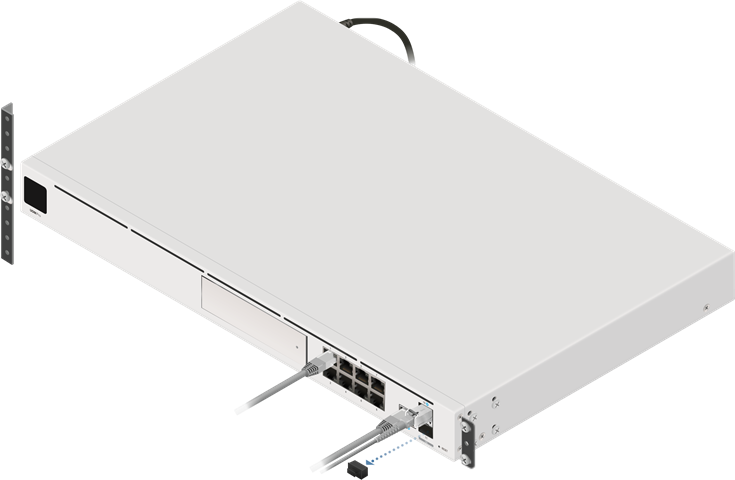

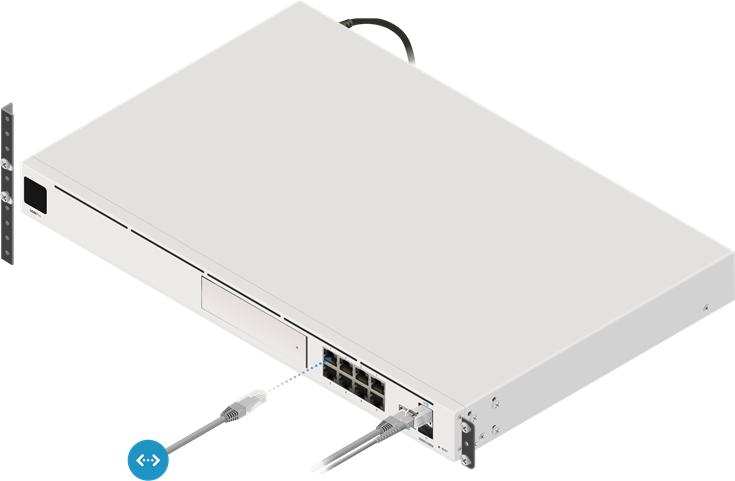

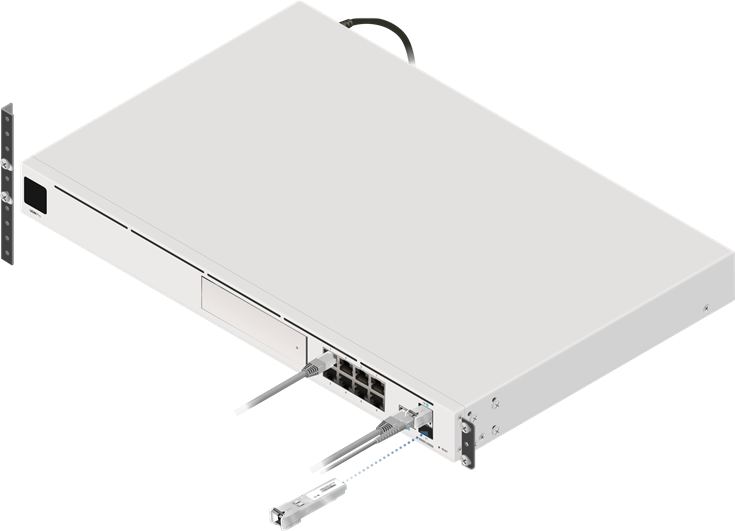

Verbinding maken met het LAN

Configuratie

Je hebt de volgende opties:

• Schakel Bluetooth in op uw mobiele apparaat en gebruik de UniFi Network-app.
• Gebruik een computer die is aangesloten op de UDM-Pro op een LAN-poort. Ga naar "Chrome Instructions" (Chrome-instructies).

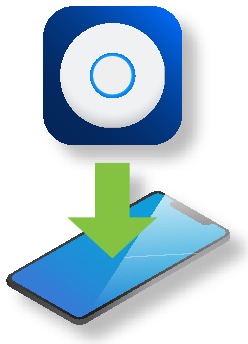

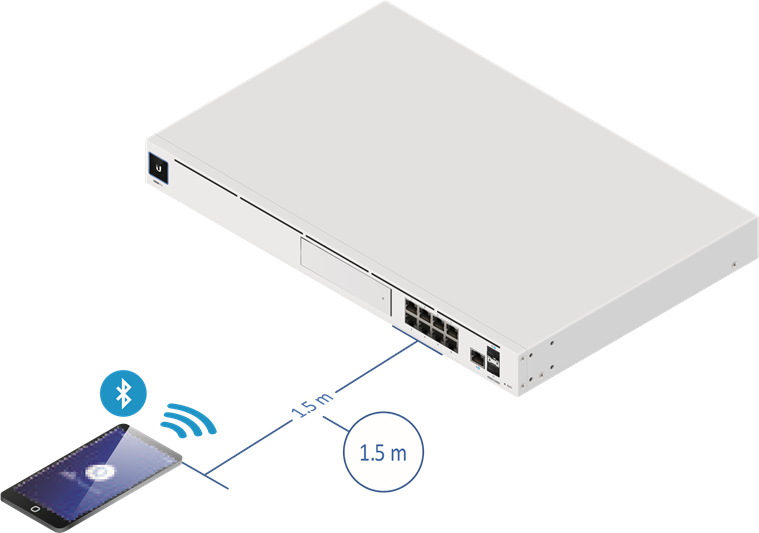

UniFi Network-app

Volg de instructies op het scherm.

Chrome-instructies

Gebruik de Chrome-webbrowser om uw apparaat in te stellen.

1. Zorg ervoor dat uw hostsysteem zich op hetzelfde Layer 2-netwerk bevindt als de UDM-Pro.
2. Start de Chrome-webbrowser en ga naar https://setup.ui.com

3. Volg de instructies op het scherm van de Setup Wizard.

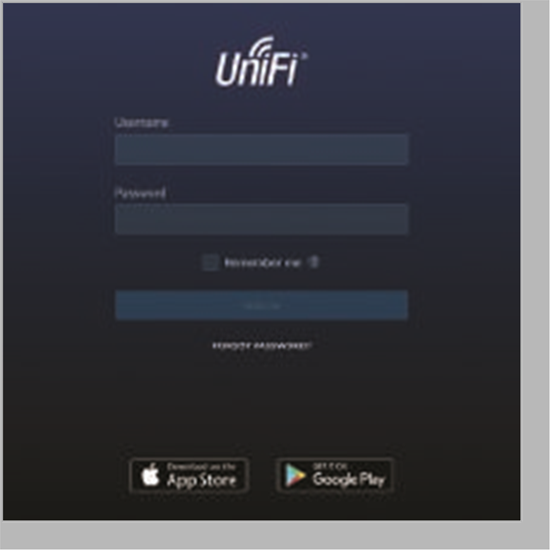

   Nadat u de UniFi Setup Wizard hebt uitgevoerd, verschijnt er een inlogscherm voor de beheerinterface van de UniFi Network Controller. Voer de Username (Gebruikersnaam) en Password (Wachtwoord) in die u in de UniFi Setup Wizard hebt aangemaakt. Klik vervolgens op Sign in (Aanmelden).

   U kunt uw netwerk beheren en netwerkstatistieken bekijken via de beheerinterface van de UniFi Network Controller. Raadpleeg voor informatie over het gebruik van de UniFi Network Controller-software de gebruikershandleiding op onze website: ui.com/download/unifi

Specificaties

Veiligheidsvoorschriften

1. Lees, volg en bewaar deze instructies.
2. Neem alle waarschuwingen in acht.
3. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.

Gebruik dit product niet op een plaats die kan worden ondergedompeld in water.

Vermijd het gebruik van dit product tijdens een elektrische storm. Er kan een klein risico bestaan op een elektrische schok door bliksem.

Elektrische veiligheidsinformatie

1. Naleving is vereist met betrekking tot de spanning, frequentie en stroomvereisten die op het etiket van de fabrikant staan vermeld. Aansluiting op een andere stroombron dan die zijn gespecificeerd, kan leiden tot een onjuiste werking, schade aan de apparatuur of brandgevaar als de beperkingen niet worden nageleefd.
2. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in deze apparatuur. Onderhoud mag alleen worden uitgevoerd door een gekwalificeerde onderhoudstechnicus.
3. Deze apparatuur is voorzien van een afneembaar netsnoer met een geïntegreerde veiligheidsaardedraad die bedoeld is voor aansluiting op een geaard veiligheidsstopcontact.
   1. Vervang het netsnoer niet door een netsnoer dat niet van het meegeleverde goedgekeurde type is. Gebruik nooit een adapterstekker om aan te sluiten op een 2-draads stopcontact, omdat dit de continuïteit van de aardingsdraad tenietdoet.
   2. De apparatuur vereist het gebruik van de aardingsdraad als onderdeel van de veiligheidscertificering, modificatie of misbruik kan een schokgevaar opleveren dat kan leiden tot ernstig letsel of de dood.
   3. Neem contact op met een gekwalificeerde elektricien of de fabrikant als er vragen zijn over de installatie voordat u de apparatuur aansluit.
   4. Beschermende aarding wordt geleverd door de vermelde AC-adapter. De gebouwinstallatie moet zorgen voor een passende kortsluitbeveiliging.
   5. Beschermende potentiaalvereffening moet worden geïnstalleerd in overeenstemming met de lokale nationale bedradingsvoorschriften en -regels.

Beperkte garantie

ui.com/support/warranty
De beperkte garantie vereist het gebruik van arbitrage om geschillen op individuele basis op te lossen en, waar van toepassing, arbitrage te specificeren in plaats van juryrechtspraak of collectieve vorderingen.

Naleving

FCC

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden.

1. Dit apparaat mag geen schadelijke storing veroorzaken, en
2. Dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse A, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie wanneer de apparatuur in een commerciële omgeving wordt gebruikt. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de handleiding, schadelijke interferentie veroorzaken aan radiocommunicatie. Het gebruik van deze apparatuur in een woonwijk veroorzaakt waarschijnlijk schadelijke interferentie, in welk geval de gebruiker de interferentie op eigen kosten moet corrigeren.
Deze radiozender (FCC ID: SWX-UDMPRO) is goedgekeurd door de FCC.

ISED Canada

CAN ICES-3(A)/NMB-3(A)
Dit apparaat voldoet aan de ISED Canada-licentievrijgestelde RSS-standaard(en). De werking is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen storing veroorzaken, en
2. Dit apparaat moet alle storingen accepteren, inclusief storingen die een ongewenste werking van het apparaat kunnen veroorzaken.

Deze radiozender (IC: 6545A-UDMPRO) is goedgekeurd door ISED Canada.

BELANGRIJKE OPMERKING

Verklaring inzake blootstelling aan straling:

• Deze apparatuur voldoet aan de stralingsblootstellingslimieten die zijn vastgesteld voor een ongecontroleerde omgeving.
• Deze apparatuur moet worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen de radiator en uw lichaam.
• Deze zender mag niet samen met een andere antenne of zender worden geplaatst of gebruikt.

Australië en Nieuw-Zeeland

Deze apparatuur voldoet aan klasse A van CISPR 32. In een woonomgeving kan deze apparatuur radiostoring veroorzaken.

CE-markering

De CE-markering op dit product vertegenwoordigt dat het product voldoet aan alle richtlijnen die erop van toepassing zijn.

Landenlijst

BFWA-leden (Broadband Fixed Wireless Access) blauw gemarkeerd

Opmerking: dit apparaat voldoet aan de Max. TX-vermogenslimiet volgens de ETSI-voorschriften.

Het volgende is van toepassing op producten die werken in de 5 GHz-frequentieband:

Opmerking: dit apparaat is beperkt tot gebruik binnenshuis bij gebruik in de 5150 - 5350 MHz-frequentieband binnen alle lidstaten.

Opmerking: alle vermelde landen mogen werken op 30 dBm. BFWA-lidstaten mogen werken op 36 dBm.

Opmerking: Gebruik in de 5,8 GHz-frequentieband is verboden in BFWA-lidstaten. Andere vermelde landen mogen de 5,8 GHz-frequentieband gebruiken.

RoHS/WEEE-nalevingsverklaring

De Europese Richtlijn 2012/19/EU vereist dat apparatuur met dit symbool op het product en/of de verpakking niet mag worden afgevoerd met ongesorteerd gemeentelijk afval. Het symbool geeft aan dat dit product gescheiden van het normale huishoudelijke afval moet worden afgevoerd. Het is uw verantwoordelijkheid om deze en andere elektrische en elektronische apparatuur af te voeren via de daarvoor bestemde inzamelingsfaciliteiten die zijn aangewezen door de overheid of lokale autoriteiten. Correcte verwijdering en recycling helpen potentiële negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen. Neem voor meer gedetailleerde informatie over de verwijdering van uw oude apparatuur contact op met uw plaatselijke autoriteiten, afvalverwerkingsdienst of de winkel waar u het product hebt gekocht.
