INSTALLATIE OVERZICHT

INTRODUCTIE

Een zonneregelaar (of laadregelaar / regelaar) is een essentieel onderdeel van uw fotovoltaïsche zonne-energiesysteem. De regelaar handhaaft de levensduur van de batterij door deze te beschermen tegen overladen. Wanneer uw batterij een laadstatus van 100% heeft bereikt, voorkomt de regelaar overladen door de stroom die van uw zonnepanelen naar de batterijen stroomt te beperken.

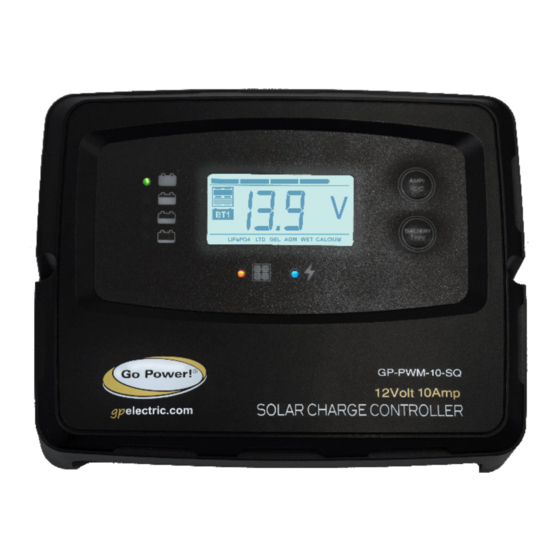

De GP-PWM-10-SQ is geschikt voor een continue zonnestroominvoer van 10 ampère, maakt gebruik van Pulse Width Modulation (PWM) -technologie en een uniek vierfasenlaadsysteem dat een optionele egalisatie-instelling bevat om uw batterijbank op te laden en te beschermen.

SPECIFICATIES

WAARSCHUWINGEN

	Schakel alle stroombronnen uit	Elektriciteit kan zeer gevaarlijk zijn. De installatie mag alleen worden uitgevoerd door een erkende elektricien of gekwalificeerd personeel.
	Batterij- en bedradingsveiligheid	Neem alle veiligheidsvoorschriften van de batterijfabrikant in acht bij het hanteren van of werken in de buurt van batterijen. Tijdens het opladen produceren batterijen waterstofgas, dat zeer explosief is.
	Bedrading aansluitingen	Zorg ervoor dat alle verbindingen goed vast zitten. Losse verbindingen kunnen vonken en warmte genereren. Zorg ervoor dat u de verbindingen een week na installatie controleert om er zeker van te zijn dat ze nog steeds vast zitten.
	Veilig werken	Draag tijdens de installatie een veiligheidsbril en geschikte kleding. Wees uiterst voorzichtig bij het werken met elektriciteit en bij het hanteren van en werken in de buurt van batterijen. Gebruik alleen goed geïsoleerd gereedschap.
	Neem te allen tijde de juiste polariteit in acht	Omgekeerde polariteit van de batterijpolen zorgt ervoor dat de controller een waarschuwingstoon geeft. Omgekeerde aansluiting van de array veroorzaakt geen alarm, maar de controller zal niet functioneren. Het niet corrigeren van deze fout kan de controller beschadigen.
	Overschrijd de GP-PWM- 10-SQ Ampère stroom- en maximale spanningswaarden niet	De stroomwaarde van het zonne-energiesysteem is de som van de Maximum Power Current (Imp) van de zonne-PV-strings parallel. De resulterende systeem Imp-stroom mag niet hoger zijn dan 10A. De spanning van de array is de nominale open circuit spanning (Voc) van de PV-array en mag niet hoger zijn dan 28V. Als uw zonne-energiesysteem deze waarden overschrijdt, neem dan contact op met uw dealer voor een geschikt controller alternatief.

EEN LOCATIE KIEZEN

De GP-PWM-10-SQ is ontworpen om tegen een muur te worden gemonteerd, uit de weg, maar gemakkelijk zichtbaar.

De GP-PWM-10-SQ moet:

• Zo dicht mogelijk bij de batterij worden gemonteerd
• Op een verticaal oppervlak worden gemonteerd om de koeling van het apparaat te optimaliseren
• Binnenshuis, beschermd tegen het weer

Zonne-energie moet rechtstreeks op de controller worden aangesloten. Positieve en negatieve batterijaansluitingen moeten rechtstreeks van de controller naar de batterijen worden aangesloten. Het gebruik van een positieve of negatieve distributiebus is toegestaan tussen de controller en de batterij, zolang deze correct is gedimensioneerd, elektrisch veilig is en een adequate draaddikte wordt aangehouden. Opmerking: In een RV is de meest voorkomende controllerlocatie boven de koelkast. De draad van de zonnepanelen komt meestal de RV binnen via de koelkastventilatieopening op het dak.

INSTALLATIE-INSTRUCTIES

1. Selecteer draadtype en -dikte.
   Als deze GP-PWM-10-SQ is aangeschaft als onderdeel van een Go Power! Solar Power Kit, zijn het juiste draadtype, de juiste dikte en lengte meegeleverd. Ga verder naar Sectie 5, "Bedieningsinstructies". Als de GP-PWM-10-SQ afzonderlijk is aangeschaft, volg dan de instructies hieronder. Het aanbevolen draadtype is UV-bestendige, gevlochten aluminiumdraad. Draadmoeheid en de kans op een losse verbinding zijn aanzienlijk kleiner bij gevlochten draad in vergelijking met massieve draad. De draaddikte moet bestand zijn tegen de nominale stroom en de spanningsval minimaliseren.
   Aanbevolen minimale draaddikte
   (Kabellengte maximaal 25 ft. van zonnepaneel naar batterij)

Raadpleeg voor andere toepassingen de standaard draadgids.

Identificeer de polariteit (pos. en neg.) op de kabel die wordt gebruikt voor de batterij en zonnemodule. Gebruik gekleurde draden of markeer de draadeinden met labels. Hoewel de GP-PWM-10-SQ beschermd is, kan een contact met omgekeerde polariteit het apparaat beschadigen.

2. De GP-PWM-10-SQ bedraden. Bedraad de GP-PWM-10-SQ volgens het bedradingsschema in Sectie 8. Leid de draden van het zonnepaneel en de batterijen naar de locatie van de GP-PWM-10-SQ. Houd het zonnepaneel bedekt met ondoorzichtig materiaal totdat alle bedrading is voltooid. Draai alle klem schroeven vast tot 16 inch pounds (1.8N.m). Sluit eerst de batterijbedrading aan op de controller en sluit vervolgens de batterijbedrading aan op de batterij.

Gebruik de juiste stroomonderbreking op elke geleider die is aangesloten op een batterij.

Als de batterij is aangesloten, moet de controller inschakelen en informatie weergeven. Sluit de zonnebedrading aan op de controller en verwijder het ondoorzichtige materiaal van het zonnepaneel. De negatieve zonnebedrading en batterijbedrading moeten rechtstreeks op de controller worden aangesloten voor een goede werking. Sluit de negatieve zonnebedrading of negatieve batterijcontrollerbedrading niet aan op het chassis van het voertuig.

3. De GP-PWM-10-SQ monteren. Monteer de GP-PWM-10-SQ aan de muur met behulp van de meegeleverde twee montageschroeven. Draai na 30 dagen gebruik alle klem schroeven opnieuw vast om ervoor te zorgen dat de draden goed aan de controller zijn bevestigd. Gefeliciteerd, uw GPPWM-10-SQ zou nu operationeel moeten zijn. Als het batterijvermogen laag is en het zonnepaneel stroom produceert, zou uw batterij moeten beginnen met opladen.

U moet het batterijtype instellen op de GP-PWM-10-SQ voordat u de controller gaat gebruiken.

BEDIENINGSINSTRUCTIES

INSCHAKELEN

Raadpleeg de specificaties van de batterijfabrikant om het juiste batterijtype te selecteren. Het apparaat biedt 4 batterijtypes om uit te kiezen: Gel, AGM, WET (conventioneel loodzuur) en Calcium.

HET BATTERIJLAADPROFIEL INSTELLEN

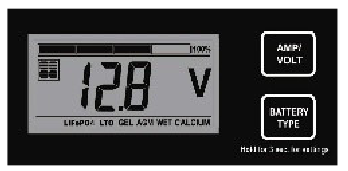

Druk op de knop BATTERY TYPE (BATTERIJTYPE) en houd deze 3 seconden ingedrukt om naar de selectiemodus voor het batterijtype te gaan. De batterijtypes die u selecteert, worden weergegeven op de lcd-meter. De controller onthoudt automatisch de instelling van uw batterijtype.

Een onjuiste instelling van het batterijtype kan uw batterij beschadigen.

Wanneer de controller wordt ingeschakeld, voert het apparaat een zelftestmodus uit en worden de onderstaande items automatisch op het lcd-scherm weergegeven voordat het laadproces wordt gestart. Raadpleeg de tabel met batterijlaadprofielen voor meer informatie over elk profiel.

	Zelftest start, digitale metersegmenten testen
	Nominale spanning
	Softwareversie testen
	Stroom testen

Nadat het laadproces is gestart, geeft het lcd-scherm de laadstatus weer zoals hieronder. Druk achtereenvolgens op de knop VOLT / AMP, het lcd-scherm toont achtereenvolgens de batterijspanning, laadstroom, geladen capaciteit (Ampère-uur) en batterijtemperatuur (indien externe temperatuursensor aangesloten).

TABEL MET BATTERIJLAADPROFIELEN

De 6 led's geven de laadstatus en de batterijconditie aan
	ROOD	BLAUW	GROEN	GROEN	GEEL	ROOD
Zonne-energie aanwezig - Geen batterij aangesloten	AAN	UIT	UIT	UIT	UIT	Knipperen
Zacht laden	AAN	Knipperen	UIT	UIT	UIT	AAN
Bulks laden (Vb < 11,5 V)	AAN	AAN	UIT	UIT	UIT	AAN
Bulks laden (11,5 V < Vb < 12,5 V)	AAN	AAN	UIT	UIT	AAN	UIT
Bulks laden (Vb > 12,5 V)	AAN	AAN	UIT	AAN	UIT	UIT
Absorptie laden	AAN	AAN	UIT	AAN	UIT	UIT
Druppelladen	AAN	UIT	AAN	UIT	UIT	UIT
Zonnepaneel zwak	Knipperen	UIT	UIT	Afhankelijk van batterijspanning
s Nachts geen lading	UIT	UIT	UIT	Afhankelijk van batterijspanning

LAADALGORITME VOOR NATTE CELBATTERIJEN

Auto Equalize: De GP-PWM-10-SQ heeft een automatische egalisatiefunctie die uw batterijen één keer per maand oplaadt en herstelt met een hogere spanning om ervoor te zorgen dat overtollige sulfatering wordt verwijderd. Deze functie wordt alleen aanbevolen voor overstroomde batterijen. Neem contact op met uw batterijfabrikant. Deze functie is alleen beschikbaar voor natte cel- of overstroomde batterijen.

Zacht laden - Wanneer batterijen te diep ontladen zijn, verhoogt de controller de batterijspanning geleidelijk tot 10 V.
Bulks laden - Maximaal laden met stroom totdat batterijen het absorptieniveau bereiken
Absorptie laden - Constante spanning en batterij is meer dan 85%
Equalization Charge* - Alleen voor WET-batterijen (overstroomd loodzuur) of Calcium-batterijtypes, wanneer de batterij diep is ontladen tot onder 10 V, wordt deze fase automatisch uitgevoerd om de interne cellen in een gelijke toestand te brengen en het capaciteitsverlies volledig aan te vullen. (Gel- en AGM-batterijen voeren geen Equalization Charge uit)
Druppelladen - Batterij is volledig opgeladen en wordt op een veilig niveau gehouden. Een volledig opgeladen batterij heeft een spanning van meer dan 13,6 volt.

FOUTCODES

ABNORMALE MODUS ZONNEPANEEL	LCD-SCHERM	LED-INDICATIE	LCD-ACHTERGRONDVERLICHTING
Zonnepaneel zwak		KNIPPERT	AAN
Zonnepaneel omgekeerd aangesloten		KNIPPERT	KNIPPERT
Zonnepaneel overspanning (> 26,5 V)		KNIPPERT	KNIPPERT

ABNORMALE MODUS BATTERIJ	LCD-SCHERM	LED-INDICATIE			LCD-ACHTERGRONDVERLICHTING
Batterij losgekoppeld of minder dan 3,0 V		KNIPPERT			KNIPPERT
Batterij omgekeerd aangesloten		KNIPPERT			KNIPPERT
Batterij overspanning dan > 17,5 V		KNIPPERT	KNIPPERT	KNIPPERT	KNIPPERT
Batterijtemperatuur boven 65°C		KNIPPERT	KNIPPERT	KNIPPERT	KNIPPERT

ABNORMALE MODUS ZONNE-CONTROLLER	LCD-SCHERM	LED-INDICATIE	LCD-ACHTERGRONDVERLICHTING
De controller over temp. beveiliging	т		KNIPPERT

Lithium Batterij Reset

Deze zonnecontroller heeft een lithium reset functie die het mogelijk maakt om een BMS beschermde overontladen batterij handmatig te herstellen zonder de batterij los te koppelen. Om dit te laten werken, moet er zonne-energie beschikbaar zijn om de zonnecontroller van stroom te voorzien. De reset wordt uitgevoerd door zowel de VOLT/AMP knop als de BATTERY TYPE (Batterijtype) knop 1 seconde ingedrukt te houden.

VEELGESTELDE VRAGEN (FAQ's)

Bezoek gpelectric.com om de sectie Veelgestelde Vragen op onze website te lezen.

PROBLEEMOPLOSSING

PROBLEMEN MET DISPLAY

Display Lezing: Leeg
Tijd van de Dag: Overdag/Nacht

Mogelijke Oorzaken:
Batterij- of zekeringaansluiting en/of zonnepaneel aansluiting (alleen overdag) of batterij- of zekeringaansluiting (alleen 's nachts).

Hoe te controleren:

1. Controleer de spanning op de batterijterminals van de controller met een voltmeter en vergelijk met een spanningsmeting op de batterijterminals.
2. Als er geen spanningsmeting is op de batterijterminals van de controller, zit het probleem in de bedrading tussen de batterij en de controller.
   Als de batterijspanning lager is dan 6 volt, functioneert de controller niet.
3. Herhaal voor het zonnepaneel de stappen 1 en 2, waarbij u alle batterijterminals vervangt door zonnepaneelterminals.

Oplossing:
Controleer alle aansluitingen van de controller naar de batterij, inclusief het controleren op de juiste draadpolariteit. Controleer of alle aansluitingen schoon, strak en veilig zijn. Zorg ervoor dat de batterijspanning hoger is dan 6 volt.

PROBLEMEN MET SPANNING

Spanningsmeting: Onnauwkeurig
Tijd van de Dag: Overdag/Nacht

Mogelijke Oorzaken:
Overmatig spanningsverlies van batterijen naar controller als gevolg van losse aansluitingen, kleine draaddikte of beide.

Hoe te controleren:

1. Controleer de spanning op de batterijterminals van de controller met een voltmeter en vergelijk met de spanningsmeting op de batterijterminals.
2. Als er een spanningsverschil is van meer dan 0,5 V, is er een overmatig spanningsverlies.

Oplossing:
Controleer alle aansluitingen van de controller naar de batterij, inclusief het controleren op de juiste draadpolariteit. Controleer of alle aansluitingen schoon, strak en veilig zijn. Verkort de afstand van de controller tot de batterij of schaf een draad met een grotere dikte aan. Het is ook mogelijk om de bestaande draaddikte te verdubbelen (d.w.z. twee draadgeleidingen) om een draad met een grotere dikte te simuleren.

PROBLEMEN MET STROOMSTERKTE

Stroommeting: 0 A
Tijd van de Dag: Overdag, heldere zonnige hemel

Mogelijke Oorzaak:
De stroom wordt beperkt tot minder dan 1 ampère volgens normale werking of slechte verbinding tussen zonnepaneel en controller.

Hoe te controleren:

1. Het scherm State of Charge (SOC) (Laadtoestand (SOC)) staat bijna op 100% en het zon- en batterijpictogram zijn aanwezig met een pijl ertussen.
2. Controleer met het zonnepaneel in de zon de spanning op de zonnepaneelterminals van de controller met een voltmeter.
3. Als er geen meting is op de zonnepaneelterminals van de controller, zit het probleem ergens in de bedrading van het zonnepaneel naar de controller.

Oplossing:
Controleer alle aansluitingen van de controller naar het zonnepaneel, inclusief het controleren op de juiste draadpolariteit. Controleer of alle aansluitingen schoon, strak en veilig zijn. Ga verder met de onderstaande oplossingen voor aanvullende hulp bij lage stroommetingen.

Stroommeting: Lager dan verwacht
Tijd van de Dag: Overdag, heldere zonnige hemel

Mogelijke Oorzaken:

1. De stroom wordt beperkt tot minder dan 1 ampère volgens normale werking.
2. Onjuiste serie-/parallelconfiguratie en/of bedradingsaansluitingen en/of draaddikte.
3. Vuile of beschaduwde module of gebrek aan zon.
4. Doorgebrande diode in zonnemodule wanneer twee of meer modules parallel zijn geschakeld.

Hoe te controleren:

1. Het scherm Battery State of Charge (Batterijlaadtoestand) staat bijna op 100% en het zon- en batterijpictogram zijn aanwezig met een pijl ertussen.
2. Controleer of de modules en batterijen correct zijn geconfigureerd. Controleer alle bedradingsaansluitingen.
3. Modules zien er vuil uit, een object erboven beschaduwt modules of het is een bewolkte dag waarin geen schaduw kan worden geworpen.

Vermijd elke schaduw, hoe klein ook. Een object zo klein als een bezemsteel die over de zonnemodule wordt gehouden, kan de stroomopbrengst verminderen. Bewolkte dagen kunnen ook de stroomopbrengst van de module verminderen.

4. Koppel een of beide paneel draden los van de controller. Neem een spanningsmeting tussen de positieve en negatieve paneel draad. Een enkele 12 volt module zou een open circuit spanning tussen 17 en 22 volt moeten hebben. Als u meer dan één zonnemodule heeft, moet u deze test uitvoeren tussen de positieve en negatieve aansluitingen van elke module aansluitdoos, waarbij de positieve of negatieve draden zijn losgekoppeld van de aansluiting.

Oplossing:

1. Sluit opnieuw aan in de juiste configuratie. Draai alle aansluitingen vast. Controleer de draaddikte en de lengte van de draadgeleiding. Raadpleeg de aanbevolen minimale draaddikte.
2. Reinig modules, verwijder obstructie of wacht tot de omstandigheden opklaren.
3. Als de open circuit spanning van een niet-aangesloten 12 volt module lager is dan de specificaties van de fabrikant, kan de module defect zijn. Controleer op doorgebrande diodes in de zonnemodule aansluitdoos, die de stroomopbrengst van de module kunnen kortsluiten.

BEDRADINGSSCHEMA

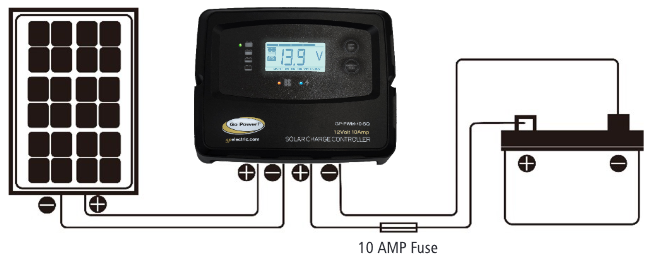

De GP-PWM-10-SQ is gebaseerd op een maximale ingang van 10 ampère van de zonnepanelen. Gebruik het bedradingsschema om uw batterij aan te sluiten op de batterijterminals op de zonnecontroller. Sluit eerst de batterij aan op de controller en sluit vervolgens het zonnepaneel aan op de controller.

De controller werkt niet, tenzij er een batterij is aangesloten op de batterijterminals.

OPMERKING: De gebruikte zekering of stroomonderbreker mag niet groter zijn dan 10 ampère.

Zonnepaneel +
Zonnepaneel –
Batterij +
Batterij -

GARANTIE

Go Power! garandeert de GP-PWM-10-SQ voor een periode van één (1) jaar vanaf de verzenddatum vanuit de fabriek. Deze garantie is geldig tegen defecten in materialen en vakmanschap voor de garantieperiode van één (5) jaar. Het is niet geldig tegen defecten die het gevolg zijn van, maar niet beperkt tot:

• Misbruik en/of mishandeling, nalatigheid of ongevallen
• Overschrijding van de ontwerp grenzen van het apparaat
• Onjuiste installatie, inclusief, maar niet beperkt tot, onjuiste bescherming van het milieu en onjuiste aansluiting
• Overmacht, waaronder bliksem, overstromingen, aardbevingen, brand en harde wind
• Schade bij behandeling, inclusief schade die tijdens verzending is opgelopen

Deze garantie wordt als ongeldig beschouwd als het gegarandeerde product op enigerlei wijze wordt geopend of gewijzigd. De garantie is ongeldig als een oogje, klinknagel of andere bevestigingsmiddelen die worden gebruikt om het apparaat af te dichten, worden verwijderd of gewijzigd, of als het serienummer van het apparaat op enigerlei wijze wordt verwijderd, gewijzigd, vervangen, beschadigd of onleesbaar wordt gemaakt.

REPARATIE- EN RETOURINFORMATIE

Bezoek www.gpelectric.com om de sectie "veelgestelde vragen" van onze website te lezen om het probleem op te lossen. Als het probleem aanhoudt:

1. Vul ons online Contactformulier in of Live Chat met ons
2. E-mail techsupport@gpelectric.com
3. Retourneer het defecte product naar de plaats van aankoop

© 2022 Go Power!
Wereldwijde technische ondersteuning en productinformatie gpelectric.com
