dewenwils HRLS11D Handleiding

Neem contact met ons op als u vragen heeft.
We nemen binnen 24 uur contact met u op.
E-mail: support@dewenwils.com
Vermeld uw bestelnummer zodat we u beter van dienst kunnen zijn.

Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, dient u de instructies strikt op te volgen.

1. Alleen voor gebruik binnenshuis. Vermijd hoge luchtvochtigheid, hoge temperaturen en omgevingen met een hoog magnetisch veld.
2. Zorg er altijd voor dat u de stroom uitschakelt voordat u de ontvanger installeert.
3. Sluit geen apparaten aan die de prestatielimieten van de ontvanger kunnen overschrijden.
4. Installeer of repareer het product niet. Alleen bevoegd onderhoudspersoneel mag dergelijke installaties en reparaties uitvoeren.
5. Als de afstandsbediening gedurende langere tijd niet wordt gebruikt, verwijder dan de batterijen.
6. Gebruikte batterijen moeten veilig en correct worden afgevoerd.
7. Houd verpakkingsmateriaal uit de buurt van kinderen om verstikkingsgevaar te voorkomen.
8. Gebruik de batterij niet opnieuw als deze is gevallen of uit vorm is geraakt.

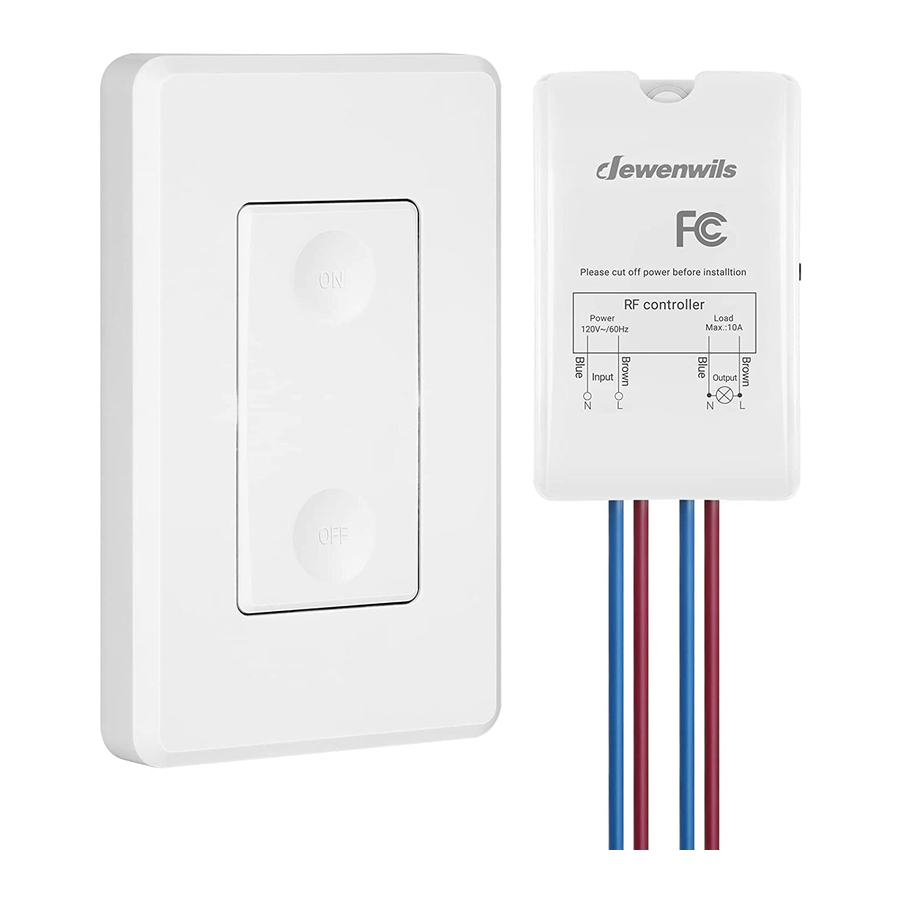

Productindeling

1. Programmeerknop (Aan/Uit-knop)
2. Indicator

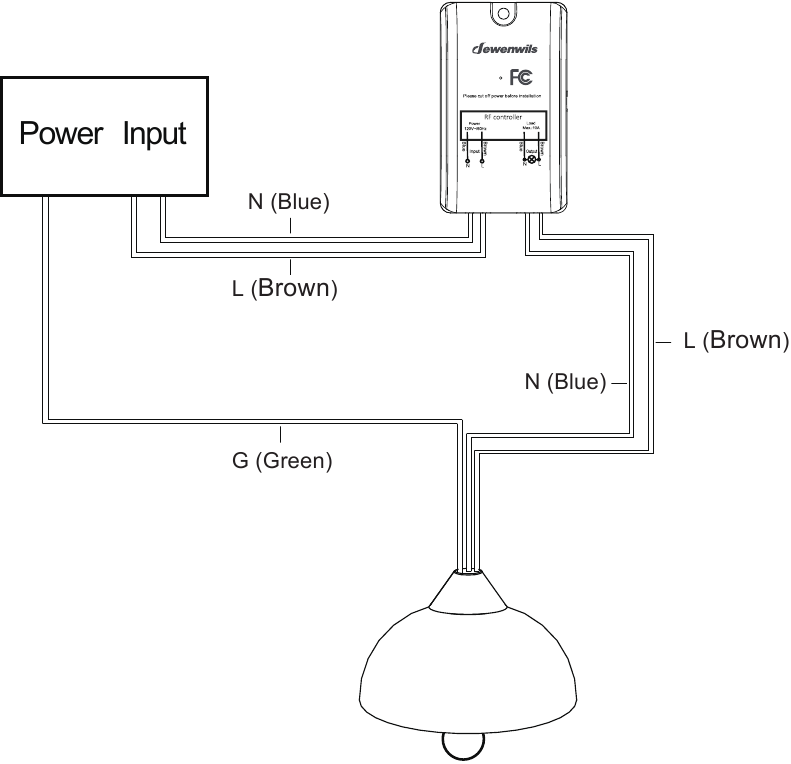

Bedradingsschema

1. Schakel de stroom naar de hoofdautomaat of de zekeringkast van het werkgebied uit vóór de installatie.
2. "L" Bruine lijn is de stroomdraad. "N" Blauwe lijn is de nuldraad. Verwissel de "L" (stroomdraad) en "N" (nuldraad) niet.
3. Sluit de stroom aan op de "input" (ingang)-zijde en de belasting op de "output" (uitgang)-zijde.
4. De draadloze schakelaarskit hoeft alleen te worden aangesloten op de stroomdraad en de nuldraad. De "G" Groene lijn (aardingsdraad) hoeft alleen normaal te worden aangesloten.
5. Gebruik na het aansluiten de bedradingsdop om deze af te dekken.

Bedieningsinstructies

1. Verwijder het isolatiestripje in het batterijcompartiment van de zender.
2. Druk op de AAN/UIT-knop op de wandschakelaar-afstandsbediening om de ontvanger in en uit te schakelen.

Opmerking:

1. De programmeerknop van de ontvanger kan ook worden gebruikt als handmatige schakelaar.
2. De ontvanger blijft "OFF" (UIT) na een stroomonderbreking om energie te besparen.

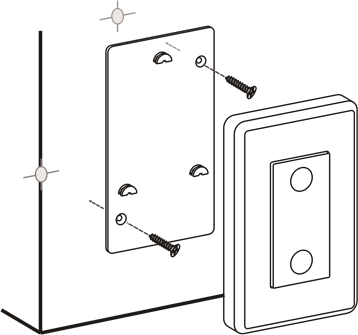

De wandschakelaar monteren

Weergegeven als de afbeelding

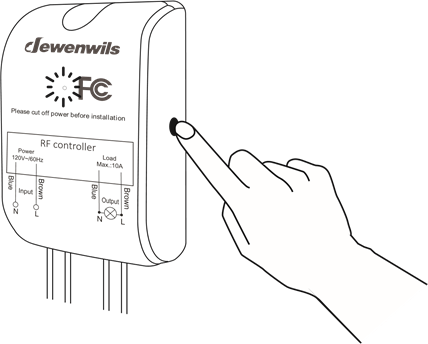

Programmering annuleren

Om een ontvanger te verwijderen van alle zenderkoppelingen (geen enkele afstandsbedieningszender kan deze bedienen):

1. Houd de programmeerknop op de ontvanger 6 seconden ingedrukt totdat het indicatielampje snel begint te knipperen. (Opmerking: het lampje knippert van langzaam naar snel.)



2. Laat de programmeerknop los en druk er vervolgens nogmaals op. Het indicatielampje gaat uit. Alle programmering is geannuleerd.

De ontvanger programmeren

De ontvangers en zenders zijn vooraf gekoppeld voor direct gebruik, maar er zijn enkele eenheden die mogelijk niet vooraf zijn geprogrammeerd of onjuist zijn geprogrammeerd, of u wilt de configuratie aanpassen aan uw behoeften. Om een zender en ontvanger te programmeren, volgt u de onderstaande stappen:

1. Houd de programmeerknop op de ontvanger 3 seconden ingedrukt totdat het indicatielampje langzaam begint te knipperen.

2. Laat de programmeerknop los en druk vervolgens op de "on" (aan)- of "off" (uit)-knop op de afstandsbediening.

3. De programmering/koppeling is succesvol wanneer het indicatielampje stopt met knipperen.

Opmerking: elke set AAN- of UIT-knoppen kan worden gekoppeld aan en meerdere stopcontacten bedienen; Elk stopcontact kan worden gekoppeld aan en worden bediend door meerdere zenders.

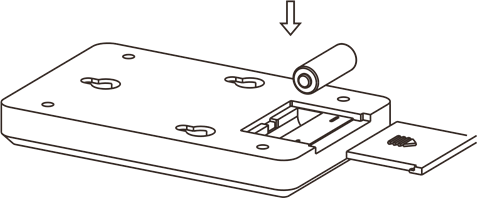

Batterij vervangen

1. Als u merkt dat de ontvanger abnormaal werkt of dat de indicator op de zender zwak wordt, vervang dan de batterij van de afstandsbediening door een nieuwe DC 12V-batterij (type 23A) en zorg ervoor dat de polariteit +/- van de batterij correct is.
2. Een lage batterijspanning kan het leesbare draadloze bereik van de afstandsbediening verminderen.
3. Verwijder de batterijen als de afstandsbediening gedurende langere tijd niet wordt gebruikt.


Probleemoplossing

In het geval dat een ontvanger niet reageert op de afstandsbediening, volgt u de onderstaande stappen om het probleem op te lossen:

1. Als de draadschakelaar-ontvanger niet reageert op de afstandsbediening, raadpleeg dan de paragrafen "Programmering annuleren" en "De ontvanger programmeren" in de handleiding om de ontvanger opnieuw te programmeren.
2. Zorg ervoor dat de ontvanger en het apparaat correct zijn aangesloten en ingeschakeld.
3. Vervang de batterij van de afstandsbediening door een nieuwe 12V (23A)-batterij.
4. De afstandsbedieningszender is mogelijk te ver verwijderd om de ontvanger te bedienen.
5. Zorg ervoor dat u de maximale belasting niet overschrijdt.
6. "Canceling Program" (Programmering annuleren) komt altijd vóór "Programming the Receiver" (De ontvanger programmeren) wanneer u wijzigingen wilt aanbrengen.

Specificaties

• Ingangsspanning: 120VAC, 60Hz
• Maximaal vermogen: 1000W wolfraam
  600W fluorescentie
  200W ledlamp
• Verzendfrequentie: 433,92MHz
• Batterij afstandsbediening: 23A, 12V
• Afstand afstandsbediening: 30 meter (vrij gebied)

Eén jaar beperkte garantie

DEWENWILS garandeert dat dit product vrij is van defecten in materiaal en vakmanschap gedurende een periode van één jaar vanaf de aankoopdatum. De garantie is ongeldig indien schade wordt veroorzaakt door misbruik of onjuiste installatie.
E-mail: support@dewenwils.com.
Ons toegewijde klantenserviceteam neemt binnen 24 uur contact met u op.
