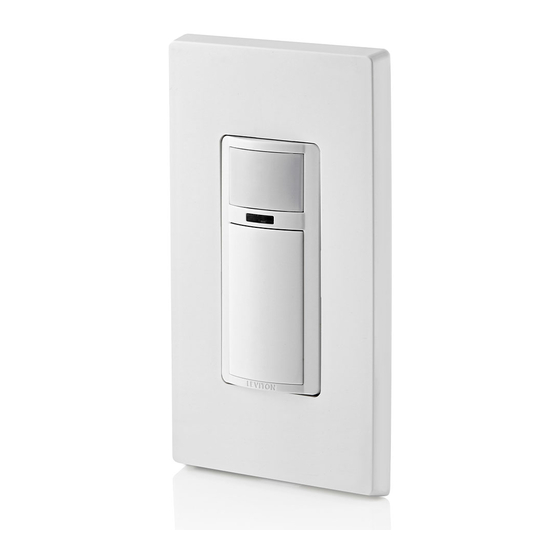

Leviton DOS05/DVS05 Handleiding

Cat. Nos. DOS05, DVS05 - ALLEEN VOOR BINNEN GEBRUIK
Specificaties: 120VAC, 60Hz 600 W gloeilamp, 5 A resistief, 300W LED en CFL, 400 VA ELV/MLV, 1/4 HP Motor

• OM BRAND, ELEKTRISCHE SCHOK OF OVERLIJDEN TE VOORKOMEN: SCHAKEL DE STROOMUIT IN DE SCHAKELKAST OF ZEKERINGKAST EN TEST OF DE STROOMUIT IS VOORDAT U GAAT BEDRADEN!
• OM PERSOONLIJK LETSEL OF MATERIËLE SCHADE TE VOORKOMEN, MAG U DIT NIET installeren om een contactdoos te bedienen, of een belasting die de gespecificeerde waarde overschrijdt.
• Moet worden geïnstalleerd en/of gebruikt in overeenstemming met de elektrische codes en voorschriften.
• Als u niet zeker bent van een onderdeel van deze instructies, raadpleeg dan een elektricien.

• Gebruik een vochtige doek met milde zeep om schoon te maken. GEBRUIK GEEN desinfecterende producten, inclusief vernevelaars, sprays of andere soorten vernevelde reinigingsmiddelen.
• Geen door de gebruiker te onderhouden onderdelen. Probeer GEEN onderhoud of reparatie uit te voeren.
• Gebruik dit apparaat ALLEEN MET KOPERDRAAD.

INSTALLATIE

Kenmerken

• Cat. Nos. DOS05 en DVS05 hebben een detectiehoek van 180° en een detectiegebied van 30 x 30 ft. Zie het dekkingsdiagram voor details.
• Instelbaar omgevingslicht (alleen DOS05), tijdvertraging en gebiedsdekkingsregelaars. Zie de instellingssectie voor details.
• Indicatorlamp waarschuwt de gebruiker over de apparaatstatus.
• Instelbare tijdvertraging voor 1, 5, 10 en 20 minuten plus een testmodus met 5 seconden aan. Een tijdelijke bypass-modus die de Auto-on-functie uitschakelt, is alleen beschikbaar voor DOS05.

Montagelocatie

• Het apparaat reageert op temperatuurveranderingen en er moet zorg worden besteed aan het monteren van het apparaat.
• NIET direct boven een warmtebron monteren, op een locatie waar hete of koude lucht rechtstreeks op de sensor blaast, of waar onbedoelde beweging (bijv. verkeer in de hal) zich binnen het gezichtsveld van de sensor bevindt.

Wat je nodig hebt

• Schroevendraaier met sleuf/kruiskop
• Snijders
• Elektrische tape
• Tang

Installatie

OM BRAND, ELEKTRISCHE SCHOK OF OVERLIJDEN TE VOORKOMEN, schakel de stroom uit in de schakelkast of zekeringkast en test of de stroom uit is voordat u gaat bedraden.

1. Identificeer uw draden (meest voorkomend):
   OPMERKING: een nuldraad (indien aanwezig) of een aarddraad is vereist voor de werking. Als de bedrading in de wanddoos niet op deze configuratie lijkt, raadpleeg dan een elektricien.
   Enkelpolig

   OF

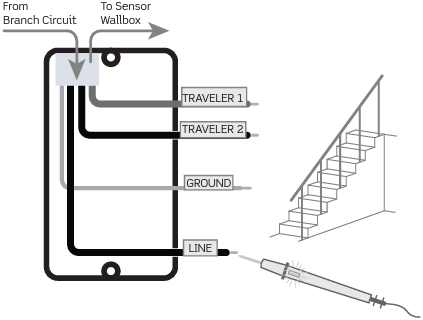

   3-weg (Geen nuldraad aanwezig)
   Schakel wanddoos


   Sensor wanddoos


   OF

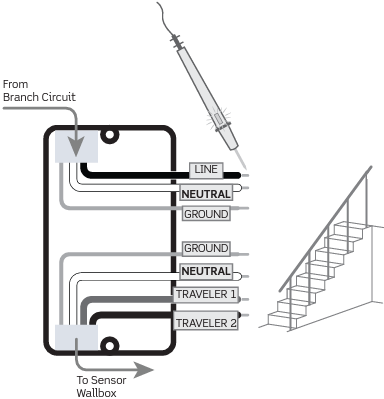

   3-weg (Nuldraad aanwezig)
   Schakel wanddoos


   Sensor wanddoos

   OPMERKING: De sensor moet worden geïnstalleerd op de locatie waar de belastingdraad zich bevindt.
2. 1. Bedraden (wanneer er GEEN nuldraad aanwezig is).
      Werk aan één verbinding tegelijk en sluit de draden aan zoals weergegeven.
      OPMERKING: Dit apparaat is zo ontworpen dat de lijn- en belastingdraden onderling verwisselbaar kunnen worden aangesloten.

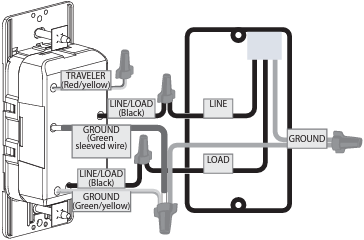

      Enkelpolig

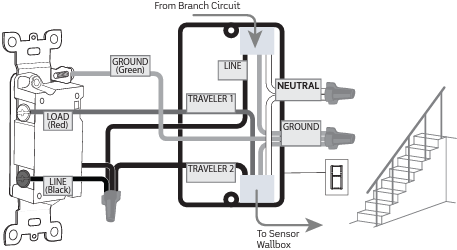

      3-weg
      OPMERKING: Om de belasting te regelen vanaf de 3-weg schakelaar, schakelt u één keer om de belasting IN te schakelen en twee keer om de belasting UIT te schakelen.

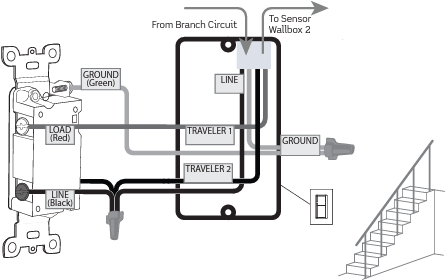

      3-weg schakelaar wanddoos 1


      Sensor wanddoos 2

   2. Bedraden (wanneer er een nuldraad aanwezig is).
      Verwijder de GROENE huls van de witte draad. Werk aan één verbinding tegelijk en sluit de draden aan zoals weergegeven.
      OPMERKING: Dit apparaat is zo ontworpen dat de lijn- en belastingdraden onderling verwisselbaar kunnen worden aangesloten.

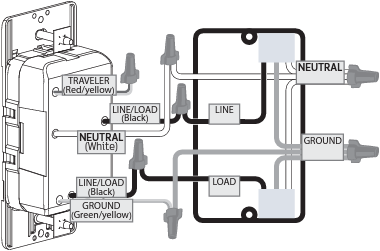

      Enkelpolig

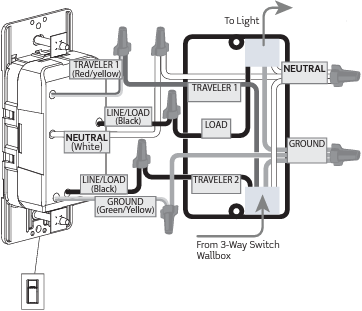

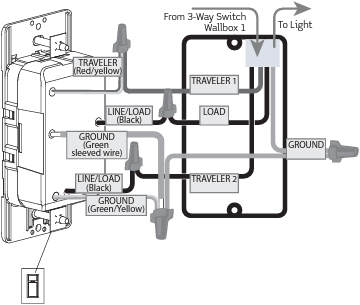

      3-weg
      OPMERKING: Om de belasting te regelen vanaf de 3-weg schakelaar, schakelt u één keer om de belasting IN te schakelen en twee keer om de belasting UIT te schakelen.

      3-weg schakelaar wanddoos


      Sensor wanddoos

3. Testen en monteren.
   • Schakel de stroom weer in. Wacht 10-20 seconden totdat de sensor is opgestart.
   • DOS05: lichten gaan automatisch AAN bij de eerste beweging die wordt waargenomen na de opwarmperiode, of druk op de drukknop.
   • DVS05: druk op de drukknop. Lichten moeten AAN gaan.
     OPMERKING: Als de lichten niet AAN gaan, raadpleeg dan het gedeelte "Wat te doen als...".
     Schakel de stroom uit in de schakelkast voordat u de installatie voltooit.
   • Duw de draden voorzichtig in de wanddoos. Schroef de lichtregeling aan de doos vast.
   • Installeer de wandplaat.
   • Schakel de stroom weer in.

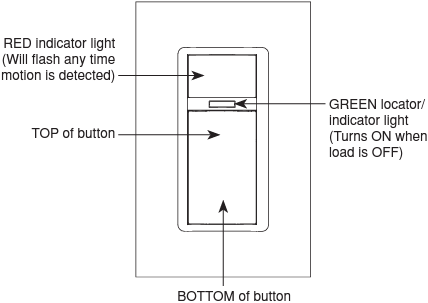

Werking

OPMERKING: Druk op de BOVEN- of ONDERKANT van de knop om AAN/UIT te schakelen.

Programmeren

Hoe de instellingen te wijzigen

OPMERKING: Als er gedurende 30 seconden geen activiteit is, verlaat het apparaat automatisch de programmeerstand en worden de instellingswijzigingen niet opgeslagen. Meerdere instellingen kunnen worden opgeslagen door één keer de programmeerinstellingen te openen, de gewenste instellingen te selecteren en vervolgens op te slaan en af te sluiten.

Wanneer bezetting of leegstand te gebruiken

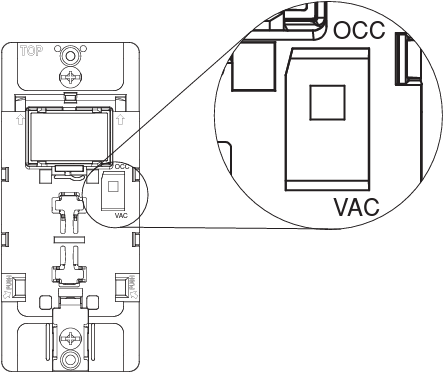

Bezetting/Leegstand Schakelaar (alleen DOS05)
Verwijder de kleurenkit en de wandplaat om toegang te krijgen.

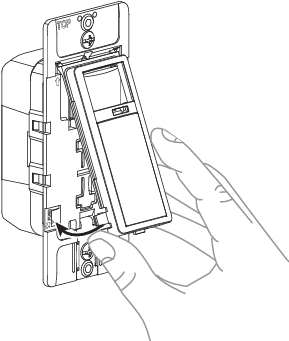

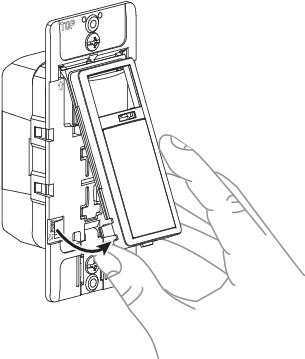

De kleur van uw apparaat wijzigen

Verwijderen

Vervangen

Geavanceerde modi gebruiken

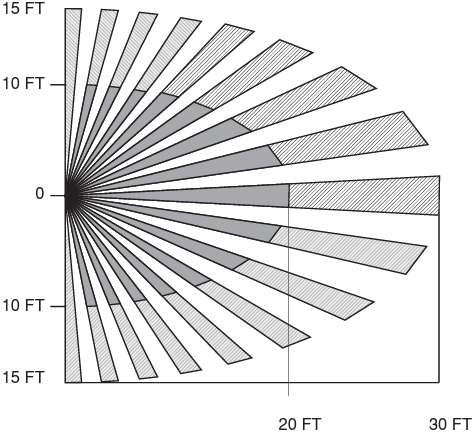

Detectiegebied Dekking

1. Horizontaal gezichtsveld:

   Grootste bewegingsdekking 900ft²
   Kleinere bewegingsdekking 400ft²
2. Verticaal gezichtsveld:


Wat te doen als...

FCC-VERKLARING (FCC STATEMENT): Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking van het apparaat kan veroorzaken. Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er in een bepaalde installatie geen storing zal optreden. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur UIT en AAN te zetten, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.

FCC WAARSCHUWING (FCC CAUTION): Alle wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door Leviton Manufacturing Co., Inc., kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

ALLEEN VOOR CANADA (FOR CANADA ONLY)
Voor garantie-informatie en/of productretouren dienen inwoners van Canada schriftelijk contact op te nemen met Leviton op Leviton Manufacturing of Canada Ltd ter attentie van de Quality Assurance Department, 165 Hymus Blvd, Pointe-Claire (Quebec), Canada H9R 1E9 of telefonisch op 1-800-405-5320.

BEPERKTE GARANTIE VAN 5 JAAR (LIMITED 5 YEAR WARRANTY)
Ga voor de beperkte productgarantie van Leviton naar www.leviton.com. Bel 1-800-824-3005 voor een gedrukt exemplaar van de garantie.

Patenten die dit product dekken, indien van toepassing, zijn te vinden op www.leviton.com/patents.

Bel voor technische assistentie: 1-800-824-3005 (alleen VS) of 1-800-405-5320 (alleen Canada) www.leviton.com

Leviton en het Block and Design logo zijn gedeponeerde handelsmerken en Decora is een handelsmerk van Leviton Mfg. Co., Inc.

© 2020 Leviton Mfg. Co., Inc.
