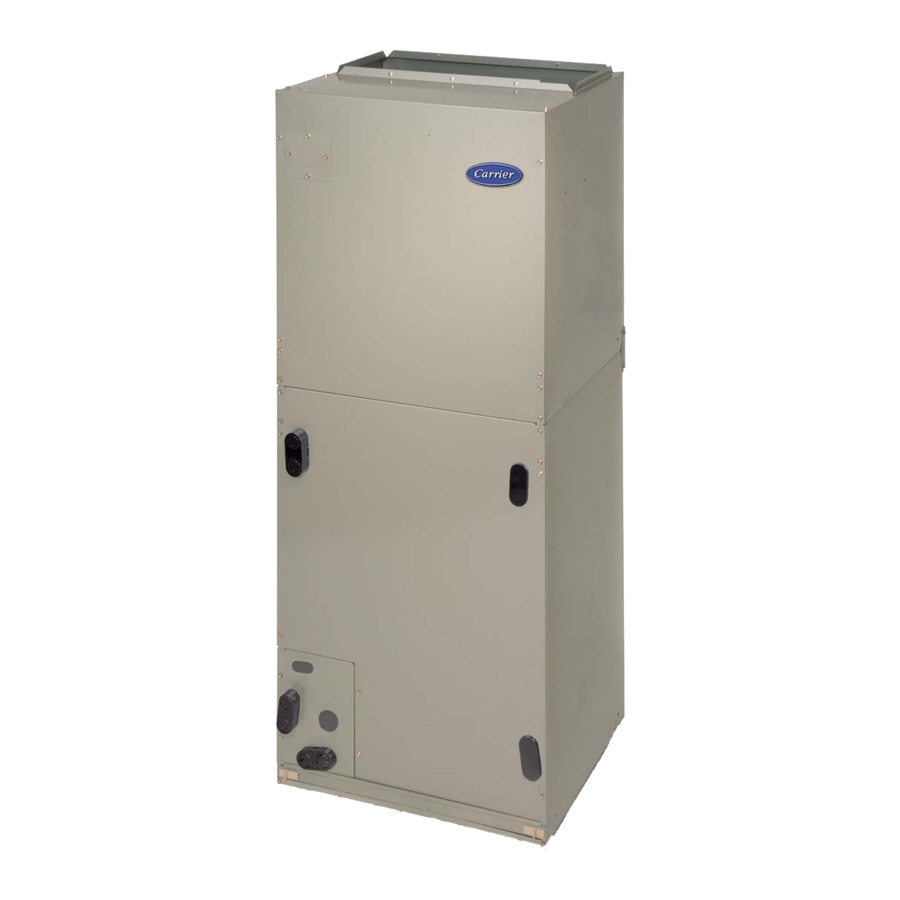

Carrier FB4CNF030 Handleiding

OPMERKING: Lees de volledige handleiding voordat u met de installatie begint.

VEILIGHEIDSVOORSCHRIFTEN

Onjuiste installatie, aanpassing, wijziging, service, onderhoud of gebruik kan leiden tot explosie, brand, elektrische schok of andere omstandigheden die de dood, persoonlijk letsel of schade aan eigendommen kunnen veroorzaken. Raadpleeg een gekwalificeerde installateur, servicebedrijf of uw distributeur of filiaal voor informatie of hulp. De gekwalificeerde installateur of het bedrijf moet door de fabrikant geautoriseerde kits of accessoires gebruiken bij het aanpassen van dit product. Raadpleeg de afzonderlijke instructies die bij de kits of accessoires zijn verpakt tijdens de installatie.

Volg alle veiligheidsvoorschriften. Draag een veiligheidsbril, beschermende kleding en werkhandschoenen. Zorg voor een brandblusser. Lees deze instructies aandachtig door en volg alle waarschuwingen of voorzorgsmaatregelen op die in de documentatie zijn opgenomen en op het apparaat zijn aangebracht. Raadpleeg de lokale bouwvoorschriften en de huidige edities van de National Electrical Code (NEC) NFPA 70.
Raadpleeg in Canada de huidige edities van de Canadian Electrical Code CSA C22.1.

Veiligheidsinformatie herkennen. Dit is het veiligheidswaarschuwingssymbool .
Wanneer u dit symbool op het apparaat en in de handleidingen ziet, wees dan alert op het potentieel voor persoonlijk letsel.

Begrijp de signaalwoorden DANGER (GEVAAR), WARNING (WAARSCHUWING) en CAUTION (VOORZICHTIG). Deze woorden worden gebruikt in combinatie met het veiligheidswaarschuwingssymbool.

identificeert de meest ernstige gevaren die zullen leiden tot ernstig persoonlijk letsel of de dood.

betekent gevaren die kunnen leiden tot persoonlijk letsel of de dood.

wordt gebruikt om onveilige praktijken te identificeren die kunnen leiden tot gering persoonlijk letsel of schade aan producten en eigendommen.

OPMERKING wordt gebruikt om suggesties te benadrukken die zullen leiden tot een verbeterde installatie, betrouwbaarheid of werking.

GEVAAR VOOR ELEKTRISCHE WERKING
Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel of de dood.
Schakel altijd alle stroom naar het apparaat uit voordat u het installeert of onderhoudt. Er kunnen meer dan 1 scheidingsschakelaar zijn. Schakel indien van toepassing de stroom van de accessoireverwarming uit. Vergrendel en label de schakelaar met een geschikte waarschuwingslabel.

SNIJGEVAAR
Het niet opvolgen van deze voorzichtigheid kan leiden tot persoonlijk letsel.
Plaatwerkonderdelen kunnen scherpe randen of bramen hebben. Wees voorzichtig en draag geschikte beschermende kleding en handschoenen bij het hanteren van onderdelen.

INLEIDING

De modellen FB4C en FY5B zijn Puron-ventilatorenconvectoren die zijn ontworpen voor installatieflexibiliteit. Deze units zijn ontworpen om te voldoen aan de lage luchtlekkage-eisen die momenteel van kracht zijn.

FB4C gebruikt een koelmiddelzuiger meetinrichting (018 t/m 048) en TXV (060) met een X13 integrale elektronisch gecommuteerde motor voor efficiëntie. Deze units zijn ontworpen voor opwaartse, neerwaartse (kit vereist) en horizontale oriëntaties, inclusief toepassingen in gefabriceerde en mobiele woningen.

FY5B gebruikt een koelmiddelzuiger meetinrichting (018 t/m 048) met 2-snelheden PSC (permanente split condensator) motoren en TXV met 3-snelheden PSC motor voor de 060 maat, Deze units kunnen worden gebruikt voor opwaartse of neerwaartse (kit vereist) oriëntaties, inclusief toepassingen in gefabriceerde en mobiele woningen.

Deze units vereisen een ter plaatse geleverd luchtfilter en zijn specifiek ontworpen voor Puron-koelmiddelairconditioners en warmtepompen zoals ze worden verzonden. Deze units zijn beschikbaar voor systemen met een nominaal koelvermogen van 18.000 tot 60.000 BTU/u. Door de fabriek geautoriseerde, ter plaatse geïnstalleerde elektrische verwarmingspakketten zijn verkrijgbaar in de maten 5 tot 30 kW. Zie de productgegevensliteratuur voor alle beschikbare accessoirekits.

VERWARMINGSPAKKETTEN

Deze unit kan al dan niet zijn uitgerust met een elektrisch verwarmingspakket. Voor units die niet zijn uitgerust met in de fabriek geïnstalleerde verwarming, is een door de fabriek goedgekeurd, ter plaatse geïnstalleerd, UL-gecertificeerd verwarmingspakket verkrijgbaar bij uw leverancier van apparatuur. Zie het typeplaatje van de unit voor een lijst met door de fabriek goedgekeurde verwarmingen. Verwarmingen die niet door de fabriek zijn goedgekeurd, kunnen schade veroorzaken die niet onder de garantie van de apparatuur valt. Als de ventilatorconvector een in de fabriek geïnstalleerd verwarmingspakket bevat, kunnen de minimale stroombelastbaarheid (MCA) en de maximale zekering/onderbreker verschillen van units met een accessoireverwarming van dezelfde grootte die ter plaatse is geïnstalleerd. De verschillen zijn geen fout en zijn te wijten aan een berekeningsverschil volgens de UL-richtlijnen.

INSTALLATIE

Apparatuur controleren

Pak de unit uit en verplaats deze naar de uiteindelijke locatie. Verwijder de doos en zorg ervoor dat u de unit niet beschadigt. Inspecteer de apparatuur op schade voorafgaand aan de installatie. Dien een claim in bij het transportbedrijf als de zending beschadigd of incompleet is.

Zoek het typeplaatje van de unit op, dat de juiste installatie-informatie bevat. Controleer het typeplaatje om er zeker van te zijn dat de unit overeenkomt met de taakspecificaties.

Unit monteren

De unit kan op de vloer staan of liggen, of aan het plafond of de muur hangen. Zorg voor ruimte voor bedrading, leidingen en onderhoud aan de unit.

BELANGRIJK: Wanneer de unit boven een afgewerkt plafond en/of een leefruimte wordt geïnstalleerd, kunnen de bouwvoorschriften vereisen dat er een door de gebruiker geleverde secundaire condensaatbak onder de gehele unit wordt geïnstalleerd. Sommige plaatsen staan als alternatief toe dat er een afzonderlijke, secundaire condensaatleiding wordt aangelegd. Raadpleeg de plaatselijke voorschriften voor aanvullende beperkingen of voorzorgsmaatregelen.

Upflow-installatie

Als de retourlucht via een vloer wordt geleid, plaatst u de unit op de vloer over de opening en gebruikt u een 1/8 tot 1/4 inch (3 tot 6 mm) dikke, brandwerende, veerkrachtige pakking tussen het kanaal, de unit en de vloer.

Zijaansluiting is een optie voor hellende spoelmodellen. Snijd de opening volgens de afmetingen. (Zie afb. 1.) Een door de gebruiker geleverde bodemsluiting is vereist.

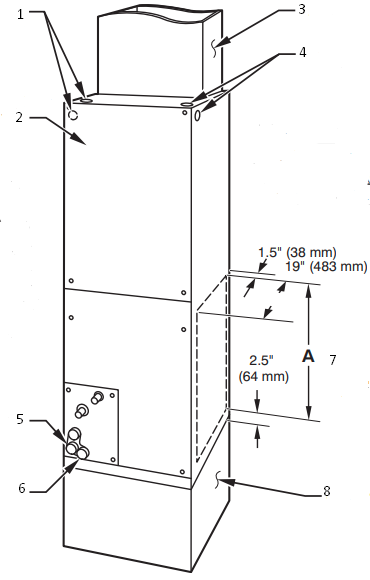

Afb. 1 - Hellingbatterij-unit in opwaartse toepassing B

1. OPTIES VOOR STROOMTOEVOER
2. VOORSTE SERVICE-RUIMTE
   018 - 048 21" (533 mm)
   060 - 060 24" (610mm)
3. DOOR DE GEBRUIKER GELEVERD TOEVOERKANAAL
4. OPTIES VOOR LAGE SPANNINGSTOEVOER
5. OPWAARTSE/NEERWAARTSE SECUNDAIRE AFVOER
6. OPWAARTSE/NEERWAARTSE PRIMAIRE AFVOER
7. DOOR DE GEBRUIKER AANGEPASTE ZIJRETOURPLAATSING ALLEEN VOOR HELLINGBATTERIJ-UNITS
8. DOOR DE GEBRUIKER GELEVERD RETOURPLENUM

Downflow-installatie

In deze toepassing is een veldconversie van de verdamper vereist met behulp van een accessoire-downflowkit samen met een accessoire-basiskit. Gebruik een brandwerende, veerkrachtige pakking van 1/8 tot 1/4 inch (3 tot 6 mm) dik tussen het kanaal, de unit en de vloer.

GEVAAR VOOR SCHADE AAN DE UNIT OF EIGENDOMMEN
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product of eigendommen.
De conversie van de ventilatorconvector naar downflow vereist speciale procedures voor de condensaatafvoeren op zowel A-batterij- als hellende units. De verticale afvoeren hebben een overloopgat tussen de primaire en secundaire afvoergaten. Dit gat is afgesloten voor alle toepassingen behalve downflow, maar moet worden gebruikt voor downflow. Verwijder tijdens het conversieproces alleen de plastic dop die de verticale afvoeren bedekt en gooi deze weg. Verwijder de plug uit het overloopgat en gooi deze weg. Kit na voltooiing van de downflow-installatie rond de verticale pannenaansluiting tot aan de deurnaad om de lage luchtlekkage van de unit te behouden.

OPMERKING: Raadpleeg voor het ombouwen van units voor downflow-toepassingen de installatie-instructies die bij de kit zijn geleverd voor een correcte installatie. Gebruik voor hellende ventilatorconvectoren kit onderdeelnummer KFADC0201SLP. Gebruik voor A-batterijen kit onderdeelnummer KFADC0401ACL. Gebruik een brandwerende, veerkrachtige pakking van 1/8 tot 1/4 inch (3 tot 6 mm) dik tussen het kanaal, de unit en de vloer.

OPMERKING: Pakkingsetnummer KFAHD0101SLP is ook vereist voor alle downflow-toepassingen om lage luchtlekkage/weinig condensatie te behouden.

Horizontale installatie (alleen FB4C)

Units mogen niet worden geïnstalleerd met toegangspanelen naar boven of naar beneden. Alle andere units zijn in de fabriek gebouwd voor horizontale installatie links. (Zie afb. 2 en 3.) Bij het ophangen van de unit aan het plafond geven de deuken in de behuizing de geschikte locatie aan van de schroeven voor het monteren van metalen steunbanden. (Zie afb. 2.)

GEVAAR VOOR SCHADE AAN EIGENDOMMEN
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product of eigendommen.
Voor optimale condensaatafvoerprestaties bij horizontale installaties moet de unit over de lengte en breedte waterpas worden gezet.

Voor horizontale toepassingen met een hoge retourstatische en vochtige retourlucht, kan de Water Management Kit, KFAHC0125AAA, nodig zijn om te helpen bij waterbeheer.

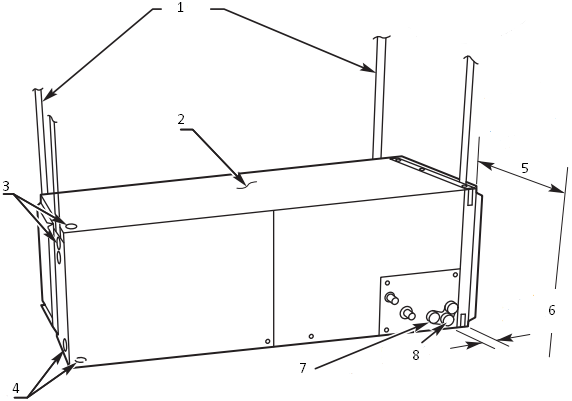

Afb. 2 - Hellingbatterij-unit in horizontale linker toepassing (alleen FB4C)

1. DOOR DE GEBRUIKER GELEVERDE HANGRIEMEN
2. UNIT
3. OPTIES VOOR LAGE SPANNINGSTOEVOER
4. OPTIES VOOR STROOMTOEVOER
5. VOORSTE SERVICE-RUIMTE (VOLLEDIGE VOORKANT VAN DE UNIT)
   018-048 21" (533 mm)
   060-060 24" (610 mm)
6. FILTERTOEGANGSRUIMTE
   1.75" (44 mm)
7. SECUNDAIRE AFVOER
8. PRIMAIRE AFVOER

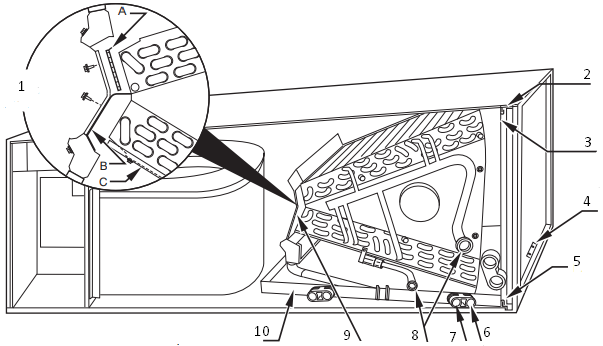

Afb. 3 - A-batterij in horizontale linker toepassing (fabrieksklaar, alleen FB4C)

1. IN DE FABRIEK VERZONDEN HORIZONTALE LINKER TOEPASSING
2. BATTERIJBEUGEL
3. BATTERIJSTEUNRAIL
4. AFVOERBAKSTEUNBEUGEL
5. BATTERIJBEUGEL
6. PRIMAIRE AFVOER HORIZONTAAL LINKS
7. SECUNDAIRE AFVOER HORIZONTAAL LINKS
8. KOELMIDDELAANSLUITINGEN
9. LUCHTAFDICHTING
10. HORIZONTALE AFVOERBAK

OPMERKING: Modulaire units kunnen worden gedemonteerd en componenten kunnen afzonderlijk naar het installatiegebied worden verplaatst om opnieuw te worden gemonteerd. Dit proces is geschikt voor kleine mangaten en beperkende ingangen naar installatielocaties. (Zie afb. 4.)

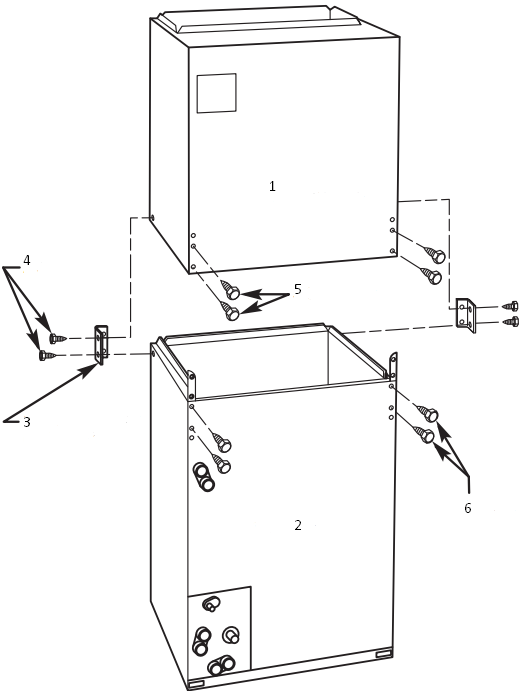

Afb. 4 - Verwijdering van beugels op modulaire units Horizontale rechter conversie van units met hellende batterijen (alleen FB4C)

1. VENTILATORBOX
2. BATTERIJBOX
3. ACHTERHOEKBEUGEL
4. & 5. & 6. 2 SCHROEVEN

OPMERKING: Pakkingsetnummer KFAHD0101SLP is vereist voor horizontale hellende batterijconversie om lage luchtlekkage/weinig condensatie te behouden.

1. Verwijder de ventilator- en batterijtoegangspaneel en het aansluitpaneel. (Zie afb. 5.)
2. Verwijder de batterijmontageschroef waarmee de batterijbehuizing aan de rechterkant van de behuizing is bevestigd.
3. Verwijder de batterijbehuizing.
4. Leg de ventilatorconvector op de rechterkant en installeer de batterijbehuizing opnieuw met de condensaatbak naar beneden. (Zie afb. 5.)
5. Bevestig de batterij aan de behuizingsflens met behulp van de eerder verwijderde batterijmontageschroef.
6. Zorg ervoor dat de pannendop in de aansluitdeur goed op de aansluitdeur zit om de lage luchtlekkage van de unit te behouden.
7. Voeg pakkingen uit kit KFAHD toe volgens de kitinstructies.
8. Lijn de gaten uit met de buisaansluitingen en condensaatbakaansluitingen en installeer de toegangspanelen en het aansluitpaneel opnieuw.

Zorg ervoor dat de doorvoerrubbers van de vloeistof- en aanzuigbuis op hun plaats zitten om luchtlekkage en condensatie van de kast te voorkomen. Installeer na het solderen.

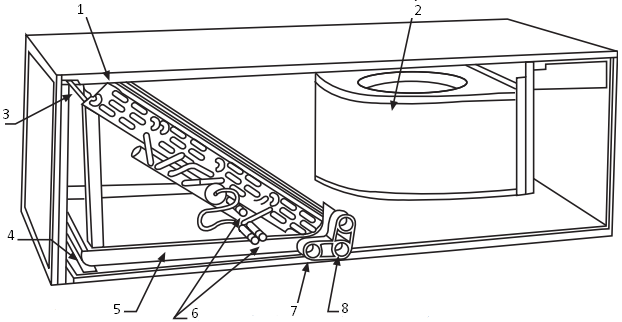

Afb. 5 - Conversie voor horizontale rechter toepassingen met behulp van een hellende batterij (alleen FB4C)

1. BATTERIJMONTAGESCHROEF
2. VENTILATORBEHUIZING
3. BATTERIJSTEUNRAIL
4. HELLINGBATTERIJ-SKI
5. AFVOERBAK
6. KOELMIDDELAANSLUITINGEN
7. SECUNDAIRE AFVOER
8. PRIMAIRE AFVOER

Horizontale rechter conversie van units met A-batterijen

1. Verwijder de ventilator- en batterijtoegangspanelen. (Zie afb. 6.)

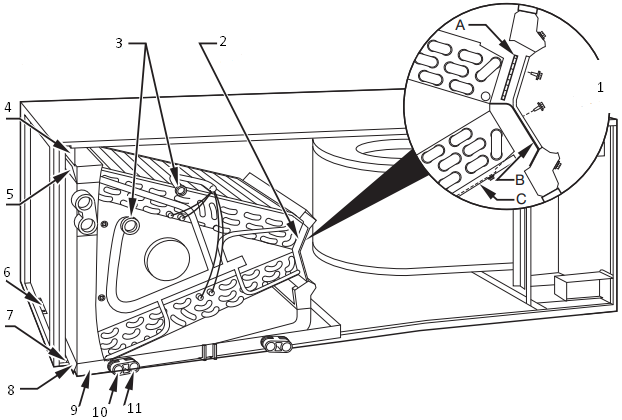

Afb. 6 - Conversie voor horizontale rechter toepassingen met behulp van een A-batterij (alleen FB4C)

1. HORIZONTALE RECHTER TOEPASSING
2. LUCHTAFDICHTING
3. KOELMIDDELAANSLUITINGEN
4. BATTERIJSTEUNRAIL
5. BATTERIJBEUGEL
6. AFVOERBAKSTEUNBEUGEL
7. BATTERIJSTEUNRAIL
8. BATTERIJBEUGEL
9. HORIZONTALE AFVOERBAK
10. PRIMAIRE AFVOER HORIZONTAAL RECHTS
11. SECUNDAIRE AFVOER HORIZONTAAL RECHTS

2. Verwijder de metalen clip waarmee het aansluitpaneel aan de condensaatbak is bevestigd. Verwijder het aansluitpaneel.
3. Verwijder 2 klikclips waarmee de A-batterij in de unit is bevestigd.
4. Schuif de batterij en de bakbehuizing uit de unit.
5. Verwijder de horizontale afvoerbaksteunbeugel van de batterijsteunrail aan de linkerkant van de unit en installeer deze opnieuw op de batterijsteunrail aan de rechterkant van de unit. (Zie afb. 7.)

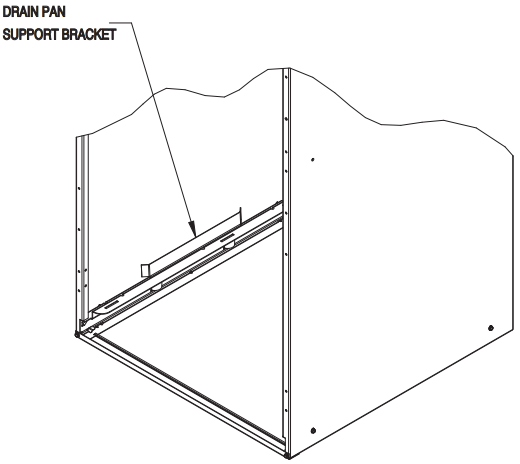

Afb. 7 - Afvoerbaksteunbeugel

6. Converteer de luchtafdichting voor horizontaal rechts.
   1. Verwijder de luchtafdichting van de batterij door 4 schroeven te verwijderen. (Zie afb. 6.)
   2. Verwijder de luchtverdeler (B) van de batterijafdichting door 3 schroeven te verwijderen. (Zie afb. 3 - in de fabriek verzonden inzet.)
   3. Verwijder de filterplaat (A) en installeer de luchtverdeler (B) in plaats van de filterplaat.
   4. Installeer de filterplaat (A) zoals weergegeven in de horizontale rechter toepassing.
   5. Verwijder de condensaattroggen (C) en installeer deze op de tegenoverliggende buisplaten.
   6. Installeer de slang op de plastic uitloop.
7. Installeer de horizontale bak aan de rechterkant van de batterijbehuizing.
8. Schuif de batterijbehuizing in de behuizing. Zorg ervoor dat de batterijbeugel op elke hoek van de verticale bak in de batterijsteunrails grijpt.
9. Installeer de 2 klikclips opnieuw om de batterijbehuizing correct te positioneren en vast te zetten in de unit. Zorg ervoor dat de clip met grote offsets aan de rechterkant van de unit wordt gebruikt om de horizontale bak vast te zetten.
10. Verwijder twee ovale aansluitdoppen van de linkerkant van de batterijdeur en het aansluitpaneel.
11. Verwijder isolatie-uitsparingen aan de rechterkant van het batterijtoegangspaneel.
12. Verwijder 2 ovale batterijtoegangspaneelpluggen en installeer ze opnieuw in de gaten aan de linkerkant van het batterijtoegangspaneel en het aansluitpaneel.
13. Installeer de condensaatbakaansluitdoppen (van item 10) aan de rechterkant van de batterijdeur en zorg ervoor dat de dop vastklikt en goed op de achterkant van de batterijdeur zit. Zorg ervoor dat er geen isolatie de zitting van de dop hindert.
14. Installeer de toegangsaansluitpanelen opnieuw, waarbij de gaten worden uitgelijnd met de buisaansluitingen en condensaatbakaansluitingen. Zorg ervoor dat u de metalen clip tussen het aansluitpaneel en de verticale condensaatbak opnieuw installeert.

Zorg ervoor dat de doorvoerrubbers van de vloeistof- en aanzuigbuis op hun plaats zitten om luchtlekkage en condensatie van de kast te voorkomen.

Toepassingen voor gefabriceerde woningen en stacaravans

1. De ventilatorconvector moet met behulp van door de gebruiker geleverde hardware aan de structuur worden bevestigd.
2. Laat minimaal 24 inch (610 mm) ruimte vrij van toegangspanelen.
3. Aanbevolen methode van bevestiging voor typische toepassingen:
   1. Als de ventilatorconvector zich uit de buurt van de muur bevindt, bevestigt u de pijpband aan de bovenkant van de ventilatorconvector met behulp van nr. 10 zelftappende schroeven. Kantel de band naar beneden en weg van de achterkant van de ventilatorconvector, verwijder alle speling en bevestig deze aan de muurstijl van de structuur met behulp van 5/16 inch draadstangschroeven. Typisch aan beide zijden van de ventilatorconvector.
   2. Als de ventilatorconvector tegen de muur staat, bevestigt u de ventilatorconvector aan de muurstijl met behulp van 1/8 inch (3 mm) dikke rechthoekige beugels. Bevestig de beugels aan de ventilatorconvector met behulp van nr. 10 zelftappende schroeven en aan de muurstijl met behulp van 5/16 inch draadstangschroeven. (Zie afb. 8.)

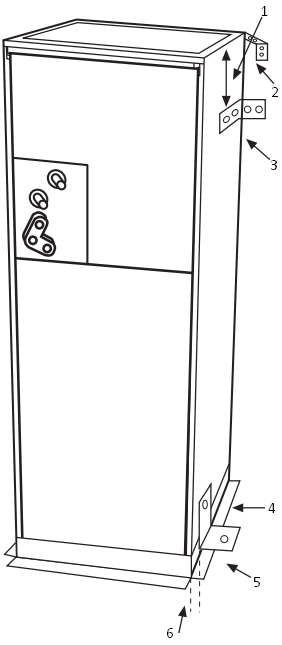

Afb. 8 - A-batterij

1. 4" (102mm) MAX
2. BEVESTIG DE VENTILATORCONVECTOR AAN DE STRUCTUUR, UNIT WEG VAN DE MUUR
   PIJPBAND (TYPISCH AAN BEIDE ZIJDEN)
3. OF UNIT TEGEN DE MUUR
   .125" (3mm) MONTAGEBEUGEL (TYPISCH AAN BEIDE ZIJDEN)
4. DOWNFLOW-BASISKIT (KFACB)
5. BEVESTIG DE UNIT AAN DE VLOER
   HOEKBEUGEL OF PIJPBAND
6. 4" (102mm) MAX

Luchtkanalen

Sluit het toevoerluchtkanaal aan over de buitenkant van de 3/4 inch (19 mm) flenzen op de toevoerluchtopening. Bevestig het kanaal aan de flens met behulp van de juiste bevestigingsmiddelen voor het type kanaal dat wordt gebruikt en dicht de verbinding tussen het kanaal en de unit af. Als retourluchtflenzen vereist zijn, installeert u een door de fabriek geautoriseerde accessoirekit.

Gebruik flexibele connectoren tussen de kanalen en de unit om trillingsoverdracht te voorkomen. Wanneer een elektrische verwarming is geïnstalleerd, gebruikt u hittebestendig materiaal voor de flexibele connector tussen de kanalen en de unit bij de afvoeraansluiting. Kanalen die door een ongeconditioneerde ruimte lopen, moeten worden geïsoleerd en bedekt met een dampremmende laag.

Units die zijn uitgerust met elektrische verwarmers van 20-30 kW hebben een speling van 1 inch (25 mm) tot brandbare materialen nodig voor de eerste 36 inch (914 mm) van het toevoerkanaal.

Akoestische behandeling van kanalen

Metalen kanalsystemen die geen 90°-bocht en 10 ft (3 m) hoofdkanaal naar de eerste aftakking hebben, vereisen mogelijk interne akoestische isolatiebekleding. Als alternatief kan een vezelkanaal worden gebruikt als het is geconstrueerd en geïnstalleerd in overeenstemming met de nieuwste editie van de SMACNA-constructienorm voor vezelglaskanalen. Zowel akoestische bekleding als vezelkanalen moeten voldoen aan de National Fire Protection Association, zoals getest door UL-norm 181 voor luchtkanalen van klasse 1.

Elektrische aansluitingen

FY5B-units zijn vanuit de fabriek voorzien van een printplaat (PCB) met een laagspanningszekering (5 ampère), een aansluitklem voor de ventilatorsnelheid (SPT) en een jumper voor het tijdvertragingsrelais (TDR). Om de TDR-functie uit te schakelen, breekt u de jumperdraad JW1 door. (Zie Fig. 9.)

FB4C-units zijn vanuit de fabriek voorzien van een 3 ampère auto-type zekering in de kabelboom om het laagspanningscircuit te beschermen en bevatten geen printplaat. De ventilatorsnelheid en tijdvertragingsfunctie zijn ingebouwd in de motor (zie sectie E voor meer informatie).

Als er een door de fabriek goedgekeurd accessoire-bedieningspakket is geïnstalleerd, controleer dan alle fabrieksbedrading volgens het bedradingsschema van de unit en inspecteer de fabrieksbedradingsaansluitingen om er zeker van te zijn dat er geen zijn losgeraakt tijdens transport of installatie. Als er een ander bedieningspakket nodig is, zie dan het typeplaatje van de unit.

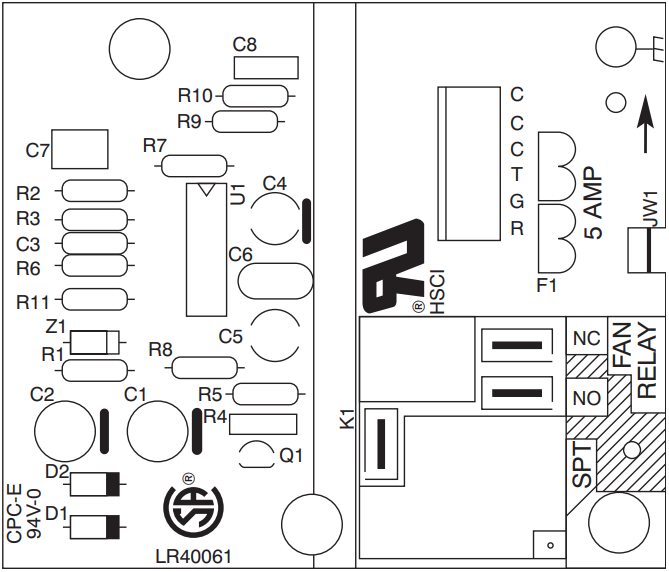

Fig. 9 - Printplaat ventilatorconvector voor FY5B-model

GEVAAR VOOR MATERIËLE SCHADE
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product of eigendommen.
Als er een scheidingsschakelaar op de unit moet worden gemonteerd, kies dan een locatie waar de boor of het bevestigingsmiddel geen elektrische of koelmiddelcomponenten raakt.

Voordat u verdergaat met de elektrische aansluitingen, moet u ervoor zorgen dat de voedingsspanning, frequentie, fase en ampèrage overeenkomen met de specificaties op het typeplaatje van de unit. Zie het bedradingslabel van de unit voor de juiste veldbedrading voor hoge en lage spanning. Maak alle elektrische aansluitingen in overeenstemming met de NEC en alle lokale voorschriften of verordeningen die van toepassing kunnen zijn. Gebruik alleen koperdraad.

De unit moet een afzonderlijk elektrisch aftakkingscircuit hebben met een in het veld geleverde scheidingsschakelaar die zich in het zicht van de unit bevindt en gemakkelijk toegankelijk is vanaf de unit.

Op units met een in de fabriek geïnstalleerde scheidingsschakelaar waarvan de trekker is verwijderd, kunnen service en onderhoud veilig worden uitgevoerd op alleen de belastingszijde van het bedieningspakket.

GEVAAR VOOR ELEKTRISCHE SCHOKKEN
Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel of de dood.
Velddraden aan de lijnzijde van de scheidingsschakelaar in de ventilatorconvector blijven onder spanning staan, zelfs als de trekker is verwijderd. Service en onderhoud aan de inkomende bedrading kunnen pas worden uitgevoerd als de hoofd-scheidingsschakelaar (op afstand van de unit) is uitgeschakeld.

Lijnspanningsaansluitingen

Als de unit een elektrisch hulpverwarmingselement bevat, verwijder dan de stekker van de ventilatorconvector en gooi deze weg en sluit de mannelijke stekker van het verwarmingselement aan op de vrouwelijke stekker van de kabelboom van de unit. (Zie de installatie-instructies van het elektrische verwarmingselement.)

Voor units zonder elektrisch verwarmingselement:

1. Sluit de 208/230v-voedingskabels van de veldschakelaar aan op de gele en zwart gestreepte kabels.
2. Sluit de aarddraad aan op de aardingsklem van de unit.

OPMERKING: Units die zonder elektrische verwarming zijn geïnstalleerd, moeten een in het veld geleverde metalen afdekplaat hebben die de verwarmingsopening afdekt. Dit vermindert luchtlekkage en de vorming van condensatie aan de buitenkant.

24v-aansluiting van het bedieningssysteem op de unit

Sluit de laagspanning aan in overeenstemming met het bedradingslabel op de ventilator. (Zie Fig. 10 t/m 15.) Gebruik nr. 18 AWG kleurgecodeerde, geïsoleerde (minimaal 35_C) draad om de laagspanningsaansluitingen te maken tussen de thermostaat, de unit en de buitenapparatuur. Als de thermostaat zich op meer dan 100 ft (30 m) van de unit bevindt (gemeten langs de laagspanningsdraad), gebruik dan nr. 16 AWG kleurgecodeerde, geïsoleerde (minimaal 35_C) draad. Alle bedrading moet NEC Klasse 1 zijn en moet gescheiden zijn van de inkomende voedingskabels.

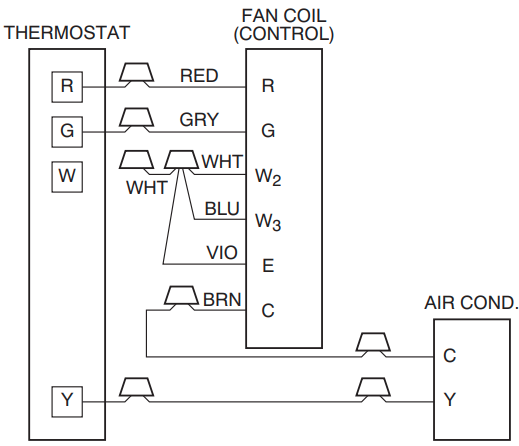

Fig. 10 - Bedradingsschema airconditioningunit (alleen koelen)

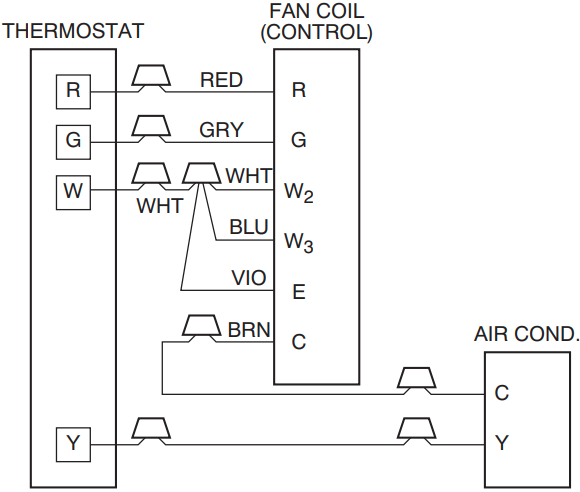

Fig. 11 - Bedradingsschema airconditioningunit (koelen en verwarmen in 1 fase)

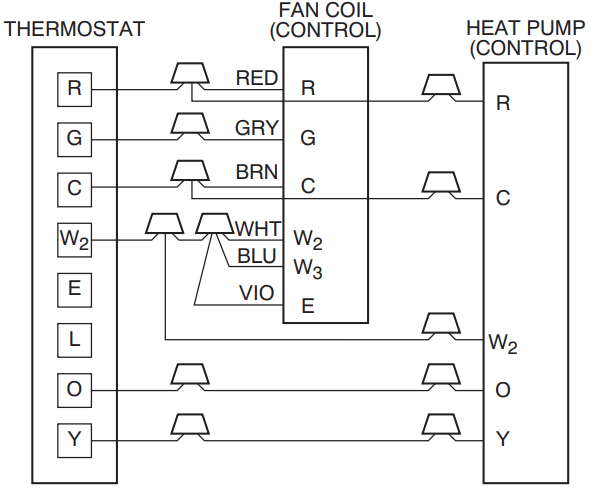

Fig. 12 - Bedradingsschema warmtepompunnit (koelen en verwarmen in 2 fasen zonder thermostaat buiten)

Fig. 13 - Bedradingsschema warmtepompunnit (koelen en verwarmen in 2 fasen met 1 thermostaat buiten)

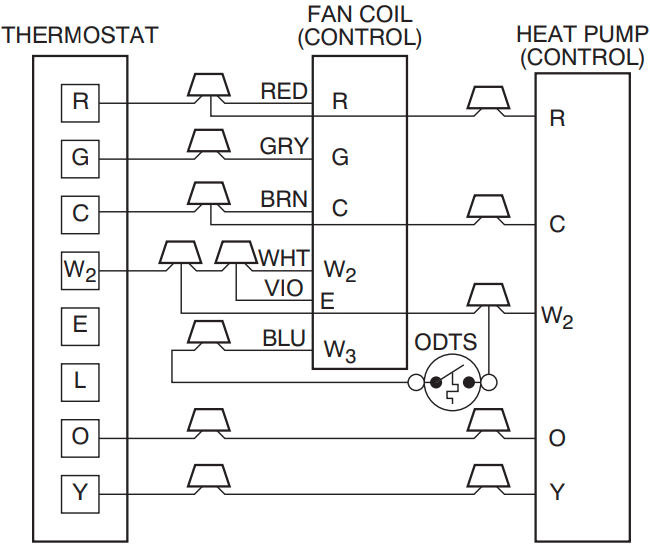

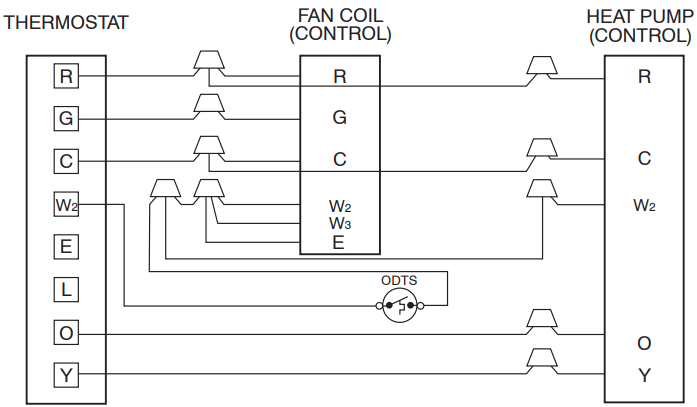

Fig. 14 - Bedradingsschema warmtepompunnit (koelen en verwarmen in 2 fasen met 2 thermostaten buiten)

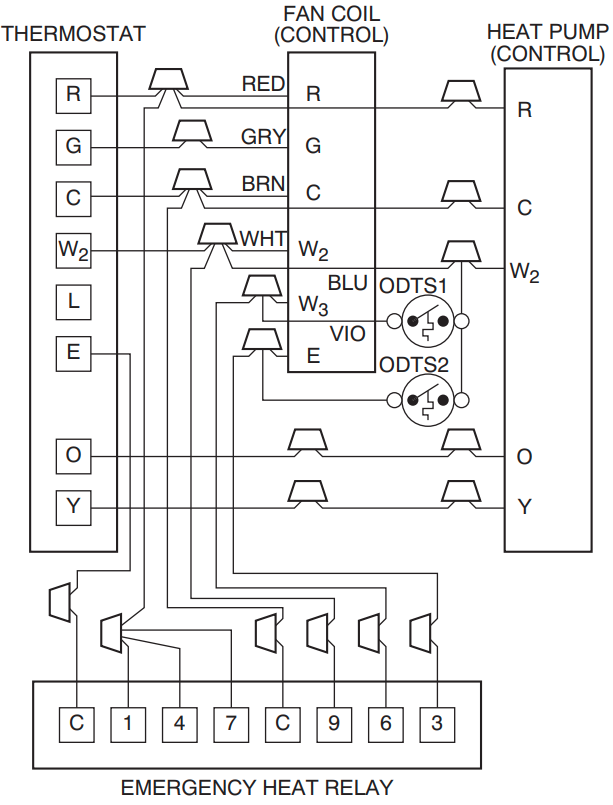

Fig. 15 - Bedradingsschema warmtepompunnit (koelen en verwarmen in 2 fasen voor geprefabriceerde woningen)

Raadpleeg de bedradingsinstructies van de buitenunit voor eventuele aanvullende aanbevelingen voor de bedradingsprocedure.

Transformatie-informatie

De transformator is in de fabriek bedraad voor 230 V. Voor 208 V-toepassingen koppelt u de zwarte draad los van de 230 V-aansluiting op de transformator en sluit u deze aan op de 208 V-aansluiting. (Zie Fig. 16.)

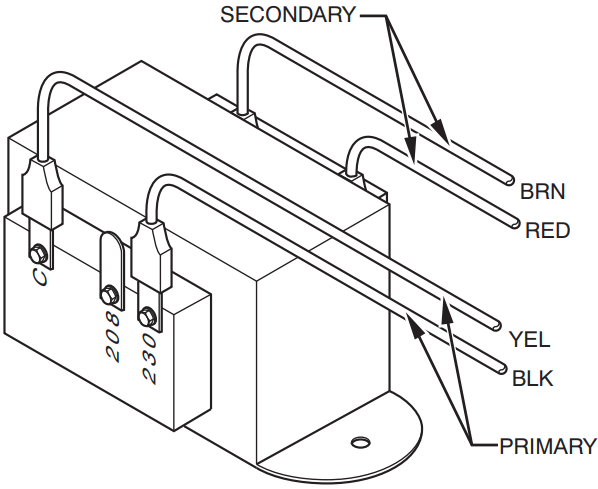

Fig. 16 - Transformatoraansluitingen verwarmingsfasering

^{Verwarmingsfasering}

GEVAAR VOOR MATERIËLE SCHADE
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product of eigendommen.
Als W2, W3 en E op een verwarmingselement met 3 fasen (18, 20, 24 of 30 kW) afzonderlijk zijn aangesloten, zoals bij thermostaten voor buiten of in andere situaties, moet er een noodverwarmingsrelais worden gebruikt. Dit relais zit in de kit, onderdeelnummer KHOT0201SEC en wordt normaal gesproken gebruikt met kit onderdeelnummer KHAOT0301FST voor 2 thermosstatensystemen voor buiten.

De bedieningselementen zijn in de fabriek geschakeld voor enkelfasewerking. Voor 2-fasewerking gebruikt u thermostaatkit voor buiten, onderdeelnummer KHAOT0301FST, en voor 3-fasen gebruikt u beide kits onderdeelnummer KHAOT0201SEC en KHAOT0301FST.

Als er 2 fasen gewenst zijn, knip dan W3 door bij de W2-draadmof, strip en sluit opnieuw aan volgens de instructies van de thermostaatkit. (Zie Fig. 14.) Als er 3 fasen gewenst zijn, knip dan de W2-draadmof af en gooi deze weg. Strip W2, W3 en E en sluit opnieuw aan volgens de instructies van de thermostaatkit. (Zie Fig. 14.)

OPMERKING: Als er 3 fasen worden gebruikt of wanneer de E-aansluiting niet is verbonden met W2, moet het noodverwarmingsrelais, onderdeel van de buitenkit onderdeelnummer KHAOT0201SEC, worden gebruikt.

Geprefabriceerde woningen

In toepassingen voor geprefabriceerde woningen vereist de Code of Federal Regulations, Titel 24, Hoofdstuk XX, Deel 3280.714 dat de elektrische hulpverwarming wordt uitgeschakeld bij buitentemperaturen boven 40_F (4_C), behalve tijdens een ontdooicyclus van de warmtepomp. Zie Fig. 15 voor een typische laagspanningsbedrading met thermostaat voor buiten.

Aardaansluitingen

GEVAAR VOOR ELEKTRISCHE SCHOKKEN
Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel of de dood.
Volgens NEC, ANSI/NFPA 70 en lokale voorschriften moet de kast een ononderbroken of onbeschadigde aarde hebben om persoonlijk letsel te minimaliseren als er een elektrische fout optreedt. De aarde kan bestaan uit elektrische draad of metalen leidingen wanneer deze is geïnstalleerd in overeenstemming met de geldende elektrische voorschriften. Als de leidingaansluiting verloopringen gebruikt, moet er een aparte aardedraad worden gebruikt.

OPMERKING: Gebruik UL-goedgekeurde leidingen en leidingconnectoren voor het aansluiten van voedingsdra(a)d(en) op de unit om een goede aarding te verkrijgen. Aarding kan ook worden bereikt door gebruik te maken van de aardingsklemmen in de bedieningskast.

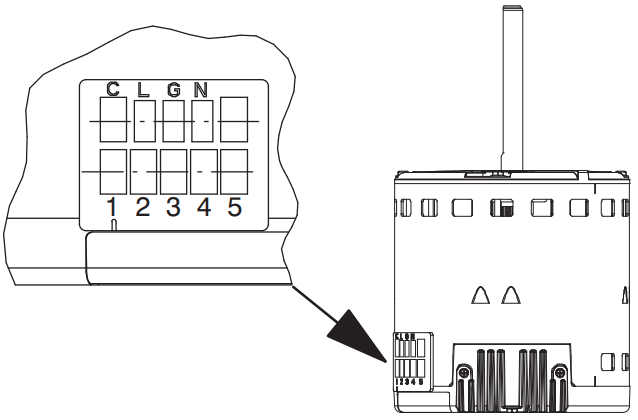

Minimum CFM en keuze ventilatorsnelheid

Units met of zonder elektrische verwarming vereisen een minimum CFM. Raadpleeg het bedradingslabel van de unit om er zeker van te zijn dat de geselecteerde ventilatorsnelheid niet lager is dan de aangegeven minimum ventilatorsnelheid.

De keuze van de ventilatorsnelheid voor FY5B wordt gedaan op de printplaat van het ventilatorrelais. Om de ventilatorsnelheid te wijzigen, koppelt u de ventilatorleiding los die op de relaisterminal (SPT) wordt gebruikt en vervangt u deze door de gewenste ventilatorsnelheid. (Zie Fig. 17.) Bewaar de isolerende dop en plaats deze op de ventilatorleiding die van het relais is verwijderd.

OPMERKING: In toepassingen met lage statische druk moet een lagere ventilatorsnelheid worden gebruikt om de kans te verkleinen dat er water van de spiraal wordt geblazen.

FY5B heeft 2 ventilatorsnelheden. Lage snelheid (rood) en hoge snelheid (zwart). De maat 060 heeft alleen een gemiddelde snelheid (blauw).

Zie Tabel 2 - FY5B Luchtstroomprestaties (CFM), voor elke instelling.

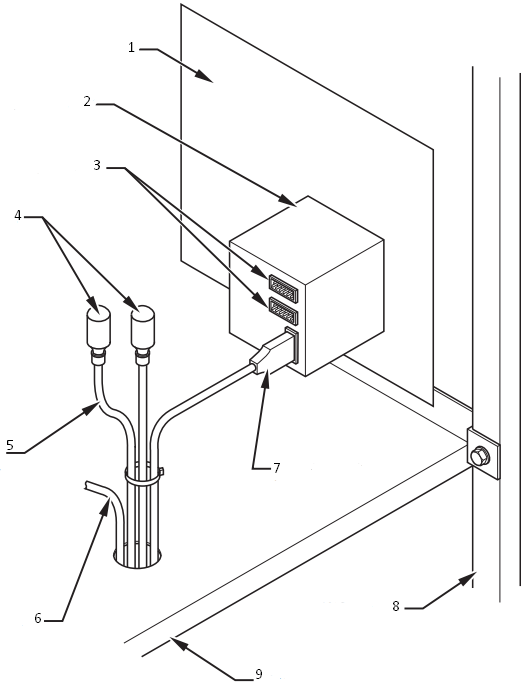

Fig. 17 - Ventilatorconvectorrelais en snelheidselectieklem voor FY5B-modellen

1. PCB
2. VENTILATORRELAIS
3. ENKELE STEKER
4. ISOLERENDE DOP (2)
5. VENTILATORSNELHEIDSAANSLUITLEIDINGEN
6. GEMEENSCHAPPELIJK GEEL
7. SNELHEIDSAANSLUITTERMINAL
8. VERPAKKING
9. VENTILATORDEK

De keuze van de ventilatorsnelheid op de FB4C-modellen wordt gedaan bij de motor. Units met of zonder elektrische verwarming vereisen een minimum CFM. Raadpleeg het bedradingslabel van de unit om er zeker van te zijn dat de geselecteerde ventilatorsnelheid niet lager is dan de aangegeven minimum ventilatorsnelheid. Om de ventilatorsnelheid te wijzigen, koppelt u de BLAUWE ventilatorleiding los van terminal #2 (standaard fabriekspositie) en verplaatst u deze naar de gewenste snelheid; 1, 2, 3 of 5. Snelheden 1, 2 en 3 hebben een vertragingstijd van 90 seconden voor de ventilator die in de motor is geprogrammeerd. Snelheid 4 wordt alleen gebruikt voor elektrische verwarming (met 0 seconden vertragingstijd voor de ventilator) en de WITTE draad moet op aansluiting 4 blijven zitten. Snelheid 5 wordt gebruikt voor toepassingen met hoge statische druk, maar heeft een vertragingstijd van 0 seconden voor de ventilator die in de motor is geprogrammeerd (zie Tabel 1 -- FB4C Luchtstroomprestaties (CFM), voor elke aansluiting. Zie ook Fig. 18 voor de locatie van de snelheidselectie van de motor.

OPMERKING: In toepassingen met lage statische druk moet een lagere ventilatorsnelheid worden gebruikt om de kans te verkleinen dat er water van de spiraal wordt geblazen.

Fig. 18 - Keuze ventilatorsnelheid

Aansluiting en evacuatie van de koelmiddelleidingen

Gebruik een accessoire-leidingpakket of in het veld geleverde leidingen van koelmiddelkwaliteit. De zuigleiding moet geïsoleerd zijn. Gebruik geen beschadigde, vuile of verontreinigde leidingen, omdat deze het koelmiddelstroomregelapparaat kunnen verstoppen. Evacueer ALTIJD de spiraal en de in het veld geleverde leidingen tot 500 micron voordat u de servicekleppen van de buitenunit opent.

GEVAAR VOOR PRODUCTSCHADE
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product of eigendommen.
Er MOET een soldeerscherm worden gebruikt wanneer leidingensets aan de aansluitingen van de unit worden gesoldeerd om schade aan het oppervlak van de unit en de fittingdoppen van de condensaatbak te voorkomen.

Units hebben zweetzuig- en vloeistofleidingaansluitingen. Maak eerst de zuigleidingaansluiting.

1. Knip de leiding op de juiste lengte.
2. Steek de leiding in de zweetaansluiting op de unit totdat deze op de bodem ligt.
3. Soldeer de aansluiting met behulp van zilverhoudende of niet-zilverhoudende soldeermaterialen. Gebruik geen soldeer (materialen die smelten onder 800_F / 427_C). Raadpleeg de plaatselijke voorschriften.
4. Evacueer het spiraal- en leidingsysteem tot 500 micron met behulp van de diepe vacuüm-methode.

GEVAAR VOOR PRODUCTSCHADE
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product of eigendommen.
Wikkel een natte doek om de achterkant van de fitting om schade aan de zuigerconstructie of TXV en in de fabriek gemaakte verbindingen te voorkomen.

Koelmiddelstroomregelapparaat

FB4C- en FY5B-units bevatten een in de fabriek geïnstalleerde zuiger met Teflon-ring voor de maten 018 t/m 048. De 060-maat unit is uitgerust met een Puron-koelmiddel TXV. Als een zuiger moet worden vervangen, controleer dan de zuigermaat op het typeplaatje van de binnenunit om te zien of deze overeenkomt met de vereiste zuiger op het typeplaatje van de buitenunit. Als deze niet overeenkomt, vervang dan de binnenzuiger door de zuiger die bij de buitenunit is geleverd. De zuiger die bij de buitenunit is geleverd, is correct voor elke goedgekeurde binnenbatterijcombinatie (zie Fig. 19). Gebruik bij het vervangen van de zuiger een steeksleutel. Draai de zeskantmoer met de hand vast en draai deze vervolgens met een steeksleutel 1/2 slag aan. Overschrijd de 30 ft-lbs niet.

OPMERKING: De binnenzuiger bevat een Teflon-ring (of afdichting) die wordt gebruikt om tegen de binnenkant van het verdeelhuis aan te drukken en moet correct worden geïnstalleerd om een goede aansluiting in de richting van de koelwerking te garanderen.

Gebruik altijd buitenunits die zijn ontworpen om te passen bij ventilatorconvector-toepassingen voor binnen.

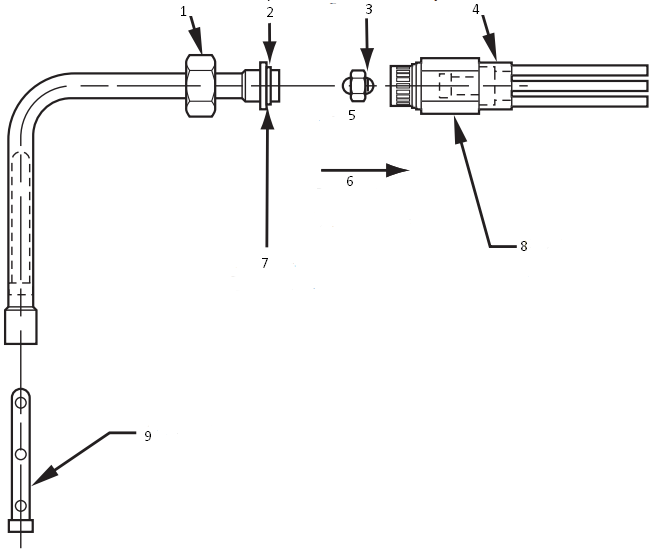

Fig. 19 - Koelmiddelstroom - Regelapparaat

1. ZESKANTMOER VAN MESSING
2. TEFLON-AFDICHTING
3. TEFLON-RING
4. VERDELER
5. ZUIGER
6. STROOM IN KOELING
7. ZUIGERBORG
8. ZESKANTLICHAAM VAN MESSING
9. ZEEF

GEVAAR VOOR PRODUCTWERKING
Het niet opvolgen van deze waarschuwing kan leiden tot een onjuiste werking van het product.
Als u een TXV gebruikt in combinatie met een enkelfasige heen en weer gaande compressor, zijn een compressorstartcondensator en een relais vereist. Raadpleeg de pre-sale literatuur van de buitenunit voor het onderdeelnummer van de starthulpkit.

Condensafvoerleidingen

Om afvoerleidingen aan te sluiten, moeten de dopopeningen worden verwijderd. Gebruik een mes om de opening in de buurt van het lipje te starten en trek met een tang aan het lipje om de schijf te verwijderen. Reinig indien nodig de rand van de opening en installeer de condensaatleiding. Dicht ten slotte rond de leidingen af waar ze de fitting verlaten om de lage lekdichtheid van het apparaat te behouden.

RISICO OP SCHADE AAN APPARAAT OF EIGENDOMMEN
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product of eigendommen.
De ombouw van de ventilatorconvector naar neerwaartse stroming vereist speciale procedures voor de condensaatafvoerleidingen op zowel A--spiraal- als hellende units. De verticale afvoerleidingen hebben een overloopgat tussen de primaire en secundaire afvoergaten. Dit gat is afgesloten voor alle toepassingen, behalve neerwaartse stroming, maar moet worden gebruikt voor neerwaartse stroming. Verwijder tijdens het ombouwproces alleen de plastic dop die de verticale afvoerleidingen bedekt en gooi deze weg. Verwijder de stop uit het overloopgat en gooi deze weg. Dicht na voltooiing van de installatie voor neerwaartse stroming rond de verticale panfitting af met de deurverbinding om de lage luchtlekprestaties van het apparaat te behouden.

De units zijn uitgerust met primaire en secundaire 3/4-in. FPT-afvoeraansluitingen. Zie afb. 1, 2, 3, 5 en 6 voor de juiste installatie van de condensaatleiding. Om schade aan eigendommen te voorkomen en optimale afvoerprestaties te bereiken, moeten ZOWEL de primaire als de secundaire afvoerleiding worden geïnstalleerd en moeten er condensaatafscheiders van de juiste afmetingen worden opgenomen. (Zie afb. 20 en 21.) In de fabriek goedgekeurde condensaatafscheiders zijn verkrijgbaar. Het wordt aanbevolen om PVC-fittingen op de plastic condensaatpan te gebruiken. Hand--vast plus 1-1/2 slagen aandraaien. Niet te strak aandraaien. Gebruik pijpdichtmiddel.

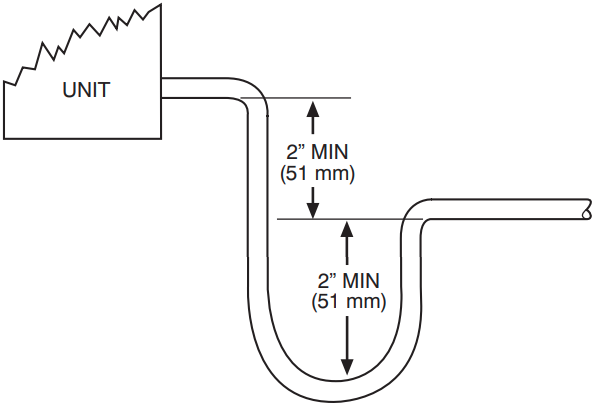

Afb. 20 - Aanbevolen condensaatafscheider

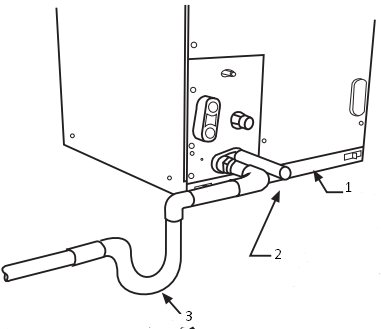

Afb. 21 - Condensaatafscheider en unit

1. FILTERTOEGANGSPANEEL
2. SECUNDAIRE AFVOERLEIDING MET DE JUISTE AFSCHEIDER VEREIST
   (GEBRUIK EEN FABRIEKSKIT OF EEN IN HET VELD GELEVERDE AFSCHEIDER)
3. PRIMAIRE AFSCHEIDER VEREIST
   (GEBRUIK EEN FABRIEKSKIT OF EEN IN HET VELD GELEVERDE AFSCHEIDER VAN VOLDOENDE DIEPTE. STANDAARD P-AFSCHIDERS ZIJN NIET VOLDOENDE. ZIE AFBEELDING VAN DE AANBEVOLEN CONDENSAATAFSCHEIDER)

RISICO OP SCHADE AAN EIGENDOMMEN
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product of eigendommen.
Ondiepe afscheiders zijn onvoldoende en zorgen NIET voor een goede condensaatafvoer. (Zie afb. 22.)

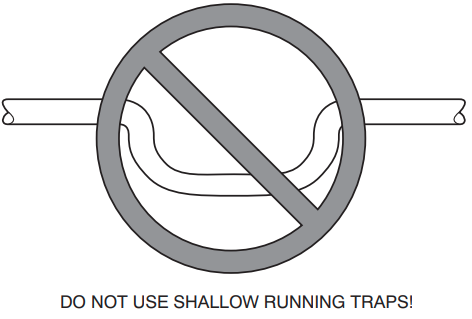

Afb. 22 - Onvoldoende condensaatafscheider

OPMERKING: Vermijd bij het aansluiten van condensaatafvoerleidingen het blokkeren van het filtertoegangspaneel, waardoor het filter niet kan worden verwijderd. Prime na de aansluiting zowel de primaire als de secundaire condensaatafscheider.

OPMERKING: Als de unit zich bevindt in of boven een leefruimte waar schade kan ontstaan door condensaatoverloop, moet er een in het veld geleverde, externe condensaatpan onder de hele unit worden geïnstalleerd en moet er een secundaire condensaatleiding (met de juiste afscheider) van de unit naar de pan worden geleid. Alle condensaat in deze externe condensaatpan moet naar een opvallende plaats worden afgevoerd. Als alternatief voor het gebruik van een externe condensaatpan kunnen sommige plaatsen het gebruik van een afzonderlijke 3/4--in (19 mm) condensaatleiding (met de juiste afscheider) toestaan naar een plaats waar het condensaat zichtbaar is. De eigenaar van de constructie moet ervan op de hoogte worden gebracht dat wanneer er condensaat uit de secundaire afvoerleiding of externe condensaatpan stroomt, de unit onderhoud nodig heeft of er waterschade zal optreden.

Installeer de afscheiders in de condensaatleidingen zo dicht mogelijk bij de spiraal. (Zie afb. 21.) Zorg ervoor dat de uitlaat van elke afscheider zich onder de aansluiting op de condensaatpan bevindt om te voorkomen dat condensaat over de afvoerpan loopt. Prime alle afscheiders, test op lekken en isoleer afscheiders als ze zich boven een leefruimte bevinden. Condensaatafvoerleidingen moeten naar beneden hellen met een minimale helling van 1--in (25 mm) voor elke 10--ft (3 m) lengte. Raadpleeg de plaatselijke voorschriften voor aanvullende beperkingen of voorzorgsmaatregelen.

Accessoires

Elektronische luchtreiniger

De elektronische luchtreiniger kan op de ventilatorconvector worden aangesloten zoals weergegeven in afb. 23. Deze methode vereist een in het veld geleverde transformator. Zie de documentatie van de elektronische luchtreiniger voor de vereisten van de kit.

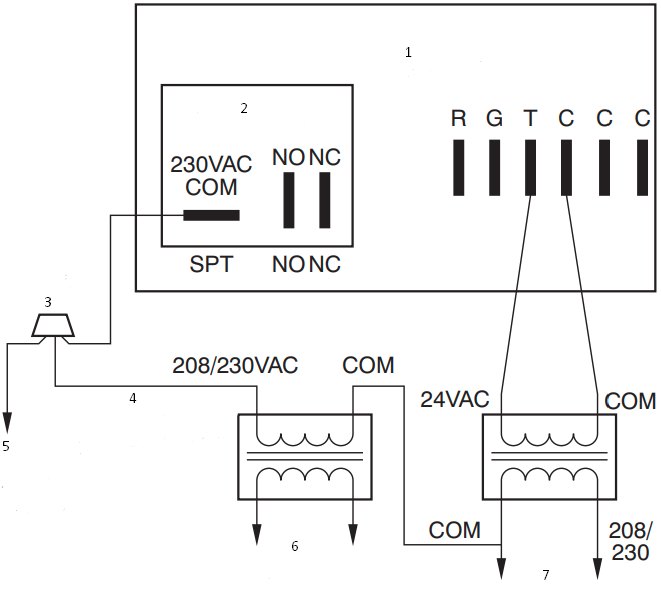

Afb. 23 - Bedradingsschema van elektronische luchtreiniger naar ventilatorconvector voor FY5B-modellen

1. BESTURINGSKAST
2. VENTILATORRELAIS
3. DRAADMOER
4. TRANSFORMATOR CONVERSIEKIT
5. NAAR DE AANJAGERMOTOR
6. NAAR EAC
7. VAN MOLEX-STEKKER EN TRANSFORMATOR (IN DE UNIT)

Luchtbevochtiger

Sluit de luchtbevochtiger en de hygrostaat aan op de ventilatorconvectorunit zoals weergegeven in afb. 24 en afb. 25. Het koelvergrendelingsrelais is optioneel.

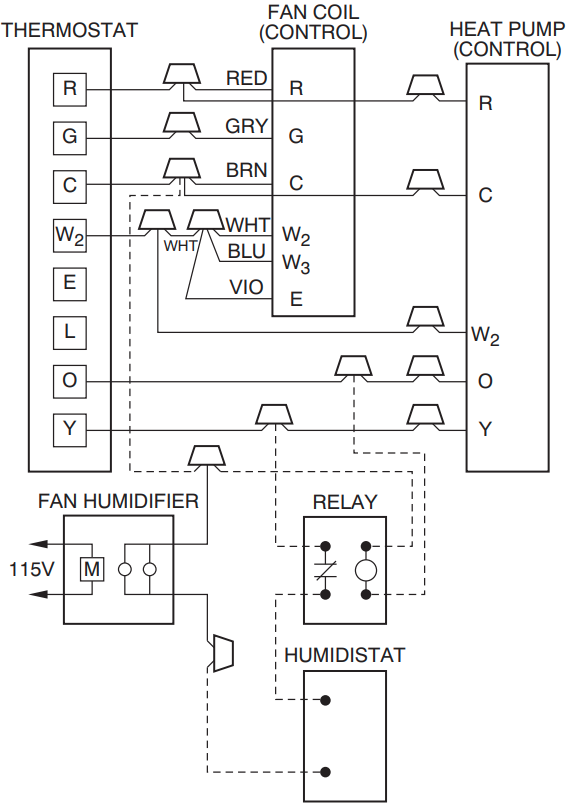

Afb. 24 - Bedradingsschema van luchtbevochtiger naar warmtepomp

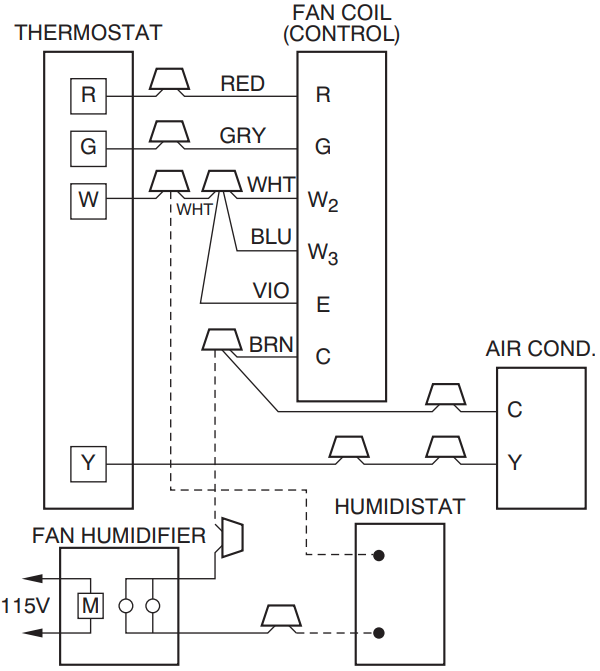

Afb. 25 - Bedradingsschema van luchtbevochtiger naar ventilatorconvector met elektrische verwarming

Werkingsvolgorde

Continue ventilator

Thermostaat sluit R naar G. G bekrachtigt het ventilatorrelais op de printplaat, waardoor het circuit naar de binnenventilator wordt voltooid. Wanneer G wordt uitgeschakeld, is er een vertraging van 90 seconden voordat het relais opent.

Koelmodus

Thermostaat bekrachtigt R naar G, R naar Y en R naar O (alleen warmtepomp). G bekrachtigt het ventilatorrelais op de printplaat, waardoor het circuit naar de binnenventilator wordt voltooid. Wanneer G wordt uitgeschakeld, is er een vertraging van 90 seconden voordat het ventilatorrelais opent.

Warmtepompverwarming met elektrische hulpverwarming

Thermostaat bekrachtigt R naar G, R naar Y en R naar W. G bekrachtigt het ventilatorrelais op de printplaat, waardoor het circuit naar de binnenventilator wordt voltooid. W bekrachtigt het/de elektrische verwarmingsrelais, waardoor het circuit naar het/de verwarmingselement(en) wordt voltooid. Wanneer W wordt uitgeschakeld, opent het/de elektrische verwarmingsrelais, waardoor de verwarmingselementen worden uitgeschakeld. Wanneer G wordt uitgeschakeld, is er een vertraging van 90 seconden voordat het ventilatorrelais opent.

Elektrische verwarming of noodverwarmingsmodus

Thermostaat sluit R naar W. W bekrachtigt het/de elektrische verwarmingsrelais, waardoor het circuit naar het/de verwarmingselement(en) wordt voltooid. De aanjagermotor wordt bekrachtigd via normaal gesloten contacten op het ventilatorrelais. Wanneer W wordt uitgeschakeld, opent het/de elektrische verwarmingsrelais.

OPSTARTPROCEDURES

Raadpleeg de installatie-instructies van de buitenunit voor instructies over het opstarten van het systeem en details over de methode voor het vullen met koudemiddel.

GEVAAR VOOR UNITONDERDELEN
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product.
Gebruik de unit nooit zonder filter. Dit kan leiden tot schade aan de ventilatormotor of de spoel. Er moeten door de fabriek geautoriseerde filterkits worden gebruikt bij het plaatsen van het filter in de unit. Voor toepassingen waarbij toegang tot een intern filter onpraktisch is, moet er een filter dat ter plekke is geleverd in het retourkanalsysteem worden geïnstalleerd.

ONDERHOUD EN VERZORGING

Om hoge prestaties te blijven leveren en mogelijke uitval van apparatuur te minimaliseren, is het essentieel dat er periodiek onderhoud aan deze apparatuur wordt uitgevoerd. Raadpleeg uw lokale dealer voor de juiste frequentie van het onderhoudscontract.

Het correct uitvoeren van onderhoud aan deze apparatuur vereist bepaalde mechanische vaardigheden en gereedschappen. Als u deze niet bezit, neem dan contact op met uw dealer voor onderhoud. De enige consumentenservice die wordt aanbevolen of vereist, is het maandelijks vervangen of reinigen van het filter.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Carrier FB4CNF030 Handleiding

Beschikbare talen
