Ring Alarm Bewegingsmelder Z-Wave Handleiding

Inleiding

De Ring Alarm Bewegingsmelder is een draadloze sensor voor het Ring Alarm-systeem waarmee gebruikers weten wanneer er beweging is van een persoon of een soortgelijk object in een bepaald gebied. Na installatie van de sensor en het instellen van de sensor in de Ring-app, kunt u de meldingen van bewegingsdetectie volgen en ontvangen. De Ring Alarm Basisstation is vereist om Bewegingsmelder-functies in de Ring-app in te schakelen.
Opmerkingen:
1. Dit product kan in elk Z-Wave™-netwerk worden gebruikt met andere Z-Wave-gecertificeerde apparaten van andere fabrikanten. Alle op het lichtnet aangesloten knooppunten binnen het netwerk fungeren als repeaters, ongeacht de leverancier, om de betrouwbaarheid van het netwerk te vergroten.
2. SmartStart-producten kunnen aan een Z-Wave-netwerk worden toegevoegd door de Z-Wave QR-code op het product te scannen met een controller die SmartStart-inclusie biedt. Er is geen verdere actie vereist en het SmartStart-product wordt automatisch binnen 10 minuten toegevoegd nadat het in de buurt van het netwerk is ingeschakeld.

Installatie en instelling

Ring Alarm Bewegingsmelder – Basisinstallatie en -instelling

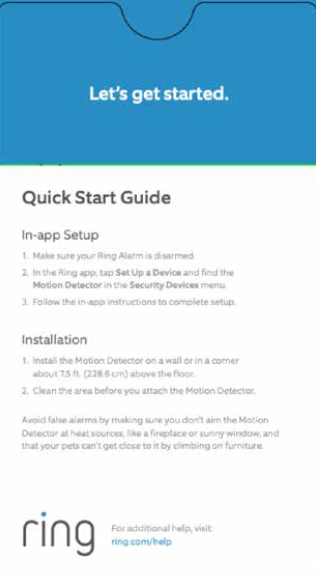

In-app instellen

1. Zorg ervoor dat uw Ring Alarm-systeem is uitgeschakeld.
2. Tik in de Ring-app op Apparaat instellen en zoek de Bewegingsmelder in het menu Beveiligingsapparaten.
3. Volg de instructies in de app om de installatie te voltooien.
a. Trek aan het batterijlipje (of plaats de batterijen opnieuw) om de installatiemodus te activeren.
b. Tik op de knop aan de voorkant om de installatiemodus opnieuw te proberen.

Installatie

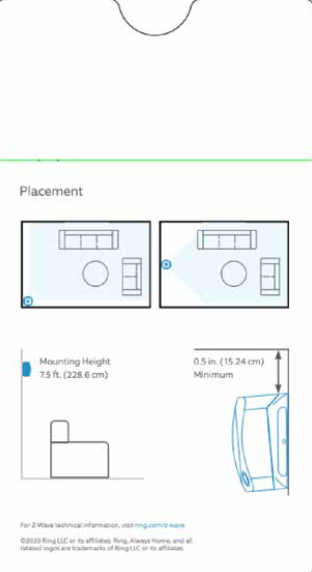

1. Kies een locatie voor de installatie van uw Bewegingsmelder.

1. Voor de beste dekking installeert u de Bewegingsmelder op een hoogte tussen 2,1 en 2,4 meter.
2. Het wordt aanbevolen om de Bewegingsmelder aan een muur of in een hoek te installeren, uitkijkend over een te bewaken gebied.
3. Zorg ervoor dat geen grote objecten het gezichtsveld (FOV) van de Bewegingsmelder blokkeren.

2. Zorg ervoor dat het oppervlak waar u van plan bent uw Bewegingsmelder te installeren, schoon en vrij is van stof of vuil.
3. Gebruik de meegeleverde dubbelzijdige tape, verwijder de achterkant en bevestig de Bewegingsmelder aan de montageplaats.

Opmerking
Laat ~ 1,25 cm ruimte vrij aan de bovenkant om ervoor te zorgen dat u de behuizing kunt openschuiven wanneer het tijd is om de batterijen te vervangen.
Dit product kan in elk Z-Wave-netwerk worden gebruikt met andere Z-Wave-gecertificeerde apparaten van andere fabrikanten. Alle op het lichtnet aangesloten knooppunten binnen het netwerk fungeren als repeaters, ongeacht de leverancier, om de betrouwbaarheid van het netwerk te vergroten.
Dit is een SmartStart-product dat aan een Z-Wave-netwerk kan worden toegevoegd door de Z-Wave QR-code op het product te scannen met een controller die SmartStart-inclusie biedt. Er is geen verdere actie vereist en het SmartStart-product wordt automatisch binnen 10 minuten toegevoegd nadat het in de buurt van het netwerk is ingeschakeld. Dit product kan ook in elk Z-Wave-netwerk worden gebruikt met andere Z-Wave-gecertificeerde apparaten van andere fabrikanten.

Z-Wave-instructies

Z-Wave-apparaattype: Meldingssensor
Roltype: Listening Sleeping Slave
GENERIC_TYPE_SENSOR_NOTIFICATION (0x07)
SPECIFIC_TYPE_NOTIFICATION_SENSOR (0x01)

Ring Alarm Bewegingsmelder – Inclusie

Ring Alarm Bewegingsmelder toevoegen aan een Z-Wave-netwerk
Ring Alarm Bewegingsmelder kan worden toegevoegd via SmartStart of Classic inclusion-modus.
Opmerking
Wanneer u om de QR-code of PIN wordt gevraagd, vindt u deze mogelijk op het apparaat, op de doos of op een kaart in de doos. Houd het apparaat in de buurt. U wordt gevraagd om aan het batterijlipje te trekken om het apparaat in te schakelen en de installatiemodus te openen.

SmartStart Inclusie Stappen:

1. Start de toevoegingsstroom voor Beveiligingsapparaten in de Ring mobiele applicatie – Volg de begeleide instructies voor de toevoegingsstroom in de Ring mobiele applicatie.
2. Wanneer u door de mobiele applicatie wordt gevraagd, scant u de QR-code op de verpakking van de Bewegingsmelder. De QR-code is ook te vinden op het apparaat zelf.
3. Trek aan het lipje of plaats de batterijen en het apparaat gaat naar de SmartStart-inclusiemodus. In deze modus kan de Bewegingsmelder worden toegevoegd aan een Z-Wave-controller die SmartStart ondersteunt. In de SmartStart-inclusiemodus kan SmartStart opnieuw worden gestart door op de knop aan de voorkant van het apparaat te tikken.

Klassieke Inclusie Stappen:

Klassieke Inclusie moet worden gebruikt als de controller SmartStart niet ondersteunt.
1. Start de toevoegingsstroom voor Beveiligingsapparaten in de Ring mobiele applicatie – Volg de begeleide instructies voor de toevoegingsstroom in de Ring mobiele applicatie.
2. Selecteer handmatig toevoegen en voer de 5-cijferige DSK PIN in die u op de verpakking van de Ring Alarm Bewegingsmelder vindt, of de 5-cijferige DSK PIN onder de QR-code op het apparaat.
3. Nadat u het apparaat hebt ingeschakeld, houdt u de knop aan de voorkant van het apparaat ~3 seconden ingedrukt. Laat de knop los en het apparaat gaat naar de Klassieke inclusiemodus, die zowel klassieke inclusie met een Node Information Frame als Network Wide Inclusion implementeert. Tijdens de Klassieke inclusiemodus knippert de groene LED drie keer, gevolgd door een korte pauze, herhaaldelijk. Wanneer de Klassieke inclusie verloopt, knippert het apparaat afwisselend rood en groen een paar keer.

Ring Alarm Bewegingsmelder – Exclusie

Ring Alarm Bewegingsmelder verwijderen uit een Z-Wave-netwerk

Exclusie-instructies:
1. Start de verwijderingsstroom "Ring Alarm Bewegingsmelder" in de Ring Alarm mobiele applicatie – Selecteer het instellingenpictogram op de pagina met apparaatdetails en kies "Apparaat verwijderen" om het apparaat te verwijderen. Hierdoor wordt de controller in de Verwijder- of "Z-Wave-exclusie"-modus geplaatst.
2. Zoek de pinhole reset-knop aan de achterkant van het apparaat in het batterijcompartiment.
3. Met de controller in de Verwijder- (Z-Wave-exclusie) modus gebruikt u een paperclip of een soortgelijk object en tikt u op de pinhole-knop. De rode LED van het apparaat gaat continu branden om aan te geven dat het apparaat uit het netwerk is verwijderd.

Ring Alarm Bewegingsmelder – Fabrieksreset

Instructies voor fabrieksinstellingen
1. Om de Ring Alarm Bewegingsmelder terug te zetten naar de fabrieksinstellingen, zoekt u de pinhole reset-knop op het apparaat. Deze bevindt zich in het batterijcompartiment aan de achterkant van het apparaat nadat u de achterste beugel hebt verwijderd.
2. Steek een paperclip of een soortgelijk object in het pinhole, houd de knop 10 seconden ingedrukt.
3. Het apparaat knippert 10 seconden lang continu snel groen. Na ongeveer 10 seconden, wanneer het groene knipperen stopt, laat u de knop los. De rode LED gaat continu branden om aan te geven dat het apparaat uit het netwerk is verwijderd.
Opmerking
Gebruik deze procedure alleen als de primaire netwerkcontroller ontbreekt of anderszins onbruikbaar is.

Wake-Up Notification
Niet van toepassing. De Ring Alarm Bewegingsmelder is een Frequently Listening Receiver Slave (FLiRS)-apparaat en ondersteunt de Wake Up Command Class niet.

Z-Wave Command Classes

Association Command Class

Configuration Command Class

De sensor heeft de volgende ondersteunde configuratieparameters.

Notification Command Class, V8

Leveranciersverklaring van overeenstemming – Verklaring inzake nalevingsinformatie

Unieke identificatiecode: Ring Contact Sensor
Verantwoordelijke partij en partij die de leveranciersverklaring van overeenstemming afgeeft
Ring LLC dba Ring
1523 26th Street
Santa Monica, CA 90404 U.S.A. www.ring.com / Legal@ring.com
FCC-nalevingsverklaring (voor producten die onder deel 15 vallen)
Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken.
Er is echter geen garantie dat er in een bepaalde installatie geen interferentie zal optreden. Als deze apparatuur schadelijke interferentie veroorzaakt bij radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:
• Heroriënteer of verplaats de ontvangende antenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
Naleving van Innovation, Science and Economic Development Canada (ISED)
Dit apparaat bevat licentievrije zender(s)/ontvanger(s) die voldoen aan de licentievrije RSS's van Innovation, Science and Economic Development Canada. De werking is onderworpen aan de volgende twee voorwaarden:
1. Dit apparaat mag geen interferentie veroorzaken.
2. Dit apparaat moet alle interferentie accepteren, inclusief interferentie die een ongewenste werking van het apparaat kan veroorzaken.
CAN ICES-3 (B)/NMB-3(B)
In overeenstemming met de FCC-vereisten voor blootstelling van mensen aan radiofrequente velden, moet het stralende element zo worden geïnstalleerd dat een minimale afstand van 20 cm tot de algemene bevolking wordt aangehouden.
WAARSCHUWING: Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
VOORZICHTIG: Om het risico op elektrische schokken te verminderen, mag u de unit NIET openen. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in de unit. Raadpleeg de klantenservice voor eventuele reparaties.
VOORZICHTIG: Explosiegevaar als de batterij onjuist wordt vervangen. Vervang de batterij alleen door hetzelfde of een gelijkwaardig type dat door de fabrikant wordt aanbevolen. Gooi de gebruikte batterijen weg volgens de instructies van de fabrikant.
Om uw garantiedekking te bekijken, gaat u naar www.ring.com/warranty.

© 2020 Ring LLC of zijn gelieerde ondernemingen.

Ring, Always Home en alle gerelateerde logo's zijn handelsmerken van Ring LLC of zijn gelieerde ondernemingen.
