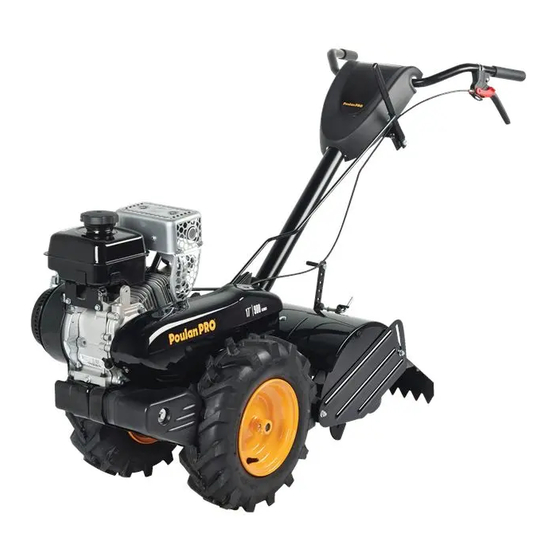

Poulan PRO PRRT900 ACHTERFREES HANDLEIDING

BELANGRIJKE HANDLEIDING Niet weggooien

Lees deze handleiding en volg alle waarschuwingen en veiligheidsinstructies op. Het niet doen hiervan kan leiden tot ernstig letsel.

DRAAG ALTIJD EEN OOGBESCHERMING TIJDENS HET GEBRUIK

VEILIGHEIDSREGELS

Veilige bedieningspraktijken voor gemotoriseerde roterende grondfrezen met loopfunctie

OPLEIDING

• Lees de handleiding zorgvuldig door. Wees grondig vertrouwd met de bedieningselementen en het juiste gebruik van de apparatuur. Weet hoe u het apparaat moet stoppen en de bedieningselementen snel moet uitschakelen.
• Laat kinderen nooit de apparatuur bedienen. Laat volwassenen de apparatuur nooit bedienen zonder de juiste instructies.
• Houd het werkgebied vrij van alle personen, met name kleine kinderen en huisdieren.

VOORBEREIDING

• Inspecteer grondig het gebied waar de apparatuur zal worden gebruikt en verwijder alle vreemde voorwerpen.
• Ontkoppel alle koppelingen en schakel naar neutraal voordat u de motor start.
• Gebruik de apparatuur niet zonder adequate bovenkleding. Draag schoeisel dat de grip op gladde oppervlakken verbetert.
• Behandel brandstof met zorg; het is licht ontvlambaar.
• Gebruik een goedgekeurde brandstofcontainer.
• Voeg nooit brandstof toe aan een draaiende motor of een hete motor.
• Vul de brandstoftank buitenshuis met uiterste zorg. Vul de brandstoftank nooit binnenshuis.
• Plaats de benzinedop stevig terug en ruim gemorste brandstof op voordat u opnieuw start.
• Gebruik verlengsnoeren en stopcontacten zoals gespecificeerd door de fabrikant voor alle eenheden met elektrische aandrijfmotoren of elektrische startmotoren.
• Probeer nooit aanpassingen te maken terwijl de motor draait (behalve waar specifiek aanbevolen door de fabrikant).

WERKING

• Steek geen handen of voeten in de buurt van of onder roterende onderdelen.
• Wees uiterst voorzichtig bij het werken op of het oversteken van grindpaden, trottoirs of wegen. Let op verborgen gevaren of verkeer. Vervoer geen passagiers.
• Nadat u een vreemd voorwerp hebt geraakt, stop de motor, verwijder de draad van de bougie, inspecteer de frees grondig op schade en repareer de schade voordat u de frees opnieuw start en gebruikt.
• Wees voorzichtig om uitglijden of vallen te voorkomen.
• Als het apparaat abnormaal begint te trillen, stop dan de motor en controleer onmiddellijk de oorzaak. Trillingen zijn over het algemeen een waarschuwing voor problemen.
• Stop de motor wanneer u de bedieningspositie verlaat.
• Neem alle mogelijke voorzorgsmaatregelen wanneer u de machine onbeheerd achterlaat. Ontkoppel de frezen, schakel naar neutraal en stop de motor.
• Schakel de motor uit en zorg ervoor dat alle bewegende delen tot stilstand zijn gekomen voordat u gaat schoonmaken, repareren of inspecteren. Koppel de bougiekabel los en houd de draad uit de buurt van de bougie om onbedoeld starten te voorkomen. Koppel het snoer los van elektromotoren.
• Laat de motor niet binnenshuis draaien; uitlaatgassen zijn gevaarlijk.
• Gebruik de frees nooit zonder de juiste beschermkappen, platen of andere veiligheidsvoorzieningen.
• Houd kinderen en huisdieren uit de buurt.
• Overbelast de machinecapaciteit niet door te proberen te diep te frezen met een te hoge snelheid.
• Gebruik de machine nooit met hoge snelheden op gladde oppervlakken. Kijk achterom en wees voorzichtig bij het achteruitrijden.
• Laat nooit omstanders in de buurt van het apparaat komen.
• Gebruik alleen hulpstukken en accessoires die zijn goedgekeurd door de fabrikant van de frees.
• Gebruik de frees nooit zonder goed zicht of licht.
• Wees voorzichtig bij het frezen in harde grond. De frezen kunnen in de grond blijven haken en de frees naar voren stuwen. Als dit gebeurt, laat dan de handgrepen los en houd de machine niet tegen.

ONDERHOUD EN OPSLAG

• Houd machine, hulpstukken en accessoires in veilige staat.
• Controleer regelmatig breekpennen, motorbevestigingsbouten en andere bouten op de juiste stevigheid om er zeker van te zijn dat de apparatuur in veilige staat verkeert.
• Sla de machine nooit op met brandstof in de brandstoftank in een gebouw waar ontstekingsbronnen aanwezig zijn, zoals warmwaterboilers en ruimteverwarmers, wasdrogers en dergelijke. Laat de motor afkoelen voordat u hem in een omheining opbergt.
• Raadpleeg altijd de instructies in de bedieningshandleiding voor belangrijke details als de frees voor een langere periode moet worden opgeslagen.

WAARSCHUWINGEN, BELANGRIJKE PUNTEN EN OPMERKINGEN ZIJN EEN MIDDEL OM DE AANDACHT TE VESTIGEN OP BELANGRIJKE OF KRITIEKE INFORMATIE IN DEZE HANDLEIDING.

WORDT GEBRUIKT OM U EROP TE ATTENDEREN DAT ER EEN MOGELIJKHEID IS DAT DEZE APPARATUUR BESCHADIGD RAAKT.

OPMERKING: Geeft essentiële informatie die u zal helpen een bepaalde set instructies beter te begrijpen, op te nemen of uit te voeren.

Zoek naar dit symbool om belangrijke veiligheidsmaatregelen aan te duiden. Het betekent VOORZICHTIG!!! WEES ALERT!!! UW VEILIGHEID IS IN HET GEDING.

Koppel altijd de bougiekabel los en plaats de draad zo dat deze geen contact kan maken met de bougie om onbedoeld starten te voorkomen bij het opzetten, transporteren, afstellen of repareren.

De uitlaatgassen van deze motor bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken.

PRODUCTSPECIFICATIES

Benzinecapaciteit:	3 Quarts (2.8L) Loodvrije reguliere benzine

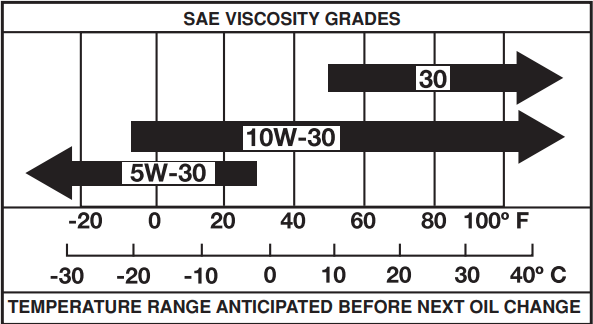

Olie (API-SG-SL): (Capaciteit: 20 oz./0.6L)	SAE 30 (Boven 32°F) SAE 5W-30 (Onder 32°F)
Bougie: (Gap: .030"/0.76mm)	NGK-BPR6ES TORCH-F6RTC

GEFELICITEERD met de aankoop van uw nieuwe frees. Deze is ontworpen, ontwikkeld en vervaardigd om u de best mogelijke betrouwbaarheid en prestaties te bieden.

Mocht u problemen ondervinden die u niet gemakkelijk kunt verhelpen, neem dan contact op met uw dichtstbijzijnde erkende servicecentrum. We hebben competente, goed opgeleide technici en de juiste tools om dit apparaat te onderhouden of te repareren.

Lees en bewaar deze handleiding. De instructies stellen u in staat uw frees op de juiste manier te monteren en te onderhouden. Neem altijd de "VEILIGHEIDSREGELS" in acht.

VERANTWOORDELIJKHEDEN VAN DE KLANT

• Lees en neem de veiligheidsregels in acht.
• Volg een regelmatig schema voor het onderhouden, verzorgen en gebruiken van uw frees.
• Volg de instructies in de paragrafen "Onderhoud" en "Opslag" van deze gebruikershandleiding.

Dit apparaat is uitgerust met een verbrandingsmotor en mag niet worden gebruikt op of in de buurt van een onverbeterd met bos bedekt, met struikgewas bedekt of met gras begroeid land, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale wetten (indien van toepassing). Als een vonkenvanger wordt gebruikt, moet deze door de gebruiker in goede staat worden gehouden.

In de staat Californië is een vonkenvanger wettelijk verplicht (artikel 4442 van de California Public Resources Code). Andere staten kunnen vergelijkbare wetten hebben. Federale wetten zijn van toepassing op federaal land. Neem contact op met uw erkende servicecentrum/afdeling voor een vonkenvanger.

MONTAGE

Uw nieuwe frees is in de fabriek gemonteerd, met uitzondering van de onderdelen die niet gemonteerd zijn voor transportdoeleinden. Om een veilige en correcte werking van uw frees te garanderen, moeten alle onderdelen en hardware die u monteert stevig worden vastgedraaid. Gebruik indien nodig het juiste gereedschap om een goede stevigheid te garanderen.

BENODIGD GEREEDSCHAP VOOR MONTAGE

Een dopsleutelset maakt de montage eenvoudiger. Standaard sleutelmaten worden vermeld.

• (1) Stanleymes
• (1) Bandenspanningsmeter
• (1) Punttang
• (1) 9/16" steeksleutel

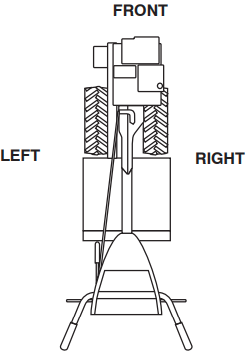

POSITIE VAN DE BEDIENER

(Zie Fig. 1)

Fig. 1

Wanneer in deze handleiding wordt gesproken over de rechter- of linkerhand, wordt bedoeld wanneer u zich in de bedieningspositie bevindt (achter de freeshandgrepen staat).

INHOUD VAN HET HARDWAREPAKKET

(2) Handgreepvergrendelingen

(1) Slotbout 3/8-16 UNC x 1 Grade 5

(1) Zelfborgende moer 3/8-16 UNC

(1) Vlakke sluitring 13/32 x 1 x 11 Gauge

(1) Handgreepvergrendelingshendel

(1) Splitpen

(1) Draaipuntbout 3/8-16 UNC Grade 5

Extra Breekpennen & Clips

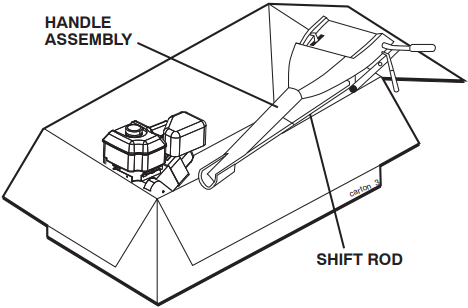

UITPAKKEN VAN DE DOOS

(Zie Fig. 2)

Fig. 2

Wees voorzichtig met blootliggende nietjes bij het hanteren of weggooien van verpakkingsmateriaal.

WEES BIJ HET UITPAKKEN EN MONTEREN VAN DE FREES VOORZICHTIG OM DE KABELS NIET TE REKKEN OF TE KNIKKEN.

• Houd de handgreep vast en knip de kabelbinders door die de handgreep aan het bovenframe en de dieptestok bevestigen. Laat de handgreep op de frees rusten.
• Verwijder het bovenframe van de doos.
• Laat de handgreep langzaam omhoog komen en plaats deze op de doos.
• Knip de rechtervoor- en rechterachterhoeken van de doos naar beneden en leg de zijkant van de doos plat.
• Verwijder het verpakkingsmateriaal van de handgreep.

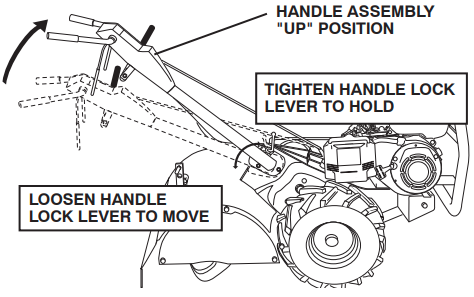

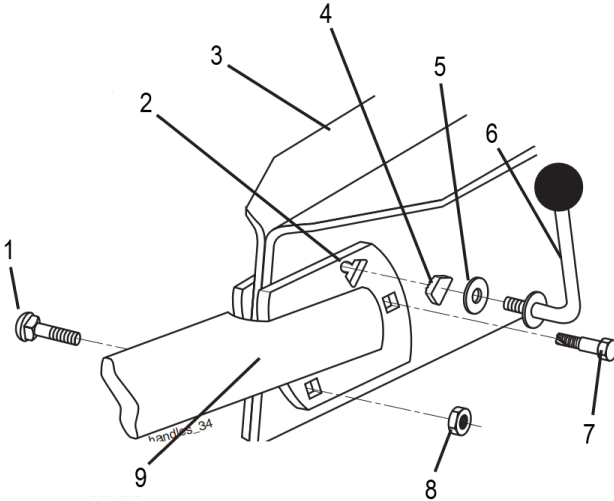

DE HANDGREEP INSTALLEREN

(Zie Fig. 3, 4 en 5)

GEZIEN VANAF DE R.H.-ZIJDE VAN DE FREES

Fig. 3

Fig. 4

Fig. 5

1. SLOTBOUT
2. SLEUF
3. VERSNELLINGSBAK
4. HANDGREEPVERGRENDELING
5. VLAKKE SLUITRING
6. HANDGREEPVERGRENDELINGSHENDEL
7. DRAAIPUNTBOUT
8. BORGMOER
9. HANDGREEPBASE

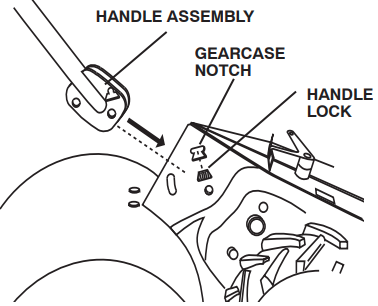

• Steek een handgreepvergrendeling (met de tanden naar buiten gericht) in de inkeping van de versnellingsbak. (Breng vet aan op de gladde kant van de handgreepvergrendeling om de vergrendeling op zijn plaats te houden totdat de handgreep in positie is gebracht.)
• Pak de handgreep vast. Houd deze in de "omhoog"-positie. Zorg ervoor dat de handgreepvergrendeling in de inkeping van de versnellingsbak blijft. Schuif de handgreep in positie.
• Draai de handgreep naar beneden. Steek eerst de achterste slotbout erin, met de boutkop aan de L.H.-zijde van de frees en monteer de borgmoer losjes (zie Fig. 5).
• Steek de draaipuntbout in het voorste deel van de plaat en draai deze vast.
• Knip de resterende hoeken van de doos naar beneden en leg de panelen plat.
• Laat de handgreep zakken. Draai de moer op de slotbout zo vast dat de handgreep met enige weerstand beweegt. Dit maakt het aanpassen gemakkelijker.
• Plaats een vlakke sluitring op het schroefdraadeinde van de handgreepvergrendelingshendel.
• Steek de handgreepvergrendelingshendel door de handgreepbasis en de versnellingsbak. Schroef de handgreepvergrendelingshendel net genoeg in om de hendel op zijn plaats te houden.
• Steek de tweede handgreepvergrendeling (met de tanden naar binnen gericht) in de sleuf van de handgreepbasis (net binnen de sluitring).
• Met de handgreep in de laagste stand, draait u de handgreepvergrendelingshendel stevig vast door deze met de klok mee te draaien. Als u de handgreep in de laagste stand laat staan, kunt u de frees gemakkelijker uit de doos halen.

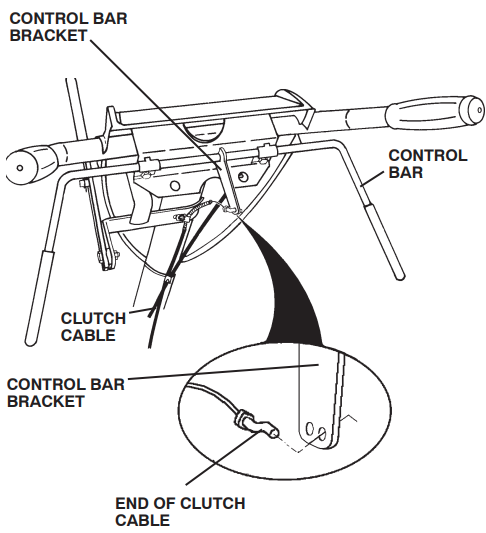

KOPPELINGSKABEL BEVESTIGEN

(Zie Fig. 6)

Fig. 6

• Haak het uiteinde van de koppelingskabel door het gat in de bedieningsbalkbeugel.

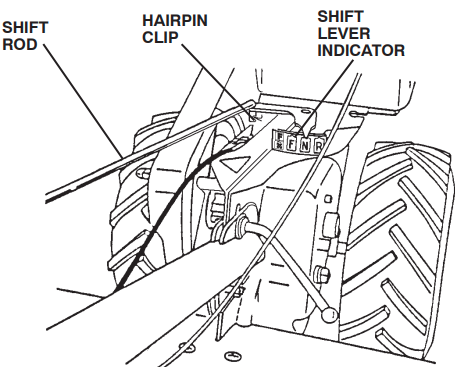

SCHAKELSTANG AANSLUITEN

(Zie Fig. 7)

Fig. 7

• Steek het uiteinde van de schakelstang in het gat van de schakelhendelindicator.
• Steek de splitpen door het gat van de schakelstang om deze vast te zetten.

DE FREES UIT DE KIST HALEN

• Zorg ervoor dat de schakelhendelindicator in de "N"-stand staat (zie Fig. 7).
• Kantel de frees naar voren door de handgreep op te tillen. Scheid de kartonnen afdekking van het nivelleringsscherm.
• Draai de freeshandgreep naar rechts en trek de frees uit de doos.

BANDENSPANNING CONTROLEREN

De banden van uw apparaat zijn in de fabriek te hard opgepompt voor transportdoeleinden. De juiste en gelijke bandenspanning is belangrijk voor de beste freesprestaties.

• Verlaag de bandenspanning tot 20 PSI (1.4 kg/cm²).

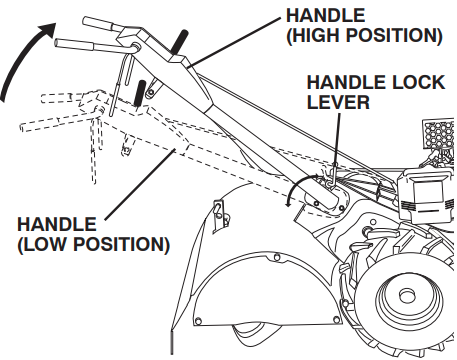

HOOGTE VAN DE HANDGREEP

• De hoogte van de handgreep kan worden aangepast aan de gebruiker. (Zie "DE HOOGTE VAN DE HANDGREEP AANPASSEN" in het gedeelte Service en afstellingen van deze handleiding).

WERKING

KEN UW TUINFREES

LEES DEZE GEBRUIKSAANWIJZING EN VEILIGHEIDSVOORSCHRIFTEN VOORDAT U UW TUINFREES GEBRUIKT.

Vergelijk de illustraties met uw tuinfrees om vertrouwd te raken met de locatie van de verschillende bedieningselementen en aanpassingen. Bewaar deze handleiding voor toekomstig gebruik.

Deze symbolen kunnen op uw tuinfrees of in de bij het product geleverde documentatie voorkomen. Leer en begrijp hun betekenis.

FREZEN

VOORUIT

NEUTRAAL

ACHTERUIT

VOORZICHTIG OF WAARSCHUWING

MOTOR AAN

MOTOR UIT

SNEL

LANGZAAM

CHOKE (VERSTIKKING)

BRANDSTOF

OLIE

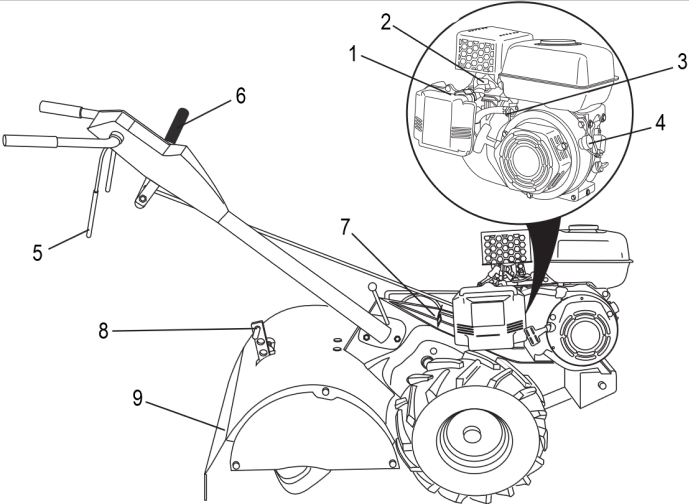

Fig. 8

1. CHOKE CONTROL (CHOKE-BEDIENING)
   Wordt gebruikt bij het starten van een koude motor.
2. THROTTLE CONTROL (GASREGELAAR)
   Regelt het motortoerental.
3. FUEL VALVE (BRANDSTOFKRAAN)
   Wordt gebruikt om de brandstof uit en aan te zetten.
4. ON/OFF SWITCH (AAN/UIT-SCHAKELAAR)
   Wordt gebruikt om de motor te STOPPEN (STOPPEN).
5. DRIVE CONTROL BAR (AANDRIJFBEDIENINGSSTANG)
   Wordt gebruikt om de frezen in te schakelen.
6. SHIFT LEVER (SCHAKELHENDEL)
   Wordt gebruikt om de versnellingen van de transmissie te schakelen.
7. SHIFT LEVER INDICATOR (SCHAKELHENDELINDICATOR)
   Geeft aan in welke versnelling de transmissie staat.
8. DEPTH STAKE (DIEPTE-INSTELPEN)
   Regelt de diepte waarop de tuinfrees graaft.
9. LEVELING SHIELD (EGALISATIESCHERM)
   Egaliseert de gefreesde grond.

RECOIL STARTER HANDLE (STARTERGREP) - Wordt gebruikt om de motor te starten.

De werking van een tuinfrees kan ertoe leiden dat vreemde voorwerpen in de ogen worden geslingerd, wat ernstige oogschade kan veroorzaken. Draag altijd een veiligheidsbril of oogbescherming voordat u uw tuinfrees start en tijdens het frezen. We bevelen een breedbeeld veiligheidsmasker aan voor over een bril of een standaard veiligheidsbril.

HOE U UW TUINFREES GEBRUIKT

Weet hoe u alle bedieningselementen moet bedienen voordat u brandstof en olie toevoegt of probeert de motor te starten.

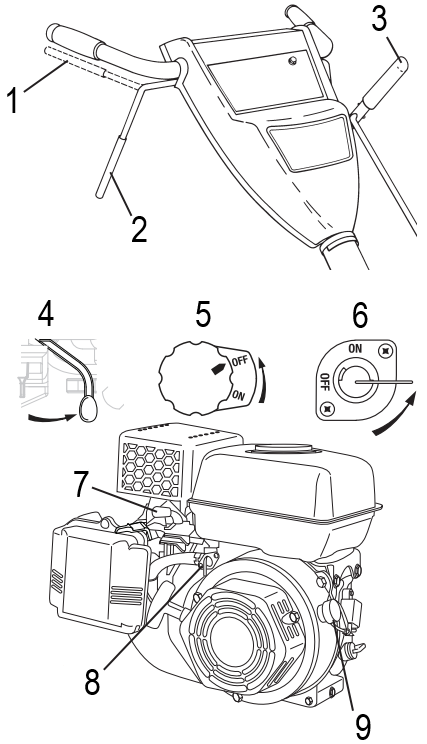

STOPPEN

(Zie Fig. 9)

1. DRIVE CONTROL BAR "ENGAGED" (INGESCHAKELDE) POSITION (AANDRIJFBEDIENINGSSTANG "INGESCHAKELDE" (INGESCHAKELDE) STAND)
2. DRIVE CONTROL BAR "DISENGAGED" (UITGESCHAKELDE) POSITION (AANDRIJFBEDIENINGSSTANG "UITGESCHAKELDE" (UITGESCHAKELDE) STAND)
3. SHIFT LEVER (SCHAKELHENDEL)
4. THROTTLE CONTROL (GASREGELAAR)
5. ENGINE SWITCH (MOTORSCHAKELAAR)
6. FUEL VALVE (BRANDSTOFKRAAN)
7. THROTTLE CONTROL (GASREGELAAR)
8. FUEL VALVE (BRANDSTOFKRAAN)
9. ENGINE SWITCH (MOTORSCHAKELAAR)

TINES (FREZEN)

1. Laat de aandrijfbediening los om de beweging te stoppen.
2. Zet de schakelhendel in de "N" (neutraal) stand.

ENGINE (MOTOR)

2. Zet de gasregelaar in de "SLOW" (LANGZAAM) stand en laat de motor langzaam draaien om af te koelen.
3. Zet de motorschakelaar in de "OFF" (UIT) stand.
4. Zet de hendel van de brandstofkraan in de "OFF" (UIT) stand.

OPMERKING: GEBRUIK NOOIT DE CHOKE (VERSTIKKING) OM DE MOTOR TE STOPPEN.

OM DE MOTOR IN NOODGEVALLEN TE STOPPEN (STOPPEN), ZET U DE MOTORSCHAKELAAR IN DE UIT-STAND (UIT-STAND).

FREZEN - MET WIELAANDRIJVING

• Laat altijd de aandrijfbedieningsstang los voordat u de schakelhendel in een andere stand zet.
• De freesbeweging wordt bereikt door de schakelhendel in de stand () freesstand te zetten en de aandrijfbedieningsstang in te schakelen.

VOORUIT - ALLEEN WIELEN/FREZEN GESTOPT

• Laat de aandrijfbedieningsstang los en zet de schakelhendelindicator in de "F" (vooruit) stand. Schakel de aandrijfbedieningsstang in en de tuinfrees zal vooruit bewegen.

ACHTERUIT - ALLEEN WIELEN/FREZEN GESTOPT

• GA NIET RECHTSTREEKS ACHTER DE TUINFREES STAAN.
• Laat de aandrijfbedieningsstang los.
• Zet de gasregelaar in de "SLOW" (LANGZAAM) stand.
• Zet de schakelhendelindicator in de "R" (achteruit) stand.
• Houd de aandrijfbedieningsstang tegen de handgreep om de beweging van de tuinfrees te starten.

MOEILIJK TE SCHAKELEN

• Schakel de aandrijfbedieningsstang kort in en laat deze los, of beweeg de tuinfrees heen en weer totdat u kunt schakelen.

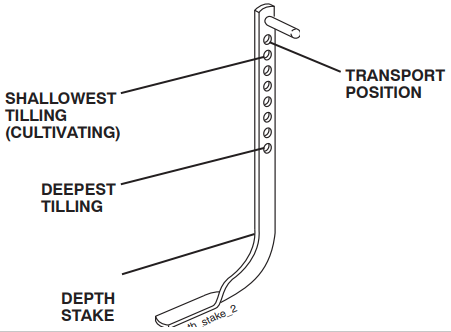

DIEPTE-INSTELPEN

(Zie Fig. 10)

Fig. 10

De diepte-instelpen kan omhoog of omlaag worden gebracht om u meer veelzijdigheid te bieden bij het frezen en cultiveren, of om uw tuinfrees gemakkelijker te kunnen vervoeren.

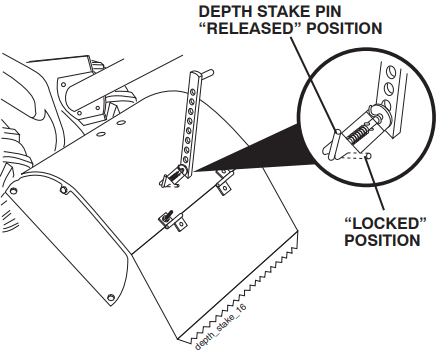

FREZEN

(Zie Fig. 11)

Fig. 11

• Maak de pen van de diepte-instelpen los. Trek de diepte-instelpen omhoog voor een grotere freesdiepte. Plaats de pen van de diepte-instelpen in het gat van de diepte-instelpen om deze in de stand te vergrendelen.
• Zet de schakelhendelindicator in de freesstand.
• Houd de aandrijfbedieningsstang tegen de handgreep om de freesbeweging te starten. De frezen en wielen zullen beide draaien.
• Zet de gasregelaar in de "FAST" (SNEL) stand voor diep frezen. Om te cultiveren, kan de gasregelaar op elke gewenste snelheid worden ingesteld, afhankelijk van hoe snel of langzaam u wilt cultiveren.

LAAT ALTIJD DE AANDRIJFBEDIENINGSSTANG LOS VOORDAT U DE SCHAKELHENDEL IN EEN ANDERE STAND ZET.

DRAAIEN

• Laat de aandrijfbedieningsstang los.
• Zet de gasregelaar in de "SLOW" (LANGZAAM) stand.
• Zet de schakelhendelindicator in de "F" (vooruit) stand. De frezen draaien niet.
• Til de handgreep op om de frezen uit de grond te tillen.
• Zwenk de handgreep in de tegenovergestelde richting waarin u wilt draaien, en pas op dat u uw voeten en benen uit de buurt van de frezen houdt.
• Wanneer u uw draai hebt voltooid, laat u de aandrijfbedieningsstang los en laat u de handgreep zakken. Zet de schakelhendel in de freesstand en zet de gasregelaar op de gewenste snelheid. Om te beginnen met frezen, houdt u de aandrijfbedieningsstang tegen de handgreep.

VOOR TRANSPORT

Voordat u de tuinfrees optilt of vervoert, laat u de motor en de uitlaatdemper afkoelen. Koppel de bougiekabel los. Tap de benzine uit de brandstoftank.

RONDOM HET ERF

• Maak de pen van de diepte-instelpen los. Beweeg de diepte-instelpen omlaag naar het bovenste gat voor het transport van de tuinfrees. Plaats de pen van de diepte-instelpen in het gat van de diepte-instelpen om deze in de stand te vergrendelen. Dit voorkomt dat de frezen over de grond schuren.
• Zet de schakelhendelindicator in de "F" (vooruit) stand voor transport.
• Houd de aandrijfbedieningsstang tegen de handgreep om de beweging van de tuinfrees te starten. De frezen draaien niet.
• Zet de gasregelaar op de gewenste snelheid.

IN DE STAD

• Koppel de bougiekabel los.
• Tap de brandstoftank af.
• Vervoer in rechtopstaande stand om olielekkage te voorkomen.

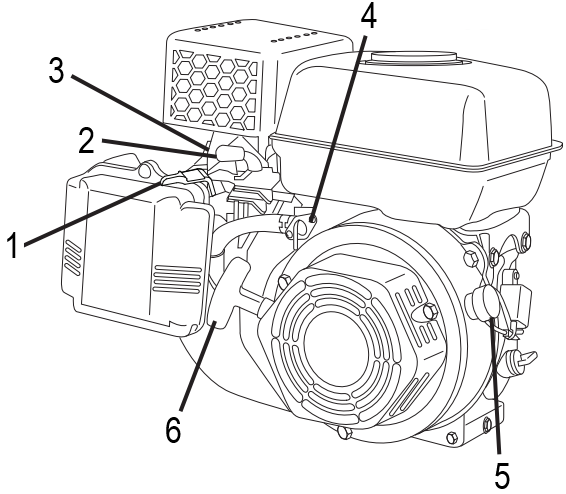

VOORDAT U DE MOTOR START

WEES ZEER VOORZICHTIG OM TE VOORKOMEN DAT ER VUIL IN DE MOTOR KOMT BIJ HET CONTROLE OF BIJVULLEN VAN OLIE OF BRANDSTOF. GEBRUIK SCHONE OLIE EN BRANDSTOF EN BEWAAR DEZE IN GOEDGEKEURDE, SCHONE, AFGEDEKTE CONTAINERS. GEBRUIK SCHONE VULTRECHTERS.

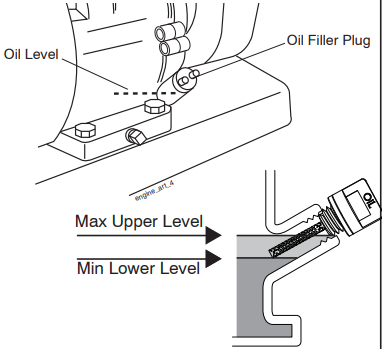

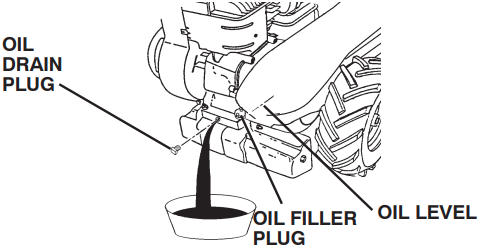

VUL DE MOTOR MET OLIE

(Zie Fig. 12)

Fig. 12

1. Verwijder het label van de motor.
2. Met de motor waterpas, verwijdert u de vuldop van de motorolie.
3. Vul de motor met olie tot aan het punt van overlopen. Zie "PRODUCTSPECIFICATIES" voor de geschatte capaciteit. Alle olie moet voldoen aan A.P.I. Service Classificatie SG-SL.
4. Kantel de tuinfrees naar achteren op de wielen en zet hem vervolgens weer waterpas.
5. Met de motor waterpas, vult u indien nodig bij tot aan het punt van overlopen. Plaats de vuldop van de olie terug.

• Voor gebruik bij koud weer moet u de olie vervangen om het starten te vergemakkelijken (zie "OLIEVISCOSITEITSTABEL" in het hoofdstuk Onderhoud van deze handleiding).
• Om de motorolie te verversen, zie het hoofdstuk Onderhoud van deze handleiding.

BRANDSTOF TOEVOEGEN

• Vul de brandstoftank tot de onderkant van de vulhals. Niet te vol doen. Gebruik verse, schone, gewone loodvrije benzine met een minimum van 87 octaan. (Het gebruik van loodhoudende benzine zal de koolstof- en loodoxideafzettingen verhogen en de levensduur van de kleppen verkorten). Meng geen olie met benzine. Koop brandstof in hoeveelheden die binnen 30 dagen kunnen worden gebruikt om de versheid van de brandstof te garanderen.

Vul tot binnen 1/2 inch van de bovenkant van de brandstoftank om morsen te voorkomen en ruimte te laten voor brandstofuitzetting. Als er per ongeluk benzine is gemorst, verplaatst u de machine uit de buurt van de plaats waar is gemorst. Vermijd het creëren van een ontstekingsbron totdat de benzinedampen zijn verdwenen.
Veeg gemorste olie of brandstof af. Bewaar, mors of gebruik geen benzine in de buurt van open vuur.

WANNEER U BIJ TEMPERATUREN ONDER 32°F(0°C) WERKT, GEBRUIK DAN VERSE, SCHONE WINTERKWALITEIT BENZINE OM EEN GOEDE START BIJ KOUD WEER TE GARANDEREN.

Brandstoffen met alcohol (gasohol genoemd of met ethanol of methanol) kunnen vocht aantrekken, wat leidt tot scheiding en vorming van zuren tijdens opslag. Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd voordat het 30 dagen of langer wordt opgeslagen. Tap de brandstoftank af, start de motor en laat hem draaien totdat de brandstofleidingen en de carburateur leeg zijn. Gebruik volgend seizoen verse brandstof. Zie de opslaginstructies voor meer informatie. Gebruik nooit motor- of carburateurreinigers in de brandstoftank, omdat er permanente schade kan ontstaan.

OM DE MOTOR TE STARTEN

(Zie Fig. 13)

Fig. 13

1. Choke Control (Choke-bediening)
2. Throttle Control (Gasregelaar)
3. Spark Plug (Bougie)
4. Fuel Valve (Brandstofkraan)
5. Engine Switch (Motorschakelaar)
6. Recoil Starter (Terugslagstarter)

HOUD DE FRESEN IN DE "UIT" (UIT) STAND BIJ HET STARTEN VAN DE MOTOR.

Wanneer u de motor voor de eerste keer start of als de motor zonder brandstof is komen te zitten, zijn er extra trekken aan de terugslagstarter nodig om de brandstof van de tank naar de motor te verplaatsen.

1. Zorg ervoor dat de bougiekabel goed is aangesloten.
2. Zet de brandstofkraan in de "ON" (AAN) stand.
3. Om een koude motor te starten, zet u de chokehendel in de "ON" (AAN) stand.
4. Beweeg de gashendel weg van de "SLOW" (LANGZAAM) stand, ongeveer 1/3 van de weg naar de "FAST" (SNEL) stand.
5. Zet de motorschakelaar in de "ON" (AAN) stand. Trek het touw langzaam uit totdat de motor het begin van de compressiecyclus bereikt (het touw zal op dit punt iets harder trekken).
6. Trek snel aan de terugslagstarter. Laat de startergreep niet tegen de starter terugklappen. Herhaal indien nodig.

OPMERKING: ALS DE MOTOR WEL AANSLAAT, MAAR NIET START, ZET U DE CHOKE (VERSTIKKING) IN DE HALF-CHOKE (HALF-VERSTIKKING) STAND. TREK AAN DE TERUGSLAGSTARTER TOTDAT DE MOTOR START.

7. Als de chokehendel in de "ON" (AAN) stand is gezet om de motor te starten, zet u deze geleidelijk in de tegenovergestelde stand naarmate de motor opwarmt.

OPMERKING: EEN WARME MOTOR VEREIST MINDER CHOKING (VERSTIKKING) OM TE STARTEN.

8. Zet de gasregelaar in de gewenste bedrijfsstand.
9. Laat de motor een paar minuten opwarmen voordat u de frezen inschakelt.

OPMERKING: ALS DE MOTOR NIET START, ZIE DE PROBLEEMOPLOSSINGSPUNTEN.

TIPS VOOR HET FREZEN

Totdat u gewend bent aan het hanteren van uw tuinfrees, begint u het eigenlijke gebruik in het veld met de gashendel in de langzame stand (halverwege tussen "FAST" (SNEL) en "IDLE" (STATIONAIR)).

• Frezen is graven in, omkeren en openbreken van vastgepakte grond voor het planten. Losse, niet-ingepakte grond helpt de wortelgroei. De beste freesdiepte is 4" tot 6" (10-15 cm). Een tuinfrees zal ook de grond ontdoen van ongewenste vegetatie. De ontbinding van dit plantaardig materiaal verrijkt de bodem. Afhankelijk van het klimaat (regenval en wind) kan het raadzaam zijn om de grond aan het einde van het groeiseizoen te frezen om de grond verder te conditioneren.
• U zult het frezen veel gemakkelijker vinden als u een niet-gefreesde rij tussen de doorgangen laat liggen. Ga dan terug tussen de gefreesde rijen. (Zie Fig. 14) Er zijn twee redenen om dit te doen. Ten eerste zijn brede bochten veel gemakkelijker te nemen dan omkeren. Ten tweede zal de tuinfrees zichzelf en u niet naar de rij ernaast trekken.

  Fig. 14
• De bodemgesteldheid is belangrijk voor een goed frezen. Frezen zullen niet gemakkelijk droge, harde grond binnendringen, wat kan bijdragen aan overmatig stuiteren en moeilijke hantering van uw tuinfrees. Harde grond moet voor het frezen worden bevochtigd; echter, extreem natte grond zal tijdens het frezen "samenballen" of samenklonteren. Wacht tot de grond minder nat is om de beste resultaten te bereiken. Bij het frezen in de herfst, verwijdert u wijnstokken en lang gras om te voorkomen dat ze zich om de freesas wikkelen en uw freeswerkzaamheden vertragen.
• Leun niet op de handgreep. Dit haalt het gewicht van de wielen en vermindert de tractie. Om door een echt zwaar stuk grasmat of harde grond te komen, oefent u opwaartse druk uit op de handgreep of laat u de diepte-instelpen zakken.

CULTIVEREN

Cultiveren is het vernietigen van het onkruid tussen de rijen om te voorkomen dat ze voeding en vocht onttrekken aan de planten. Tegelijkertijd zal het openbreken van de bovenste laag van de bodemkorst helpen om vocht in de bodem vast te houden. De beste freesdiepte is 1" tot 3" (2,5-7,5 cm). Laat de buitenste zijschermen zakken om kleine planten te beschermen tegen begraven worden.

• Cultiveer op en neer de rijen met een snelheid die de frezen in staat stelt om onkruid uit te roeien en de grond in ruwe toestand achter te laten, waardoor verdere groei van onkruid en gras wordt bevorderd (zie Fig. 15).

  Fig. 15

BREEKBOUTEN VAN DE FREES

De freesassemblages op uw tuinfrees zijn met breekbouten aan de freesas bevestigd (zie "FREES VERVANGEN" in het hoofdstuk Onderhoud en afstelling van deze handleiding).

Als de tuinfrees ongewoon overbelast of vastloopt, zijn de breekbouten ontworpen om te breken voordat er interne schade aan de transmissie optreedt.

• Als de breekbout(en) breken, vervang ze dan alleen door de exemplaren die in het hoofdstuk Onderdelen van deze handleiding staan.

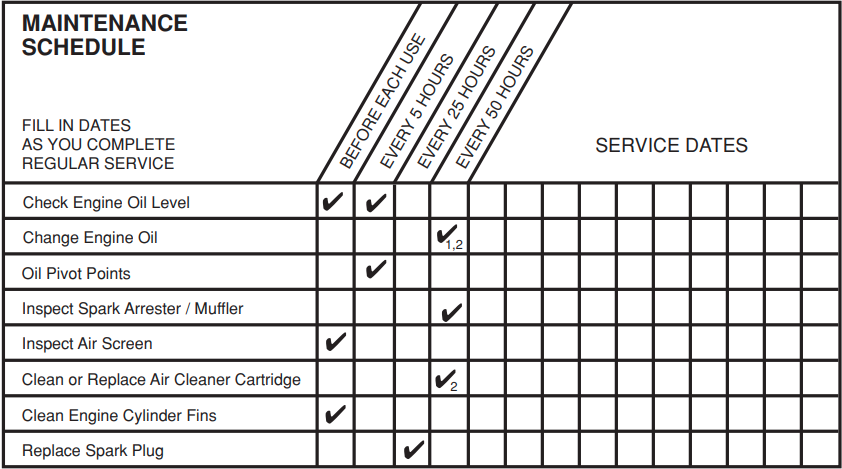

ONDERHOUD

1. Laad vaker op bij gebruik onder zware belasting of bij hoge omgevingstemperaturen.
2. Voer vaker onderhoud uit bij gebruik in vuile of stoffige omstandigheden.

ALGEMENE AANBEVELINGEN

De garantie op deze grondfrees dekt geen onderdelen die zijn blootgesteld aan misbruik of nalatigheid door de gebruiker. Om de volledige waarde van de garantie te ontvangen, moet de gebruiker de grondfrees onderhouden zoals aangegeven in deze handleiding.

Sommige aanpassingen moeten periodiek worden uitgevoerd om uw grondfrees goed te onderhouden.

Alle aanpassingen in het gedeelte Service en Afstellingen van deze handleiding moeten minstens één keer per seizoen worden gecontroleerd.

• Eén keer per jaar dient u de bougie te vervangen, het luchtfilter te reinigen of te vervangen, en de freesmessen en riemen te controleren op slijtage. Een nieuwe bougie en een schoon luchtfilter zorgen voor een correcte lucht-brandstofverhouding en helpen uw motor beter te lopen en langer mee te gaan.

VOOR ELK GEBRUIK

• Controleer het motoroliepeil.
• Controleer de werking van de freesmessen.
• Controleer op losse bevestigingsmiddelen.

SMERING

Houd de unit goed gesmeerd (zie "SMEERTABEL").

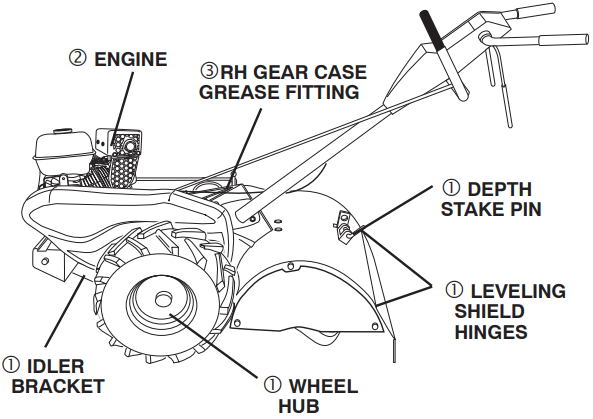

SMEERTABEL

1. SAE 30 OF 10W-30 MOTOROLIE
2. ZIE ONDERHOUD "MOTOR" GEDEELTE
3. EP #1 VET

Koppel de bougiekabel los voordat u onderhoud uitvoert (behalve carburateur afstelling) om onbedoeld starten van de motor te voorkomen.
Voorkom brand! Houd de motor vrij van gras, bladeren, gemorste olie of brandstof. Verwijder brandstof uit de tank voordat u de unit kantelt voor onderhoud. Reinig het gebied rond de uitlaatdemper van al het gras, vuil en afval.
Raak de hete uitlaatdemper of cilindervinnen niet aan, omdat contact brandwonden kan veroorzaken.

MOTOR

SMERING

Gebruik alleen hoogwaardige detergent motorolie met API service classificatie SG-SL. Selecteer de SAE viscositeitsklasse van de olie op basis van de verwachte temperatuur.

Fig. 16

OPMERKING: Hoewel multi-viscositeit oliën (5W-30, 10W-30, enz.) het starten bij koud weer verbeteren, zullen deze multi-viscositeit oliën leiden tot een verhoogd olieverbruik bij gebruik boven 40°F (4°C). Controleer uw motoroliepeil vaker om mogelijke motorschade door een laag oliepeil te voorkomen.

Ververs de olie na elke 25 uur gebruik of minstens één keer per jaar als de grondfrees niet 25 uur in één jaar wordt gebruikt.

Controleer het carteroliepeil voordat u de motor start en na elke vijf (5) uur continu gebruik. Voeg SAE 30 motorolie of equivalent toe. Draai de olievuldop elke keer dat u het oliepeil controleert goed vast.

MOTOROLIE VERVERSEN

(Zie Fig. 16 en 17)

Fig. 17

• Bepaal het verwachte temperatuurbereik vóór de olieverversing. Alle olie moet voldoen aan de API service classificatie SG-SL.
• Zorg ervoor dat de grondfrees op een vlakke ondergrond staat.
• Olie loopt gemakkelijker weg als deze warm is.
• Gebruik een trechter om te voorkomen dat er olie op de grondfrees terechtkomt, en vang de olie op in een geschikte container.
• Verwijder de aftapplug. (Voor eenvoudigere verwijdering van de plug gebruikt u een 7/16 12 Pt. dop met verlengstuk.)
• Kantel de grondfrees naar voren om de olie af te tappen.
• Nadat de olie volledig is afgetapt, plaatst u de olieaftapplug terug en draait u deze goed vast.
• Verwijder de olievuldop. Pas op dat er geen vuil in de motor komt.
• Vul de motor bij met olie. Zie "CONTROLEER MOTOROLIEPEIL" in het gedeelte Bediening van deze handleiding.

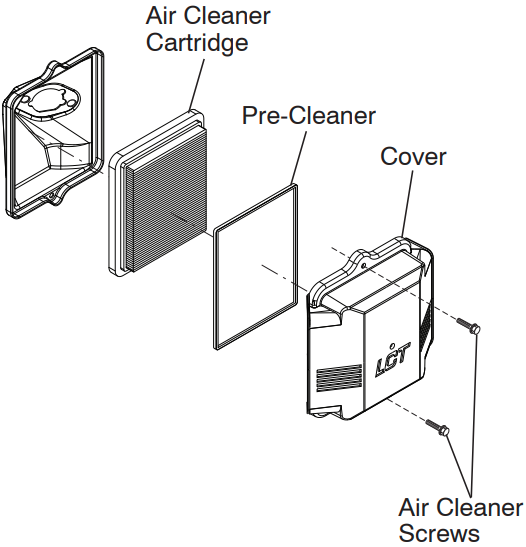

LUCHTFILTER

(Zie Fig. 18)

Fig. 18

Onderhoud het luchtfilterpatroon om de vijfentwintig uur, vaker als de motor in zeer stoffige omstandigheden wordt gebruikt.

1. Draai de luchfilter schroef los.
2. Verwijder het luchtfilterdeksel.
3. Verwijder voorzichtig het luchtfilterpatroon. Wees voorzichtig. Laat geen vuil of afval in de carburateur vallen.
4. Reinig door zachtjes op een vlakke ondergrond te tikken.

OPMERKING: Als het erg vuil of beschadigd is, vervang dan het patroon.

5. Reinig en plaats het deksel terug. Draai de schroef goed vast.

Petroleum oplosmiddelen, zoals kerosine, mogen niet worden gebruikt om het patroon te reinigen. Ze kunnen de aantasting van het patroon veroorzaken. Smeer het patroon niet in met olie. Gebruik geen perslucht om het patroon te reinigen of te drogen.

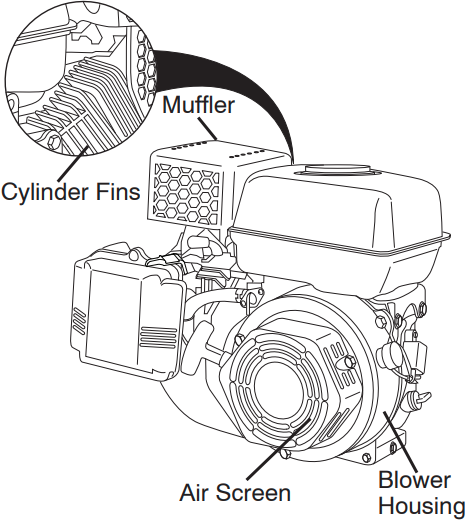

KOELSYSTEEM

(Zie Fig. 19)

Fig. 19

Uw motor is luchtgekoeld. Voor een goede motorprestatie en een lange levensduur houdt u uw motor schoon.

• Reinig het luchtscherm regelmatig met een borstel met stijve haren.
• Verwijder de ventilatorbehuizing en reinig deze indien nodig.
• Houd de cilindervinnen vrij van vuil en kaf.

UITLAATDEMPER

Gebruik de grondfrees niet zonder uitlaatdemper. Manipuleer het uitlaatsysteem niet. Beschadigde uitlaatdempers of vonkenvangers kunnen brandgevaar opleveren. Inspecteer periodiek en vervang indien nodig. Als uw motor is uitgerust met een vonkenvanger scherm assemblage, verwijder deze dan elke 50 uur voor reiniging en inspectie. Vervang indien beschadigd.

BOUGIE

Vervang de bougies aan het begin van elk frees seizoen of na elke 25 uur gebruik, afhankelijk van wat het eerst komt. Het bougietype en de elektrodenafstand staan vermeld in "PRODUCTSPECIFICATIES".

TRANSMISSIE

Uw transmissie is afgesloten en vereist geen smering tenzij deze wordt onderhouden.

REINIGING

Reinig uw grondfrees niet wanneer de motor en transmissie heet zijn. We raden het gebruik van water onder druk (tuinslang, enz.) af om uw unit te reinigen, tenzij het pakking gebied rond de transmissie en de motor uitlaatdemper, het luchtfilter en de carburateur zijn afgedekt om water buiten te houden. Water in de motor verkort de levensduur van uw grondfrees.

• Reinig de motor, wielen, afwerking, enz. van alle vreemde stoffen.
• Houd de afgewerkte oppervlakken en wielen vrij van benzine, olie, enz.
• Bescherm de gelakte oppervlakken met een autowas.

SERVICE EN AFSTELLINGEN

Koppel de bougiekabel los van de bougie en plaats de kabel waar deze geen contact kan maken met de bougie.

GRONDFREES

HANDGREEP HOOGTE AANPASSEN

(Zie Fig. 20)

Fig. 20

Selecteer de handgreephoogte die het meest geschikt is voor uw freesomstandigheden. De handgreephoogte zal anders zijn wanneer de grondfrees in de grond graaft.

• Maak eerst de handgreep vergrendelingshendel los.
• De handgreep kan in verschillende standen worden geplaatst tussen de "HIGH" (HOOG) en "LOW" (LAAG) posities.
• Draai de handgreep vergrendelingshendel na het aanpassen goed vast.

MOTOR

Onderhoud, reparatie of vervanging van de emissie controle apparaten en systemen, die op kosten van de klant worden uitgevoerd, mogen worden uitgevoerd door elk niet-weg motor reparatiebedrijf of individu. Garantiereparaties moeten worden uitgevoerd door een erkende servicepunt van de motorfabrikant.

NOOIT KNUTSELEN AAN DE MOTORREGELAAR, DIE IN DE FABRIEK IS INGESTELD VOOR DE JUISTE MOTORSNELHEID. HET OVERTOEREN VAN DE MOTOR BOVEN DE IN DE FABRIEK INGESTELDE HOGE SNELHEID KAN GEVAARLIJK ZIJN. ALS U DENKT DAT DE MOTOR GEREGULEERDE HOGE SNELHEID MOET WORDEN AANGEPAST, NEEM DAN CONTACT OP MET UW DICHTSTBIJZIJNDE ERKEND SERVICE CENTER/AFDELING, DIE DE JUISTE APPARATUUR EN ERVARING HEEFT OM DE NODIGE AANPASSINGEN TE MAKEN.

BANDENONDERHOUD

Bij het monteren van banden kan overmatige inflatie een explosie veroorzaken, tenzij de hielen goed zitten.

• Handhaaf 20 pond bandenspanning. Als de bandenspanning niet gelijk is, trekt de grondfrees naar één kant.
• Houd banden vrij van benzine of olie, die het rubber kunnen beschadigen.

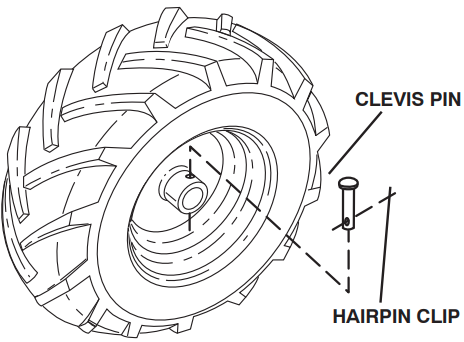

WIEL VERWIJDEREN

(Zie Fig. 21)

Fig. 21

• Plaats blokken onder de transmissie om te voorkomen dat de grondfrees kantelt.
• Verwijder de splitpen en de gaffelpen van het wiel.
• Verwijder het wiel en de band.
• Repareer de band en monteer deze opnieuw.

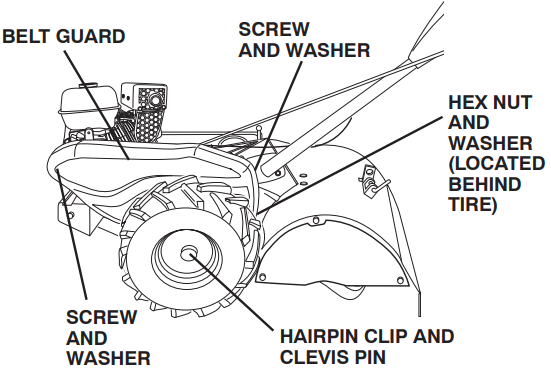

RIEMBESCHERMING VERWIJDEREN (Zie Fig. 22)

Fig. 22

OPMERKING: Voor eenvoudige verwijdering, verwijder de splitpen en de gaffelpen van het linker wiel. Trek het wiel ongeveer 1 inch van de grondfrees af.

• Verwijder twee (2) schroeven van de zijkant van de riembescherming.
• Verwijder de zeskantmoer en sluitring van de onderkant van de riembescherming (achter het wiel).
• Trek de riembescherming uit de unit.
• Vervang de riembescherming door de bovenstaande procedure om te keren.

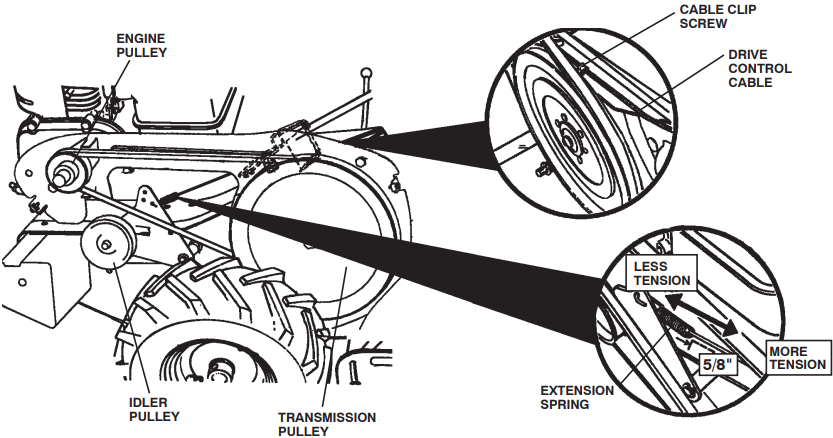

AANDRIJFRIEM VERVANGEN

(Zie Fig. 22 en 23)

Fig. 23

• Verwijder de riembescherming zoals beschreven in "RIEMBESCHERMING VERWIJDEREN".
• Verwijder de oude riem door deze eerst van de motorpoelie te schuiven en vervolgens van de transmissiepoelie te verwijderen.
• Plaats de nieuwe riem in de groef van de transmissiepoelie en in de motorpoelie. DE RIEM MOET IN DE GROEF BOVEN OP DE SPANROL ZITTEN. LET OP DE POSITIE VAN DE RIEM TEN OPZICHTE VAN DE GELEIDERS.
• Controleer de riemafstelling zoals hieronder beschreven.
• Plaats de riembescherming terug.
• Plaats het wiel terug en vervang de gaffelpen en de splitpen.

AANDRIJFRIEM AFSTELLING (Zie Fig. 23)

Voor de juiste riemspanning moet de trekveer ongeveer 5/8 inch (16 mm) uitrekken wanneer de aandrijfbedieningsbalk in de "ENGAGED" (INGESCHAKELDE) positie staat. Deze spanning kan als volgt worden bereikt:

• Draai de kabelklem schroef los die de aandrijfbedieningskabel vasthoudt.
• Schuif de kabel naar voren voor minder spanning en naar achteren voor meer spanning totdat er ongeveer 5/8 inch (16 mm) rek is bereikt terwijl de aandrijfbedieningsbalk is ingeschakeld.
• Draai de kabelklem schroef goed vast.

De freesmessen zijn scherp. Draag handschoenen of andere bescherming bij het hanteren van de freesmessen.

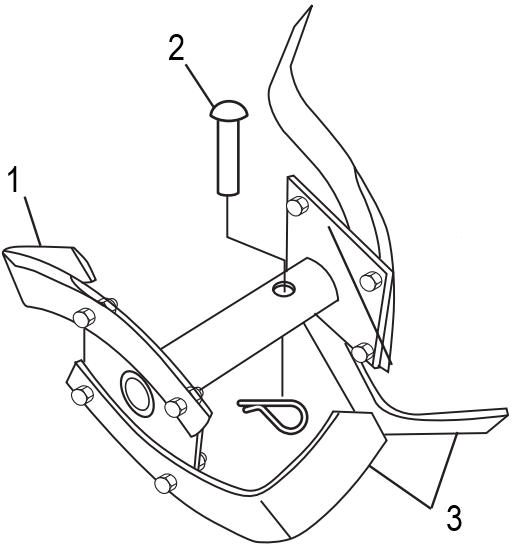

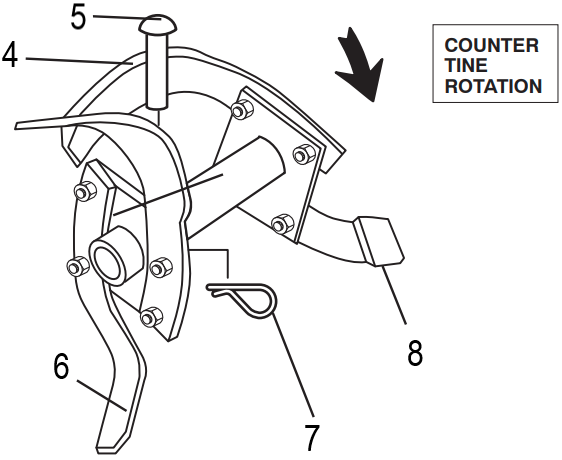

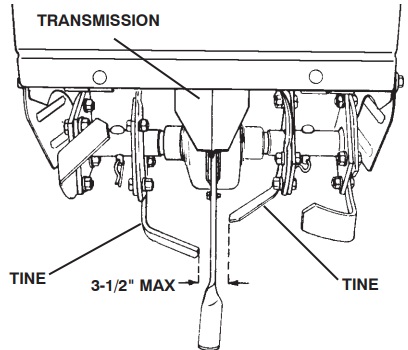

FREESMESSEN VERVANGEN

(Zie Fig. 24, 25 en 26)

Fig. 24

Fig. 25

Fig. 26

1. SCHERPE RAND
2. BREEKBOUT
3. SCHERPE RANDEN
4. SCHERPE RAND
5. BREEKBOUT
6. SCHERPE RAND
7. SPLITPEN
8. SCHERPE RAND

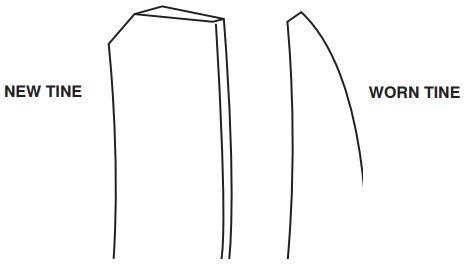

Een slecht versleten freesmes zorgt ervoor dat uw grondfrees harder moet werken en minder diep graaft. Het belangrijkste is dat versleten freesmessen organisch materiaal niet zo effectief kunnen hakken en versnipperen, noch zo diep kunnen begraven als goede freesmessen. Een freesmes dat zo versleten is, moet worden vervangen.

• Om de uitstekende freesprestaties van deze machine te behouden, moeten de freesmessen worden gecontroleerd op scherpte, slijtage en buiging, met name de freesmessen die zich naast de transmissie bevinden. Als de afstand tussen de freesmessen groter is dan 3-1/2 inch, moeten ze worden vervangen of indien nodig worden rechtgebogen.
• Nieuwe freesmessen moeten worden gemonteerd zoals weergegeven in Fig. X3. Geslepen freesmesranden draaien van bovenaf naar achteren.

OPSLAG

Bereid uw grondfrees direct voor op opslag aan het einde van het seizoen of als de unit 30 dagen of langer niet wordt gebruikt.

Sla de grondfrees nooit op met benzine in de tank in een gebouw waar dampen een open vlam of vonk kunnen bereiken. Laat de motor afkoelen voordat u hem in een afgesloten ruimte opbergt.

GRONDFREES

• Reinig de hele grondfrees (zie "REINIGING" in het onderhoudsgedeelte van deze handleiding).
• Inspecteer en vervang indien nodig de riemen (zie de instructies voor het vervangen van de riem in het gedeelte Service en Afstellingen van deze handleiding).
• Smeer zoals aangegeven in het onderhoudsgedeelte van deze handleiding.
• Zorg ervoor dat alle moeren, bouten en schroeven goed vast zitten. Inspecteer bewegende delen op schade, breuk en slijtage. Vervang indien nodig.
• Werk alle geroeste of afgebladderde verfoppervlakken bij; schuur lichtjes voor het schilderen.

MOTOR

BRANDSTOFSYSTEEM

HET IS BELANGRIJK OM TE VOORKOMEN DAT ER GOMAFZETTING ONTSTAAT IN ESSENTIËLE ONDERDELEN VAN HET BRANDSTOFSYSTEEM, ZOALS DE CARBURATEUR, HET BRANDSTOFFILTER, DE BRANDSTOFSLANG OF DE TANK TIJDENS DE OPSLAG. ERVARING WIJST OOK UIT DAT BRANDSTOFFEN MET ALCOHOL (GASOHOL GENOEMD OF MET ETHANOL OF METHANOL) VOCHT KUNNEN AANTREKKEN, WAT LEIDT TOT SCHEIDING EN VORMING VAN ZUREN TIJDENS DE OPSLAG. ZURE GASSEN KUNNEN HET BRANDSTOFSYSTEEM VAN EEN MOTOR BESCHADIGEN TIJDENS DE OPSLAG.

• Maak de brandstoftank leeg door de motor te starten en te laten draaien totdat de brandstofleidingen en de carburateur leeg zijn.
• Gebruik nooit motor- of carburateurreinigers in de brandstoftank of permanent.
• Gebruik volgend seizoen verse brandstof.

LET OP: Brandstofstabilisator is een acceptabel alternatief om de vorming van gomafzettingen in de brandstof tijdens de opslag te minimaliseren. Voeg stabilisator toe aan benzine in de brandstoftank of opslagcontainer. Volg altijd de mengverhouding die op de stabilisatorcontainer staat. Laat de motor na het toevoegen van de stabilisator minstens 10 minuten draaien, zodat de stabilisator de carburateur kan bereiken. Maak de benzinetank en carburateur niet leeg als u brandstofstabilisator gebruikt.

MOTOROLIE

Laat de olie af (met warme motor) en vervang deze door schone olie. (Zie "MOTOR" in het onderhoudsgedeelte van deze handleiding).

CILINDER(S)

• Verwijder de bougie.
• Giet 29 ml olie door het bougiegat in de cilinder.
• Trek de startergreep langzaam een paar keer over om de olie te verdelen.
• Vervang door een nieuwe bougie.

OVERIGE

• Bewaar geen benzine van het ene seizoen op het andere.
• Vervang uw benzinebus als deze begint te roesten. Roest en/of vuil in uw benzine veroorzaken problemen.
• Bewaar uw unit indien mogelijk binnenshuis en dek hem af om hem te beschermen tegen stof en vuil.
• Bedek uw unit met een geschikte beschermhoes die geen vocht vasthoudt. Gebruik geen plastic. Plastic kan niet ademen, waardoor er condensatie ontstaat en uw unit gaat roesten.

DEK DE GRONDFREES NOOIT AF ALS DE MOTOR EN DE UITLAAT NOG WARM ZIJN.

PROBLEEMOPLOSSINGSPUNTEN

Start niet	1	Brandstof op.	1	Vul de brandstoftank.
	2	Brandstofkraan "OFF" (UIT)	2	Zet de brandstofkraan in de "ON" (AAN) stand.
	3	Motorschakelaar "OFF" (UIT)	3	Zet de motorschakelaar in de "ON" (AAN) stand.
	4	Motor niet goed "CHOKED" (VERSTIKT).	4	Zie "TO START ENGINE" (DE MOTOR STARTEN) in het hoofdstuk Bediening.
	5	Motor overstroomd.	5	Wacht enkele minuten voordat u probeert te starten.
	6	Slechte bougie of onjuiste opening.	6	Vervang de bougie of pas de opening aan.
	7	Vuil luchtfilter.	7	Reinig/vervang het luchtfilter.
	8	Water in de brandstof.	8	Maak de brandstoftank en de carburateur leeg en vul de tank opnieuw met verse benzine.
Moeilijk te starten	1	Gasklepbediening niet goed ingesteld.	1	Zie "To Start Engine" (De motor starten) in het hoofdstuk Bediening.
	2	Vuil luchtfilter.	2	Reinig/vervang het luchtfilter.
	3	Slechte bougie of onjuiste opening.	3	Vervang de bougie of pas de opening aan.
	4	Oude of vuile brandstof.	4	Maak de brandstoftank leeg en vul de tank opnieuw met verse, schone benzine.
	5	Losse bougiekabel.	5	Zorg ervoor dat de bougiekabel goed vastzit.
Vermogensverlies	1	Motor is overbelast	1	Stel de dieptestok en de wielen in voor ondieper frezen.
	2	Vuile luchtfilter	2	Reinig/vervang het luchtfilter.
	3	Laag oliepeil/vuile olie.	3	Controleer het oliepeil/ververs de olie.
	4	Defecte bougie.	4	Reinig en stel de opening opnieuw in of vervang de bougie.
	5	Olie in de brandstof	5	Maak de brandstoftank leeg en reinig deze en vul hem opnieuw, en reinig de carburateur.
	6	Oude of vuile brandstof.	6	Maak de brandstoftank leeg en vul de tank opnieuw met verse, schone benzine.
	7	Water in de brandstof.	7	Maak de brandstoftank en de carburateur leeg en vul de tank opnieuw met verse benzine.
	8	Verstopte brandstoftank.	8	Verwijder de brandstoftank en maak deze schoon.
	9	Bougiekabel los.	9	Sluit de bougiekabel aan en draai hem vast.
	10	Vuil motorluchtscherm.	10	Reinig het motorluchtscherm.
	11	Vuile/verstopte geluiddemper.	11	Reinig/vervang de geluiddemper.
	12	Slechte compressie	12	Neem contact op met een gekwalificeerd servicecentrum.
Motor oververhit	1	Laag oliepeil/vuile olie.	1	Controleer het oliepeil/ververs de olie.
	2	Vuil motorluchtscherm.	2	Reinig het motorluchtscherm.
	3	Vuile motor.	3	Reinig de cilindervinnen, het luchtscherm, het gebied rond de geluiddemper
	4	Gedeeltelijk verstopte geluiddemper	4	Verwijder en reinig de geluiddemper.
Excessief stuiteren/moeilijke bediening	1	Grond te droog en hard.	1	Maak de grond vochtig of wacht op gunstiger bodemomstandigheden.
	2	Wielen en dieptestok verkeerd afgesteld.	2	Stel de wielen en de dieptestok af.
Grond balen of klontert samen	1	Grond te nat.	1	Wacht op gunstiger omstandigheden.
Motor draait maar de grondfrees beweegt niet	1	De bediening van de frezen is niet ingeschakeld.	1	Schakel de bediening van de frezen in
	2	V-snaar niet correct afgesteld.	2	Inspecteer/stel de V-snaar af.
	3	V-snaar is van de poelie(s) af.	3	Inspecteer de V-snaar.
Motor draait maar werkt zwaar bij het frezen	1	Te diep frezen.	1	Stel de dieptestok in voor ondieper frezen.
	2	Gasklepbediening niet correct afgesteld.	2	Controleer de instelling van de gasklepbediening.

BEPERKTE GARANTIE

De fabrikant garandeert aan de oorspronkelijke consument-koper dat dit product zoals gefabriceerd vrij is van defecten in materialen en vakmanschap. Gedurende een periode van twee (2) jaar vanaf de aankoopdatum door de oorspronkelijke consument-koper, zullen we naar onze keuze repareren of vervangen, zonder kosten voor onderdelen of arbeid die gemaakt zijn bij het vervangen van onderdelen, elk onderdeel waarvan we vaststellen dat het defect is als gevolg van materialen of vakmanschap. Deze garantie is onderhevig aan de volgende beperkingen en uitsluitingen.

1. Deze garantie is niet van toepassing op de motor of onderdelen daarvan. Raadpleeg de toepasselijke fabrieksgarantie op deze artikelen.
2. Transportkosten voor het verplaatsen van een stroomapparatuur of hulpstuk zijn de verantwoordelijkheid van de koper. Transportkosten voor onderdelen die worden ingediend voor vervanging onder deze garantie moeten door de koper worden betaald, tenzij een dergelijke terugzending door de fabrikant wordt gevraagd.
3. De garantieperiode voor producten die worden gebruikt voor verhuur of commerciële doeleinden is beperkt tot 90 dagen vanaf de datum van de oorspronkelijke aankoop.
4. Deze garantie is alleen van toepassing op producten die correct zijn gemonteerd, afgesteld, bediend en onderhouden in overeenstemming met de verstrekte instructies. Deze garantie is niet van toepassing op producten die zijn blootgesteld aan wijziging, misbruik, verkeerd gebruik, onjuiste montage of installatie, transportschade of normale slijtage van het product.
5. Uitsluitingen: Uitgesloten van deze garantie zijn riemen, tanden, tandadapters, normale slijtage, normale afstellingen, standaard hardware en normaal onderhoud.
6. In het geval dat u een claim heeft onder deze garantie, moet u het product terugbrengen naar een erkende service dealer.

Mocht u nog vragen hebben over deze garantie, neem dan contact op met:

HOP
Customer Service Dept. (Klantenservice)
1030 Stevens Creek Road
Augusta, GA 30907 USA

In Canada contact opnemen met:
HOP
7075 Ordan Drive
Mississauga, Ontario
L5T 1K6

met vermelding van het modelnummer, serienummer en de aankoopdatum van uw product en de naam en het adres van de erkende dealer bij wie het is gekocht.

DEZE GARANTIE IS NIET VAN TOEPASSING OP INCIDENTELE OF GEVOLGSCHADE EN ALLE IMPLICIETE GARANTIES ZIJN BEPERKT TOT DEZELFDE PERIODE DIE HIERIN WORDT VERMELD VOOR ONZE UITDRUKKELIJKE GARANTIES. In sommige gebieden is de beperking van gevolgschade of beperkingen van de duur van een impliciete garantie niet toegestaan, dus de bovenstaande beperkingen of uitsluitingen zijn mogelijk niet op u van toepassing. Deze garantie geeft u specifieke wettelijke rechten en u kunt andere rechten hebben die van plaats tot plaats verschillen.

Dit is een beperkte garantie in de zin van die term zoals gedefinieerd in de Magnuson-Moss Act van 1975.

VOLDOET AAN ANSI-VEILIGHEIDSEISEN
Onze frezen voldoen aan de veiligheidsnormen van het American National Standards Institute.

Bezoek onze website: www.poulan-pro.com

427910 03.11.08 CL Gedrukt in de Verenigde Staten.

Referenties

• Poulan Pro - Buitenapparatuur

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Poulan PRO PRRT900 ACHTERFREES HANDLEIDING

Beschikbare talen
