Brita Redi-Twist USS-334 Handleiding

Benodigde Gereedschappen & Materialen

Belangrijkste Onderdelen

Filter systeemkop

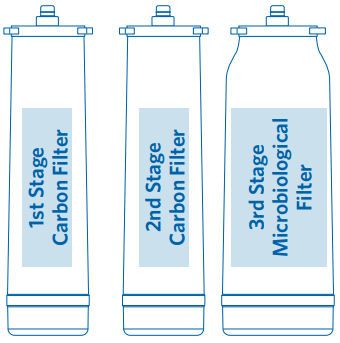

Redi-Twist™ filters (1e, 2e en 3e fase)

Gefilterde waterkraan

1/4" Slangconnector

Secundaire Onderdelen

Montageschroeven

Keukenkraanadapter

Plastic slang

Metalen borgring

Kraanmoer

Benodigde Gereedschappen voor Installatie

Kruiskopschroevendraaier

Verstelbare moersleutel

1/8" boor

Stanleymes

Boor

Meetlint

Veiligheidsbril

Inhoud van de Verpakking

Belangrijkste:

• filter systeemkop met ingebouwde beugel
• Redi-Twist™ filters:
  • (2) koolstoffilters
  • (1) 3e fase micro-biologische filter
• gefilterde waterkraan (kraanhals en basis)

Secundair:

• montageschroeven
• plastic slang
• keukenkraanadapter
• metalen borgring
• kraanmoer

Te kopen fittingen:

• compressiedop (om de slangconnector van de keukenkraan af te dichten)

Optionele items:

• boor met 1/8" boor
• hollewandpluggen of tuimelbouten
• ijzerzaag (voor metalen leidingen)
• loodgieterstape (voor lekkende fittingen)

Handige Tips

Voordat je Begint

• Zoek ruimte in je kast om het waterfiltersysteem te bevestigen.
• Controleer onder de gootsteen om een stevig muuroppervlak te vinden om het filtersysteem te monteren.
  **HET FILTERSYSTEEM MOET IN EEN VERTICALE POSITIE WORDEN GEMONTEERD**
• Plaats het op de kastwand om gemakkelijke toegang te bieden voor toekomstige cartridge-vervangingen.
• Als je iets anders dan een flexibele slang onder je gootsteen hebt, controleer dan of je speciale fittingen moet kopen.
• Sluit de koudwaterafsluiter naar de gootsteen in de keuken af.
• Zet de koudwaterkraan op de gootsteen in de keuken aan om de waterdruk te ontlasten.
• Zorg ervoor dat je de juiste maat compressiedop hebt om de slangconnector van de sproeikop af te sluiten.

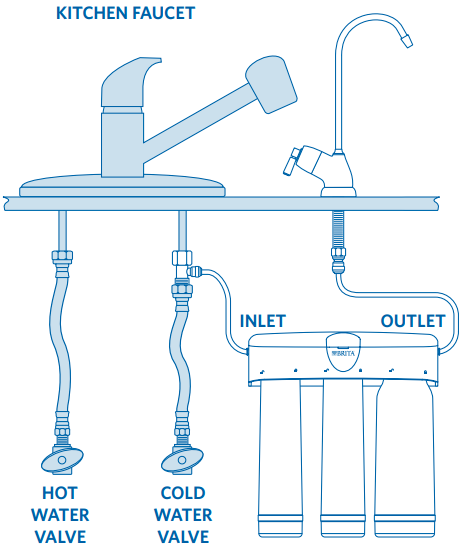

INSTALLATIE VAN FLEXIBELE SLANG

Opmerking: Als je een bestaande extra kraan hebt die je wilt gebruiken, is een kraan nodig die is aangesloten op een 3/8" waterleiding voor informatie & hulp.

Voordat je Begint

Lees alle instructies, specificaties en voorzorgsmaatregelen voordat je je waterfiltersysteem installeert en gebruikt.

LET OP

Voorzorgsmaatregelen: alleen voor koud water gebruik.

Raadpleeg je lokale sanitaire voorschriften en installeer dienovereenkomstig.

Dit filter moet worden beschermd tegen bevriezing, wat kan leiden tot barsten van het filter en waterlekkage.

Vanwege de beperkte levensduur van het product en om kostbare reparaties of mogelijke waterschade te voorkomen, raden we ten zeerste aan om het systeem om de vijf jaar te vervangen. Als de kop van het filter langer dan deze periode in gebruik is, moet deze onmiddellijk worden vervangen. Noteer de datum op de bovenkant van een nieuwe kop om de volgende aanbevolen vervangingsdatum aan te geven.

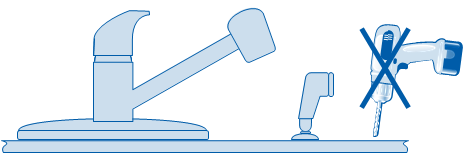

BOOR NIET DOOR EEN VOLLEDIG PORSELEINEN OF GIETIJZEREN GOOTSTEEN. Als je op een volledig porseleinen of gietijzeren gootsteen installeert, moet de kraan worden gemonteerd in een voorgeboord sproeigat of door het aanrecht naast de gootsteen. Als het aanrecht moet worden geboord, zorg er dan voor dat het gebied onder de boorlocatie vrij is van bedrading en leidingen. Zorg er ook voor dat er voldoende ruimte is om de juiste aansluitingen te maken aan de onderkant van de kraanbevestiging. BOOR NIET DOOR AANRECHTEN DIE MEER DAN 1" DIK ZIJN OF AANRECHTEN GEMAAKT VAN TEGELS, MARMER, GRANIET OF EEN SOORTGELIJKE STOF. Raadpleeg een loodgieter of de aanrechtfabrikant voor hulp.

Draag een veiligheidsbril om je ogen te beschermen tijdens het boren.

Zorg ervoor dat alle elektrische apparaten en stopcontacten zijn uitgeschakeld bij de stroomonderbreker voordat je in de kast gaat werken.

Filtratie Feiten

• Deze filters zijn geen waterzuiveraars. Niet gebruiken met water dat microbiologisch onveilig is of van onbekende kwaliteit zonder adequate desinfectie voor of na het systeem. Systemen die zijn gecertificeerd voor Cysts-reductie mogen worden gebruikt op gedesinfecteerd water dat filterbare Cysts kan bevatten.
• Dit systeem is niet bedoeld om afvalwater of ruwe riolering om te zetten in drinkwater.
• Dit apparaat is niet ontworpen om zwavelgeur (rotte eieren geur) veroorzaakt door waterstofsulfide te filteren. Het gebruik van koolstoffilters om zwavelgeur te behandelen kan smaak-/geurproblemen versterken.
• Houd je aan alle staats- en lokale voorschriften met betrekking tot de installatie van waterbehandelingsapparaten.
• De verontreinigingen of andere stoffen die door het waterfilterapparaat worden verminderd, zijn niet noodzakelijk in je water aanwezig.

Bedrijfs- / Onderhoudsgegevens

Deze eenheden zijn bedoeld voor niet-commercieel gebruik. Ze mogen alleen worden gebruikt bij een omgevingstemperatuur tussen 4,4 graden C en 37,7 graden C. Plaatsing van deze eenheden in direct zonlicht of het gebruik van elektrische verwarmingsapparatuur op deze eenheden moet worden vermeden. Vervang de filtercartridge wanneer en zoals aangegeven in de installatie- / bedieningsinstructies die bij elke cartridge zijn inbegrepen. Vervangende filtercartridges zijn verkrijgbaar in de detailhandel.

Aansluiten op een extra kraan

1. Bevestig het filter aan de binnenkant van de kastwand

2. Monteer de extra kraan

3. Bevestig de buizen/fittingen aan de waterleiding/filter

4. Installeer Redi-Twist^TM Filter en test op lekkages


BOOR NIET DOOR EEN VOLLEDIG PORSELEINEN OF GIETIJZEREN GOOTSTEEN. Als u op een volledig porseleinen of gietijzeren gootsteen installeert, moet de kraan worden gemonteerd in een voorgeboord sproeigat of door het aanrechtblad naast de gootsteen. Als het aanrechtblad moet worden geboord, zorg er dan voor dat het gebied onder de boorlocatie vrij is van bedrading en leidingen. Zorg er ook voor dat er voldoende ruimte is om de juiste aansluitingen te maken aan de onderkant van de kraanvoet. BOOR NIET DOOR AANRECHTBLADEN DIE DIKKER ZIJN DAN 1" OF AANRECHTBLADEN GEMAAKT VAN TEGELS, MARMER, GRANIET OF EEN SOORTGELIJKE STOF. Raadpleeg een loodgieter of de fabrikant van het aanrechtblad voor hulp.

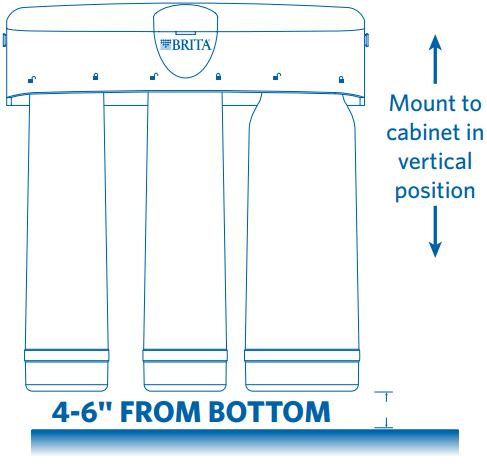

Bevestig de kop aan de binnenkant van de kastwand

Benodigde materialen en gereedschappen

1/8" boor

Boor

Kruiskopschroevendraaier

Veiligheidsbril

Meetlint

Montageschroeven

Opmerking: Monteer het filtersysteem aan een stevige kastwand of muur. Als er geen stevig oppervlak beschikbaar is, gebruik dan holle wandankerbouten of knevelbouten (niet inbegrepen) om aan de muur te bevestigen.

• Zoek een gemakkelijk toegankelijk gebied om het filter te monteren.
• Verwijder de dop van de systeemkop.

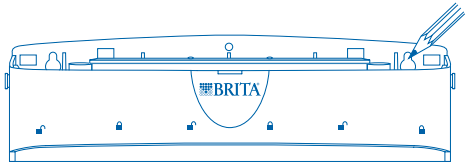

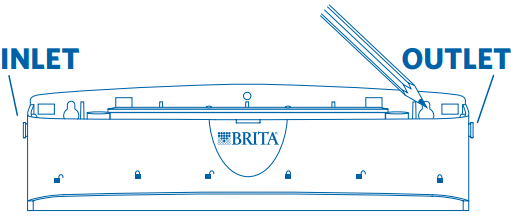

• Meet en markeer de locatie van de montagegaten.

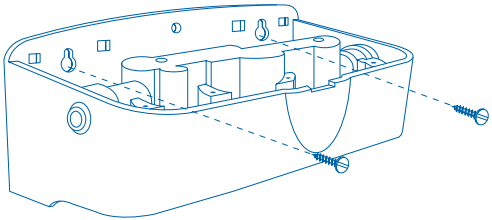

• Monteer de systeemkop aan de wand van de kast.


Monteer de extra kraan

Benodigde materialen en gereedschappen

• Zorg ervoor dat de koudwaterkraan gesloten is.

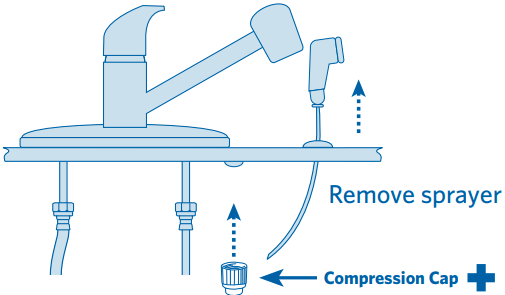

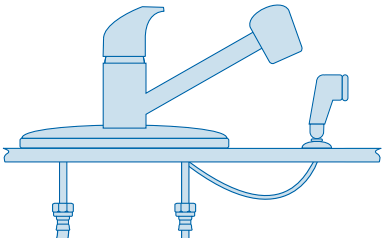

• Koppel de sproeier los van de keukenkraanconnector. Sluit de connector af met een compressiedop*.

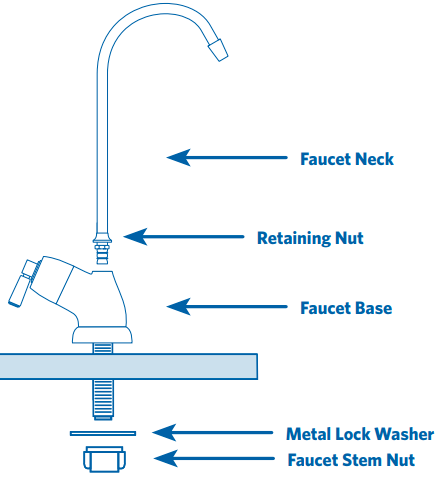

• Zet de kraanhals vast aan de kraanvoet. Steek de hals in de bovenkant van de kraanvoet en draai de borgmoer vast tot deze goed vastzit.

• Schuif de draadstang in de gootsteen of het gat in het aanrechtblad. Zorg ervoor dat de kraan plat op de bovenkant van de gootsteen of het aanrechtblad zit.
• Schuif vanaf de onderkant van de gootsteen de metalen borgring omhoog over de kraanstang. Schroef de kraanmoer omhoog over de kraanstang tot deze gelijk ligt met de metalen borgring tot deze licht vastzit en zorg ervoor dat de kraanuitloop in de juiste positie staat. Draai de moer met uw vingers vast om de kraan aan de gootsteen te bevestigen.

Opmerking: draai de kraanmoer niet vast met een tang, omdat dit de schroefdraad van de kraanstang kan beschadigen.
Verwijder de buisconnector voordat u de metalen borgring en de kraanmoer monteert.

Dit is een item dat u moet kopen bij uw plaatselijke ijzerhandel of loodgietersbedrijf. Maten variëren per kraanfabrikant.

Bevestig buizen / fittingen aan de waterleiding / kop

Benodigde materialen en gereedschappen

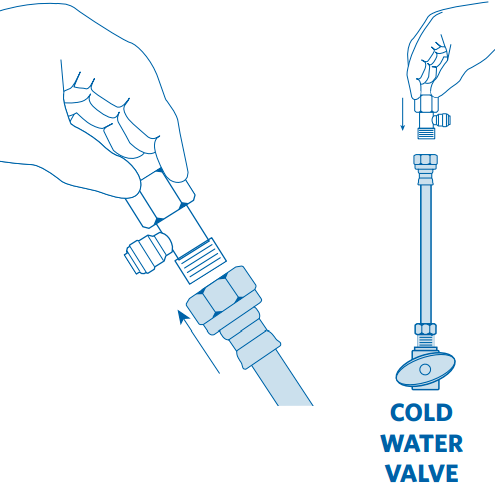

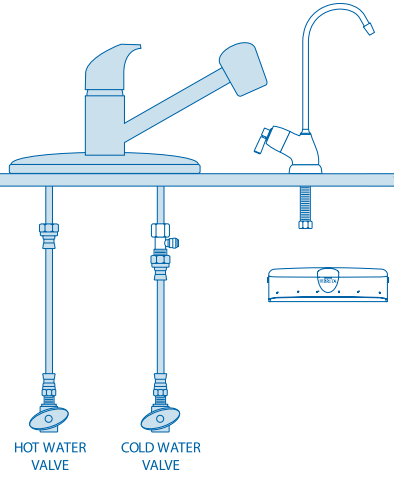

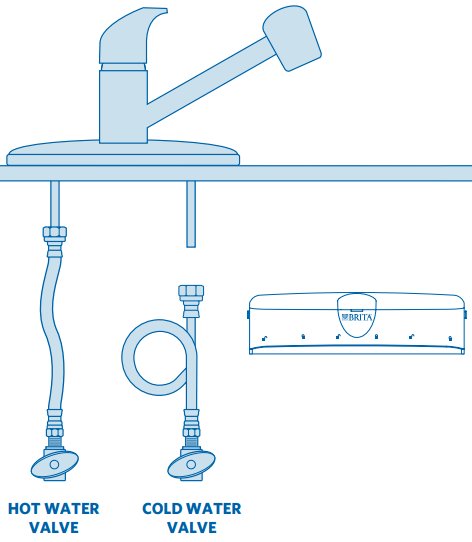

• Koppel de bovenkant van de koudwaterleiding los van de kraanfitting. Zorg ervoor dat de koudwaterafsluiter gesloten is en zet de koudwaterkraan aan.

• Schroef de keukenkraanadapter op het onderste uiteinde van de kraanfitting en het bovenste uiteinde van de koudwaterleiding.

• Let op de positie van de keukenkraanadapter zoals bevestigd aan de koudwaterleiding.

Benodigde materialen en gereedschappen

Hobbymes

maak de uiteinden van de buis nat voordat u ze insteekt
	knip recht af aan beide uiteinden
	niet buigen of knikken
	niet in een hoek afsnijden

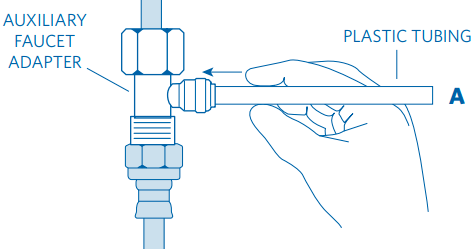

SLUIT HET UITEINDE VAN DE BUIS (A) AAN OP DE ADAPTER VAN DE EXTRA KRAAN

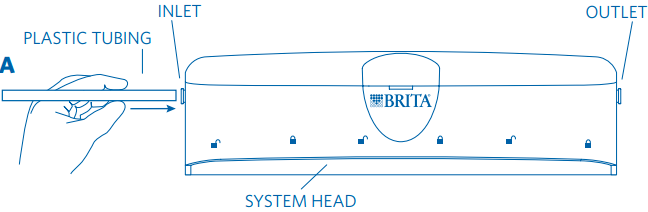

SLUIT VERVOLGENS HET ANDERE UITEINDE VAN DE BUIS (A) AAN OP DE INLAATPOORT OP DE SYSTEEMKOP

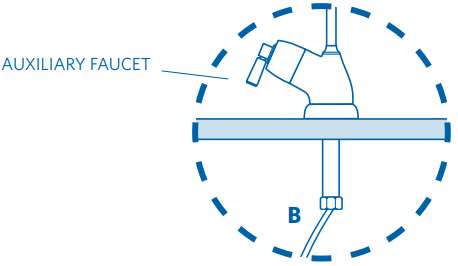

PLAATS VERVOLGENS DE BUIS (B) IN HET UITEINDE VAN DE KRAANSTANG

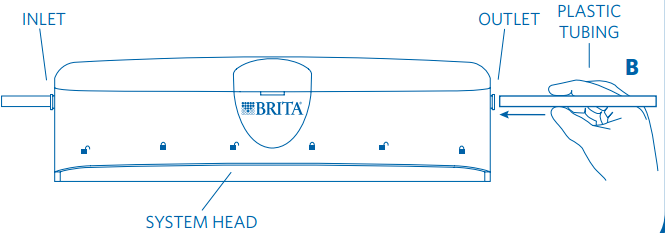

SLUIT TENSLOTTE DE BUIS (B) VAN DE EXTRA KRAAN AAN OP DE UITLAATPOORT OP DE SYSTEEMKOP

• Bepaal de lengtes van de plastic buizen die nodig zijn om aan te sluiten op de adapter van de extra kraan.
• Snijd de plastic buizen aan beide uiteinden recht af op lengte.
• Vermijd extra lange lengtes die knikken in de leiding kunnen veroorzaken.
• Plaats alle buizen in de push-to-fit connectoren zoals afgebeeld.

Installeer Redi-Twist^™ filters en test op lekkages

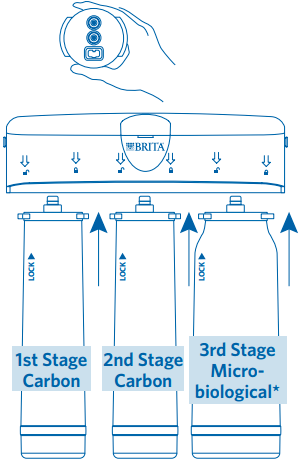

• Houd het Redi-Twist™-filter vast met het etiket naar u toe gericht.

  * Microbiologisch filterpatroon ALTIJD in deze positie
• Plaats het filter omhoog in de systeemkop totdat de twee spuitmonden in de poorten passen.

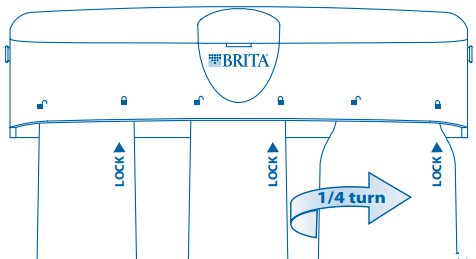

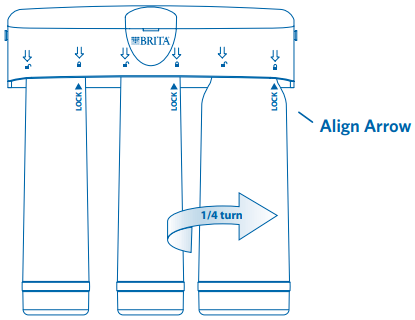

• Draai het Redi-Twist™-filter van links naar rechts (als u er tegenover staat) totdat het stopt.

• Zet de koudwaterafsluiter aan.

• Zet de nieuwe kraan aan. Laat het water ongeveer 10 minuten lopen.
• Controleer op lekkages.
• Als het systeem lekt, sluit dan de koudwaterafsluiter en raadpleeg de handleiding voor probleemoplossing.

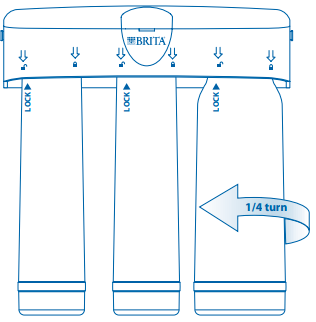

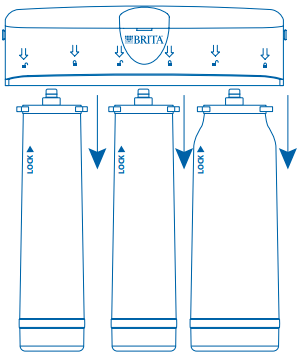

Filter vervangen (elke 6 maanden)

Ga voor een GRATIS herinnering voor het vervangen van het filter naar www.protectplus.com

Opmerking: plaats keukenpapier of een doek onder het filtersysteem om eventuele waterdruppels op te vangen.

Opmerking: de plastic buizen hoeven niet te worden losgekoppeld voor algemeen routineonderhoud en het vervangen van het filter. Plastic buizen kunnen echter gemakkelijk worden losgekoppeld. Sluit gewoon de watertoevoer naar het filtersysteem af. Druk op de grijze kraag rond de fitting terwijl u met de andere hand de plastic buis eruit trekt.

• Draai het Redi-Twist™-filter van rechts naar links (als u er tegenover staat) totdat het loslaat. Verwijder en gooi het gebruikte Redi-Twist™-filter weg.


• Zie stap 4 voor het plaatsen van een nieuw filter.
• Het regelmatig vervangen van het waterfilter zorgt voor optimale prestaties van het waterfiltratiesysteem.
• Noteer de datum waarop het filter is geïnstalleerd op het etiket van de patroontank.

Gids voor probleemoplossing

Lekkage tussen systeemkop en Redi-Twist™-filter

• Verwijder de Redi-Twist™-filter en inspecteer de o-ringen. Zorg ervoor dat ze op hun plaats zitten en vrij zijn van vuil en deeltjes.
• Installeer de Redi-Twist™-filter.
• Zet de koudwatertoevoerkraan open en zet de filterkraan aan.
• Zorg ervoor dat de Redi-Twist™-filter volledig in de vergrendelde positie staat.

Lekkage rondom de extra kraan

• Draai de koudwaterafsluiter dicht.
• Controleer op lekkages rond de compressiekoppeling. Als er lekkage is, controleer dan of alle aansluitingen goed vastzitten.
• Als de lekkage aanhoudt, koppel dan de 1/4" plastic slang los en probeer de ferrule in te pakken met loodgieterstape en draai de compressiemoer vast.

Lekkage rond de aansluiting van de keukenkraan

• Draai de koudwaterafsluiter naar het filtersysteem dicht.
• Zoek de compressiedop op die de sproeislangconnector bedekt.
  • Zorg ervoor dat de dop correct en stevig is geplaatst.
  • Als de lekkage aanhoudt, probeer dan loodgieterstape te gebruiken of kijk of een andere maat dop beter werkt.

Lekkage rond koppelingen

• Draai de koudwaterafsluiter dicht. Druk de grijze kraag op de inlaat- en/of uitlaatfittingen in. Verwijder de slang en inspecteer deze. Repareer/vervang de slang. Sluit de slang opnieuw aan. Zorg ervoor dat deze niet is geknikt.
• Zet de koudwaterafsluiter weer open en zet de kraan voor gefilterd water aan.

Lekkage op de aansluiting van de extra kraanadapter

• Draai de koudwaterafsluiter naar het filtersysteem dicht.
• Zoek de keukenkraanadapter.
  • Als de plastic slang lekt, volg dan de vorige stappen in het gedeelte "Lekkage rond koppelingen".
  • Als de schroefdraad tussen de keukenkraanadapter en de keukenkraanstang lekt, draai deze dan steviger vast. Als de lekkage aanhoudt, koppel dan de plastic slang los en verwijder de keukenkraanadapter. Wikkel de keukenkraanadapter en de koudwatertoevoerleiding in met loodgieterstape en installeer deze opnieuw.
  • Zet de koudwaterafsluiter weer open en zet de kraan voor gefilterd water aan.

Hulp nodig? 1-866-709-2086
Zorg ervoor dat de koudwatertoevoer is afgesloten totdat het lekkageprobleem is opgelost.

Gebruik en onderhoud

Brita^® Redi-Twist^™ Filtratiesysteem USS-334

Het gebruik en de kwaliteit van het water in uw binnenkomende waterleiding beïnvloeden de levensduur van de filterpatronen. Patronen moeten eerder worden vervangen als de waterdruk bij de kraan merkbaar begint te dalen of als het filter niet naar behoren presteert.

Na langere perioden van niet-gebruik wordt aanbevolen het filtersysteem grondig door te spoelen. Laat het water 10 minuten lopen voordat u het gebruikt.

De Redi-Twist^TM-filters die bij dit filtersysteem worden gebruikt, hebben een beperkte levensduur. Veranderingen in smaak, geur en/of waterstroom geven aan dat het filter moet worden vervangen.

Raadpleeg het prestatiegegevensblad voor de gecertificeerde prestaties van specifieke systemen met de vermelde cartridges.

⠀

866.709.2086
Service- & productinformatie

Internet & Mobiel
www.protectplus.com

Gratis installatievideo
www.protectplus.com

Systeem getest en gecertificeerd door NSF International volgens NSF/ANSI-norm 42 voor de reductie van esthetische chloorsmaak & geur en deeltjesklasse I en norm 53 voor de reductie van Atrazine, Cysten, Lood en Lindaan. Systeem getest en gecertificeerd door NSF International volgens NSF-norm P231 voor microbiologische waterzuiveraars en US EPA Guide Standard en Protocol voor het testen van microbiologische waterzuiveraars voor de reductie van bacteriën, virussen en cysten. Systeem getest en gecertificeerd door NSF International volgens NSF/ANSI-norm 372 voor een laag loodgehalte en naleving.
*Raadpleeg het prestatiegegevensblad voor volledige reductiegegevens.

© 2016 Protect Plus. Alle rechten voorbehouden. Redi-Twist™ is een handelsmerk van Protect Plus, LLC. Het BRITA-handelsmerk en -logo zijn geregistreerde handelsmerken van Brita LP en worden onder licentie gebruikt door Protect Plus, LLC. Alle rechten voorbehouden.
