IK Multimedia iRig 2 Gitaar Interface Handleiding

iRig 2

Dank u voor de aankoop van iRig 2.

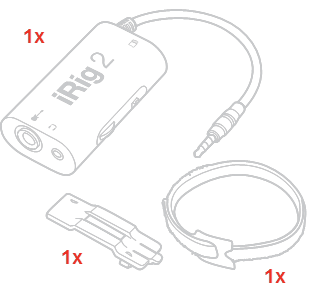

Uw pakket bevat:

• iRig 2
• Sleuf voor klittenbandstrip
• Klittenbandstrip
• Snelstartgids
• Registratiekaart

iRig 2 is de nieuwe en verbeterde versie van de baanbrekende en best verkopende iRig gitaar interface. Met het krachtige geluid en het gestroomlijnde gemak waar u van hield bij iRig, bevat het essentiële nieuwe functies zoals veelzijdige gain control, een 1/4" versterkeruitgang in zijn slanke, zakformaat behuizing. Met de nieuwe 1/4" uitgang kunt u iRig 2 met een versterker gebruiken als onderdeel van uw live rig zonder een adapter te gebruiken. iRig 2 is voorzien van een schakelaar waarmee u kunt kiezen tussen een bewerkt signaal en een schoon "thru" (doorvoer) ingangssignaal. Dit betekent dat u uw mobiele apparaat ook kunt gebruiken als tuner, recorder of ander hulpmiddel terwijl u de zuiverheid van een 100% analoog signaalpad behoudt.

Registreer uw iRig 2

Door te registreren krijgt u toegang tot technische ondersteuning, activeert u uw garantie en ontvangt u gratis JamPoints™ die aan uw account worden toegevoegd. Met JamPoints™ kunt u kortingen krijgen op toekomstige IK-aankopen! Door u te registreren, blijft u ook op de hoogte van de nieuwste software-updates en IK-producten.

Registreer u op: www.ikmultimedia.com/registration

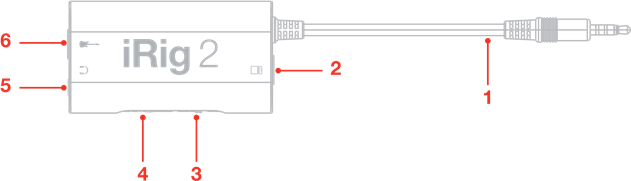

iRig 2 Overzicht

1. Vaste 1/8" TRRS-kabel
2. 1/4" TS-versterkeruitgang
3. THRU-FX-schakelaar
4. Ingangsniveau regeling
5. 1/8" stereo hoofdtelefoonuitgang
6. 1/4" TS-instrumentingang

Installatie en setup

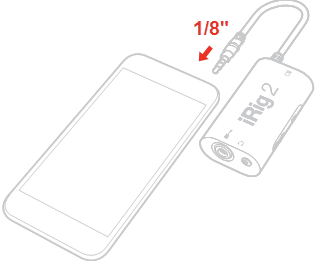

1. Sluit uw iRig 2 aan op uw apparaat.

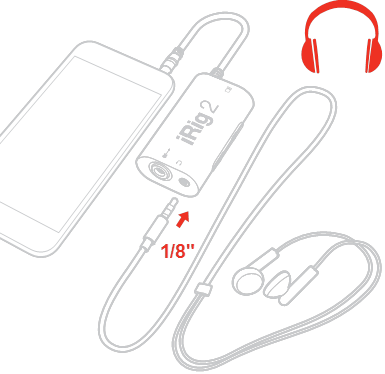

2. Sluit uw hoofdtelefoon of oordopjes aan op iRig 2.

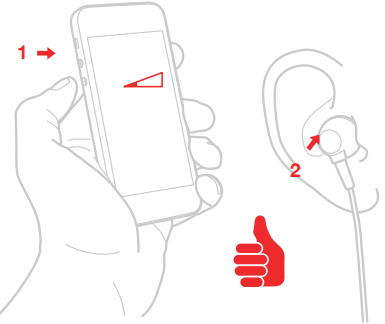

3. Verlaag het volume van uw apparaat met behulp van de volumeknoppen.
4. Zet uw hoofdtelefoon op.

5. Download en start AmpliTube.


   ikdownloads.com/irig2

Permanent gehoorverlies kan optreden als oordopjes of een hoofdtelefoon op een hoog volume worden gebruikt. U kunt zich na verloop van tijd aanpassen aan een hoger geluidsvolume, wat normaal kan klinken, maar schadelijk kan zijn voor uw gehoor. Stel het volume van uw apparaat in op een veilig niveau voordat dat gebeurt. Als u een piepend geluid in uw oren ervaart, verlaag dan het volume of stop het gebruik van oordopjes of een hoofdtelefoon met uw apparaat.

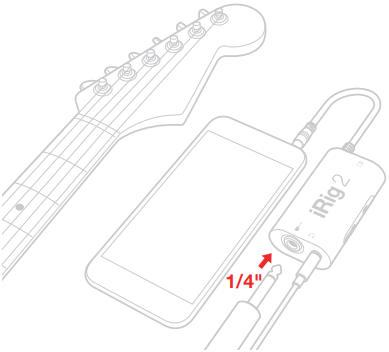

6. Sluit uw gitaar, bas of ander mono-instrument aan op de 1/4" TS-ingang op iRig 2.

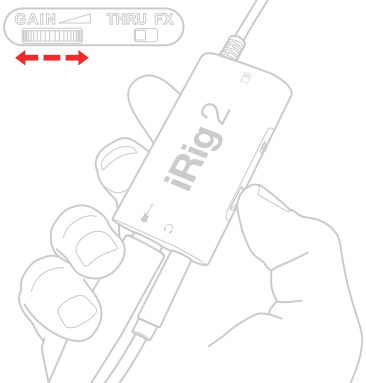

7. Pas het ingangsniveau aan met het duimwiel.


Zet de optie "NO FEEDBACK" (GEEN FEEDBACK) in de SETUP-pagina van de AmpliTube-app NOOIT UIT bij gebruik van een hoofdtelefoon of oordopjes, om mogelijke feedback te voorkomen.

Sluit uw hoofdtelefoon NOOIT aan of ontkoppel deze NOOIT wanneer AmpliTube is geopend en actief is.

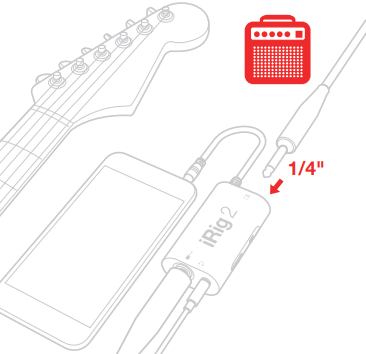

8. Sluit een externe versterker aan op de 1/4" TS Amplifier (Versterker) uitgang op iRig 2 en selecteer het gedrag van deze uitgang via de THRU-FX-schakelaar.

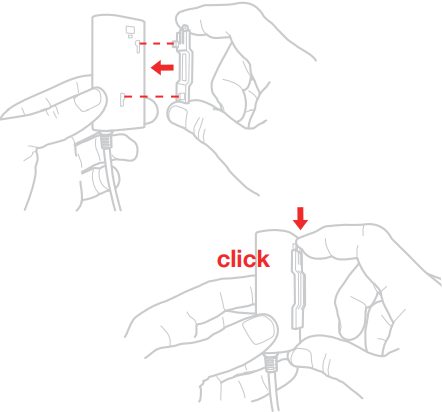

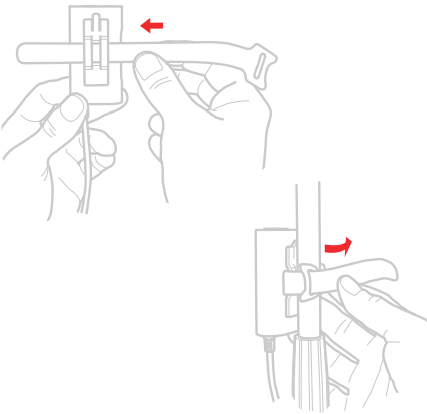

9. Sluit indien nodig de afneembare klittenband-sleuf aan de achterkant van iRig 2 en bevestig deze aan een standaard of paal met de klittenband.

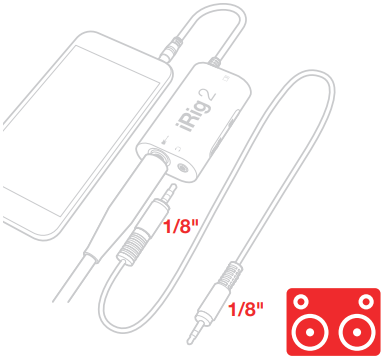

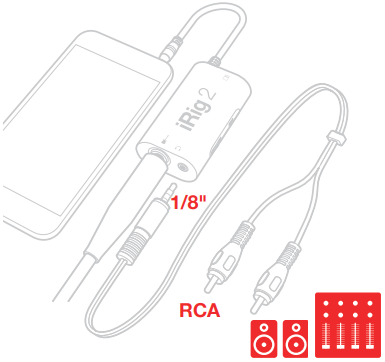

iRig 2 gebruiken met mengpanelen, luidsprekers of versterkers

Versterkeruitgang

Indien nodig kunt u een externe versterker aansluiten op iRig 2. Dit is mogelijk dankzij de "Amplifier output jack" (Versterkeruitgang), waarmee u het bewerkte signaal (d.w.z. van een rig in uw mobiele apparaat) of een direct onbewerkt signaal terug kunt sturen naar een instrumentversterker of andere ongebalanceerde ingang.

THRU-FX-schakelaar

Met deze schakelaar kunt u het type uitgang selecteren dat via de "Amplifier output jack" (Versterkeruitgang) wordt verzonden.

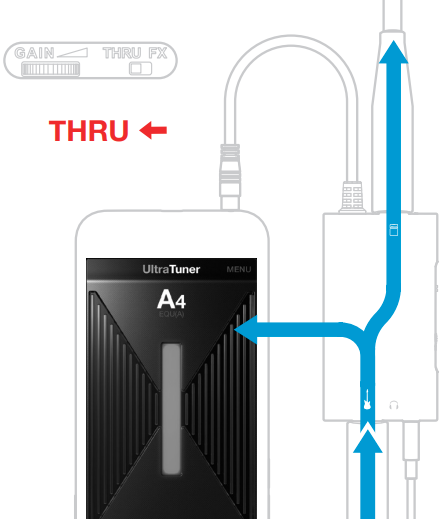

Wanneer deze schakelaar op THRU is ingesteld, voert de "Amplifier output jack" (Versterkeruitgang) hetzelfde signaal als dat naar de instrumentingang wordt verzonden. Deze modus wordt meestal gebruikt om het instrumentsignaal, dat is aangesloten op de Instrument-jack, terug te sturen naar een instrumentversterker of andere ongebalanceerde ingang. Hiermee kunt u uw favoriete versterker aansluiten op de "Amplifier output jack" (Versterkeruitgang) en tegelijkertijd iRig 2 aansluiten op uw mobiele apparaat waarop bijvoorbeeld een tuner-app of uw favoriete opname-app wordt uitgevoerd. Met de hoofdtelefoonuitgang kunt u gemakkelijk luisteren naar de output van uw apparaat.

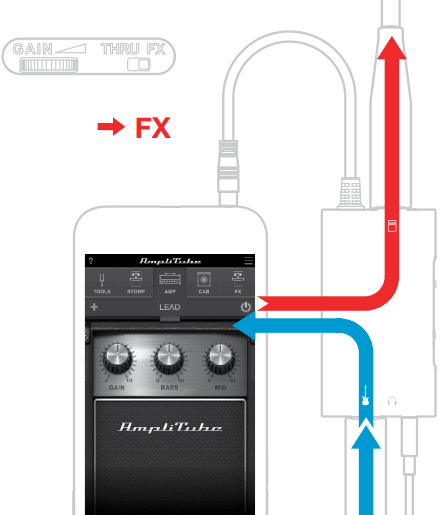

Wanneer deze schakelaar op FX is ingesteld, voert de "Amplifier output jack" (Versterkeruitgang) het signaal (bewerkt) dat van uw mobiele apparaat komt en stuurt het terug naar een instrumentversterker. Hiermee kunt u uw instrument in uw favoriete app bewerken en vervolgens terugsturen naar bijvoorbeeld het clean channel van een versterker. Met de hoofdtelefoonuitgang kunt u gemakkelijk het signaal van uw apparaat volgen.

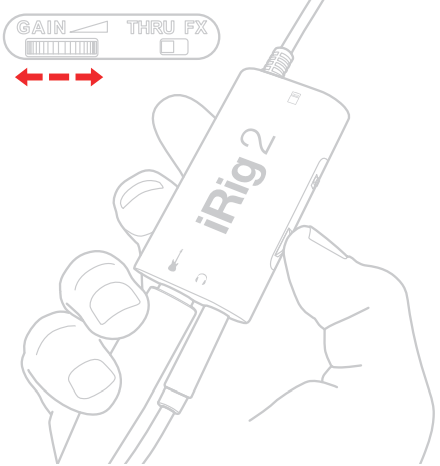

Ingangsniveau instellen

U kunt het ingangsniveau van uw instrument aanpassen via het speciale duimwiel. Om het ingangsniveau te verhogen draait u het duimwiel naar de TRRS-kabel. Om het ingangsniveau te verlagen draait u het duimwiel naar de 1/4" instrumentingang.

Voor het beste geluid past u het ingangsniveau zo hoog mogelijk aan, terwijl u toch een "schoon" geluid behoudt dat niet vervormd of overbelast is.

• Als het ingangsniveau te laag is ingesteld, heeft u ruis in uw signaal.
• Als het ingangsniveau te hoog is ingesteld, heeft u een vervormd signaal.

Standaard adapter

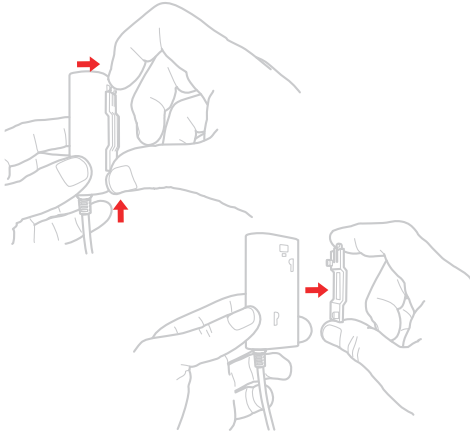

U kunt iRig 2 bevestigen aan elke microfoonstandaard of paal via de meegeleverde clip en klittenbandstrip.

Specificaties

• Instrumentingang: ongebalanceerd, Hi-Z, TS 1/4" Jack, Tip: signaal / Shield: aarde
• Instrumentingangsimpedantie: 380 kOhm
• Versterkeruitgang: ongebalanceerd, TS 1/4" Jack, Tip: signaal / Shield: aarde
• Hoofdtelefoonuitgang: 1/8" stereo hoofdtelefoonuitgang
• Frequentiebereik: 20Hz-20kHz
• Afmetingen (zonder kabel): 72mm x 39mm x 21mm (2,83" x 1,53" x 0,82")
• Gewicht: 43g (0,0948lb)

Garantie

Bezoek:
www.ikmultimedia.com/warranty
voor het volledige garantiebeleid.

Ondersteuning en meer info

www.ikmultimedia.com/support
www.irig2.com
Apple is niet verantwoordelijk voor de werking van dit apparaat of de naleving van de veiligheids- en regelgevingsnormen.

iRig® 2, AmpliTube®, iRig® Recorder, VocaLive®, SampleTank® zijn handelsmerken van IK Multimedia Production Srl. iPad, iPhone, iPod touch, Retina en Mac zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen. iPad Air, iPad mini en Lightning zijn handelsmerken van Apple Inc. Alle andere handelsmerken zijn eigendom van hun respectieve eigenaars.

2019/05/06
