GOAL ZERO Yet Link Expansion Module handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bewaar deze instructies goed
Lees alle instructies en waarschuwingen voordat u met de installatie begint.
Er wordt geen aansprakelijkheid aanvaard voor schade die voortvloeit uit het gebruik van de informatie die hierin is opgenomen.


De Goal Zero Yeti Link geeft zeer hoge stroomsterktes af. Gebruik alleen met Goal Zero-kabels. Gewijzigde kabels of connectoren, of kabels of connectoren van derden, zijn mogelijk niet compatibel en kunnen schade toebrengen aan componenten, voertuig of persoon.


Om het risico op brand, letsel of schade aan eigendommen te verminderen, mag u het alleen gebruiken op de manier die Goal Zero voor ogen heeft. Demonteer de module NIET en probeer deze NIET te repareren.
Laat GEEN water in de module, de Goal Zero Yeti Lithium of de Goal Zero Yeti Tank komen.

Zorg ervoor dat de kabel volledig is ingestoken en goed vastzit voor gebruik. Controleer bij latere gebruiken. Neem bij vragen contact op met het Solutions Center via support@goalzero.com of 1-888-794-6250

Schakel GEEN zonnepanelen of loodzuuraccu's van derden in serie (positief op negatief, positief op negatief, enz.), omdat dit kan leiden tot gevaarlijk hoge spanningsniveaus die ernstige schade aan de Yeti Lithium en mogelijk lichamelijk letsel kunnen veroorzaken.

Compatibel met Yeti 1000, 1000X, 1400, 1500X, 3000, 3000X en Yeti 6000X Lithium Power Stations


Sluit nooit een stroombron aan op de Yeti Link voordat u deze in de Yeti installeert. Sluit de Link altijd aan op de Yeti voordat u een stroombron aansluit.


Overschrijd de ingang van 22 V voor de Link niet. Als u dit wel doet, kan dit ernstige schade aan de Yeti en mogelijk lichamelijk letsel veroorzaken. Let op de spanningen bij het gebruik van zonnepanelen van derden of loodzuuraccu's van derden met de module. Schakel zonnepanelen of loodzuuraccu's niet in serie (positief op negatief, positief op negatief, enz.), omdat dit kan leiden tot gevaarlijk hoge spanningen.

LEER UW APPARATUUR KENNEN

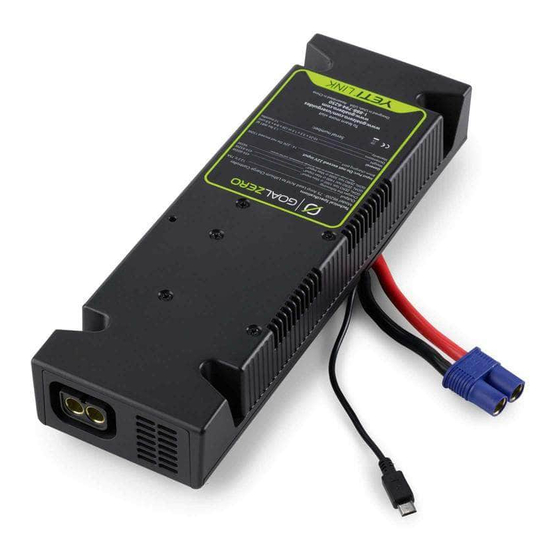

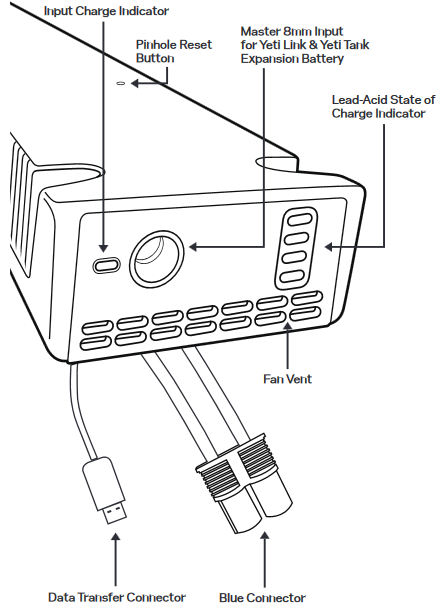

Voorkant van Link Expansion Module

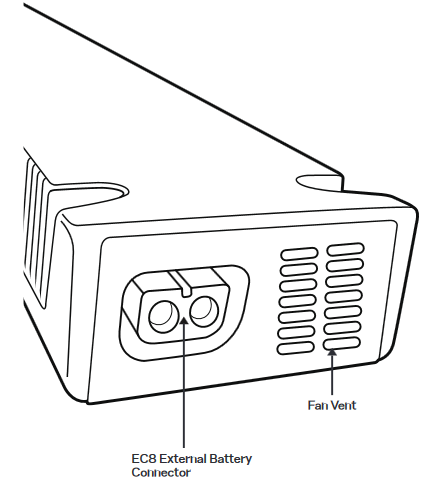

Achterkant van Link Expansion Module

Zorg ervoor dat de kabel volledig is ingestoken en goed vastzit voor gebruik. Controleer bij latere gebruiken. Neem bij vragen contact op met het Solutions Center via support@goalzero.com of 1-888-794-6250

INSTALLATIE

Benodigde gereedschappen: kruiskopschroevendraaier

1. Schakel alle uitgangspoorten uit en trek de stekker van de Yeti uit het stopcontact.

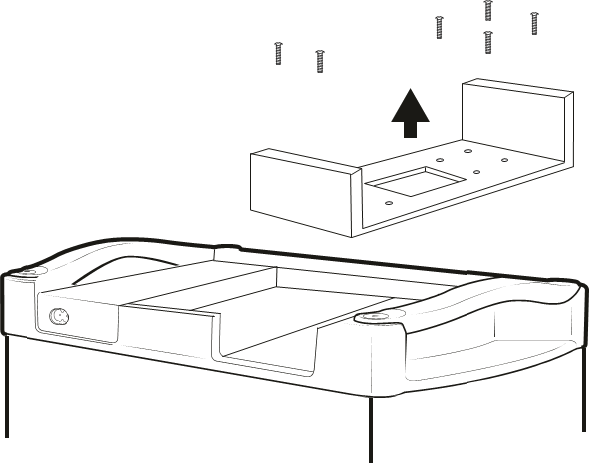

2. Open het deksel van de Yeti en verwijder de modulewagen uit de Yeti door de zes schroeven te verwijderen en de wagen eruit te schuiven.

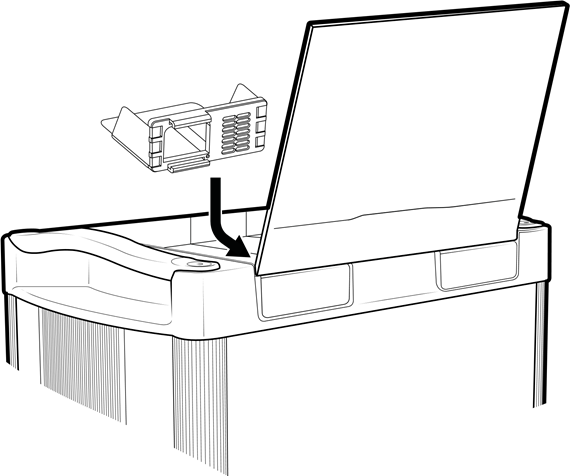

3. Plaats het meegeleverde Link Lock in de opening aan de achterkant van de Yeti en lijn de schroefgaten op het Link Lock uit met de gaten op de Yeti.

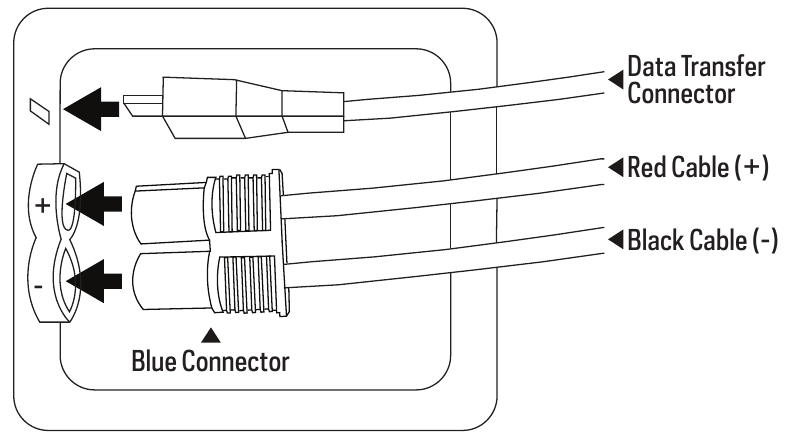

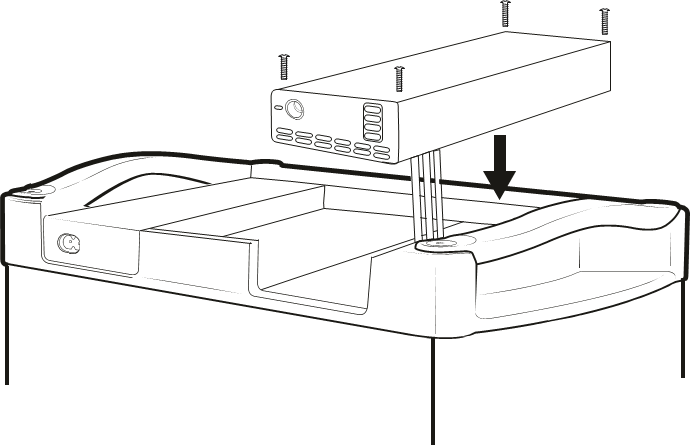

4. Neem de blauwe connector en de micro-USB-kabel op de Link-module en steek ze in de module en de micro-USB-poorten op de Yeti, waarbij u positief op positief, negatief op negatief en micro op micro aansluit.

Overschrijd de ingang van 22 V voor de module niet. Als u dit wel doet, kan dit ernstige schade aan de Yeti en mogelijk lichamelijk letsel veroorzaken. Let op de spanningen bij het gebruik van zonnepanelen van derden met de module. Schakel zonnepanelen niet in serie (positief op negatief, positief op negatief, enz.), omdat dit kan leiden tot gevaarlijk hoge spanningen.

5. Plaats de Link voorzichtig op zijn plaats en stop de kabels in de opening.
6. Gebruik de meegeleverde vier schroeven om de Link op zijn plaats te bevestigen.
7. Sluit de stroombron met behulp van de 8mm-poort aan op de Link.

Zorg ervoor dat de kabel volledig is ingestoken en goed vastzit voor gebruik. Controleer bij latere gebruiken. Neem bij vragen contact op met het Solutions Center via support@goalzero.com of 1-888-794-6250

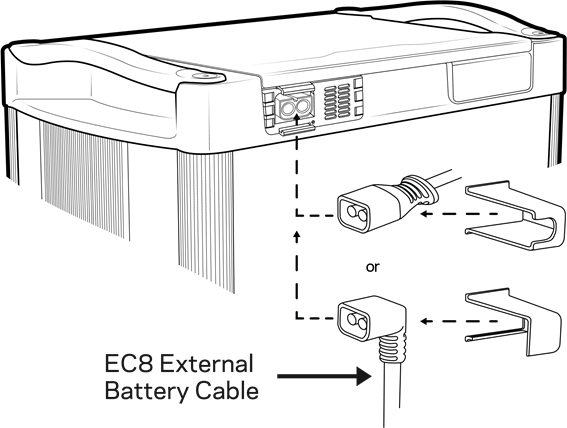

8. Ga verder met het aansluiten van de EC8-kabel en schuif de rechte of de 90-graden EC8-kabelhouder over de kabel en in de sleuven van het Link Lock. Wanneer de stroombron correct is aangesloten, wordt het lampje Input Charge Indicator blauw. Wanneer de Tank correct is aangesloten op de Link en de stroombron is aangesloten, begint het lampje Lead-Acid State of Charge Indicator groen te knipperen. OPMERKING: Bij het aansluiten gaan alle LED's aan en vervolgens uit voordat de juiste lampjes worden weergegeven. Dit kan tot 30 seconden duren.
9. De stroombron laadt eerst de Yeti op. Wanneer de Yeti volledig is opgeladen, wordt de stroom opgeslagen in de Tank. OPMERKING: De stroom die via de 8mm-poort binnenkomt, stroomt eerst door de Tank en vervolgens de Yeti in. Zonder aangesloten Tank of batterij van derden, laadt deze poort de Yeti niet rechtstreeks op.

Zorg ervoor dat de kabel volledig is ingestoken en goed vastzit voor gebruik. Controleer bij latere gebruiken. Neem bij vragen contact op met het Solutions Center via support@goalzero.com of 1-888-794-6250

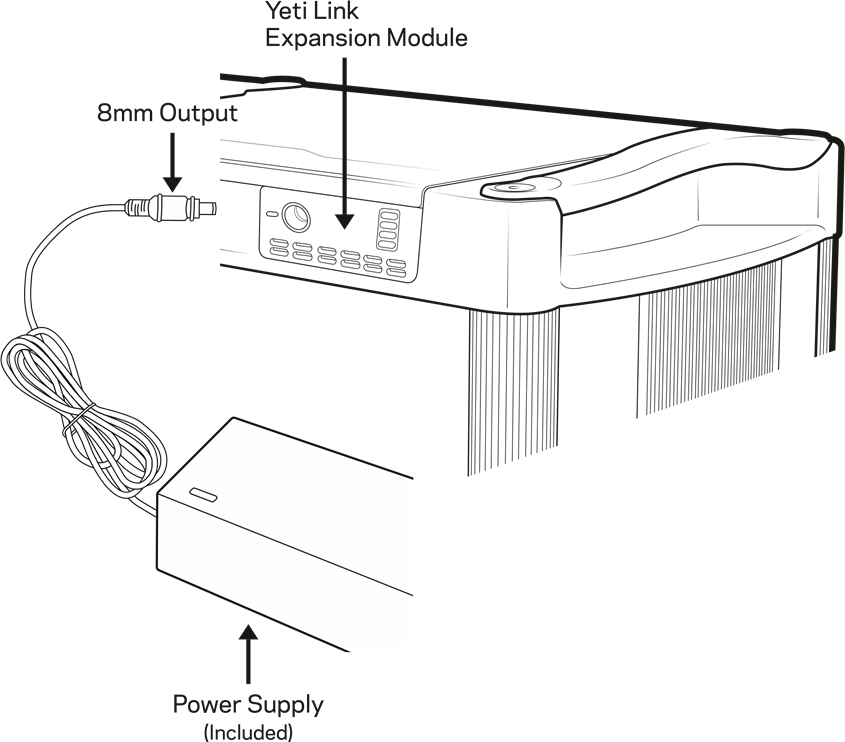

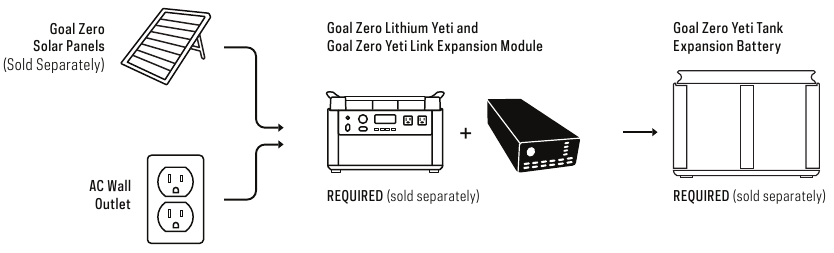

HOE HET WERKT MET THUISENERGIE OPSLAG - TANK-MODUS

De Goal Zero Yeti Link Expansion Module integreert met een Goal Zero Yeti Lithium of Yeti X Portable Power Station en Goal Zero Yeti Tank Expansion Battery om uw energieopslagcapaciteit te vergroten. De Link is een Lithium Charge Controller die tot 80 A maximale stroom uit een loodzuurstroombron trekt.

1. Zodra de Link Module in de Yeti is geïnstalleerd, kunt u Goal Zero Yeti Expansion Tanks aansluiten. Om dit te doen, neemt u de mannelijke EC8-kabel van de Expansion Tank en steekt u deze in de EC8 External Battery Connector op de Link Module die in het Yeti Power Station is geïnstalleerd.
2. Neem vervolgens de meegeleverde voeding of een Goal Zero zonnepaneel (apart verkrijgbaar) en steek de 8mm barrel connector (blauwe ring) in de 8mm ingangspoort op de Link Module.
   Opmerking: Sluit een tank niet op zichzelf aan wanneer er meerdere tanks zijn aangesloten.
3. De stroom stroomt in de accu en vervolgens in het Yeti-powerstation. Zodra het powerstation vol is, begint de stroom de Tank te vullen.

OPMERKING:

1. De 8mm-poort op de Link is de enige manier om zowel de Yeti als de Tank op te laden. Ingangspoorten op de Yeti-display laden alleen de Yeti op, niet de Tank.
2. Wanneer Link en Tank correct zijn geïnstalleerd, gaat de stroom via de 8mm-poort naar de Tank en vervolgens naar de Yeti. Zonder aangesloten Tank of batterij van derden kunt u de Yeti dus niet rechtstreeks opladen via de 8mm-poort op de Link.

Overschrijd de ingang van 22 V voor de module niet. Als u dit wel doet, kan dit ernstige schade aan de Yeti en mogelijk lichamelijk letsel veroorzaken. Let op de spanningen bij het gebruik van zonnepanelen van derden met de module. Schakel zonnepanelen niet in serie (positief op negatief, positief op negatief, enz.), omdat dit kan leiden tot gevaarlijk hoge spanningen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bewaar deze instructies

Lees alle instructies en voorzorgsmaatregelen voordat u met de installatie begint.

Goal Zero raadt aan om de installatie van de Yeti Link-voertuigoplaadset te laten uitvoeren door een getrainde professional. De Goal Zero Yeti Link mag onder geen enkele omstandigheid worden geïnstalleerd zonder de technische vaardigheden, technische informatie, gereedschappen en apparatuur die nodig zijn om de noodzakelijke procedures correct uit te voeren.
Installeer GEEN secundaire batterij tussen de batterij en de Yeti Link Module. Onjuiste aansluitingen zullen de Yeti Link Module/Accessoirekabels beschadigen en/of ernstig letsel of de dood veroorzaken. Zorg ervoor dat alle bedrading is aangesloten op de juiste polariteit.
Zorg ervoor dat de kabels stevig zijn aangesloten. Controleer de kabels regelmatig, vooral voor en na oneffen wegen.
Controleer of de kabels correct zijn geïnstalleerd zonder risico op beknelling of slijtage. Het beknellen van kabels of een andere manier om interne kabels bloot te leggen, kan leiden tot storingen of brand.
Houd stroomvoerende draden, aansluitingen en andere blanke delen uit de buurt van contact met elkaar en andere metalen onderdelen.
Draag altijd een veiligheidsbril bij het maken van batterijaansluitingen.
Gebruik altijd een rubberen isolerende doorvoer wanneer u door stalen panelen boort om de EC8-kabel te leggen.
Leid elektrische kabels nooit over scherpe randen.
Leid elektrische kabels nooit in de buurt van onderdelen die heet worden.
Leid elektrische kabels nooit over batterijaansluitingen.
Leid elektrische kabels nooit door of in de buurt van bewegende onderdelen.
Elektrische kabels moeten beschermd zijn tegen opspattend water, regenwater, zand of grind van het wegdek.
Goal Zero wijst elke aansprakelijkheid af voor problemen en schade veroorzaakt door het systeem dat is geïnstalleerd door ongetraind personeel.
De voertuigeigenaar is verantwoordelijk voor de correcte werking van het apparaat.
Houd afstand van warmtebronnen (bijv. te dicht bij uitlaatsysteemcomponenten of direct achter de radiateur, enz.).


Om het risico op brand, persoonlijk letsel of schade aan eigendommen te verminderen, mag u het product alleen gebruiken op de manier die door Goal Zero is bedoeld.


De Goal Zero Yeti Link-voertuigoplaadset transporteert stroom naar de Link Module en Yeti met zeer hoge ampères tot maximaal 80 A stroom. Wees uiterst voorzichtig bij de installatie. Gebruik bij de installatie alleen door Goal Zero geleverde kabels en aansluitingen. Als de installatie wordt uitgevoerd met aansluitingen van derden of er wijzigingen worden aangebracht aan de door Goal Zero geleverde kabels, kan dit schade toebrengen aan componenten, voertuig of persoon.


Onjuiste aansluitingen zullen de Yeti Link-voertuigoplaadset beschadigen en/of ernstig letsel of de dood veroorzaken. Zorg ervoor dat alle bedrading is aangesloten op de juiste polariteit.


Sluit nooit een stroombron aan op de Yeti Link voordat u deze in de Yeti hebt geïnstalleerd. Sluit de Link altijd aan op de Yeti voordat u een stroombron aansluit.


Overschrijd de 22V-ingang voor de Link niet. Dit kan ernstige schade toebrengen aan de Yeti en mogelijk lichamelijk letsel veroorzaken. Let op de spanningen bij het gebruik van zonnepanelen van derden of loodzuurbatterijen van derden met de module. Schakel zonnepanelen of loodzuurbatterijen niet in serie (positief naar negatief, positief naar negatief, enz.), omdat dit kan leiden tot gevaarlijk hoge spanningen.

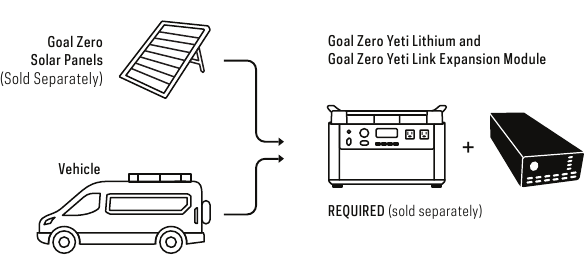

HOE HET WERKT - VOERTUIGMODUS

Laad een Yeti Lithium (1000 of hoger) snel en eenvoudig op vanuit uw voertuig terwijl u onderweg bent. De laadsnelheid varieert van 25 A - 80 A maximale stroom (300 W - 750 W), afhankelijk van de grootte en capaciteit van de Yeti Lithium.

Hoe het werkt
Wanneer de Yeti Link in "Vehicle Mode" (Voertuigmodus) wordt geplaatst, kan uw Yeti Lithium veilig stroom afnemen van de dynamo van uw voertuig terwijl het voertuig draait en stopt met het afnemen van stroom wanneer het voertuig is uitgeschakeld.
OPMERKING: Yeti Link moet in de Voertuigmodus staan om deze functie te kunnen gebruiken, anders wordt de batterij van uw voertuig leeggezogen. Alle Links worden standaard ingesteld in de "Tank Mode" (Tankmodus).

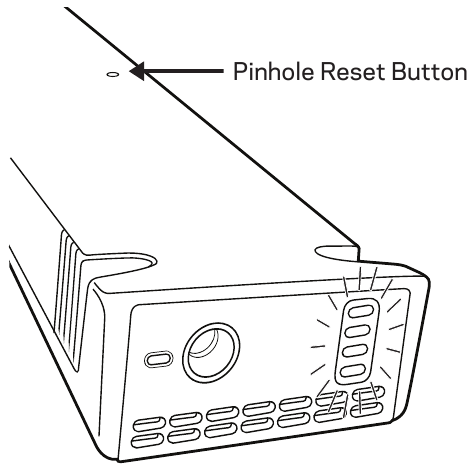

1. Zodra de Link in de Yeti is geïnstalleerd, schakelt u de Link van de Tankmodus naar de Voertuigmodus door vier keer op de pinhole resetknop bovenop de Link te drukken.
2. Indicatielampjes gaan branden en knipperen samen wanneer de Link succesvol in de Voertuigmodus is geplaatst.
3. Om terug te schakelen naar de Tankmodus, drukt u nog vier keer op de pinhole resetknop bovenop de Link. Indicatielampjes scrollen afzonderlijk van beneden naar boven wanneer de Link succesvol in de Tankmodus is geplaatst.
   OPMERKING: Plaats de Link NIET terug in de Tankmodus terwijl deze op uw voertuig is aangesloten.

4. Zodra de Link is overgeschakeld naar de Voertuigmodus, kunt u verbinding maken met de +/- batterij of dynamo van uw voertuig. Door gebruik te maken van de Goal Zero EC8-verlengkabel.
   Opmerking: gebruik hiervoor alleen authentieke Goal Zero-kabels.
   Gebruik NIET meer dan één verlengkabel.
   Gebruik GEEN secundaire batterij tussen de Linkmodule en de voertuigdynamo of hoofdbatterij.

5. Sluit de ringaansluitkabel aan op de positieve en negatieve aansluitingen van de hoofdbatterij of de dynamo.
6. Onjuiste aansluitingen zullen de Yeti Link Module/Accessoirekabels beschadigen en/of ernstig letsel of de dood veroorzaken. Zorg ervoor dat alle bedrading is aangesloten op de juiste polariteit.
7. Steek het mannelijke uiteinde van de EC8-ringaansluitkabel in het vrouwelijke uiteinde van de EC8-verlengkabel.
8. Steek het mannelijke uiteinde van de verlengkabel in de externe EC8-poort van de Linkmodule en schuif de rechte of de 90-graden EC8-kabelhouder over de kabel en in de sleuven van de Linkvergrendeling.
   •Zorg ervoor dat de kabels stevig zijn aangesloten. Controleer de kabels regelmatig, vooral voor en na oneffen wegen.

Zorg ervoor dat u alleen Goal Zero-producten gebruikt tussen uw Link en dynamo. Andere kabels of bedrading worden niet ondersteund of aanbevolen, omdat deze kabels geschikt moeten zijn voor een minimale maximale stroom van 80 A.

Zorg ervoor dat de kabel volledig is ingebracht en stevig op zijn plaats zit voor gebruik.
Controleer bij volgende gebruiken. Neem bij vragen contact op met het Solutions Center via support@goalzero.com of 1-888-794-6250.

LAADINDICATIE LAMPJE

Ingang Laadindicator:
KNIPPEREND BLAUW - De stroombron is correct aangesloten op de 8mm-ingang en laadt op.
BLAUW - De loodzuurbatterij is vol.

Laadstatusindicator loodzuur:
1 LED-LAMPJE - De loodzuurbatterij is voor 25% of minder vol.
2 LED-LAMPJES - De loodzuurbatterij is voor 25% - 50% vol.
3 LED-LAMPJES - De loodzuurbatterij is voor 50% - 75% vol.
ALLE LED-LAMPJES - De loodzuurbatterij is voor 75% of meer vol.

Fout-LED
KNIPPEREND ROOD - De Yeti bevindt zich in een overspanningssituatie of de loodzuurbatterij bevindt zich in een onderspanningssituatie. Koppel alle Tankkabels los van de Link en Yeti en bel onze zonne-energie experts op 888-794-6250.
OPMERKING:

1. De 8mm-poort op de Link is de enige manier om zowel de Yeti als de Tank op te laden. Ingangspoorten op het Yeti-display laden alleen de Yeti op, niet de Tank.
2. Wanneer de Link en Tank correct zijn geïnstalleerd, gaat de stroom via de 8mm-poort naar de Tank en vervolgens naar de Yeti. Zonder een Tank of batterij van derden kunt u de Yeti dus niet rechtstreeks opladen via de 8mm-poort op de Link.

VEELGESTELDE VRAGEN

Ik laad mijn Yeti op en deze is verbonden met een of meer Tank-batterijen, maar mijn Tank-batterijen worden niet opgeladen. Wat moet ik doen?

Zorg er eerst voor dat u de ingang op uw Link gebruikt om uw systeem op te laden. Deze ingang is de enige manier om zowel uw Tank(s) als Yeti tegelijkertijd op te laden. Als u de juiste ingang gebruikt en nog steeds een probleem heeft, probeer dan te resetten door uw Link opnieuw te installeren.

Ik heb mijn Link in mijn Yeti geïnstalleerd, mijn batterijen aangesloten en er wordt geen lading weergegeven. Wat is er aan de hand?

Bij de eerste installatie heeft de Link tijd nodig om te identificeren welk type Yeti u bezit om de prestaties te maximaliseren. Het kan tot 30 seconden duren voordat de werking start.

Kan ik loodzuurbatterijen van derden, niet van Goal Zero, gebruiken met de Link?

Hoewel niet aanbevolen, ja, u kunt elke 12V SLA- of AGM-deepcycle loodzuurbatterij gebruiken met de Link. U hebt echter een Goal Zero Male Link Chaining Cable nodig om uw batterijen op de Link aan te sluiten.

Als ik mijn eigen loodzuurbatterijen van derden gebruik, hoe moet ik ze dan aansluiten?

A: Wanneer u meerdere 12V loodzuurbatterijen op uw Link aansluit, zorg er dan voor dat u de batterijen parallel aansluit. Parallelle aansluitingen verhogen uw stroomsterkte, maar de spanning blijft hetzelfde.


Het aansluiten van batterijen in serie verhoogt de spanning, wat schade aan het apparaat en mogelijk persoonlijk letsel of de dood kan veroorzaken.

Hoeveel loodzuurbatterijen kan ik op de Link aansluiten?

U kunt zoveel 12V loodzuurbatterijen op uw Link aansluiten als u wilt.

Waarom laadt mijn Link mijn Yeti maar tot 98% op?

De Link laadt een nieuwere generatie Yeti Lithium slechts tot 98% op. Deze beveiliging is ingebouwd om de levensduur van uw batterij te beschermen en te verlengen. Tweede generatie Yeti Lithium-powerstations die zijn uitgerust met de nieuwste firmware-updates, kunnen tot 100% worden opgeladen.

Als je de Link eenmaal in de voertuigmodus hebt gezet, blijft deze dan in de voertuigmodus totdat je hem terugzet in de tankmodus?

De Yeti Link blijft in de voertuigmodus totdat u deze handmatig terugzet in de tankmodus. Als u het apparaat van uw voertuig verplaatst om het vervolgens aan de Tank-batterijen in uw huis te koppelen, moet u de Link wijzigen van de Voertuigmodus naar de Tankmodus.

Zou de zonne-energie de voertuigaccu nog steeds voeden als het voertuig niet draait?

Ja, als u een zonnepaneel rechtstreeks op de 8 mm-poort van de Yeti Link hebt aangesloten, laadt het paneel zowel de Yeti als uw voertuigaccu op wanneer deze niet draait.

TECHNISCHE SPECIFICATIES

Yeti Link Expansion Module
80A maximale stroom van externe tanks/stroombron naar de interne lithiumbatterij van de Yeti
Laadt het volgende op:
GOAL ZERO Yeti 1000X @ maximale ingang	454-605W
GOAL ZERO Yeti 1500X @ maximale ingang	454-750W
GOAL ZERO Yeti 3000X @ maximale ingang	750W
Poorten: Maximaal 22V ingang niet overschrijden
8 mm-oplaadpoort	14 - 22V, maximaal 100W of 7,5A niet overschrijden
Externe batterijconnector	80A maximale stroom 10,7 - 15V
Algemeen:
Gewicht	1,5 lbs (680 g)
Afmetingen	10,25 x 3,3 x 1,5 inch (26 x 8,4 x 3,8 cm)
Bedrijfstemperatuur	32-104 F (0-40C)
Garantie	12 maanden
Certificeringen
