Rocketfish RF-G1185 - 4-Poorts Switcher Handleiding
Introductie
Inhoud van de verpakking
- 4-poorts HDMI Switcher
- AC-stroomadapter
- Afstandsbediening en batterij
- Snelstartgids
Kenmerken
- Full HD 1080p video compatibiliteit
- Automatische HDMI-poortschakeling voor eenvoudige bediening
- HDCP-compatibel om weergave van alle content te verzekeren
- DTS® HD, Dolby® TrueHD lossless digitale audio compatibiliteit
- Eén HDMI-ingang op het voorpaneel voor eenvoudige aansluiting van draagbare HDMI-apparaten
- 3D video compatibiliteit
- Vergulde connectoren voor maximale signaaloverdracht en corrosiebestendigheid
- Afstandsbediening voor handmatige HDMI-poortschakeling wanneer nodig
- Compatibiliteit met CEC-geschikte HDMI-apparaten

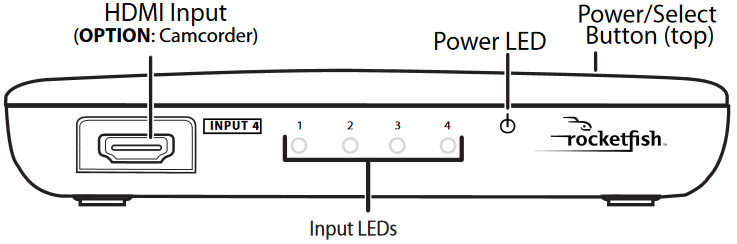

Voorkant

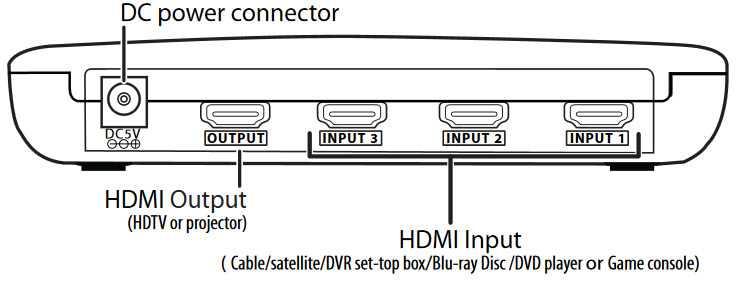

Achterkant

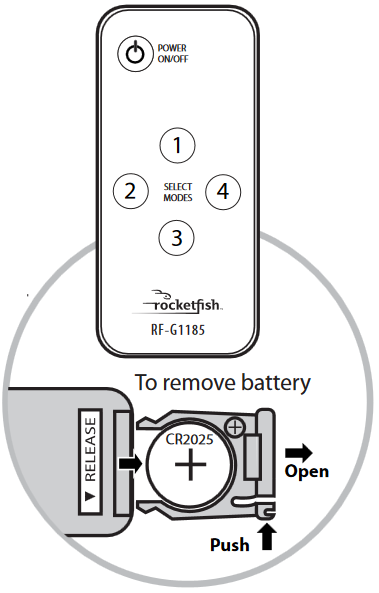

Afstandsbediening

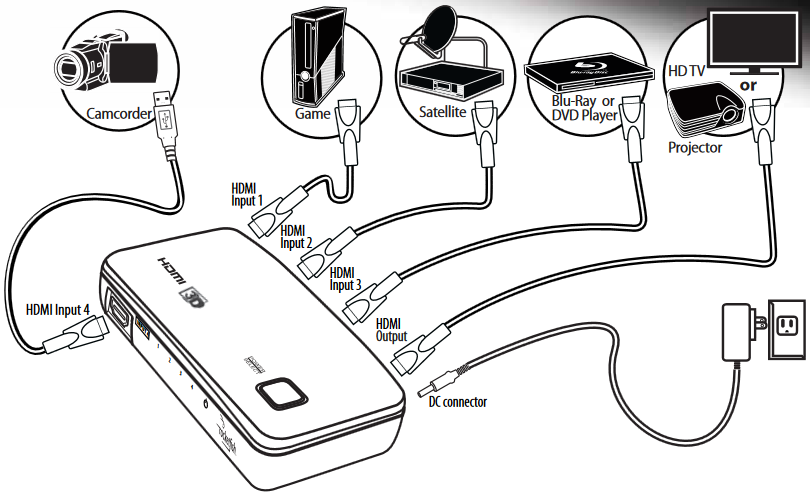

Uw switcher instellen
- Gebruik high-speed HDMI-kabels, zoals Rocketfish brand HDMI-kabels, sluit het ene uiteinde van de HDMI-kabel aan op de HDMI-poort van elk bronapparaat en sluit vervolgens het andere uiteinde van elke kabel aan op een van de HDMI INPUTS op uw switcher.
- Sluit een high-speed HDMI-kabel van een beschikbare ingang op uw HDTV (of projector) aan op de HDMI OUTPUT van uw switcher.
- Sluit de AC-stroomadapter aan op de DC-stroomconnector op uw switcher.
Naast de flexibiliteit van extra HDMI-ingangen, biedt dit product ook automatische HDMI-poortschakeling. De meegeleverde afstandsbediening is voor handmatige HDMI-poortschakeling wanneer nodig.
OPMERKING:
Als u 3D-video wilt bekijken, zorg er dan voor dat uw tv of projector hetzelfde HDMI 3D-videoformaat ondersteunt als uw bron. Een 3D-beeld kan niet worden weergegeven op een tv of projector die geen 3D-videoformaten ondersteunt. U moet ook HDMI-kabels gebruiken die compatibel zijn met 3D-video, zoals Rocketfish high-speed HDMI-kabels.
Uw switcher gebruiken
- Druk op de POWER (AAN/UIT) knop op de afstandsbediening of houd de POWER/SELECT (AAN/UIT/SELECTEREN) knop op uw switcher minstens twee seconden ingedrukt. De stroom-LED licht rood op.
- Zet uw tv of projector aan en schakel over naar de HDMI-ingang waarop uw switcher is aangesloten. Raadpleeg de documentatie die bij uw tv of projector is geleverd als u niet zeker weet hoe u dit moet doen.
- Zet het HDMI-apparaat aan dat u wilt bekijken. De auto-switching functie van uw switcher zou automatisch naar die ingang moeten schakelen, en de bijbehorende LED licht groen op. Sommige HDMI-bronapparaten zijn echter niet compatibel met auto-switching technologie. Druk indien nodig op het nummer op de afstandsbediening waarnaar u wilt overschakelen, of druk herhaaldelijk op de POWER/SELECT (AAN/UIT/SELECTEREN) knop op uw switcher om door de HDMI-ingangen te bladeren totdat de juiste ingang is geselecteerd en de bijbehorende LED-indicator groen oplicht.
Probleemoplossing
| Symptoom | Mogelijke oplossing |
LED's zijn niet aan of branden niet |
|
Geen video en/of audio |
|
Video heeft wat ruis |
|
Specificaties
| HDMI versie | 1.4A |
| Video versterker bandbreedte | 225 MHz / 6.75 Gbps |
| Video Resolutie | 480i tot 1080p van bronapparaat |
| HDMI HDCP-compatibel | Pass HDCP-gegevens tussen bron en monitor |
| Stroomverbruik | 5 W (maximum) |
| Stroomvoorziening | 5V DC/1000 mA |
| Afmetingen | 2.8 x 2.9 x 1 in. (147 x 73.5 x 26 mm) |
| Verzendgewicht | .82 lb. (.372 kg) |
Wettelijke mededelingen
HDMI, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.
Dolby is een geregistreerd handelsmerk van Dolby Laboratories.
DTS is een geregistreerd handelsmerk & de DTS-logo's en het symbool zijn handelsmerken van DTS, Inc.
FCC
Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de storing te corrigeren door een of meer van de volgende maatregelen:
- Richt de ontvangende antenne opnieuw of verplaats deze.
- Vergroot de afstand tussen de apparatuur en de ontvanger.
- Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
- Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.
Veranderingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
1 jaar beperkte garantie
Ga naar www.rocketfishproducts.com voor meer informatie.
Contact Rocketfish:
www.rocketfishproducts.com
Voor klantenservice, bel 800-620-2790 (VS/Canada markten) © 2011 BBY Solutions, Inc., Alle rechten voorbehouden.
Gedistribueerd door Best Buy Purchasing, LLC 7601 Penn Avenue South, Richfield, MN USA 55423-3645 ROCKETFISH is een handelsmerk van BBY Solutions, Inc. Alle andere producten en merknamen zijn handelsmerken van hun respectievelijke eigenaars.
