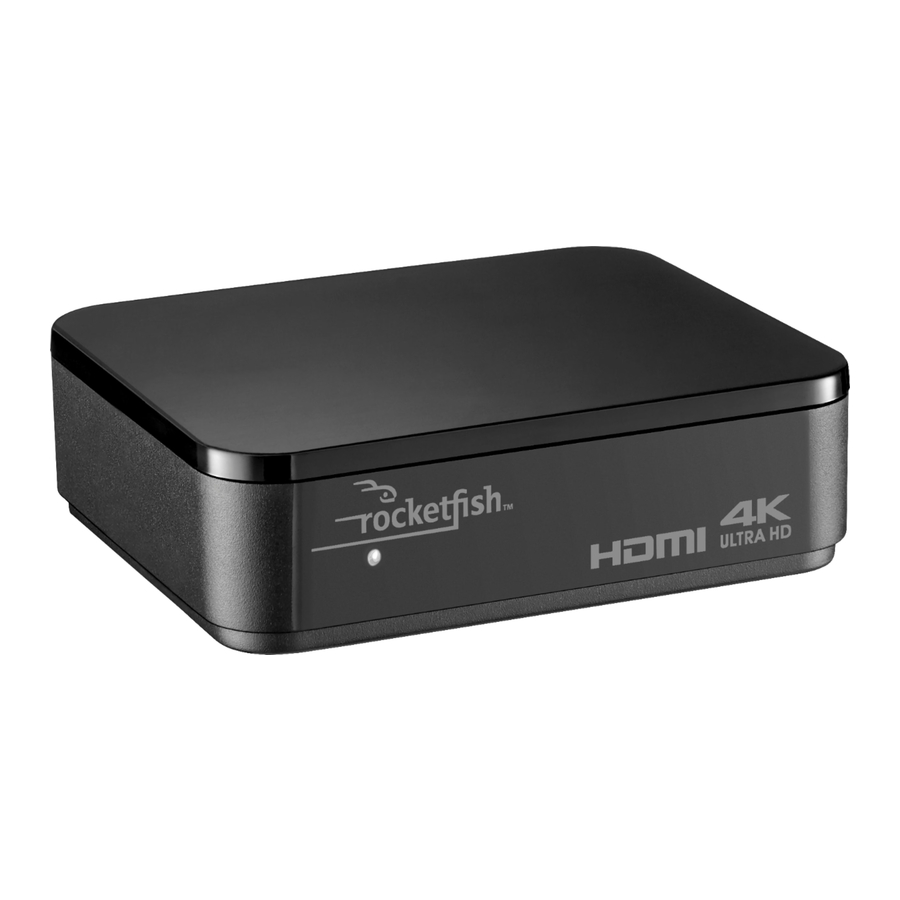

Rocketfish RF-G1603/RF-G1603-C - 4K HDMI Splitter Handleiding

Inhoud

INHOUD VAN DE VERPAKKING

  • HDMI-splitter
  • AC-stroomadapter
  • Snelstartgids

U hebt nodig:

  • High-speed HDMI-kabels, zoals Rocketfish, verkrijgbaar in meerdere lengtes.

Opmerking:
Bij gebruik van dit product met 4K-video is het gebruik van kabels met een bandbreedte van 18 Gbps vereist voor de beste prestaties.

KENMERKEN

  • Ondersteunt tot 4K UHD
  • Ondersteunt 18 Gbps bandbreedte
  • Compatibel met de meeste tv's, projectoren en videoschermen met HDMI-ingangen.
  • Vergulde connectoren voor maximale signaaloverdracht en corrosiebestendigheid
  • Ondersteunt HDMI CEC-opdrachten voor functionaliteit van de afstandsbediening
  • Kan aan de muur worden gemonteerd met geïntegreerde sleutelgatsleuven (hardware niet inbegrepen).

BASISPRINCIPES VAN DE HDMI-SPLITTER

Deze Rocketfish two-way HDMI-splitter stuurt HDMI-audio- en videosignalen van een enkele bron, zoals een Blu-ray/DVD-speler of kabel-/satellietbox, naar twee bestemmingen, zoals een tv en een AV-receiver. Het is ideaal voor het verzenden van het audiosignaal van een 4K-bron naar een AV-receiver (een die geen 4K-video pass-through ondersteunt) en een videosignaal naar een 4K UHD-tv.

HDMI SPLITTER BASISPRINCIPES Voorkant
Voorkant

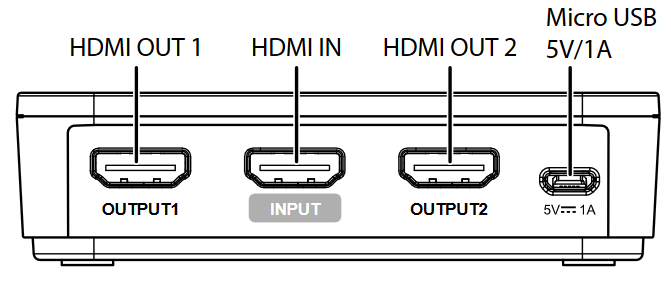

HDMI SPLITTER BASISPRINCIPES Achterkant
Achterkant

UW HDMI-SPLITTER INSTELLEN

  1. Sluit het ene uiteinde van een high-speed HDMI-kabel (niet meegeleverd) aan op uw videobron en het andere uiteinde op de INPUT (INGANG)-poort op de HDMI-splitter.
  2. Sluit het ene uiteinde van een andere high-speed HDMI-kabel aan op de OUTPUT1 (UITGANG 1)-poort van uw HDMI-splitter en sluit vervolgens het andere uiteinde van de HDMI-kabel aan op de IN (INGANG)-poort van een bestemmingscomponent, zoals een AV-receiver, projector of HDTV.
  3. Sluit het ene uiteinde van een andere high-speed HDMI-kabel aan op de OUTPUT2 (UITGANG 2)-poort van uw HDMI-splitter en sluit vervolgens het andere uiteinde van de HDMI-kabel aan op de IN (INGANG)-poort van een andere bestemmingscomponent, zoals een AV-receiver, projector of HDTV.
  4. Sluit de meegeleverde AC-adapter aan op de Micro USB-aansluiting op de HDMI-splitter en een standaard 120V AC-stopcontact. De LED-indicator licht wit op. Schakel alle aangesloten apparaten in en bedien ze. Het is niet nodig om het apparaat los te koppelen. U kunt hem aangesloten laten.

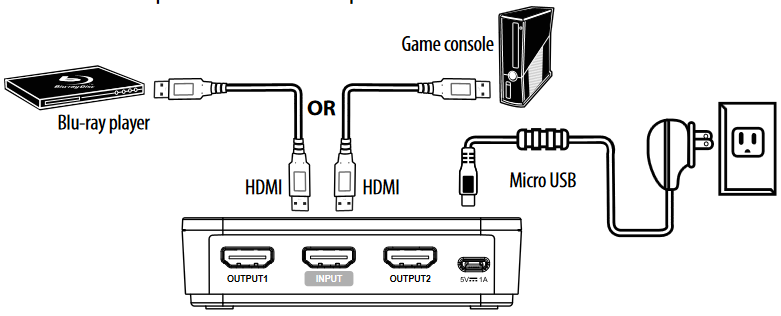

Eén component aansluiten op een display en AV-receiver of projector

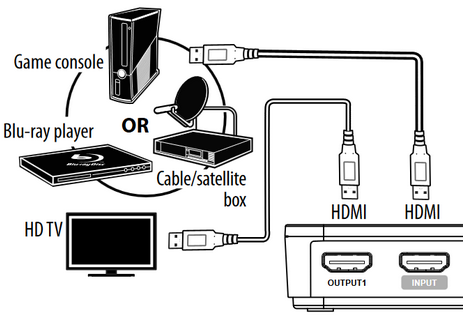

Eén component aansluiten op een display

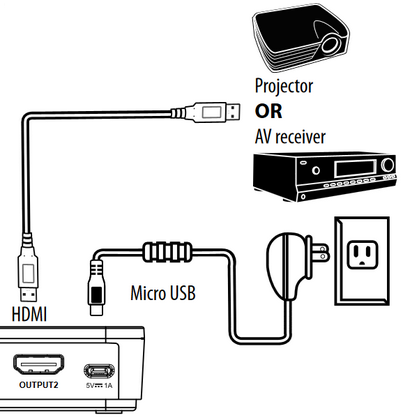

Eén component aansluiten op een receiver of projector

PROBLEEMOPLOSSING

Symptoom Mogelijke oplossing

Stroom-LED brandt niet

 Zorg ervoor dat de stroomadapter van de HDMI-splitter is aangesloten.

Video heeft storing
  • Zorg ervoor dat u high-speed HDMI-kabels gebruikt voor alle aansluitingen.
  • Zorg ervoor dat de videoresolutie van de tv de uitvoerresolutie van de videobron ondersteunt.

Geen video en/of audio
  • Zorg ervoor dat de audio- en videoformaten van de gebruikte inhoud (zoals Blu-ray-disc) worden ondersteund door alle aangesloten apparaten.
  • Zorg ervoor dat uw bestemmingscomponenten (zoals tv en AV-receiver) zijn ingesteld op de juiste HDMI-ingangen.
  • Zorg ervoor dat u High-Speed HDMI-kabels gebruikt voor alle aansluitingen.
  • Zeer lange kabels (meer dan 6 meter) kunnen een verlies van videosignaal of een downgrade naar een lagere resolutie veroorzaken. Gebruik indien mogelijk een kortere kabel.
  • Koppel de AC-stroomadapter van de HDMI-splitter los en sluit hem vervolgens weer aan.

    Als u nog steeds problemen ondervindt, doet u het volgende:
  • Zorg ervoor dat de kabelverbindingen goed vastzitten.
  • Probeer uw componenten in een andere volgorde in te schakelen. Wanneer u er een vindt die werkt, blijft u deze volgorde gebruiken.
  • Probeer een andere ingangsbron en schakel vervolgens terug naar HDMI.
  • Zorg ervoor dat de videoresolutie-uitvoer van het bronapparaat compatibel is met uw tv of videoprojector.
  • Omzeil de home theater-receiver door de HDMI-bron rechtstreeks op de tv aan te sluiten.
  • Zorg ervoor dat de firmware van uw componenten up-to-date is.

Apparaat schakelt onverwachts in/uit of schakelt onverwachts van ingang
  • Dit apparaat geeft CEC*-opdrachten door die door uw componenten worden verzonden. Als u niet wilt dat dit gebeurt, kan dit worden uitgeschakeld in het menu van het apparaat. Raadpleeg de gebruikershandleiding of neem contact op met de fabrikant voor meer informatie.

Problemen bij het aansluiten van uw pc/laptop op een tv
  • Zorg ervoor dat HDMI de standaard uitvoeraansluiting is in uw pc/laptop-instellingen.
  • Start uw pc/laptop met de HDMI-kabel aangesloten op een tv die aan staat.
  • Start de pc/laptop terwijl de tv uit staat en zet vervolgens de tv aan.
  • Probeer zowel de pc/laptop als de tv aan te zetten en sluit ze vervolgens aan met een HDMI-kabel.

HDR-problemen (4K UHD-tv's)

 Controleer op een bevestigingsindicator in de linker- of rechterbovenhoek van het scherm. Als u dit niet ziet of u ziet een bericht dat u de HDR-bron moet aansluiten op een HDR-compatibele tv of dat het inkomende signaal is gedowngraded naar 1080p vanwege het ontbreken van de juiste HDR-detectie, controleer dan het volgende:
  • Gebruik High-Speed HDMI-kabels (18 Gbps snelheid aanbevolen).
  • Zorg ervoor dat alle betrokken componenten HDR-compatibel zijn.
  • Ga naar de videoresolutie-uitvoerinstellingen van uw broncomponent en wijzig indien nodig de resolutie-uitvoerinstelling naar 4K (soms gelabeld 4K/2K) en kijk of dat het probleem verhelpt.
  • Zorg ervoor dat de firmware van uw tv/videoprojector up-to-date is.
  • Als geen van de bovenstaande oplossingen werkt, neem dan contact op met de technische ondersteuning voor uw tv/videoprojector.

Videoresolutie wordt weergegeven als 1080p, zelfs wanneer 4K-signaal is geselecteerd

 In sommige gevallen zullen HDCP 2.2-beveiligingsfouten optreden bij gebruik van een splitter. De splitter zal een 1080p-signaal aanvragen van de broncomponent om een ​​beeld weer te geven.

*CEC (Consumer Electronics Control) is een functie van HDMI die is ontworpen om gebruikers in staat te stellen meerdere apparaten die via HDMI zijn aangesloten te bedienen en te besturen met behulp van een enkele afstandsbediening. CEC laat individuele CEC-compatibele apparaten ook elkaar besturen zonder tussenkomst van de gebruiker.

SPECIFICATIES

HDMI versie 2.0b
Video signaal bandbreedte 18 Gbps
Ondersteunde resoluties 480i tot 2160p (4K UHD) / 60Hz van bronapparaat
HDMI HDCP Voldoet aan HDCP 2.2
Stroom 5 VDC / 1000 mA (5 W max) Micro USB
Afmetingen 3.94 × 3.41 × 1.06 in. (100 × 87 × 27 mm)

EEN JAAR BEPERKTE GARANTIE
Bezoek www.rocketfishproducts.com voor details.

CONTACT ROCKETFISH:
Voor klantenservice bel 1-800-620-2790
www.rocketfishproducts.com

ROCKETFISH is een handelsmerk van Best Buy en haar gelieerde bedrijven
Gedistribueerd door Best Buy Purchasing, LLC
7601 Penn Ave South, Richfield, MN 55423 U.S.A.
©2017 Best Buy. Alle rechten voorbehouden.
