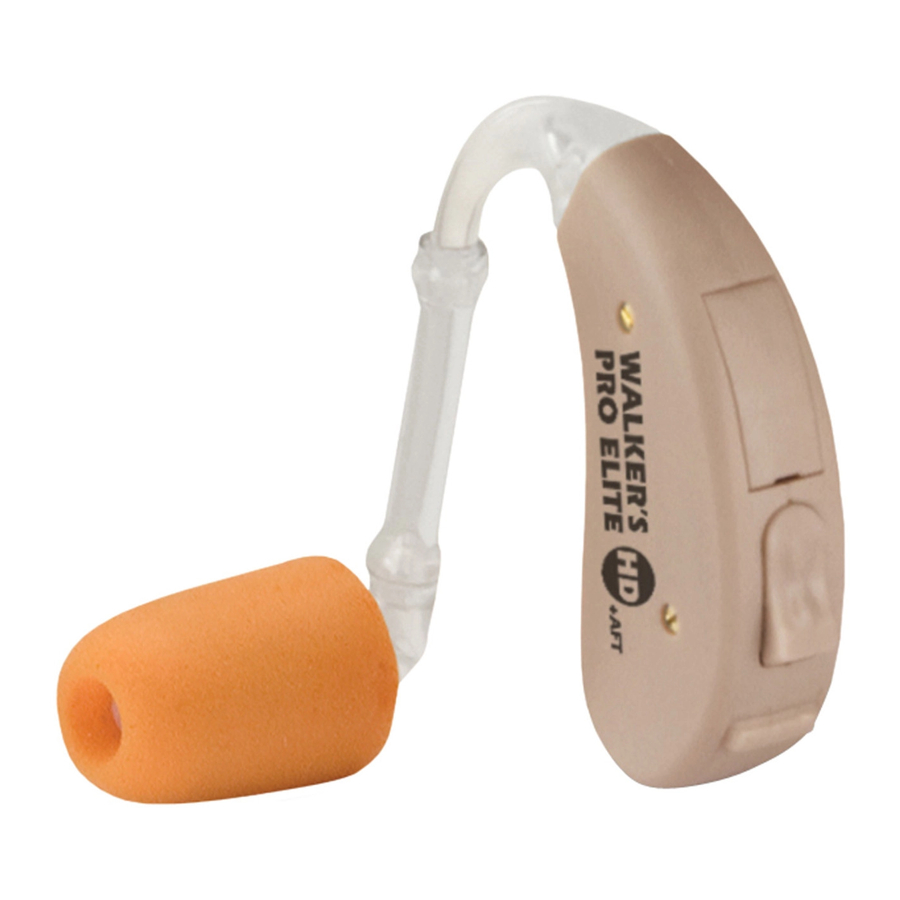

WALKER'S HD Pro Elite Handleiding

Gehoorverbetering & Bescherming

Verhoogt het gehoor tot 9 keer door hoogfrequente geluiden te versterken met 50 decibel aan vermogen.

Beschermt het gehoor met behulp van een Sound Activation Compression (SAC) circuit in combinatie met een oordop om het gehoor te beschermen tegen luide geluiden zoals geweerschoten. Noise Reduction Rating (NRR) van 29dB is een van de hoogste in de industrie.

Adjustable Frequency Tuning (AFT) richt zich op specifieke geluidsfrequenties voor een kristalheldere ontvangst in elke situatie.

Weegt minder dan ¼ oz. en rust comfortabel achter beide oren, met of zonder bril.

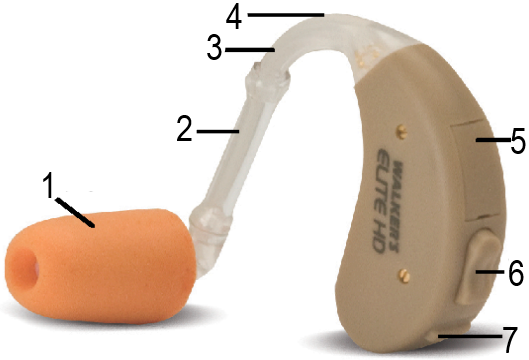

Overzicht

1. Foam oordop
2. Geluidsbuis
3. Oorhaak
4. MIC
5. AFT-bediening
6. Volume Control/Program Button (Volumeregeling/Programmaknop)
7. Batterijklep

De batterij plaatsen

Verwijder de sticker van de batterij. Om de batterij te plaatsen, opent u het batterijvak door aan de rand van de vakdeur te trekken. De batterij wordt op zijn plaats gehouden door een kleine lip aan de onderkant van het vak. Plaats de batterij in het vak zodat de (+) kant van de batterij naar boven wijst; wanneer de batterij correct is geplaatst, sluit de vakdeur gemakkelijk. Een #13 kwik- of zink-luchtbatterij wordt aanbevolen.

Met het apparaat in deze richting wijzend, gaat het "+" teken op de batterij tegenover de lip op de batterijklep. Ook bevindt zich in het apparaat een rode stip die de "+" kant aangeeft.

LET OP: Een zwakke batterij kan ervoor zorgen dat het apparaat zoemt of bromt.

Knoopcelbatterijen zijn gevaarlijk bij inslikken

• Houd batterijen buiten bereik van kinderen.
• Gooi batterijen zeer zorgvuldig weg.
• Laat kinderen nooit met batterijen spelen.
• Vervang nooit batterijen in het bijzijn van kinderen.
• Stop nooit batterijen om welke reden dan ook in uw mond, omdat ze glad zijn en gemakkelijk per ongeluk kunnen worden ingeslikt.
• Controleer altijd medicijnen voordat u ze doorslikt, omdat batterijen zijn aangezien voor tabletten.

Neem in het geval dat een batterij wordt ingeslikt onmiddellijk contact op met:
De Nationale Hotline voor het inslikken van knoopcelbatterijen
(202) 625-3333 voor advies of behandeling

Montage instructies

Oordop informatie: Onze foam oordop is ontworpen als een "One Size Fits All" (één maat past iedereen) – als u problemen ondervindt of een comfortabelere plug wilt, neem dan contact op met de klantenservice van Walker op 877-269-8490.

1. Plaats de HD PRO Elite over een van beide oren.

2. Breng de oordop in het oor door de plug tussen de vingers te knijpen en te rollen, deze zal samendrukken en geleidelijk uitzetten na het inbrengen. Plaats de geluidsbuis in opwaartse richting zodat deze voorbij de oorhaak uitsteekt. Markeer de geluidsbuis ca. 1/8" boven het uiteinde van de oorhaak. Snijd de overtollige buis bij de markering af. Een te lange buis zorgt ervoor dat het apparaat van het oor valt. Een te korte buis zorgt ervoor dat de oordop uit het oor wordt getrokken.

3. Terwijl u de oorhaak tussen duim en wijsvinger vasthoudt, duwt u de geluidsbuis op de oorhaak; mogelijk moet u de buis bijsnijden en dit proces herhalen om een comfortabele pasvorm te bereiken.


Voor meer informatie scant u de QR-code afbeelding of gaat u naar de onderstaande website:

http://www.walkersgameear.com/walkers_qr/bte_tutorial.mp4

Het apparaat in- en uitschakelen

Sluit na het plaatsen van de batterij de klep volledig om het apparaat in te schakelen. Schakel het apparaat uit door de batterijklep tot de eerste stop (klik) te openen.

De volumeregeling bedienen

Verhoog het volume op de HD Pro Elite door op de bovenkant van de volumeregeling te drukken. Verlaag het volume door op de onderkant van de volumeregeling te drukken.

LET OP: De HD Pro Elite heeft een ingebouwd "veiligheids"circuit dat de output van het instrument beperkt tot maximaal 115dB SPL.

• Zodra de batterijklep volledig is gesloten, hoort u het apparaat inschakelen door 4 oplopende tonen. (Het apparaat heeft 19 volumeniveaus.)
• Elke keer dat u de volumeregeling hoger of lager zet, hoort u een enkele toon.
• Zodra u de maximale of minimale limiet heeft bereikt, hoort u een dubbele toon.
• Pas het volume aan naar een comfortabel luister niveau.

De AFT bedienen

De AFT (Adjustable Frequency Tuning) bevindt zich direct boven de volumeregeling.

• Steek de meegeleverde schroevendraaier in het onderste midden van de ADT pop-up scharnierende klep.

• Het AFT-circuit is een stelschroef gemarkeerd met NH (Normaal – Hoog).
• Met de AFT-stelschroef in de positie 7:00 ligt de nadruk op het lagere deel van de hoge frequenties. Door de AFT-stelschroef naar rechts (met de klok mee) te draaien, verschuift u de nadruk naar de hogere frequenties, met de maximale instelling in de positie 5:00.

Om de beste instelling voor u te vinden, draait u de stelschroef naar de gewenste ontvangst. Verschillende omstandigheden en omgevingen vereisen mogelijk verschillende instellingen.

Complicaties die kunnen ontstaan

Als er aandoeningen zoals irritatie, ontsteking en pijn ontstaan, zijn deze normaal gesproken te wijten aan druk die wordt uitgeoefend door de oordop op een bijzonder gevoelig deel van uw oor. U kunt dit gemakkelijk corrigeren door de oordop af te knippen op het punt van irritatie. Raadpleeg uw arts voor een daadwerkelijke allergische reactie of andere ongewone aandoeningen.

De HD Pro Elite opbergen: Wanneer het apparaat gedurende langere tijd niet wordt gebruikt, verwijdert u de batterij en plaatst u het apparaat in de draagtas voor opslag op een koele, droge plaats.

Batterijen (gem. levensduur 360 uur): Na langdurig gebruik van uw batterij wordt het geluidsvolume van het apparaat snel zwakker en kan het lawaaierig en ineffectief worden tijdens het gebruik. Dit geeft aan dat de batterij moet worden vervangen. Verwijder altijd de batterij als uw apparaat gedurende een aantal dagen niet zal worden gebruikt.

Als uw HD Pro Elite fluit: Fluiten/piepen kan soms voorkomen als u uw hand over uw oor houdt en de volumeregeling aanpast. Deze actie leidt geluid dat uit de oordop lekt naar de microfoon, wat resulteert in een fluittoon. Dit zou moeten verdwijnen wanneer u uw hand weghaalt. Controleer anders of de oordop correct is geplaatst.

Probleemoplossing

Uw HD Pro Elite verzorgen

Onthoud dat uw HD Pro Elite een kwaliteitsinstrument is en op dezelfde zorgvuldige manier moet worden behandeld als elk ander precisie-apparaat.

1. Laat nooit vloeistof in de HD Power Elite komen, omdat dit de componenten in het apparaat kan beschadigen.
2. Bewaar uw apparaat niet op een locatie die het blootstelt aan overmatige hitte (bijv. direct zonlicht, verwarmingen of radiatoren).
3. Pas op dat u het apparaat niet laat vallen, omdat dit de componenten kan beschadigen.
4. Steek nooit vreemde voorwerpen in uw apparaat; dit kan leiden tot ernstige schade aan het instrument.
5. Laat nooit oplosmiddelen in contact komen met uw apparaat, omdat dit het apparaat kan beschadigen.
6. Reinig uw apparaat door het af te vegen met een vochtige doek die is bevochtigd met een antiseptisch mondwater.

Fysieke data

Afmetingen: 1 3/10" x 1/3" x 2/3" (32 mm x 11 x 9 mm)

Gewicht: 0,16 oz. (4 gram) zonder batterij

Elektrische & Akoestische gegevens

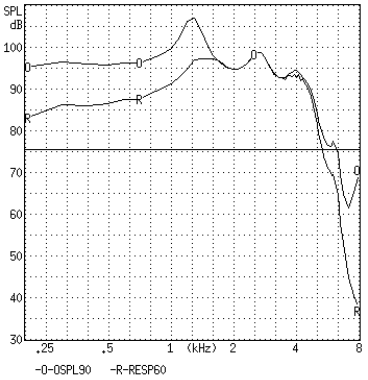

Elite Power ANSI-grafiek P1 Max VC

ㅤ

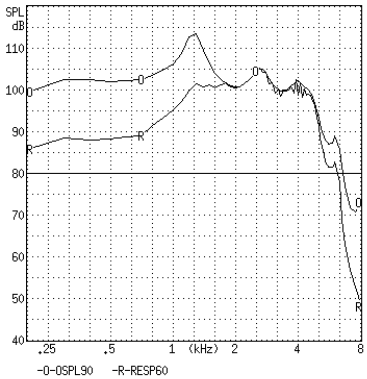

Elite Power ANSI-grafiek P2 Max VC

ㅤ

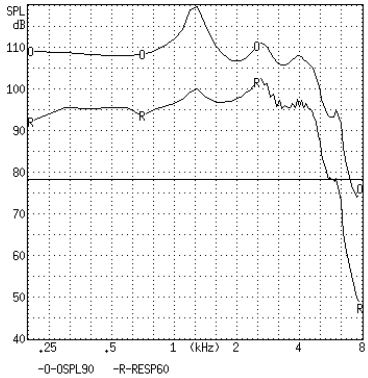

Elite Power ANSI-grafiek P3 Max VC

ㅤ

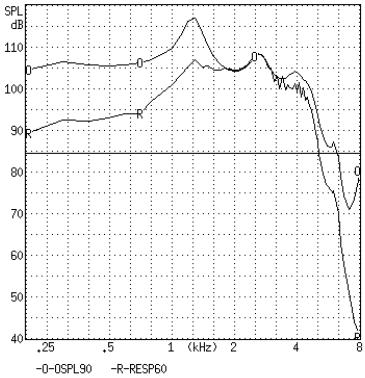

Elite Power ANSI-grafiek P4 Max VC

ㅤ

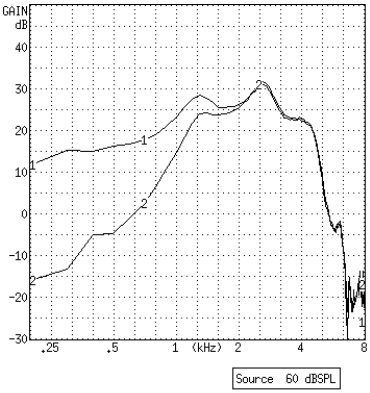

Elite Power AFC-bereik

FONIX TYPE 7000 ANALYZER
Coupler					Linker Oor
Curve Characteristics (Curve-eigenschappen)
Curv		<---Source--->			RMS	Cor	NR
Name (Naam)		Type	Trans	Amp	Out
CL1		CWP	Chamb	60	83.8	2CC	4X
CL2		CWG	Chamb	60	81.8	2CC	4X
CL3		CWG	Chamb	60			4X
CL4		CWG	Chamb	60			4X
CL5		CWG	Chamb	60			4X
CL6		CWG	Chamb	60			4X
CL7		CWG	Chamb	60			4X
CL8		CWG	Chamb	60			4X
CL9		CWG	Chamb	60			4X
CLX		CWG	Chamb	60			4X

Source: Composite, ANSI Weighted Chamber, Leveled

Projected Noise Reduction: 4X

Battery Current: 0.62 mA
Size: Zn-Air Unspec

ㅤ

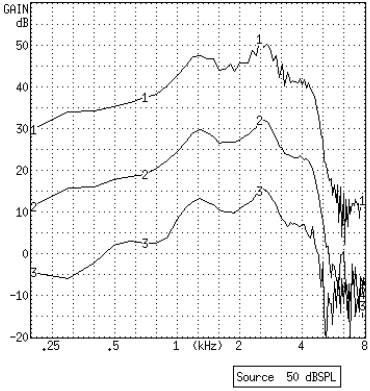

Elite Power VC Bereik max standaard min

FONIX TYPE 7000 ANALYZER
Coupler					Linker Oor
Curve Characteristics (Curve-eigenschappen)
Curv		<---Source--->			RMS	Cor	NR
Name (Naam)		Type	Trans	Amp	Out
CL1		CWG	Chamb	50	92.9	2CC	4X
CL2		CWG	Chamb	50	74.9	2CC	4X
CL3		CWG	Chamb	50	58.5	2CC	4X
CL4		CWG	Chamb	60			4X
CL5		CWG	Chamb	60			4X
CL6		CWG	Chamb	60			4X
CL7		CWG	Chamb	60			4X
CL8		CWG	Chamb	60			4X
CL9		CWG	Chamb	60			4X
CLX		CWG	Chamb	60			4X

Source: Composite, ANSI Weighted Chamber, Leveled

Projected Noise Reduction: 4X

Battery Current: 7.01 mA
Size: Zn-Air Unspec

BEPERKTE GARANTIE

Walker's garandeert dat dit product vrij is van defecten in materialen en vakmanschap bij normaal gebruik en onder normale omstandigheden gedurende een periode van twee jaar voor onderdelen / 90 dagen voor arbeid vanaf de datum van de oorspronkelijke aankoop. Onder deze garantie zal dit apparaat naar onze keuze worden vervangen of gerepareerd, zonder kosten voor onderdelen of arbeid, exclusief batterijen, gedurende een periode van 90 dagen na de aankoop. Na 90 dagen zijn de kosten van arbeid inclusief verzending/behandeling en verzekering van $ 99,95 de verantwoordelijkheid van de klant.

Deze garantie is ongeldig als een van de volgende zaken zich voordoet:

1. De garantiekaart is niet op het moment van aankoop ingezonden
2. Het apparaat is niet in het bezit van de oorspronkelijke koper op het moment van de garantieclaim
3. Er is met het apparaat geknoeid, het is geopend of doorboord
4. Het apparaat is ondergedompeld in water of andere vloeistoffen, gevuld met vuil of stof, of anderszins fysiek mishandeld
5. De beperkte garantie van 24 maanden is verlopen

Dit is de exclusieve schriftelijke garantie van de oorspronkelijke koper en noch deze garantie, noch enige andere garantie, expliciet of impliciet, strekt zich uit voorbij de hierboven genoemde periode van 24 maanden. In geen geval is Walker's Game Ear, Inc. aansprakelijk voor gevolgschade, gevolgschade aan eigendommen of gevolgschade aan personen. (Sommige staten staan geen beperkingen toe op impliciete garanties of uitsluitingen van gevolgschade, zodat deze beperkingen mogelijk niet op u van toepassing zijn). Deze garantie geeft u specifieke wettelijke rechten, en u kunt andere rechten hebben, die van staat tot staat verschillen.

Klantenservice gratis nummer 1-877-269-8490
www.WalkersGameEar.com
