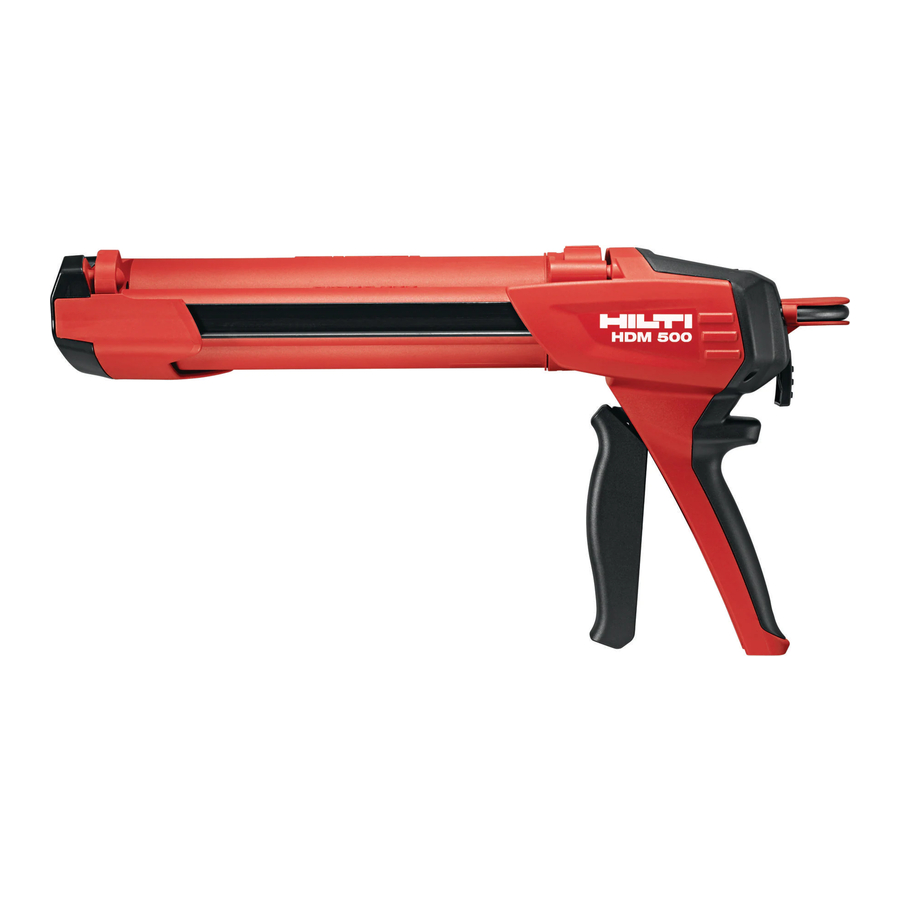

HILTI HDM 500 - Handleiding handdispenser
Inhoud
Hoe lijmpatronen te vervangen in uw nieuwe HDM 500 handdispenser:
- Druk op de ontgrendelknop en houd deze ingedrukt. Trek de zuigerstangen helemaal terug.
![Hoe lijmpatronen te vervangen Stap 1]( "HILTI - HDM 500 - Hoe lijmpatronen te vervangen Stap 1")
- Verwijder de folieverpakkingshouder van het gereedschap door deze iets te kantelen en lichte druk van onderen uit te oefenen.
![Hoe lijmpatronen te vervangen Stap 2]( "HILTI - HDM 500 - Hoe lijmpatronen te vervangen Stap 2")

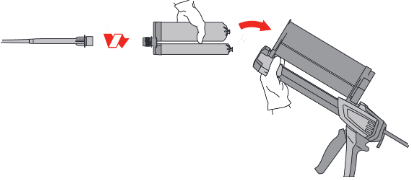

- Duw een nieuwe folieverpakking zo ver mogelijk in de houder. Schroef een nieuwe mengtuit erop.
![Hoe lijmpatronen te vervangen Stap 3]( "HILTI - HDM 500 - Hoe lijmpatronen te vervangen Stap 3")
- Plaats de folieverpakkingshouder terug in het gereedschap.
![Hoe lijmpatronen te vervangen Stap 4]( "HILTI - HDM 500 - Hoe lijmpatronen te vervangen Stap 4")
- Oefen lichte druk uit totdat deze op zijn plaats klikt.
![Hoe lijmpatronen te vervangen Stap 5]( "HILTI - HDM 500 - Hoe lijmpatronen te vervangen Stap 5")
Hoe de patroonhouder te vervangen in uw nieuwe HDM 500 handdispenser:
- Druk op de ontgrendelknop en houd deze ingedrukt. Trek de zuigerstangen helemaal terug.
![Hoe de patroonhouder te vervangen Stap 1]( "HILTI - HDM 500 - Hoe de patroonhouder te vervangen Stap 1")
- Verwijder de folieverpakkingshouder van het gereedschap door deze iets te kantelen en lichte druk van onderen uit te oefenen.
Grijp de folieverpakkingshouder vast bij de grote cilinder. Houd de ontgrendelknop aan de achterkant van de folieverpakkingshouder ingedrukt.
![Hoe de patroonhouder te vervangen Stap 2]( "HILTI - HDM 500 - Hoe de patroonhouder te vervangen Stap 2")

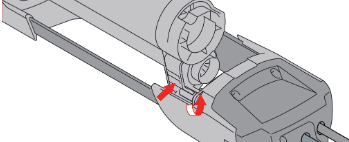

- Maak de folieverpakkingshouder los van de achterste bevestigingsnok.
![Hoe de patroonhouder te vervangen Stap 3]( "HILTI - HDM 500 - Hoe de patroonhouder te vervangen Stap 3")

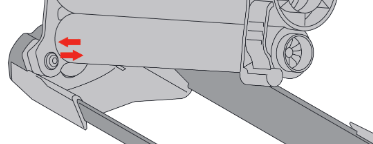

- Trek het oog op de folieverpakkingshouder van de voorste bevestigingsnok en verwijder de folieverpakkingshouder van het gereedschap. Plaats het oog van de nieuwe folieverpakkingshouder op de bevestigingsnok aan de voorkant van het gereedschap.
![Hoe de patroonhouder te vervangen Stap 4]( "HILTI - HDM 500 - Hoe de patroonhouder te vervangen Stap 4")

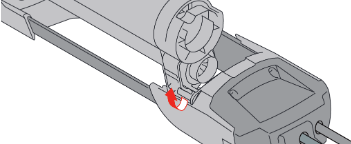

- Geleid de achterkant van de folieverpakkingshouder onder de achterste bevestigingsnok totdat deze op zijn plaats vastklikt.
![Hoe de patroonhouder te vervangen Stap 5]( "HILTI - HDM 500 - Hoe de patroonhouder te vervangen Stap 5")
Note: Read and follow the instructions packaged with the adhesive before handling or using the adhesive. (Opmerking: Lees en volg de instructies die bij de lijm zijn verpakt voordat u de lijm hanteert of gebruikt.)
