NETGEAR DOCSIS 3.0 AC1900 Wireless Data Gateway C6300BD Installatiehandleiding

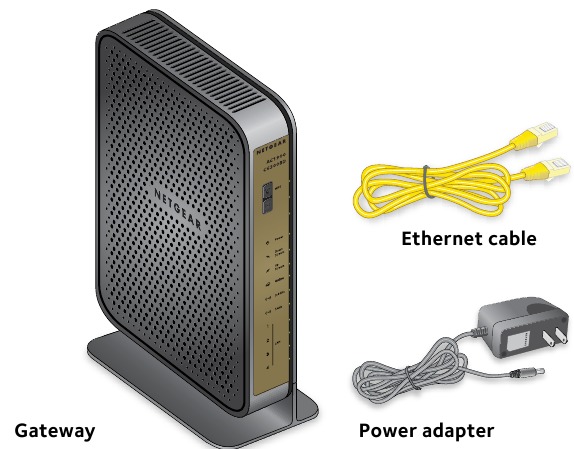

Inhoud van de verpakking

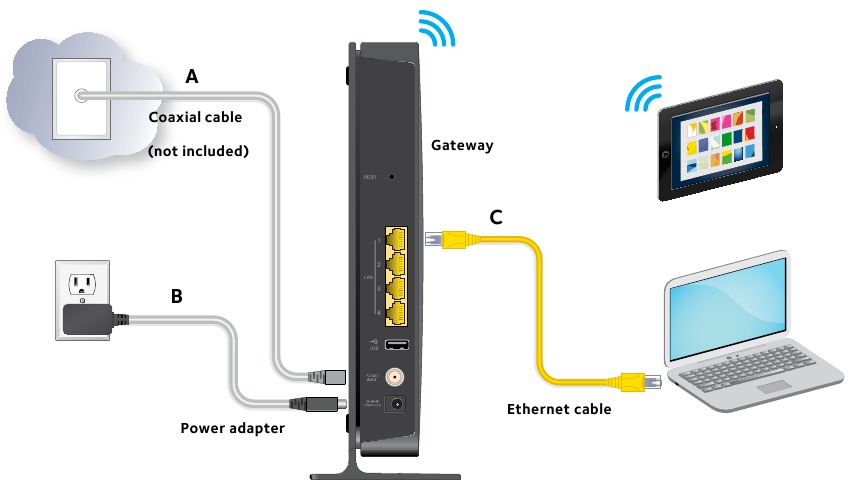

Aan de slag

1. Sluit een coaxkabel aan.
   Gebruik een coaxkabel die door uw kabelbedrijf is geleverd om de kabelpoort op de gateway aan te sluiten op een kabelwandcontactdoos of een lijnsplitter (A).
2. Sluit de voedingsadapter aan.
   Sluit de voedingsadapter aan op de gateway en steek de voedingsadapter in een stopcontact (B). De Power LED gaat groen branden.
3. Sluit een computer aan op de gateway.
   Gebruik een Ethernet-kabel om een computer aan te sluiten op de Ethernet-poort op de gateway (C). U kunt ook verbinding maken met wifi. Gebruik de naam en het wachtwoord van het wifi-netwerk op het productlabel.
4. Log in op de gateway.
   Start een webbrowser. Het gateway-menu wordt weergegeven.
   Als u het gateway-menu niet ziet, voert u http://routerlogin.net of http://192.168.0.1 in het adresveld van de webbrowser in. Wanneer u hierom wordt gevraagd, voert u admin in voor de gebruikersnaam en password voor het wachtwoord.
5. Download de genie-app.
   Download de gratis genie-app van www.NETGEAR.com/genie. Deel eenvoudig media en bestanden op het netwerk vanaf uw smartphone, tablet of laptop.

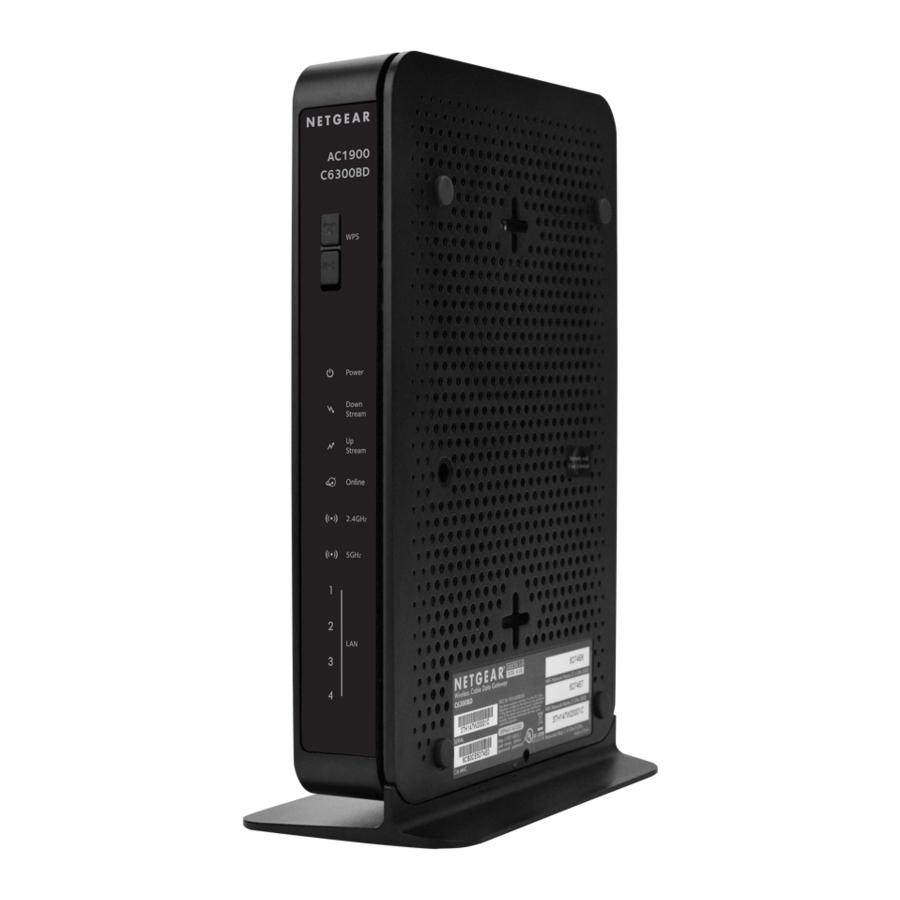

U kunt de knoppen en LED's aan de voorkant van de gateway gebruiken om de status te controleren.

Knop	Beschrijving
WPS	Door op deze knop te drukken, wordt een venster van twee minuten geopend waarin de gateway verbinding kan maken met andere WPS-apparaten. De LED knippert groen gedurende de tijd dat het venster open is.
WiFi	De wifi-knop is uitgeschakeld.
LED	Beschrijving
Power (Stroom)	Groen. De gateway ontvangt stroom. Knipperend. De gateway wordt ingeschakeld. Rood. De gateway voert een zelftest uit of het thermische beveiligingscircuit is geactiveerd. Uit. De gateway ontvangt geen stroom.
Downstream channel (Downstream kanaal)	Blauw. Er is meer dan één downstreamkanaal vergrendeld. Groen. Er is één downstreamkanaal vergrendeld. Knipperend groen. De gateway scant naar een downstreamkanaal. Uit. Er is geen downstreamkanaal vergrendeld.
Upstream channel (Upstream kanaal)	Blauw. Er is meer dan één upstreamkanaal vergrendeld. Groen. Er is één upstreamkanaal vergrendeld. Knipperend groen. De gateway wordt afgestemd op de upstream. Uit. Er is geen upstreamkanaal vergrendeld.
Online	Continu groen. De gateway is verbonden met internet. Langzaam knipperen. De gateway ontvangt DHCP-informatie. Snel knipperen. De gateway downloadt het configuratiebestand. Uit. De gateway is niet verbonden met internet.
WiFi radio	Continu groen. De wifi-radio van de gateway werkt en is beschikbaar voor gebruik. Knipperend. De wifi-radio van de gateway verzendt of ontvangt gegevens. Uit. De wifi-radio van de gateway werkt niet of is uitgeschakeld.
1 t/m 4 LAN	Groen geeft 1.000 Mbps aan. Oranje geeft 100/10 Mbps aan. Continu. Er is een Ethernet-apparaat aangesloten en ontvangt stroom. Knipperend. Er worden gegevens verzonden of ontvangen op de Ethernet-poort. Uit. Er is geen Ethernet-apparaat gedetecteerd op de Ethernet-poort.

Verbinding maken met het wifi-netwerk van de gateway

Om uw computer of wifi-apparaat (zoals een smartphone of gameconsole) te verbinden met het wifi-netwerk van uw gateway, kunt u de handmatige methode of de Wi-Fi Protected Setup (WPS)-methode gebruiken.

Ondersteuning

Neem contact op met uw kabelinternetprovider voor technische ondersteuning.

Ga voor de actuele EU-conformiteitsverklaring naar http://support.netgear.com/app/answers/detail/a_id/11621/.

Ga voor informatie over naleving van de regelgeving naar http://www.netgear.com/about/regulatory/.

Opmerking voor CATV-systeeminstallateurs

Deze herinnering is bedoeld om de CATV-systeeminstallateur te wijzen op sectie 820-93 van de National Electrical Code, die richtlijnen geeft voor een goede aarding en in het bijzonder specificeert dat de coaxkabelafscherming moet worden verbonden met het aardingssysteem van het gebouw zo dicht mogelijk bij het punt waar de kabel binnenkomt.

Wees uiterst voorzichtig bij het installeren of opnieuw uitlijnen van een buitenantennesysteem om contact met stroomleidingen of -circuits te vermijden. Contact kan dodelijk zijn.

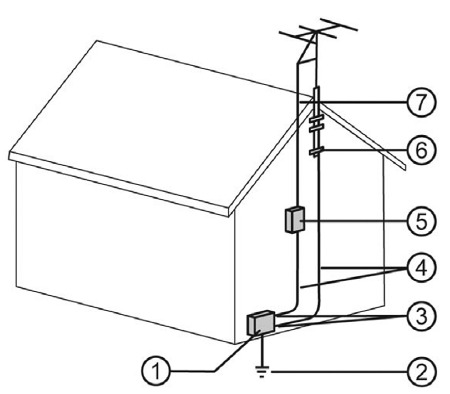

Verwijzing naar de aardingsfiguur

De nummers in de figuur aan de rechterkant geven de volgende items aan:

1. Elektrische serviceapparatuur
2. Aardelektrodesysteem voor stroomvoorziening (NEC Art 250, deel H)
3. Aardklemmen
4. Aardgeleiders (NEC sectie 810-21)
5. Antenne-ontladingseenheid (NEC sectie 810-20)
6. Aardklem
7. Antenne-aanvoerleiding

NETGEAR, het NETGEAR-logo en Connect with Innovation zijn handelsmerken en/of geregistreerde handelsmerken van NETGEAR, Inc. en/of haar dochterondernemingen in de Verenigde Staten en/of andere landen.

Informatie kan zonder voorafgaande kennisgeving worden gewijzigd.

© NETGEAR, Inc. Alle rechten voorbehouden.
