Azza PYRAMID 804 Handleiding
- 1 Specificaties
- 2 Chassisonderdelen
- 3 Het bovenste glaspaneel verwijderen
- 4 Overzicht
- 5 Ondersteunde moederborden
- 6 Voeding Installatie
- 7 Videokaart Installatie
- 8 Waterradiator Installatie
- 9 2.5"SSD / 3.5"HDD Installatie
- 10 Ventilator Installatie
- 11 Digitale RGB Ventilator Installatie Voor Moederbord
- 12 Voltooid
- 13 Download handleiding
- 14 In andere talen
Specificaties
| Model | |
| Modelnaam: | PYRAMID 804 |
| Naam: | CSAZ-804 |
| Specificaties | |
| Type: | ATX Tower |
| Kleur: | 1.5~2.0mm SPCC+ 2.5mm Aluminum |
| Zijpaneel Venster: | 4 zijden van het bovenpaneel zijn van gehard glas |
| Max CPU Koeler Hoogte: | Tot 80mm |
| Max Videokaart Lengte: | Tot 300mm lange videokaart |
| Voeding: | Niet inbegrepen |
| Moederbord Compatibiliteit: | <300mm EATX 、ATX、Micro ATX、 Mini ITX |
| Uitbreiding | |
| Externe 5.25" Drive Bays: | 0 |
| Interne 2.5" Drive Bays: | Tot 2 |
| Interne 3.5" Drive Bays: | Tot 1 (Convertible with 2.5"SSDx1 ) |
| Uitbreidingsslots: | 2 |
| Zijpoorten: | 2xUSB 3.0, HD Audio, Type C, Metal Power Button (Metalen aan/uit-knop) |
| Fysieke Specificaties | |
| Metalen Chassis Afmetingen (HxBxD) | 558x490x490/22x19.3x19.3 inch |
| Fysieke Afmetingen (HxBxD) | 585x490x490mm/23x19.3x19.3 inch |
| Gewicht: | 14kg /30.9lbs |
| Kenmerken | |
| Zijvenster van gehard glas: | Hoogwaardig zijvenster van gehard glas zorgt voor heldere beelden van de interne componenten |
| Beschikbare Ventilatorpoorten: | 1x120mm Ventilatorpoort aan de bovenkant (1x 120mm Hurricane II Digital RGB Ventilator inbegrepen) 3x120mm Ventilatorpoort aan de onderkant |
| Waterkoeling: | Ondersteunt radiatoren tot 360mm aan de onderkant |
| Geïsoleerde kamer: | ATX-voeding in een eigen geïsoleerde kamer, waardoor de warmte geen invloed heeft op andere componenten |
| Eenvoudige installatiekoeler: | Een voorgesneden gat voor eenvoudige installatie van CPU-koeler, waardoor het niet nodig is om het moederbord te verwijderen |
| Accessoires | 15cm PCI-E verlengkabel voor VGA-kaart Verstelbare videokaart houder Standaard & Gehard glas (optioneel) |

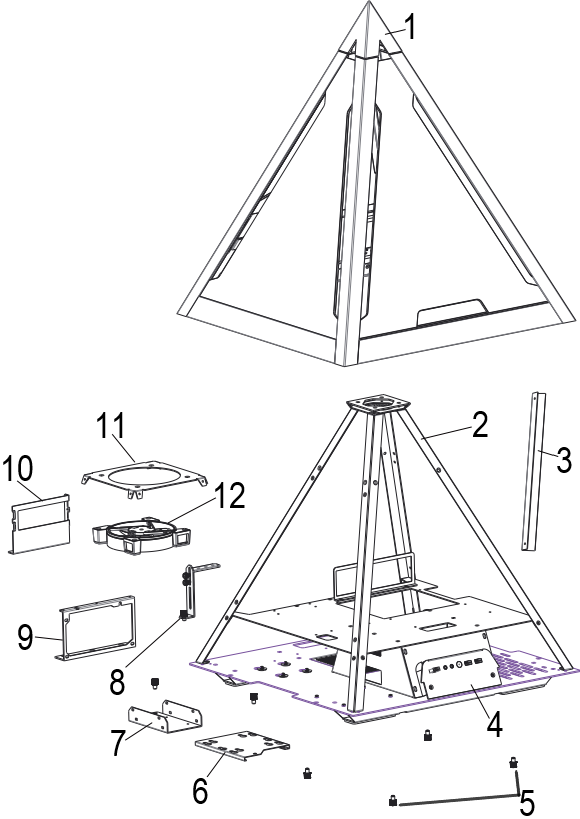

Chassisonderdelen
- TOP afdekplaat van gehard glas
- Piramide structuur
- Ventilator kabel management Cover
- I/O Poorten: USB 3.0 x 2, Type C, HD Audio
- Veerbout schroef van bovenpaneel
- 3.5"HDD /2.5"SSD Veerbout Lade X1
- 2.5"SSD beugels X1
- Verstelbare Videokaart Houder
- Voedingsrek
- Horizontale PCIe-slot
- Ventilator beugel
- 12cm ARGB Ventilator

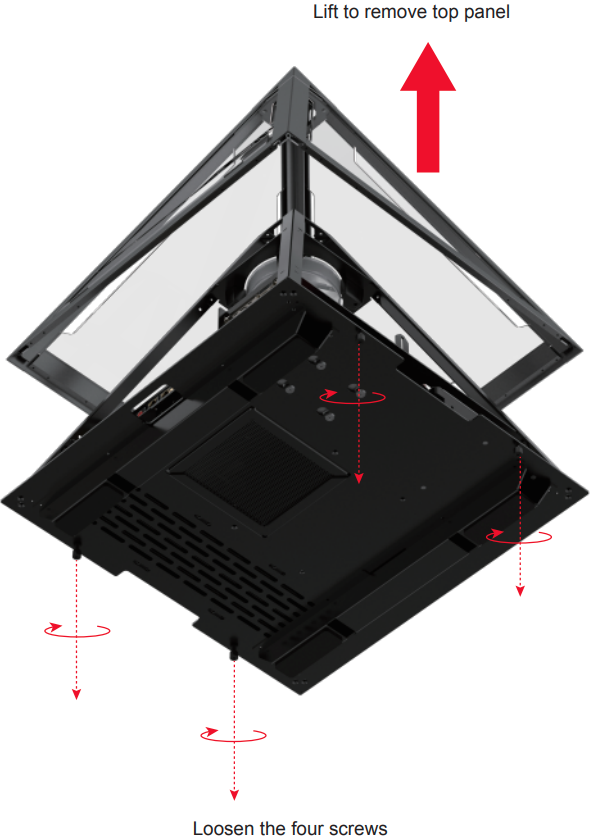

Het bovenste glaspaneel verwijderen
* Productfoto's zijn alleen ter referentie.

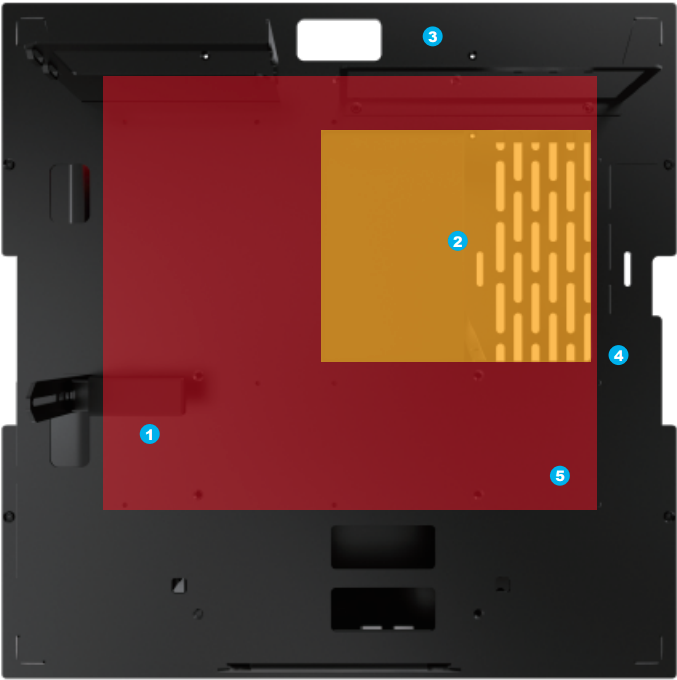

Overzicht
- Verstelbare videokaart houder
- Voorgesneden gat voor CPU-koeling
- Stroomkabel management gat
- Waterradiator management gat
- ATX moederbord bevestiging
* Productfoto's zijn alleen ter referentie.

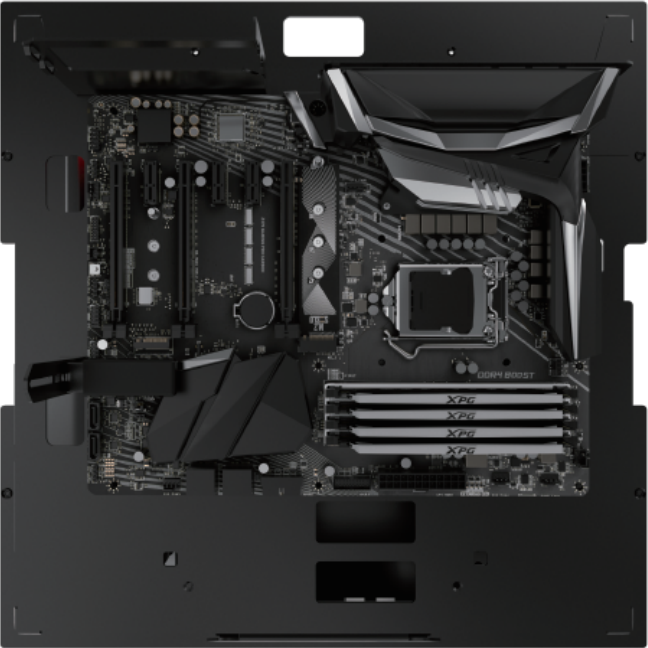

Ondersteunde moederborden
Maximum: ATX Moederbord
* Productfoto's zijn alleen ter referentie.

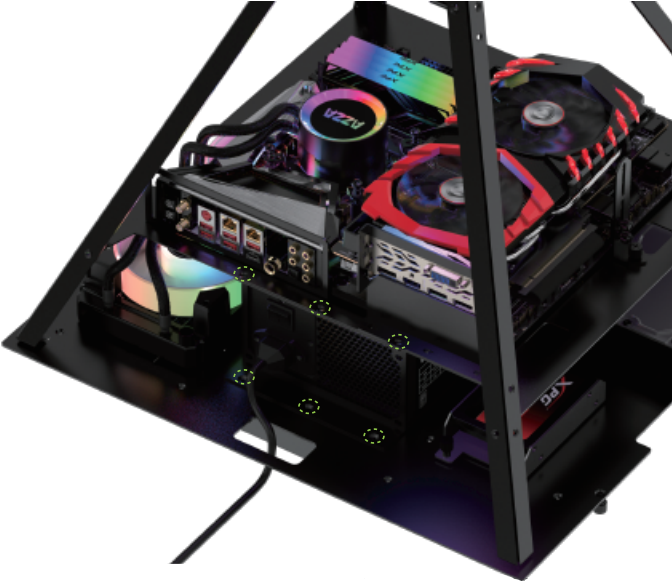

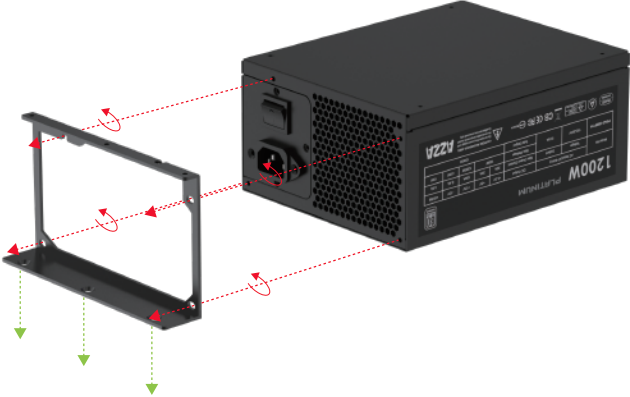

Voeding Installatie
* Productfoto's zijn alleen ter referentie.

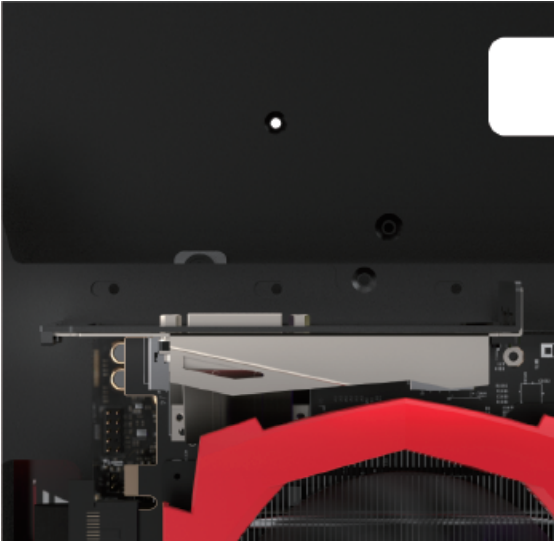

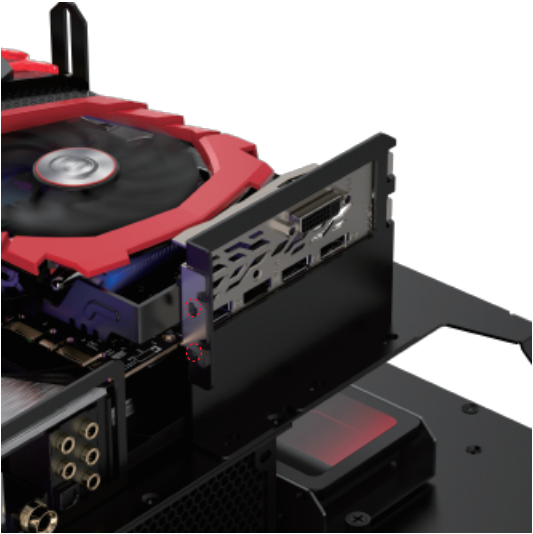

Videokaart Installatie
- Draai de schroeven vast om de videokaart vast te zetten.
![Videokaart Installatie Stap 1]( "AZZA - PYRAMID 804 - Videokaart Installatie Stap 1")
![Videokaart Installatie Stap 2]( "AZZA - PYRAMID 804 - Videokaart Installatie Stap 2")
* Productfoto's zijn alleen ter referentie.

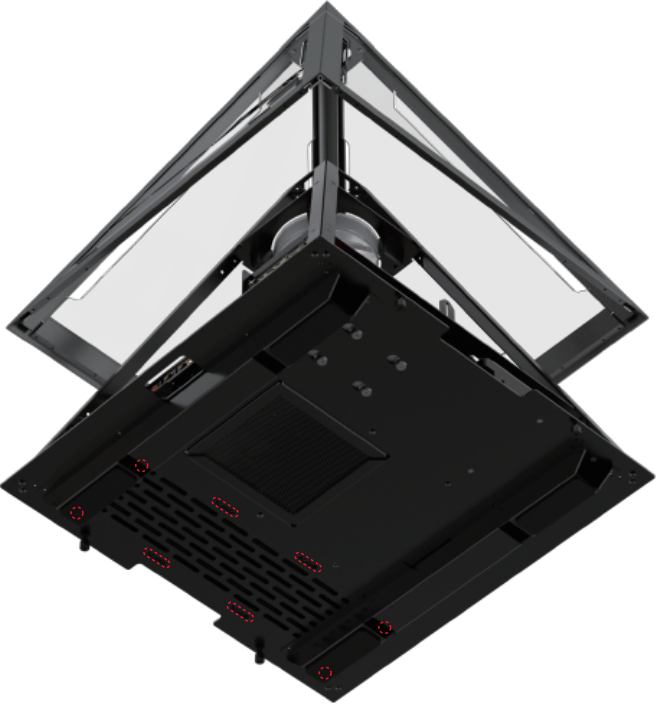

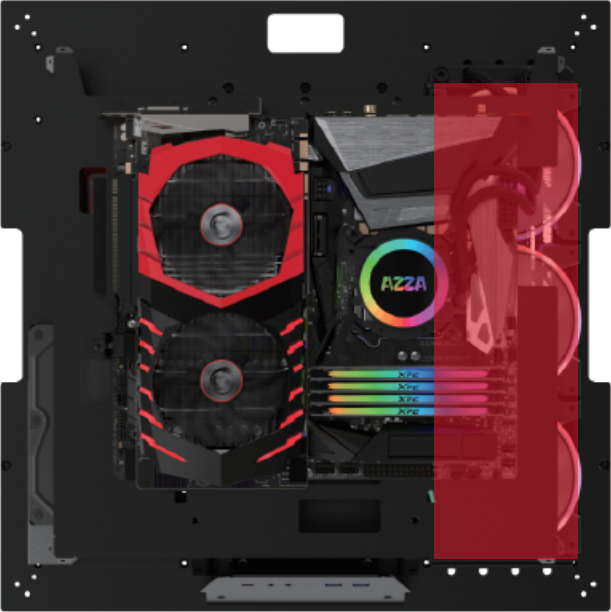

Waterradiator Installatie
- Zet de schroeven van de waterradiator vast.

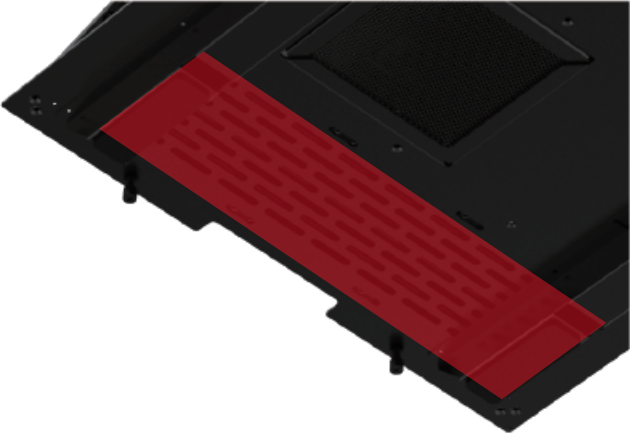

Onderaanzicht
- Ondersteunt tot 120mm ventilatoren x 3 / 240 / 360mm waterradiator
* Productfoto's zijn alleen ter referentie.

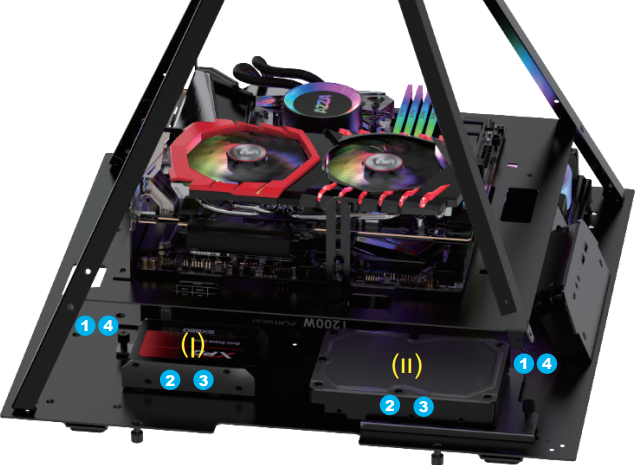

2.5"SSD / 3.5"HDD Installatie
- 2.5" SSD veerbout lade: Ondersteunt tot 2.5" SSD x 2
- 3.5" HDD veerbout lade: Ondersteunt 3.5 HDD x 1 (ook compatibel met een 2.5" SSD)
STAP:
- Maak de veerbout schroef los
- Schuif naar links of rechts om de lade te verwijderen.
- Installeer de 2.5"SSD of 3.5"HDD
- Zet de veerbout schroef vast
* Productfoto's zijn alleen ter referentie.

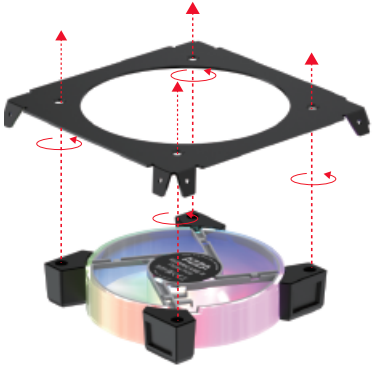

Ventilator Installatie
- Draai de ventilatorschroeven vast
![Ventilator Installatie Stap 1]( "AZZA - PYRAMID 804 - Ventilator Installatie Stap 1")
![]()

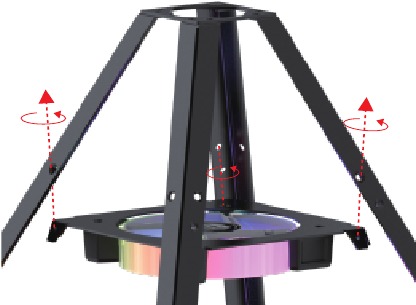

- Bevestig de ventilator aan de bovenkant van de Piramide.
![Ventilator Installatie Stap 2]( "AZZA - PYRAMID 804 - Ventilator Installatie Stap 2")
![]()

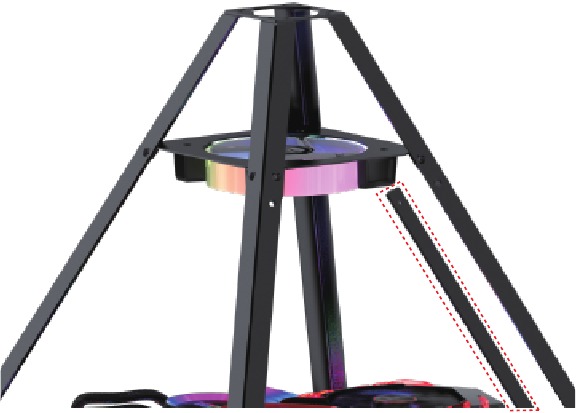

- Beheer de ventilatorkabels door ze te verbergen.
![Ventilator Installatie Stap 3]( "AZZA - PYRAMID 804 - Ventilator Installatie Stap 3")

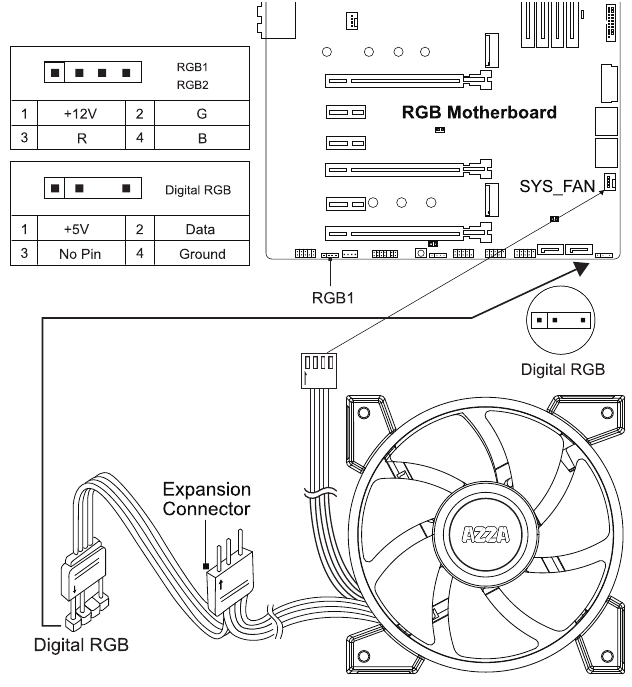

Digitale RGB Ventilator Installatie Voor Moederbord
De adresseerbare RGB-ventilatoren kunnen rechtstreeks worden aangesloten op de 5V adresseerbare RGB-headers van compatibele moederborden, zoals die van MSI™, ASUS™, Gigabyte™ en AsRock™.
Let op: Alleen 5V adresseerbare headers van compatibele moederborden worden ondersteund. Sluit de ventilator NIET aan op een 12V niet-adresseerbare header.
Controleer de specificaties van uw moederbord voor gebruik. Overschrijd de toegestane limieten van het moederbord op het gebied van vermogen en LED-aantal niet bij het aansluiten van meerdere ventilatoren/LED-strips.

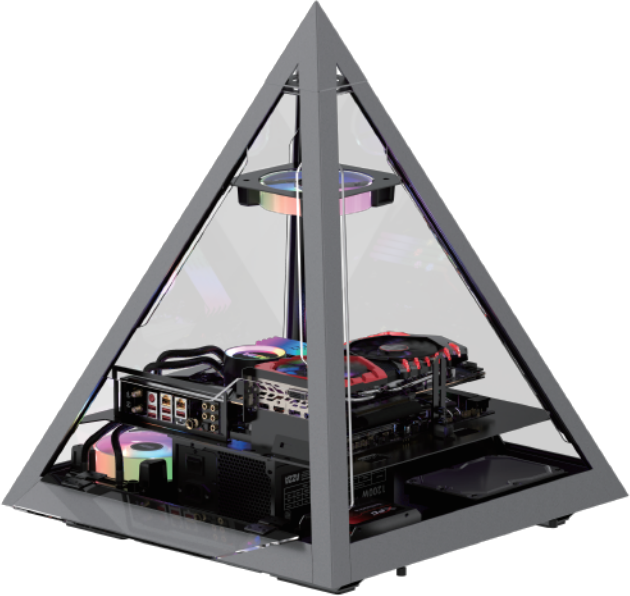

Voltooid
* Productfoto's zijn alleen ter referentie.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Azza PYRAMID 804 Handleiding
