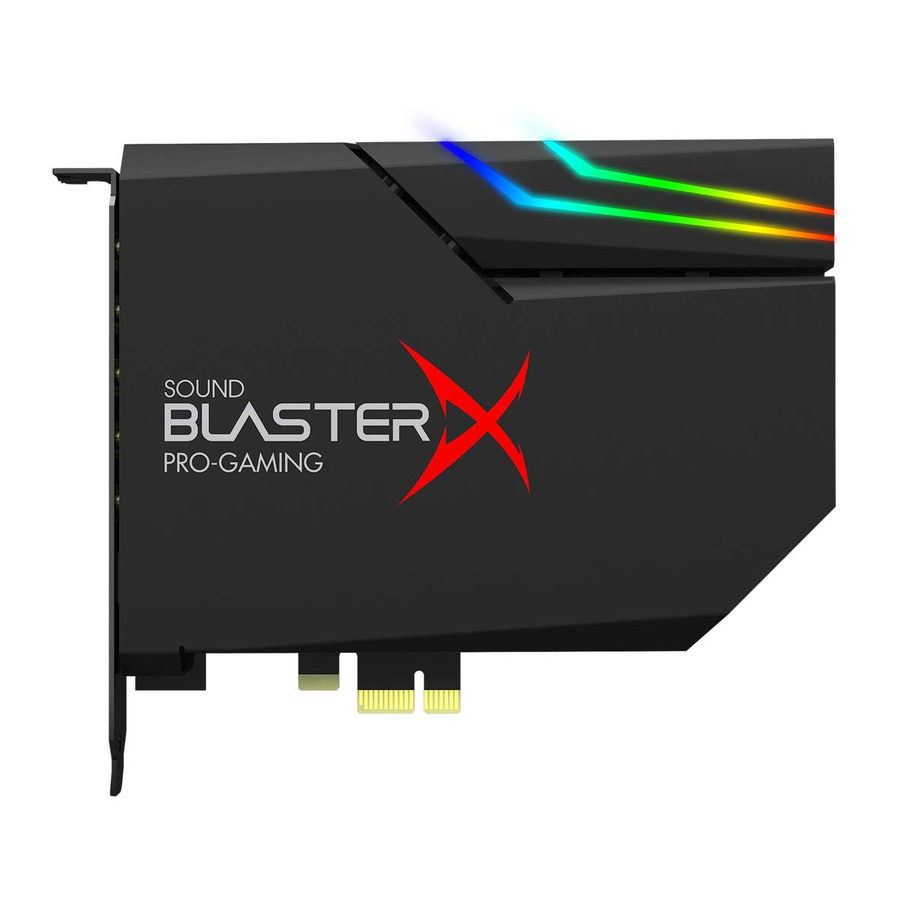

Creative Sound BlasterX AE-5 Plus-handleiding

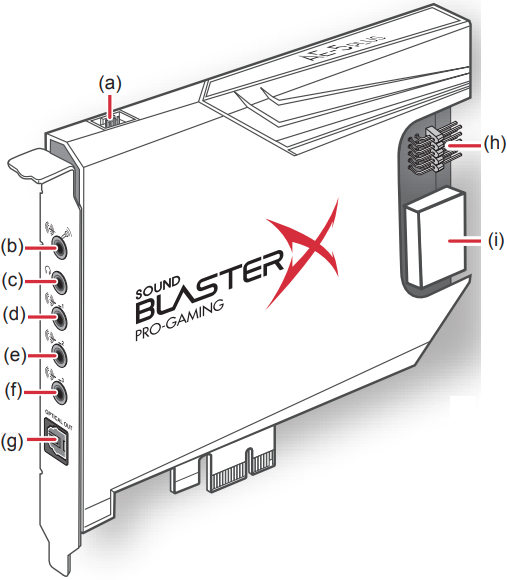

Overzicht

1. RGB-header
2. Lijningang / microfooningang
3. Koptelefoonaansluiting
4. Voorkant (L / R)
5. Achterkant (L / R)
6. Midden / Subwoofer
7. Optische uitgang
8. HD-audioheader voor voorpaneel
9. Stroomconnector

Installatie

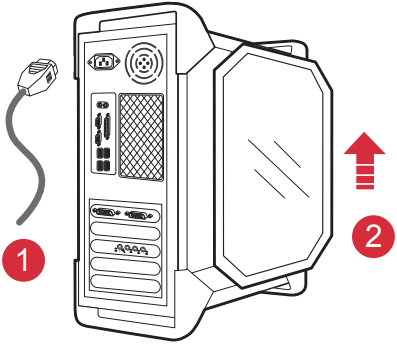

1.

   1. Verwijder de stroomkabel van de computer
   2. Verwijder de computerbehuizing
2. 1. Verwijder de bestaande geluidskaart

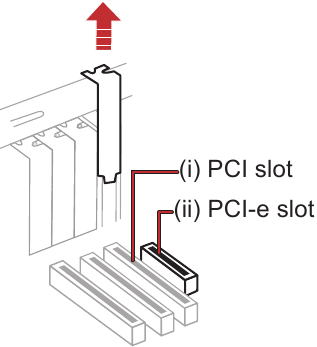

   2. Verwijder de metalen behuizing van een PCI-e-slot

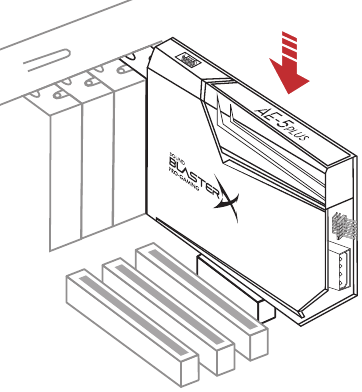

3. Plaats de Sound BlasterX AE-5 Plus-geluidskaart voorzichtig maar stevig in de PCI-e-slot

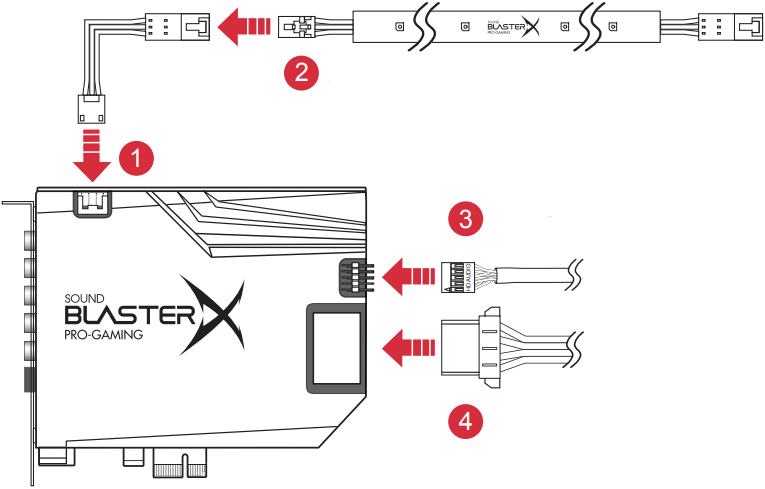

4.

   1. Verlengkabel aansluiten
   2. LED-strip aansluiten
   3. HD-audioconnector van het voorpaneel aansluiten
   4. Stroomconnector aansluiten voor RGB-verlichting

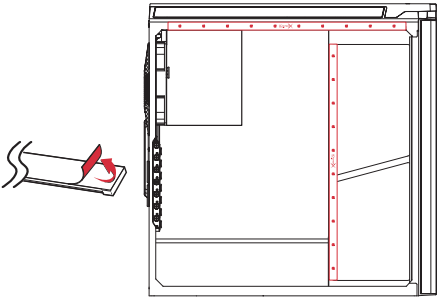

5. De LED-strip is voorzien van een magneet en dubbelzijdig tape aan de achterkant
   1. Plaats de strip direct op het binnenste stalen frame

      OF
   2. Gebruik de dubbelzijdige tape om de strip op plastic / aluminium oppervlakken te plakken

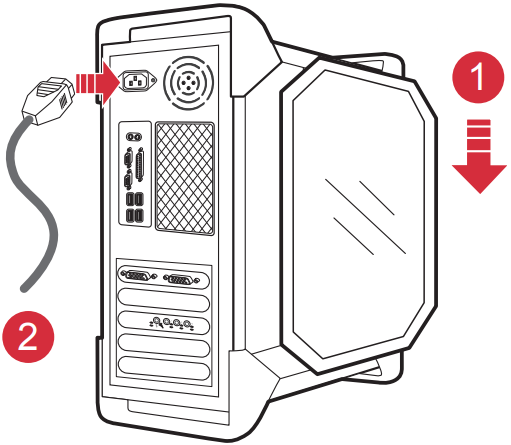

6.

   1. Vervang de buitenste behuizing
   2. Sluit de stroomkabel weer aan

Downloaden

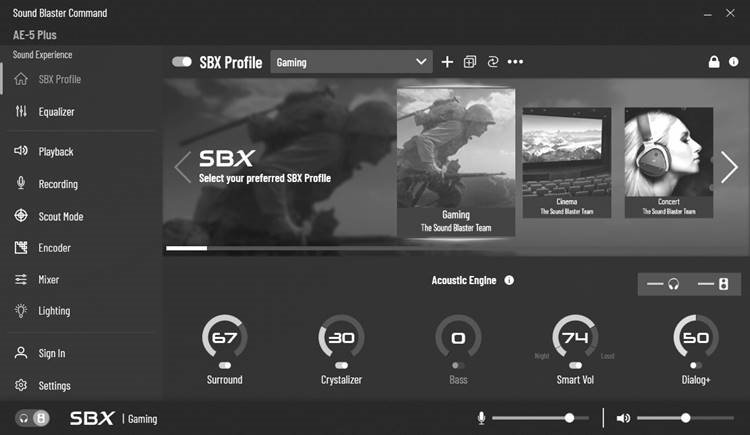

Ontgrendel uw Sound BlasterX AE-5 Plus met Sound Blaster Command-software. Download de software en de gebruikershandleiding op creative.com/support/ae5plus.

Met Sound Blaster Command kunt u:

• Ervaar professioneel afgestemde audiovoorkeuze voor gaming, films en muziek
• Personaliseer audio-effecten met Sound Blaster Acoustic Engine
• Luidsprekers en hoofdtelefoonconfiguratie instellen
• Afspeel- en opname-instellingen aanpassen

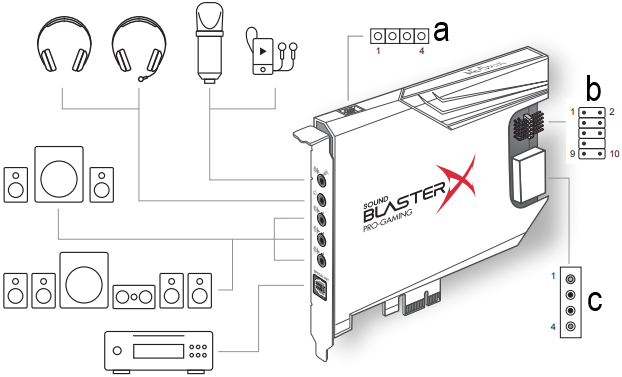

Aansluiting

1. Pin	Definitie
   1	Aarde (G)
   2	Klok (C)
   3	Data (D)
   4	+5V (V)

2. Pin	Definitie
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	+AC2_DET
   5	LINE2_R
   6	NC
   7	GND
   8	Geen pin
   9	LINE2_L
   10	FAUDIO_JD

3. Pin	Definitie
   1	NC
   2	COM
   3	COM
   4	+5V DC

Productregistratie

Door uw product te registreren, bent u verzekerd van de meest geschikte service en productondersteuning die beschikbaar is. U kunt uw product registreren in de Sound Blaster Command-software of op creative.com/register.

Technische ondersteuning en klantenservice

Ga naar creative.com/support/ae5plus om technische vragen op te lossen en problemen op te lossen in de 24-uurs zelfhulpkennisbank van Creative. U kunt hier ook klantenservice en andere nuttige informatie vinden.

Overige informatie

Aanvullende documentatie voor dit product omvat een gedetailleerde gebruikershandleiding, DoC en veiligheids- en regelgevingsinformatie. Deze documenten zijn te vinden op de site creative.com/support/ae5plus.

Bewaar dit document voor toekomstig gebruik.

© 2020 Creative Labs Pte. Ltd. Alle rechten voorbehouden. Creative, het Creative-logo, Sound Blaster en het BlasterX-logo zijn handelsmerken of geregistreerde handelsmerken van Creative Technology Ltd in de Verenigde Staten en/of andere landen. Vervaardigd onder licentie van Dolby Laboratories. Dolby, Dolby Audio en het dubbele-D-symbool zijn handelsmerken van Dolby Laboratories. DTS is een geregistreerd handelsmerk en de DTS-logo's en het symbool zijn handelsmerken van DTS, Inc. Alle andere handelsmerken zijn eigendom van hun respectieve eigenaars en worden hierbij als zodanig erkend. Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Het werkelijke product kan enigszins afwijken van de getoonde afbeeldingen. Het gebruik van dit product is onderworpen aan een beperkte garantie.
