Creative Sound Blaster Katana V2 - Gaming Soundbar Handleiding

Inhoud

OVERZICHT

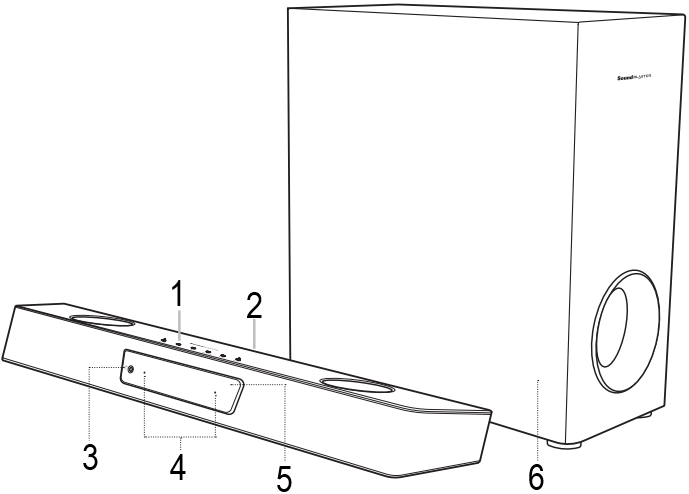

Overzicht Stap 1

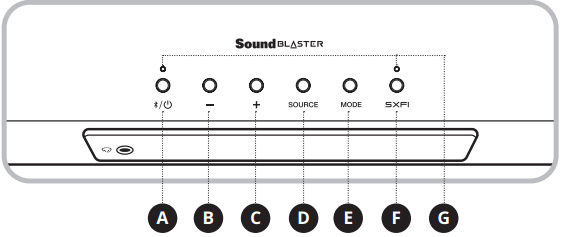

  1. Overzicht Stap 2
    1. Power / Bluetooth® Knop
    2. Volume - Knop
    3. Volume + Knop
    4. Source (Bron) Knop
    5. Mode (Modus) Knop
    6. Super X-Fi Knop
    7. LED Indicatoren

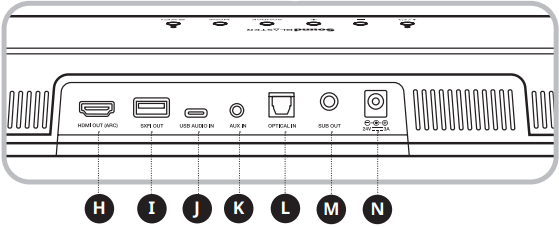

  2. Overzicht Stap 3
    1. HDMI ARC Poort
    2. SXFI-out Poort
    3. USB-C Poort
    4. 3.5 mm AUX-in Poort
    5. Optical-in (Optische ingang) Poort
    6. Output (Uitgang) naar Subwoofer
    7. DC Power Poort
  3. Headset Poort
  4. Microfoons
  5. LED Display
  6. Subwoofer
Knop / Actie Functie
x1 Power On (Aanzetten) / Power Off (Uitzetten)
2s Enter Bluetooth Pairing Mode (Ga naar Bluetooth koppelmodus)
x1
(While in Bluetooth Pairing Mode (Terwijl in Bluetooth koppelmodus))		 Exit Bluetooth Pairing Mode (Verlaat Bluetooth koppelmodus)
x1 Decrease Volume (Volume verlagen)
x1 Increase Volume (Volume verhogen)
x1
x1
x1
LED Indicator Status
Solid White (Continu wit) Power On (Aan)
Solid Red (Continu rood) Power Off (Uit)
Solid Yellow (Continu geel) Network Standby (Netwerk stand-by)
Solid Blue (Continu blauw) Bluetooth Connected (Bluetooth verbonden)
Blinking Blue (Knipperend blauw) Bluetooth Pairing Mode (Bluetooth koppelmodus)
Blinking White (Knipperend wit) Waiting for BLE Connection (Wachten op BLE verbinding)
Solid Orange (Continu oranje) Super X-Fi Off (Super X-Fi uit)
Solid Green (Continu groen) Super X-Fi On (Super X-Fi aan)
Solid Dark Blue (Continu donkerblauw) SXFI BATTLE Mode On (SXFI BATTLE Modus aan)
Blinking Red (Knipperend rood) Loading Super X-Fi Profile (Super X-Fi profiel laden)
LED Off (LED uit) Super X-Fi is unavailable (Super X-Fi is niet beschikbaar)
(Speaker mode (Luidsprekermodus))
LED Display Source (Bron) / Functie
HDMI ARC Mode (HDMI ARC Modus)
USB Audio Mode (USB Audio Modus)
Optical-in (Optisch in)
AUX-in
Bluetooth Pairing mode (Bluetooth koppelmodus)
Bluetooth Mode (Bluetooth Modus)

IR AFSTANDSBEDIENING

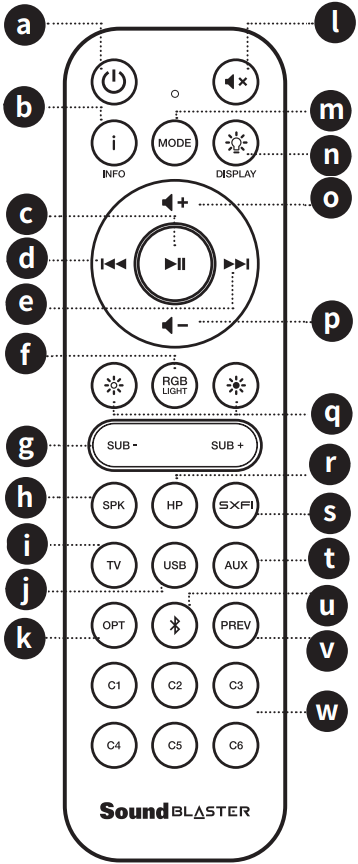

Afstandsbediening

Batterijen
AAA-batterijen niet inbegrepen

  1. Power Button (Aanknop)
    Druk eenmaal om de soundbar aan te zetten.
    Druk nogmaals om hem uit te zetten.
  2. Info Button (Infoknop)
    Druk eenmaal om Audio Format (Dolby encoded / PCM), Volume, Sound Mode en Source informatie weer te geven.
  3. Play / Pause Button (Afspelen / Pauze knop)
    Druk eenmaal om het afspelen van audio te starten / pauzeren.
  4. Previous Track Button (Vorige nummer knop)
    Druk eenmaal om terug te keren naar het vorige nummer.
  5. Next Track Button (Volgende nummer knop)
    Druk eenmaal om naar het volgende nummer te gaan.
  6. RGB Lighting Button (RGB-verlichtingsknop)
    Druk om door de RGB-verlichtingspresets op de Sound Blaster Katana V2 te bladeren (aanpasbaar via de Creative-app).
  7. Sub - / Sub + Buttons (Sub - / Sub + knoppen)
    Druk om het volume van de subwoofer te verlagen / verhogen
  8. Speaker Button (Speakerknop)
    Druk eenmaal om naar de speakeruitgang te schakelen.
  9. TV Source Button (TV-bronknop)
    Druk eenmaal om naar de TV-ingang te schakelen.
  10. USB Source Button (USB-bronknop)
    Druk eenmaal om naar de USB-ingang te schakelen.
  11. Optical Source Button (Optische bronknop)
    Druk eenmaal om naar de optische ingang te schakelen.
  12. Mute Button (Dempen knop)
    Druk eenmaal om de soundbar te dempen.
    Druk nogmaals om het dempen op te heffen.
  13. Mode Button (Modusknop)
    Druk om door de geluidsmodi op de Sound Blaster Katana V2 te bladeren (aanpasbaar via de Creative-app).
  14. Display Button (Displayknop)
    Druk om door de helderheid van het LED-display te bladeren. (Helder / Donker / Uit)
  15. Volume + Button (Volume + knop)
    Druk eenmaal om het volume te verhogen.
    Houd ingedrukt om het volume continu te verhogen.
  16. Volume – Button (Volume - knop)
    Druk eenmaal om het volume te verlagen.
    Houd ingedrukt om het volume continu te verlagen.
  17. LED Brightness - / + Buttons (LED Helderheid - / + knoppen)
    Druk om de LED-helderheid te verlagen / verhogen
  18. Headphones Button (Koptelefoonknop)
    Druk eenmaal om naar de koptelefoon / headset uitgang te schakelen.
  19. Super X-Fi Button (Super X-Fi knop)
    Druk eenmaal om door de Super X-Fi modi te bladeren. (Super X-Fi On / SXFI BATTLE Mode / Super X-Fi Off (Super X-Fi Aan / SXFI BATTLE Modus / Super X-Fi Uit))
  20. AUX Source Button (AUX-bronknop)
    Druk eenmaal om naar de AUX-ingang te schakelen.
  21. Bluetooth Button (Bluetooth knop)
    Druk eenmaal om naar de Bluetooth-ingang te schakelen.
    Houd ingedrukt om de Bluetooth-koppelingsmodus te activeren.
  22. Previous Source Button (Vorige bronknop)
    Druk eenmaal om naar de laatst gebruikte ingangsbron te schakelen.
  23. C1-C6 Customizable Buttons (Aanpasbare C1-C6 knoppen)
    Knoppen zijn aanpasbaar via de Creative-app.

AANSLUITINGEN

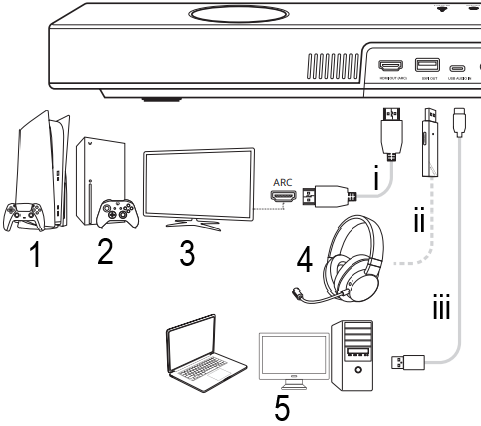

Aansluiting stap 1Aansluiting stap 2

  1. PS5™
  2. Xbox Series X / S
  3. TV
  4. Super X-Fi Headphones (Super X-Fi koptelefoon)
  5. PC / Mac
  6. Wall socket (Stopcontact)
  7. Subwoofer
  8. Xbox One series
  9. PS4™
  10. Mobile Devices (Mobiele apparaten)
  1. HDMI cable (HDMI-kabel)
    1. TV Audio Output: ARC
    2. Digital Audio Format: Dolby encoded / PCM
  2. Super X-Fi USB dongle
  3. USB-C to USB-A cable (USB-C naar USB-A kabel)
  4. Optical cable (Optische kabel)
    1. TV Audio Output: Optical
    2. Digital Audio Format: Dolby encoded / PCM
  5. 3.5 mm AUX cable (3,5 mm AUX-kabel)

MUURBEVESTIGING (OPTIONEEL)

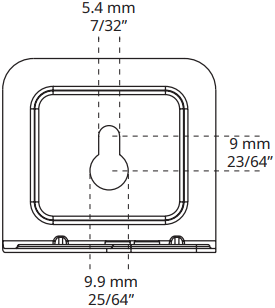

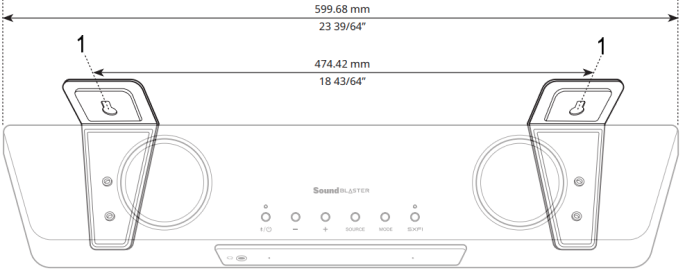

Muurbevestiging stap 1

  1. Keyhole (Sleutelgat)


Metal Hanger (Metalen hanger)


Pan Head M3.5 x 15 mm Machine Screw (Verzonken kop M3.5 x 15 mm machineschroef)


Recommended Plastic Anchor* (Aanbevolen plastic anker*)


Double-headed Bear Claw Hanger* (Dubbelkoppige Bear Claw hanger*)

* Niet inbegrepen

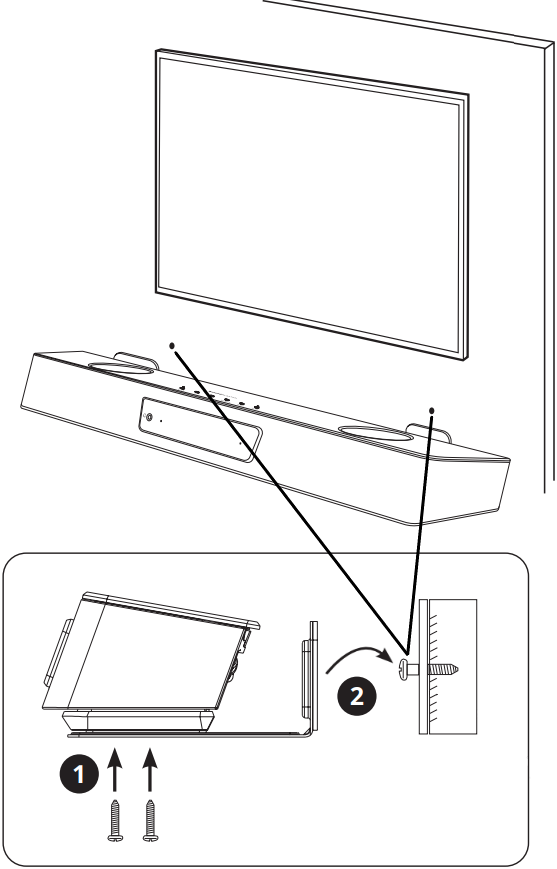

Muurbevestiging stap 2


Om letsel te voorkomen, moet dit apparaat stevig aan de muur worden bevestigd in overeenstemming met de installatie-instructies

  1. Bepaal de montagepositie van de soundbar. Zorg ervoor dat deze goed gecentreerd is ten opzichte van de tv en horizontaal waterpas is.
  2. Noteer en markeer de gewenste locatie voor de muurbeugel. Zorg ervoor dat ze geen begraven leidingen, buizen of bekabeling in de muur kruisen.
  3. Zorg ervoor dat u de plastic ankers in de muur monteert voordat u de dubbelkoppige Bear Claw-hangers vastschroeft. Tik met een hamer op de plastic ankers in de muur totdat ze er vlak tegenaan liggen.
  4. Plaats de soundbar op de muurbeugel en draai de schroeven vast zoals afgebeeld om hem vast te zetten.
  5. Met de soundbar op zijn plaats schroeft u de dubbelkoppige Bear Claw-hangers door de sleutelgaten van de muurbeugel en in de plastic ankers. De flens van de hangers moet vlak tegen de plastic ankers liggen.

SUPER X-FI PERSONALISATIE


Ontketen de prestaties van Super X-Fi met de SXFI-app. Met de app kunt u uw Super X-Fi-profiel personaliseren via een geavanceerd hoofd- en oormappingproces voor een complete Super X-Fi-ervaring.

Download SXFI App from: (Download de SXFI app van:)

iOS App Store


Google Play Store

CREATIVE APP


Beschikbaar op Windows, Mac, evenals Android- en iOS-apparaten, stel uw product in, personaliseer audio-instellingen, verbeter de prestaties van uw product en meer met de Creative-app:

  • Personaliseer uw audio-ervaring met Super X-Fi, Scout Mode, Dolby Digital Decoder en Audio Mixer
  • Geniet van Acoustic Engine-functies zoals Surround, Crystalizer, Bass, Smart Volume en Dialog+
  • Pas RGB-verlichting, grafische EQ's en aangepaste knoppen aan
  • Voer software uit, productregistratie en meer
  • Download de Creative-app van creative.com/support/katanav2

TECHNISCHE SPECIFICATIES

Power Adapter Model: (Model stroomadapter:) GM95-240300-D

Input: (Ingang:) 100–240V , 50 / 60 Hz 2.5A

Output: (Uitgang:) 24V 3.0A

Soundbar's Power Output: (Geluidsvermogen soundbar:) 66W RMS (Tweeter 13W RMS x 2 / Midbass 20W RMS x 2)

Subwoofer's Power Output: (Geluidsvermogen subwoofer:) 60W RMS

Frequency Response: (Frequentiebereik:) 50–20,000 Hz

Bluetooth Version: (Bluetooth versie:) Bluetooth 5.0

Operating Frequency: (Werkfrequentie:) 2402–2480 MHz

Operating Range: (Bereik:) Tot 10 m, gemeten in open ruimte. Muren en structuren kunnen het bereik van het apparaat beïnvloeden

Maximum RF Output Power: (Maximaal RF-uitgangsvermogen:) 4 dBm

Supported Bluetooth Profiles: (Ondersteunde Bluetooth-profielen:) A2DP (Wireless Stereo Bluetooth), AVRCP (Bluetooth Remote Control (Bluetooth afstandsbediening))

Supported Codec: (Ondersteunde codec:) SBC

Soundbar Input Rating: (Ingangsspanning soundbar:) 24V 3.0A

Maximum Temperature Range: (Maximale temperatuur:) 40ºC

Note: (Opmerking:) Conformiteitsmarkeringen bevinden zich aan de onderkant van dit product.

OVERIGE INFORMATIE

Ga naar creative.com/compliance/katanav2 voor de gebruikershandleiding, veiligheids- en wettelijke informatie en ErP-informatie, waar van toepassing.

Ga naar creative.com/support/katanav2 voor alle andere ondersteuning met betrekking tot uw product.

PRODUCTREGISTRATIE

Door uw product te registreren, bent u verzekerd van de meest geschikte service en productondersteuning die beschikbaar is. U kunt uw product registreren op www.creative.com/register. Houd er rekening mee dat uw garantierechten niet afhankelijk zijn van registratie.

Garantie Garantie-informatie wordt bij uw product geleverd in een apart document.
Bewaar uw aankoopbewijs gedurende de garantieperiode.
Bewaar dit document voor toekomstig gebruik.

PN: 03MF838000001 Rev A
