Nitecore P10iX - i-Generation 21700 Ultra Compact Flashlig Handleiding

Inhoud

1 Batterij installatie
2 Oplaadfunctie
3 Kenmerken
4 Specificaties
5 Accessoires
6 Batterij opties
7 Technische gegevens
8 Bedieningsinstructies
9 Onderhoud
10 Download handleiding
11 In andere talen

Batterij installatie

LET OP:
Verwijder de isolatiefolie voor het eerste gebruik.

Oplaadfunctie

Kenmerken

Maakt gebruik van 4 x CREE XP-L2 V6 LED's met een maximale output van 4.000 lumen
Een optisch systeem gecombineerd met kristalcoating en "Precision Digital Optics Technology" (PDOT)
Maximale piek bundelintensiteit van 6.250cd en maximaal bereik van 158 meter
Zeer efficiënt constant stroomcircuit zorgt voor een stabiele output tot wel 350 uur
Dubbele schakelaars aan de achterkant zorgen voor intuïtieve bediening voor tactische toepassingen
STROBE READY™ Technology om snelle toegang tot de STROBE Mode mogelijk te maken (Patent No. ZL201320545349.4)
STROBE Mode gebruikt willekeurig veranderende frequenties voor sterkere duizelingwekkende effecten
Tactical Mode (Tactische modus) en Daily Mode (Dagelijkse modus) beschikbaar
Intelligent Li-ion batterij oplaadcircuit met een USB-C-poort
NITECORE 21700 Li-ion batterij meegeleverd (NL2150HPi 5.000mAh)
Een stroomindicator naast de oplaadpoort geeft de resterende batterij aan
De stroomindicator kan de batterijspanning weergeven (±0.1V)
Ingebouwde Advanced Temperature Regulation (ATR) module (Patent No. ZL201510534543.6)
Optische lenzen met dubbelzijdige krasbestendige coating
Gemaakt van aluminiumlegering van ruimtevaartkwaliteit
HA III militaire kwaliteit hard geanodiseerde afwerking
Waterdicht en stofdichtheid in overeenstemming met IP68 (2 meter dompelbaar)
Schokbestendig tot 2 meter

Specificaties

Lengte: 137.2mm (5.40")
Diameter kop: 25.4mm (1")
Diameter buis: 25.4mm (1")
Diameter achterkant: 28.5mm (1.12")
Gewicht: 79.5g (2.80oz)

Accessoires

NITECORE 21700 Oplaadbare Li-ion Batterij (NL2150HPi 5.000mAh), Tactical Holster NTH10, Clip, Lanyard, Reserve O-ring, CR123 Batterij Magazine, USB-C Oplaadkabel

Batterij opties

De P10iX is alleen compatibel met NITECORE 21700 i Serie batterijen met een output van meer dan 15A en CR123/RCR123 batterijen.

LET OP:

Probeer NIET de P10iX te gebruiken om CR123/RCR123 batterijen op te laden.
De P10iX is NIET compatibel met conventionele 21700/18650 batterijen.
Het TURBO / HIGHER niveau is ontoegankelijk bij gebruik van CR123/RCR123 batterijen.

Technische gegevens

Met behulp van een 5.000mAh 21700 Li-ionbatterij:

FL1 STANDARD	TURBO	HIGHER	HIGH	MID	LOW	ULTRALOW	STROBE
	4,000 Lumens	1,700 Lumens	850 Lumens	300 Lumens	50 Lumens	2 Lumens	4,000 Lumens
	*30min	2h	2h30min	7h15min	38h	350h	─
	158m	102m	72m	44m	17m	3m	─
	6,250cd	2,610cd	1,280cd	485cd	74cd	3cd	─
	2m (Impact Resistance)
	IP68, 2m (Waterproof and Submersible)

OPMERKING:
De vermelde gegevens zijn gemeten in overeenstemming met de internationale testnorm voor zaklampen ANSI/PLATO FL 1-2019, met behulp van 1 x 21700 Li-ion batterij (5.000mAh) onder laboratoriumomstandigheden. De gegevens kunnen in de praktijk variëren als gevolg van verschillend batterijgebruik of omgevingsomstandigheden.
* De looptijd van TURBO is getest zonder de temperatuurregeling.

Met behulp van 2 x CR123-batterijen:

FL1 STANDARD	HIGH	MID	LOW	ULTRALOW	STROBE
	1,060 Lumens	300 Lumens	50 Lumens	2 Lumens	1,060 Lumens
	1h	3h 30min	14h	120h	─
	80m	44m	17m	3m	─
	1,620cd	485cd	74cd	3cd	─
	2m (Impact Resistance)
	IP68, 2m (Waterproof and Submersible)

OPMERKING:
De vermelde gegevens zijn gemeten in overeenstemming met de internationale testnorm voor zaklampen ANSI/PLATO FL 1-2019, met behulp van 2 x CR123 lithium batterijen (1.700mAh) onder laboratoriumomstandigheden. De gegevens kunnen in de praktijk variëren als gevolg van verschillend batterijgebruik of omgevingsomstandigheden.

Bedieningsinstructies

Batterij installatie

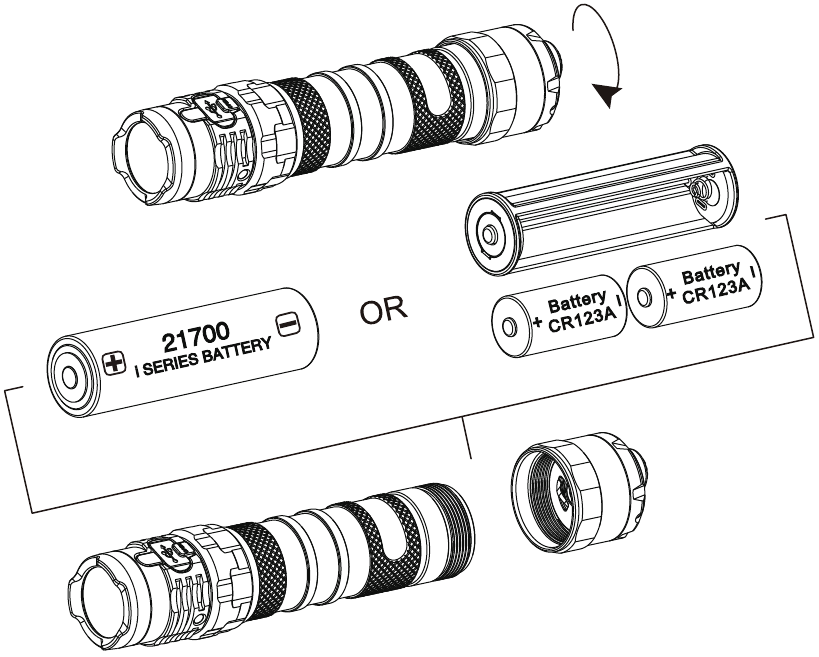

Plaats de batterij(en) zoals afgebeeld en schroef de eindkap vast om deze aan te spannen.
LET OP:
Na het plaatsen van de batterij, zal de stroomindicator knipperen om de batterijspanning aan te geven. Raadpleeg het gedeelte "Stroomindicatie" van deze handleiding voor meer details.
:

Zorg ervoor dat de batterij(en) is/zijn geplaatst met de positieve kant richting de kop. Het product werkt niet als de batterij(en) verkeerd is/zijn geplaatst.
Mogelijke gevaarlijke straling! Kijk niet in het licht! Kan gevaarlijk zijn voor uw ogen.
Wanneer het stroomniveau laag is, stop dan met het gebruiken van het product en vervang of laad de batterij op om schade aan de batterij te voorkomen.
Wanneer het product in een rugzak wordt bewaard of voor langere tijd niet wordt gebruikt, verwijder dan alle batterijen om onbedoelde activatie of batterijlekkage te voorkomen.
Dompel de lamp NIET onder in een vloeistof als deze heet is. Dit kan onherstelbare schade aan de lamp veroorzaken door het verschil in luchtdruk binnen en buiten de buis.

Oplaadfunctie

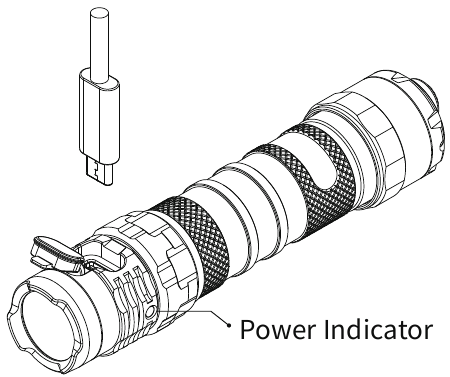

De P10iX is uitgerust met een intelligent oplaadsysteem. Zoals afgebeeld, gebruik na het plaatsen van de batterij en het aandraaien van de eindkap de USB-kabel om een externe stroomvoorziening (bijv. een USB-adapter of andere USB-oplaadapparaten) aan te sluiten op de oplaadpoort om het oplaadproces te starten.

Tijdens het oplaadproces zal de stroomindicator langzaam knipperen om de gebruiker te informeren.
Wanneer de batterij volledig is opgeladen, zal de P10iX het oplaadproces stoppen en de stroomindicator zal continu oplichten om de gebruiker te informeren.
Wanneer de lamp aan is, zal het aansluiten op een stroombron de lamp automatisch uitschakelen. De lamp keert terug naar zijn vorige status wanneer deze wordt losgekoppeld van de stroombron.
De oplaadtijd voor een 21700 Li-ion batterij (5.000 mAh) is ca. 3 uur en 45 minuten. (Opgeladen via de 5V/2A adapter)

Tactische Momentary Verlichting

Druk de Power Button (Aan/Uit-knop) half in en houd deze vast om de lamp kortstondig in te schakelen. Laat los om hem uit te schakelen.

Aan / Uit

Aan: Wanneer de lamp uit is, druk op de Power Button (Aan/Uit-knop) totdat een klikgeluid te horen is om hem in te schakelen.
Uit: Wanneer de lamp aan is, druk op de Power Button (Aan/Uit-knop) totdat een klikgeluid te horen is om hem uit te schakelen.

Gebruikersmodus Selectie

De P10iX biedt 2 gebruikersmodi voor verschillende gebruikers en situaties.

Dagelijkse modus (Standaard instelling): In deze gebruikersmodus zijn er 6 helderheidsniveaus [TURBO, HIGHER, HIGH (850 Lumen), MID, LOW en ULTRALOW] en STROBE Mode beschikbaar. De P10iX zal 5 van de helderheidsniveaus (TURBO uitgesloten) of STROBE Mode onthouden en opnieuw openen wanneer deze opnieuw wordt geactiveerd, tenzij deze is overgeschakeld naar de andere gebruikersmodus.
Tactische modus: In deze gebruikersmodus zijn er slechts 4 helderheidsniveaus [TURBO, HIGH (850 Lumen), MID en LOW] en STROBE Mode beschikbaar. De P10iX zal alleen het TURBO-niveau of de STROBE Mode onthouden en opnieuw openen wanneer deze opnieuw wordt geactiveerd, tenzij deze is overgeschakeld naar de andere gebruikersmodus.

LET OP:
Bij gebruik van CR123/RCR123 batterijen zijn er 4 helderheidsniveaus [HIGH (1.060 Lumen), MID, LOW en ULTRALOW] en STROBE Mode beschikbaar in de Dagelijkse modus. Er zijn 3 helderheidsniveaus [HIGH (1.060 Lumen), MID en LOW] en STROBE Mode beschikbaar in de Tactische modus.

Om een gewenste gebruikersmodus te selecteren

Zorg ervoor dat de eindkap volledig is aangedraaid.
Houd de Mode Button (STROBE READY™) op de eindkap ingedrukt en de zaklamp opent het TURBO-niveau of de STROBE Mode terwijl u tegelijkertijd de eindkap losdraait.
Zodra de eindkap is losgedraaid, geven de primaire witte LED's aan
1. de geselecteerde gebruikersmodus door eenmaal te knipperen voor de Dagelijkse modus en tweemaal te knipperen voor de Tactische modus.
Laat de Mode Button (STROBE READY™) los en draai de eindkap vast.

Helderheidsniveaus

Dagelijkse modus: Wanneer de lamp aan is, druk kort op de Mode Button (STROBE READY™) om door de volgende helderheidsniveaus te bladeren: ULTRALOW – LOW – MID – HIGH – HIGHER.
Tactische modus: Wanneer de lamp aan is, druk kort op de Mode Button (STROBE READY™) om door de volgende helderheidsniveaus te bladeren: TURBO – HIGH – MID – LOW.

Kortstondige toegang tot TURBO

Dagelijkse modus: Wanneer de lamp aan is, houd de Mode Button (STROBE READY™) ingedrukt om toegang te krijgen tot het TURBO-niveau (4.000 Lumen). Laat los om terug te keren naar de vorige status.
LET OP:
Bij gebruik van CR123/RCR123 batterijen wordt in plaats daarvan het HOGE niveau (1.060 Lumen) geopend.

STROBE READY™

Wanneer de lamp in een van beide gebruikersmodi is uitgeschakeld, houd dan de Mode Button (STROBE READY™) ingedrukt om toegang te krijgen tot de STROBE Mode. Laat los om hem uit te schakelen.
Wanneer de lamp in een van beide gebruikersmodi is ingeschakeld, druk dan driemaal op de Mode Button (STROBE READY™) om toegang te krijgen tot de STROBE Mode. Druk kort op de Mode Button (STROBE READY™) om terug te keren naar de vorige status, of klik op de Power Button (Aan/Uit-knop) om de lamp uit te schakelen. (Deze toegang zal de STROBE Mode onthouden.)
Tactische modus: Wanneer de lamp aan is, houd de Mode Button (STROBE READY™) lang ingedrukt om toegang te krijgen tot de STROBE Mode. Druk kort op de Mode Button (STROBE READY™) om terug te keren naar de vorige status, of klik op de Power Button (Aan/Uit-knop) om de lamp uit te schakelen. (Deze toegang zal de STROBE Mode niet onthouden.)

Stroomindicatie

Wanneer de batterij is geplaatst, of de zaklamp is losgekoppeld van de stroombron tijdens het oplaadproces, zal de stroomindicator knipperen om de batterijspanning weer te geven (±0,1V). Bijvoorbeeld, wanneer de batterijspanning 4,2V is, zal de stroomindicator 4 keer knipperen, gevolgd door een pauze van 1,5 seconde en nog 2 keer knipperen. Verschillende spanningen vertegenwoordigen de overeenkomstige resterende batterijvermogensniveaus:
1×21700 batterij

2×CR123 batterijen
Wanneer de lamp aan is, geeft de stroomindicator het resterende batterijvermogen aan.

Continu aan geeft aan dat het vermogen boven de 50% ligt.
Langzaam knipperen geeft aan dat het vermogen onder de 50% ligt.
Snel knipperen geeft aan dat het vermogen onder de 10% ligt.

LET OP:

Bij gebruik van twee CR123/RCR123 in serie, geeft de indicator de gemiddelde spanning tussen de twee batterijen weer.
De batterijen moeten worden vervangen of opgeladen wanneer de output zwak lijkt of de zaklamp niet meer reageert als gevolg van een laag vermogen.

ATR (Advanced Temperature Regulation)

De geïntegreerde ATR-technologie regelt de output van de P10iX op basis van de werkomstandigheden en de omgevingsomstandigheden om de optimale prestaties te behouden.

Onderhoud

Elke 6 maanden moeten de schroefdraden worden schoongemaakt met een schone doek, gevolgd door een dunne laag siliconen-gebaseerd smeermiddel.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Nitecore P10iX - i-Generation 21700 Ultra Compact Flashlig Handleiding
