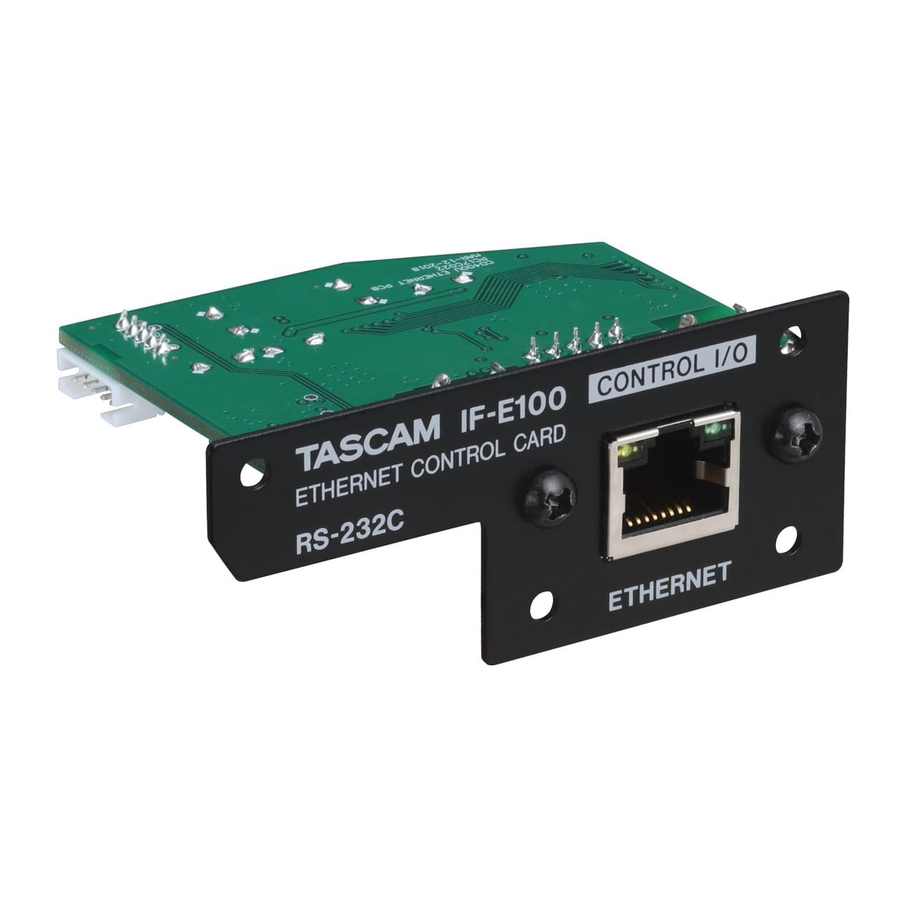

Tascam IF-E100 - ETHERNET CONTROL CARD Handleiding

Neem de tijd om deze handleiding grondig door te lezen voordat u deze kaart aansluit en gebruikt, zodat u zeker weet dat u begrijpt hoe u deze correct instelt en aansluit, evenals de werking van de vele nuttige en handige functies. Bewaar deze handleiding na het lezen op een veilige plaats voor toekomstig gebruik.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

• Voor de V.S.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1. dit apparaat mag geen schadelijke storing veroorzaken, en
2. dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

INFORMATIE AAN DE GEBRUIKER
Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing wanneer de apparatuur in een commerciële omgeving wordt gebruikt. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de handleiding, schadelijke storing veroorzaken aan radiocommunicatie.

Het gebruik van deze apparatuur in een woonwijk veroorzaakt waarschijnlijk schadelijke storing, in welk geval de gebruiker de storing op eigen kosten moet verhelpen.

Veranderingen of aanpassingen aan deze apparatuur die niet uitdrukkelijk zijn goedgekeurd door TEAC CORPORATION voor naleving, kunnen de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig maken.

• Voor Canada

DIT DIGITALE APPARAAT VAN KLASSE B VOLDOET AAN DE CANADESE ICES-003.

Dit product voldoet aan de eisen van de Europese Richtlijnen en de andere Verordeningen van de Commissie.

Verklaring van Conformiteit Modelnummer: IF-E100 Handelsnaam: TASCAM Verantwoordelijke partij: TEAC AMERICA, INC. Adres: 7733 Telegraph Road, Montebello, California, U.S.A. Telefoonnummer: 1-323-726-0303 Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: dit apparaat mag geen schadelijke storing veroorzaken, en dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

• Voor Europese Klanten

Verwijdering van elektrische en elektronische apparatuur

1. Alle elektrische en elektronische apparatuur moet gescheiden van de gemeentelijke afvalstroom worden afgevoerd via aangewezen inzamelingsfaciliteiten die zijn aangewezen door de overheid of de plaatselijke autoriteiten.
2. Door de elektrische en elektronische apparatuur op de juiste manier af te voeren, helpt u waardevolle hulpbronnen te sparen en mogelijke negatieve effecten op de menselijke gezondheid en het milieu te voorkomen.
3. Onjuiste verwijdering van afgedankte apparatuur kan ernstige gevolgen hebben voor het milieu en de menselijke gezondheid als gevolg van de aanwezigheid van gevaarlijke stoffen in elektrische en elektronische apparatuur.
4. Het doorgekruiste symbool van de verrijdbare vuilnisbak geeft aan dat elektrische en elektronische apparatuur gescheiden van het huishoudelijk afval moet worden ingezameld en afgevoerd.

5. De retour- en inzamelsystemen zijn beschikbaar voor de eindgebruikers. Neem voor meer gedetailleerde informatie over de verwijdering van oude elektrische en elektronische apparatuur contact op met uw gemeentehuis, afvalverwerkingsdienst of de winkel waar u de apparatuur hebt gekocht.

Opmerking over de Referentiehandleiding

Deze Gebruikershandleiding legt de belangrijkste functies van dit apparaat uit.

Raadpleeg de Referentiehandleiding voor informatie over alle functies van het apparaat.

Modellen die compatibel zijn voor installatie

Controleer, voordat u deze kaart installeert, de TEAC Global Site (http:// teacglobal.com/) voor de meest recente informatie over de modellen waarin deze kan worden geïnstalleerd.

CD-400U/CD-400UDAB
Gebruik firmware Ver 1.10 of later voor deze modellen.

De firmware bijwerken

De firmware van deze kaart kan worden bijgewerkt om er functies aan toe te voegen.

Controleer de TEAC Global Site (http://teac-global.com/) voor details over de nieuwste firmware en updateprocedures.

Overzicht installatieprocedure

• Koppel altijd het CD-400U/CD-400U DAB netsnoer los voordat u deze kaart installeert of verwijdert.
• Draai de bevestigingsschroeven aan de rechter- en linkerkant van de kaart stevig vast voor gebruik.

Items inbegrepen bij dit product

Dit product bevat de volgende items.

Wees voorzichtig bij het openen van de verpakking om beschadiging van de items te voorkomen. Bewaar het verpakkingsmateriaal voor toekomstig transport. Neem contact op met de winkel waar u dit apparaat hebt gekocht als een van deze items ontbreekt of tijdens het transport is beschadigd.

• Hoofdeenheid × 1
• Bevestigingsschroevenset × 1
• Gebruikershandleiding (dit document) inclusief garantie × 1

De TEAC Global Site gebruiken

U kunt updates voor dit apparaat downloaden van de TEAC Global Site: http://teac-global.com/

Selecteer in het gedeelte TASCAM Downloads de gewenste taal om de websitepagina Downloads voor die taal te openen

Productregistratie

Klanten in de VS, bezoek de volgende TASCAM-website om uw TASCAM-product online te registreren.
http://tascam.com/

Over de TASCAM-klantenservice

TASCAM-producten worden alleen ondersteund en gegarandeerd in het land/de regio van aankoop.

Om na aankoop ondersteuning te ontvangen, zoekt u op de pagina TASCAM-distributeurs van de TEAC Global Site (http://teac-global.com/) naar het lokale bedrijf of de vertegenwoordiger voor de regio waar u het product hebt gekocht en neemt u contact op met die organisatie.

Bij het stellen van vragen zijn het adres (URL) van de winkel of webshop waar het is gekocht en de aankoopdatum vereist. Bovendien kunnen de garantiekaart en het aankoopbewijs ook nodig zijn.

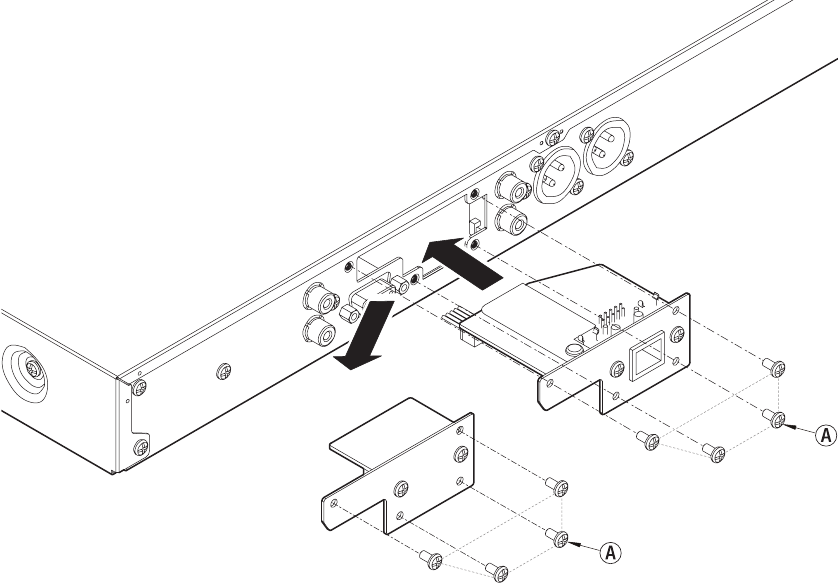

De Ethernet-kaart installeren

LET OP
Koppel, voordat u de Ethernet-kaart installeert of verwijdert, het netsnoer los van het stopcontact of het apparaat.

1. Verwijder de 4 schroeven () van de tijdelijke aanduiding die in de CD-400U/CD-400U DAB is geïnstalleerd.
   LET OP
   Verwijder geen andere schroeven dan aangegeven.
2. Trek de tijdelijke aanduiding voorzichtig weg van en uit het apparaat.
3. De CD-400U/CD-400U DAB en de tijdelijke aanduiding zijn verbonden. Draai de tijdelijke aanduiding om en trek de connector eruit.
4. Steek de connector die uit de tijdelijke aanduiding is verwijderd volledig in de connector op de Ethernet-kaart. (Als er iets mis lijkt te zijn bij het plaatsen van de connector, controleer dan de connectororiëntatie.)
5. Plaats de Ethernet-kaart in de CD-400U/CD-400U DAB en gebruik de 4 schroeven om deze aan het apparaat te bevestigen.
   Pas op dat u de schroeven niet te strak aandraait.
   Controleer na de installatie of de schroeven niet los zitten of uitsteken.
6. Raadpleeg na de installatie de Referentiehandleiding op de TEAC Global Site (http://teac-global.com/) voor informatie over het bedienen van de CD-400U/ CD-400U DAB.

OPMERKING
Controleer of de CD-400U/CD-400U DAB de nieuwste systeemfirmware gebruikt.

Specificaties

Ingangs-/uitgangswaarden

• Ethernet-connectoren
  Connector: RJ-45
  Transmissieprotocol: Telnet
  Poortnummer: 23
  Wachtwoord: alleen cijfers maximaal 10 cijfers (standaard: 400)
  Ethernet-standaard: 100BASE-TX
  Kabels: categorie 5e of sneller.

Overige

• Afmetingen
  75,0 × 31,0 × 54,8 mm (breedte × hoogte × diepte, inclusief uitsteeksels)
• Gewicht
  37 g

TEAC CORPORATION
https://tascam.jp/jp/
Telefoon: +81-42-356-9143
1-47 Ochiai, Tama-shi, Tokyo 206-8530 Japan
