StreamLight 18650 USB-LADER KIT - USB Li-ion Batterijlader Handleiding

GEBRUIKSAANWIJZING VOOR DE STREAMLIGHT 18650 USB LI-ION BATTERIJLADER

• BEWAAR DEZE INSTRUCTIES. Dit document bevat belangrijke veiligheids-, bedienings- en onderhoudsinformatie voor uw lader.
•
  Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, mag u deze lader niet gebruiken om batterijen van andere fabrikanten op te laden.
• Gebruik geen beschadigde lader.
• Plaats geen metalen voorwerpen op de laadcontacten in de lader.
• Demonteer of probeer de lader niet te repareren. Retourneer hem naar een gekwalificeerde servicefaciliteit of de fabriek.
• Gebruik alleen Streamlight 18650 batterij P/N 22101. Recycle versleten of beschadigde batterijen op de juiste manier.
•
  Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, moet u de batterij voorzichtig behandelen en nooit kortsluiting veroorzaken. Verbrand de batterij niet, omdat deze in brand kan exploderen.

LADER

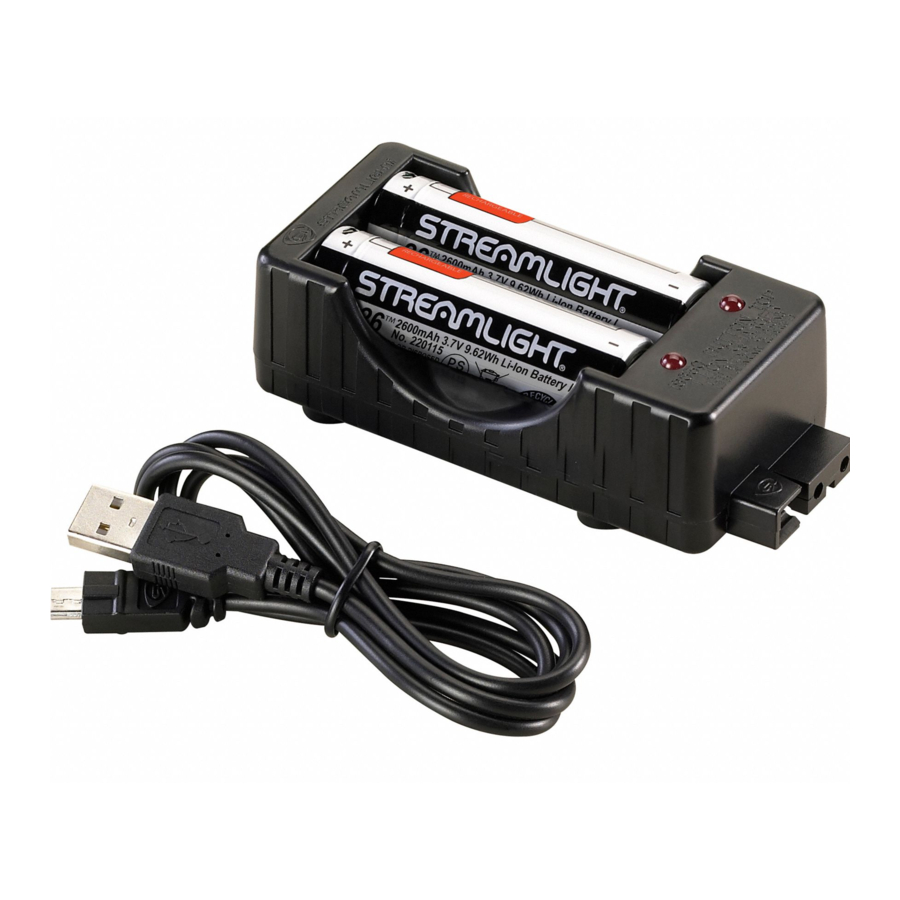

De 18650 USB Li-Ion batterijlader kan één of twee batterijen tegelijk opladen. De lader is uitgerust met dubbele stroomingangspoorten. Het overlappende ontwerp voorkomt dat zowel de 5V USB-ingang als de 12VDC voertuigingang tegelijkertijd worden aangesloten. Een AC/USB-adapter met aangepaste USB-kabel of alleen een aangepaste USB-kabel wordt meegeleverd om aan de lader te bevestigen. Plaats de kleine micro-USB-stekker van de aangepaste USB-kabel (SL-logo naar boven) in de USB-connectorhuls (gemarkeerd met het SL-logo) die zich op de basis van de lader bevindt. De micro-USB-stekker en -connector op de laderbasis zijn voorzien van een spie en bevatten een vergrendelingsfunctie en "klikken" op hun plaats. Sluit de AC/USB-voeding aan op een stopcontact of sluit het model met alleen het snoer aan op een ander standaard, gevoed USB-stopcontact.

OPLADEN

OPMERKING:
Laad de batterijen volledig op voor gebruik. De batterijen kunnen continu in de lader worden bewaard, er is geen gevaar voor overladen.

Om de 18650-batterij op te laden, plaatst u deze in een van beide batterijlocaties in de lader. Plaats het negatieve uiteinde van de batterij in het veeruiteinde van de lader (de polariteit is ook gemarkeerd in de batterijhouder). De LED onder het negatieve uiteinde van de batterij moet oplichten om aan te geven dat het opladen is begonnen.

LED-LAADINDICATOREN

De rode LED op de laderbehuizing moet oplichten om ervoor te zorgen dat de batterij wordt opgeladen.

• Opladen...LED brandt continu.
• Opgeladen...LED pulseert kort elke seconde.
• Fout...LED pulseert snel. Dit kan worden veroorzaakt door een temperatuur of ingangsspanning buiten bereik.
• Het is normaal dat de indicator wisselt tussen continu en pulserend wanneer de batterij wordt "bijgevuld".

De oplaadtijd is ongeveer 3,5 uur voor één batterij of 6,5 uur voor twee batterijen bij gebruik van Streamlight AC-adapters of 12VDC-ingang. Bij het opladen vanaf een pc of een andere beperkte USB-voedingsbron kan de oplaadtijd toenemen als gevolg van het verminderde vermogen dat beschikbaar is via de USB-voedingsbron. OPMERKING: Bij het gelijktijdig opladen van twee batterijen heeft de linkerlocatie prioriteit en wordt het laadproces eerst voltooid.

Het maximale laadtemperatuurbereik is -7 °C tot 46 °C met een optimaal temperatuurbereik tussen 10 °C en 30 °C. Een veiligheidscircuit voorkomt het opladen buiten het maximale bereik en de rode laad-LED pulseert snel. Wanneer de temperatuur binnen een acceptabel bereik ligt, wordt het opladen hervat.

LADERMONTAGE

De lader is ontworpen om op een tafel te rusten. Er zijn montagegaten voorzien voor #8 zelftappende schroeven voor optionele montage.

• De lader mag nooit tegen een warmtegevoelig oppervlak worden gemonteerd.
• Voordat u montagegaten boort, moet u ervoor zorgen dat er ruimte is om de batterijen te plaatsen en te verwijderen.
• Er zijn twee (2) #8 zelftappende schroeven vereist (niet inbegrepen) om de lader te monteren. De juiste boormaat voor deze schroeven in plaatwerk is 1/8."

Lees de volgende paragrafen voordat u een Streamlight-lader in een voertuig monteert

INSTALLATIE IN VOERTUIGEN

Een optioneel 12V DC-snoer (P/N 22051) uitgerust met een sigarettenplug is beschikbaar voor het monteren van een Streamlight-lader in een voertuig. De sigarettenplug kan worden verwijderd en de draden kunnen rechtstreeks op een stroombron worden aangesloten voor een meer permanente installatie. (Er moet een zekering van twee ampère op de positieve draad worden gebruikt.) OPMERKING: De USB-ingangskabel moet worden losgekoppeld van de lader voordat u de 12VDC-voedingskabel op de lader probeert aan te sluiten.

Houd er rekening mee dat een kortgesloten autobatterij gemakkelijk brand kan veroorzaken voordat u elektrische aansluitingen in een voertuig maakt. Maak alle aansluitingen met geïsoleerde lugs of andere connectoren die voor dergelijk gebruik zijn bedoeld. Zorg ervoor dat uw installatie is afgezekerd.

De gestreepte voedingsdraad is positief en de ongemarkeerde draad is negatief. Wanneer u de lader aansluit op een zekeringblok, gaat de gestreepte, positieve voedingsdraad naar de connector die stroomloos is wanneer de zekering van het voertuig wordt verwijderd. De laderbehuizing is elektrisch geïsoleerd van het laadcircuit en maakt positieve aarding mogelijk. De lader is beschermd tegen polariteit en werkt, indien omgekeerd gepolariseerd, pas wanneer deze correct is aangesloten.

Streamlight raadt aan om de lader aan te sluiten op een niet-geschakelde stroombron om ervoor te zorgen dat de batterijen altijd volledig zijn opgeladen. Als er enkele dagen niet met het voertuig wordt gereden, moeten de batterijen uit de lader worden verwijderd om te voorkomen dat de voertuigbatterij leegloopt. Het opladen van twee batterijen met de 18650 USB-batterijlader verbruikt ongeveer 0,5 ampère gedurende maximaal 6,5 uur tijdens het opladen. De lader verbruikt minder dan 0,01 ampère in de onderhoudsmodus zodra de batterijen volledig zijn opgeladen.

USB 18650 Li-Ion BATTERIJ

De USB 18650 Button Top Li-Ion batterij heeft een micro-USB-poort ingebouwd in de batterij, waardoor de batterij kan worden opgeladen zonder de batterijhouder. Plaats de micro-USB-stekker in de batterij om de batterij op te laden. De laadindicatoren aan de bovenkant van de batterij lichten op.

BATTERIJLAADINDICATOREN

• Opladen - Rode LED brandt continu.
• Opgeladen - Groene LED brandt continu.

De oplaadtijd is ongeveer 5,5 uur.

Streamlight's beperkte levenslange garantie

Streamlight garandeert dat dit product vrij is van defecten gedurende de levensduur van het gebruik, met uitzondering van batterijen en lampen, misbruik en normale slijtage. We zullen de aankoopprijs van dit product repareren, vervangen of terugbetalen als we vaststellen dat het defect is. Deze beperkte levenslange garantie sluit ook oplaadbare batterijen, laders, schakelaars en elektronica uit, die een garantie van 2 jaar hebben met aankoopbewijs. DIT IS DE ENIGE GARANTIE, EXPLICIET OF IMPLICIET, INCLUSIEF ENIGE GARANTIE VAN VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALD DOEL. INCIDENTELE, GEVOLGSCHADE OF SPECIALE SCHADE WORDT UITDRUKKELIJK AFGEWEZEN, BEHALVE WAAR EEN DERGELIJKE BEPERKING WETTELIJK VERBODEN IS.

U hebt mogelijk andere specifieke wettelijke rechten die per rechtsgebied verschillen. Ga naar www.streamlight.com/support voor een volledig exemplaar van de garantie en informatie over productregistratie en de locatie van geautoriseerde servicecentra. Bewaar uw aankoopbewijs.
