Riello NetPower 600-2000 VA Handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Dit apparaat mag door iedereen worden geïnstalleerd, op voorwaarde dat deze HANDLEIDING ZORGVULDIG WORDT GELEZEN EN DE INSTRUCTIES DAARIN WORDEN OPGEVOLGD.
Deze handleiding bevat gedetailleerde instructies voor het gebruik en de installatie van de UPS.
Deze handleiding moet in de buurt van de UPS worden bewaard en GELEZEN VOORDAT DE UPS WORDT GEÏNSTALLEERD EN GEBRUIKT

© Niets uit deze handleiding mag worden verveelvoudigd, zelfs niet gedeeltelijk, zonder toestemming van de fabrikant. Voor verbeteringen behoudt de fabrikant zich het recht voor om specificaties op elk moment en zonder voorafgaande kennisgeving te wijzigen.

:
Lees de volgende instructies zorgvuldig door en houd deze handleiding bij de hand voor gemakkelijke raadpleging.
Het stopcontact dat wordt gebruikt om de UPS van stroom te voorzien, moet een aardverbinding hebben.
Potentieel gevaarlijke elektrische spanningen worden in dit apparaat gegenereerd, zelfs wanneer de UPS is uitgeschakeld. Alle reparaties mogen alleen worden uitgevoerd door geautoriseerd personeel.
Er kan spanning aanwezig zijn op de uitgangsstekkers van de UPS, zelfs wanneer de UPS niet is aangesloten op een stopcontact.
In het geval van een stroomstoring (nood-UPS-werking), mag u de voedingskabel van de UPS niet loskoppelen om de aardingscontinuïteit met de aangesloten belastingen te garanderen.
Zorg ervoor dat er geen vloeistoffen en/of andere vreemde voorwerpen in de UPS terechtkomen.
Aangezien de voedingskabel als scheidingsinrichting fungeert, moet het stopcontact dat op de achterkant van de UPS wordt aangesloten, toegankelijk en gemakkelijk los te koppelen zijn.
In gevaarlijke situaties en/of om de UPS los te koppelen van energiebronnen (zowel netstroom als batterijen), koppelt u de voedingskabel los van het stopcontact of van de achterkant van de UPS en schakelt u de UPS uit met de STAND-BY/ON-schakelaar (1).
Risico op elektrische schokken. Aangezien interne componenten op de batterijen zijn aangesloten, blijven ze van stroom voorzien en dus gevaarlijk, zelfs nadat het apparaat is losgekoppeld van een stopcontact. Koppel de batterijen los en zorg ervoor dat er geen spanning aanwezig is voordat u reparatie- of onderhoudswerkzaamheden uitvoert.
De UPS genereert een aardlekstroom. Zorg ervoor dat de som van de aardlekstroom van de UPS en de belasting minder is dan 3,5 mA.
Vervangen batterijen moeten worden beschouwd als GIFTIG AFVAL en als zodanig worden behandeld.
Gooi de batterijen niet in vuur.
Probeer de batterijen niet te openen: ze hebben geen onderhoud nodig. Bovendien is de elektrolyt gevaarlijk als deze in contact komt met de huid of ogen en kan giftig zijn.
De batterijen kunnen elektrische schokken veroorzaken en hebben een hoge kortsluitstroom. Neem de nodige veiligheidsmaatregelen en voorzorgsmaatregelen bij het hanteren ervan:

• draag geen horloges, ringen, kettingen of ander metalen materiaal
• gebruik alleen gereedschap met geïsoleerde handgrepen

Gebruik de UPS alleen volgens de specifieke instructies in deze gebruikershandleiding.

OVERZICHT

MILIEUBESCHERMING

Bij de ontwikkeling van haar producten besteedt het bedrijf aanzienlijke middelen aan de analyse van milieuaspecten.
Al onze producten streven naar de doelstellingen die zijn vastgelegd in het milieubeheersysteembeleid dat door het bedrijf is ontwikkeld en in overeenstemming met de geldende wetgeving.

Er worden geen gevaarlijke materialen zoals CFK's, HCFK's of asbest in dit product gebruikt.

Bij de evaluatie van de keuze van verpakkingsmateriaal werd de voorkeur gegeven aan recyclebare materialen.
Voor een correcte verwijdering dient u het type materiaal waaruit de verpakking bestaat, te scheiden en te identificeren volgens de volgende tabel. Gooi alle materialen weg volgens de voorschriften die gelden in het land waar het product wordt gebruikt.

Verwijdering van het product
De UPS bevat printplaten en batterijen in het interieur die worden beschouwd als GIFTIG AFVAL en GEVAARLIJK. Aan het einde van de levensduur van het product dient u het te behandelen in overeenstemming met de plaatselijke geldende wetten.
Correcte verwijdering helpt het milieu en de menselijke gezondheid te respecteren.

BESCHRIJVING VAN DE UPS

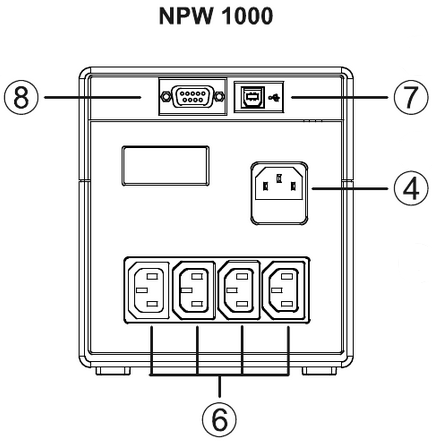

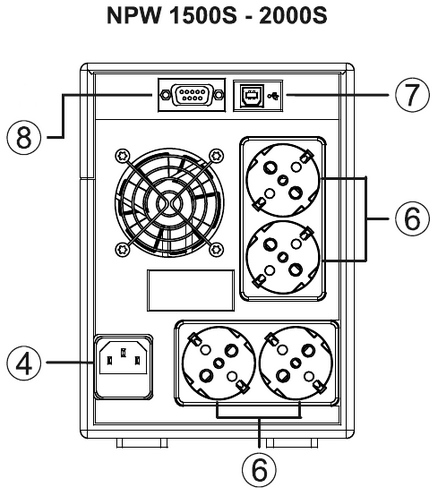

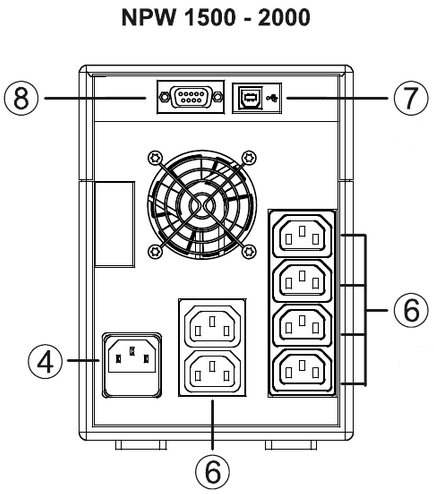

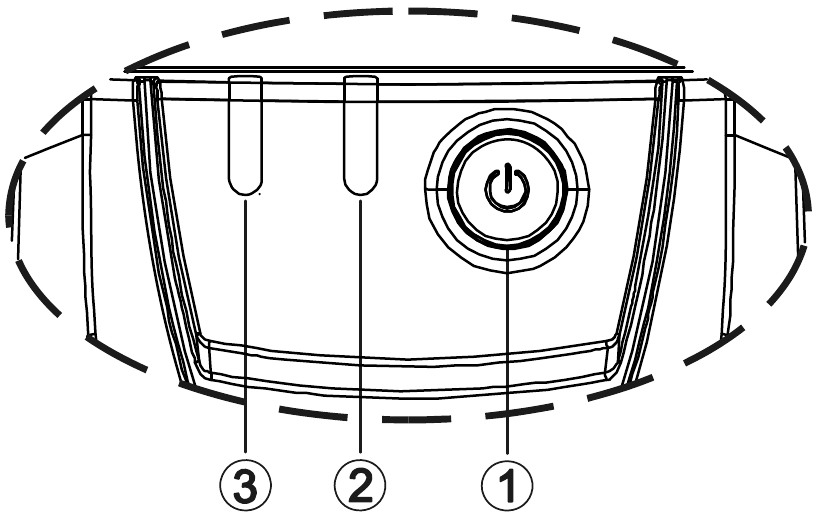

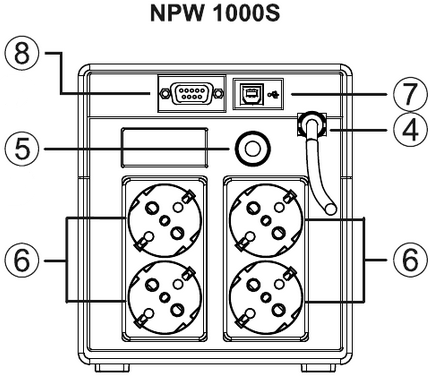

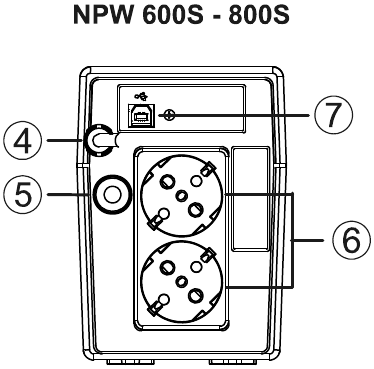

Voor- en achteraanzicht:

1. Hoofd STAND-BY/ON schakelaar
2. GROENE LED: de UPS werkt op de netvoeding
3. RODE LED: diverse berichten (zie de tabel "Alarmen en rapportsignalen")
4. IEC-netstroomingangsstekker
5. Ingangsbeveiligingsapparaat
6. Back-up stopcontacten (IEC-type)
7. USB-poort
8. RS232 seriële poort (alleen voor maten 1000VA, 1500VA en 2000 VA)

INSTALLATIE

Openen van de verpakking en controle van de inhoud

Haal de UPS uit de verpakking en controleer of er geen zichtbare schade is veroorzaakt tijdens het transport. Als er merkbare schade aan de UPS is, pak het product dan in en stuur het terug naar de plaats waar het is gekocht.

Inhoud van de verpakking

• UPS
• 2 IEC 10 A-kabels (alleen voor IEC-versies)
• Gebruikershandleiding
• Garantiekaart

Positionering

Volg de onderstaande instructies om de UPS correct te installeren en te positioneren:

• De UPS moet op een horizontale ondergrond worden geplaatst.
• De UPS mag niet worden blootgesteld aan direct zonlicht.
• Zorg ervoor dat de omgevingstemperatuur tussen 0°C en 40°C ligt, voor optimale prestaties bij een maximale temperatuur van 25°C.
• De omgevingsvochtigheid is minder dan 90%.
• Vermijd stoffige omgevingen.
• Plaats de UPS op minimaal 5 cm afstand van een muur om voldoende ventilatie te garanderen.
• Zorg ervoor dat de UPS of een ander zwaar voorwerp niet op de voedingskabel ligt.
• Zorg ervoor dat de kabels die belastingen op de UPS aansluiten niet langer zijn dan 10 meter.

Opslag

De UPS moet volledig worden opgeladen als deze voor langere tijd wordt opgeslagen. Elke 6 maanden moet een volledige ontladings- en laadcyclus worden uitgevoerd om de batterij in goede staat te houden.

WERKING

Aansluiting op het elektriciteitsnet en batterij opladen

Zorg ervoor dat de netvoeding die met deze UPS wordt gebruikt, een stroomopwaartse beveiliging heeft van 10A.

• Sluit de UPS aan op het elektriciteitsnet via de stroomkabel van uw computer en steek de kabel in de IEC-ingang (4).
• De UPS laadt zijn batterij op telkens wanneer hij is aangesloten op een netvoeding (zelfs als hij is uitgeschakeld). We raden aan om de UPS 6-8 uur op te laden voordat u de belastingen aansluit.

De belastingen aansluiten

Nadat de UPS is geladen, kunnen de belastingen worden aangesloten (bijv.: computer, monitor, enz.) op de uitgangsaansluitingen, volgens de volgende indicaties (met behulp van de kabels die in de verpakking zijn meegeleverd):

• Back-up aansluitingen (6): deze aansluitingen worden alleen van stroom voorzien als de UPS is ingeschakeld. Mocht de netstroom uitvallen, dan worden de back-up aansluitingen van stroom voorzien door de batterij.
  N.B.: we raden af om laserprinters of laserprintapparaten via de back-up aansluitingen (6) samen met andere randapparatuur van de computer te gebruiken. Af en toe verbruikt deze apparatuur meer energie dan in ruststand. Deze opstelling kan leiden tot overbelasting van de UPS en ervoor zorgen dat alle aangesloten apparatuur wordt uitgeschakeld.

Opstarten/Uitschakelen

Druk op de hoofd STAND-BY/ON schakelaar om de UPS op te starten en de belastingen van stroom te voorzien. Druk nogmaals op de schakelaar om de UPS uit te schakelen en de stroomtoevoer naar de belastingen te onderbreken.

Opstarten op batterij ("Cold start")

Als er geen netvoeding aanwezig is, zal het indrukken van de hoofdschakelaar ervoor zorgen dat de UPS opstart met behulp van zijn batterij als stroombron.
:
bij het opstarten op batterij is de uitgangsfrequentie ingesteld op 50Hz.

USB-poort

De UPS kan via een USB-kabel op een computer worden aangesloten voor bewaking op afstand en uitschakeling. De UPS-beheersoftware en de bijbehorende handleiding zijn te vinden op www.riello-ups.com.

RS232 seriële poort (alleen voor de 1000VA, 1500VA en 2000VA versies)
De RS232 seriële interface maakt het mogelijk om de UPS aan te sluiten op een PC (COM interface) door middel van een pin-naar-pin seriële kabel met een maximale lengte van 3 meter, voor dezelfde functies van bewaking en uitschakeling als de USB-poort.

ALARMEN EN RAPPORT SIGNALEN

PROBLEEMOPLOSSING

TECHNISCHE GEGEVENS

RPS SPA
Viale Europa, 7
37045 LEGNAGO (VR)
Tel. +39 0442 635811 - Fax +39 0442 629098
www.riello-ups.com - riello@riello-ups.com

Referenties

• Uninterruptible Power Supply by Riello UPS (Onderbrekingsvrije stroomvoorziening van Riello UPS)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Riello NetPower 600-2000 VA Handleiding
