Exalux LEDMASTER CLASSIC Handleiding
ALGEMENE INFORMATIE
Deze handleiding bevat belangrijke meldingen over het veilige gebruik van de LEDMASTER CLASSIC.
Neem de tijd om deze handleiding zorgvuldig en grondig te lezen voordat u het systeem installeert en bedient.
We raden u aan een kopie te bewaren voor toekomstig gebruik en deze over te dragen aan de koper als u het verlichtingssysteem doorverkoopt. EXALUX behoudt zich het recht voor om haar productassortiment te wijzigen en te upgraden, zonder enige verplichting om deze wijzigingen te integreren in reeds verkochte producten. Daarom kan alle informatie in deze handleiding zonder voorafgaande kennisgeving worden gewijzigd.

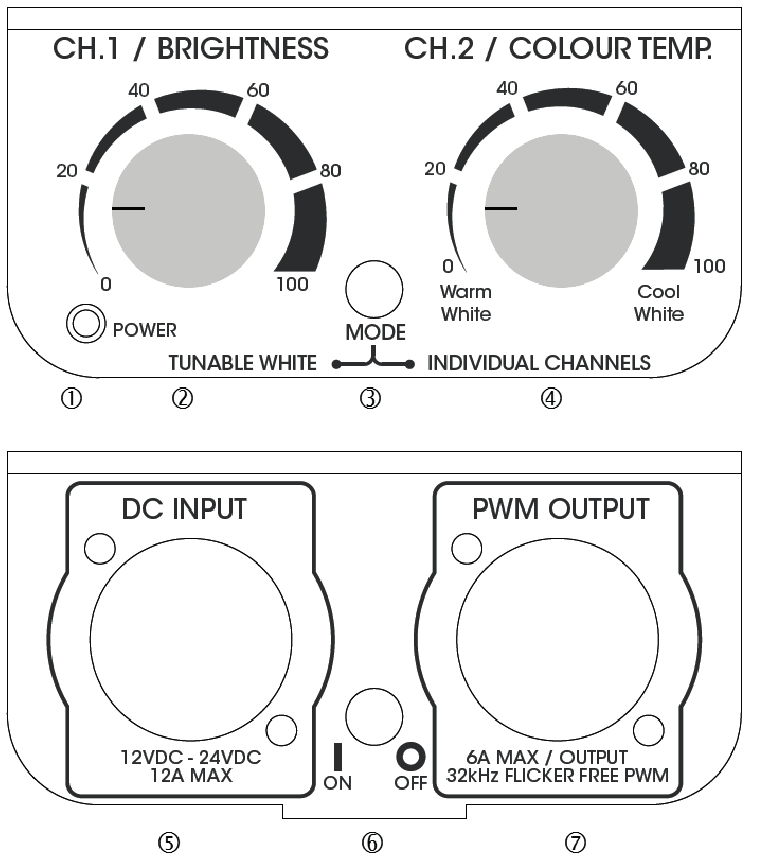

OVERZICHT
WERKING

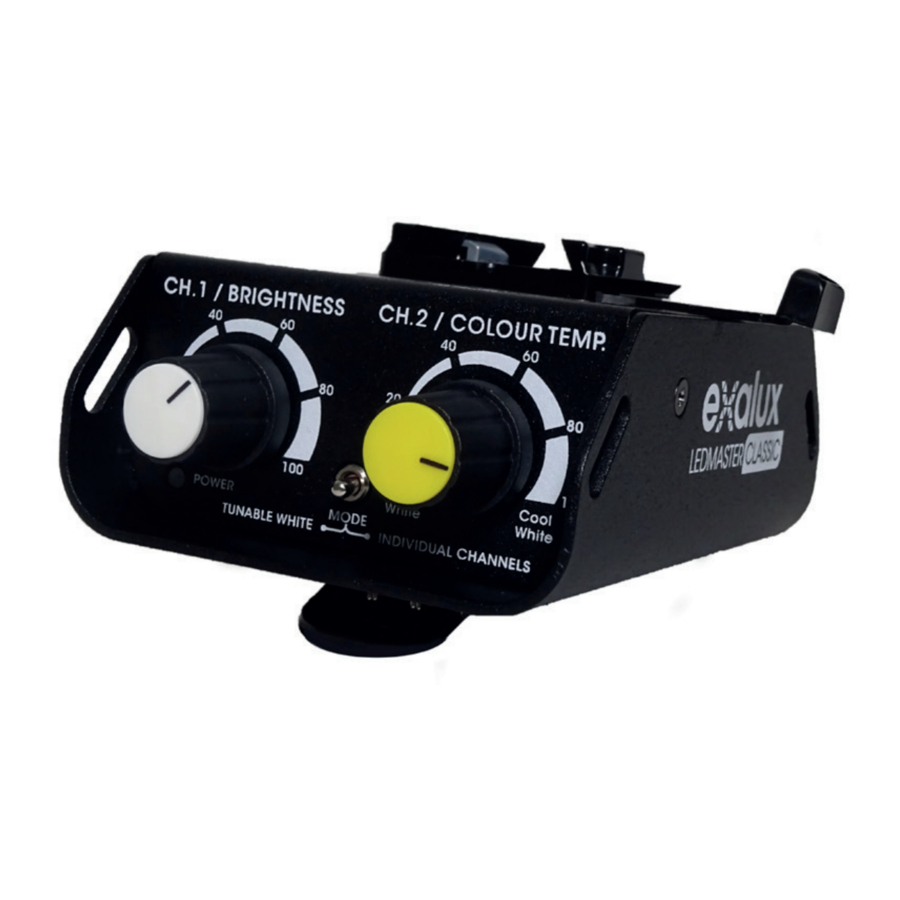

De LEDMASTER CLASSIC is een dimmer die speciaal is ontworpen om "Tunable White" apparatuur aan te sturen, bestaande uit twee lichtbronnen: warm wit en koel wit.
Het systeem stelt de gebruiker in staat om een kleurbalans te krijgen tussen de twee lichtbronnen. Deze balans kan vervolgens worden gedimd, zonder te verschuiven, om de gewenste helderheid te krijgen.
De LEDMASTER CLASSIC biedt een tweede werkingsmodus, die wordt gebruikt om de twee uitgangskanalen onafhankelijk van elkaar aan te sturen.
Het is compatibel met de meeste continue stroom lichtbronnen, dankzij het brede spanningsbereik (5VDC tot 24VDC), en de maximale stroom van 2x6A.
Voeding
De elektrische voeding moet worden aangesloten op de XLR4 Male connector
. De polariteit wordt beschreven in de volgende afbeelding:
De schakelaar
wordt gebruikt om het systeem AAN/UIT te zetten (ON/OFF). Wanneer het systeem van stroom is voorzien, gaat de indicator branden.
Het ingangsspanningsbereik is 5VDC tot 24VDC. De maximale stroom is 12A. De vier pinnen moeten worden aangesloten in het geval dat de lichtbron meer dan 6 ampère verbruikt.
De spanning die op de ingang wordt aangelegd, moet compatibel zijn met de lichtbron die op de uitgangen is aangesloten.
Uitgangen
De uitgangen bevinden zich op de XLR 4 Female connector ‡
. De aan te sturen lichtbron moet op deze connector worden aangesloten.
De polariteit wordt beschreven in de volgende afbeelding:
Beide VCC-pinnen moeten worden aangesloten in het geval dat de lichtbron meer dan 6 ampère verbruikt.
De maximale uitgangsstroom is 6 ampère per kanaal (12A in totaal).
Modi
De werkingsmodus kan worden geselecteerd met behulp van de schakelaar
ƒ. De twee modi zijn: Tunable White en Dual Channel (Dubbel kanaal).
Tunable White Mode
Deze modus wordt gebruikt om de kleurtemperatuur en de helderheid aan te passen van een lichtbron die bestaat uit twee kanalen warm+koel wit.
De draaiknop
„ wordt gebruikt om de balans tussen de twee kanalen aan te passen. De draaiknop ‚ wordt gebruikt om de helderheid aan te passen.
De helderheidsaanpassing heeft geen invloed op de kleurbalans. De aanpassing van de kleurbalans heeft geen invloed op de helderheid.
Dual channel mode
Deze modus wordt gebruikt om de helderheid van de twee kanalen onafhankelijk van elkaar aan te passen. Het eerste kanaal wordt bediend door de draaiknop
‚ en het tweede door de draaiknop .
VEILIGHEIDSINSTRUCTIES
Correct gebruik:
Dit apparaat is ontworpen om lichtbronnen aan te sturen met behulp van PWM-commando's. Gebruik het apparaat alleen voor het beoogde gebruik zoals beschreven in deze handleiding. Elk ander gebruik, evenals gebruik in andere omstandigheden, wordt beschouwd als niet-conform en kan letsel en schade veroorzaken. Er wordt geen aansprakelijkheid aanvaard voor schade als gevolg van onjuist gebruik.
Het apparaat mag alleen worden gebruikt door personen die volledig in het bezit zijn van hun fysieke, zintuiglijke en mentale vermogens en die de vereiste kennis en ervaring hebben. Alle andere personen mogen het apparaat alleen gebruiken onder toezicht of leiding van een persoon die verantwoordelijk is voor hun veiligheid.
Veiligheid:
Risico op elektrische schok
Dit verlichtingssysteem vereist een hoge spanning, wat kan leiden tot een elektrische schok. Verwijder nooit deksels. De onderdelen in het apparaat zijn onderhoudsvrij.
Gevaren voor kinderen
Zorg voor een correcte verwijdering van plastic enveloppen en verpakkingen. Ze mogen niet in de buurt van baby's of jonge kinderen komen: verstikkingsgevaar. Zorg ervoor dat kinderen geen kleine onderdelen van het apparaat verwijderen (bijv. knoppen, schroeven of dergelijke). Kinderen kunnen de stukken inslikken en stikken. Laat kinderen nooit zonder toezicht elektrische apparaten gebruiken.
Elektrische schok veroorzaakt door kortsluiting
Wijzig het netsnoer of de stekker niet. In geval van niet-naleving bestaat er een risico op elektrische schokken, brandgevaar en overlijden. Neem bij twijfel contact op met een gecertificeerde technicus.
Oogletsel door een hoge lichtintensiteit
Kijk niet rechtstreeks in de lichtbundel om visuele problemen te voorkomen.
Brandgevaar
Bedek het apparaat of de ventilatiesleuven nooit. Installeer het apparaat niet in de buurt van een warmtebron. Houd het apparaat uit de buurt van vlammen.
Gebruiksvoorwaarden
Het apparaat is ontworpen voor gebruik binnenshuis. Om schade te voorkomen, mag u het product niet blootstellen aan vloeistof of vocht. Vermijd direct zonlicht, verstopping en sterke trillingen.
Voeding
Controleer de werking van de voeding voordat u deze op het systeem aansluit.
Controleer voordat u het apparaat aansluit of de spanning die op het apparaat is aangegeven, overeenkomt met de spanning op het plaatselijke elektriciteitsnet en of het stopcontact is voorzien van een aardlekschakelaar. In geval van niet-naleving kan het apparaat beschadigd raken en kan de gebruiker letsel oplopen.
Wanneer er een storm wordt aangekondigd of het apparaat lange tijd niet mag worden gebruikt, trek dan de stekker uit het stopcontact om het risico op elektrische schokken of brand te verminderen.
ONDERHOUD
- Koppel het apparaat los wanneer u het reinigt en tijdens alle onderhoudswerkzaamheden.
- Gebruik geen schoonmaakmiddel: gebruik een droge doek en wrijf zachtjes.
- Bewaar het apparaat op een schone, droge plaats, uit de buurt van direct zonlicht en stof.
