Satel SPW-100 - BINNENSIRENE Handleiding

KENMERKEN

  • Akoestische signalering door middel van piëzo-elektrische transducer.
  • Drie selecteerbare tonen voor akoestische signalering.
  • Sabotagebescherming op 2 manieren – verwijderen van deksel en het lostrekken van de behuizing van de muur.

INSTALLATIE TIPS

  • De sirene mag alleen binnenshuis worden gebruikt.
  • De sirene moet op een vlakke ondergrond worden geïnstalleerd met behulp van schroeven en pluggen.
  • Schakel de stroom uit voordat u de aansluitingen maakt.

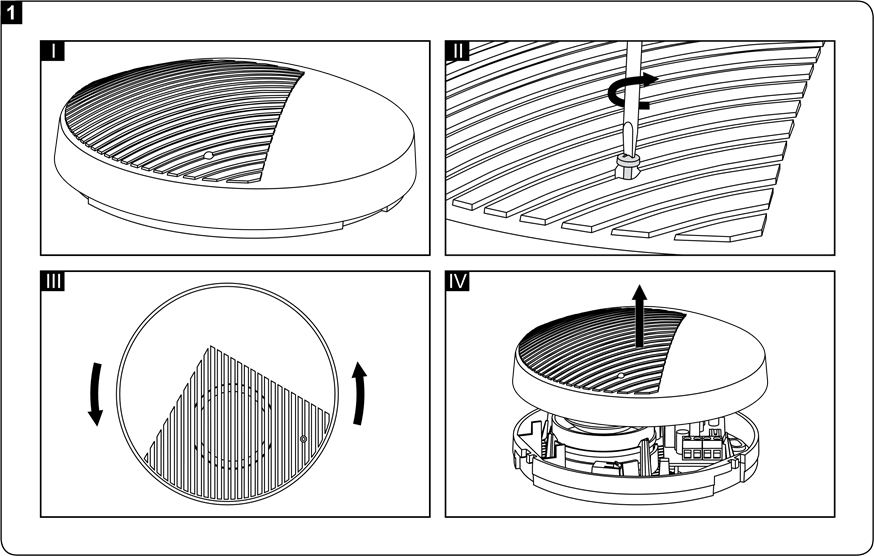

FIGUUR 1. Het deksel verwijderen.
Het deksel verwijderen

SPECIFICATIES

Voedingsspanning 12 V DC ±15%
Maximale stroomafname 320 mA
Geluidsdrukniveau (op 1 m afstand) tot 120 dB
Omgevingsklasse volgens EN50130-5 II
Bedrijfstemperatuurbereik -10°C...+55°C
Maximale luchtvochtigheid 93 ±3%
Afmetingen 130 x 130 x 40 mm
Gewicht 170 g

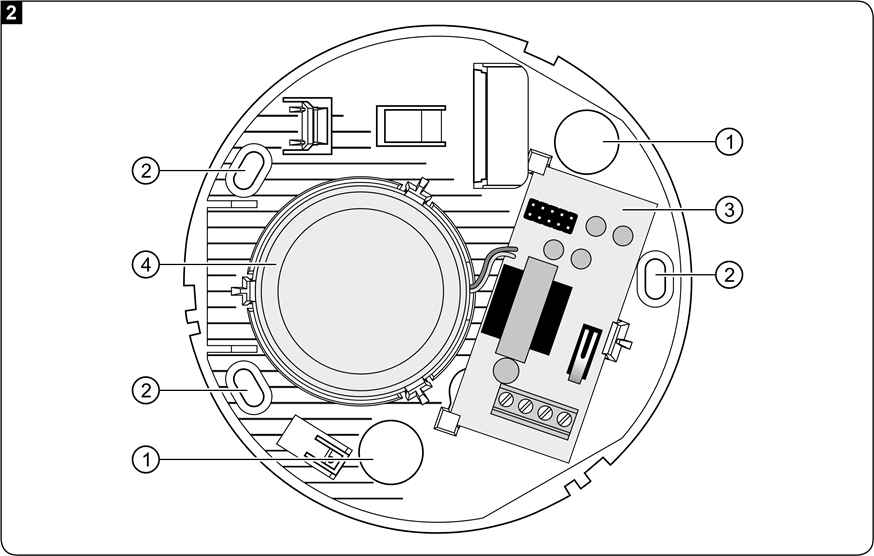

FIGUUR 2. De sirene van binnen met verwijderd deksel.
De sirene van binnen met verwijderd deksel

  1. kabelinvoergaten.
  2. montagegaten.
  3. elektronica bord (Fig. 3).
  4. piëzo-elektrische transducer.

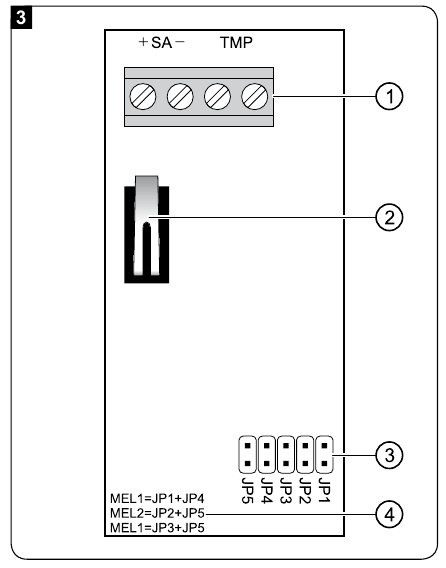

FIGUUR 3. Sirene elektronica bord.
Sirene elektronica bord

  1. terminals:
    +SA- - akoestische signaleringscontrole – +12 V DC spanning die aan de terminals wordt geleverd, activeert de signalering. Om de signalering te regelen, kan de hoogstroomuitgang van het bedieningspaneel worden gebruikt.

    TMP - sabotagecircuit – het openen van een sabotagecontact betekent het openen van het circuit (NC-circuit). De terminals kunnen worden aangesloten op de bedieningspaneelzone die is voorgeprogrammeerd als een sabotagezone.
  1. sabotagecontact, dat opengaat wanneer het deksel wordt verwijderd.
  2. pinnen voor toonselectie.
  3. beschrijving van het instellen van jumpers voor respectieve akoestische signalen.

FIGUUR 4. Selectie van akoestisch signaaltype.
Selectie van akoestisch signaaltype

  1. toon 1;
  2. toon 2;
  3. toon 3;

( - pinnen kortgesloten; - pinnen open).

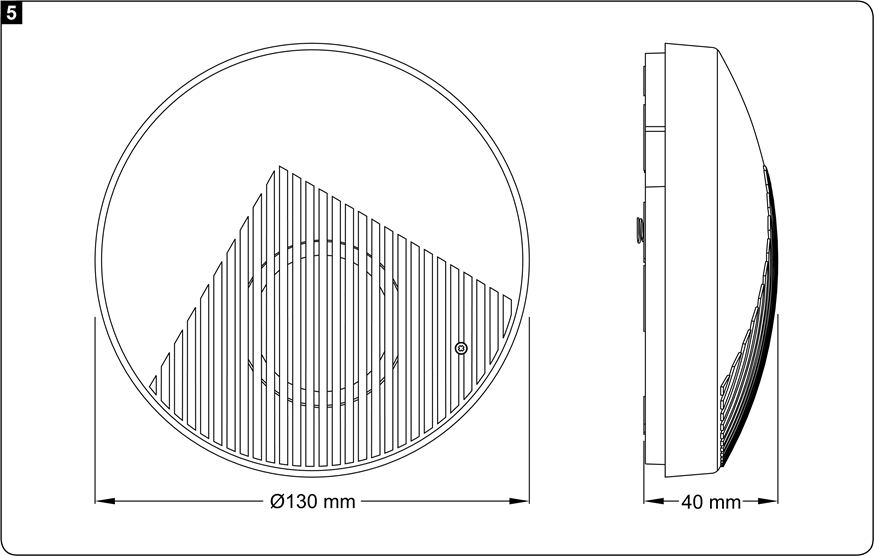

FIGUUR 5. Sirene afmetingen.
Sirene afmetingen

De conformiteitsverklaring kan worden geraadpleegd op www.satel.eu/ce
