Clas Ohlson NLT05 Handleiding

Veiligheid

Lees de volledige handleiding voordat u het product gebruikt en bewaar deze vervolgens voor toekomstig gebruik. Wij behouden ons het recht voor op eventuele fouten in tekst of afbeeldingen en eventuele noodzakelijke wijzigingen aan technische gegevens. Als u vragen heeft over technische problemen, neem dan contact op met onze klantenservice.

Lees en neem alle veiligheidsinformatie in acht om een veilig gebruik van het product te garanderen. Als het product niet in overeenstemming met deze instructies wordt gebruikt, werken de ingebouwde veiligheidsmechanismen mogelijk niet correct. Zorg ervoor dat alle veiligheids- en waarschuwingsetiketten op het product leesbaar blijven.
BEWAAR DEZE INSTRUCTIES EN LAAT DE HANDLEIDING DE METER BEGELEIDEN IN GEVAL VAN EEN VERANDERING VAN EIGENAAR.

Het gebruik van andere apparatuur of het gebruik van het product op een andere manier dan beschreven in deze handleiding kan ertoe leiden dat de gebruiker wordt blootgesteld aan gevaarlijke laserstraling.

Het product heeft een waarschuwingsetiket.

Als de tekst op het waarschuwingsetiket niet in uw moedertaal is, plakt u het meegeleverde etiket met de juiste taal over het waarschuwingsetiket voordat u het product voor de eerste keer gebruikt.
Richt de laserstraal niet op andere mensen of dieren en kijk nooit rechtstreeks in de straal of een reflectie van de straal. Laserstralen kunnen anderen verblinden, ongelukken veroorzaken of uw ogen beschadigen.

• Als de laser op uw oog is gericht, sluit dan onmiddellijk uw oog en wend uw blik af van de straal.
• Laserbrillen mogen niet als veiligheidsbrillen worden gebruikt. Laserbrillen zijn bedoeld om laserstralen beter zichtbaar te maken, ze beschermen de ogen niet tegen directe laserstraling.
• Gebruik de laserbril niet als zonnebril of om een voertuig te besturen. Ze beschermen niet tegen UV-straling en belemmeren de kleurwaarneming.
• Het product mag alleen worden gerepareerd door gekwalificeerde servicemonteurs met behulp van originele reserveonderdelen. Dit zorgt ervoor dat het product op een veilige manier kan worden gebruikt.
• Laat kinderen het product nooit zonder constant toezicht gebruiken.
  Als kinderen het product zelfstandig mogen gebruiken, kunnen ze zichzelf of anderen per ongeluk verblinden.
• Gebruik het product nooit in ruimtes waar explosieve of brandbare gassen of stoffen zijn opgeslagen. Vermijd het gebruik van het product in stoffige omgevingen. Het product kan vonken produceren die stof of explosieve/brandbare stoffen kunnen ontsteken of doen ontploffen.
• Open nooit de behuizing en probeer het product op geen enkele manier te wijzigen.

Laserclassificatie

Deze meter produceert een zichtbare laserstraal vanaf de voorkant van het instrument: het is een klasse 2 laser in overeenstemming met: IEC60825-1: 2014 Veiligheid van laserproducten.

Laser klasse 2 producten

Staar niet in de laserstraal en richt deze niet op andere mensen of dieren. Risico op ernstige schade aan de ogen.

Kijk niet rechtstreeks in de straal met optische hulpmiddelen zoals een verrekijker of telescoop. Risico op ernstige schade aan de ogen.

Productveiligheidssymbolen

Lees de volledige handleiding.

Laserklasse 2

• Zorg ervoor dat u de veiligheidssymbolen en waarschuwingen op de afstandsmeter niet verwijdert of beschadigt.
• Probeer nooit de behuizing te openen, de afstandsmeter te repareren of op enigerlei wijze te wijzigen.
• Gebruik alleen accessoires die worden aanbevolen door de fabrikant of verkoper.
• Gebruik de afstandsmeter nooit op plaatsen waar brandbare of explosieve stoffen worden gebruikt of opgeslagen.
• Gebruik de afstandsmeter niet op of in de buurt van sterk reflecterende oppervlakken, omdat de laserstraal terug in uw eigen ogen of die van iemand anders kan worden gereflecteerd.
• Houd de laser afstandsmeter buiten het bereik van kinderen.
• Etikettering: Onder voorbehoud van wijzigingen (tekeningen, beschrijvingen en technische gegevens) zonder voorafgaande kennisgeving.

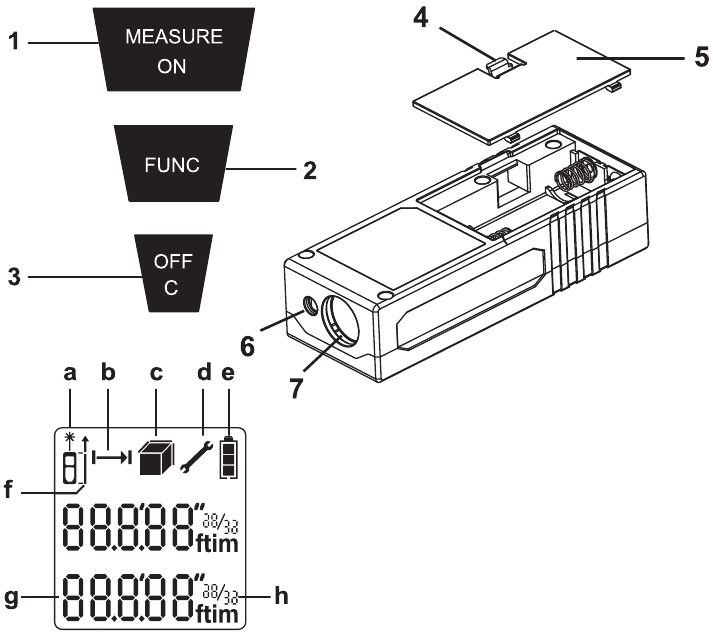

Productbeschrijving

De afstandsmeter is ontworpen voor het meten van afstanden, lengtes, hoogtes en het berekenen van oppervlakte en volume. De afstandsmeter is ontworpen voor zowel binnen- als buitengebruik.

1. [ MEASURE/ON ] (METEN/AAN) Schakelt de afstandsmeter in. Schakelt de laser in. Meet de afstand.
2. [ FUNC ] Functiekeuze: Enkele lengte, oppervlakte of volumemeting.
3. [ OFF/C ] (UIT/C) Wist metingen, schakelt de afstandsmeter uit
4. Ontgrendeling batterijvak
5. Batterijklep
6. Laserzendlens
7. Laserontvangstlens

Display a – h

1. Laser AAN
2. Lengtemeting
3. Geeft de geselecteerde functie weer: Oppervlakte- of volumemeting
4. Storing - service vereist
5. Batterijsymbool
6. Meetreferentiepunt - voor- of achterkant van de meter
7. Meetwaarden
8. Meeteenheid: m (meters), ft (feet), in (inches) of - - -' - -' (feet, inches).

Gebruiksaanwijzing

Batterijen

1. Open het batterijvak (5) aan de achterkant van de meter en plaats 2 × AAA/ LR03-batterijen. Raadpleeg de markeringen in het batterijvak om de juiste polariteit te garanderen. Gebruik nooit oude en nieuwe batterijen door elkaar. Gebruik nooit oplaadbare en niet-oplaadbare batterijen door elkaar.
   Opmerking:
   Het gebruik van oplaadbare batterijen (1,2 V) verkort de gebruiksduur.
2. Plaats de batterijklep terug.
3. Vervang de batterijen wanneer het batterijsymbool (e) aangeeft dat de batterijen leeg zijn.

Meeteenheden selecteren

• Wanneer de afstandsmeter wordt ingeschakeld, worden de standaard meeteenheden weergegeven, namelijk m (meters).
• Houd [ FUNC ] ingedrukt en druk op [ MEASURE/ON ] (METEN/AAN) om de meeteenheden te wijzigen: m
• (meters), ft (feet), in (inches) of - - -' - -' (feet, inches).
• Wanneer de afstandsmeter opnieuw wordt opgestart, keert deze automatisch terug naar de standaard weergave-eenheden, namelijk m (meters).

Het meetreferentiepunt selecteren, voor- of achterkant van de meter

Het standaard referentiepunt is de achterkant van de meter wanneer de meter wordt ingeschakeld. Houd [ FUNC ] ingedrukt en druk op [ OFF/C ] (UIT/C) om te schakelen tussen meten vanaf de achterkant van de meter naar de voorkant en vice versa.

Een meetfunctie selecteren

Selecteer de gewenste modus door op [ FUNC ] te drukken totdat de gewenste functie is bereikt.

De gekozen functie wordt nu op het display weergegeven.

voor het meten van een enkele lengte, voor oppervlakte of voor volume.

Opmerking:
Er kunnen meetfouten optreden bij het meten van kleurloze vloeistoffen, glas, zacht plastic of semi-transparante of hoogglanzende oppervlakken. Bij zeer donkere oppervlakken kan de tijd die nodig is om de meting weer te geven, toenemen.

Opmerking:
De afstandsmeter moet tijdens het hele meetproces volledig stil worden gehouden (behalve in de continue meetmodus).

• Laat de meter nooit ingeschakeld achter zonder toezicht en schakel hem altijd uit wanneer hij niet in gebruik is. Andere personen kunnen door de laserstraling worden verblind.
• Stel de meter niet bloot aan vocht of langdurig zonlicht.
• Stel de meter niet bloot aan extreme temperaturen of temperatuurschommelingen. Voorbeeld: Laat de meter niet voor langere tijd in uw auto liggen. Als de meter aan aanzienlijke temperatuurschommelingen wordt blootgesteld, laat hem dan acclimatiseren aan de omgevingstemperatuur voordat u hem inschakelt. Grote temperatuurschommelingen kunnen een negatief effect hebben op de nauwkeurigheid van de meter.
• Stel de meter niet bloot aan stoten of schokken. De nauwkeurigheid van de meter moet worden gecontroleerd als deze is blootgesteld aan stoten of schokken.
• Vergeet niet om nooit de laserstraal of de ontvangstlens te blokkeren wanneer er wordt gemeten.

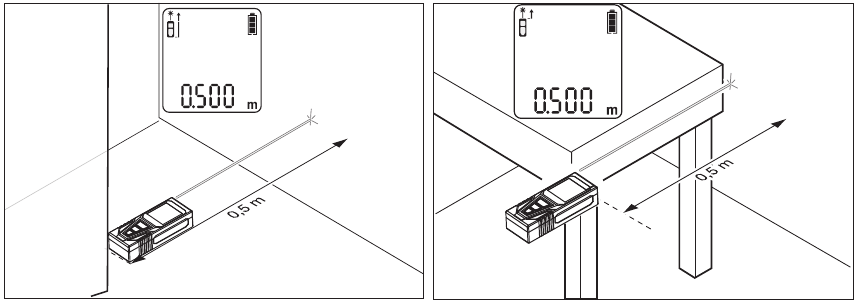

Enkele afstandsmeting

1. Druk op [ MEASURE/ON ] (METEN/AAN) om de afstandsmeter in te schakelen.
2. De afstandsmeter start in de standaardmodus: Lengte gemeten en vanaf de achterkant van het apparaat. Wijzig de modi indien nodig.


3. Druk nogmaals op [ MEASURE/ON ] (METEN/AAN) om de laser te activeren (het bijbehorende symbool verschijnt dan op het display). Richt de laserstraal op het doeloppervlak.
4. Druk nogmaals op [ MEASURE/ON ] (METEN/AAN) om de meting te voltooien. Na enkele seconden verschijnt de waarde op het display.
5. Druk nogmaals op [ MEASURE/ON ] (METEN/AAN), de vorige meting verschuift omhoog op het display en de meter is klaar voor een nieuwe meting.
6. Druk op [ MEASURE/ON ] (METEN/AAN). De nieuwe meting verschijnt dan onder de oorspronkelijke meting op het display enzovoort.
7. Druk op [ OFF/C ] (UIT/C) om de metingen te wissen.
8. Houd 2 seconden ingedrukt om de afstandsmeter uit te schakelen.

Richt de laserstraal niet op andere mensen of dieren en kijk nooit rechtstreeks in de straal.

Continue lengtemeting

Continue meting betekent dat u de afstandsmeter naar het doeloppervlak toe en ervan af kunt bewegen en dat de afstand continu op het display wordt weergegeven.

1. Druk op [ MEASURE/ON ] (METEN/AAN) om de laser te activeren.
2. Richt de laserstraal op het doeloppervlak.
3. Houd [ MEASURE/ON ] (METEN/AAN) ingedrukt totdat de meting op het display wordt weergegeven. U kunt nu de afstandsmeter naar het doeloppervlak toe en ervan af bewegen en de afstand wordt continu op het display weergegeven.
4. Druk op [ MEASURE/ON ] (METEN/AAN) om de continue meetfunctie te onderbreken.
5. Druk op [ OFF/C ] (UIT/C) om de meting te wissen.
6. Houd [ OFF/C ] (UIT/C) enkele seconden ingedrukt om de afstandsmeter uit te schakelen.

Oppervlakte meten

1. Druk op [ MEASURE/ON ] (METEN/AAN) om de afstandsmeter in te schakelen.
2. Wijzig de meetfunctie in oppervlaktemeting door op [ FUNC ] te drukken.
3. Druk nogmaals op [ MEASURE/ON ] (METEN/AAN) om de laser te activeren (het bijbehorende symbool verschijnt dan op het display). Richt de laserstraal op het doeloppervlak.
4. Druk nogmaals op [ MEASURE/ON ] (METEN/AAN) om de meting te voltooien. Na enkele seconden verschijnt de waarde op het display.
5. Druk nogmaals op [ MEASURE/ON ] (METEN/AAN), de vorige meting verschuift omhoog op het display en de meter is klaar voor de volgende meting.
6. Richt de laserstraal op het doeloppervlak (loodrecht op de vorige meting) en druk op [ MEASURE/ON ] (METEN/AAN) om de meting te voltooien.
7. Na enkele seconden verschijnt het resultaat op het display. De resulterende oppervlakte-aflezing verschijnt onderaan het display in m² (of een andere ingestelde meeteenheid).
8. Druk op [ OFF/C ] (UIT/C) om de metingen te wissen.
9. Houd [ OFF/C ] (UIT/C) enkele seconden ingedrukt om de afstandsmeter uit te schakelen.

Volume meten

1. Druk op [ MEASURE/ON ] (METEN/AAN) om de afstandsmeter in te schakelen.
2. Wijzig de meetfunctie in volumemeting door op [ FUNC ] te drukken.
3. Druk nogmaals op [ MEASURE/ON ] (METEN/AAN) om de laser te activeren (het bijbehorende symbool verschijnt dan op het display). Richt de laserstraal op het doeloppervlak 1.
4. Druk nogmaals op [ MEASURE/ON ] (METEN/AAN) om de meting te voltooien. Na enkele seconden verschijnt de waarde op het display.
5. Druk nogmaals op [ MEASURE/ON ] (METEN/AAN), de vorige meting verschuift omhoog op het display en de meter is klaar voor de volgende meting.
6. Richt de laserstraal op het doeloppervlak 2 (loodrecht op de vorige meting) en druk op [ MEASURE/ON ] (METEN/AAN) om de meting te voltooien.
7. Na enkele seconden verschijnt het resultaat op het display.
8. Druk nogmaals op [ MEASURE/ON ] (METEN/AAN) om de laser te activeren (het bijbehorende symbool verschijnt dan op het display). Richt de laserstraal op het doeloppervlak 3.
9. Druk nogmaals op [ MEASURE/ON ] (METEN/AAN) om de meting te voltooien. Na enkele seconden verschijnt het resultaat op het display.
10. De resulterende volume-aflezing verschijnt onderaan het display in m³ (of een andere ingestelde meeteenheid).
11. Druk op [ OFF/C ] (UIT/C) om de metingen te wissen.
12. Houd [ OFF/C ] (UIT/C) enkele seconden ingedrukt om de afstandsmeter uit te schakelen.

Foutmeldingen

Verzorging en onderhoud

• Reinig het product met een licht bevochtigde doek. Gebruik alleen milde reinigingsmiddelen, nooit oplosmiddelen of corrosieve chemicaliën.
• Dompel de afstandsmeter nooit onder in water of een andere vloeistof.
• Wanneer de afstandsmeter voor langere tijd niet wordt gebruikt, moeten de batterijen worden verwijderd en moet deze worden opgeborgen in een droge, stofvrije omgeving, buiten het bereik van kinderen.
• Zorg ervoor dat de ontvangstlens schoon en onbeschadigd is.

Verantwoorde verwijdering

Dit symbool geeft aan dat dit product niet met het algemene huishoudelijke afval mag worden afgevoerd. Dit geldt in de hele EU. Om schade aan het milieu of gezondheidsrisico's veroorzaakt door onjuiste afvalverwijdering te voorkomen, moet het product worden ingeleverd voor recycling, zodat het materiaal op een verantwoorde manier kan worden afgevoerd. Wanneer u uw product recyclet, breng het dan naar uw plaatselijke inzamelpunt of neem contact op met de plaats van aankoop. Zij zorgen ervoor dat het product op een milieuvriendelijke manier wordt afgevoerd.

Specificaties

Batterijen 2 × AAA/LR03 (apart verkrijgbaar)
Meetbereik 0,05–15 m
Nauwkeurigheid ±3,0 mm
Laserklasse 2
Lasertype 650 nm, < 1 mW
Bedrijfstemperatuur −10 tot 40°C (32–104°F)
Afmeting 97 × 36 × 25 mm
Gewicht 80 g

Oppervlakte, volume, enkele en continue meting
Automatische uitschakeling van de laserstraal na ongeveer 30 sec
Automatische uitschakeling van de afstandsmeter na ongeveer 180 seconden inactiviteit
