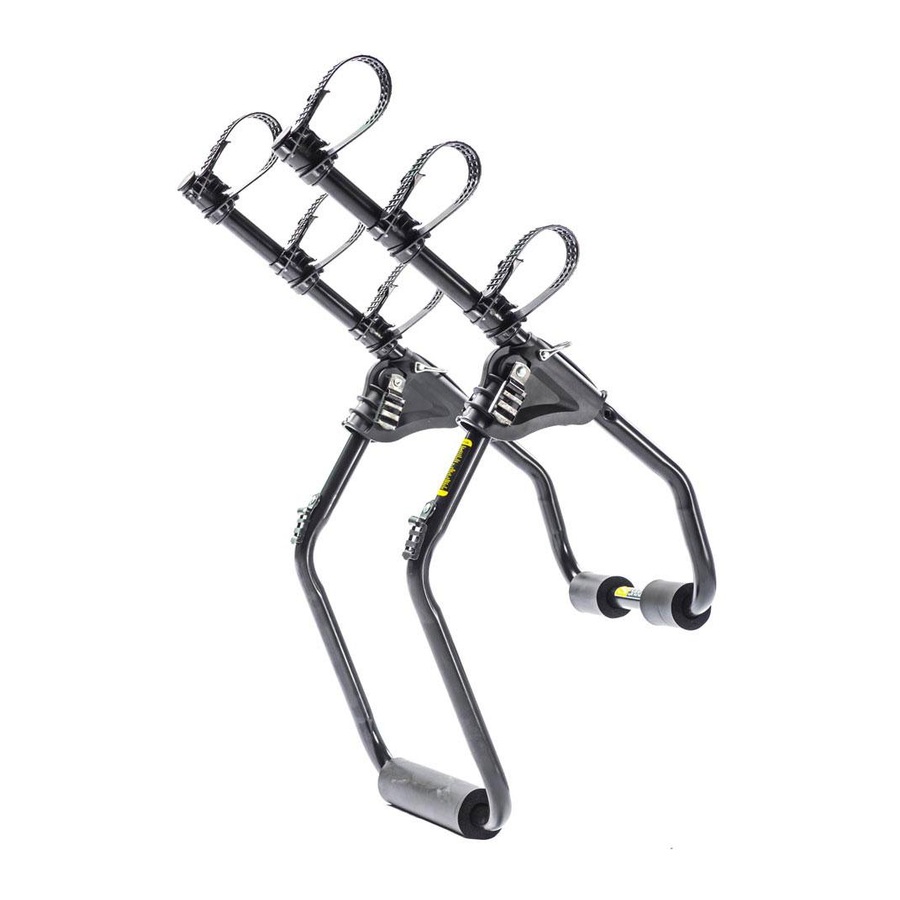

Saris Sentinel Handleiding

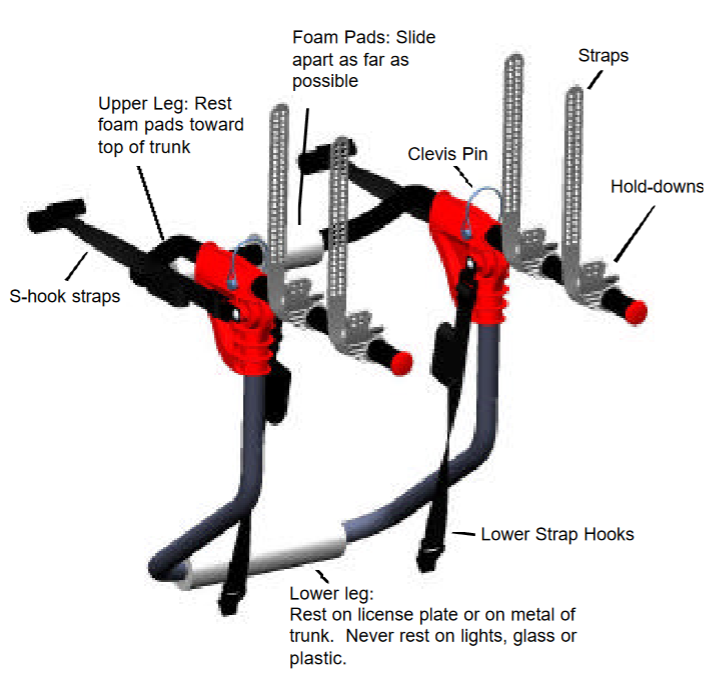

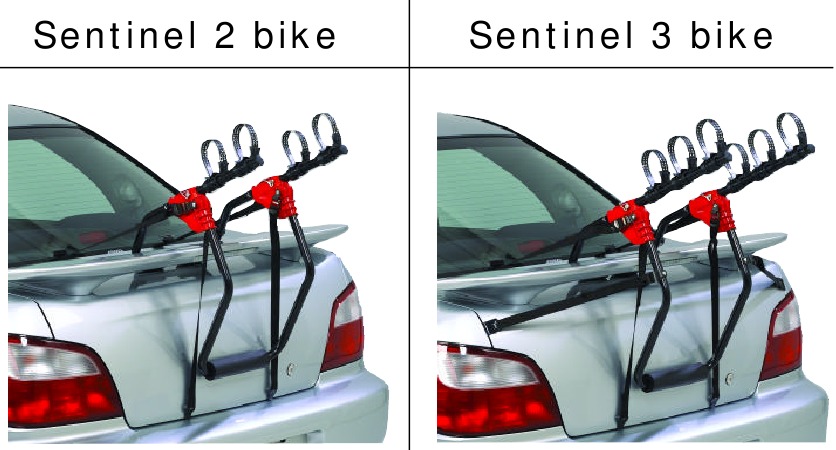

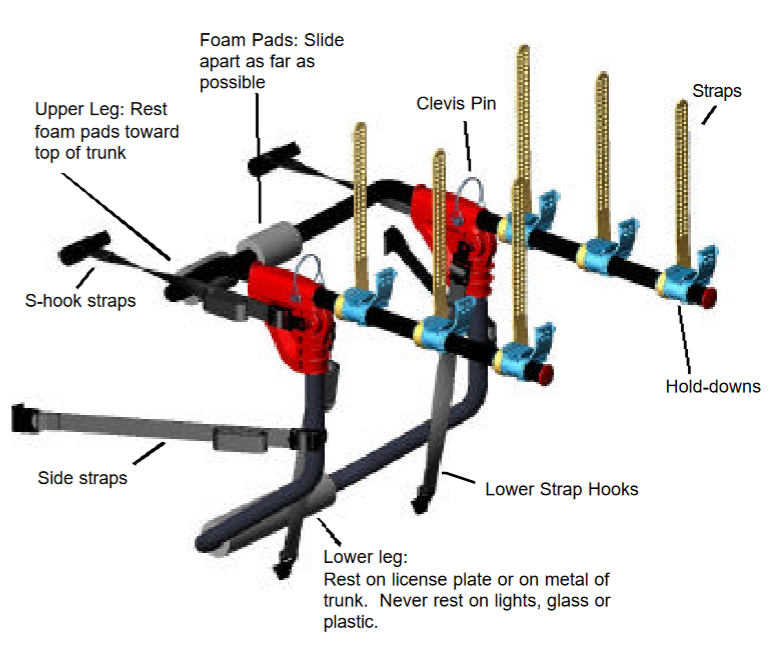

Overzicht

Opmerking: Reinig, voordat u de drager installeert, alle oppervlakken van het voertuig die in contact kunnen komen met de drager of de riemen. Zorg ervoor dat de schuimkussens vrij zijn van vuil, omdat dit de lak van het voertuig kan bekrassen.

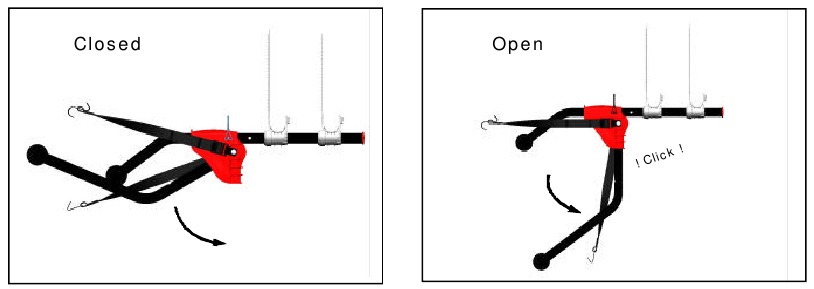

Open Rek

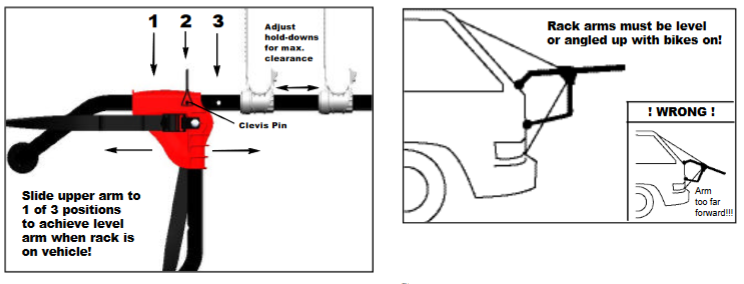

De juiste armpositie selecteren

Volg de afbeelding en pas de bovenste poot aan met behulp van 1 van de 3 beschikbare posities, zodat de fietsarmen waterpas staan ​​of iets naar boven zijn gericht. Zet vast met een splitpen en plaats de drager op het achterdek. Pas de houders aan voor maximale ruimte tussen fietsen en auto.

Riemen aanpassen

Opmerking: Haakbevestiging moet aan een ondersteunde scharnierlijn zijn - NOOIT glas, plastic of imperiaal.

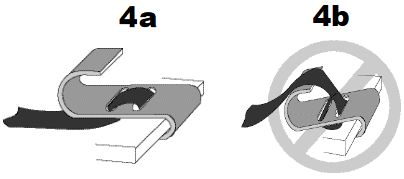

S-haak toepassing:

Bevestig S-haakriemen aan de bovenste scharnierlijn van het voertuig zoals weergegeven in Fig. 4a. Plaats de riem altijd tussen het auto-oppervlak en de haak. Breng de riem NOOIT over de bovenkant van de haak (Fig. 4b).

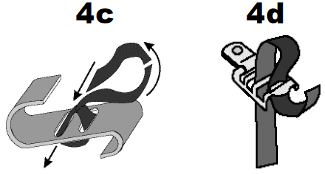

S-haak speciale toepassing:

Als de bovenste scharnierlijn een rubberen afdichting heeft, gebruik dan een grote bocht in de S-haak. Om dit te doen: verwijder de riem van de gesp, rijg het uiteinde van de riem in een van de sleuven in de haak en trek erdoor (Fig. 4c). Rijg de riem opnieuw in zoals weergegeven in Fig. 4d.

*Onderste riemhaak speciale toepassing: ALLEEN INDIEN SPECIFIEK AANGEGEVEN IN DE HUIDIGE MONTAGE-INSTRUCTIE:
Sommige voertuigen vereisen dat de onderste riemhaak volledig in de kofferbak wordt geplaatst. Om dit te doen: Maak de riemen los, plaats de haken in de kofferbak, sluit de kofferbak, trek aan de riemen totdat de haken tegen de kofferbakwand drukken en span ze zoals gewoonlijk aan (Fig. 4e). Span alle riemen gelijkmatig aan en verwijder eventuele speling. Wanneer de riemen strak zijn, schudt u de drager om te controleren op beweging. Draai indien nodig opnieuw vast.

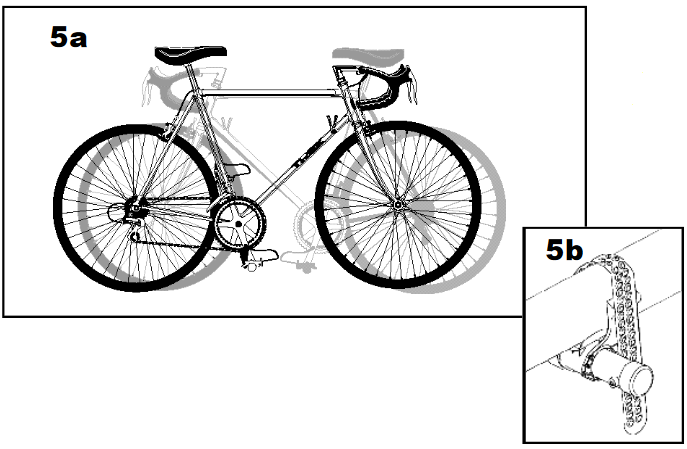

Fietsen laden en vastzetten

Opmerking: Om te helpen bij het positioneren van de fietsen, kunnen de houders langs de armbuis worden geschoven.
Schuif de fietshouders zodat ze gelijkmatig op de fietsarmen zijn verdeeld. Plaats fietsen op de dragerarmen en wissel de richting van het stuur af (afb. 5a). Laat de dwarsbuis rusten in de houders.

• Trek de houders rond de dwarsbuis en zet ze vast aan de lipjes zoals weergegeven in Fig. 5b.
• Draai de riemen opnieuw vast met de fietsen op de drager.

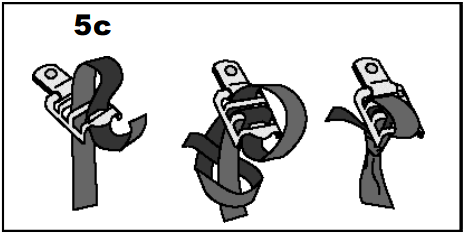

• Knoop alle riemen tegen de gespen om slippen te voorkomen (afb. 5c).

Om schade aan fietsen of voertuigen te voorkomen, moet u ervoor zorgen dat potentiële contactgebieden worden beschermd. We raden aan om onderdeelnummer 2060 te gebruiken (apart verkrijgbaar), zie hieronder.

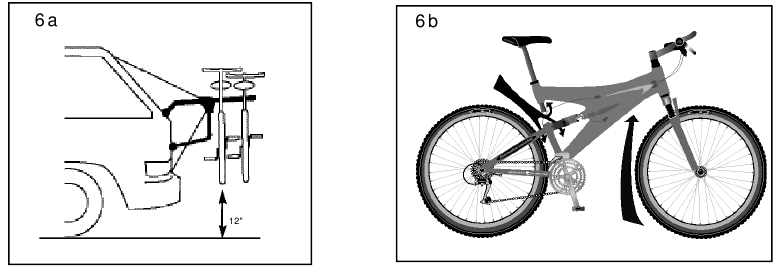

Fietsvrijheid controleren / Unieke & damesfietsen monteren

Controleer de speling. De drager moet hoog genoeg rusten om fietbanden minimaal 30 cm bodemvrijheid te geven. Als de juiste speling niet kan worden bereikt, monteer dan fietsen onder de "V" in het frame voor dames- en kinderfietsen.

Controleer de riemen en stabiliteit van de drager

• Controleer tijdens gebruik uw installatie opnieuw
• Controleer bij het eerste gebruik (inloopperiode) na 30 minuten of 50 kilometer
• Controleer daarna om de 320 kilometer
• Controleer vaker op hobbelige wegen
• Als fietsen verschuiven of bewegen, controleer dan ONMIDDELLIJK

Zorg ervoor dat alle riemen strak en stevig tegen de gespen zijn geknoopt.

Accessoires

Apart verkrijgbaar, bel 800-783-7257 voor informatie.

2060 Protect-O-Pads

• Schuimblokken scheiden en beschermen fietsen en voertuigen
• Set van 4 per verpakking

3037 Fietsbalk
Wordt bevestigd van de zadelpen aan de stuurpen van de fiets en creëert de standaard bovenbuis van een herenframe. Ideaal voor unieke, dames- en kleine kinderframes en fietsen met oversized buizen

3033 Wiel Stabilisatie Riem

• Voorkomt dat het stuur draait tijdens transport
• Voorkomt dat het wiel draait
• Gemakkelijke gespsluiting (twee per verpakking)

3035 Hatch Huggers

• Vervangt onze reguliere riemen voor voertuigen met glazen scharnierlijnen en voertuigen met smalle openingen rond de kofferbak

Waarschuwingen

1. Alle vereisten voor compatibiliteit/passing die op de doos zijn afgedrukt, moeten worden gevolgd. Als uw voertuig niet in de lijst staat of u de doos niet meer heeft, bel dan 800-783-7257 voor hulp.
2. Lees en volg de instructies zorgvuldig. Bewaar de handleiding voor toekomstig gebruik of onderdeleninformatie.
3. Vervang elke montageriem bij het eerste teken van slijtage.
4. S-haakriemen moeten in lijn zijn met de bovenste poot om verschuiven te voorkomen.
5. Zorg ervoor dat de fietbanden zich niet direct achter de uitlaatpijp bevinden.
6. Plaats nooit meer dan twee fietsen, met een totaalgewicht van maximaal 32 kg op Sentinel 2 of 3 fietsen van maximaal 48 kg op Sentinel 3 op de drager. Zet goed vast en pas aan voor een gelijkmatige lastverdeling. Monteer de zwaarste fietsen het dichtst bij de auto.
7. Niet monteren op een aanhanger.
8. Geen enkel onderdeel van de drager, inclusief riemen, mag ooit in contact komen met de spoiler.
9. Open het achterdek (kofferbak) niet wanneer de drager is geïnstalleerd.
10. Zorg ervoor dat u de voorband van de fietsen vastzet om te voorkomen dat ze in contact komen met het voertuig of andere fietsen.
11. Niet bedoeld voor off-road gebruik en niet sneller dan 105 km/u.
12. Bel voor vragen, diverse onderdelen of informatie over de voertuigmontage 800-783-7257.

Waarschuwing en disclaimer

Deze drager is ontworpen om fietsen op specifieke voertuigen te vervoeren. Voor de installatie moet de gebruiker de bijgevoegde instructies lezen en opvolgen. Montage-aanbevelingen zijn gebaseerd op de standaardfuncties van het voertuig; optionele functies kunnen de montage-aanbevelingen beïnvloeden. De gebruiker moet de drager correct aan het voertuig bevestigen, de bevestiging vóór elk gebruik controleren en de onderdelen van de drager inspecteren op slijtage. De bevestiging van de drager aan het voertuig is cruciaal en valt buiten de controle van de fabrikant. De fabrikant en verkoper wijzen uitdrukkelijk alle aansprakelijkheid af voor persoonlijk letsel, materiële schade of verlies, hetzij direct, indirect of incidenteel, als gevolg van een onjuiste bevestiging, oneigenlijk gebruik, onvoldoende onderhoud of verwaarlozing van deze drager.

Garantie

We garanderen dat dit product voor de eerste consument vrij is van defecten in materiaal en vakmanschap voor een periode van een levensduur. (Bewaar uw kassabon voor uw administratie.) Elk product of onderdeel daarvan dat binnen die periode defect blijkt te zijn, wordt kosteloos vervangen, op voorwaarde dat:

1. het product niet verkeerd is gebruikt;
2. er geen wijzigingen of aanpassingen zijn aangebracht;
3. het defect het gevolg is van een defect in materiaal of vakmanschap en niet van normale slijtage die te verwachten is bij het gebruik van het product;
4. het product of onderdeel, franco betaald, aan Saris wordt geleverd. De enige verplichting van de fabrikant is het vervangen van dergelijke producten of onderdelen waarvan is bewezen dat ze defect zijn.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
