Olympia 5993 - Handleiding bewegingsmelder

Inleiding

Lees de bedieningshandleiding aandachtig door en neem de informatie in acht. Bewaar de bedieningshandleiding in de buurt voor toekomstig gebruik.

Belangrijke informatie over de bewegingsmelder

• De bewegingsmelder is ontworpen voor privégebruik binnenshuis.
• De bewegingsmelder werkt alleen in combinatie met een alarmsysteem uit de SECURE-serie.
• De bewegingsmelder moet worden geïnstalleerd binnen het zendbereik van de basiseenheid van het SECURE-serie alarmsysteem.

Veiligheidsinstructies

De volgende veiligheidsinformatie is van toepassing op het gehele document. Lees en neem alle waarschuwingsinformatie in acht om uzelf en het milieu te beschermen tegen schade.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte fysieke, zintuiglijke of mentale vermogens of een gebrek aan ervaring en kennis, zolang ze onder toezicht staan ​​of zijn geïnstrueerd met betrekking tot het veilige gebruik van het apparaat en zich bewust zijn van de potentiële risico's die aan het gebruik ervan zijn verbonden. Kinderen mogen nooit met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Voer ZELF NOOIT reparaties aan het apparaat uit. Neem contact op met onze serviceafdeling. Het apparaat bevat geen onderdelen die de gebruiker zelf moet repareren of onderhouden.

Verstikkingsgevaar! Kinderen kunnen kleine onderdelen, verpakkingen en beschermfolies inslikken. Houd het apparaat en de verpakking buiten bereik van kinderen.

Risico op materiële schade door het gebruik van ongeschikte batterijen! Het gebruik van ongeschikte batterijen kan een functieverlies van het apparaat veroorzaken. Gebruik alleen batterijen van het type dat wordt beschreven in het hoofdstuk Technische gegevens.

Risico op materiële schade door invloeden van buitenaf! Vermijd invloeden van buitenaf, zoals blootstelling aan rook, stof, trillingen, chemicaliën, vocht, hitte en direct zonlicht.

Houd er, voordat u de sensoren gaat plaatsen, rekening mee dat muren, plafonds en bronnen van elektrische storingen de draadloze communicatie kunnen belemmeren.

Beoogd gebruik

De bewegingsmelder reageert op bewegingen binnen het detectiebereik van de sensor.
Een voorwaarde om aan het beoogde gebruik te voldoen, is dat de apparatuur correct is geïnstalleerd en dat de informatie in de handleiding wordt nageleefd en onderhouden. Elk ander gebruik wordt beschouwd als oneigenlijk gebruik.

Leveringsomvang

Controleer de inhoud van de verpakking zorgvuldig. Als er iets ontbreekt of beschadigd is tijdens het transport, neem de bewegingsmelder NIET in gebruik!

Algemeen overzicht

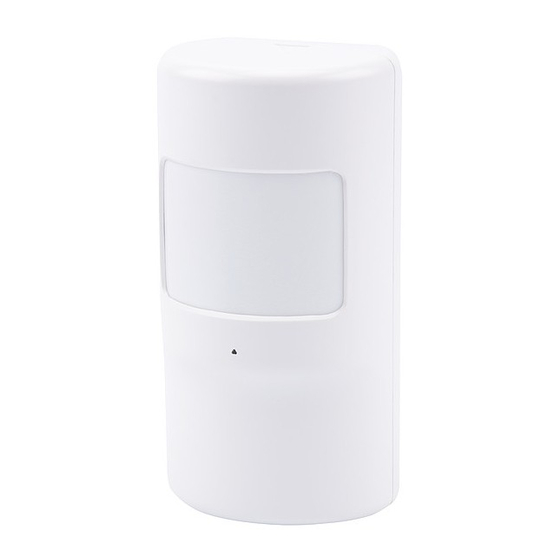

De afbeelding aan het begin toont de bewegingsmelder in detail.

De batterijen plaatsen

1. Open het batterijvak door de vergrendelingsklink aan de bovenkant van de bewegingsmelder omlaag te drukken met een geschikt, puntig voorwerp.
2. Sluit de 9 Volt-batterij aan op de batterijclip, die is beveiligd tegen ompoling, en plaats de 9 Volt-batterij in het batterijvak.
3. Sluit het batterijvak. Het slot klikt hoorbaar vast.

Een sensor registreren

U moet de bewegingsmelder registreren op de basiseenheid. Wanneer de bewegingsmelder een beweging detecteert en activeert, stuurt hij een signaal naar de basiseenheid en klinkt het alarm van de basiseenheid.

1. Houd de bijbehorende knop op de basiseenheid ingedrukt om sensoren te registreren.
2. Koppel indien nodig de 9 V-batterij los van de tegen ompoling beschermde batterijclip.
3. Sluit de 9 Volt-batterij aan op de batterijclip, die is beveiligd tegen ompoling, en plaats de 9 Volt-batterij in het batterijvak.
4. Activeer de bewegingsmelder.

Installatie

Positionering

Plaats of hang de bewegingsmelder op een geschikte positie om het vereiste gebied te bewaken.
De bewegingsmelder detecteert bewegingen binnen het scanbereik van maximaal 12 m met een kijkhoek van 110°. De optimale installatiehoogte is ongeveer 2 - 3 m boven de grond.

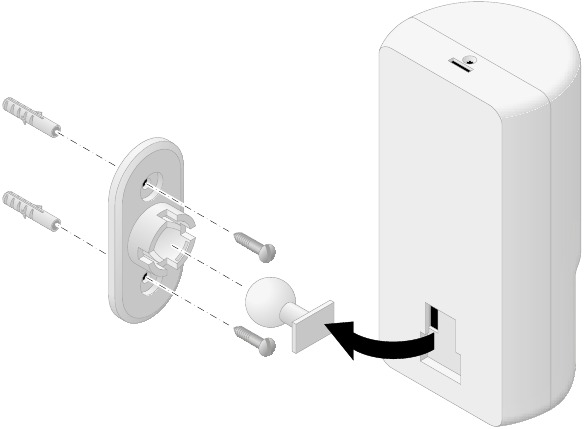

Aan de muur hangen

U kunt de bewegingsmelder ook aan de muur hangen. Gebruik hiervoor het meegeleverde montagemateriaal.

1. Gebruik de gaten in de montagebeugel als boorsjabloon en boor twee voldoende grote gaten in de muur.
2. Monteer de montagebeugel met behulp van de meegeleverde pluggen en schroeven.
3. Installeer het kogelgewricht in de montagebeugel. Het kogelgewricht klikt hoorbaar op zijn plaats.
4. Monteer de bewegingsmelder op de beugel voor het kogelgewricht met behulp van de uitsparing aan de achterkant van de beugel.
5. Lijn de bewegingsmelder indien nodig uit met behulp van het kogelgewricht.

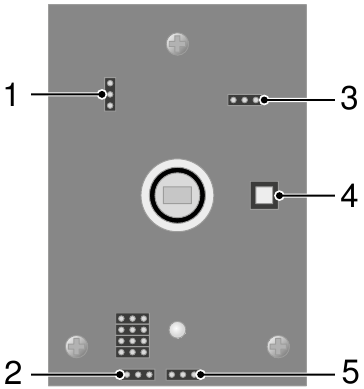

De bewegingsmelder instellen

Er kunnen verschillende instellingen worden gedefinieerd met behulp van de jumpers op de printplaat van de bewegingsmelder.
Het verdient de voorkeur om instellingen te definiëren voordat u de bewegingsmelder op de installatielocatie monteert.

1. Gevoeligheid (H = Hoog, L = Laag)
2. Signaal voor lage batterijspanning (ON (Aan), OFF (Uit))
3. Scaninterval (5s = 5 seconden pauze tussen bewegingsdetectie, 5 Min. = 5 minuten pauze tussen bewegingsdetectie)
4. LED aan/uit (ON (Aan) = LED aan, OFF (Uit) = LED uit)

Instellingen die in vet staan ​​zijn de standaardinstellingen.

Risico op materiële schade door elektrostatische ontlading. Gebruik geïsoleerd gereedschap bij het aanpassen van de jumpers op de printplaat van de bewegingsmelder. Maak geen contact met de jumpers of printplaat met blote handen.

Technische data

Informatie over afvalverwerking

Het aangrenzende symbool geeft aan dat afgedankte elektrische en elektronische apparaten en batterijen gescheiden van het huisvuil moeten worden afgevoerd in overeenstemming met de wettelijke voorschriften.
U bent wettelijk verplicht om batterijen en batterijpakken af ​​te voeren bij winkels die batterijen verkopen of bij inzamelpunten die de bijbehorende containers leveren. De verwijdering is gratis. De symbolen geven aan dat de batterijen niet bij het normale huisvuil mogen worden weggegooid en dat ze naar inzamelpunten moeten worden gebracht die door de plaatselijke openbare afvalinstanties worden verstrekt.

Verpakkingsmaterialen moeten worden afgevoerd volgens de plaatselijke voorschriften.

Garantie

Geachte klant, wij zijn blij dat u voor deze apparatuur hebt gekozen.
Retourneer het apparaat in geval van een defect samen met de bon en het originele verpakkingsmateriaal naar het verkooppunt.

Reiniging en service

1. Reinig het oppervlak van de behuizing met een zachte, pluisvrije doek. Gebruik nooit chemicaliën of schuurmiddelen.
2. Controleer eenmaal per maand en na het vervangen van de batterijen de functionaliteit van elke geregistreerde sensor.
3. Vervang de batterijen minstens één keer per jaar of na ontvangst van het relevante bericht van het alarmsysteem.

Informatie over conformiteit

Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen verklaart hierbij dat dit apparaat voldoet aan de fundamentele eisen en andere relevante bepalingen van Richtlijn 2014/53/EU. Het CE-keurmerk op het apparaat bevestigt de conformiteit.

Meer gedetailleerde informatie over de Verklaring van Conformiteit is te vinden op http://productip.com/?f=6f1e9 of scan deze QR-code.
