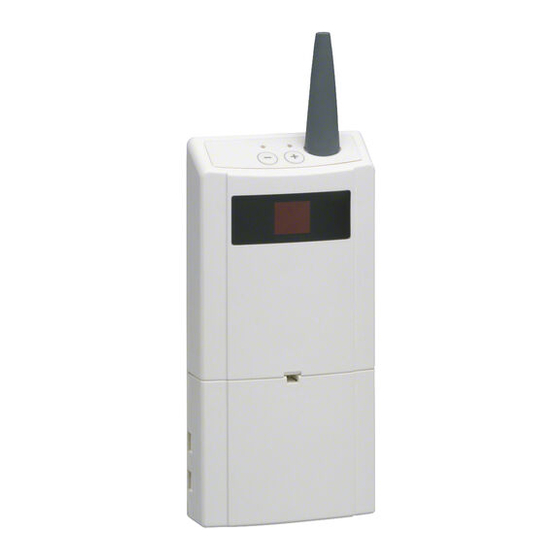

Hager TR351 - Handleiding unidirectionele radio-ingangsconcentrator
Inleiding
De TR351-concentrators verhogen het aantal unidirectionele radioproducten in een gecombineerd systeem (radio/draadgebonden) door de ingangen die dezelfde functie uitvoeren, samen te groeperen. De TR351-concentrators zijn equivalent aan ingangsmodules met 24 of 32 kanalen, afhankelijk van het type systeem (TX100 of ETS). Ze maken deel uit van het Tebis-installatiesysteem.
Configuratie
- TX100 V1.7.0 of later: een beschrijving is verkrijgbaar bij de fabrikant.
- ETS: applicatiesoftware TL351: de database en beschrijving zijn verkrijgbaar bij de fabrikant.
Functies
- 24 kanalen beschikbaar in de TX100-configuratie.
- 32 kanalen beschikbaar in de ETS-configuratie.
- Maximale concentratie van 24 radio-ingangen per kanaal.
- Statusweergave door 2x8-segmentendisplay.
- Mogelijkheid om de fabrieksinstellingen voor het product te herstellen.
- Mogelijkheid om vanuit het product gemaakte koppelingen te verwijderen.
De precieze functies van deze producten zijn afhankelijk van de configuratie en instellingen.

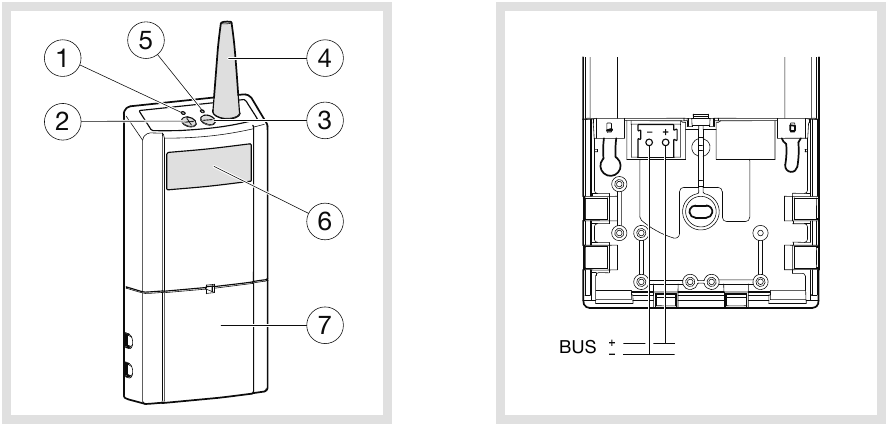

Bedrading en opstarten
Verwijder de klep
met een schroevendraaier en sluit het product aan op de bus.
Display
De onderstaande tabel toont de productstatus volgens leds
en
en het display
.
| Led |
Led |
Display |
Beschrijving | |
| 1 | AAN | UIT |  |
TR351 in "Create links" (Koppelingen maken)-modus: de volgende geactiveerde radio-ingang wordt gekoppeld aan het weergegeven nummer |
| 2 | AAN | UIT |  |
TR351 in "Create links" (Koppelingen maken)-modus: de huidige koppeling opslaan |
| 3 | UIT | AAN |  |
TR351 in "Delete links" (Koppelingen verwijderen)-modus: de koppeling tussen de volgende radio-ingang en het weergegeven nummer wordt verwijderd |
| 4 | UIT | AAN |  |
TR351 in "Delete links" (Koppelingen verwijderen)-modus: de huidige koppeling verwijderen |
| 5 | UIT | AAN |  |
TR351 in "Delete links" (Koppelingen verwijderen)-modus: alle koppelingen met het geselecteerde kanaal verwijderen |
| 6 * | AAN | AAN |  |
TX100 in "Prog"-, "Num"- of "Visu"-modus: de op de TX100 geselecteerde ingang is gekoppeld aan de concentrator |
| 7 * | AAN | AAN |  |
TX100 in "Prog"-, "Num"- of "Visu"-modus: de op de TX100 geselecteerde ingang is niet aangesloten op de concentrator |
| 8* | Knippert | Knippert |  |
TX100 in "Prog"-, "Num"- of "Visu"-modus: het op de concentrator weergegeven kanaalnummer is nog niet genummerd op de TX100 |
| 9 | UIT | UIT |  |
Alle radio-ingangen verwijderen die zijn opgeslagen in de TR351. Dit duurt minstens 5 seconden |
| 10 | UIT | UIT |  |
Fabrieksinstellingen van de TR351 worden hersteld |
| 11 | UIT | UIT | Normale modus | |
| 12 | UIT | UIT |  |
Een unidirectionele radio-ingang die is gekoppeld aan de TR351 met een laag batterijniveau, heeft een telegram verzonden |
| 13 | UIT | UIT |  |
TR351 in "Visu"-modus: "Visu"-modus is actief |
| 14 | UIT | UIT |  |
TR351 in fysieke-adresmodus |
| 15** | UIT | UIT |  |
TR351 in ETS-radiolerenmodus |
*: Display alleen zichtbaar indien geprogrammeerd door de TX100.
**: Display alleen zichtbaar indien geprogrammeerd door de ETS3.
Functies beschikbaar in de normale modus en displaymodus
Fysieke adressen:
- De "Physical address" (Fysiek adres)-modus openen: combinatie C
- De "Physical address" (Fysiek adres)-modus verlaten: combinatie C
Een radio-ingang aan een kanaal koppelen:
- De "Create links" (Koppelingen maken)-modus openen: combinatie D
- Het kanaal selecteren: combinatie(s) A en/of combinatie(s) B totdat het vereiste kanaal wordt weergegeven
- De te koppelen radio-ingang kort activeren
- De "Create links" (Koppelingen maken)-modus verlaten: combinatie D
Radio-koppelingen die aan een kanaal zijn gekoppeld verwijderen:
- De "Delete links" (Koppelingen verwijderen)-modus openen: combinatie E
- Het kanaal selecteren: combinatie(s) A en/of combinatie(s) B totdat het vereiste kanaal verschijnt
- De te verwijderen radio-ingang kort activeren
- De "Delete links" (Koppelingen verwijderen)-modus verlaten: combinatie E
Alle radio-koppelingen verwijderen die aan een kanaal zijn gekoppeld:
- De "Delete links" (Koppelingen verwijderen)-modus openen: combinatie E
- Het kanaal selecteren: combinatie(s) A en/of combinatie(s) B totdat het vereiste kanaal verschijnt
- Alle radio-koppelingen verwijderen: combinatie F
- De "Delete links" (Koppelingen verwijderen)-modus verlaten: combinatie E
Alle radio-koppelingen verwijderen die zijn opgeslagen in de TR351:
Alle radio-koppelingen verwijderen: combinatie F
De TR351 resetten:
De TR351 resetten: combinatie G
Het (de) kanaal(kanalen) weergeven die aan een radio-ingang zijn gekoppeld:
- De "Visu"-modus openen: combinatie A of B
- De radio-ingang meerdere keren kort activeren om alle kanalen weer te geven waaraan deze is gekoppeld.
Toetsen
en
De onderstaande tabel toont de wijzigingen in de productstatus volgens het type en de combinaties
| Combinatie |  |
 |
| A | Drukken | / |
| B | / | Drukken |
| C | Drukken | Drukken |
| D | Ingedrukt houden | / |
| E | / | Ingedrukt houden |
| F | Ingedrukt houden | Ingedrukt houden |
| G | Lang ingedrukt houden | Lang ingedrukt houden |
Duur van de druk op de toetsen
Technische kenmerken
| Voedingsspanning | 30 V DC |
| Transmissiefrequentie | 868,3 MHz |
| Afmetingen | 203 x 77 x 26,5 mm |
| Beschermingsgraad | IP 30 |
| Bedrijfstemperatuur | 0°C —> + 45°C |
| Opslagtemperatuur | - 20°C —> + 70°C |
| Ontvangerklasse | EN 50428 |
Compatibiliteit
Het is noodzakelijk om de volgende beperkingen te respecteren voor een optimaal gebruik van TR351
| Referentie | Datumcode |
| TU204A | ≥ 12.6 |
| TU208A | ≥ 14.6 |
| TU224A | ≥ 10.6 |
| TR302A | ≥ 10.6 |
| TR304A | ≥ 12.6 |
| TR302B | ≥ 10.6 |
| TR304B | ≥ 12.6 |
| TD100 | ≥ 11.6 |
| TD101 | ≥ 13.6 |
| TD110 | ≥ 11.6 |
| TD111 | ≥ 12.6 |
| TD200 | ≥ 12.6 |
| TD201 | ≥ 19.6 |
| TD210 | ≥ 14.6 |
| TD211 | ≥ 14.6 |
| TD300 | ≥ 10.6 |
| TD301 | ≥ 13.6 |
| TD310 | ≥ 13.6 |
| TD311 | ≥ 14.6 |
| TD250 | ≥ 19.6 |
| TD251 | ≥ 10.6 |
| TK301 | ≥ 35.6 |
| TK302 | ≥ 35.6 |
Bruikbaar in heel Europa
Hierbij verklaart hager Controls dat deze unidirectionele radio-ingangsconcentrator voldoet aan de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EG.
De CE-verklaring kan worden geraadpleegd op de site: www.hagergroup.net
- Dit apparaat mag alleen worden geïnstalleerd door een gekwalificeerde elektricien.
- Niet buitenshuis te installeren.
