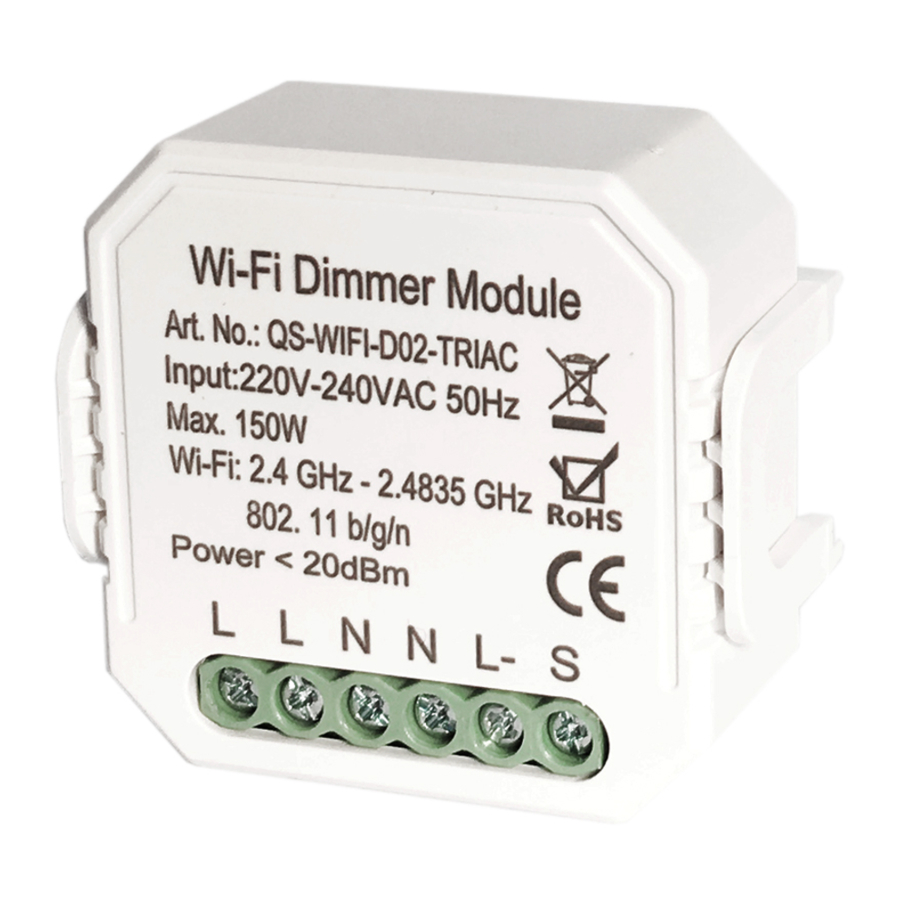

TUYA QS-WIFI-D02-TRIAC - Handleiding Wi-Fi dimmer

TECHNISCHE SPECIFICATIES

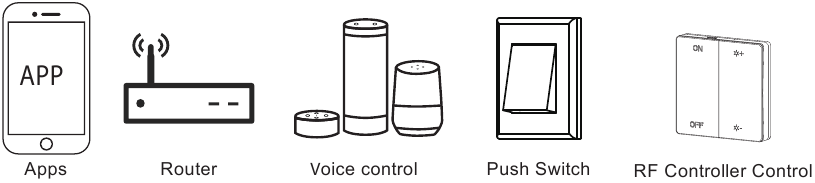

Wereldwijde internationale werking Waar & wanneer u ook bent, alles-in-één mobiele app

Lokale werking binnenshuis

INSTALLATIE

1. De installatie moet worden uitgevoerd door een gekwalificeerde elektricien in overeenstemming met de lokale voorschriften.
2. Houd het apparaat buiten het bereik van kinderen.
3. Houd het apparaat uit de buurt van water, vocht of een hete omgeving.
4. Installeer het apparaat uit de buurt van sterke signaalbronnen, zoals een magnetron, die signaalonderbreking kan veroorzaken, wat kan leiden tot een abnormale werking van het apparaat.
5. Obstructie door een betonnen muur of metalen materialen kan het effectieve werkbereik van het apparaat verminderen en moet worden vermeden.
6. Probeer het apparaat NIET te demonteren, repareren of aan te passen.

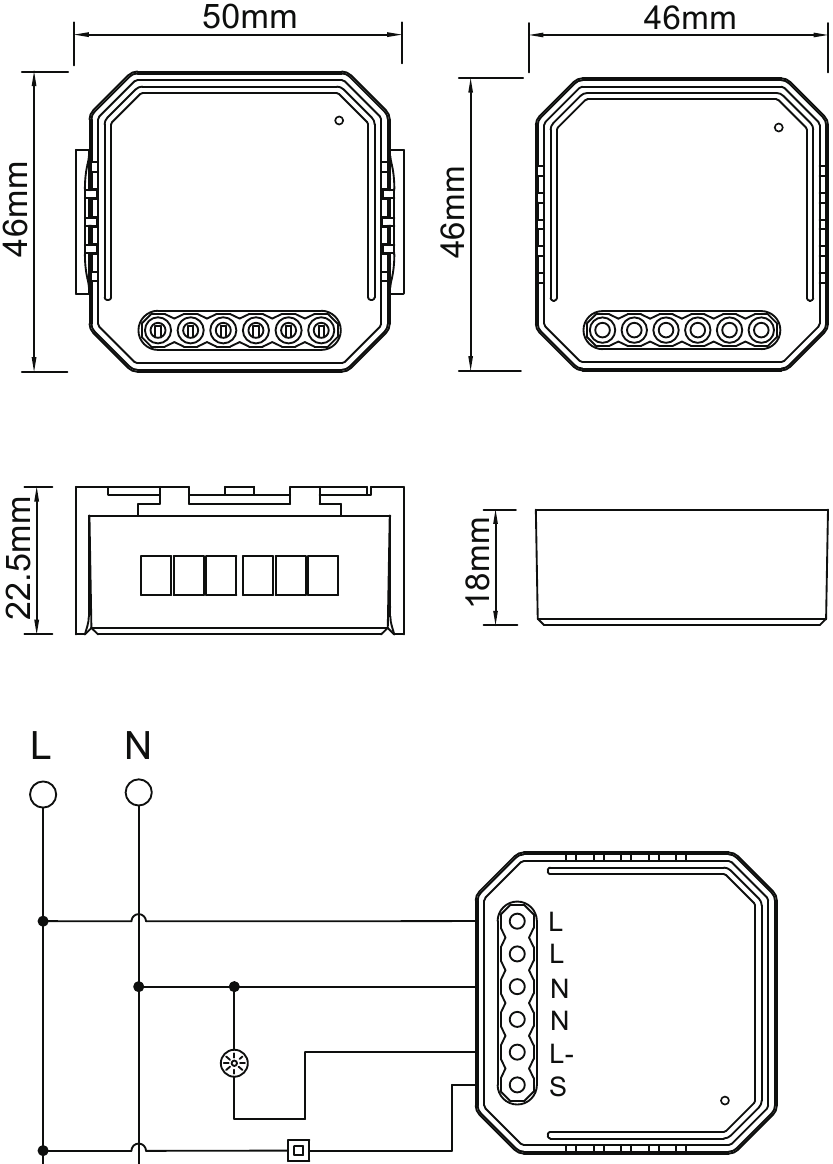

AFMETINGEN

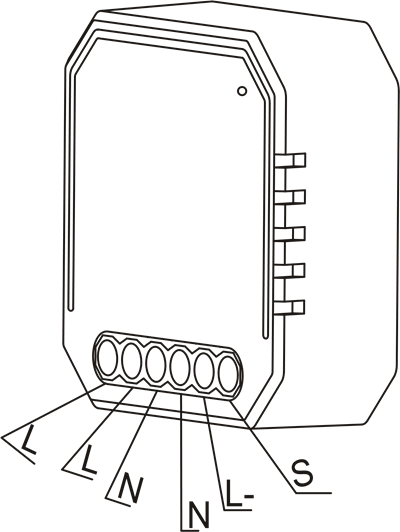

SCHAKELSCHEMA

Bedradingsinstructies en schema's

1. Schakel de stroomtoevoer uit voordat u elektrische installatiewerkzaamheden uitvoert.
2. Sluit de draden aan volgens het schakelschema.
3. Plaats de module in de lasdoos.
4. Schakel de stroomtoevoer in en volg de configuratie-instructies van de dimmermodule.

Opmerkingen: houd uw smartphone dicht bij de dimmermodule wanneer u deze configureert en zorg ervoor dat u min. 50% Wi-Fi-signaal hebt.

FAQ

V1: Wat moet ik doen als ik de dimmermodule niet kan configureren?

1. Controleer of het apparaat is ingeschakeld.
2. Zorg ervoor dat uw mobiel en de dimmermodule zich op hetzelfde 2,4 GHz WIFI-netwerk bevinden.
3. Of het zich in goede internetomstandigheden bevindt.
4. Zorg ervoor dat het wachtwoord dat in de app is ingevoerd, correct is.
5. Zorg ervoor dat de bedrading correct is.

V2: Welk apparaat kan worden aangesloten op de Wi-Fi-dimmermodule?

Hoofdzakelijk gebruikt voor triac led-licht, gloeilamp en halogeenlamp.

V3: Wat gebeurt er als de WIFI uitvalt?

U kunt het licht dat is aangesloten op de dimmermodule nog steeds bedienen met uw traditionele schakelaar en zodra WIFI weer actief is, zal het apparaat dat op de module is aangesloten automatisch verbinding maken met uw WIFI-netwerk.

V4: Wat moet ik doen als ik het WIFI-netwerk wijzig of het wachtwoord wijzig?

U moet onze Wi-Fi-dimmermodule opnieuw verbinden met het nieuwe Wi-Fi-netwerk in overeenstemming met de gebruikershandleiding van de app.

V5: Hoe reset ik het apparaat?

Druk op de traditionele dimmer uit (degene die is aangesloten op de WiFi-dimmermodule). Houd vervolgens 10 seconden of langer ingedrukt totdat de lamp die op de module is aangesloten snel knippert en naar de configuratiemodus gaat.

HANDMATIGE OVERSCHRIJVING

De schakelaar Dimmertunnel behoudt de toegang tot de handmatige overbruggingsfunctie voor de eindgebruiker om het lichtniveau in/uit te schakelen of aan te passen met een drukknop.

• Kort indrukken (<1s): permanente aan/uit-functie.
• Lang indrukken (>1s): pas het helderheidsniveau aan. Opmerkingen:

1. Zowel de aanpassing in de app als de drukknop kunnen elkaar overschrijven, de laatste aanpassing blijft in het geheugen.
2. De app-bediening wordt gesynchroniseerd met de handmatige schakelaar.
3. De "S"-terminals kunnen losgekoppeld worden gelaten indien geen handmatige bediening vereist is.

GEBRUIKERSHANDLEIDING APP

iOS APP / Android APP

1. Scan de QR-code om de Tuya Smart App te downloaden, of u kunt ook zoeken op het trefwoord "Tuya Smart" in de App Store of Googleplay om de app te downloaden.

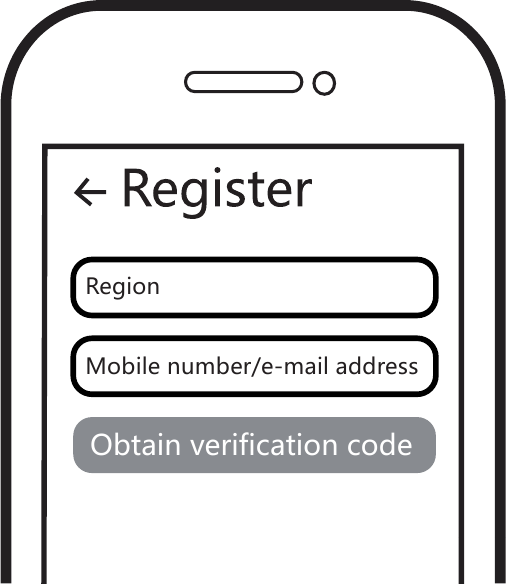

2. Log in of registreer uw account met uw mobiele nummer of e-mailadres. Typ de verificatiecode in die naar uw mobiele telefoon of mailbox is verzonden en stel vervolgens uw inlogwachtwoord in. Klik op "Create Family" (Familie aanmaken) om de app te openen.

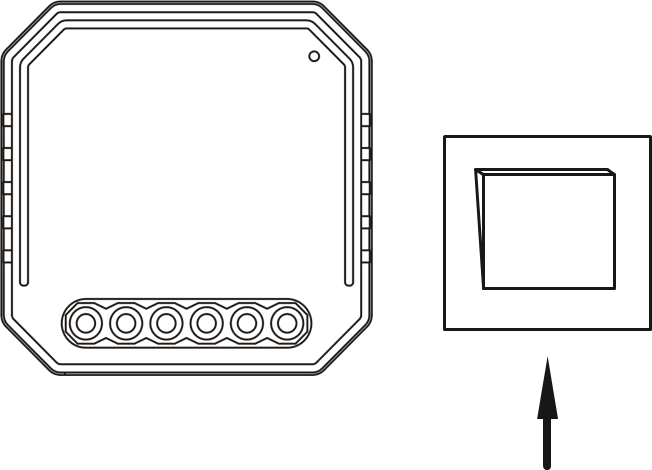

3. Druk op de traditionele dimmer uit (degene die is aangesloten op de Wi-Fi-dimmermodule). Houd vervolgens 10 seconden ingedrukt totdat het licht dat op de module is aangesloten snel knippert en naar de configuratiemodus gaat. (Als u langer dan 120 seconden wacht, moet u deze passage herhalen.)

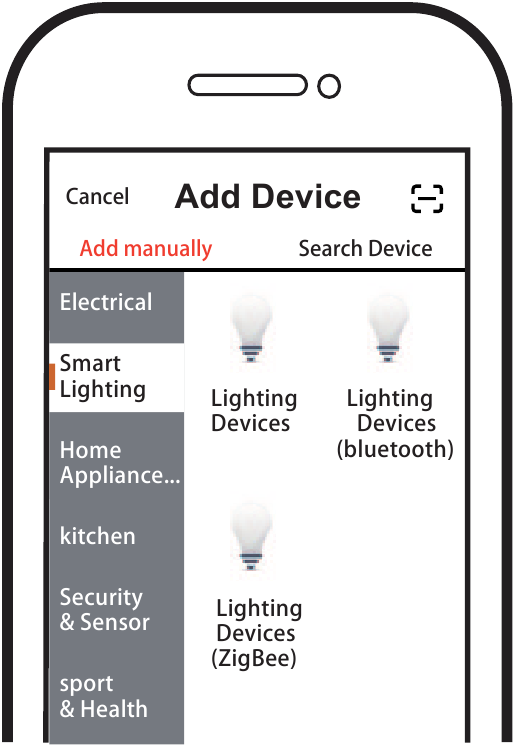

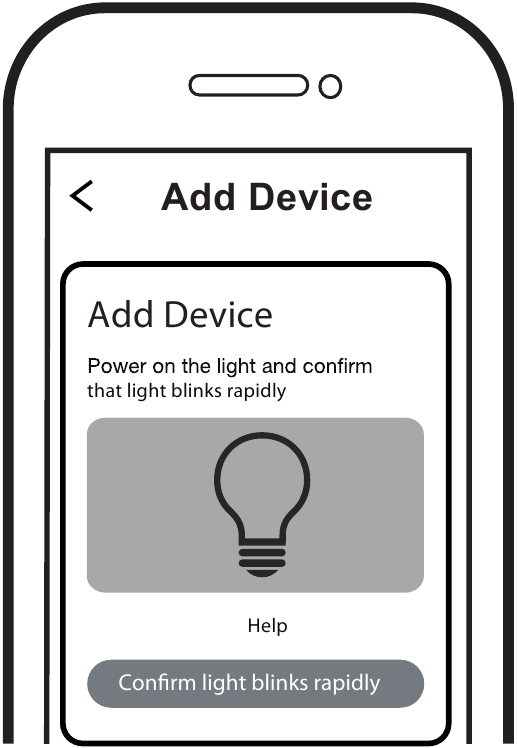

4. Open de APP en selecteer "+" rechtsboven om een apparaat toe te voegen. Kies het type apparaat, bijvoorbeeld "Smart Lighting" (Slimme verlichting).

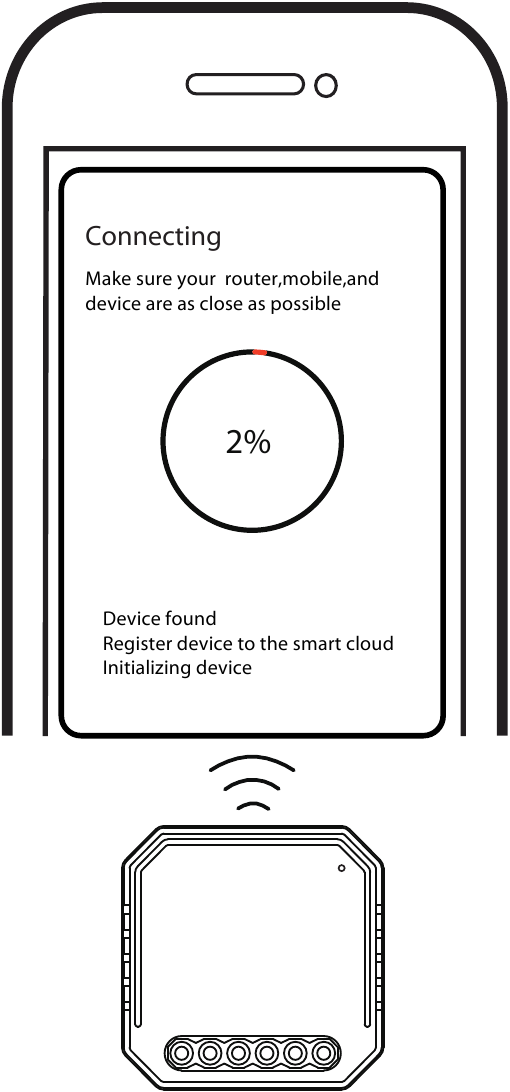

5. Zorg ervoor dat uw smartphone en Wi-Fi-dimmer zich onder hetzelfde Wi-Fi-netwerk bevinden bij een 2,4 GHz-verbinding. Bevestig wanneer het licht snel knippert (twee keer per seconde).


6. Het koppelen duurt ongeveer 10-120 seconden, afhankelijk van uw netwerkconditie.

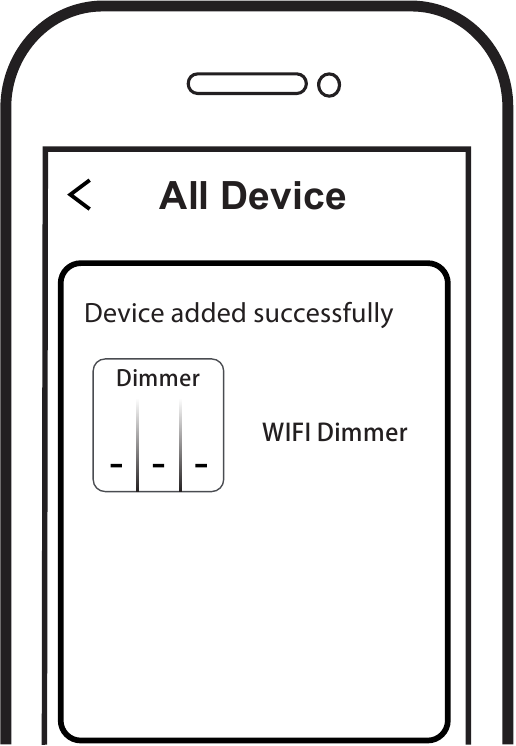

7. Wanneer het koppelen is voltooid, wordt de Wi-Fi-dimmer in de app weergegeven.

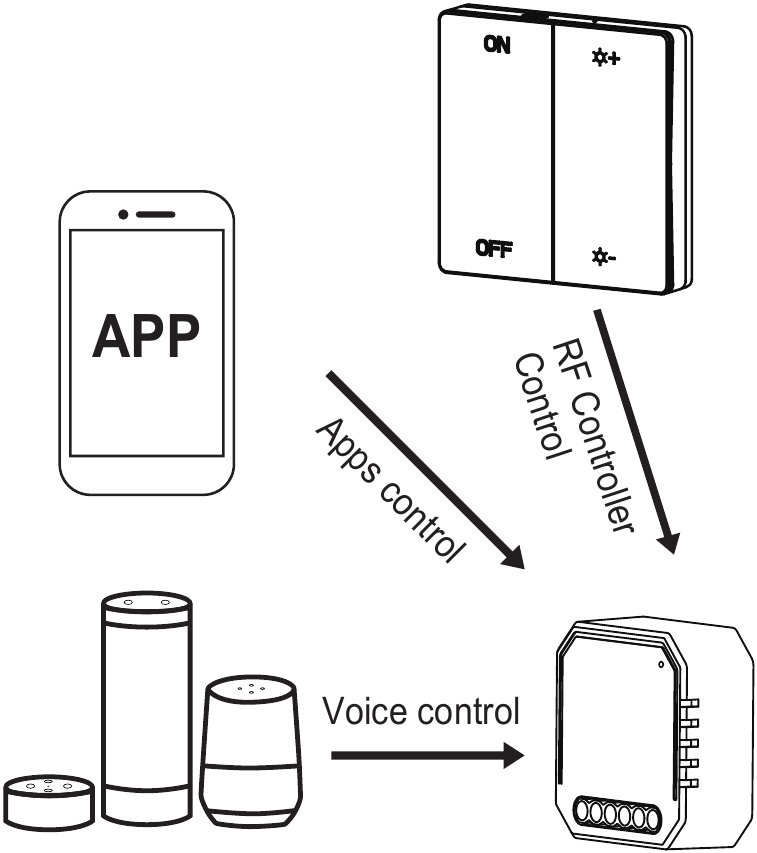

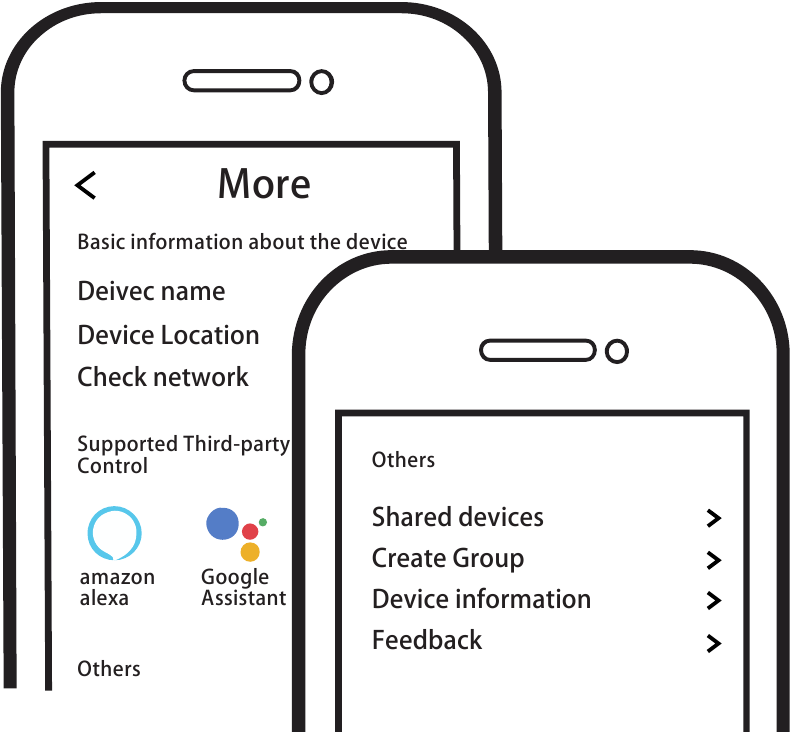

8. Maak verbinding met Amazon Alexa of Google Assistant voor spraakbesturing, of deel de apparaten met uw familie of vrienden.

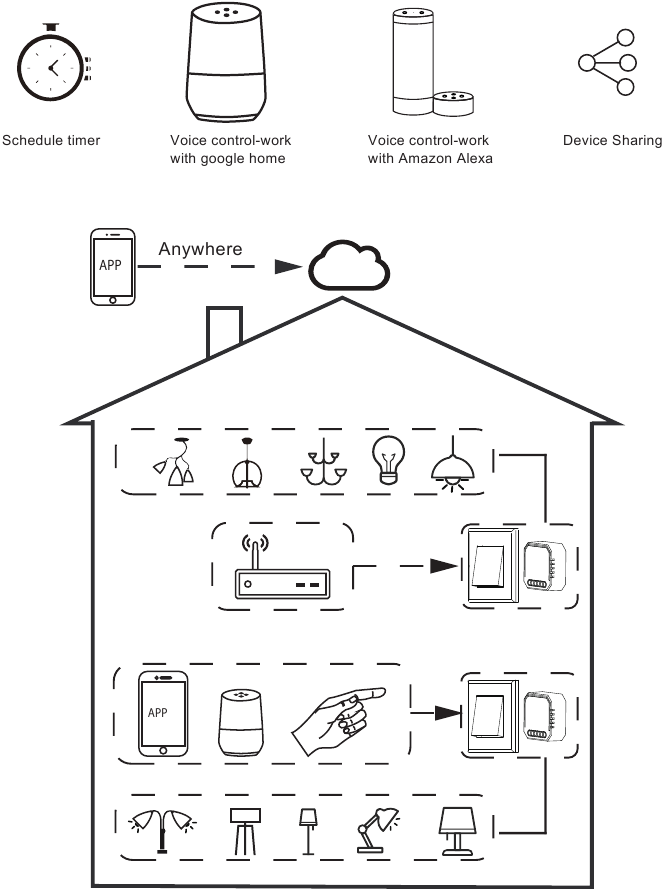

9. Geniet van uw slimme leven van domotica voor verlichtingsbediening door onze alles-in-één mobiele app te gebruiken, waar u ook ter wereld bent, of gewoon door spraakbesturing wanneer u comfortabel thuis zit.


Referenties

• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download TUYA QS-WIFI-D02-TRIAC - Handleiding Wi-Fi dimmer
