Evolution Sierra Air - Walker Handleiding

Uw rollator in elkaar zetten

1. Controleer na ontvangst van uw rollator de inhoud zorgvuldig. Meld eventuele ontbrekende items onmiddellijk aan uw dealer of plaats van aankoop:

2. De inhoud van uw rollator is als volgt:
   1. Ingeklapte rollator compleet met hoofdframe, zitting, handvatten en wielen reeds geïnstalleerd.
   2. Een paar handvatten (bevestigd aan de rollator met remkabels)
   3. Een zachte opvouwbare mand
   4. Twee handgreep verstelknoppen en twee knopbouten
   5. Rugsteun
   6. Garantie registratiekaart
   7. Gebruiksaanwijzing
   8. Zacht zitkussen

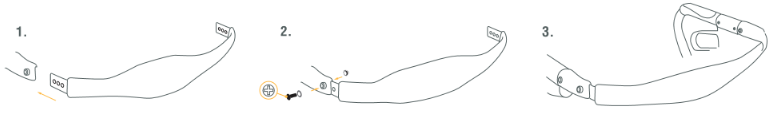

3. Rugleuning montage
   1. Gebruik een kruiskopschroevendraaier en verwijder de schroeven, ringen en nylock moer van de ankerpunten van de rugleuning.
   2. Plaats de rugleuning aan één kant en lijn de gaten van de rugleuning en het ankerpunt uit (afbeelding 1).
   3. Plaats schroef, ring en moer en draai stevig vast (afbeelding 2).
   4. Herhaal voor de tweede zijde.


4. Stel de hoogte van de handgrepen in. Steek de knopbouten van binnenuit door. Draai vast tot hij goed vast zit.

Niet te strak aandraaien.

De remmen en wielen controleren

1. Het Evolution remsysteem biedt veiligheid en bedieningsgemak. Vasthouden (knijpen) om te remmen en op de remhendel drukken om te parkeren.
2. Controleer het remsysteem. De wielen moeten vergrendeld blijven terwijl de parkeerrem is geactiveerd.
3. Activeer de parkeerrem niet terwijl de rollator in beweging is. Dit kan permanente schade aan de wielen veroorzaken
4. Activeer altijd de parkeerrem voordat u de zitting gebruikt.

Onderhoud en verzorging van uw rollator

1. Stel de remkabel van tijd tot tijd af (zie Rem afstellen)
2. Controleer regelmatig de vastheid van moeren en bouten.
3. Controleer de integriteit van het frame en de banden minstens één keer per maand.

Inklappen, uitklappen en dragen van uw rollator

Om uw rollator IN TE KLAPPEN, trekt u aan de hendel in het midden van de zitting en de rollator blijft rechtop staan.

Om de rollator UIT TE KLAPPEN, duwt u eenvoudigweg op de hendel in het midden van de zitting en zorgt u ervoor dat de rollator in de volledig open positie vergrendelt.

Zorg ervoor dat de middelste zittinghendel gelijk ligt met de zitting voordat u gaat zitten.

Om de rollator ingeklapt te dragen, pakt u hem eenvoudigweg op bij de middelste hendel en tilt u de rollator op, waarbij u hem als een koffer aan uw zijde draagt.

Vergrendelingsriem

Elke rollator wordt geleverd met een vergrendelingsriem om de rollator in de ingeklapte positie te houden wanneer deze niet in gebruik is. Om de vergrendelingsriem te gebruiken, klapt u de rollator eenvoudigweg in en haakt u de vergrendelingsriem aan de tegenoverliggende kant vast. Om de vergrendelingsriem los te maken, draait u de vergrendeling voorzichtig van het tegenoverliggende uiteinde en de riem wordt losgemaakt.

Remmen

Breng de remmen aan door beide remhendels omhoog te trekken. Rijd niet met de remmen aan.

Parkeerremmen

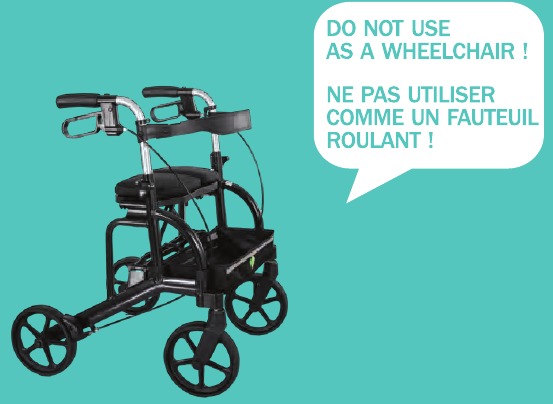

Druk op beide remhendels totdat de remmen zijn ingeschakeld. Trek omhoog om de parkeerremmen los te maken. Wanneer u de zitting gebruikt, drukt u op beide remmen totdat u een duidelijk klikgeluid hoort. Zorg er altijd voor dat beide remmen in de vergrendelde positie (omlaag) staan voordat u op de rollator gaat zitten. Ga niet op de rollator zitten zonder de remmen aan en gebruik de rollator niet als rolstoel.

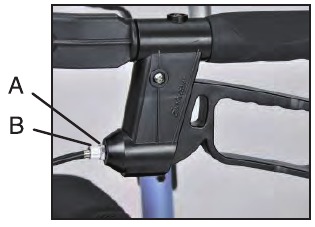

Rem afstellen

Van tijd tot tijd moet u mogelijk de spanning op het remkabelsysteem aanpassen. Om de spanning op de remkabel te verhogen, draait u eenvoudigweg de afstelmoer "A" los, draait u het gekartelde eindstuk "B" los en draait u het ONGEVEER vier volledige slagen TEGEN DE KLOK IN. "A" en "B" bevinden zich aan de achterkant van de remhendel. Wanneer de gewenste spanning is bereikt, draait u de moer weer vast. Er is geen gereedschap nodig om deze aanpassing uit te voeren.

Stel de handgrepen in op de voorgeschreven hoogte door de handgreepknoppen en knopbouten aan te passen

Om de handgrepen op een geschikte hoogte in te stellen, gaat u achter de rollator staan ​​met uw schouders horizontaal. De handgrepen moeten zich op dezelfde hoogte of iets hoger bevinden dan de pols van de gebruiker. Een therapeut kan een andere handgreep hoogte voorstellen om aan een specifieke behoefte van de gebruiker te voldoen.

Om de handgrepen aan te passen, verwijdert u de knop en trekt u de zeskantbout eruit, past u de handgreep aan op de voorgeschreven of gewenste handgreep hoogte en steekt u de zeskantbout erin, zodat het zeshoekige deel van de bout goed past op de zeshoekige uitsparing op het frame van de rollator, en draait u de knop stevig vast.

Niet te strak aandraaien.

Mand installeren

Om de zachte opvouwbare mand te installeren, klapt u de rollator iets in en wikkelt u de klittenbandsluiting rond het frame van de rollator

Assistentie

Uw dichtstbijzijnde Evolution dealer helpt u graag met de montage en/of het onderhoud van uw rollator.

Fabrieksreparatie informatie

Het motto van Evolution is 'Toegewijd aan het leveren van ongeëvenaarde kwaliteit en service'. Ons doel is om u de beste service in de branche te bieden. Als u problemen ondervindt met uw Evolution Walker of hulp nodig heeft, kunt u:

1. Bekijk uw documentatie: U vindt gedrukte documentatie die bij uw Evolution rollator is geleverd. Ze bevatten onderhoudsgidsen en installatie-informatie.
2. Bel of bezoek uw Evolution dealer: Zij kunnen u de nodige hulp bieden of bepalen of uw rollator in aanmerking komt voor garantie reparatie.

3. U kunt ook contact opnemen met de klantenservice van Evolution op: 1-800-556-2558 (VS en Canada). We helpen u graag bij het vinden van een dealer in de buurt.

Een paar dingen om te onthouden

De garantie dekt alleen fabricagefouten. Als de problemen met uw rollator het gevolg zijn van onjuist gebruik, zoals het raken van stoepranden, het openen van deuren, slijtage, enz., valt dit niet onder de garantie. We behouden ons het recht voor om te bepalen of uw rollator verkeerd is gebruikt.
Verder dekt de garantie alleen de onderdelen die nodig zijn om de defecten te verhelpen.

www.evolution.ca

2530 Davies Avenue, Port Coquitlam, B.C. Canada, V3C 2J9
Tel / Tél: 604-472-0200 + Fax/ Télécopie: 604-472-0251
* Toll Free / Sans Frais: 1-800-556-2558
info@evolution.ca
