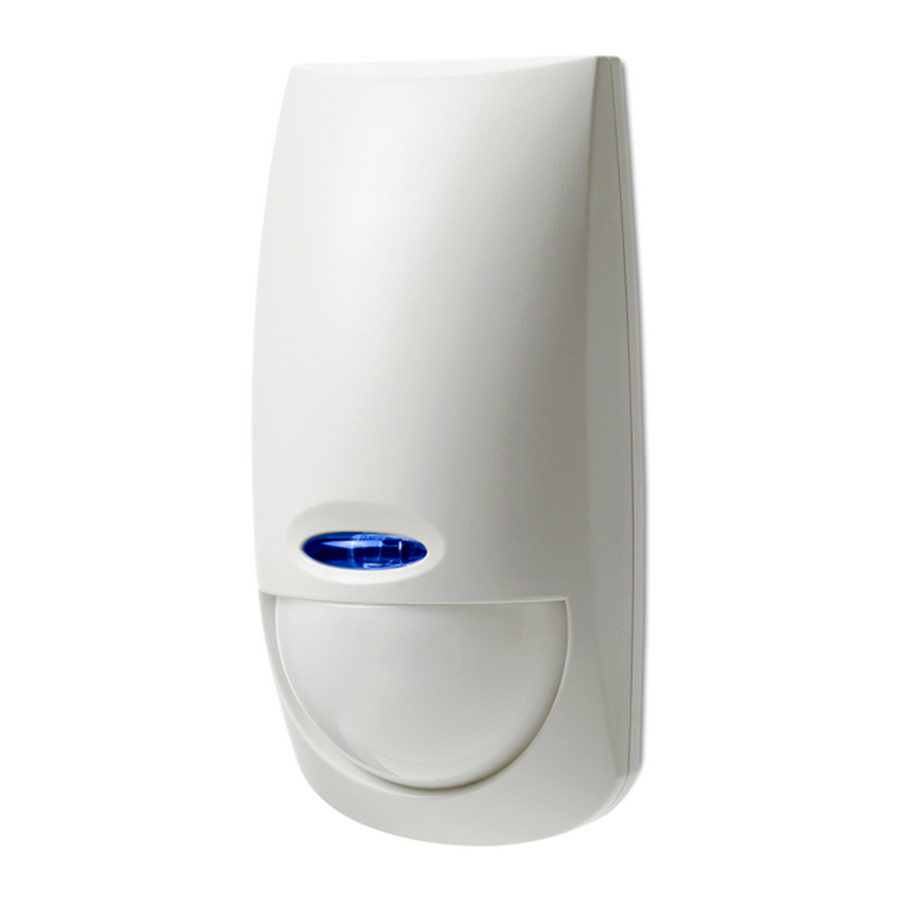

Bentel Security BMD503 - Dual-Tech Bewegingsmelder Handleiding

OVERZICHT

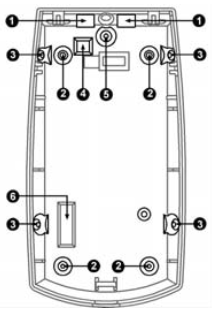

Fig. 1 Knock-out gaten

Beugel Installatie

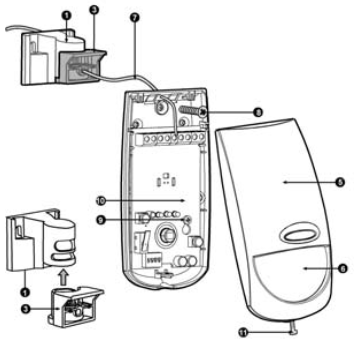

Fig. 2 Detector Installatie

INTRODUCTIE

De detector biedt een analyse van de omgevingscondities door het gehele bewegingssnelheid frequentie spectrum, waardoor de focus op indringers ligt en omgevingsfactoren van valse alarmen worden geëlimineerd. De spectrum analyse is ingebed in de VLSI gebaseerde elektronica van de detector, wat zorgt voor een hoge betrouwbaarheid en probleemloze werking. De unieke functie - anti-mask - garandeert de bescherming van de detector tegen ongewenste benadering en elke vorm van maskeren vanaf een afstand van 0,8 m en dichterbij.
Aangezien de BMD503 een gecombineerde technologie (PIR & microwave) is, vindt een alarm signaal relais activatie alleen plaats wanneer signalen van beide sensoren (PIR & MW) tegelijkertijd aanwezig zijn. Het effectieve detectiebereik is het bereik waarin de patronen (PIR & MW) elkaar kruisen. De GAIN potentiometer aanpassing wijzigt de MW signaalintensiteit zodat het effectieve patroon wordt geschaald.
Deze Installatiehandleiding dient te worden gebruikt in combinatie met de Installatiehandleiding van het ALARM Bedieningspaneel.

TYPISCHE INSTALLATIE

Selecteer montage locatie
Kies een locatie waar de kans het grootst is dat een indringer wordt onderschept. (Onze aanbeveling is een hoekinstallatie). Zie detectiepatroon (Fig. 3). De quad-element hoogwaardige sensor detecteert beweging die de bundel kruist; hij is iets minder gevoelig voor het detecteren van beweging richting de detector.

Vermijd de volgende locaties:

• Naar direct zonlicht gericht.
• Naar gebieden gericht waar de temperatuur snel kan veranderen.
• Gebieden waar luchtkanalen of aanzienlijke luchtstromen zijn.

De BMD503 presteert beter in een constante en stabiele omgeving.
Deze detector moet worden geïnstalleerd en gebruikt in een omgeving die een maximale vervuilingsgraad van 2 en overspanningscategorie II biedt, NIET-GEVAARLIJKE LOCATIES, alleen binnenshuis. De detector is ontworpen om alleen door servicepersoneel te worden geïnstalleerd.

OPMERKING: BMD503 verbreekt het Anti-Mask alarm signaal pas na ontvangst van een signaal van de PIR, maar niet eerder dan 30 seconden na activering van het Anti-Mask alarm.

DE DETECTOR MONTEREN

1. Verwijder de voorklep door de bevestigingsschroef los te draaien (Fig. 2-11) en til de voorklep voorzichtig op. (Fig. 2 -5)
2. Verwijder de printplaat door de bevestigingsschroef op de printplaat los te draaien (Fig. 2-9).
3. Breek de gewenste gaten uit voor een correcte installatie (Fig. 1-2 voor vlakke montage of Fig. 1-3 voor hoekmontage). Gebruik 4 schroeven type 3x30mm.
4. De cirkelvormige en rechthoekige inkepingen aan de onderkant van de basis (Fig. 1-1, Fig. 1-4) zijn de knock-out gaten voor de kabelinvoer.
5. Monteer de detectorbasis aan de muur of in de hoek.
6. Voor optionele beugelinstallatie opent u het gat Fig. 1-5 voor de beugelschroef en installeert u de beugelwandadapter (Fig. 2-1&3).
7. Installeer de printplaat opnieuw door de bevestigingsschroef volledig vast te draaien.
8. Sluit de draad aan op het klemmenblok (Fig. 4).
9. Plaats de kap terug door deze terug te plaatsen in de juiste sluitpennen en schroef de bevestigingsschroef vast.

Als de achter sabotage is gemonteerd (Fig. 1-6) is er geen beugeloptie en moet de detector alleen vlak worden gemonteerd.

DETECTOR INSTALLATIE

Klemmenblok Aansluitingen (Zie Fig. 4)

Klemmen 1 & 2 – Gemarkeerd "TAMP" (TAMPER). Sluit deze klemmen aan op een 24-uurs normaal gesloten beveiligingszone in de bedieningseenheid. Als de voorklep van de detector wordt geopend, wordt er direct een alarmsignaal naar de bedieningseenheid gestuurd.

Klemmen 3 & 4 – Gemarkeerd "AM: NC, C". Dit is het alarm uitgangsrelais van Anti-Mask detectie.

Klem 5 – Gemarkeerd "PIR: NC". Dit is de NC (Normally Closed) uitgang van het ALARM relais.

Klem 6 – Gemarkeerd "PIR: C". Dit is de COMMON uitgang van het ALARM relais.

Klem 7 – Gemarkeerd "PIR: NO". Niet in gebruik.

Klem 8 – Gemarkeerd "–" (GND). Maak verbinding met de negatieve spanningsuitgang of aarde van het bedieningspaneel.

Klem 9 – Gemarkeerd "+" (+12V). Maak verbinding met een positieve spanningsuitgang van 8,2 - 16VDC bron.

DE DETECTOR INSTELLEN

LED INSCHAKELEN / UITSCHAKELEN

Schakelaar 1 van DIP-4 (Fig. 5-2). Gebruik voor het instellen van "LED"

Positie Omhoog "ON" - LED INSCHAKELEN De BLAUWE LED wordt geactiveerd wanneer de detector in alarmtoestand is.

Positie Omlaag "OFF" - LED UITSCHAKELEN De LED's zijn uitgeschakeld.

OPMERKING: De status van de schakelaar "LED" - heeft geen invloed op de werking van het relais. Wanneer een inbraak wordt gedetecteerd, schakelt het alarmrelais gedurende 2 seconden naar de alarmtoestand. In de AM-alarmtoestand knipperen alle 3 de LED's samen, ongeacht de positie van de LED-schakelaar.

ANTI MASK FUNCTIE

Schakelaar 2 van DIP-4 (Fig. 5-2). Gebruik voor het instellen van "AM" - Anti Mask functie

Positie Omhoog "ON" - bescherming tegen het maskeren van de detector vanaf 0,4 m en dichterbij. Positie Omlaag "OFF" - bescherming tegen het maskeren van de detector vanaf 0,8 m en dichterbij.

PIR GEVOELIGHEID AANPASSEN

Schakelaar 3 van DIP-4 (Fig. 5-2). Gebruik voor het instellen van "PIR" - biedt gevoeligheidsregeling van PIR afhankelijk van de omgeving.

Positie Omhoog "ON" - (Pulse=1) - Hoge gevoeligheid voor stabiele omgevingen. Positie Omlaag "OFF" Positie - (Pulse=Auto) - Lage gevoeligheid voor ruwe omgevingen.

INSTELLING HUISDIERIMMUNITEIT

Schakelaar 4 van DIP-4 (Fig. 5-2). Gebruik voor instellingen "PET" 15kg-25kg (33lbs-55lbs) Positie Omhoog "ON" - Immuniteit voor een dier tot 15 kg (33lbs)

Positie Omlaag "OFF" - Immuniteit voor een dier tot 25 kg (55lbs)

BEREIK KALIBRATIE

De "MW" potentiometer past het detectiebereik van MW aan tussen 40% en 100% (fabrieksinstelling is 65%).

De "PIR" potentiometer past het detectiebereik aan tussen 68% en 100% (fabrieksinstelling is 84%).

OPMERKING: De detector moet opnieuw worden opgestart door de stroom tijdelijk te verwijderen voordat de nieuwe instellingen van kracht worden.

VEREISTEN DRAADDIKTE

Gebruik #22 AWG (0,5 mm) of draden met een grotere diameter. Gebruik de volgende tabel om de vereiste draaddikte (diameter) en draadlengte tussen de detector en het bedieningspaneel te bepalen.

LOOPTESTEN

Na installatie moet de unit grondig worden getest om een correcte werking te verifiëren. De eindgebruiker moet worden geïnstrueerd over hoe een wekelijkse looptest uit te voeren.

Zorg ervoor dat de detector is ingesteld: Pulse=1, LED=ON en het beschermde gebied vrij is van alle mensen. Creëer beweging in het gehele gebied waar dekking gewenst is, observeer de Groene LED voor PIR detectie en de Gele LED voor MW detectie. Mocht de dekking onvolledig zijn, pas dan het Bereik aan of verplaats de detector.
Zodra de dekking naar wens is, kan de alarm LED worden uitgeschakeld. Gebruik de optionele BMD-MB beugel om plaatsingsproblemen op te lossen. De beugel maakt een horizontale positionering van de detector mogelijk.

TECHNISCHE SPECIFICATIE

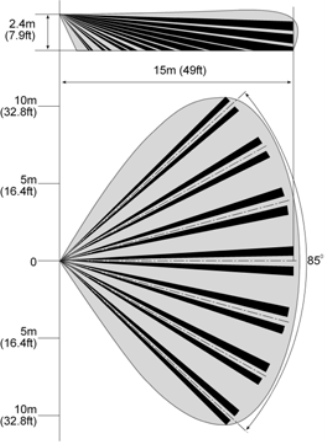

Fig. 3 Lens Patroon

Fig. 4 Klemmenblok

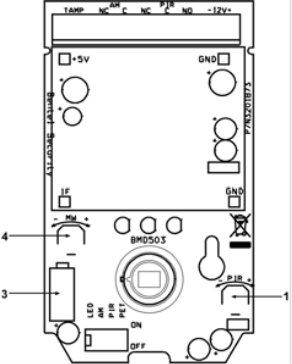

Fig. 5 PCB lay-out

1. PIR Gevoeligheid Aanpassing
2. Schakelaar voor instelling
3. Sabotage schakelaar
4. MW Gevoeligheid Aanpassing

Hierbij verklaart BENTEL SECURITY dat dit apparaat voldoet aan de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EG.
De volledige R & TTE Conformiteitsverklaring is te vinden op www.bentelsecurity.com/dc.html.

BMD503 Microwave frequentie: 10.525GHz

EN50131-1
EN50131-2-4 Grade 2 Class 2

BENTEL SECURITY
www.bentelsecurity.com – infobentelsecurity@tycoint.com
