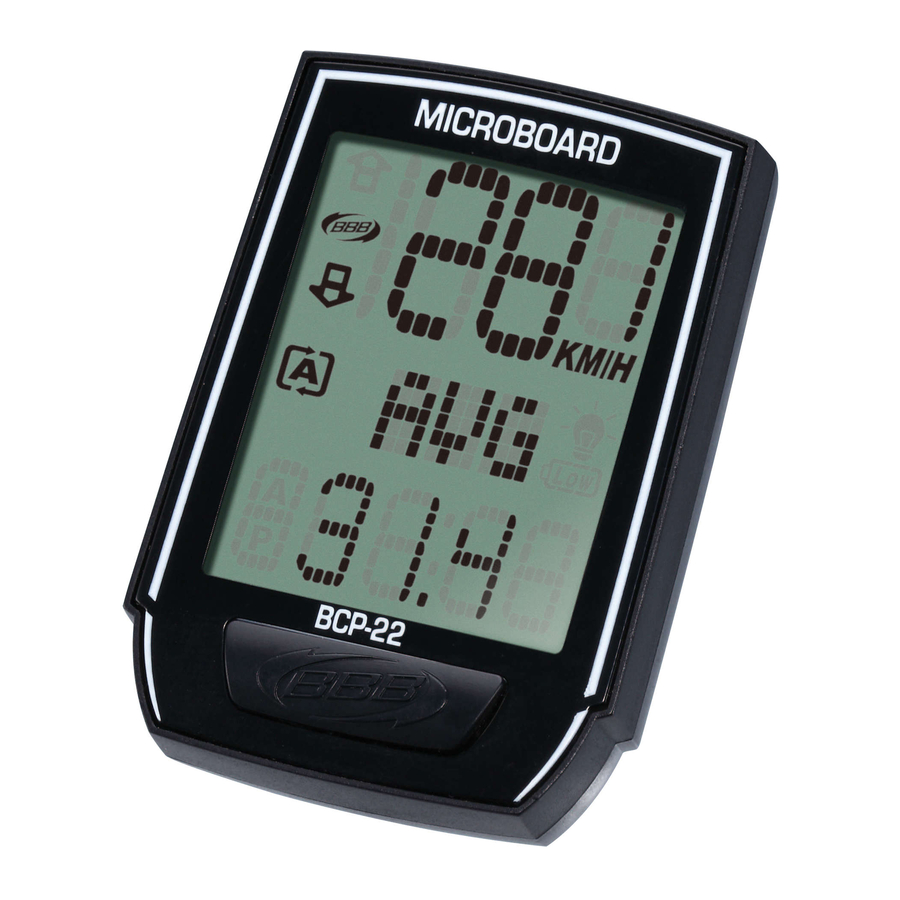

BBB BCP-22 - MicroBoard Handleiding

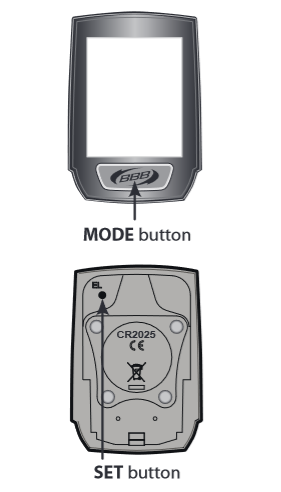

Overzicht

Montage

Functies

SPD: Huidige snelheid
0 - 199,9 km/u 120 mijl/u +/- 1%
De huidige snelheid wordt altijd weergegeven op de 4 cijfers die zijn ingesteld tijdens het rijden.

CLK: 12HR / 24HR Klok
1:00:00 - 12:59:59 AM/PM of 0:00:00 - 23:59:59 +/-0,003%
CLK kan de huidige tijd weergeven in 12H AM-PM of 24H klok.

DST: Afgelegde afstand
0,00 - 999,99 km/mijlen +/- 0,1%
De DST-functie verzamelt de afstandsgegevens van de laatste RESET-bewerking.

RTM: Rijtijd
00M00S - 59M59S 1H00M - 99H59M
RTM telt de rijtijd vanaf de laatste RESET-bewerking op.

AVG: Gemiddelde snelheid
0,0 - 199,9 km/u 120,0 mijl/u +/- 0,1%
AVG wordt berekend door de DST te delen door de RTM; de gemiddelde gegevens die worden geteld zijn van de laatste RESET.

MAX: Maximum snelheid
0,00 - 199,99 km/mijlen +/- 1%
MAX toont de hoogste snelheid van de laatste RESET-bewerking.

T.RT: Totale rijtijd
0H00M - 999H59M
De T.RT telt de rijtijd vanaf de laatste ALL CLEAR-bewerking op.

ODO: Kilometerteller
0 - 99999 km/mijlen +/- 0,1%
De ODO verzamelt de totale afstand.
De ODO-gegevens kunnen alleen worden gewist door de ALL CLEAR-bewerking.

: SCAN

1. Auto-Scanning Display Mode (Automatische scanweergavemodus).
   Druk op de MODE-knop totdat het symbool wordt weergegeven. De computer verandert de weergavemodi automatisch in een lussequentie om de 5 seconden.
2. Fixed Display Mode (Vaste weergavemodus).
   Druk op de MODE-knop om het symbool uit te schakelen en selecteer een gewenste weergavemodus; de computer stopt de automatische scanweergavebewerking.

: Speed Pacer (Snelheidsmeter)
Het knippert de snelheidspijl omhoog terwijl de huidige snelheid hoger is dan de gemiddelde snelheid en de pijl omlaag knippert omgekeerd.

: Low Battery Indicator (Batterij bijna leeg indicator)
Het symbool verschijnt om aan te geven dat de batterij bijna leeg is.

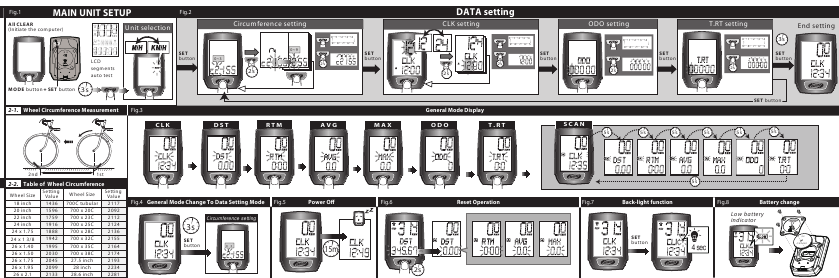

Hoofdeenheid instellen

DE COMPUTER INITIALISEREN (ALLES WISSEN)

fig.1

1. Houd de MODE-knop en SET-knop tegelijkertijd langer dan 3 seconden ingedrukt om de computer te initialiseren en alle gegevens te wissen.

   Zorg ervoor dat u de computer initialiseert voor het eerste gebruik, anders kunnen er fouten optreden.
2. De LCD-segmenten worden automatisch getest nadat de unit is geïnitialiseerd.
3. Druk op de MODE-knop om de LCD-test te stoppen, waarna de knipperende "KM/h" verschijnt.

EENHEIDSELECTIE

Druk op de MODE-knop om KM/h of M/h te kiezen. Druk op de SET-knop om een van beide naar wens te herkennen.

OMTREKGEGEVENS INSTELLEN

Het toont de "c2155" (c2155) van de standaardwaarde 2155 mm. Meet de waarde voor uw wiel of raadpleeg de snelle tabel in deze handleiding.

WIELOMTREK

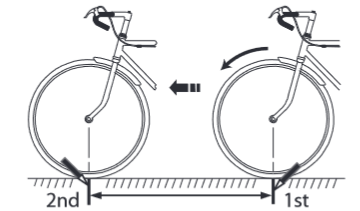

1. Nauwkeurige meting (fig.2-1)

   Rol het wiel totdat het ventiel op het laagste punt dicht bij de grond staat en markeer vervolgens dit eerste punt op de grond. Duw de fiets naar voren totdat het ventiel terugkeert naar het laagste punt. Markeer het tweede punt op de grond. Meet de afstand tussen de markeringen. Voer deze waarde in om de wielomtrek in te stellen.

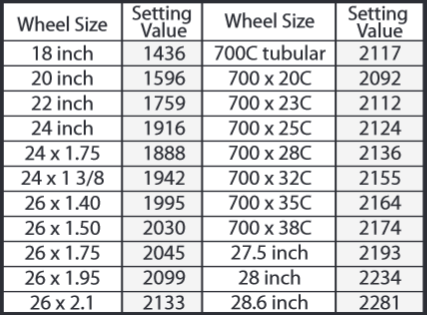

2. Snelle tabel (fig.2-2): Zoek een geschikte omtrekwaarde in de tabel.


KLOK INSTELLEN

1. Het toont het symbool bij deze klokinstelling.
2. 12H-AM, 12H-PM of 24H selectie.
   Een korte druk op de MODE-knop om 12H-AM, 12H-PM of 24H te selecteren. Houd de MODE-knop langer dan 2 seconden ingedrukt om naar het klokinstellingsscherm te gaan.
   Een korte druk op de MODE-knop verhoogt het knipperende cijfer met 1.
3. Om het knipperende cijfer te wijzigen, houdt u de MODE-knop ingedrukt totdat het knipperende cijfer naar het volgende cijfer gaat.

ODO- EN T.RT-GEGEVENS INSTELLEN

De functie is ontworpen om eerdere gegevens van ODO en T.RT in te stellen wanneer de batterij wordt vervangen. Elke keer dat op de SET-knop wordt gedrukt, wordt één stap in het instellingsgegevensproces overgeslagen.

Knop en bewerkingen

MODE KNOP

(fig.3)

Druk snel op deze knop om in een lussequentie van het ene basisfunctiescherm naar het andere te gaan.

SET KNOP

(fig.4)

Houd de SET-knop ingedrukt (ongeveer 3 seconden) om de gegevensinstelling te openen.

AUTOMATISCHE START / STOP

1. De computer begint automatisch met het tellen van SPD-, ODO-, DST-, MAX-, T.RT-, RTM- en AVG-gegevens tijdens het rijden en stopt met het tellen van gegevens wanneer het rijden is gestopt.
2. Het knipperende symbool geeft aan dat de computer een signaal ontvangt.

POWER AUTO AAN / UIT

(fig.5)

Om de batterij te sparen, schakelt deze computer automatisch uit wanneer deze ongeveer 15 minuten niet is gebruikt. De stroom wordt automatisch ingeschakeld door op de fiets te rijden of door op de MODE-knop te drukken.

RESET-WERKING

(fig.6)

1. Houd de MODE-knop ingedrukt totdat het LCD-cijfer leeg is en laat het vervolgens los. De computer RESET de DST, RTM, AVG en MAX.
2. CLK-, T.RT- en ODO-gegevens kunnen niet worden gereset.

EL-ACHTERGRONDVERLICHTING

(fig.7)

Druk op de SET(EL)-knop om de EL-achtergrondverlichtingsfunctie in of uit te schakelen.

Wanneer u de EL-achtergrondverlichting inschakelt, verschijnt het symbool .

Na het indrukken van de MODE-knop brandt deze 4 seconden.

BATTERIJ VERVANGEN

(fig.8)

1. Het symbool verschijnt om aan te geven dat de batterij bijna leeg is.
2. Vervang de batterij binnen enkele dagen nadat het symbool is verschenen door een nieuwe batterij.
3. Alle gegevens worden gewist wanneer de batterij wordt vervangen, maar met deze computer kunt u de ODO instellen die u had voordat u de batterij verving. Houd deze gegevens bij voordat u de oude batterij verwijdert!
4. Vervang deze door een nieuwe CR2025-batterij en initialiseer de hoofdeenheid.

VOORZORGSMAATREGELEN

1. Deze computer kan in de regen worden gebruikt, maar mag niet onder water worden gebruikt.
2. Laat de hoofdeenheid niet in direct zonlicht liggen wanneer u niet op de fiets rijdt.
3. Demonteer de hoofdeenheid of de accessoires niet.
4. Controleer periodiek de relatieve positie en opening van sensor en magneet.
5. Reinig periodiek de contacten van de beugel en de onderkant van de hoofdeenheid.
6. Gebruik geen verdunner, alcohol of benzeen om de hoofdeenheid of de accessoires schoon te maken als ze vuil worden.
7. Vergeet niet om tijdens het rijden op de weg te letten.

PROBLEEMOPLOSSING

Bedrijfstemperatuur: 0˚C ~ 50˚C (32˚F ~ 122˚F)

Opslagtemperatuur: -10˚C ~ 60˚C (14˚F ~ 140˚F)

Batterijvermogen hoofdeenheid: 3V-batterij x 1 (CR2025)

Afmetingen en gewicht hoofdeenheid: 34 x 50 x 11,5 mm / 33,15 g
