StreamLight LiteBox, FireBox, e-FLood, e-Spot Gebruiksaanwijzing

INLEIDING

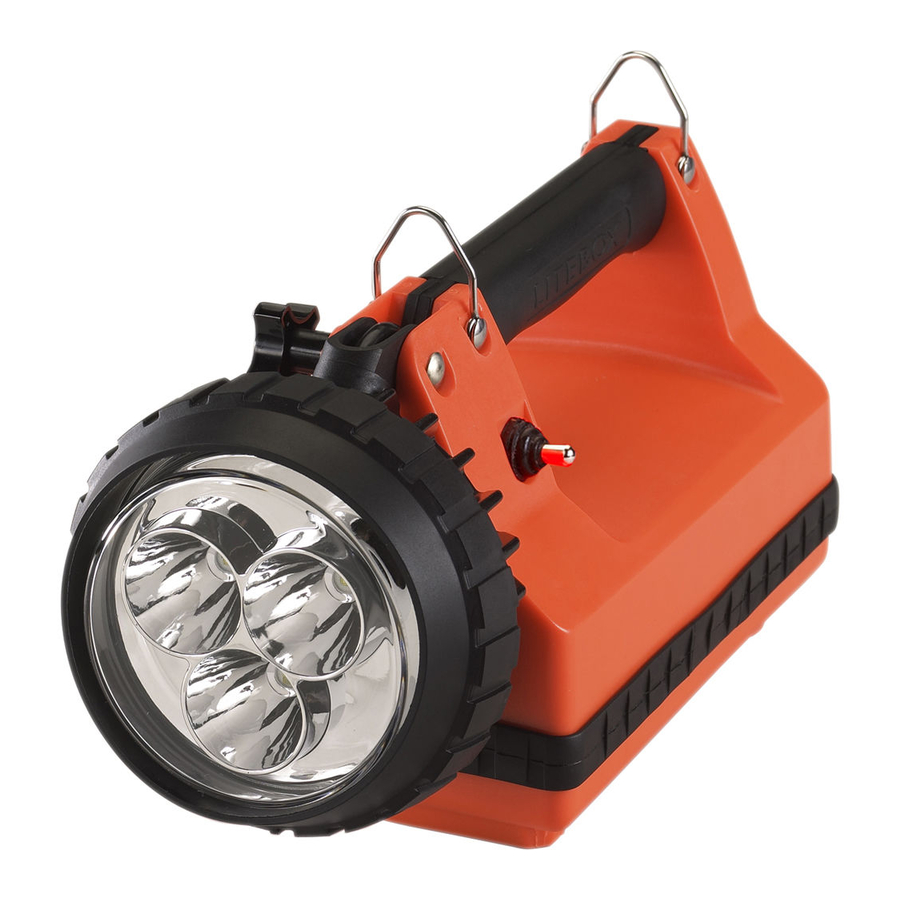

Dank u voor het kiezen van de Streamlight LiteBox^®/FireBox^®/E-Flood^™/E-Spot^™, een werkelijk opmerkelijke draagbare lantaarn. Zoals met elk fijn instrument, zal redelijke zorg en onderhoud van dit product jarenlang betrouwbare service bieden. Lees alle instructies voordat u uw Streamlight gebruikt. Belangrijke veiligheids- en bedieningsrichtlijnen zijn inbegrepen en moeten worden bewaard voor toekomstig gebruik.

Laad uw lantaarn een nacht op voor het eerste gebruik.

De LiteBox is verkrijgbaar in drie basissystemen: het standaardmodel, het voertuigmontagemodel en het stroomuitvalmodel. Ze worden allemaal geleverd met een handig laadrek dat geen demontage van de LiteBox vereist om op te laden. De batterij kan tot 500 keer worden opgeladen.

De standaard- en voertuigmontagesystemen gebruiken dezelfde basislantaarn met verschillende laadrekken. Het standaardsysteem wordt compleet geleverd met zowel AC 120 volt of 230 volt als DC 12 volt sigarettenaansteker-voedingskabels en standaard laadrekken, die deze kabels accepteren. Het voertuigmontagesysteem wordt compleet geleverd met een in het voertuig monteerbaar hardware-laadrek. De lantaarn van het stroomuitvalsysteem zelf verschilt elektronisch van de basislantaarn, maar gebruikt hetzelfde laadrek als het standaardmodel. Zowel AC- als DC-kabels zijn inbegrepen, maar alleen de AC werkt in de stroomuitvalmodus. De stroomuitvalfunctie van dit apparaat biedt automatisch noodverlichting wanneer de stroom uitvalt. Het is een van de weinige units die overal verkrijgbaar zijn en die u totale draagbaarheid bieden in een noodlantaarn.

VEILIGHEID

1. LEES, VOORDAT U UW LANTAARN EN OPLADER GEBRUIKT, ALLE INSTRUCTIES IN DEZE HANDLEIDING EN ALLE WAARSCHUWINGSMARKERINGEN OP DE OPLADER.
2.
   Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, probeer NIET uw lantaarn op te laden met andere opladers dan die geleverd door Streamlight. Probeer evenmin andere producten op te laden met Streamlight-opladers.
3.
   Laat uw lantaarn nooit met de lamp gericht op een oppervlak, inclusief de huid, achter terwijl deze in werking is. De resulterende warmteopbouw kan brandwonden veroorzaken.
4. Zorgvuldige observatie van de laadindicator-LED's van de lantaarn dient als een belangrijke waarschuwing voor mogelijke storingen in het laadcircuit die overladen van de batterij kunnen veroorzaken. De groene LED moet continu "aan" (on) gaan en de rode LED moet binnen 24 uur volledig "uit" (off) gaan. Als de rode LED na deze tijd "aan" (on) blijft, haal de lantaarn uit de service en stuur hem onmiddellijk terug naar een erkend Streamlight-reparatiecentrum of de fabriek voor evaluatie en reparatie. In uiterst zeldzame omstandigheden kan een overladen batterij een ontvlambaar waterstofgasmengsel vrijgeven. In het onwaarschijnlijke geval dat dit mengsel zou ontsteken, kan lichamelijk letsel het gevolg zijn.
5. De lantaarn mag niet tijdens het opladen worden in- en uitgeschakeld, tenzij alleen de groene LED brandt.
6. Verwijder de lantaarn uit de opladerhouder (rek) voordat u probeert te reinigen of routineonderhoud uit te voeren. Probeer de lantaarn of oplader niet zelf te repareren. Breng hem naar een gekwalificeerde reparatiefaciliteit of stuur hem terug naar de Streamlight-fabriek.
7. Recycle de batterij op verantwoorde wijze wanneer deze niet meer bruikbaar is. VERBRAND DE BATTERIJ NIET, ZELFS NIET ALS DEZE ERNSTIG BESCHADIGD OF VOLLEDIG VERSLETEN IS. De batterij kan in brand ontploffen. Recycle op de juiste manier.
8. Behandel de batterij voorzichtig en laat hem nooit kortsluiten. Een kortgesloten batterij kan honderden ampères aan stroom leveren, wat gemakkelijk een brand kan veroorzaken.

OPLADEN EN BEDIENING

Laad uw lantaarn een nacht op voor het eerste gebruik. Opladen vindt alleen plaats wanneer de lamp "uit" (off) staat. Laadindicator-LED's bevinden zich aan de rechterkant van het handvat, onder het informatielabel. De rode LED geeft aan dat de lantaarn aan het opladen is. De groene LED geeft aan dat de lantaarn volledig is opgeladen en klaar voor gebruik.

Het is belangrijk te begrijpen dat een batterij slechts enkele minuten tot maximaal 24 uur nodig kan hebben om volledig op te laden, afhankelijk van de restlading van de batterij en andere factoren. Hoewel de loodzuuraccu die bij de lantaarn wordt geleverd, speciaal is geselecteerd om diepe ontladingen te tolereren, moet de batterij zo snel mogelijk na gebruik worden opgeladen om een maximale levensduur te garanderen. De batterij mag nooit worden "geoefend" in een poging om "geheugen" te wissen, wat nooit voorkomt bij loodzuuraccu's.

Om de lantaarn uit het rek te halen, duwt u de zwarte balk omlaag, schuift u de lantaarn naar voren en tilt u hem op. De lantaarn past maar op één (1) manier in het rek.

De aan/uit-schakelaar (On/Off) bevindt zich aan de linkerkant van het handvat.

Modusselectie (alleen Firebox)

De Firebox is uitgerust met LED-achterlichten aan de achterkant van de zaklamp. De instelbare modusschakelaar bepaalt de functies van de driestandenschakelaar. De modusschakelaar bevindt zich onder de rubberen pad in de voorvoet van de lantaarn. Volg de instructies op het label om de gewenste combinatie van lamp en achterlichten te bereiken.

Selectie van uitgangsintensiteit (alleen E-Flood en E-Spot)

De E-Flood en E-Spot LED-modellen zijn uitgerust met een met een jumper selecteerbare uitgang. De lantaarn wordt vanuit de fabriek verzonden in de hoge uitgangsstand. De modus kan worden gewijzigd door de kruiskopschroef en de afdekking aan de achterkant van de kopconstructie te verwijderen. Verplaats de jumper naar de "LO"-kant van de driepins header om de uitgangsintensiteit te verlagen en de gebruiksduur te verlengen.

Stroomuitvalmodel (Power failure model): De stroomuitval-lantaarn is bedoeld om te worden gebruikt met een AC-transformator. Als u de lantaarn in een voertuig wilt monteren en opladen met DC-stroom, moet deze zo worden bedraad dat er altijd laadstroom beschikbaar is. Maak geen verbindingen via het contactslot, omdat de lantaarn "aan" (on) kan gaan wanneer het contactslot "uit" (off) staat.

LAADREKKEN

Stroomvereiste van voertuigmontagesystemen

Dit gedeelte beschrijft de belasting die uw lantaarn op een elektrisch systeem van een voertuig legt en voorgestelde manieren om met de situatie om te gaan.

Na een volledige ontlading verbruikt het opladen van een enkele lantaarn 14 ampère-uur (Ah) van een 12 volt DC-bron in de eerste 24 uur, en daarna één Ah per 24 uur. Als het voertuig ongebruikt stilstaat, zonder extra batterijoplaad, zal de lantaarn de bovenstaande capaciteit rechtstreeks van de voertuigbatterij halen als deze te allen tijde aangesloten blijft en de batterij uiteindelijk volledig leegmaken.

De typische autobatterij is 50 tot 70 Ah, terwijl een vrachtwagenbatterij meer dan 100 Ah kan zijn. Bij koud weer kan zelfs een verlies van 15% van de capaciteit van de voertuigbatterij moeilijk starten veroorzaken.

We raden u aan een van de volgende acties te ondernemen om uw voertuig en lantaarn goed samen te laten werken:

1. Gebruik het voertuig dagelijks, waardoor de voertuigbatterij opgeladen blijft en op zijn beurt de lantaarn.
2. Sluit de lantaarn aan op de geschakelde zijde van het contactslot. Het nadeel hiervan is dat de voertuigbatterij niet leegloopt tijdens perioden van inactiviteit, maar de lantaarn mogelijk nooit volledig wordt opgeladen.
3. De beste oplossing is om het voertuig uit te rusten met een extra druppellader die is aangesloten op AC-stroom wanneer het voertuig stilstaat. De voordelen van deze opstelling zijn dat uw voertuigbatterij altijd wordt bijgevuld, dat er andere stroomaccessoires aan het elektrische systeem kunnen worden toegevoegd en dat u mogelijk een langere levensduur van de voertuigbatterij kunt verkrijgen. Dergelijke laders zijn verkrijgbaar bij verschillende fabrikanten. Uw brandweeruitrustingdistributeur zou u moeten kunnen helpen.

MONTAGE

Het laadrek dat bij de lantaarn wordt geleverd, is bedoeld voor permanente installatie, afhankelijk van het model, zowel binnenshuis als in een voertuig. Alle drie de modellen kunnen zonder rekken worden opgeladen. De standaard- en stroomuitvalmodellen (alleen LiteBox) bevatten een sigarettenaanstekeradapter voor tijdelijk opladen zonder rek in de meeste voertuigen.

Vier (4) zelftappende 1 1/4" #8 schroeven (gebruik een 1/8" voorboorgat) zijn bij elk rek inbegrepen en zouden voldoende moeten zijn voor de meeste montagesituaties. Mocht uw montagesituatie zwaardere hardware vereisen, gebruik dan #8 machineschroeven.

De aanbevolen montageposities zijn van verticaal tot horizontaal, maar met het lampeinde naar boven gericht. Laat voldoende extra ruimte boven het rek over voor het verwijderen en terugplaatsen van de LiteBox/FireBox.

VOERTUIG GEMONTEERD, DIRECTE DRAAD LADERREK

Het 12V DC directe draad laadsnoer (#22050) wordt aangeboden voor degenen die permanent een Streamlight-lader in hun voertuig willen monteren.

1. Probeer nooit een laadrek rechtstreeks aan te sluiten op een 120 volt AC-stroombron. Het is alleen bedoeld voor 12-15 volt DC.
2. Houd er, voordat u elektrische aansluitingen in een voertuig maakt, rekening mee dat een kortgesloten batterij honderden ampères kan leveren, wat gemakkelijk een brand kan veroorzaken. Maak alle verbindingen met geïsoleerde soldeerverbindingen, ogen of andere apparaten die voor dergelijk gebruik zijn bedoeld. Zorg ervoor dat uw installatie is afgezekerd. Als u een aparte zekering voor uw laadrek installeert, worden 2 ampère per unit aanbevolen.

Bepaal voor de installatie of uw verbinding geschakeld of niet-geschakeld zal zijn. (Lees het gedeelte Stroomvereisten).

De zaklamp is beschermd tegen omgekeerde polariteit. Indien achterstevoren aangesloten, laadt het apparaat eenvoudigweg niet op. De positieve draad van het laadrek is massief rood of heeft een rode streep. De negatieve draad is massief zwart of heeft een zwarte streep.

DUBBELE GLOEIDRAADLAMP (ALLEEN LITEBOX)

De LiteBox^® dubbele gloeidraadlampassemblage heeft een veiligheidsback-upstraal voor het geval een gloeidraad doorbrandt. Het licht is zorgvuldig ontworpen om dezelfde kwaliteit straalpatronen te produceren voor beide gloeidraden. De drukknop kiest automatisch afwisselend tussen de twee gloeidraden. Als een gloeidraad doorbrandt, zult u merken dat er drie (3) activeringen van de schakelaar nodig zijn om de resterende back-upgloeidraad te laten branden. Dit geeft aan dat de lamp moet worden vervangen.

LAMPVERVANGING

(ALLEEN LITEBOX EN FIREBOX)

De interne halogeenlamp werkt op een hoge temperatuur en staat onder druk. Laat afkoelen voordat u hem hanteert. We raden aan om een veiligheidsbril te dragen bij het vervangen van de lamp.

De PAR-36 lampassemblage die in de LiteBox/FireBox wordt gebruikt, heeft een lampassemblage met een vervangbare bi-pin halogeenlamp.

Om de lampassemblage te verwijderen, zet u de zaklamp op de achterkant en wrikt u de zwarte rubberen ring uit de lampbehuizing. Til de lampassemblage eruit en koppel voorzichtig de slip-on terminals los.

Om de halogeen bi-pin lamp (tri-pin voor dubbele gloeidraad) te vervangen, schroeft u de lampfitting los van de lampassemblage. Trek de oude lamp voorzichtig recht uit de fitting. Lijn de pinnen van de nieuwe lamp uit met de gaten in de fitting en duw totdat het glas tegen de fitting zit.

OPMERKING: Vermijd het aanraken van de nieuwe lamp met uw huid, omdat transpiratieolie de binnenkant van de lens en reflector kan "roken" en het lampglas kan aantasten. Sluit, indien losgekoppeld, de slip-on terminals weer aan; de draden van de dubbele gloeidraadassemblage zijn kleurgecodeerd. Als u op dit punt de heldere "spot"-lens hebt, zet u de lantaarn aan en stelt u de focus af door de fitting in of uit de reflector te schroeven terwijl u de "spot" tegen een muur op ongeveer tien voet afstand observeert. Het instelbereik is van volledig ingedraaid tot het punt waarop de fitting O-ring de omringende schroefhuls begint te verlaten. De "flood"-lens hoeft niet te worden scherpgesteld.

Plaats de lampassemblage terug in de lampbehuizing. Probeer de lampdraden netjes te rangschikken en zorg ervoor dat de uitsparing op de reflector in de sleutel in de behuizing past. De flood-assemblage moet worden gedraaid om een gewenste patroonhoek te verkrijgen. Plaats de rubberen ring terug.

BATTERIJVERVANGING

Lees het gedeelte Veiligheid voordat u de batterij vervangt. Het batterijcompartiment is toegankelijk aan de onderkant van het apparaat door de zes (6) basisschroeven te verwijderen. Verwijder de basis van de lantaarn en de pakking. Koppel de oude batterij los en pas op dat u de kabelboom of batterijlipjes niet belast. Trek de batterij langzaam eruit en verwijder de schuimrubberen pad. Inspecteer de bedrading en zorg ervoor dat de draden in de juiste kanalen lopen en niet bekneld raken. Dit is om kortsluiting van de batterij te voorkomen, wat brand kan veroorzaken. Plaats de schuimrubberen afstandhouder en plaats de nieuwe batterij in de bovenste helft van de lantaarn met de terminals naar de schakelaarzijde en de positieve (rode) terminal het dichtst bij de printplaat. Sluit de rode draad aan op de positieve (+) lip van de batterij en de zwarte draad op de negatieve (-) lip. Het omkeren van deze aansluitingen zal de LiteBox^®/FireBox^® beschadigen. Plaats de pakking en deksel terug met een gematigd aanhaalmoment op de zes (6) basisschroeven.

OPMERKING: De verzegelde loodzuuraccu in dit product is recyclebaar. Aan het einde van zijn nuttige levensduur kan het, onder verschillende landelijke en lokale wetten, illegaal zijn om deze batterij in de gemeentelijke afvalstroom te deponeren. Neem contact op met uw lokale afvalverwerkingsinstanties voor details in uw regio over recyclingopties of correcte verwijdering.

STREAMLIGHT'S BEPERKTE LEVENSLANGE GARANTIE

Streamlight garandeert dat dit product vrij is van defecten gedurende de levensduur van het gebruik, met uitzondering van batterijen en lampen, misbruik en normale slijtage. We zullen de aankoopprijs van dit product repareren, vervangen of terugbetalen als we vaststellen dat het defect is. Deze beperkte levenslange garantie sluit ook oplaadbare batterijen, opladers, schakelaars en elektronica uit die een garantie van 2 jaar hebben met aankoopbewijs. DIT IS DE ENIGE GARANTIE, EXPLICIET OF IMPLICIET, INCLUSIEF ENIGE GARANTIE VAN VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALD DOEL.

INCIDENTELE, GEVOLGSCHADE OF SPECIALE SCHADE WORDT UITDRUKKELIJK AFGEWEZEN, BEHALVE WAAR EEN DERGELIJKE BEPERKING WETTELIJK VERBODEN IS. U kunt andere specifieke wettelijke rechten hebben die per rechtsgebied verschillen.

Ga naar www.streamlight.com/support voor een volledige kopie van de garantie en informatie over productregistratie en de locatie van erkende servicecentra. Bewaar uw aankoopbewijs als aankoopbewijs.

Serienummer # _______________________________ Aankoopdatum ______________________

BELANGRIJK – Zorg ervoor dat u originele Streamlight^® vervangingsonderdelen gebruikt.

PRODUCTREGISTRATIE: Om uw product te registreren, gaat u naar http://ww.streamlight.com/support/
(Online productregistratie) binnen tien (10) dagen na aankoop. Bewaar uw aankoopbewijs of ander aankoopbewijs.

PRODUCTGEBRUIK: De Streamlights zijn bedoeld voor gebruik als krachtige, robuuste, oplaadbare, draagbare lichtbronnen. Het gebruik van de Streamlights voor enig ander doel dan lichtbronnen wordt specifiek ontmoedigd door de fabrikant.

Bezoek www.streamlight.com voor een erkend servicecentrum bij u in de buurt.
