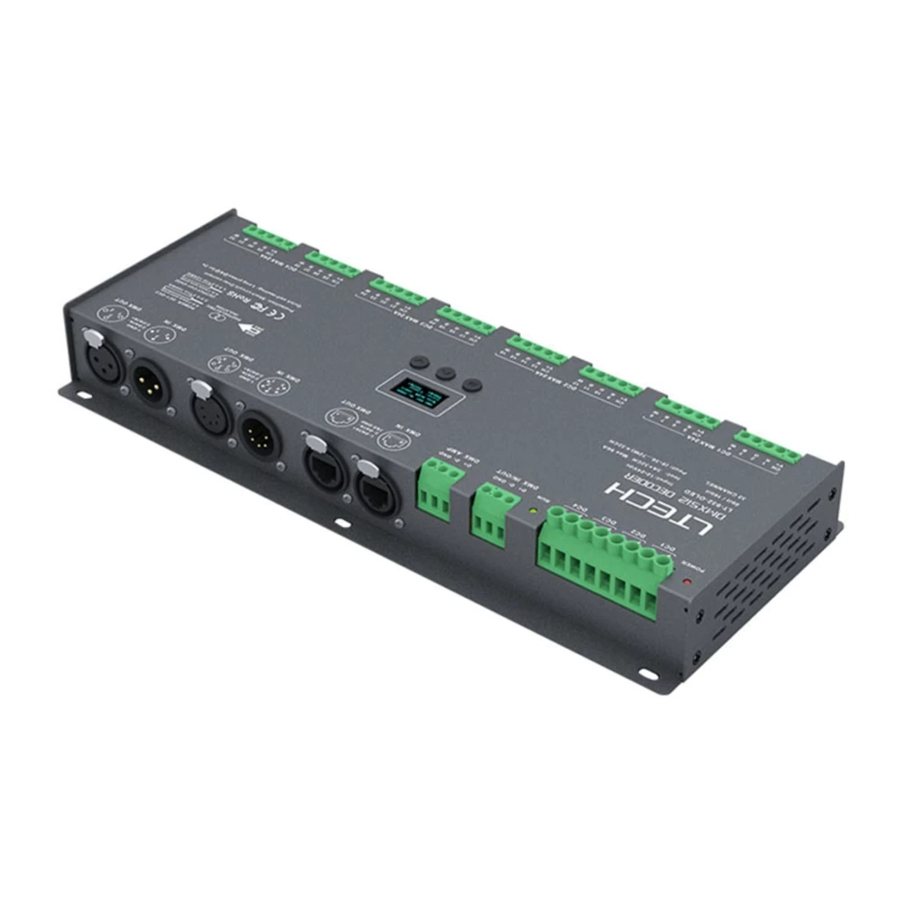

Ltech LT-932-OLED - DMX512 Decoder Handleiding

Inhoud

Productintroductie

  1. Ontworpen voor Hi-power meerkanaals toepassingen, 32 kanaals uitgang, en Max. 3A stroom per kanaal, tot 2304W uitgangsvermogen.
  2. Eenvoudige bediening met OLED-scherm en aanraakknoppen.
  3. 4 soorten besturingsmodi beschikbaar: DIM, CT, RGB, RGBW.
  4. 3-pins XLR, 5-pins XLR, RJ45 en groene terminal DMX-interface met foto-elektrische isolatie, verbeteren de efficiëntie van de signaaloverdracht en het anti-interferentievermogen, de groene terminal heeft ook een signaalversterkerfunctie.
  5. Met RDM-protocol voor beheer op afstand kunnen de bewerkingen worden voltooid via de RDM-masterconsole, zoals het bladeren en instellen van parameters, DMX-adresinstellingen, apparatuurherkenning, enz.
  6. Met firmware-upgrade functie.
  7. Met kortsluiting, overstroom en oververhittingsbeveiliging, evenals een waarschuwingsfunctie wanneer een fout optreedt.
  8. Met power-on state management en snelle zelftestfunctie.
  9. 16bit (65536 niveaus) / 8bit (256 niveaus) grijswaardeniveau beschikbaar.
  10. Beschikbaar in standaard, lineaire, LOG of aangepaste 0.1-9.9 dimcurve.


Technische specificaties

Model LT-932-OLED
Ingangssignaal DMX512/RDM
Ingangsspanning 12~24Vdc
Stroombelasting 3A × 32CH Max. 96A
Uitgangsvermogen (0~36W...72W) × 32CH Max. 2304W
DMX-interfaces 3-pins XLR, 5-pins XLR, RJ45, Groene terminal
Besturingsmodi DIM/CT/RGB/RGBW
Dimcurves 0.1~9.9, standaard, lineair, LOG
Grijswaardeniveau 8bit (256 niveaus) / 16bit (65536 niveaus)
Foto-elektrische isolatie Ja
Bescherming Kortsluiting / Oververhitting / Overstroombeveiliging, automatisch herstel.
Werktemperatuur -30°C~65°C
Afmetingen 300×122×39mm(L×B×H)
Verpakkingsgrootte 313×127×41mm(L×B×H)
Gewicht (G.W.) 1180g

Productafmetingen

Productafmetingen

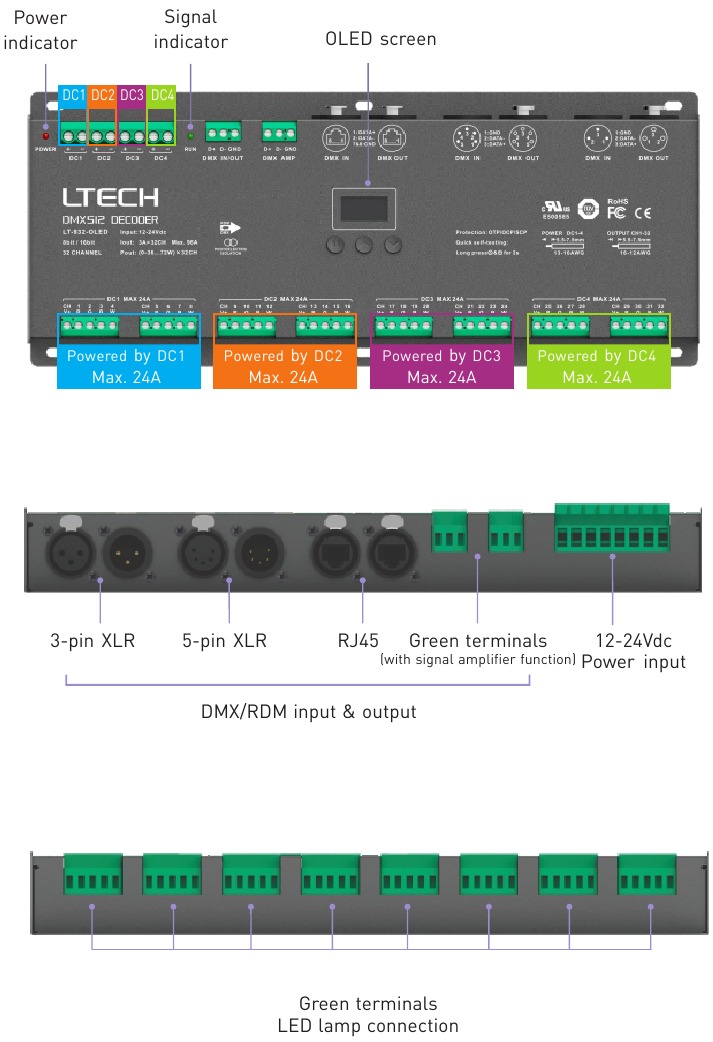

Beschrijving van de belangrijkste componenten

Beschrijving van de belangrijkste componenten

OLED-scherminterface


Druk op de "M" -toets, schakel tussen items. Lang indrukken van de "M" -toets, terug naar de hoofdpagina. Druk op de "∧" of "∨" -toets, parameter aanpassing. Exit (Verlaten): terug naar de vorige pagina.

  1. DMX-adresinstellingen
    Druk op de "∧" of "∨" -toets om het DMX-adres in te stellen.
    Bereik: 001~512

  2. PWM-frequentie

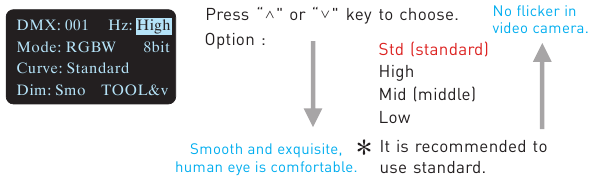

    OLED-scherminterface - Stap 1
  3. Modi
    Druk op de "∧" of "∨" -toets om te kiezen. Option (Optie) : DIM / CT / CT2 / RGB / RGBW

  4. Grijswaarde
    Druk op de "∧" of "∨" -toets om te kiezen.
    Optie: 8bit
    16bit (kies dit als de mastercontroller deze functie ondersteunt)

  5. Dimcurves
    Druk op de "∧" of "∨" -toets om te kiezen.
    Option (Optie) : Standard (Standaard)
    Linear (Lineair)
    LOG
    0.1~9.9
    Het wordt aanbevolen om standaard te gebruiken,
    0.1-9.9 is voor speciale vereisten.

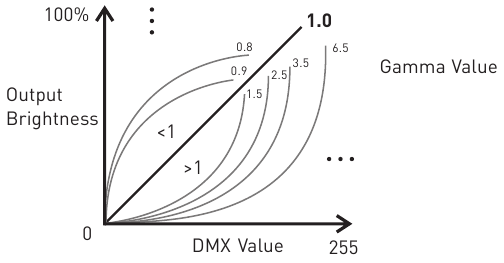

  6. Enhance Dimming (Verbeter dimmen)
    Druk op de "∧" of "∨" -toets om te kiezen.
    Option (Optie) : Std (standard) (standaard)
    Smo (smooth) (glad)
    * Het wordt aanbevolen om standaard te gebruiken.
    Smo: Deze optie met soepele verwerking, realiseert flikkervrij dimmen en soepele dynamische effecten.

  7. Tool (Hulpmiddel)

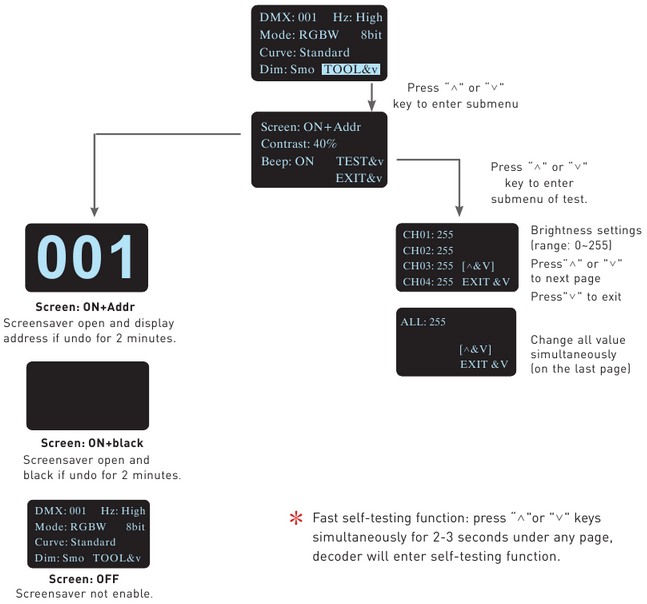

    OLED-scherminterface - Stap 2
    * Snelle zelftestfunctie: druk tegelijkertijd 2-3 seconden op de toetsen "∧" of "∨" op een willekeurige pagina, de decoder gaat naar de zelftestfunctie.

Bedradingsschema

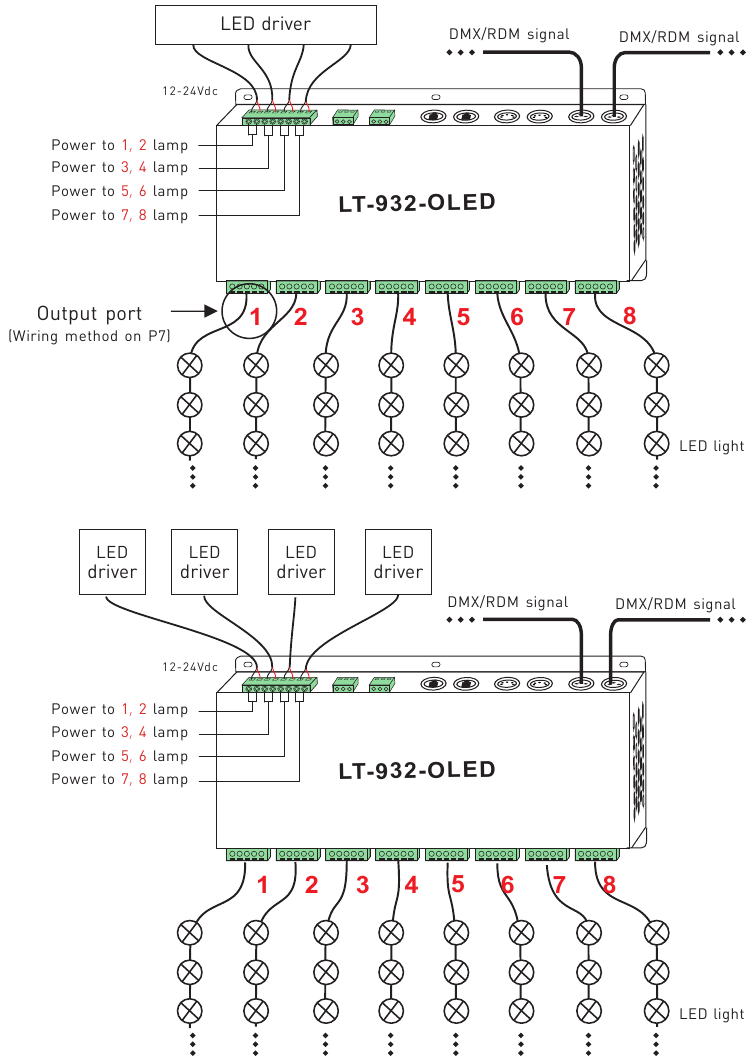

  1. LED-verlichting aansluiten:
    Bedradingsschema - Stap 1

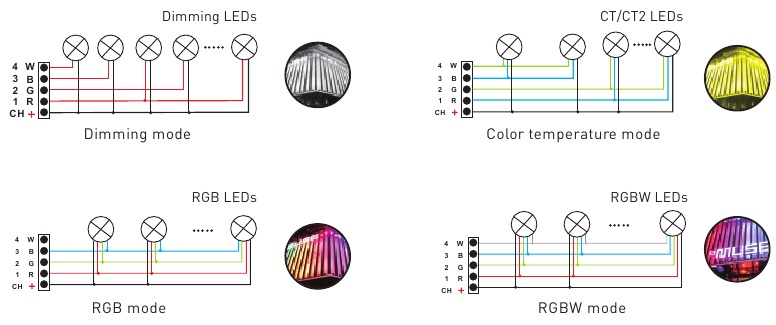

    Bedradingsschema - Stap 2
  2. DMX console aansluiting

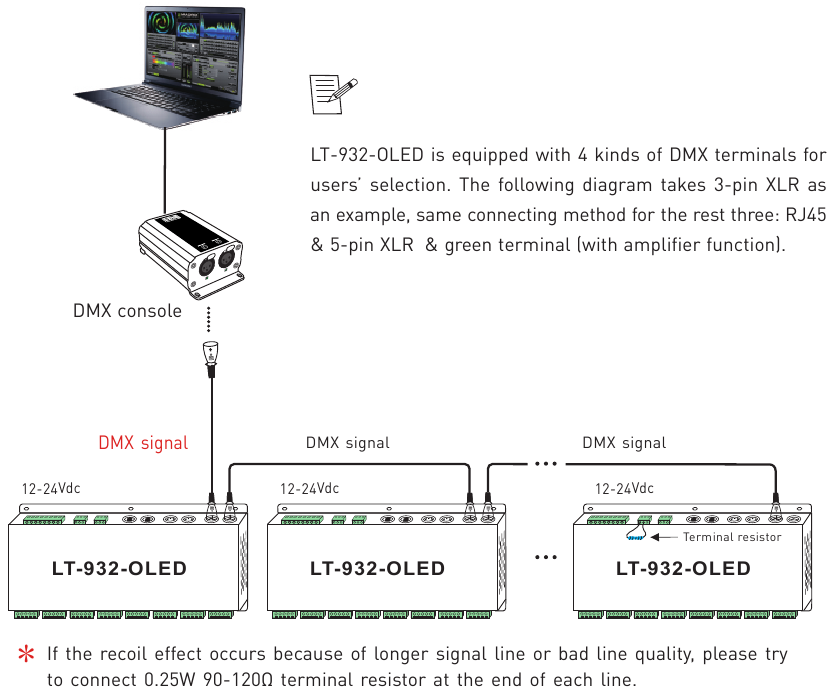

    Bedradingsschema - Stap 3LT-932-OLED is uitgerust met 4 soorten DMX-terminals waaruit gebruikers kunnen kiezen. Het volgende diagram toont 3-pins XLR als voorbeeld, dezelfde verbindingsmethode voor de overige drie: RJ45 & 5-pins XLR & groene terminal (met versterkerfunctie).
    * Als het terugslageffect optreedt als gevolg van een langere signaallijn of slechte lijnkwaliteit, probeer dan om een eindweerstand van 0,25W 90-120Ω aan het einde van elke lijn aan te sluiten.

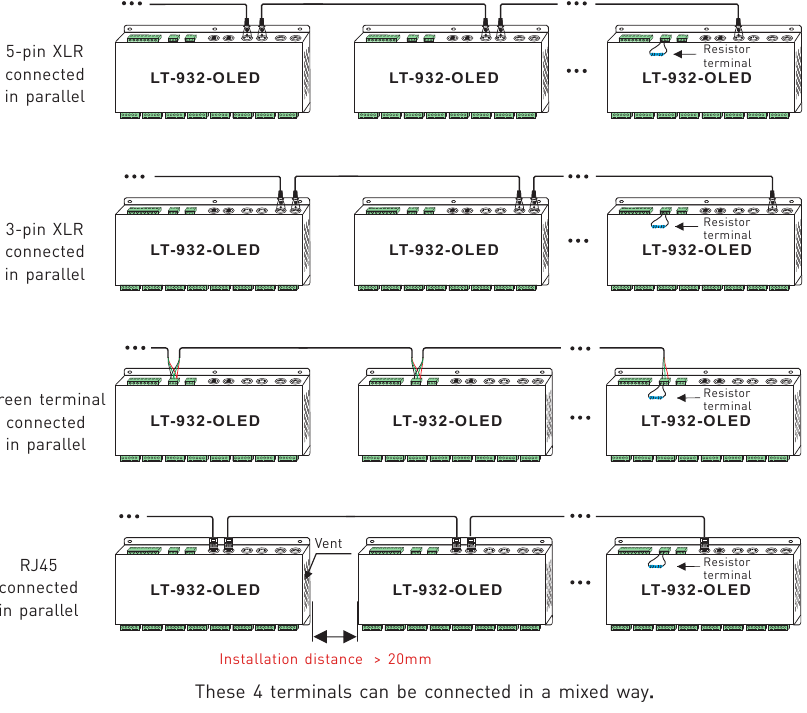

  3. Het aansluitschema van 4 soorten DMX/RDM-terminals:
    Bedradingsschema - Stap 4
    * Installatie aandachtspunten: reserveer voldoende ventilatieafstand tussen decoders (>20 mm), zorg ervoor dat de ventilatieopening niet wordt geblokkeerd, anders heeft dit invloed op de levensduur van de decoder door slechte warmteafvoer.
  4. Het aansluitschema van AMP-signaalversterker terminal:

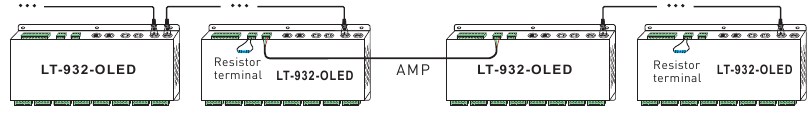

    * Aansluiten met een groene terminal of een extra versterker is nodig wanneer meer dan 32 decoders zijn aangesloten of een te lange signaaldraad wordt gebruikt (zoals hieronder weergegeven). De signaalversterker mag niet meer dan 5 keer continu worden gebruikt.
    Bedradingsschema - Stap 5

Adresinstellingstabel

Mode (Modus) DIM CT/CT2 RGB RGBW
Address (Adres) Quantity (Hoeveelheid) 8 16 24 32
Resolution (Resolutie) 8bit 8bit 8bit 8bit
Channel (Kanaal) 1 001 001 001 001
2 001 002 002 002
3 001 001 003 003
4 001 002 003 004
5 002 003 004 005
6 002 004 005 006
7 002 003 006 007
8 002 004 006 008
9 003 005 007 009
10 003 006 008 010
11 003 005 009 011
12 003 006 009 012
13 004 007 010 013
14 004 008 011 014
15 004 007 012 015
16 004 008 012 016
17 005 009 013 017
18 005 010 014 018
19 005 009 015 019
20 005 010 015 020
21 006 011 016 021
22 006 012 017 022
23 006 011 018 023
24 006 012 018 024
25 007 013 019 025
26 007 014 020 026
27 007 013 021 027
28 007 014 021 028
29 008 015 022 029
30 008 016 023 030
31 008 015 024 031
32 008 016 024 032
Mode (Modus) DIM CT/CT2 RGB RGBW
Address (Adres) Quantity (Hoeveelheid) 16 32 48 64
Resolution (Resolutie) 16bit 16bit 16bit 16bit
Channel (Kanaal) 1 001
002		 001
002		 001
002		 001
002
2 001
002		 003
004		 003
004		 003
004
3 001
002		 001
002		 005
006		 005
006
4 001
002		 003
004		 005
006		 007
008
5 003
004		 005
006		 007
008		 009
010
6 003
004		 007
008		 009
010		 011
012
7 003
004		 005
006		 011
012		 013
014
8 003
004		 007
008		 011
012		 015
016
9 005
006		 009
010		 013
014		 017
018
10 005
006		 011
012		 015
016		 019
020
11 005
006		 009
010		 017
018		 021
022
12 005
006		 011
012		 017
018		 023
024
13 007
008		 013
014		 019
020		 025
026
14 007
008		 015
016		 021
022		 027
028
15 007
008		 013
014		 023
024		 029
030
16 007
008		 015
016		 023
024		 031
032
17 009
010		 017
018		 025
026		 033
034
18 009
010		 019
020		 027
028		 035
036
19 009
010		 017
018		 029
030		 037
038
20 009
010		 019
020		 029
030		 039
040
21 011
012		 021
022		 031
032		 041
042
22 011
012		 023
024		 033
034		 043
044
23 011
012		 021
022		 035
036		 045
046
24 011
012		 023
024		 035
036		 047
048
25 013
014		 025
026		 037
038		 049
050
26 013
014		 027
028		 039
040		 051
052
27 013
014		 025
026		 041
042		 053
054
28 013
014		 027
028		 041
042		 055
056
29 015
016		 029
030		 043
044		 057
058
30 015
016		 031
032		 045
046		 059
060
31 015
016		 029
030		 047
048		 061
062
32 015
016		 031
032		 047
048		 063
064

* Wanneer u CT2 selecteert, vertegenwoordigt het DMX-adres respectievelijk helderheid, kleurtemperatuur en constant vermogen.

Werken met RDM-editor

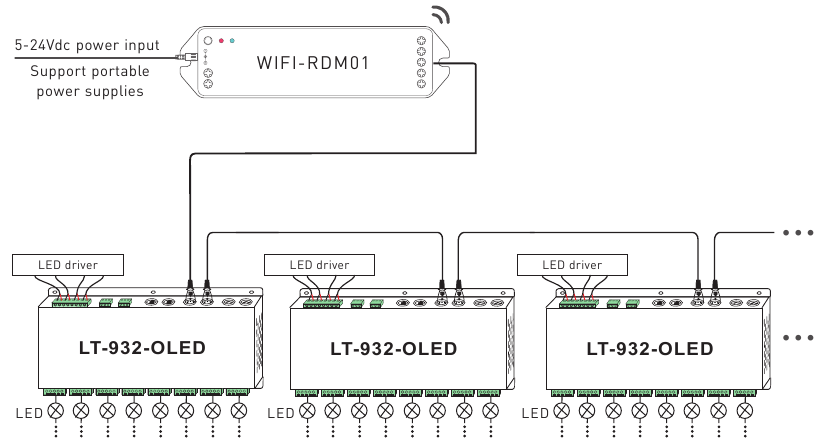

LT-932-OLED kan werken met LTECH RDM-editor (Model: WiFi-RDM01) om de parameters te wijzigen en de firmware te upgraden door middel van een langeafstandsinstelling, zie het onderstaande bedradingsschema:
Werken met RDM-editor

Instructies voor de interface van de RDM-editor-app

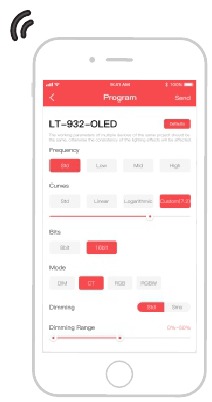

Download de App en stel de LT-932-OLED-parameters (frequentie, bit, curve, modi, dimbereik, screensaver, enz.) in nadat de RDM-editor goed is aangesloten. Raadpleeg de handleiding van WiFi-RDM01 voor meer informatie. Installeer eerst de producten goed en werk vervolgens met WiFi -RDM01 om parameters in te stellen en firmware te upgraden via de app.
Instructies voor de interface van de RDM-editor-app

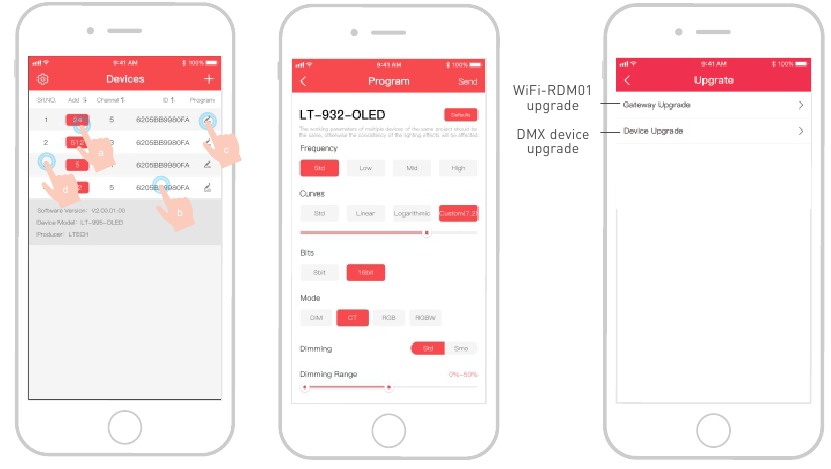

  1. Klik op "Add" (Toevoegen), bewerk het adres in het bijbehorende vak.
  2. Klik op "ID" (ID), voor meer productdetails.
  3. Klik op "", ga naar de bewerkte interface.
  4. Klik op "No." (Nr.), geef het herkenningscommando.

Ondersteuning voor WiFi-RDM01-upgrade en DMX-driverupgrade.

* Deze handleiding kan zonder verdere kennisgeving worden gewijzigd. Productfuncties zijn afhankelijk van de goederen. Neem gerust contact op met onze officiële distributeurs als u vragen heeft.
