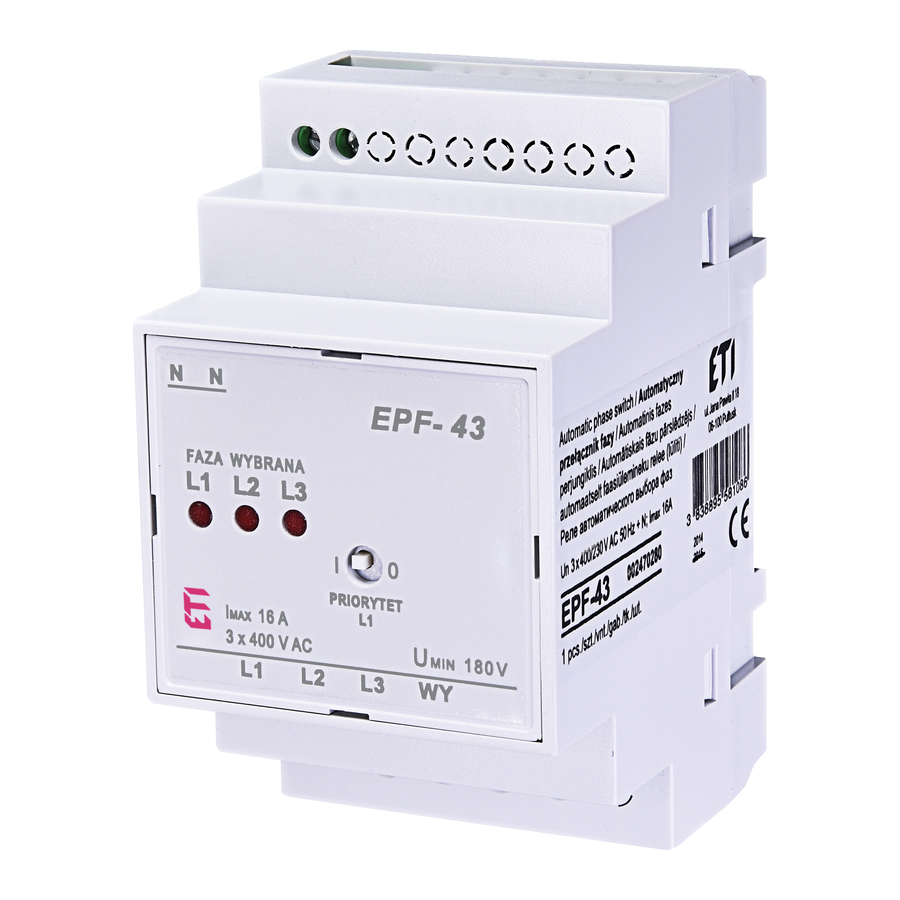

ETI EPF-43, EPF-44 Handleiding

Inhoud

BESCHRIJVING

Automatische faseschakelaars zijn ontworpen om de continuïteit van het werk van enkelfasige ontvangers te waarborgen (met behulp van een driefasennetwerk of drie verschillende spanningstoevoeren met een gemeenschappelijk nulpunt „N") en ze te beschermen tegen ongewenste spanningsdalingen.

EPF-serieschakelaars zijn uitgerust met een microschakelaar om de prioriteit van fase L1 in te stellen („1" – prioriteit aan; „0" – prioriteit uit), LED-diodes die informeren welke fase momenteel is gekozen (wat betekent: welke fase wordt gebruikt om de ontvanger van stroom te voorzien). EPF-44 is bovendien uitgerust met een instelknop voor de drempelwaarde.

WERKINGSPRINCIPE

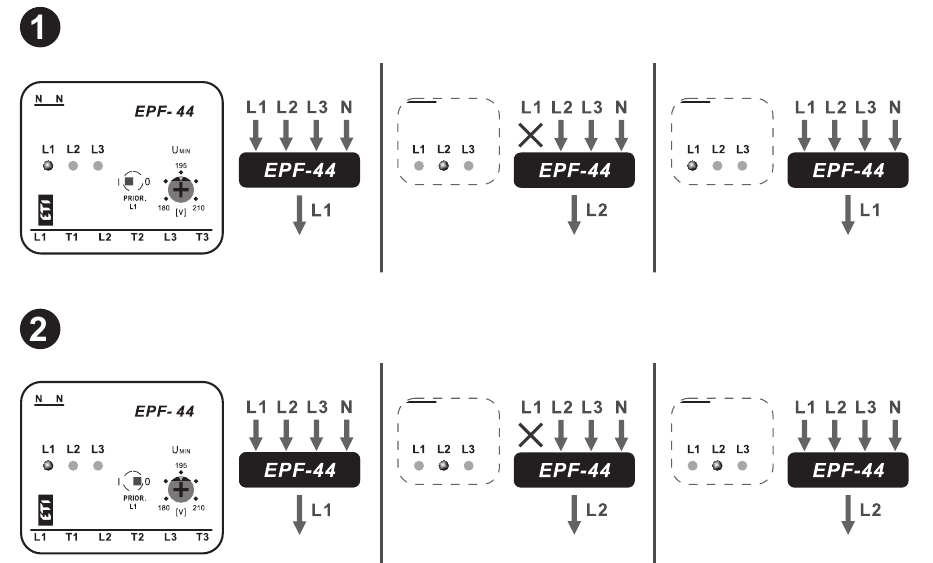

WERKINGSPRINCIPE

Automatische faseschakelaars controleren de spanning op de betreffende fasen. In geval van het wegvallen van de spanning of een daling (onder de ingestelde drempelwaarde) op de fase die momenteel wordt gebruikt om de ontvanger van stroom te voorzien, schakelt EPF de belasting automatisch over op een fase met correcte parameters.

  1. L1 PRIORITEITSMODUS (microschakelaarpositie „1"): Fase L1 wordt beschouwd als de basis en de andere twee als reserve. De belasting wordt slechts tijdelijk op de reservefase geschakeld. De belasting wordt automatisch teruggeschakeld naar fase L1 telkens wanneer deze de juiste parameters heeft.
  2. L1 PRIORITEIT UITGESCHAKELD (microschakelaarpositie „0"): De ontvanger wordt van stroom voorzien vanuit elke fase totdat de spanning onder de ingestelde drempelwaarde daalt of volledig wegvalt. Deze werkmodus maakt het mogelijk om de schakelfrequentie te beperken.

MONTAGE

Montage dient te worden uitgevoerd door een gekwalificeerde elektricien.

  1. Schakel de stroom uit.
  2. Monteer de EPF-schakelaar op de TH 35-rail in de schakelkast (na montage mogen de aansluitingen van het apparaat niet gemakkelijk toegankelijk zijn).
  3. Sluit de kabels aan op de aansluitingen volgens het aansluitschema.
  4. Schakel de stroom in.
  5. Voor EPF-44 – stel de drempelwaarde in met behulp van de instelknop die zich op het voorpaneel van het apparaat bevindt.
  6. Controleer de juiste werking van de automatische faseschakelaar: schakel fase L1 uit, vervolgens – fase L2 en schakel vervolgens fase L2 in en ten slotte fase L1.

TECHNISCHE SPECIFICATIES

Voeding 3 x 400/230 V ~ + N of 3 x 230 V~ + N
Uitgangsspanning 230 V~
Directe belastingsstroom ≤ 16 A 250 V~ AC1*
Activatiedrempel EPF-43: ca. 180 V
(fabrieksinstelling)
EPF-44: ca. 180 ÷ 210 V
(traploze instelling)
Hysteresis ca. 10 V
Omschakeltijd ca. 150 ms
L1 prioriteitsinstelling 1/0 - microschakelaar
(1 - AAN / 0 - UIT)
Doorsnede van de aansluitkabel 0,5 ÷ 2,5 mm2 **
Koppel max. 0,5 Nm
Werktemperatuur -15°C ÷ +45°C
Afmetingen 3 modules
(52,5 x 90 x 65 mm)
Montage op TH 35-rail (PN-EN 60715)
Beschermingsklasse IP 20
Gewicht 133 g

* EPF-44: Voor ontvangers met een stroom > 16 A zijn externe contactoren met een geschikte contactbelasting noodzakelijk. ** Het is niet mogelijk om twee draden met een doorsnede ≥ 2,5 mm2 op één aansluiting aan te sluiten.

AFMETINGEN

AANSLUITSCHEMA

  1. Directe voeding voor een enkelfasige ontvanger
    AANSLUITSCHEMA - Directe voeding
    B1 - geschikt voor een bepaalde belasting (max. 16A)
  2. Externe contactoren aansturen
    AANSLUITSCHEMA - Externe contactoren aansturen
    B1 - geschikt voor de spoel

GARANTIEVOORWAARDEN

De garantie dekt geen schade:

  • ontstaan tijdens transport;
  • veroorzaakt door montage en/of bediening die niet in overeenstemming is met de handleiding;
  • veroorzaakt door ongeautoriseerde wijzigingen aan het product die door de gebruiker of een derde partij zijn aangebracht;
  • veroorzaakt door een toevallige gebeurtenis waarvoor de producent niet verantwoordelijk is.

MARKERINGEN

  1. Dit symbool op het apparaat betekent dat gebruikte apparatuur niet met ander huishoudelijk afval mag worden afgevoerd. De gebruikte apparatuur moet worden ingeleverd bij een van de aangewezen inzamelpunten voor elektronisch afval of worden teruggebracht naar de winkel op het moment van aankoop van nieuwe apparatuur. Onjuiste verwijdering van elektronisch afval bedreigt het milieu en de menselijke gezondheid.
  2. Productcompatibiliteit met: de Laagspanningsrichtlijn LVD 2014/35/EU, de Richtlijn elektromagnetische compatibiliteit EMC 2014/30/EU, de Richtlijn beperking van gevaarlijke stoffen RoHS 2 2011/65/EU.
