Nice Pro-View Handleiding

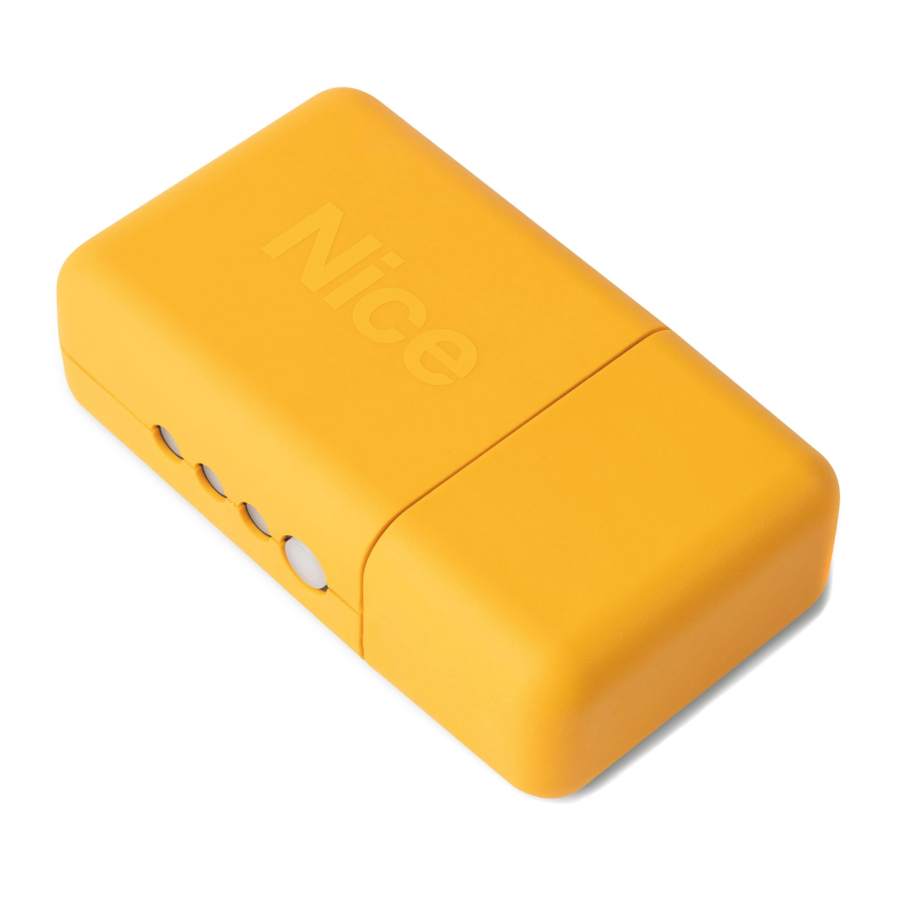

Pro-View: De Pro-View accessoire is een apparaat dat, via Wi-Fi communicatie, de configuratie mogelijk maakt van Nice apparaten die beschikbaar zijn in de Gate & Door catalogi. De interface bevat de functies van de traditionele O-View en OBox.

Hiermee kunnen de volgende producten worden bediend, geconfigureerd en gediagnosticeerd:

• Besturingseenheden die de T4-bus ondersteunen;
• Plugin-ontvangers (OXI, OX en SMX);
• Era One, Era One BD en Era Inti afstandsbedieningen (met bidirectionele en monodirectionele radioprotocollen);
• BM-geheugens;
• RFID-kaart (MOCARD) en tag (HSB1) die gebruikt worden door de Era (ETP) lezer.

Pro-View kan worden gebruikt als "data logger" om, in het interne geheugen van de accessoire, de T4-gebeurtenissen op te slaan die beschikbaar zijn op de T4 BUS.

Voordat u doorgaat met de installatie van het product, moet u ervoor zorgen dat:

• u een smartphone heeft met Android 6 (of latere versies) of een iPhone met iOS 11.0 systeem (of latere versies);
• u de myNicePro App op de smartphone of iPhone hebt geïnstalleerd en geconfigureerd, en de instructies in de bijbehorende handleiding hebt gevolgd.

myNicePro vereist een mobiele dataverbinding voor de eerste accessoireconfiguratie.

Overzicht

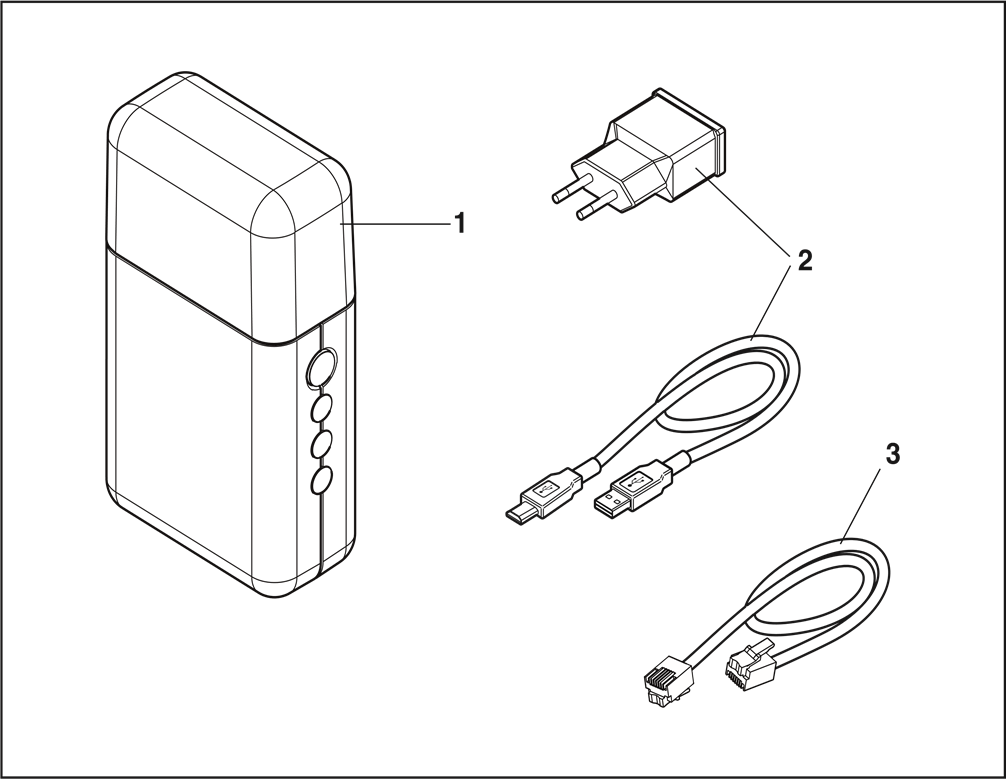

De kit bevat:

• de Pro-View accessoire (1);
• de USB-kabel en batterijlader (2);
• T4-bus verbindingskabel (RJ11-connector) (3).

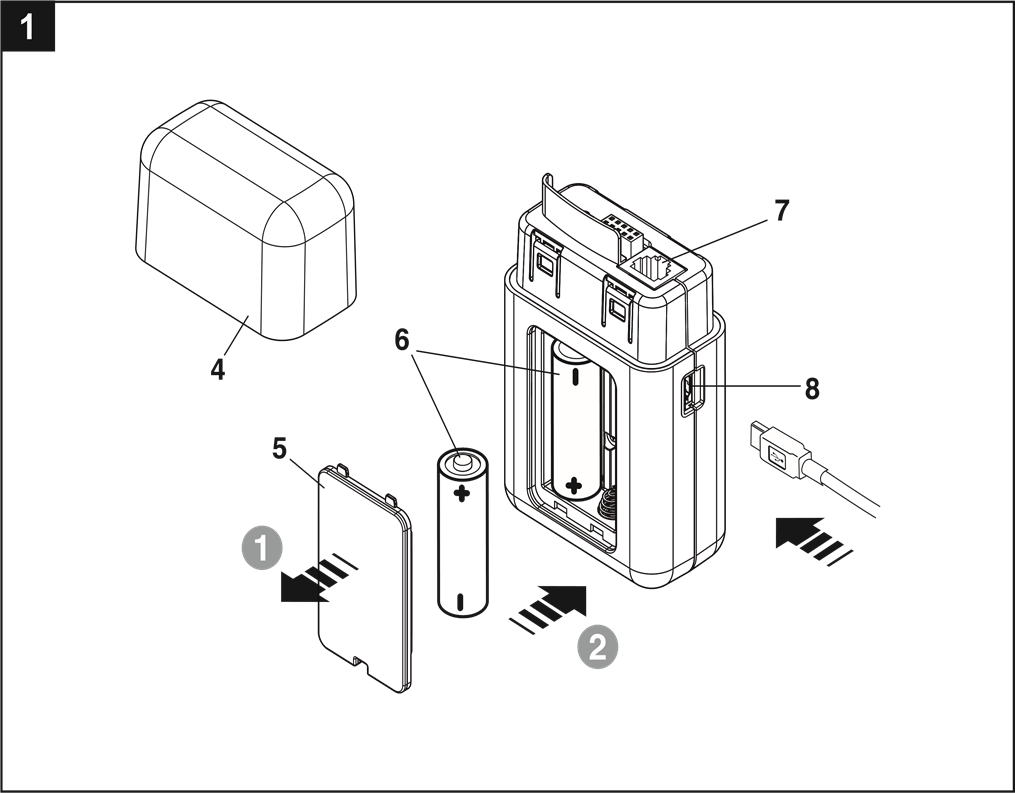

Beschrijving van de componenten:

• USB-poort (8);
• deksel van het batterijcompartiment (6);
• RESET-knop (9);
• LED voor stroomstatus (10) (normaal gesproken groen);
• Wi-Fi status LED (11) (normaal gesproken groen);
• radio \ T4 status LED (12) (normaal gesproken uit).

Verbinding

Pro-View gebruikt een directe Wi-Fi verbinding met de smartphone. Dit betekent dat het niet nodig is om een toegangspunt te gebruiken.

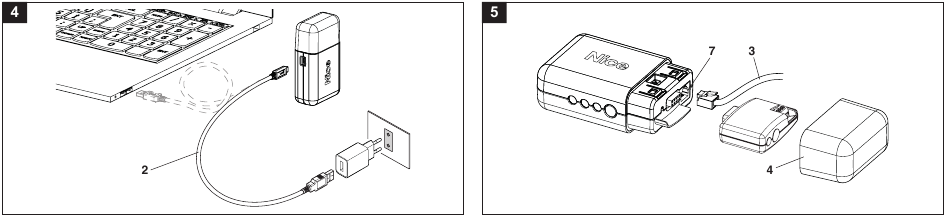

Stroomvoorziening

Met de stroomkabel (Fig. 4): gebruik de stroomkabel (2) die bij de accessoire is geleverd en steek deze in het stopcontact.
Het is mogelijk om de accessoire via de USB-kabel aan te sluiten op een pc of notebook. De verbinding moet direct zijn, USB-hub wordt niet ondersteund.

Met T4 BUS-verbinding (Fig. 5): gebruik de T4-kabel (3) die bij de accessoire is geleverd en steek deze in de RJ11-aansluiting (7) die beschikbaar is als de dop (4) van de accessoire is verwijderd. Aan de andere kant moet de T4-kabel worden aangesloten op de besturingseenheid.

De accessoire kan ook worden gevoed door oplaadbare batterijen die in het batterijcompartiment zijn geplaatst (fig. 1).

Batterij plaatsen en vervangen

Batterijen – 2 x AA oplaadbare NiMh (niet inbegrepen). Vervang de batterijen (6) wanneer de LED voor stroomstatus (10) rood knippert, door het deksel van het batterijcompartiment (5) te verwijderen met behulp van een schroevendraaier.

De Pro-View in- en uitschakelen

Alleen als deze op batterijen werkt en niet extern wordt gevoed, kan ProView worden uit- en weer ingeschakeld. Om het apparaat uit te schakelen, drukt u kort tweemaal snel achter elkaar op de RESET-knop (9). Om het apparaat in te schakelen, drukt u kort op de RESET-knop (9).

Installatie

Nadat de Pro-View accessoire correct is ingeschakeld, wordt er automatisch een Wi-Fi netwerk aangemaakt. Ga verder zoals beschreven in de myNicePro App. Wanneer de Pro-View accessoire is gekoppeld, branden de LED voor stroomstatus (10) en de Wi-Fi status LED (11) groen.

Algemene fout

In geval van storingen kunnen de LED's oplichten of beginnen te knipperen. Neem in dit geval contact op met de Technische Dienst.

LED voor stroomstatus (10) brandt rood: batterij- of systeemfout.

Wi-Fi status LED (11) brandt rood: Wi-Fi modulefout.

Wi-Fi status LED (11) knippert rood: accessoireconfiguratiefout.

Radio \ T4 status LED (12) brandt rood: interne radiomodulefout of interfaceverbinding (T4, OXI, BM, RFID, NFC etc.).

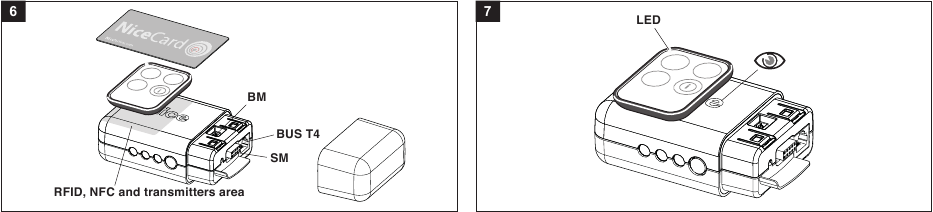

Beschikbare interfaces (Fig. 6)

BUS T4: deze connector wordt gebruikt om de accessoire te verbinden met een of meer Nice besturingseenheden via de T4-bus.

SM: deze connector wordt gebruikt om de accessoire te verbinden met SMX, OX en OXI ontvangers.

Het is niet mogelijk om tegelijkertijd een RJ11-kabel en OXI- of SMX-ontvanger aan te sluiten (ook niet via de CABLA06-accessoire).

BM: Deze connector wordt gebruikt om BM-geheugens op de accessoire aan te sluiten.

RFID, NFC en zendergebied: Dit gebied maakt draadloos programmeren mogelijk, d.w.z. zonder fysieke verbinding, van Era One, Era One BD en Era Inti zenders.

Dit gebied wordt ook gebruikt voor het programmeren van de RFID-tags en -kaarten. Zenders moeten bovenop de "Nice" markering worden geplaatst die op de accessoire beschikbaar is, zoals aangegeven in fig. 7.

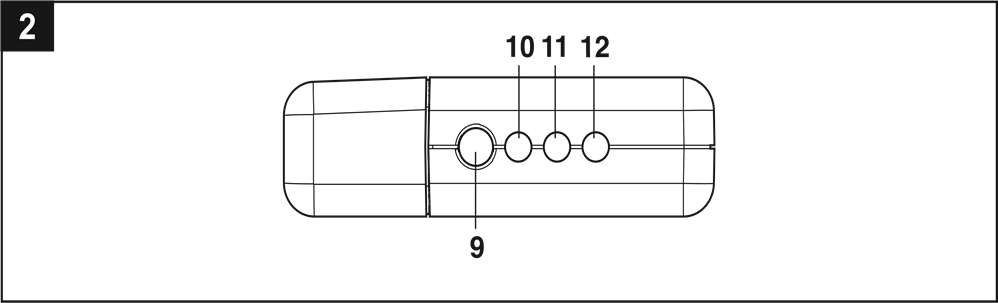

Volledige reset (Fig. 2)

Het Pro-View apparaat kan volledig worden gereset om alle instellingen te verwijderen (gebruikersinstellingen, logbestanden en Wi-Fi configuratie). Om dit te doen, houdt u de RESET-knop (9) ten minste 10 seconden ingedrukt: alle LED's knipperen rood. Laat op dit punt de RESET-knop (9) los. Het Pro-View apparaat wordt opnieuw opgestart.

Fabrieksreset (Fig. 2)

Schakel het Pro-View apparaat in met de RESET-knop (9) ingedrukt. De radio \ T4 status LED (12) knippert rood. Houd de RESET-knop (9) ten minste 10 seconden ingedrukt. De radio \ T4 status LED (12) stopt met knipperen. Laat de knop los.

FUNCTIONELE EIGENSCHAPPEN

De bovenstaande kenmerken verwijzen naar een omgevingstemperatuur van 20°C (± 5°C).

Het openen van de apparaten, met uitzondering van het batterijcompartiment, impliceert het onmiddellijk vervallen van de industriële garantie.

Nice S.p. A. wijst alle aansprakelijkheid af voor schade die voortvloeit uit onjuist gebruik van het product, anders dan zoals gespecificeerd in deze handleiding.

Om haar producten te verbeteren, behoudt Nice S.p. A. zich het recht voor om de technische specificaties op elk moment zonder voorafgaande kennisgeving te wijzigen, zonder echter de functies of het beoogde gebruik te wijzigen.

De batterij moet worden weggegooid in de daarvoor bestemde bakken acovereenkomstig de geldende voorschriften; bij het afvoeren van het apparaat moet de batterij vooraf worden verwijderd.

EU-CONFORMITEITSVERKLARING

Hierbij verklaart NICE S.p. A. dat het type radioapparatuur

• Pro-View

in overeenstemming is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.niceforyou.com/en/support

Nice S.p. A.
Via Callalta, 1
31046 Oderzo TV Italy
info@niceforyou.com

www.niceforyou.com
