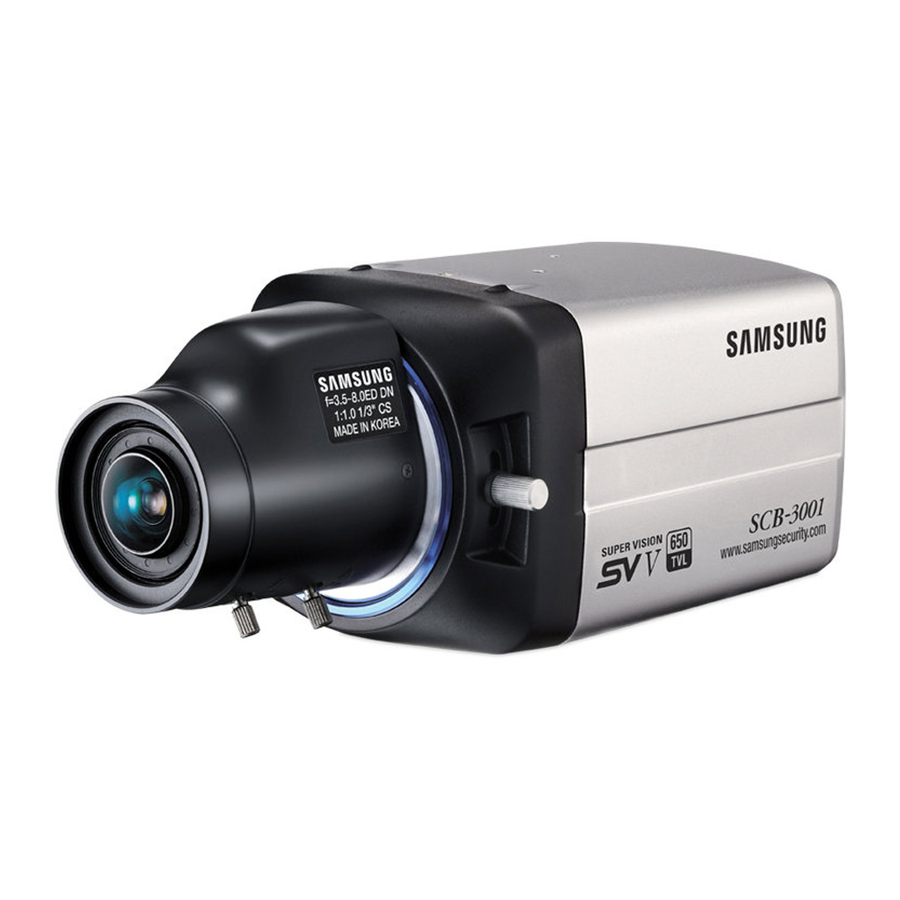

Samsung SCB-3000/3001 Supreme Resolution WDR Camera Snelstartgids
Snelstartgids
- Function Setup Button (Functie Setup Knop)

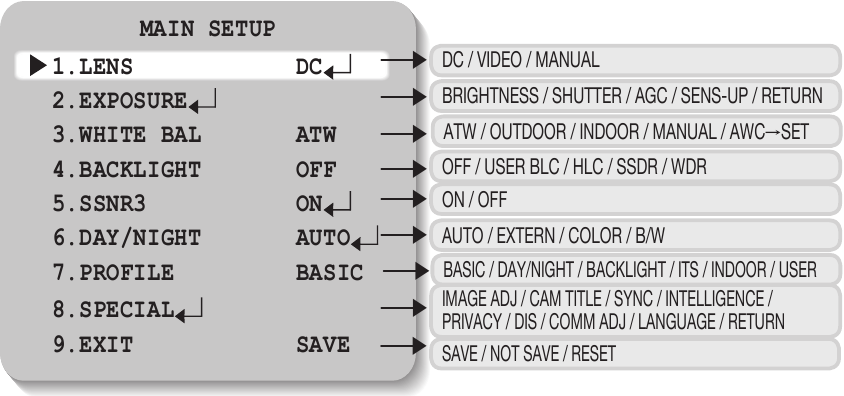

- SET button (SET-knop): Geeft het menu op het scherm weer en gebruikt het submenu "enter".
- Up & Down button (Omhoog & Omlaag knop): Wordt gebruikt om de cursor omhoog of omlaag in het menuscherm te bewegen.
- Left & Right button (Links & Rechts knop): Wordt gebruikt om de cursor naar links of rechts in het menuscherm te bewegen.
- RS-485 Control Port: U kunt het SETUP MENU via deze poort bedienen met behulp van externe controllers, zoals een afstandsbediening die RS-485-communicatie ondersteunt.
- FREEZE Mode Setting Terminal: Schakelt de FREEZE-functie in of uit.
- V-SYNC Input Terminal: Schakelt External Sync (Externe synchronisatie) in.
- Shutter Speed Select Terminal: Selecteert de sluitertijd voor externe synchronisatie.
- D & N Input Port: U kunt overschakelen naar Day & Night Mode (Dag & Nacht modus) door een extern signaal op deze poort aan te sluiten.
- MD Output Port: Bewegingsdetectiesignalen worden via deze poort uitgevoerd.
- Ground Terminal (Aardingsklem)
- Video OUT Terminal: Verzendt videosignaal en maakt verbinding met de video-ingang van de monitor.
- Power LED: Dit lampje brandt wanneer de camera normaal stroom ontvangt.
- Power input terminal: Maakt verbinding met de voeding die geschikt is voor elk model.
VERKOOPNETWERK
- SAMSUNG TECHWIN CO., LTD.
145-3, Sangdaewon 1-dong, Jungwon-gu, Seongnam-si Gyeonggi-do, Korea, 462-703
TEL: +82-31-740-8151~8
FAX: +82-31-740-8145 - SAMSUNG TECHWIN AMERICA Inc.
1480 Charles Willard St, Carson, CA 90746, UNITED STATES
Tol Free: +1-877-213-1222
FAX: +1-310-632-2195
www.samsungcctvusa.com - SAMSUNG TECHWIN EUROPE LTD.
Samsung House, 1000 Hillswood Drive, Hillswood Business Park
Chertsey, Surrey, UNITED KINGDOM KT16 OPS
TEL: +44-1932-45-5300
FAX: +44-1932-45-5325
www.samsungtechwin.com
www.samsungsecurity.com
P.No: Z6806-1134-01A
VAN 10. 02
