Nedis PIMS250012 - Omvormer Handleiding

Inhoud

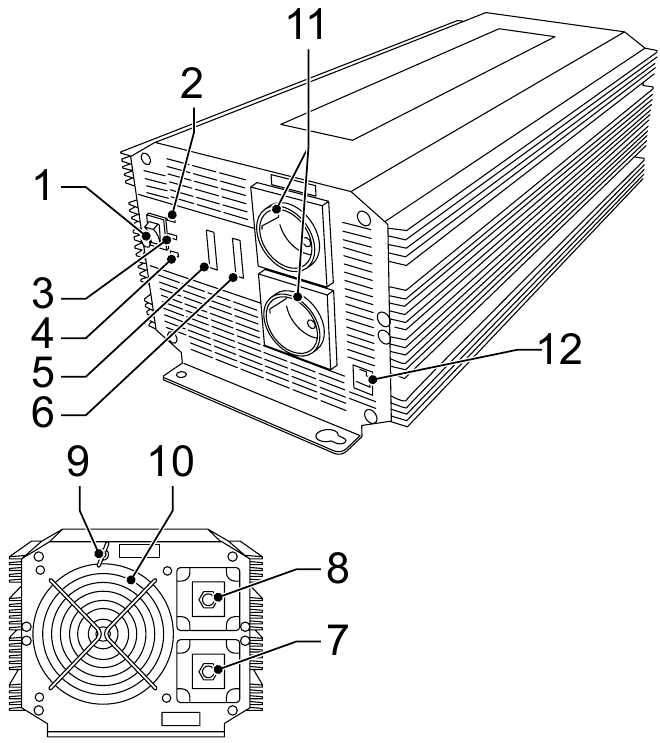

Overzicht

Overzicht

Beschrijving

Dit is een consumentenproduct dat voldoet aan de EMI-test EN 61000-6-4 klasse A.
Deze omvormer is een gemodificeerde sinusomvormer. Gemodificeerde sinusomvormers zijn universele omvormers die worden gebruikt om eenvoudige elektronische apparaten van stroom te voorzien.


Gebruik de omvormer niet met de volgende oplaadbare apparaten:

  • Monteer alleen in een horizontale positie.
  • Zorg ervoor dat de afstand tussen de accu en de omvormer kort is en gebruik alleen de meegeleverde aansluitkabels.
  • Dit product is een omvormer met een gemodificeerde sinusgolfuitgang. Het wordt niet aanbevolen om inductieve belastingen en producten met een elektromotor erin aan te sluiten.
  • Kleine, op batterijen werkende apparaten die rechtstreeks op de AC-uitgang kunnen worden aangesloten om op te laden (bijv. zaklampen, scheerapparaten en nachtlampjes).
  • Bepaalde batterijladers voor batterijpakketten die in elektrisch gereedschap worden gebruikt. Deze batterijladers hebben een waarschuwingslabel met de vermelding dat er gevaarlijke spanningen aanwezig zijn op de batterijpolen.
  1. Aan/uit-schakelaar
  • Druk op de schakelaar om het apparaat in of uit te schakelen.
  1. Stroomindicator
  • De indicator licht groen op wanneer het apparaat is aangesloten op een accu en is ingeschakeld. Het apparaat is klaar voor gebruik.
  1. Overtemperatuurindicator
  • De indicator licht geel op wanneer het apparaat oververhit is. Er klinkt een alarm. Het apparaat schakelt automatisch uit. Het apparaat schakelt automatisch weer in wanneer het voldoende is afgekoeld.
  1. Overbelastingsindicator
  • De indicator licht rood op wanneer het apparaat overbelast is. Schakel het apparaat uit en verminder de belasting voordat u het apparaat weer inschakelt.
  1. Batterijspanningsindicator (V)
  • De indicator toont de spanning bij de ingangsklem van de omvormer.
  1. Batterijstroomindicator (A)
  • De indicator toont de stroom die de omvormer van de accu afneemt.
De stroom moet zich in de groene zone bevinden voor continu gebruik. In de gele zone werkt het apparaat enkele minuten. In de rode zone schakelt het apparaat automatisch uit.
Aansluiting
  1. Pluspool (+, rood)
  2. Minpool (-, zwart)
  • Wanneer u de omvormer op een accu aansluit, schakelt u eerst de omvormer in voordat u de aangesloten apparaten inschakelt. Wanneer u de omvormer met meerdere apparaten tegelijk gebruikt, schakelt u de apparaten een voor een in om ervoor te zorgen dat de omvormer niet alle opstartstromen voor alle belastingen tegelijk hoeft te leveren.
  • Sluit de ingang niet omgekeerd aan. Gebruik geen krokodillenklemmen om een elektrische verbinding te maken. Zorg ervoor dat de omvormer is uitgeschakeld voordat u de omvormer aansluit op de accu of een andere DC-stroombron.
  • Sluit de rode accukabel aan op de pluspool (+) van de accu en de plus (+) klem van de omvormer.
  • Sluit de zwarte accukabel aan op de minpool (-) van de accu en de min (-) klem van de omvormer.
  • Draai de schroeven van de DC-ingangskabels regelmatig aan.
  1. Chassis aardingspunt
Gebruik de omvormer niet zonder de omvormer op de aarde aan te sluiten. Risico op elektrische schok. De omvormer heeft een aardingspunt om het chassis met de omvormer te verbinden. De aardingsdraad in de AC-aansluitdoos op het uitgangspaneel van de omvormer is verbonden met het chassis. Het chassis-aardingspunt moet worden aangesloten op een aardingspunt, dat varieert afhankelijk van waar de omvormer is geïnstalleerd.
  • Sluit in een voertuig het chassis-aardingspunt aan op het chassis van het voertuig.
  • Sluit in een boot het chassis-aardingspunt aan op het aardingssysteem van de boot.
  • Sluit op een vaste locatie het chassis-aardingspunt aan op de aarde met een aardingspen (metalen pen die in de aarde is geslagen). Gebruik een koperdraad van #12 AWG of groter (bij voorkeur met groen/gele isolatie) om het chassis-aardingspunt aan te sluiten op het aardingspunt.
De neutrale geleider van het AC-uitgangscircuit van de omvormer is verbonden met de chassisaarde. Wanneer het chassis is verbonden met de aarde, is de neutrale geleider ook geaard.
  1. Koelventilator
  • Slimme ventilatorstart: wanneer de temperatuur van de omvormer 40 °C bereikt, start de ventilator automatisch.
  1. AC-uitgang
  • Sluit de netkabel van het apparaat aan op de AC-uitgang van de omvormer.
  1. Aansluiting afstandsbediening
 Het apparaat kan worden bediend met de afstandsbediening.

Hoorbaar alarm

Er klinkt een alarm in geval van overtemperatuur, een bijna lege batterij of een uitschakeling vanwege een bijna lege batterij.

Veiligheid

Algemene veiligheid

  • Lees de handleiding zorgvuldig voor gebruik. Bewaar de handleiding voor toekomstig gebruik.
  • De fabrikant is niet aansprakelijk voor gevolgschade of voor schade aan eigendommen of personen veroorzaakt door het niet in acht nemen van de veiligheidsinstructies en oneigenlijk gebruik van het apparaat.
  • Gebruik het apparaat alleen voor de beoogde doeleinden. Gebruik het apparaat niet voor andere doeleinden dan beschreven in de handleiding.
  • Gebruik het apparaat niet als een onderdeel beschadigd of defect is. Als het apparaat beschadigd of defect is, vervang het apparaat dan onmiddellijk.
  • Het apparaat is alleen geschikt voor gebruik binnenshuis. Gebruik het apparaat niet buitenshuis.
  • Het apparaat is alleen geschikt voor huishoudelijk gebruik. Gebruik het apparaat niet voor commerciële doeleinden.
  • Gebruik het apparaat alleen in ruimtes met een omgevingstemperatuur tussen 0 °C en 25 °C.
  • Gebruik het apparaat niet op locaties met een hoge luchtvochtigheid, zoals badkamers en zwembaden.
  • Gebruik het apparaat niet in de buurt van badkuipen, douches, wastafels of andere vaten die water bevatten.
  • Gebruik geen timer of een afzonderlijk afstandsbedieningssysteem dat het apparaat automatisch inschakelt.
  • Dek het apparaat niet af.
  • Blokkeer de ventilatieopeningen niet. Steek geen vreemde voorwerpen in de ventilatieopeningen.
  • Houd een afstand van ten minste 2,5 cm rondom het apparaat aan om een goede koeling en luchtstroom te garanderen.
  • Plaats het apparaat op een stabiele, vlakke ondergrond.
  • Houd het apparaat uit de buurt van ontvlambare voorwerpen.

Elektrische veiligheid

  • Om het risico op elektrische schokken te verminderen, mag dit product alleen worden geopend door een geautoriseerde technicus wanneer onderhoud nodig is.
  • Koppel het product los van het stopcontact en andere apparatuur als er een probleem optreedt.
  • Lees de handleiding zorgvuldig voor gebruik. Bewaar de handleiding voor toekomstig gebruik.
  • Gebruik het apparaat alleen voor de beoogde doeleinden. Gebruik het apparaat niet voor andere doeleinden dan beschreven in de handleiding.
  • Gebruik het apparaat niet als een onderdeel beschadigd of defect is. Als het apparaat beschadigd of defect is, vervang het apparaat dan onmiddellijk.

Reiniging en onderhoud

  • Gebruik geen oplosmiddelen of schuurmiddelen.
  • Maak de binnenkant van het apparaat niet schoon.
  • Probeer het apparaat niet te repareren. Als het apparaat niet correct werkt, vervang het dan door een nieuw apparaat.
  • Reinig de buitenkant van het apparaat met een zachte, vochtige doek.
  • Reinig de ventilatieopeningen met een zachte borstel.

Ondersteuning

Als u verdere hulp nodig heeft of opmerkingen of suggesties heeft, bezoek dan www.nedis.com/support

Contact

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, Nederland

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Nedis PIMS250012 - Omvormer Handleiding
